MANUALE UTENTE VT-61018 V-TAC
MANUALE DI ISTRUZIONI
PANNELLO RETROILLUMINATO A LED MONTATO IN SUPERFICIE
Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica
INTRODUZIONE E GARANZIA
Grazie per aver scelto e acquistato un prodotto V-TAC. V-TAC vi servirà al meglio. Leggere attentamente le istruzioni prima di iniziare l'installazione e tenere il manuale a portata di mano per future consultazioni. Per qualsiasi altra domanda, contattare il nostro rivenditore o il venditore locale presso il quale è stato acquistato il prodotto. Sono addestrati e pronti a servirvi al meglio. La garanzia è valida per 5 anni dalla data di acquisto. La garanzia non si applica ai danni causati da un'installazione non corretta o da un'usura anomala. L'azienda non fornisce alcuna garanzia contro i danni a qualsiasi superficie dovuti a un'errata rimozione e installazione del prodotto. I prodotti sono adatti per un funzionamento di 10-12 ore al giorno. L'utilizzo del prodotto per 24 ore al giorno invalida la garanzia. Questo prodotto è garantito solo per i difetti di fabbricazione.
ATTENZIONE
- Assicurarsi di spegnere l'alimentazione prima di iniziare l'installazione.
• L'installazione deve essere eseguita da una persona certificata. - Se il cavo flessibile esterno o il cavo di questo apparecchio è danneggiato, deve essere sostituito esclusivamente dal produttore o dal suo agente di assistenza o da una persona qualificata analoga, al fine di evitare un pericolo.
- Metodo di fissaggio del cavo o del cavo tale che la sostituzione possa essere effettuata solo dal produttore, dal suo agente di assistenza o da una persona qualificata.
- Solo per uso interno.
Questo marchio indica che questo prodotto non deve essere smaltito con altri rifiuti domestici.
Attenzione, rischio di scosse elettriche.
Sorgente luminosa sostituibile (solo LED) da un professionista
Non guardare direttamente il fascio di luce dei LED. Il prodotto può essere alimentato solo con la tensione nominale o con una tensione compresa nell' intervallo previsto. È vietato utilizzare il prodotto con il coperchio protettivo danneggiato. Il prodotto non deve essere utilizzato in condizioni sfavorevoli, ad esempio polvere, acqua, umidità, vibrazioni, atmosfera esplosiva, fumi o esalazioni chimiche, ecc. In presenza di forti interferenze elettromagnetiche, il funzionamento del prodotto potrebbe essere disturbato.
LINEE GUIDA D'USO/MANUTENZIONE
Qualsiasi intervento di manutenzione deve essere eseguito quando l'alimentazione è interrotta e il prodotto si è r a f f r e d d a t o . Pulire solo con panni morbidi e asciutti. Non utilizzare detergenti chimici. Non coprire il prodotto. Assicurare il libero accesso all'aria. Il prodotto potrebbe riscaldarsi a una temperatura più elevata.
MONTAGGIO
Leggere il manuale prima del montaggio. Il montaggio deve essere eseguito da un elettricista qualificato. Prestare attenzione. Il prodotto è dotato di un contatto/terminale di protezione. Il mancato collegamento del cavo di protezione può provocare scosse elettriche. Schema di montaggio: vedere le immagini. Verificare la correttezza meccanica
fissaggio e collegamento all'alimentazione elettrica prima del primo utilizzo.
SCHEMA DI INSTALLAZIONE DEL PANNELLO DI SUPERFICIE
 1. Spegnere il sistema prima di iniziare l'installazione. |  2.Confermare la posizione di |  3.Praticare |
 4.Inserire il bullone di |  5. Fissare la staffa (inclusa) al soffitto con le viti. |  6. Collegare il cablaggio come da schema elettrico. |
 7. Fissare il pannello sulla staffa. |  8. Fissare la luce e la staffa con le viti. |  9. Accendere l'alimentazione e testare la luce.  |
SCHEMA DI SMONTAGGIO
(Solo per il team di sorveglianza del mercato)
- Spegnere, toccare l'area centrale della piastra di diffusione con uno strumento appuntito ed e s t r a r r e la piastra di diffusione incrlnata.


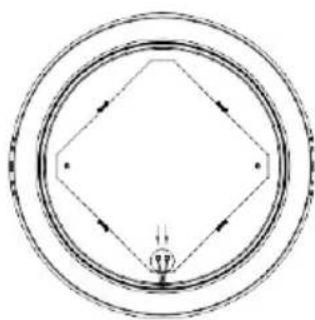

- Rimuovere il cavo di alimentazione dal terminale a spina.


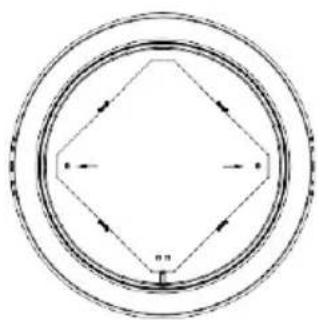

- Se non c'è una colonna di fusione a caldo nel corpo della lampada o se la colonna di fusione a caldo non è calda, questa fase verrà regolata. Se la colonna hot-melt è stata fusa per fissare il substrato di alluminio, tagliare la parte hot-melt del punto hot-melt con una pinza diagonale.
- Premere la fibbia verso l'esterno, rimuovere la striscla di pressione del substrato di alluminio dalla baionetta e rimuovere la striscla di pressione. Questo passaggio è necessario solo per la lampada a pannello da 24W, mentre gli altri elementi non sono necessari.


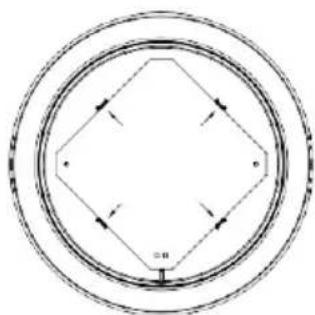

- Premere la fibbia verso l'esterno, rimuovere il substrato di alluminio dalla fibbia e rimuovere la scheda della sorgente luminosa.
- Estrarre il cavo a due conduttori (diametro del filo 18-22AWG) e inserirlo nel terminale a innesto. Collegare l'alimentazione esterna per il test.
Nota: la rimozione della sorgente luminosa invalida la garanzia
RoHS
IN CASO DI DOMANDE/PROBLEMI CON IL PRODOTTO, CONTATTATECI ALL'INDIRIZZO: SUPPORT@V-TAC.EU PER ULTERIORI INFORMAZIONI SULLA GAMMA DI PRODOTTI, SI PREGA DI CONTATTARE IL NOSTRO DISTRIBUTORE O IL RIVENDITORE PIÙ VICINO. V-TAC EUROPE LTD. BULGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B
WEEE Number: 80133970
