Tipo di prodotto	Apparecchio LED
Marca	V-TAC
Modello	VT60024
Potenza nominale	24 W
Tensione di alimentazione	220-240 V AC
Classe di efficienza energetica della sorgente luminosa	F
Grado di protezione	IP20
Utilizzo	Solo per interni
Funzione	Illuminazione LED
Montaggio	Fissaggio a soffitto o a parete
Installazione	Da un elettricista qualificato
Manutenzione	Pulire con un panno morbido e asciutto
Sicurezza	Non guardare direttamente il fascio LED; interrompere l'alimentazione prima dell'intervento
Garanzia	5 anni
Riciclaggio	Non smaltire con i rifiuti domestici; punti di raccolta
Contatto	[e-mail]

Domande frequenti - VT60024 V-TAC

Come installare l'apparecchio VT60024?

L'installazione deve essere eseguita da un elettricista qualificato. Prima di qualsiasi intervento, interrompere l'alimentazione elettrica. Fissare l'apparecchio al soffitto o alla parete secondo lo schema di montaggio fornito. Collegare i fili secondo lo schema, connettendo correttamente il filo di terra.

Posso utilizzare questo apparecchio all'esterno?

No, questo prodotto è progettato per uso interno solo. Non resiste all'umidità, alla polvere o alle intemperie. Il suo grado di protezione è IP20.

Che tipo di lampadina viene utilizzata nel VT60024?

Il VT60024 è dotato di una sorgente luminosa LED integrata non sostituibile dall'utente. La rimozione della sorgente luminosa annulla la garanzia. Per qualsiasi intervento, contattare un professionista.

Cosa fare se il mio apparecchio non si accende?

Controllare prima che l'alimentazione elettrica sia stata interrotta e poi ripristinata. Assicurarsi che il cablaggio sia corretto e che le connessioni siano sicure. Se il problema persiste, contattare il supporto tecnico all'indirizzo [e-mail].

Come pulire l'apparecchio VT60024?

Pulire l'apparecchio con un panno morbido e asciutto. Non utilizzare detergenti chimici o prodotti abrasivi. Prima della pulizia, assicurarsi che l'apparecchio sia spento e raffreddato.

Qual è la durata di vita di questo prodotto?

La durata esatta non è specificata, ma il prodotto è garantito 5 anni contro difetti di fabbricazione. Si consiglia un uso quotidiano di 10-12 ore; l'uso 24 ore su 24 annulla la garanzia.

Posso sostituire la sorgente luminosa da solo?

No, la sorgente luminosa non può essere sostituita dall'utente. Qualsiasi tentativo di smontaggio della sorgente luminosa annulla la garanzia. In caso di problemi, contattare il produttore o un elettricista qualificato.

Cosa fare se il cavo di alimentazione è danneggiato?

Il cavo di alimentazione può essere sostituito solo dal fabbricante, dal suo servizio di assistenza o da persona qualificata simile per evitare pericoli. Non tentare di ripararlo da soli.

Questo apparecchio è compatibile con un dimmer?

Il manuale non menziona la compatibilità con un dimmer. Si consiglia di non utilizzare un dimmer con questo prodotto, poiché potrebbe danneggiare il driver LED. Per maggiori informazioni, contattare il supporto.

Dove posso trovare pezzi di ricambio per il VT60024?

I pezzi di ricambio non sono disponibili in commercio. Per qualsiasi riparazione, rivolgersi al rivenditore locale o contattare il supporto all'indirizzo [e-mail]. Notare che la rimozione della sorgente luminosa annulla la garanzia.

MANUALE UTENTE VT60024 V-TAC

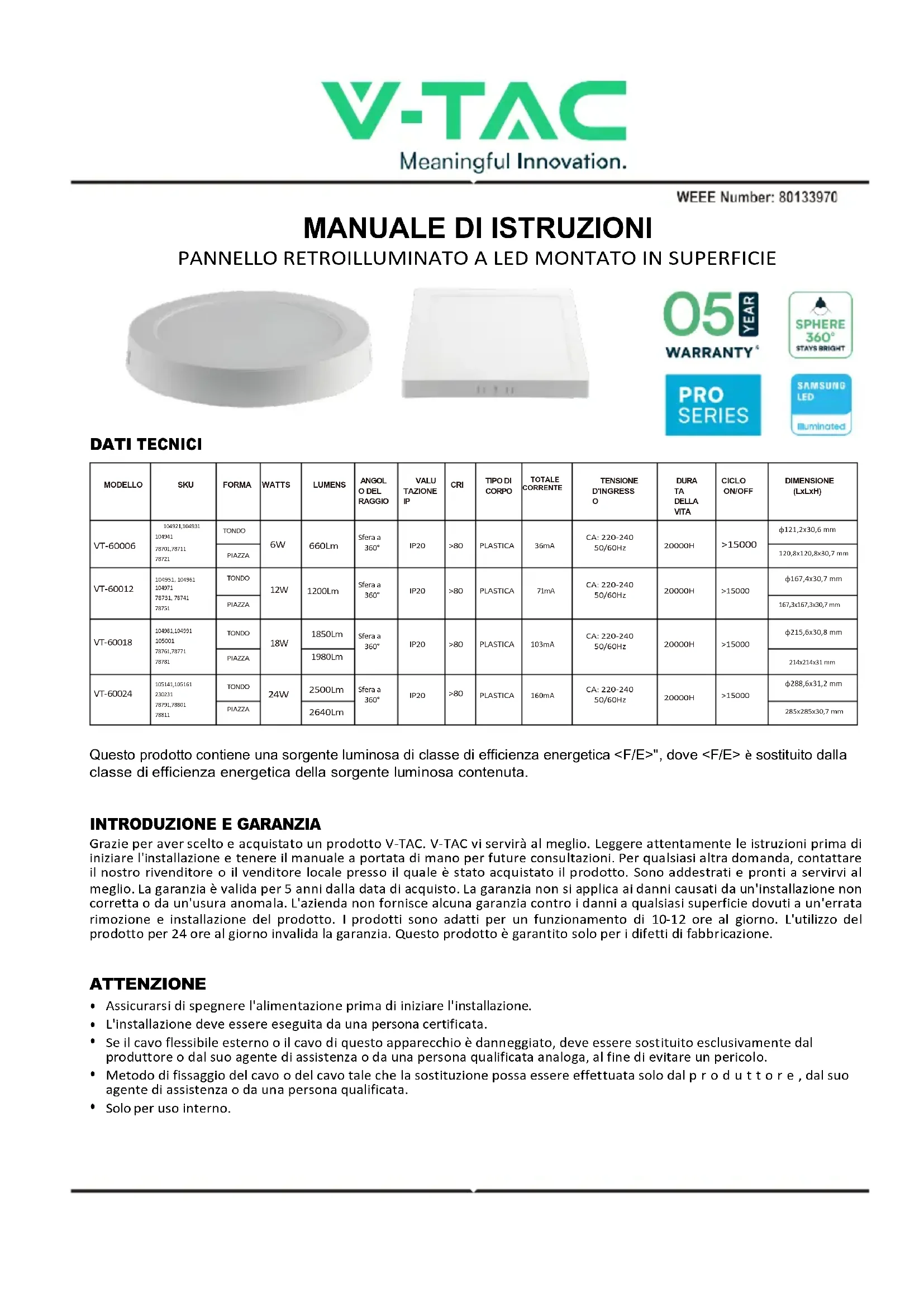

MANUALE DI ISTRUZIONI

PANNELLO RETROILLUMINATO A LED MONTATO IN SUPERFICIE

DATI TECHNICI

MODELLO

SKU

FORMA

WATTS

LUMENS

ANGOL O DEL Raggio

VALU TAIZIONE IP

CRI

TIPO DI CORPO

TOTALE CORRENTE

TENSIONE D'INGRESS O

DURA TA DELLA VITA

CICLO ON/OFF

DIMENSIONE (LxLxH)

VT-60006

104921,104931 104941 78701,78711 78721

TONDO

6W

660Lm

Sfera a 360°

IP20

>80

PLASTICA

36mA

CA: 220-240 50/60Hz

2000OH

>15000

φ121,2x30,6 mm

PIAZZA

120,8x120,8x30,7 mm

VT-60012

104951,104961 104971 78731,78741 78751

TONDO

12W

1200Lm

Sfera a 360°

IP20

>80

PLASTICA

71mA

CA: 220-240 50/60Hz

2000OH

>15000

φ167,4x30,7 mm

PIAZZA

167,3x167,3x30,7 mm

VT-60018

104981,104991 105001 78751,78771 78781

TONDO

18W

1850Lm

Sfera a 360°

IP20

>80

PLASTICA

103mA

CA: 220-240 50/60Hz

2000OH

>15000

φ215,6x30,8 mm

PIAZZA

1980Lm

214x214x31 mm

VT-60024

103141,105161 230251 78791,78801 78811

TONDO

24W

2500Lm

Sfera a 360°

IP20

>80

PLASTICA

160mA

CA: 220-240 50/60Hz

2000OH

>15000

φ288,6x31,2 mm

PIAZZA

2640Lm

285x285x30,7 mm

Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica <F/E> , dove <F/E> è sostituito alla classe di efficienza energetica della sorgente luminosa containuta.

INTRODUZIONE E GARANZIA

Graie per aver scelto e acquistato un prodotto V-TAC. V-TAC vi servirà al meglio. Leggere attendentamente le istruzioni prima di iniziare l'installazione e tenere il manuale a portata di mano per future consultagioni. Per qualsiasi另一 tra domanda, contattare il nostro rivenditore o il venditore locale presso il quale è stato acquistato il prodotto. Sono addestrati e pronti a servirvi al meglio. La garanzia è valida per 5 anni alla data di acquisto. La garanzia non si applica ai dati causati da un'installazione non corretta o da un'usura anomala. L'azienda non fornisce alcuna garanzia contro i dati a qualsiasi superficie dovuti a un'errata rimozione e installazione del prodotto. I prodotti sono adatti per un funzionamento di 10-12 ore al giorno. L'utilizzo del prodotto per 24 ore al giorno invalida la garanzia. Questo prodotto è garantito solo per i difetti di fabbricazione.

ATTENZIONE

• Assicurarsi di spegnere l'alimentazione prima di iniziare l'installazione.
• L'installazione deve essere eseguita da una persona certificata.
  Se il cavo flessibile esterno o il cavo di quello apparecchio è danneggiato, delve essere sostituito esclusivamente dal produttore o dal suo agente di assistenza o da una persona qualificata analoga, al fine di evitare un pericol.
• Metodo di fissaggio del cavo o del cavo tale che la sostituzione possa essere effettuata solo dal pr od t t r , dal suo agente di assistenza o da una persona qualificata.
  Solo per uso interno.

Questo marchio indica che lostro prodotto non deve essere smaltito con altri rifiuti domestici.

Attenzione, rischio di scosse elettriche.

Non guardare direttamente il fascio di luce dei LED. Il prodotto può essere alimentato solo con la tensione nominale o con una tensione compresa nell'intervallo previsto. è vietato utilizzato il prodotto con il coperchio protettivo danneggiato. Il prodotto non deve essere utilizzato in condizioni sfavorevoli, ad esempio polvere, acqua, umidità, vibrazioni, atmosfera esplosiva, fumi o esalazioni chimiche, ecc. In presenza di forti interferenze elettromagnetiche, il funzionamento del prodotto potrebbe essere disturbato.

LINEEGUIDADUSO/MANUTENZIONE

Qualsiasi intervento di manutenzione deve essere eseguito quando l'alimentazione è interrotta e il prodotto si è r aff r d a t o . Pulire solo con panni morbidi e asciutti. Non utilizzato detergenti chimici. Non copire il prodotto. Assicurare il libero accesso all'aria. Il prodotto potrebbe riscaldarsi a una temperatura più elevata.

MONTAGGIO

Leggere il manuale prima del montaggio. Il montaggio deve essere eseguito da un elettricista qualificato. Prestare attenzione. Il prodotto è dotato di un contatto/terminale di protezione. Il mancato collegamento del cavo di protezione più provocare scosse elettriche. Schema di montaggio: vedere le immagini. Verificare la correttezza meccanica

fissaggio e collegamento all'alimentazione elettrica prima del primo utilizzato.

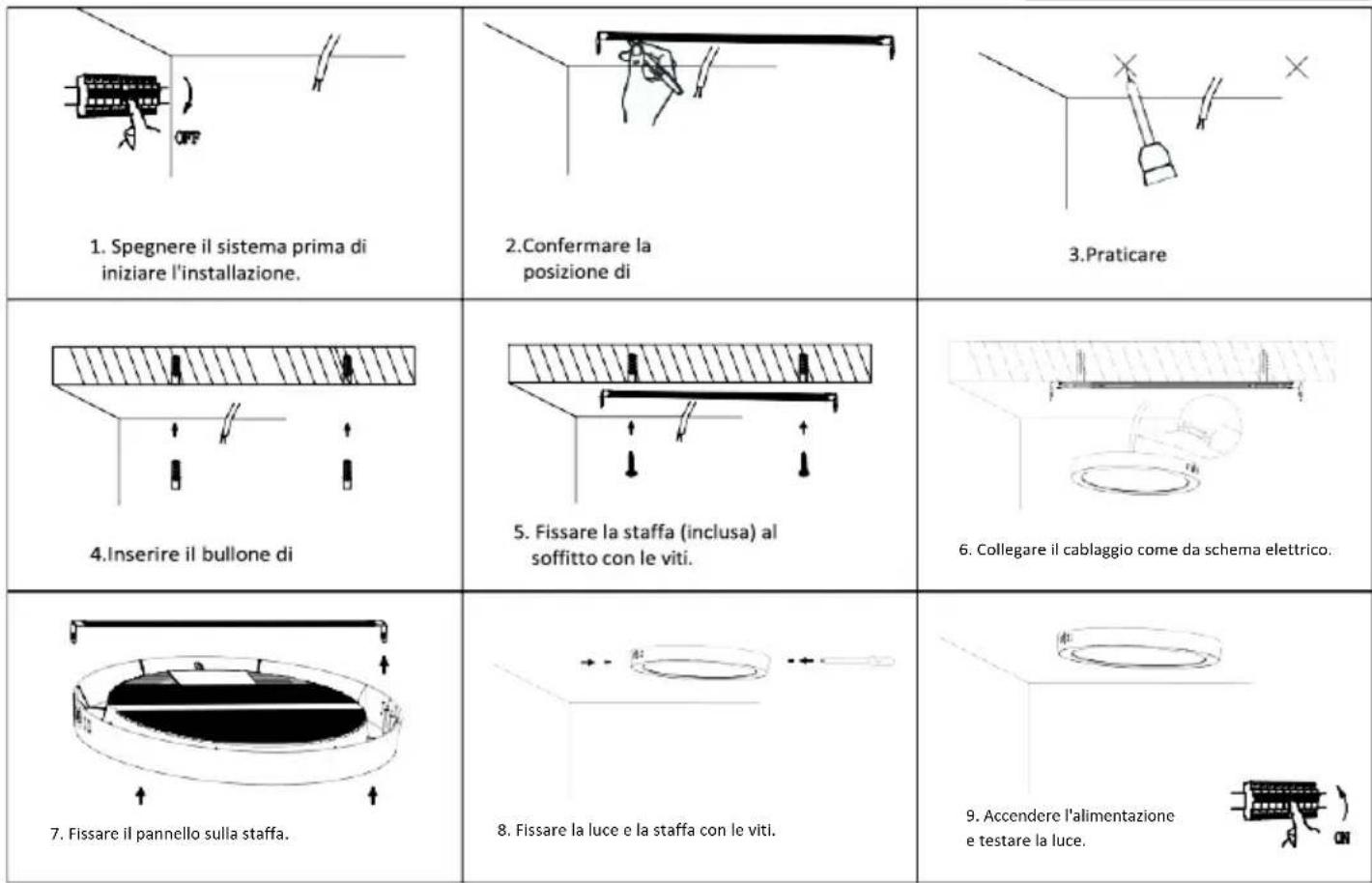

SCHEMA DI INSTALLAZIONE DEL PANNELLO DI SUPERFICIE

SCHEMA DI SMONTAGGIO

(Solo per il team di sorveglianza del mercato)

1.Spagnere, toccare l'area centrale della piatra di diffusione con un strumento appuntto ed estrarre la piatra di diffusione incrinata.	2.Rimuovere il cavo di alimentazione dal terminale a spina.	3.Se non c'e una colonna di fusione a caldo nel corso della lampada o se la colonna di fusione a caldo non e calda,questa fase verrà regolata.Se la colonna hot-melt è stata fusá per fissare il substrato di alluminio, tagliare la parte hot-melt del punto hot-melt con una pinza diagonale.
4.Premere la fibbia verso l'esternor, rimuovere la strisce di pressione del substrato di alluminio alla bianetta e rimuovere la strisce di pressione. Questo passaggio è necessario solo per la lampada a pannello da 24W, nelle gli altri elementi non sono necessari.	5.Premere la fibbia verso l'esterno,rimuovere il substrato di alluminio della fibbia e rimuovere la scheda della sorgente luminosa.	6.Estrare il cavo a due conduttori (diametro del filo 18-22AWG) e insertirlo nel terminale a inesto.Collegare l'a l'im e n t a zioni esterna per il test.

Nota: la rimozione della sorgente luminosa invalida la garanzia

RoHS

IN CASO DI DOMANDE/PROBLEMI CON IL PRODOTTO, CONTATTATECI ALL'INDIRIZZO: [e-mail] PER ULTERIORI INFORMAZIONI SULLA GAMMA DI PRODOTTI, SI PREGA DI CONTATTARE IL NOSTRO DISTRIBUTORE O IL RIVENDITORE PIU VICINO. V-TAC EUROPE LTD. BULGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B

WEEE Number: 80133970

INSTRUKCJA OBSŁUGI

PODSWIETLANY PANEL LED DO MONTAZU POWIERZCHNIOWEGO

WARRANTY

DANE TECHNICZNE

MODEL

SKU

KSZTA€T

WATTS

LUMENY

KAT WAZKI

IP RATING

CRI

TYP NADW OZIA

BIEZACE OG@EM

NAPIE CIE WEJSCIOW E

ROZPI ΕTOŠć ZYCIA

CYKL WLACZANI A/WYJACZ ANIA

WYMIARY (dl. x szer. x wys.)

VT-60006

104921,104981 104941 78701,78711 78721

RUNDA

6W

660 lm

Sfera 360

IP20

>80

PLASTIK

36mA

AC:220-240 50/60Hz

20000H

>15000

φ121,2x30,6 mm

KWADRAT

120,8x120,8x30,7 mm

VT-60012

104951,104961 104971 78731,78741 78751

RUNDA

12W

1200 lm

Sfera 360

IP20

>80

PLASTIK

71mA

AC:220-240 50/60Hz

20000H

>15000

φ167,4x30,7 mm

KWADRAT

167,3x167,3x30,7 mm

VT-60018

104961,104991 105001 78761,78771 78781

RUNDA

18W

1850Lm

Sfera 360

IP20

>80

PLASTIK

103mA

AC:220-240 50/60Hz

20000H

>15000

φ215,6x30,8 mm

KWADRAT

1980Lm

214x214x31mm

VT-60024

105411,105161 130031 78791,78801 78811

RUNDA

24W

2500 lm

Sfera 360

IP20

>80

PLASTIK

160mA

AC:220-240 50/60Hz

20000H

>15000

φ288,6x31,2 mm

KWADRAT

2640Lm

285x285x30,7mm

Atentie, risc de electrocutare.
