VT60024 - Iluminación V-TAC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Luminaria LED
Marca	V-TAC
Modelo	VT60024
Potencia nominal	24 W
Tensión de alimentación	220-240 V CA
Clase de eficiencia energética de la fuente luminosa	F
Índice de protección	IP20
Uso	Interior únicamente
Función	Iluminación LED
Montaje	Fijación al techo o a la pared
Instalación	Por un electricista calificado
Mantenimiento	Limpiar con un paño suave y seco
Seguridad	No mirar directamente el haz LED; cortar la alimentación antes de intervenir
Garantía	5 años
Reciclaje	No desechar con la basura doméstica; puntos de recogida
Contacto	[e-mail]

Preguntas frecuentes - VT60024 V-TAC

¿Cómo instalar la luminaria VT60024?

La instalación debe ser realizada por un electricista calificado. Antes de cualquier intervención, corte la alimentación eléctrica. Fije la luminaria al techo o a la pared según el esquema de montaje suministrado. Conecte los cables de acuerdo con el esquema, conectando correctamente el cable de tierra.

¿Puedo usar esta luminaria en exteriores?

No, este producto está diseñado para uso en interior únicamente. No resiste la humedad, el polvo ni las inclemencias del tiempo. Su índice de protección es IP20.

¿Qué tipo de bombilla se utiliza en el VT60024?

El VT60024 está equipado con una fuente luminosa LED integrada no reemplazable por el usuario. La extracción de la fuente luminosa anula la garantía. Para cualquier intervención, contacte a un profesional.

¿Qué hacer si mi luminaria no se enciende?

Primero verifique que la alimentación eléctrica esté cortada y luego restablecida. Asegúrese de que el cableado sea correcto y las conexiones estén seguras. Si el problema persiste, contacte al soporte técnico en [e-mail].

¿Cómo limpiar la luminaria VT60024?

Limpie la luminaria con un paño suave y seco. No use detergentes químicos ni productos abrasivos. Antes de limpiar, asegúrese de que el aparato esté apagado y frío.

¿Cuál es la vida útil de este producto?

La vida útil exacta no está especificada, pero el producto tiene una garantía de 5 años contra defectos de fabricación. Se recomienda un uso diario de 10 a 12 horas; el uso 24/7 anula la garantía.

¿Puedo reemplazar la fuente luminosa yo mismo?

No, la fuente luminosa no puede ser reemplazada por el usuario. Cualquier intento de desmontaje de la fuente luminosa anula la garantía. En caso de problema, contacte al fabricante o a un electricista calificado.

¿Qué hacer si el cable de alimentación está dañado?

El cable de alimentación solo puede ser reemplazado por el fabricante, su agente de servicio o una persona calificada similar para evitar cualquier peligro. No intente repararlo usted mismo.

¿Esta luminaria es compatible con un regulador de intensidad?

El manual no menciona compatibilidad con un regulador de intensidad. Se recomienda no usar un regulador con este producto, ya que podría dañar el driver LED. Para más información, contacte al soporte.

¿Dónde puedo encontrar piezas de repuesto para el VT60024?

Las piezas de repuesto no están disponibles en el comercio. Para cualquier reparación, diríjase a su distribuidor local o contacte al soporte en [e-mail]. Tenga en cuenta que la extracción de la fuente luminosa anula la garantía.

MANUAL DE USUARIO VT60024 V-TAC

MANUAL DE INSTRUCCIONES

PANEL DE SUPERFICIE RETROILUMINADO CON LEDs

WARRANTY

DATOS TECNICOS

MODELO

SKU

SHAPE

WATTS

LUMENS

ANGULO DEL HAZ

CLASI FICACION IP

CRI

TIPO DE CARRO CERIA

TOTAL CORRIENTE

TENSION DE ENTRADA

VIDA U'TIL

CICLO ON/OFF

DIMENSIONES (LxAnxAl)

VT-60006

104931,10493110494178701,7871178721

RONDA

6W

660Lm

Esfera 360

IP20

>80

PLASTICO

36 mA

CA:220-24050/60Hz

20000H

>15000

φ121.2x30.6mm

CUADRADO

120,8x120,8x30,7 mm

VT-60012

104951,10496110497178731,7874178751

RONDA

12W

1200Lm

Esfera 360

IP20

>80

PLASTICO

71 mA

CA:220-24050/60Hz

20000H

>15000

φ167,4x30,7mm

CUADRADO

167,3x167,3x30,7mm

VT-60018

104981,10499110500178761,7877178782

RONDA

18W

1850Lm

Esfera 360

IP20

>80

PLASTICO

103 mA

CA:220-24050/60Hz

20000H

>15000

φ215,6x30,8mm

CUADRADO

1980Lm

214x214x31mm

VT-60024

105141,10516123023178791,7880178812

RONDA

24W

2500Lm

Esfera 360

IP20

>80

PLASTICO

160 mA

CA:220-24050/60Hz

20000H

>15000

φ288,6x31,2mm

CUADRADO

2640Lm

285x285x30,7mm

Este producto contiene una fuente luminosa de classe de eficiencia energetica < F / E > " ,donde < F / E> se sustituirá por la.
clase de eficiencia energetica de la fuente luminosa contenido.

INTRODUCCION Y GARANTIA

Gracias por selección y comprar un producto V-TAC. V-TAC le servirá lo mejor possible. Lea atentamente estas instrucciones antes de comenzar la instalación y conserve este manual a mano para futuras consultas. Si tieneequalquierotra duda,pongase en contacto con nuestro distribuidor o vendedor local al que haya comprado el producto. Están formados y preparados para atenderle lo mejor possible. La garantía es validadurante 5 años a partir de la Fecha de compra. La g arnti a no se aplica a los daños causados por una instalación incorrecta o un desgaste anormal. La Empresa no ofrece贯穿una garantía contra daños enequalquier superficie debidos a una Incorrecta retirada e instalacion del producto. Los productos son adecuados para un functionamento de 10-12 Horas diarias. El uso del producto durante 24 horas al día anularia la garantía. Este producto está garantizado únicamente por defectos de fabricacion.

ADVERTENCIA

• Asegürese dedisconnectar la alimentación antes de iniciair la instalación.
• La instalacion debe ser realizada por una persona certificada.
  Si el cable o cordon flexible externo de esta luminaria está dañado, deben ser sustituido exclusivamente por el fabricante o su agente de service o una personaequalida similar para evitar riesgos.
  -该如何使用该方法？
• Sólo para uso en interiores.

Estamarcaindicaqueeste producto nodebeeliminaroseconotrosresiduos domesticos.

Precaución, riesgo de descarga electrica.

No mire directamente al haz de luz LED. El producto solo peut alimentarse con la tension nominal o con la tension bajo el rango previsto. Está prohibido utiliser el producto con la cubierta protectora dañada. El producto no debe utilizes en conditiones desfavorables, como polvo, agua, humedad, vibraciones, atmófera explosiva, humos o vapeores químicos, etc. En zonas con fuertes interferencias electromagnéticas, el funciona el producto para verse afectado.

NORMAS DE USO/MANTENIMIENTO

Cualquier trabajo de mantenimiento debe realizarse cuando la alimentacion eletrica ested cortada y el producto se haya en f r i a o . Limpie solo con paños suaves y secos. No utilise detergentes quimicos. No cubra el producto. Aseguese de que haya libre acceso de aire. El producto peut calentarse a una temperatura mas elevada.

MONTAJE

Lea el manual antes del montaje. El montaje de ser realizado por un electricistarialcido. Tenga cuidado. El producto tiene un contacto/terminal de proteccion. Si no se conecta el cable de proteccion,可以更好 produirse una descarga electrica. Esquema de montaje: ver imagenes. Compruebe que la mecnica fijacion y connexion a la red electrica antes del primer uso.

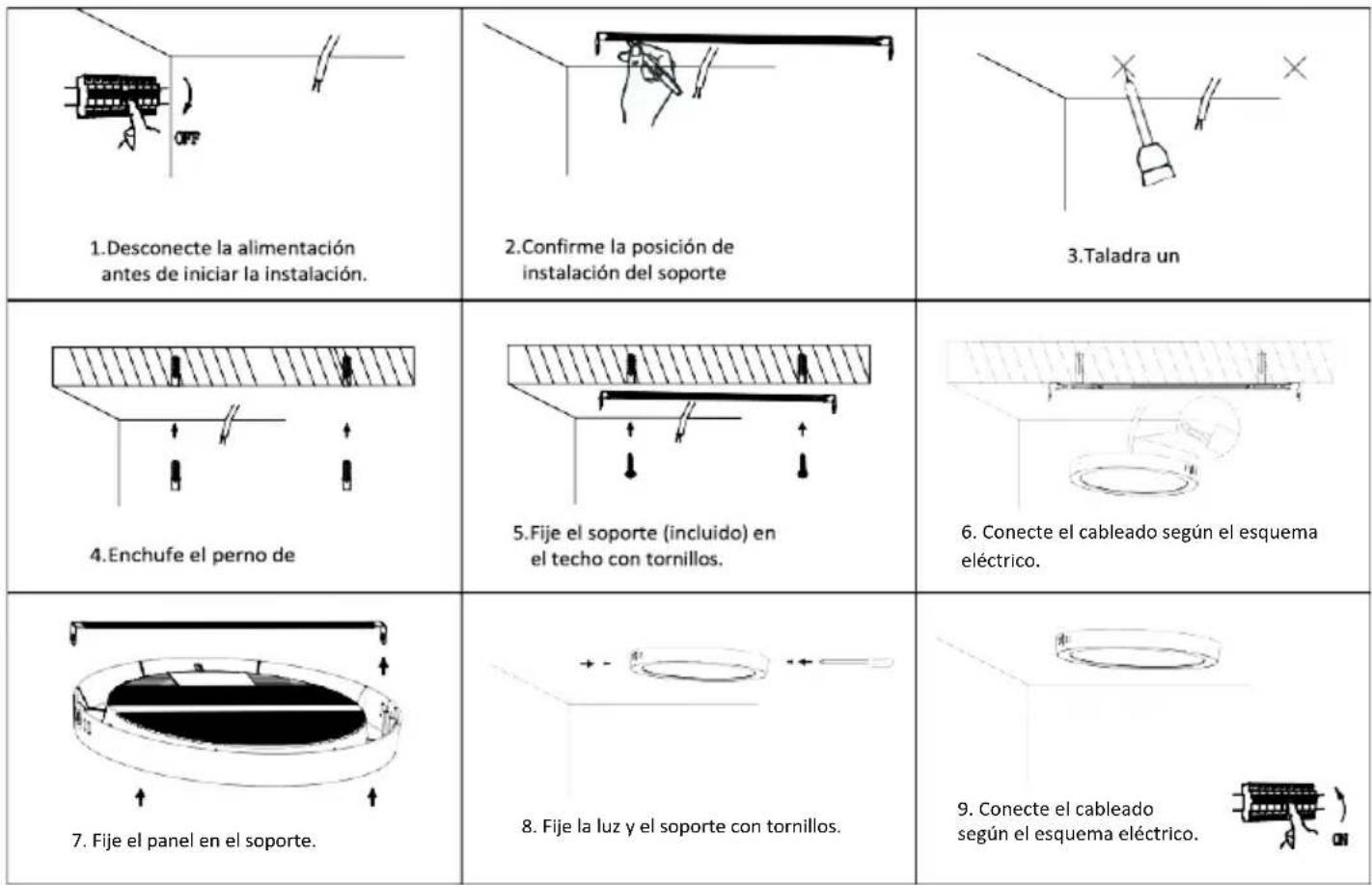

DIAGRAMA DE INSTALLACION DEL PANEL DE SUPERFICIE

DIAGRAMA DE DESMONTAJE

(Sólo para el equipo de vigilancia del mercado)

1.Apagar, golpear el área central de la plaza de difusión con una herramlienta punitiaguda y SACAR la plaza de difusión agrietada.	2.Retire el cable de alimentación del terminal de enchufé	3.Si no hay columna de fusión caliente en el cuelo de la lámpara o la columna de fusión caliente no es de fusión caliente, este Paso se ajustaráSi la columna termofusible se h a fundido para fajar el substrato de aluminio,URTCA la parte termofusible de la punta termofusible con uno alcates diagonales.
4.Presione la hebilla hacía fueira, retire la tira de presado del substrato de aluminio de la bayoneta y retire la tira de presado. Este pasó sólo es必須o para la luz del panel de 24W,otros elementos no son necessarios.	5.Presione la hebilla hacía fueira, retire el substrato de aluminio de la hebilla y retire la plaza de la fuente de luz.	6.Saque el cable de dos hilos (diámetro 18-22AWG) e insételo en el terminal enchufable. Conecte la fuente de alimentación externa para la prueba.

Nota: La eliminación de la fuente de luz anulará la garantía.

RoHS

EN CASO DE CUALQUIER DUDA O PROBLEMA CON EL PRODUCTO, PONGASE EN CONTACTO CON NOSOTROS EN: SUPPORT@V-

TAC.EU PARA MÁS GAMA DE PRODUCTOS, CONSULTA POR FAVOR PONGASE EN CONTACTO CON NUESTRO DISTRIBUTORO

DISTRUIDORES MÁS CERCANOS. V-TAC EUROPE LTD. BULGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B
