VT60024 - Oświetlenie V-TAC - Bezpłatna instrukcja obsługi

Typ produktu	Oprawa LED
Marka	V-TAC
Model	VT60024
Moc znamionowa	24 W
Napięcie zasilania	220-240 V AC
Klasa efektywności energetycznej źródła światła	F
Stopień ochrony	IP20
Zastosowanie	Tylko do wnętrz
Funkcja	Oświetlenie LED
Montaż	Mocowanie do sufitu lub ściany
Instalacja	Przez wykwalifikowanego elektryka
Konserwacja	Czyścić miękką, suchą ściereczką
Bezpieczeństwo	Nie patrzeć bezpośrednio w wiązkę LED; odciąć zasilanie przed ingerencją
Gwarancja	5 lat
Recykling	Nie wyrzucać z odpadami domowymi; punkty zbiórki
Kontakt	[e-mail]

Często zadawane pytania - VT60024 V-TAC

Jak zainstalować oprawę VT60024?

Instalacja musi być wykonana przez wykwalifikowanego elektryka. Przed jakąkolwiek ingerencją odciąć zasilanie elektryczne. Przymocuj oprawę do sufitu lub ściany zgodnie z dostarczonym schematem montażu. Podłącz przewody zgodnie ze schematem, prawidłowo łącząc przewód uziemiający.

Czy mogę używać tej oprawy na zewnątrz?

Nie, ten produkt jest przeznaczony do użytku wyłącznie w pomieszczeniach. Nie jest odporny na wilgoć, kurz ani warunki atmosferyczne. Jego stopień ochrony to IP20.

Jaki typ żarówki jest używany w VT60024?

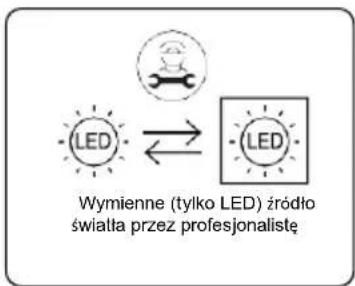

VT60024 jest wyposażony w zintegrowane źródło światła LED, które nie może być wymienione przez użytkownika. Demontaż źródła światła anuluje gwarancję. W razie konieczności interwencji skontaktuj się z profesjonalistą.

Co zrobić, jeśli moja oprawa się nie włącza?

Najpierw sprawdź, czy zasilanie elektryczne zostało odcięte, a następnie przywrócone. Upewnij się, że okablowanie jest prawidłowe, a połączenia są bezpieczne. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną pod adresem [e-mail].

Jak czyścić oprawę VT60024?

Czyść oprawę miękką, suchą ściereczką. Nie używaj chemicznych detergentów ani ściernych środków czyszczących. Przed czyszczeniem upewnij się, że urządzenie jest wyłączone i schłodzone.

Jaka jest żywotność tego produktu?

Dokładna żywotność nie jest określona, ale produkt jest objęty 5-letnią gwarancją na wady produkcyjne. Zaleca się codzienne użytkowanie przez 10 do 12 godzin; użytkowanie 24/7 anuluje gwarancję.

Czy mogę samodzielnie wymienić źródło światła?

Nie, źródło światła nie może być wymienione przez użytkownika. Każda próba demontażu źródła światła anuluje gwarancję. W razie problemu skontaktuj się z producentem lub wykwalifikowanym elektrykiem.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Przewód zasilający może być wymieniony tylko przez producenta, jego serwis lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia. Nie próbuj go naprawiać samodzielnie.

Czy ta oprawa jest kompatybilna ze ściemniaczem?

Instrukcja nie wspomina o kompatybilności z ściemniaczem. Zaleca się nie używać ściemniacza z tym produktem, ponieważ może to uszkodzić sterownik LED. W celu uzyskania dodatkowych informacji skontaktuj się z pomocą techniczną.

Gdzie mogę znaleźć części zamienne do VT60024?

Części zamienne nie są dostępne w sprzedaży detalicznej. W przypadku naprawy skontaktuj się z lokalnym sprzedawcą lub pomocą techniczną pod adresem [e-mail]. Pamiętaj, że demontaż źródła światła anuluje gwarancję.

INSTRUKCJA OBSŁUGI VT60024 V-TAC

(Samo za tim za nadzor trzista)

"Ten produit zawiera zródo swiatla o klasie efektywnosci energetycznej ", gdzie zastepuje sie klasa efektywnosci energetycznej zódla swiatla.

Dziekujemy za wybranie i zakup produktu V-TAC. Firma V-TAC bedzie sfulyc jak najlepiej. Przed Rozpoczeciem instalacji nalezy uwaźnie przyȩczycy明智ność instrukcje i zachowac są wykorzystania w przyszłosci. W przypadku jakichkolwiek innych pytan prosimy o kontakt z naszym dealerem lub lokalmnym sprezdawca, od ktorego zakupiono produkt. Sa oni przyszkoleni i gotowy do swiadzenia uslug na majwyźyszym poziomie. Gwarancja jest wąza przyze 5 lat oddating zakupu. G w a r anc ja nie obejmuhe uszkodzen spowodowych nieprawidlowa instalacja lub nadmiernym zuzyciem. FirmaNie udziela gwarancji na uszkodzenia powierzchni spowodowane nieprawidlowym demontazem i montazem produktu. Produktory są odpowiednie do przyprus przyze 10-12 godzin Dziennie. Uzywanie produktu przyze 24 godziny na dobe spowoduje utrata gwarancji. Ten produkt jest objety gwarancja wylacznie na wady produktkyne.

OSTRZEŽENIE

• Przed Rozpoczeciem instalacji nalewy wyłaczycz zasilanie.
• Instalacja musi byc przypegowadzona przyez certyfikowaną osobe.
• Ješli zewnetrzny elastyczny kabel lub przywód tej oprawy oświetleniowej jest uzzkodzony, powinien zostac wymieniony wyłucznie przyez produkta lubego przyzdawciela serwisowej lub podobna wykwalifikowaną osobe w celu unik不断增强 zagrozenia.
• Sposob zamocowania kabela lub przywodu umozliwajacy wymiane wyacznie przyez produ centa, jegoprzdstawiciela serwisowego lub podobna wykalifikowanosobe.
  Tylko do uzytku wewnatrz pomieszczen.

To oznaczenia wskazuje, ze tego produktu nie nalewy wyrzuać razem zinnymi odpadami domowymi.

Uwaga, rzyko porazenia przem.

Nie nalezy patrzej bezposrednio na wiazkę swiatla LED. Produkt moze byc zasilany wyłacznie napieciem znamionowym lub napieciem mieszczącym sie w podanym zakresie. Zabrania sie uzywania produktu z uszkodzona oslon ochronna. Produkt nie要去byc uzy wany w niekorzystnych warunkach, np. kurz, woda, wilgoć, wibracja, wybuchowa atmosfera powietrza, opary lub opary chemiczne itp. W obszarze silnych zaklocen elektromagnetycznych dzialanie produktu moź e zostac zaklocone.

WYTYCZNE UZYTKOWANIA/KONSERWACJA

Wszelkie prace konserwacyjne nalezy wykonywać po odłaczeniu zasilania i ostygnięciu produktu. Urzadzenia nalezy czyscić wyłącznie miękkimi i suchymi sciereczkami. Nie uzywaj chemicznych detergentów. Nie przykrywać produktu. Zapewnić swobodny dostepgowietra. Produkt要去rozgrzacsi do wyźsej temperatury.

MONTAZ

Przed montaem nalezy przyczyac instrukcje. Montaz powinien zostac przyprowadzony przyz wykwalifikowanego elektryka. Nalezy zachowac ostroznosc. Produkt posiada styk/terminal ochronny. Niepodlaczenia przyzewodu ochrnnego要去 prowadzić do porazenia przem. Schemat montazu: patrz ilustracje. Sprawdz poprawnosc mechanicznaj

zamocowanie i podlącenie dozasilania elektrycznégo przyd pierwszym uzyciem.

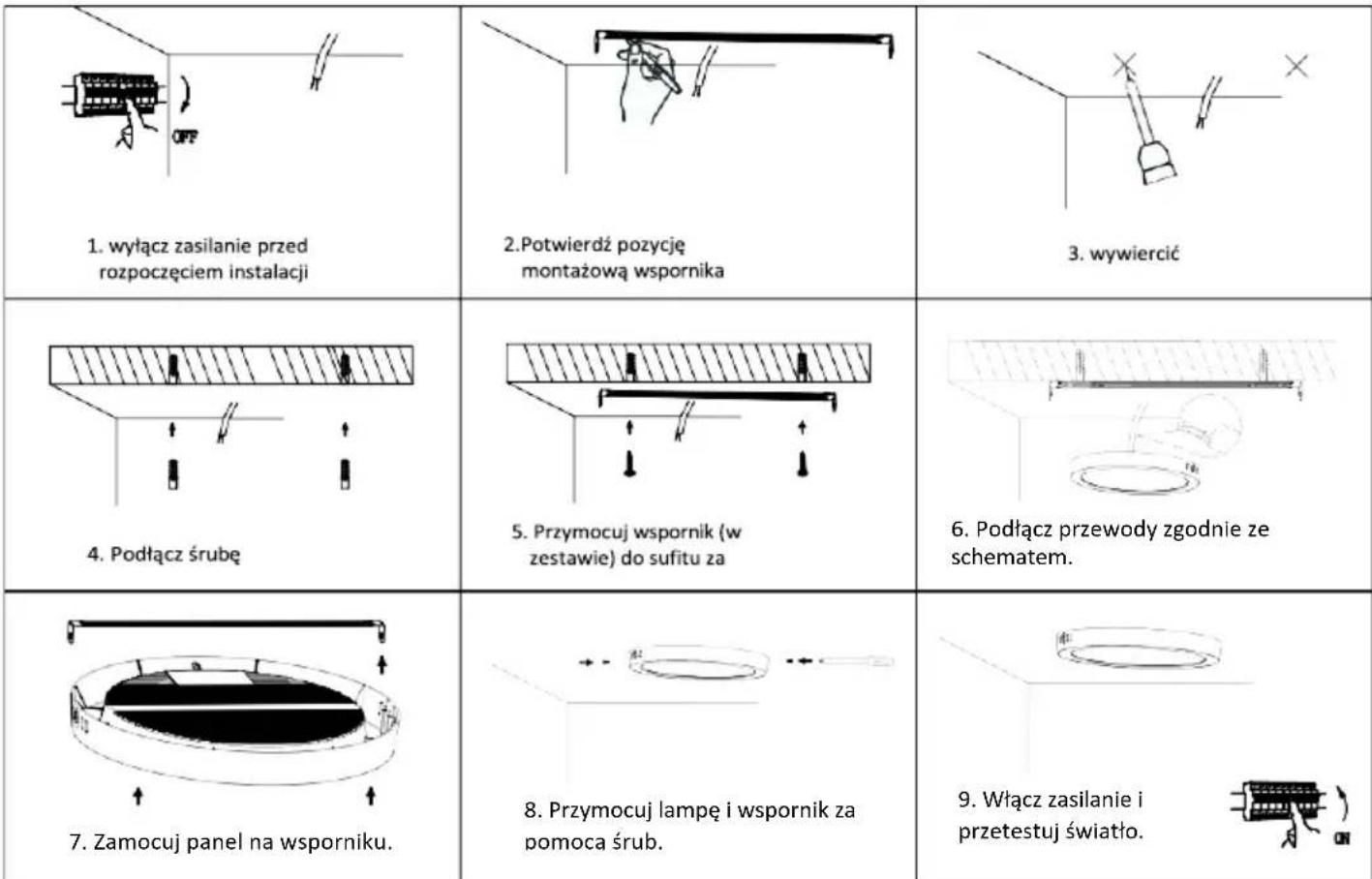

SCHEMAT INSTALACJI PANELU POWIERZCHNIOWEGO

SCHEMAT DEMONTAZU

(Tylko dla zespolu nadzoru rynku)

1. wyląc zasilanie, dotkij Środkowygo obszaru plyt dyfuzynej splczastym narędzielem i w y m i j pęknigtą pltyd dyfuzyja	2. odłączy przywod zasilajncy od zacisku wymi kWówgo	3. jejli w korpusie lampy nie ma kolumny topiwoj lub kolumna topiwa nie jest toplwa, ten krok zostanie dostosowy Ješil kolumna toplwa zostala stopiona w celu przymocowania do alumniewego podloza, odetnil czȩstopliwang punktu topliwego za pomocamy szozypiec ukośnych.
4. nacisnaj klamre na zewnatrz, zdląc alumniowy pasek dociskowy podło z bagnetu i zdląc pasek dociskowy. Ten krok jest wymagany tlyko w przypadku oswieletenia panelowego 24 W, innie elementy nie są wymagane.	5. Naciência klamre na zewnatrz, usufi alumniowe podło z klamry I wymi mi plykę zędla swiatla.	6. wyląc przywod dwuzylowy (srednica przywodu 18-22AWG) w谬cy go do zacisku wtykowego. Podląc zewnetrzne z a sll anie w celu przestotania.

Uwaga: Usuniecie zrodla swiatla spowoduje uniewaznienie gwarancji.

RoHS

W PRZYPADKU JAKICHKOLWIEK PYTÁN/PROBLEMOW Z PRODUKTEM, PROSIMY OKONTAKT POD ADRESEM. [e-mail]. ABY UZYSKAÇ WIÇEÇJ INFORMACJI, PROSIMY OKONTAKT Z NASZYM DYSTRYBUTOREM LUB NAJBLIZSZYM DEALERAMI. V-TAC EUROPE LTD. BÜLGARIA, PLOVDIV 4000, BUL.L.KARAVELow 9B

WEEE Number: 80133970

MANUAL DE INSTRUÇÉS

PAINEL DE MONTAGEM À SUPERFÍCIE COM RETROILUMINAÇÃO POR LED

05 YEAR

WARRANTY

DADOS TECNICOS

MODELO

SKU

FORMA

ÁGUAS

LUMENS

ÁNGULO DO FEIXE

CLAS SIFICAÇÃO IP

IRC

TIPO DE CORPO

TOTAL CORRENTE

TENSÃO DE ENTRADA

DURA ÇAÑO DA VIDA

CICLO ON/OFF

DIMENSAO (CxLxA)

VT-60006

104921,104931 104941 78701,78711 78721

REDONDA

6W

660Lm

Esfera 360°

IP20

>80

PLASTICO

36mA

AC:220-240 50/60Hz

20000H

>15000

φ121.2x30.6mm

QUADRADO

120,8x120,8x30,7mm

VT-60012

104951,104961 104971 78731,78741 78751

REDONDA

12W

1200Lm

Esfera 360°

IP20

>80

PLASTICO

71mA

AC:220-240 50/60Hz

20000H

>15000

φ167.4x30.7mm

QUADRADO

167,3x167,3x30,7mm

VT-60018

104961,104991 105001 78701,78711 78781

REDONDA

18W

1850Lm

Esfera 360°

IP20

>80

PLASTICO

103mA

AC:220-240 50/60Hz

20000H

>15000

φ215.6x30.8mm

QUADRADO

1980Lm

214x214x31mm

VT-60024

105411,105161 230231 78791,78801 78811

REDONDA

24W

2500Lm

Esfera 360°

IP20

>80

PLASTICO

160mA

AC:220-240 50/60Hz

20000H

>15000

φ288.6x31.2mm

QUADRADO

2640Lm

285x285x30,7mm
