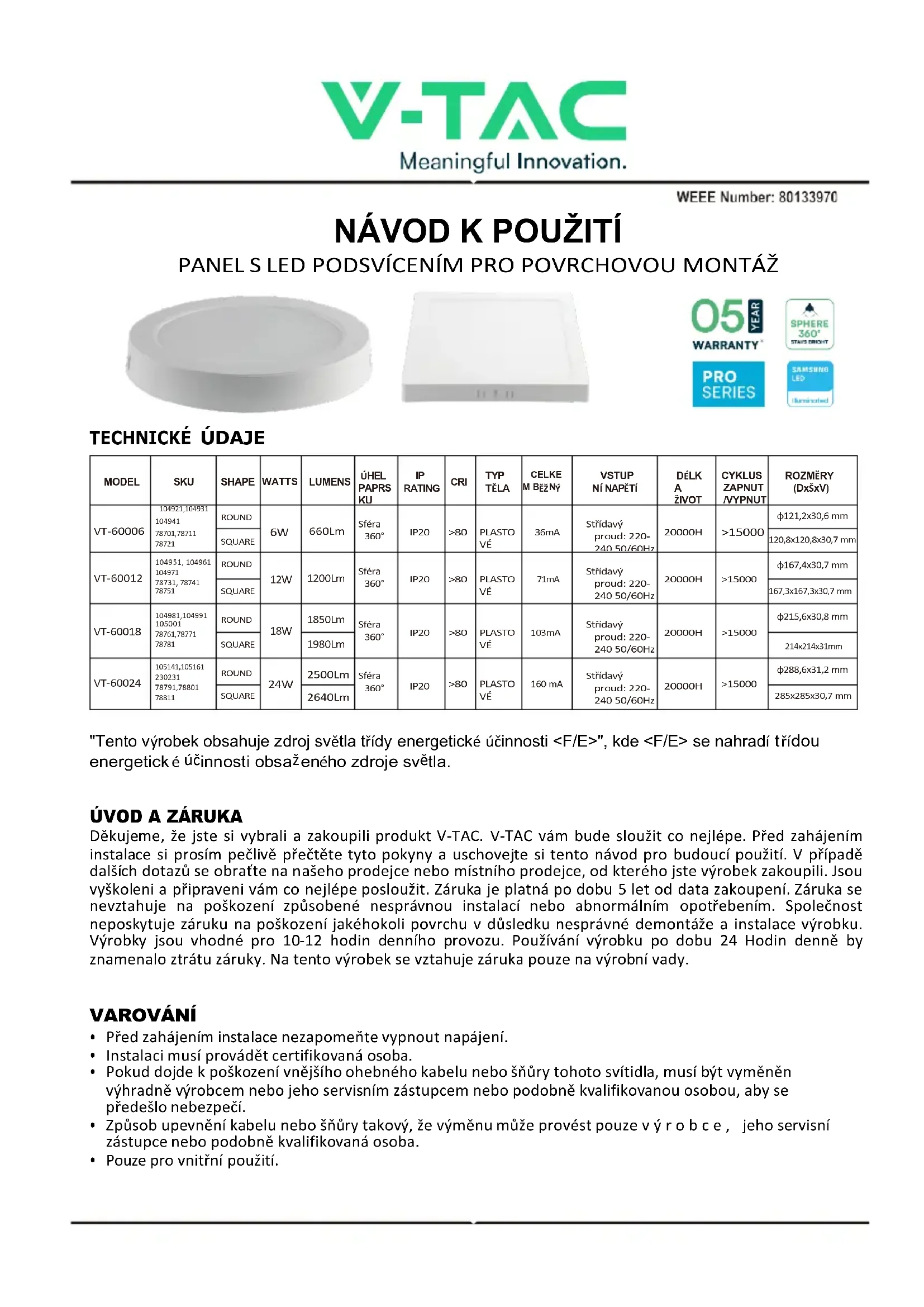

NÁVOD K OBSLUZE VT60024 V-TAC

71mA Střídavý proud: 220- 240 50/60Hz

Střídavý proud: 220-240 50/60Hz

160 mA Střídavý proud: 220- 240 50/60Hz

>15000 φ288,6x31,2 mm SQUARE 2640Lm 285x285x30,7 mm "Tento výrobek obsahuje zdroj světla třídy energetické účinnosti <F/E>", kde <F/E> se nahradí

Děkujeme, že jste si vybrali a zakoupili produkt V-TAC. V-TAC vám bude sloužit co nejlépe. Před zahájením instalace si prosím pečlivě přečtěte tyto pokyny a uschovejte si tento návod pro budoucí použití. V případě dalších dotazů se obraťte na našeho prodejce nebo místního prodejce, od kterého jste výrobek zakoupili. Jsou vyškoleni a připraveni vám co nejlépe posloužit. Záruka je platná po dobu 5 let od data zakoupení. Záruka se nevztahuje na poškození způsobené nesprávnou instalací nebo abnormálním opotřebením. Společnost neposkytuje záruku na poškození jakéhokoli povrchu v důsledku nesprávné demontáže a instalace výrobku. Výrobky jsou vhodné pro 10-12 hodin denního provozu. Používání výrobku po dobu 24 Hodin denně by znamenalo ztrátu záruky. Na tento výrobek se vztahuje záruka pouze na výrobní vady.

Před zahájením instalace nezapomeňte vypnout napájení.

Instalaci musí provádět certifikovaná osoba.

Pokud dojde k poškození vnějšího ohebného kabelu nebo šňůry tohoto svítidla, musí být vyměněn výhradně výrobcem nebo jeho servisním zástupcem nebo podobně kvalifikovanou osobou, aby se předešlo nebezpečí.

Způsob upevnění kabelu nebo šňůry takový, že výměnu může provést pouze výrobce, jeho servisní zástupce nebo podobně kvalifikovaná osoba.

Pouze pro vnitřní použití.Toto označení znamená, že tento výrobek by neměl být likvidován společně s ostatním domovním odpadem.

Pozor, nebezpečí úrazu elektrickým proudem.

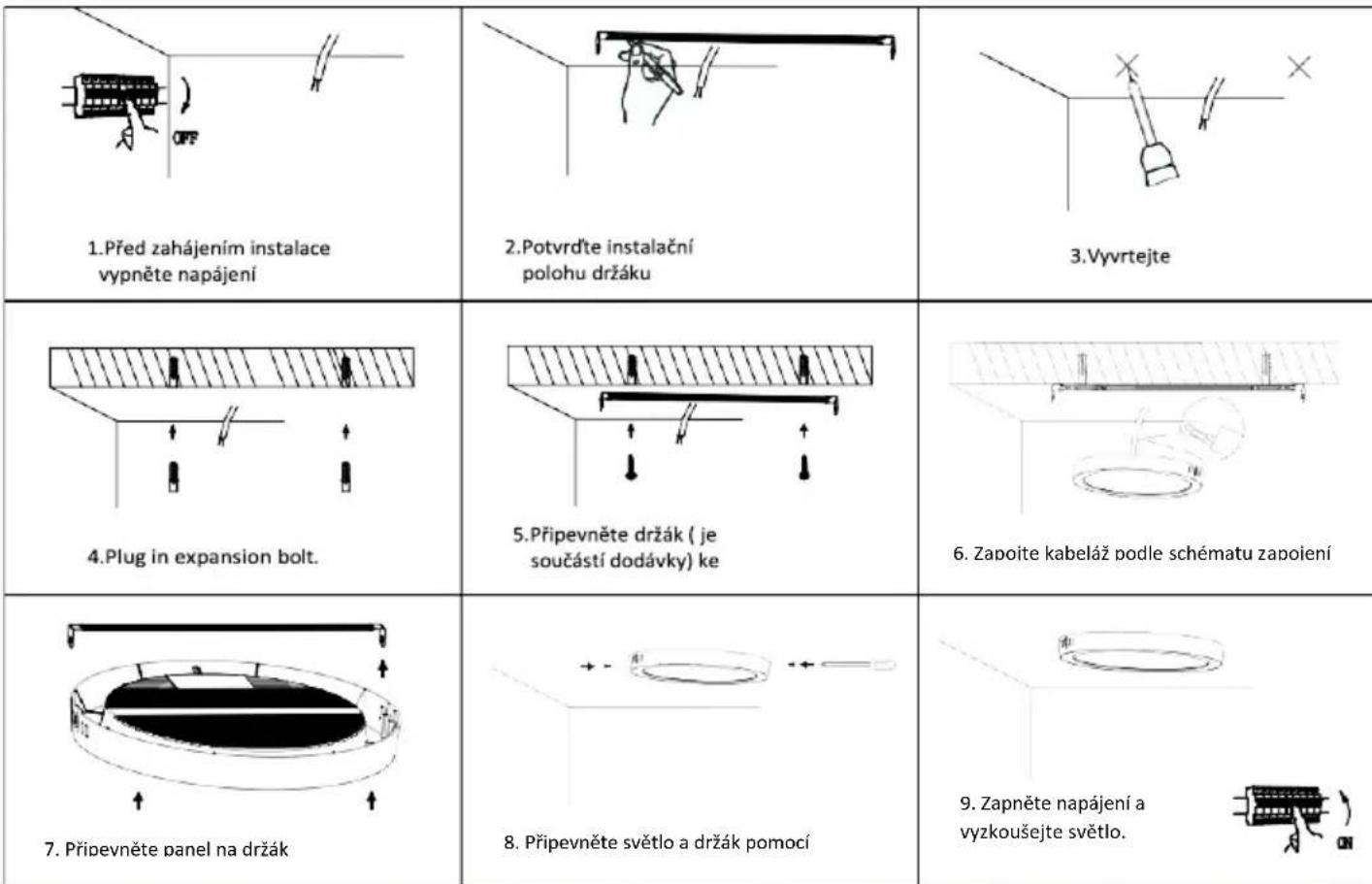

POZOR! Nedívejte se přímo na světelný paprsek LED. Výrobek může být napájen pouze jmenovitým napětím nebo napětím v uvedeném rozsahu. Je zakázáno používat výrobek s poškozeným ochranným krytem. Výrobek se nesmí používat v nepříznivých podmínkách, např. v prachu, vodě, vlhkosti, vibracích, výbušném ovzduší, výparech nebo chemických výparech apod. V oblasti silného elektromagnetického rušení může dojít k narušení funkce výrobku. POKYNY PRO POUŽÍVÁNÍ/ÚDRŽBU Veškeré údržbářské práce se musí provádět po odpojení napájení a vychladnutí výrobku. Čistěte pouze měkkými a suchými utěrkami. Nepoužívejte chemické čisticí prostředky. Výrobek nezakrývejte. Zajistěte volný přístup vzduchu. Výrobek se může zahřát na vyšší teplotu. MONTÁŽ Před montáží si přečtěte příručku. Montáž by měl provádět kvalifikovaný elektrikář. Dbejte zvýšené opatrnosti. Výrobek je vybaven ochranným kontaktem /koncovkou. Nepřipojení ochranného vodiče může vést k úrazu elektrickým proudem. Montážní schéma: viz obrázky. Zkontrolujte správnou mechanickou upevnění a připojení k elektrické síti před prvním použitím. INSTALAČNÍ SCHÉMA POVRCHOVÉHO PANELU

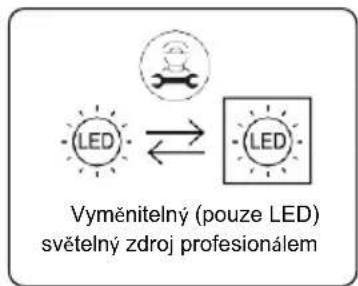

Vyměnitelný (pouze LED) světelný zdroj profesionálem

6. Zapojte kabeláž podle schématu zapojení

7. Připevněte panel na držák

8. Připevněte světlo a držák pomocí

9. Zapněte napájení a

1.Vypněte napájení, špičatým nástrojem poklepejte na střední část difuzní desky a vyjměte prasklou difuzní desku.

2.Odpojte napájecí vodič od zástrčkové svorky

3.Pokud v tělese lampy není žádný sloupec horké taveniny nebo sloupec horké taveniny není horký, tento krok bude upraven. Pokud byl sloupek tavné pistole roztaven pro upevnění hliníkového podkladu, odřízněte část hrotu tavné pistole pomocí diagonálních kleští.

4. Stiskněte sponu směrem ven,

odstraňte přítlačnou lištu hliníkového substrátu z bajonetu a odstraňte přítlačnou lištu. Tento krok je nutný pouze pro 24W panelové světlo, ostatní položky nejsou nutné.

5. Stiskněte sponu směrem ven,

odstraňte hliníkový substrát ze spony a vyjměte desku světelného zdroje.

6.Vyjměte dvoušňůrový kabel (průměr drátu 18-22AWG) a vložte jej do zásuvné svorky. Připojte externí zdroj napájení pro testování. Poznámka: Odstraněním světelného zdroje zaniká záruka.MANUEL D'INSTRUCTIONS PANNEAU DE SURFACE RÉTRO-ÉCLAIRÉ PAR LED
