VT55ST - Osvětlení V-TAC - Bezplatný návod k obsluze

Typ produktu	LED reflektor s nastavitelným úhlem
Značka	V-TAC
Model	VT55ST
Výkon	50 W
Světelný tok	4700 lm
Úhel svazku	100°
Index podání barev (CRI)	≥80
Vstupní napětí	AC 220-240 V, 50/60 Hz
Provozní teplota	-20°C až +40°C
Životnost	30 000 hodin
Spínací cykly	20 000 cyklů
Stupeň krytí	IP65
Rozměry (d x š x v)	412 x 139 x 92 mm
Čistá hmotnost	670 g
Materiál krytu	Hliník + PC
Montážní průměr	60 mm
Montážní výška	3-5 m
Maximální osvětlená plocha	20-30 m²
Nastavitelný úhel	180°
Záruka	5 let
Vyměnitelný světelný zdroj	Ne (na konci životnosti vyměnit celé svítidlo)
Minimální vzdálenost od osvětlovaných předmětů	1 m
Barva vodiče	Hnědá (fáze), Modrá (nulový), Žlutá/Zelená (zem)
Certifikace	RoHS, CE

Často kladené otázky - VT55ST V-TAC

Jak nainstalovat reflektor VT55ST?

Před instalací vypněte elektrické napájení. Instalaci musí provést kvalifikovaný elektrikář. Připojte vodiče: hnědý (fáze), modrý (nulový), žlutozelený (zem). Upevněte svítidlo na sloup (průměr 60 mm) nebo přímo na zeď pomocí přiložených šroubů M6 s maximálním utahovacím momentem 10,5 N.m. Nastavte úhel 180° podle vašich potřeb, poté zapněte napájení pro otestování.

Mohu vyměnit světelný zdroj u VT55ST?

Ne, světelný zdroj není vyměnitelný. Po dosažení konce životnosti (cca 30 000 hodin) je nutné vyměnit celé svítidlo. Pro demontáž a instalaci nového produktu kontaktujte odborníka.

Jaká je záruka na tento produkt?

Záruka je 5 let od data nákupu. Vztahuje se pouze na výrobní vady. Denní používání by nemělo přesáhnout 10–12 hodin; nepřetržité používání 24 hodin denně ruší záruku. Škody způsobené nesprávnou instalací nebo abnormálním opotřebením nejsou kryty.

Jaký typ spojovací krabice mám použít?

Spojovací krabice musí mít stupeň krytí vyšší než svítidlo (IP65) a být vybavena zařízením pro upevnění vodičů. Vnitřní svorkovnice musí splňovat normy EN 60998-2-1 nebo EN 60998-2-2 (tři svorky, minimálně 250 V a 1,5 mm²). Svorkovnice není součástí dodávky, musíte ji zajistit.

Jak čistit a udržovat reflektor?

Před čištěním vypněte elektrické napájení. K otření povrchu použijte měkký suchý hadřík. Nepoužívejte abrazivní prostředky nebo rozpouštědla. Pravidelně kontrolujte, zda jsou šrouby a spoje řádně utaženy. Pokud je ochranný kryt prasklý, okamžitě jej vyměňte.

Je VT55ST kompatibilní se stmívačem?

Technické specifikace neuvádějí kompatibilitu se stmívačem. Doporučuje se nepoužívat stmívač, aby nedošlo k poruše nebo poškození. Používejte pouze standardní síťové napájení 220–240 V AC.

Co dělat v případě problému s produktem?

V případě dotazů nebo problémů kontaktujte zákaznickou podporu V-TAC na e-mailové adrese: [e-mail]. Můžete se také obrátit na svého prodejce nebo místního distributora. Uchovejte si doklad o koupi pro případ reklamace v rámci záruky.

Mohu tento reflektor používat v interiéru?

Ano, VT55ST lze používat v interiéru, ale je primárně určen pro venkovní použití (IP65). Ujistěte se, že minimální vzdálenost od osvětlovaných předmětů je alespoň 1 metr. Při vnitřním použití zkontrolujte, zda jsou dodrženy podmínky vlhkosti a teploty.

Jak nastavit úhel svazku?

Reflektor VT55ST má nastavitelný úhel 180°. Po instalaci mírně povolte seřizovací šrouby, nasměrujte svítidlo podle potřeby a poté šrouby opět utáhněte. Dbejte na to, abyste nepřekročili maximální utahovací moment 10,5 N.m.

Jak zlikvidovat tento produkt na konci životnosti?

Tento produkt nevyhazujte do směsného odpadu. Musí být odevzdán na vhodném sběrném místě (sběrný dvůr nebo prodejna) k recyklaci. Navštivte web www.quefairedemesdechets.fr a najděte nejbližší sběrné místo. Pokud je zařízení stále funkční, upřednostněte opravu nebo darování.

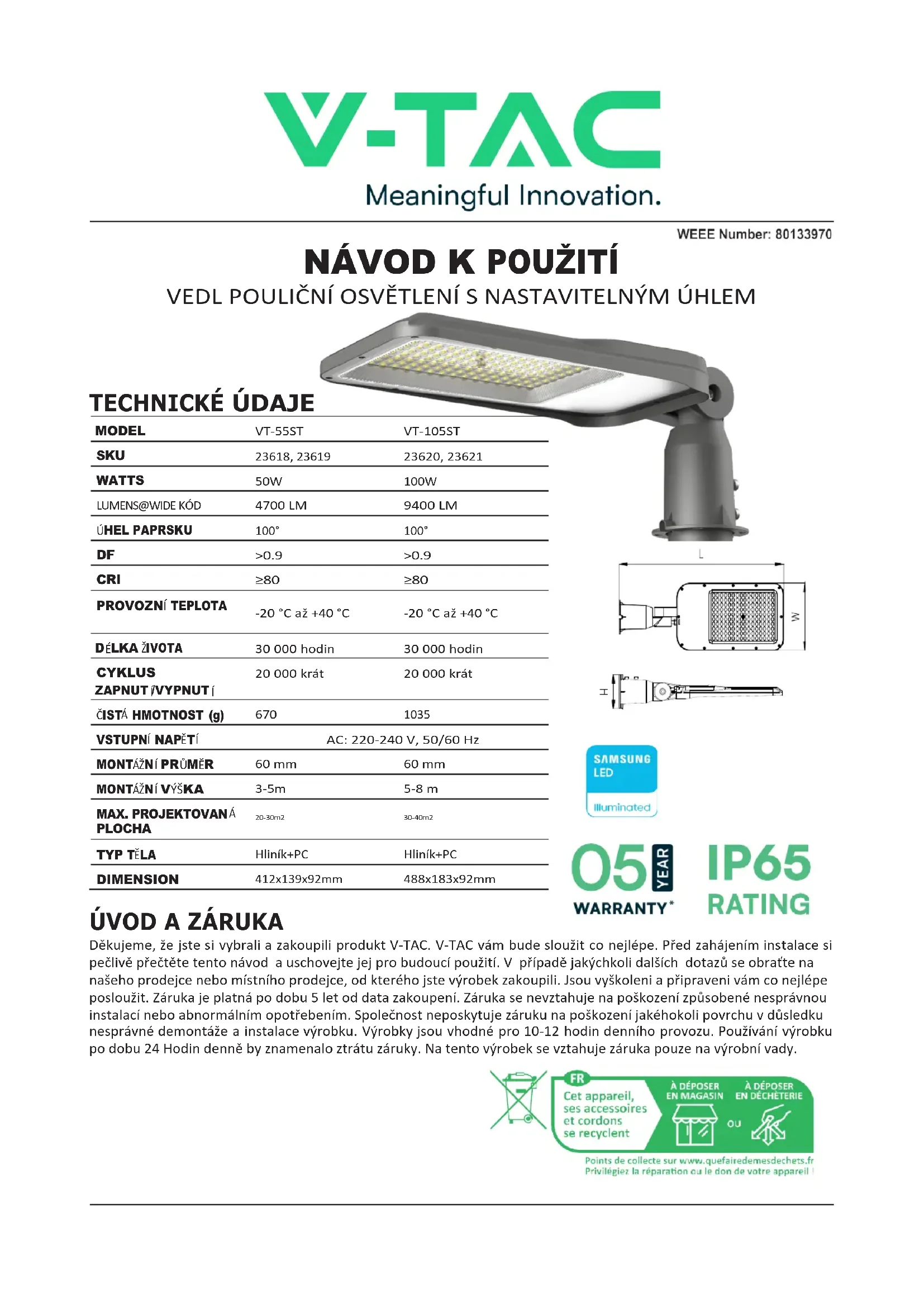

NÁVOD K OBSLUZE VT55ST V-TAC

Děkujeme, že jste si vybrali a zakoupili produkt V-TAC. V-TAC vám bude sloužit co nejlépe. Před zahájením instalace si pečlivě přečtěte tento návod a uschovejte jej pro budoucí použití. V případě jakýchkoli dalších dotazů se obraťte na našeho prodejce nebo místního prodejce, od kterého jste výrobek zakoupili. Jsou vyškoleni a připraveni vám co nejlépe posloužit. Záruka je platná po dobu 5 let od data zakoupení. Záruka se nevztahuje na poškození způsobené nesprávnou instalací nebo abnormálním opotřebením. Společnost neposkytuje záruku na poškození jakéhokoli povrchu v důsledku nesprávné demontáže a instalace výrobku. Výrobky jsou vhodné pro 10-12 hodin denního provozu. Používání výrobku po dobu 24 Hodin denně by znamenalo ztrátu záruky. Na tento výrobek se vztahuje záruka pouze na výrobní vady.

1. Před zahájením instalace nezapomeňte vypnout napájení.
2. Instalaci musí provést kvalifikovaný elektrikář.
3. Světelný zdroj tohoto svítidla není vyměnitelný, po skončení životnosti světelného zdroje je třeba vyměnit celé svítidlo.
4. Pokud dojde k poškození vnějšího ohebného kabelu nebo šňůry tohoto svítidla, musí být vyměněn výhradně výrobcem nebo jeho servisním zástupcem nebo podobně kvalifikovanou osobou, aby se předešlo nebezpečí.
5. Vyměňte prasklý ochranný štít.
6. Minimální vzdálenost od osvětlených objektů 1.m
7. Svorkovnice není součástí dodávky.
8. Správné uzemnění by mělo být zajištěno v celé instalaci.

Toto označení znamená, že tento výrobek by neměl být likvidován společně s ostatním domovním odpadem.

Pozor, nebezpečí úrazu elektrickým proudem.

NÁVOD K INSTALACI

1. Před zahájením instalace vypněte napájení.
2. Připojte kabeláž (hnědý vodič k vodiči pod napětím, modrý vodič k neutrálnímu vodiči, žlutý/zelený vodič k uzemňovacímu vodiči) ke svítidlu podle schématu zapojení. Dbejte na to, abyste použili třížilový napájecí kabel, a ujistěte se, že zemnicí vodič musí být uzemněn. (Velikost vnějšího vodiče 250 mm ±10 mm)

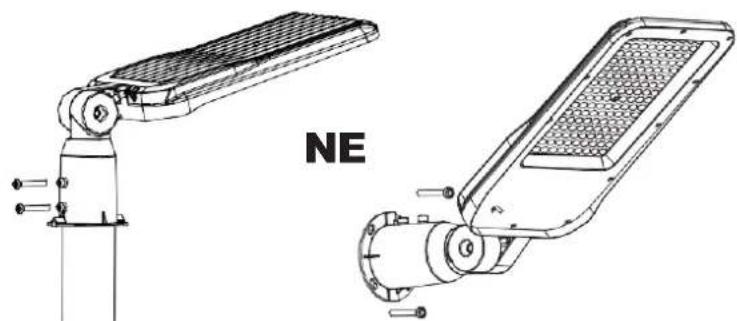

3. Pomocí šroubováku povolte šrouby M6 a nainstalujte pouliční osvětlení na sloup. Poté šrouby M6 utáhněte a ujistěte se, že je pouliční světlo na sloupu správně nainstalováno. Nebo jej přišroubujte přímo ke zdi.
4. Úhel pouličního osvětlení můžete nastavit v rozsahu 180 stupňů podle svých potřeb.
5. Zapněte napájení a otestujte světlo.

DIAGRAM ZAPOJEN

4

POZNÁMKA

• Pokyny pro zapojení: Napájení by mělo být připojeno k vazebnímu sloupku uvnitř rozvodné krabice, jejíž stupeň IP by měl být vyšší než stupeň IP lmapy. Rozvodná skříňka by měla mít upevňovací zařízení pro vodiče. Vnitřní svorkovnice musí odpovídat normě EN 60998-2-1 nebo EN 60998-2-2 (specifikace: tři svorky, nejméně 250 V a 1,5 mm2).
• Uživatel by si měl připravit veškeré potřebné příslušenství a náhradní díly (náhradní díly nejsou součástí dodávky), včetně rozvodné skříně.
• Před instalací zkontrolujte, zda nejsou lampy a svítilny poškozené nebo deformované.
• Chraňte svítidla a svítilny při instalaci a údržbě, zajistěte, aby byly všechny armatury upevněny, připojte těleso svítidla ke sloupu světla pomocí šroubů a zajistěte, aby byl krouticí moment šroubů menší než 10,5 N.m.
• Při údržbě a instalaci se ujistěte, že jsou všechny díly neporušené, a vyměňte všechny poškozené nebo vadné díly.
• Lampy a svítilny používají pro napájecí kabel dvojitý izolovaný drát, v případě poškození jej vyměňte za profesionální, abyste předešli nebezpečí.
• Je normální, že povrch lamp a svítilen má při používání určitou teplotu.

RoHS

V případě jakýchkoli dotazů/potíží s produktem se na nás obratte na adrese: [e-mail]. Pro více informací o sortimentu se prosím obratte na našeho distributora nebo nejbližší prodejce.
