Produkttyp	LED-Strahler mit verstellbarem Winkel
Marke	V-TAC
Modell	VT55ST
Leistung	50 W
Lichtstrom	4700 lm
Abstrahlwinkel	100°
Farbwiedergabeindex (CRI)	≥80
Eingangsspannung	AC 220-240 V, 50/60 Hz
Betriebstemperatur	-20°C bis +40°C
Lebensdauer	30 000 Stunden
Schaltzyklen	20 000 Zyklen
Schutzart	IP65
Abmessungen (L x B x H)	412 x 139 x 92 mm
Nettogewicht	670 g
Gehäusematerial	Aluminium + PC
Montagedurchmesser	60 mm
Montagehöhe	3-5 m
Maximale Projektionsfläche	20-30 m²
Verstellbarer Winkel	180°
Garantie	5 Jahre
Austauschbare Lichtquelle	Nein (gesamte Leuchte am Ende der Lebensdauer ersetzen)
Mindestabstand zu beleuchteten Objekten	1 m
Drahtfarbe	Braun (Phase), Blau (Neutralleiter), Gelb/Grün (Erde)
Zertifizierungen	RoHS, CE

Häufig gestellte Fragen - VT55ST V-TAC

Wie installiere ich den VT55ST Strahler?

Schalten Sie vor der Installation die Stromversorgung aus. Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Schließen Sie die Drähte an: Braun (Phase), Blau (Neutralleiter), Gelb/Grün (Erde). Befestigen Sie die Leuchte an einem Mast (Durchmesser 60 mm) oder direkt an der Wand mit den mitgelieferten M6-Schrauben, mit einem maximalen Anzugsdrehmoment von 10,5 Nm. Stellen Sie den Winkel von 180° nach Bedarf ein, schalten Sie dann die Stromversorgung ein und testen Sie.

Kann ich die Lichtquelle des VT55ST austauschen?

Nein, die Lichtquelle ist nicht austauschbar. Am Ende ihrer Lebensdauer (ca. 30.000 Stunden) muss die gesamte Leuchte ersetzt werden. Bitte wenden Sie sich an einen Fachmann für den Ausbau und die Installation des neuen Produkts.

Wie lange ist die Garantie für dieses Produkt?

Die Garantie beträgt 5 Jahre ab Kaufdatum. Sie deckt nur Herstellungsfehler ab. Die tägliche Nutzung sollte 10-12 Stunden nicht überschreiten; bei 24-Stunden-Betrieb erlischt die Garantie. Schäden durch falsche Installation oder ungewöhnliche Abnutzung sind nicht abgedeckt.

Welche Art von Anschlussdose sollte ich verwenden?

Die Anschlussdose muss eine Schutzart haben, die höher ist als die der Leuchte (IP65), und mit einer Vorrichtung zur Befestigung der Drähte ausgestattet sein. Die innere Klemmleiste muss den Normen EN 60998-2-1 oder EN 60998-2-2 entsprechen (drei Klemmen, mindestens 250 V und 1,5 mm²). Die Klemmleiste ist nicht im Lieferumfang enthalten, Sie müssen sie selbst bereitstellen.

Wie reinige und pflege ich den Strahler?

Schalten Sie vor der Reinigung die Stromversorgung aus. Verwenden Sie ein weiches, trockenes Tuch zum Abwischen der Oberfläche. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Überprüfen Sie regelmäßig, ob Schrauben und Anschlüsse fest sitzen. Wenn die Schutzabdeckung gerissen ist, ersetzen Sie sie sofort.

Ist der VT55ST mit einem Dimmer kompatibel?

Die technischen Daten geben keine Kompatibilität mit einem Dimmer an. Es wird empfohlen, keinen Dimmer zu verwenden, um Fehlfunktionen oder Schäden zu vermeiden. Verwenden Sie nur eine Standardnetzversorgung von 220-240 V AC.

Was tun bei Problemen mit dem Produkt?

Bei Fragen oder Problemen wenden Sie sich an den V-TAC-Kundendienst unter der E-Mail-Adresse: [e-mail]. Sie können sich auch an Ihren Händler oder lokalen Distributor wenden. Bewahren Sie den Kaufbeleg für etwaige Garantieansprüche auf.

Kann ich diesen Strahler im Innenbereich verwenden?

Ja, der VT55ST kann im Innenbereich verwendet werden, ist aber hauptsächlich für den Außenbereich ausgelegt (IP65). Stellen Sie sicher, dass der Mindestabstand zu beleuchteten Objekten mindestens 1 Meter beträgt. Bei Innenanwendung prüfen Sie, ob die Feuchtigkeits- und Temperaturbedingungen eingehalten werden.

Wie stelle ich den Abstrahlwinkel ein?

Der VT55ST Strahler hat einen verstellbaren Winkel von 180°. Nach der Installation lösen Sie leicht die Einstellschrauben, richten Sie die Leuchte nach Bedarf aus und ziehen Sie die Schrauben wieder fest. Achten Sie darauf, das maximale Anzugsdrehmoment von 10,5 Nm nicht zu überschreiten.

Wie entsorge ich dieses Produkt am Ende seiner Lebensdauer?

Entsorgen Sie dieses Produkt nicht mit dem Hausmüll. Es muss an einer geeigneten Sammelstelle (Recyclinghof oder im Handel) zur Wiederverwertung abgegeben werden. Besuchen Sie die Website www.quefairedemesdechets.fr (oder entsprechende lokale Seite) um die nächste Sammelstelle zu finden. Bevorzugen Sie Reparatur oder Spende, wenn das Gerät noch funktionsfähig ist.

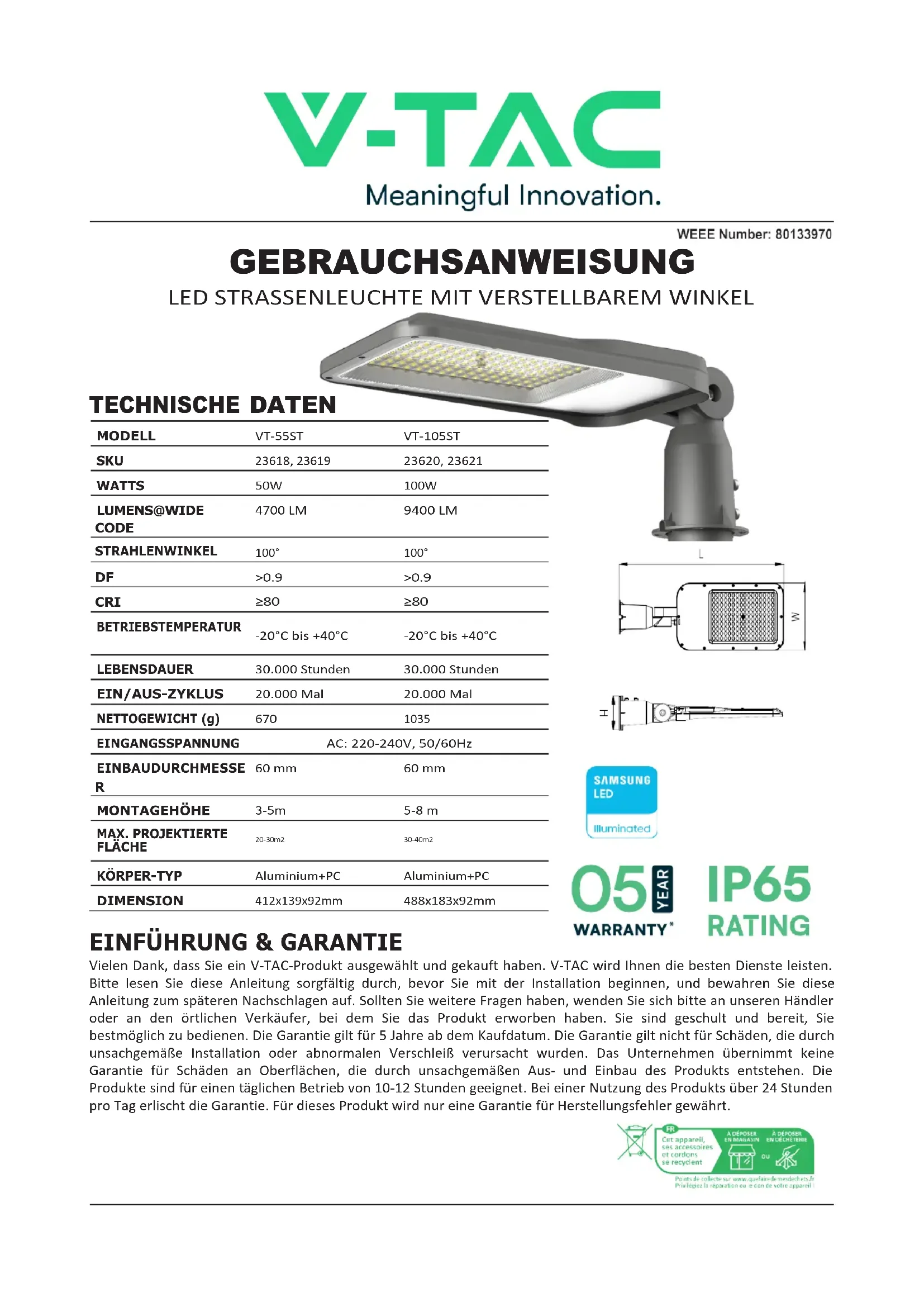

BEDIENUNGSANLEITUNG VT55ST V-TAC

EINFÜHRUNG & GARANTIE

Vielen Dank, dass Sie ein V-TAC-Produkt ausgewählt und gekauft haben. V-TAC wird Ihnen die besten Dienste leisten. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen, und bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Sollten Sie weitere Fragen haben, wenden Sie sich bitte an unseren Händler oder an den örtlichen Verkäufer, bei dem Sie das Produkt erworben haben. Sie sind geschult und bereit, Sie bestmöglich zu bedienen. Die Garantie gilt für 5 Jahre ab dem Kaufdatum. Die Garantie gilt nicht für Schäden, die durch unsachgemäße Installation oder abnormalen Verschleiß verursacht wurden. Das Unternehmen übernimmt keine Garantie für Schäden an Oberflächen, die durch unsachgemäßen Aus- und Einbau des Produkts entstehen. Die Produkte sind für einen täglichen Betrieb von 10-12 Stunden geeignet. Bei einer Nutzung des Produkts über 24 Stunden pro Tag erlischt die Garantie. Für dieses Produkt wird nur eine Garantie für Herstellungsfehler gewährt.

1. Bitte stellen Sie sicher, dass Sie den Strom abschalten, bevor Sie mit der Installation beginnen.
2. Die Installation muss von einem qualifizierten Elektriker durchgeführt werden.
3. Die Lichtquelle dieser Leuchte ist nicht austauschbar. Wenn die Lichtquelle ihr Lebensende erreicht hat, sollte die gesamte Leuchte ausgetauscht werden.
4. Wenn die externe flexible Leitung oder das Kabel dieser Leuchte beschädigt ist, muss sie/es ausschließlich durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefährdung zu vermeiden.
5. Ersetzen Sie alle gerissenen Schutzschilde.
6. Mindestabstand zu beleuchteten Objekten 1 m.
7. Klemmenblock nicht enthalten.
8. Die ordnungsgemäße Erdung sollte während der gesamten Installation gewährleistet sein.

Diese Kennzeichnung weist darauf hin, dass dieses Produkt nicht mit anderen Haushaltsabfällen entsorgt werden darf.

Vorsicht, Gefahr eines Stromschlags.

INSTALLATIONSANWEISUNGEN

1. Schalten Sie die Stromversorgung aus, bevor Sie mit der Installation beginnen.
2. Verbinden Sie die Kabel (braunes Kabel mit dem stromführenden Kabel, blaues Kabel mit dem neutralen Kabel, gelbes/grünes Kabel mit dem Erdungskabel) mit der Leuchte wie im Schaltplan dargestellt. Bitte stellen Sie sicher, dass Sie ein 3-adriges Netzkabel verwenden und dass das Erdungskabel geerdet ist. (Äußere Kabelgröße 250mm ±10mm)

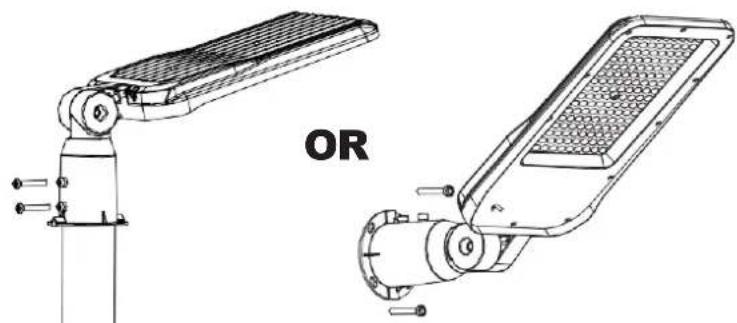

3. Lösen Sie die M6-Schrauben mit dem Schraubendreher und montieren Sie die Straßenlaterne auf dem Mast. Ziehen Sie dann die M6-Schrauben fest und stellen Sie sicher, dass die Straßenlaterne richtig auf dem Mast installiert ist. Oder schrauben Sie sie direkt an die Wand.
4. Stellen Sie den Winkel der Straßenlaterne in einem Bereich von 180 Grad ein, um Ihren Beleuchtungsanforderungen gerecht zu werden.
5. Schalten Sie den Strom ein, um das Licht zu testen.

VERKABELUNGSDIAGRAMM

Neutraileiter kann blau oder schwarz
sein Erdleiter kann grün-gelb sein
Stromleiter kann rot oder braun sein

4

• Anweisungen zur Verkabelung: Der Strom sollte an die Anschlussklemme in der Anschlussdose angeschlossen werden, deren IP-Grad höher sein sollte als der IP-Grad der Lmap. Und die Anschlussdose sollte eine Befestigungsvorrichtung für die Drähte haben. Die Klemmenleiste im Inneren muss der EN 60998-2-1 oder EN 60998-2-2 entsprechen (Spezifikation: drei Klemmen, mindestens 250 V und 1,5 mm2).
• Der Benutzer sollte alle notwendigen Zubehör- und Ersatzteile vorbereiten (Ersatzteile werden nicht mitgeliefert), einschließlich der Anschlussdose.
• Überprüfen Sie die Lampen und Laternen vor der Installation, um sicherzustellen, dass sie nicht beschädigt oder verformt sind.
• Schützen Sie die Lampen und Laternen während der Installation und Wartung, stellen Sie sicher, dass alle Beschläge befestigt sind, verbinden Sie den Lampenkörper mit dem Lichtmast mit Schrauben und stellen Sie sicher, dass das Schraubendrehmoment weniger als 10,5 N.m beträgt.
• Vergewissern Sie sich bei der Wartung und Installation, dass alle Teile intakt sind, und ersetzen Sie alle beschädigten oder defekten Teile.
  • Die Lampen und Laternen verwenden ein doppelt isoliertes Kabel für das Stromkabel, ersetzen Sie es durch einen Fachmann, wenn es einen Bruch gibt, um Gefahren zu vermeiden.
• Es ist normal, dass die Oberfläche von Lampen und Laternen eine bestimmte Temperatur hat, wenn sie in Betrieb sind.

OHNE AKKU

WICHTIGE HINWEISE:

• Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Altgeräte dürfen nicht mit anderem Hausmüll entsorgt werden.
• Besitzer von Altgeräten am Ende der Nutzungsdauer müssen das Gerät bei den von den öffentlichen Entsorgungsträgern oder Händlern eingerichteten Sammelstellen zurückgeben. Diese Rücksendung ist für Sie mit keinen Kosten verbunden.
• Besitzer von Altgeräten sind verpflichtet, Lampen vor der Rückgabe zerstörungsfrei aus dem Altgerät zu entfernen.

• Das Symbol „Gekreuzte Mülltonnen“ weist darauf hin, dass dieses Produkt nicht mit dem anderen Hausmüll entsorgt werden darf und am Ende seiner Lebensdauer vom unsortierten Hausmüll getrennt gesammelt werden muss.
• Bei der Entsorgung von Elektrogeräten auf Deponien oder Halden können Schadstoffe ins Grundwasser gelangen und in die Nahrungskette gelangen und Ihre Gesundheit und Ihr Wohlbefinden schädigen.
• Unter folgendem Link gelangen Sie zum Online-Verzeichnis der Sammel- und Rückgabestellen: https://www.ear-system.de/ear-verzeichnis/sammel-und-ruecknahmestellen

RoHS

Falls Sie Fragen oder Probleme mit dem Produkt haben, wenden Sie sich bitte an uns: [e-mail]. Für weitere Produkte kontaktieren Sie bitte unseren Distributor oder den nächsten Händler.
