Type de produit	Lampadaire LED à angle réglable
Marque	V-TAC
Modèle	VT55ST
Puissance	50 W
Flux lumineux	4700 lm
Angle du faisceau	100°
Indice de rendu des couleurs (IRC)	≥80
Tension d'entrée	AC 220-240 V, 50/60 Hz
Température de fonctionnement	-20°C à +40°C
Durée de vie	30 000 heures
Cycles de commutation	20 000 cycles
Indice de protection	IP65
Dimensions (L x l x H)	412 x 139 x 92 mm
Poids net	670 g
Matériau du boîtier	Aluminium + PC
Diamètre de montage	60 mm
Hauteur de montage	3-5 m
Surface de projection maximale	20-30 m²
Angle réglable	180°
Garantie	5 ans
Source lumineuse remplaçable	Non (remplacer l'ensemble du luminaire en fin de vie)
Distance minimale des objets éclairés	1 m
Couleur du fil	Marron (phase), Bleu (neutre), Jaune/Vert (terre)
Certifications	RoHS, CE

FOIRE AUX QUESTIONS - VT55ST V-TAC

Comment installer le lampadaire VT55ST ?

Avant toute installation, coupez l'alimentation électrique. L'installation doit être effectuée par un électricien qualifié. Connectez les fils : marron (phase), bleu (neutre), jaune/vert (terre). Fixez le luminaire sur un poteau (diamètre 60 mm) ou directement au mur à l'aide des vis M6 fournies, en serrant au couple maximal de 10,5 N.m. Réglez l'angle de 180° selon vos besoins, puis mettez sous tension pour tester.

Puis-je remplacer la source lumineuse du VT55ST ?

Non, la source lumineuse n'est pas remplaçable. Lorsqu'elle atteint sa fin de vie (environ 30 000 heures), l'ensemble du luminaire doit être remplacé. Veuillez contacter un professionnel pour le démontage et l'installation du nouveau produit.

Quelle est la garantie de ce produit ?

La garantie est de 5 ans à compter de la date d'achat. Elle couvre uniquement les défauts de fabrication. L'utilisation quotidienne ne doit pas dépasser 10 à 12 heures ; une utilisation 24h/24 annule la garantie. Les dommages dus à une installation incorrecte ou à une usure anormale ne sont pas couverts.

Quel type de boîte de jonction dois-je utiliser ?

La boîte de jonction doit avoir un indice IP supérieur à celui du luminaire (IP65) et être équipée d'un dispositif de fixation pour les fils. Le bornier intérieur doit être conforme aux normes EN 60998-2-1 ou EN 60998-2-2 (trois bornes, au moins 250 V et 1,5 mm²). Le bornier n'est pas inclus, vous devez le fournir.

Comment nettoyer et entretenir le lampadaire ?

Avant tout nettoyage, coupez l'alimentation électrique. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits abrasifs ou de solvants. Vérifiez régulièrement que les vis et les connexions sont bien serrées. Si l'écran de protection est fissuré, remplacez-le immédiatement.

Le VT55ST est-il compatible avec un variateur ?

Les spécifications techniques n'indiquent pas de compatibilité avec un variateur. Il est recommandé de ne pas utiliser de variateur pour éviter tout dysfonctionnement ou dommage. Utilisez uniquement une alimentation secteur standard de 220-240 V AC.

Que faire en cas de problème avec le produit ?

Pour toute question ou problème, contactez le support client V-TAC à l'adresse email : [e-mail]. Vous pouvez également vous adresser à votre revendeur ou distributeur local. Conservez la preuve d'achat pour toute réclamation sous garantie.

Puis utiliser ce lampadaire en intérieur ?

Oui, le VT55ST peut être utilisé en intérieur, mais il est principalement conçu pour l'extérieur (IP65). Assurez-vous que la distance minimale par rapport aux objets éclairés est d'au moins 1 mètre. Pour un usage intérieur, vérifiez que les conditions d'humidité et de température sont respectées.

Comment régler l'angle du faisceau ?

Le lampadaire VT55ST dispose d'un angle réglable de 180°. Après installation desserrez légèrement les vis de réglage, orientez le luminaire selon vos besoins, puis resserrez les vis. Veillez à ne pas dépasser le couple de serrage maximal de 10,5 N.m.

Comment éliminer ce produit en fin de vie ?

Ne jetez pas ce produit avec les déchets ménagers. Il doit être déposé dans un point de collecte approprié (déchèterie ou magasin) pour recyclage. Consultez le site www.quefairedemesdechets.fr pour trouver le point de collecte le plus proche. Privilégiez la réparation ou le don si l'appareil est encore fonctionnel.

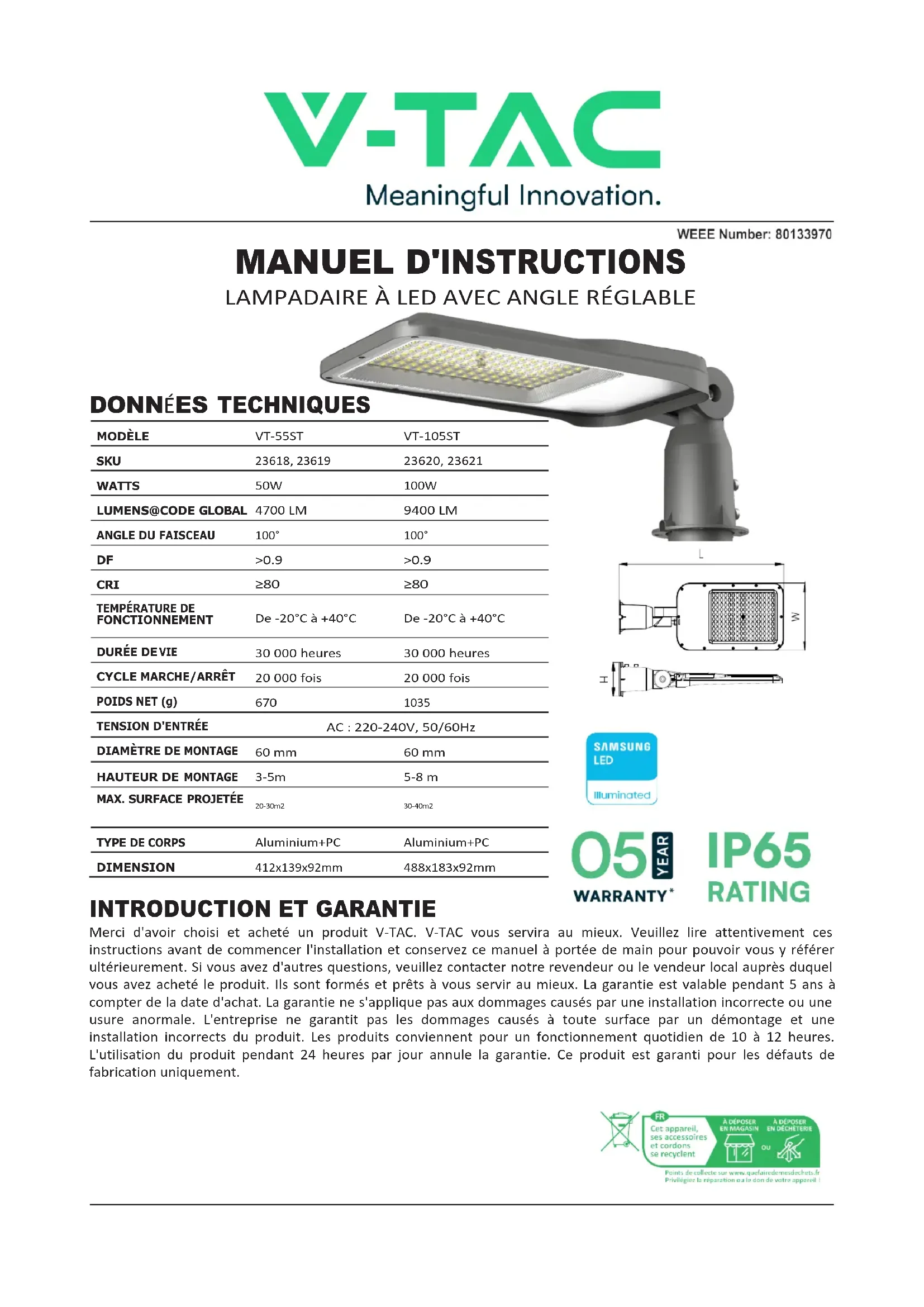

MODE D'EMPLOI VT55ST V-TAC

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil l

WARNING

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil

VAROVÁNÍ

Merci d'avoir choisi et acheté un produit V-TAC. V-TAC vous servira au mieux. Veuillez lire attentivement ces instructions avant de commencer l'installation et conservez ce manuel à portée de main pour pouvoir vous y référer ultérieurement. Si vous avez d'autres questions, veuillez contacter notre revendeur ou le vendeur local auprès duquel vous avez acheté le produit. Ils sont formés et prêts à vous servir au mieux. La garantie est valable pendant 5 ans à compter de la date d'achat. La garantie ne s'applique pas aux dommages causés par une installation incorrecte ou une usure anormale. L'entreprise ne garantit pas les dommages causés à toute surface par un démontage et une installation incorrects du produit. Les produits conviennent pour un fonctionnement quotidien de 10 à 12 heures. L'utilisation du produit pendant 24 heures par jour annule la garantie. Ce produit est garanti pour les défauts de fabrication uniquement.

FR

Cet appareil, ses accessoires et cordons se recyclent

À DÉPOSER EN MACRÉIN

A DEPOSER EN DÉCRISÉU

Points de collecte sur www.quafairedemesdecharts.fr Privilégique la réparation ou le don de votre appareil

AVERTISSEMENT

1. Veillez à couper l'alimentation électrique avant de commencer l'installation.
2. L'installation doit être effectuée par un électricien qualifié.
3. La source lumineuse de ce luminaire n'est pas remplaçable. Lorsque la source lumineuse atteint sa fin de vie, l'ensemble du luminaire doit être remplacé.
4. Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé exclusivement par le fabricant ou son agent de service ou une personne qualifiée similaire afin d'éviter tout danger.
5. Remplacer tout écran de protection fissuré.
6. Distance minimale par rapport aux objets éclairés : 1 m.
7. Le bornier n'est pas inclus.
8. Une mise à la terre correcte doit être assurée tout au long de l'installation.

Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers.

Attention, risque de choc électrique.

INSTRUCTIONS D'INSTALLATION

1. Couper l'alimentation électrique avant de commencer l'installation.
2. Connectez le câblage (le fil marron au fil sous tension, la ligne bleue au fil neutre, la ligne jaune/verte au fil de terre) au luminaire comme indiqué dans le schéma de câblage. Veillez à utiliser un cordon d'alimentation à trois fils et assurez-vous que le fil de terre est mis à la terre. (Taille du fil extérieur 250 mm ±10 mm)
3. Desserrez les vis M6 à l'aide du tournevis et installez le lampadaire sur le poteau. Serrez ensuite les vis M6 et assurez-vous que le lampadaire est correctement installé sur le poteau. Vous pouvez également le visser directement au mur.
4. Réglez l'angle du lampadaire sur une plage de 180 degrés pour répondre à vos besoins d'éclairage.
5. Mettez l'appareil sous tension pour tester la lumière.

• Instructions de câblage : L'alimentation doit être connectée à des bornes à l'intérieur de la boîte de jonction, dont l'indice IP doit être supérieur à l'indice IP de la carte. La boîte de jonction doit être équipée d'un dispositif de fixation pour les fils. Le bornier intérieur doit être conforme à la norme EN 60998-2-1 ou EN 60998-2-2 (spécification : trois bornes, au moins 250 V et 1,5 mm2).
• L'utilisateur doit préparer tous les accessoires et pièces de rechange nécessaires (les pièces de rechange ne sont pas fournies), y compris l a boîte de jonction.
• Inspectez les lampes et les lanterns avant l'installation pour vous assurer qu'elles ne sont pas endommagées ou déformées.
• Protégez les lampes et les lanternes pendant l'installation et l'entretien, assurez-vous que tous les accessoires sont fixés, connectez le corps de la lampe au poteau d'éclairage à l'aide de vis, et assurez-vous que le couple de serrage des vis est inférieur à 10,5 N.m.
• Lors de l'entretien et de l'installation, assurez-vous que toutes les pièces sont intactes et remplacez toutes les pièces endommagées ou défectueuses.
• Les lampes et les lanternes utilisent un fil à double isolation pour le cordon d'alimentation, remplacez-le par un professionnel en cas de rupture afin d'éviter tout danger.
• Il est normal que la surface des lampes et des lanternes ait une certaine température lorsqu'elles sont utilisées.

RoHS

En cas de question/problème concernant le produit, veuillez nous contacter à l'adresse suivante : [e-mail]. Pour une gamme de produits plus étendue, veuillez contacter notre distributeur ou les revendeurs les plus proches.

V-TAC EUROPE LTD. Bulgarie, Plovdiv 4000, bul.L.Karavelow 9B

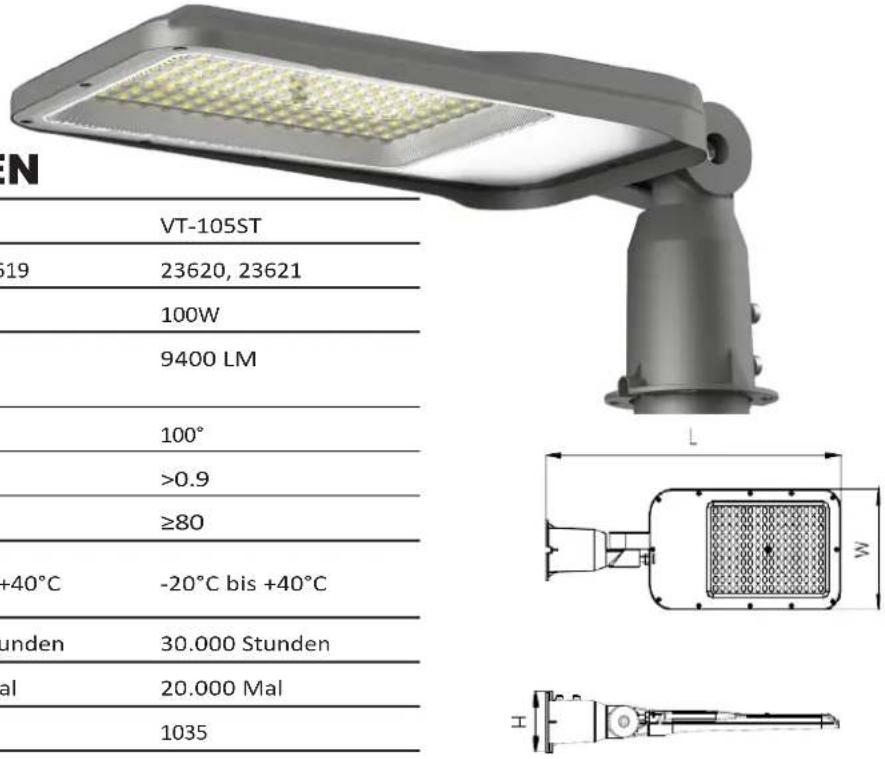

GEBRAUCHSANWEISUNG

LED STRASSENLEUCHTE MIT VERSTELLBAREM WINKEL

05 YEAR

WARRANTY*

IP65

RATING

TECHNISCHE DATEN

MODELL	VT-55ST	VT-105ST
SKU	23618, 23619	23620, 23621
WATTS	50W	100W
LUMENS@WIDE CODE	4700 LM	9400 LM
STRAHLENWINKEL	100°	100°
DF	>0.9	>0.9
CRI	≥80	≥80
BETRIEBSTEMPERATUR	-20°C bis +40°C	-20°C bis +40°C
LEBENSDAUER	30.000 Stunden	30.000 Stunden
EIN/AUS-ZYKLUS	20.000 Mal	20.000 Mal
NETTOGEWICHT (g)	670	1035
EINGANGSSPANNUNG	AC: 220-240V, 50/60Hz
EINBAUDURCHMESSE R	60 mm	60 mm
MONTAGEHÖHE	3-5m	5-8 m
MAX. PROJEKTIERTE FLÄCHE	20-30m2	30-40m2
KÖRPER-TYP	Aluminium+PC	Aluminium+PC
DIMENSION	412x139x92mm	488x183x92mm
