MANUAL DE USUARIO VT55ST V-TAC

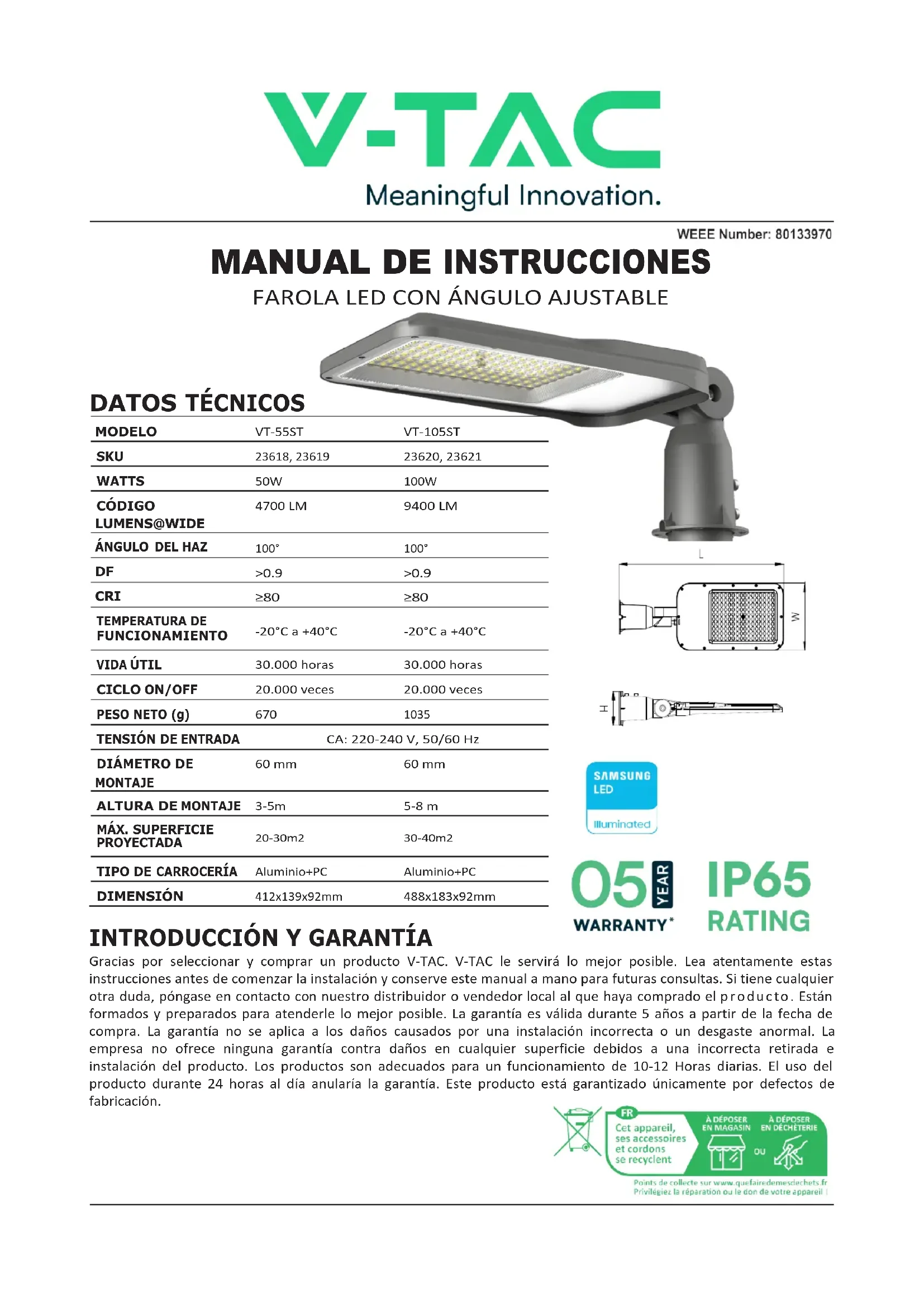

MANUAL DE INSTRUCCIONES

FAROLA LED CON ÁNGULO AJUSTABLE

DATOS TÉCNICOS

MODELO	VT-55ST	VT-105ST
SKU	23618, 23619	23620, 23621
WATTS	50W	100W
CÓDIGO LUMENS@WIDE	4700 LM	9400 LM
ÁNGULO DEL HAZ	100°	100°
DF	>0.9	>0.9
CRI	≥80	≥80
TEMPERATURA DE FUNCIONAMIENTO	-20°C a +40°C	-20°C a +40°C
VIDA ÚTIL	30.000 horas	30.000 horas
CICLO ON/OFF	20.000 veces	20.000 veces
PESO NETO (g)	670	1035
TENSIÓN DE ENTRADA	CA: 220-240 V, 50/60 Hz
DIÁMETRO DE MONTAJE	60 mm	60 mm
ALTURA DE MONTAJE	3-5m	5-8 m
MÁX. SUPERFICIE PROYECTADA	20-30m2	30-40m2
TIPO DE CARROCERÍA	Aluminio+PC	Aluminio+PC

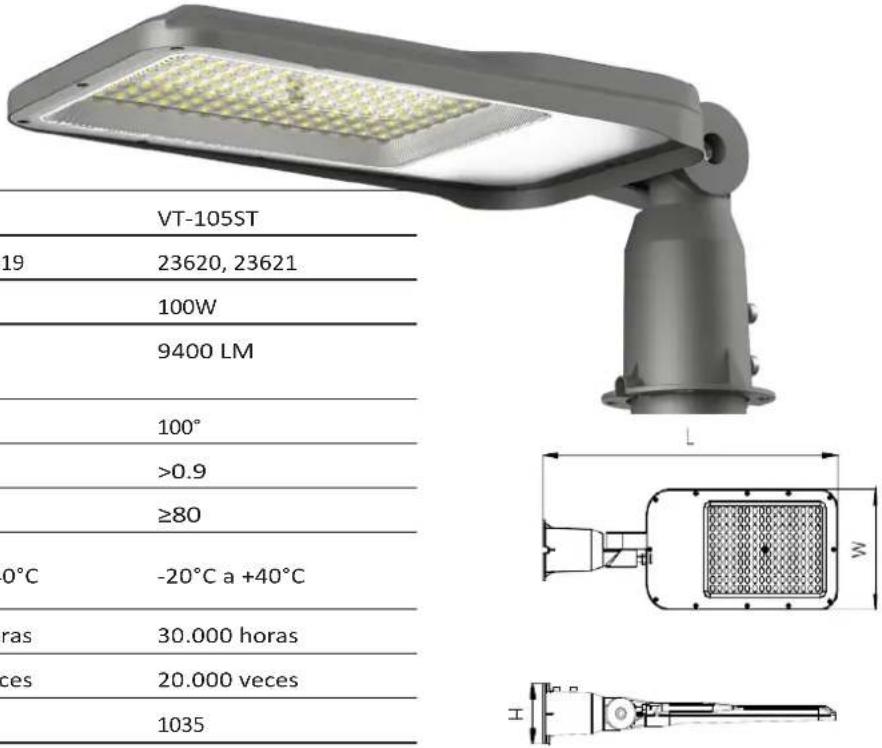

DIMENSIÓN	412x139x92mm	488x183x92mm

VT-105ST 19 23620, 23621 100W 9400 LM 100° >0.9 ≥80 0°C -20°C a +40°C ras 30.000 horas ces 20.000 veces 1035

05 YEAR

WARRANTY*

IP65

RATING

INTRODUCCIÓN Y GARANTÍA

Gracias por seleccionar y comprar un producto V-TAC. V-TAC le servirá lo mejor posible. Lea atentamente estas instrucciones antes de comenzar la instalación y conserve este manual a mano para futuras consultas. Si tiene cualquier otra duda, póngase en contacto con nuestro distribuidor o vendedor local al que haya comprado el producto. Están formados y preparados para atenderle lo mejor posible. La garantía es válida durante 5 años a partir de la fecha de compra. La garantía no se aplica a los daños causados por una instalación incorrecta o un desgaste anormal. La empresa no ofrece ninguna garantía contra daños en cualquier superficie debidos a una incorrecta retirada e instalación del producto. Los productos son adecuados para un funcionamiento de 10-12 Horas diarias. El uso del producto durante 24 horas al día anularía la garantía. Este producto está garantizado únicamente por defectos de fabricación.

1. Asegúrese de desconectar la alimentación antes de iniciar la instalación.
2. La instalación debe ser realizada por un electricista cualificado.
3. La fuente de luz de esta luminaria no es sustituible, cuando la fuente de luz llegue al final de su vida útil deberá sustituirse toda la luminaria.
4. Si el cable o cordón flexible externo de esta luminaria está dañado, deberá ser sustituido exclusivamente por el fabricante o su agente de servicio o una persona cualificada similar con el fin de evitar riesgos.
5. Sustituya cualquier pantalla protectora agrietada.
6. Distancia mínima a objetos iluminados 1m.
7. Bloque de terminales no incluido.
8. Debe garantizarse una conexión a tierra adecuada en toda la instalación.

Esta marca indica que este producto no debe eliminarse con otros residuos domésticos.

Precaución, riesgo de descarga eléctrica.

INSTRUCCIONES DE INSTALACIÓN

1. Desconecte la alimentación antes de iniciar la instalación.
2. Conecte el cableado (el cable marrón al cable de corriente, la línea azul al cable neutro y la línea amarilla/verde al cable de tierra) a la luminaria tal y como se muestra en el diagrama de cableado. Asegúrese de utilizar un cable de alimentación de 3 hilos y de que el cable de tierra esté conectado a tierra. (Tamaño del cable exterior 250mm ±10mm)

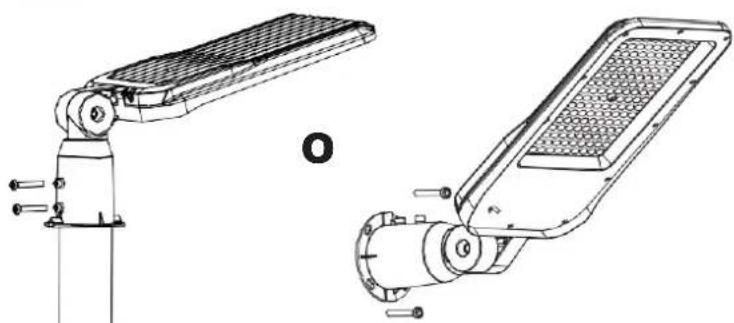

3. Afloje los tornillos M6 con el destornillador e instale la farola en el poste. A continuación, apriete los tornillos M6 y asegúrese de que la farola está correctamente instalada en el poste. O atorníllela directamente a la pared.
4. Ajuste el ángulo de la farola dentro de un rango de 180 grados para adaptarlo a sus necesidades de iluminación.
5. Conecta la alimentación para probar la luz.

El suministro de neutro cuando sus
□ 1. E. S. S. M. M. M.
azul o negro El suministro de tierra

4

• Instrucciones de cableado: La alimentación debe conectarse a un poste de conexión dentro de la caja de conexiones, cuyo grado IP debe ser superior al grado IP del mapa. La caja de conexiones debe disponer de un dispositivo de sujeción para los cables. El bloque de terminales interior debe cumplir la norma EN 60998-2-1 o EN 60998-2-2 (especificación: tres terminales, al menos 250 V y 1,5 mm2).
• El usuario debe preparar todos los accesorios y piezas de repuesto necesarios (las piezas de repuesto no se suministran), i n c l u i d a la caja de conexiones.
• Inspeccione las lámparas y linternas antes de la instalación para asegurarse de que no presentan daños ni deformaciones.
• Proteja las lámparas y linternas durante la instalación y el mantenimiento, asegúrese de que todos los accesorios estén fijos, conecte el cuerpo de la lámpara al poste de luz mediante tornillos y asegúrese de que el par de apriete de los tornillos sea inferior a 10,5 N.m.
• Durante el mantenimiento y la instalación, asegúrese de que todas las piezas estén intactas y sustituya cualquier pieza dañada o defectuosa.
• Las lámparas y linternas utilizan un cable de doble aislamiento para el cable de alimentación, sustitúyelo por uno profesional si h a y alguna rotura para evitar peligros.
• Es normal que la superficie de las lámparas y linternas tenga cierta temperatura cuando están en uso.

RoHS
