РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ VT55ST V-TAC

VT-105ST 19 23620, 23621 100W 9400 LM 100° >0.9 ≥80 о +40°C От -20°C до +40°C са 30 000 часа ти 20 000 пъти 1035

05 YEAR

WARRANTY*

IP65

RATING

ТЕХНИЧЕСКИ ДАННИ

МОДЕЛ	VT-55ST	VT-105ST
SKU	23618, 23619	23620, 23621
WATTS	50W	100W
LUMENS@WIDE КОД	4700 LM	9400 LM
ЪГЪЛ НА ЛЪЧА	100°	100°
DF	>0.9	>0.9
CRI	≥80	≥80
РАБОТНА ТЕМПЕРАТУРА	От -20°C до +40°C	От -20°C до +40°C
ПРОДЪЛЖИТЕЛНОСТ НА ЖИВОТА	30 000 часа	30 000 часа
ЦИКЪЛ НА ВКЛЮЧВАНЕ/ИЗКЛЮЧВАНЕ	20 000 пъти	20 000 пъти
НЕТНО ТЕГЛО (g)	670	1035
ВХОДНО НАПРЕЖЕНИЕ	AC: 220-240V, 50/60Hz
МОНТАЖЕН ДИАМЕТЪР	60 мм	60 мм
МОНТАЖНА ВИСОЧИНА	3-5m	5-8 m
MAX. ПРОЕКТИРАНА ПЛОЩ	20 30m2	30 40m2
ТИП НА ТЯЛОТО	Алуминий+PC	Алуминий+PC
РАЗМЕР	412x139x92mm	488x183x92 mm

Благодарим ви, че избрахте и закупихте продукт на V-TAC. V-TAC ще ви служи по най-добрия начин. Моля, прочетете внимателно тези инструкции, преди да започнете монтажа, и съхранявайте това ръководство за бъдещи справки. Ако имате някакви други въпроси, моля, свържете се с нашия дилър или с местния продавач, от когото сте закупили продукта. Те са обучени и са готови да ви обслужат по най-добрия начин. Гаранцията е валидна за срок от 5 години от датата на закупуване. Гаранцията не важи за повреди, причинени от неправилен монтаж или необичайно износване. Фирмата не дава гаранция за повреди н а повърхности, дължащи се на неправилно демонтиране и инсталиране на продукта. Продуктите са подходящи за 10-12-часова ежедневна работа. Използването на продукта в продължение на 24 часа на ден води до отпадане на гаранцията. Този продукт има гаранция само за производствени дефекти.

ПРЕДУПРЕЖДЕНИЕ

1. Моля, уверете се, че сте изключили захранването, преди да започнете монтажа.

2. Монтажът трябва да се извърши от квалифициран електротехник.

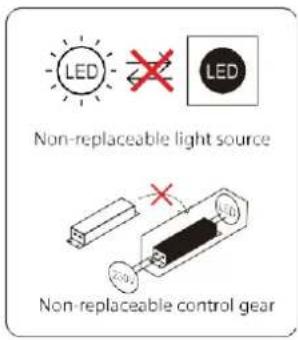

3. Източникът на светлина на това осветително тяло не може да се заменя, а когато изтече срокът на експлоатация на източника на светлина, трябва да се смени цялото осветително тяло.

4. Ако външният гъвкав кабел или шнур на това осветително тяло е повреден, той трябва да бъде подменен единствено от производителя, неговия серверен агент или подобно квалифицирано лице, за да се избегне опасност.

5. Заменете всеки спукан защитен щит.

1. Минимално разстояние от осветени обекти 1 м.

2. Клемният блок не е включен.

3. По време на инсталацията трябва да се осигури правилно заземяване.

Тази маркировка показва, че този продукт не трябва да се изхвърля заедно с други битови отпадъци.

1. Изключете захранването, преди да започнете монтажа.

2. Свържете кабелите (кафявит проводник към проводника под напрежение, синята линия към неутралния проводник, жълто-зелената линия към заземяващия проводник) към осветителното тяло, както е показано на схемата на свързване. Моля, уверете се, че използвате 3-жилен захранващ кабел и се уверете, че заземителният проводник трябва да е заземен. (Външен размер на проводника 250 мм ±10 мм)

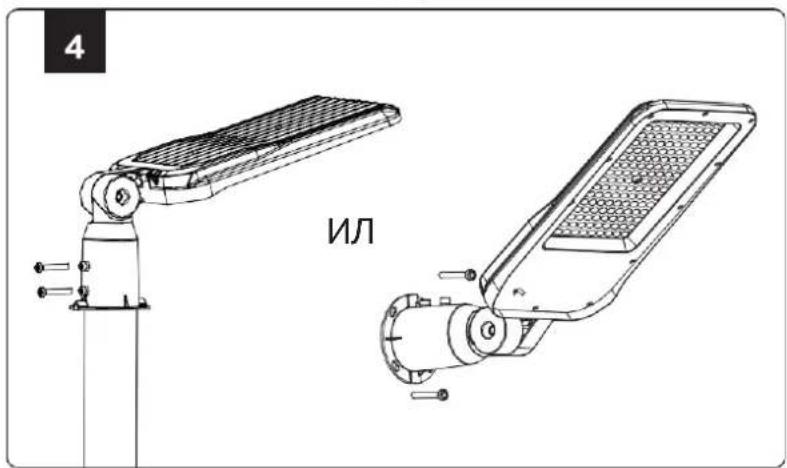

3. Разхлабете винтовете М6 с помощта на отвертката и монтирайте уличното осветление на стълба. След това затегнете винтовете М6 и се уверете, че уличното осветление е правилно монтирано на стълба. Или го завийте директно към стената.

4. Регулирайте ъгъла на уличното осветление в диапазон от 180 градуса, за да отговаря на нуждите ви от осветление.

5. Включете захранването, за да тествате светлината.

3 Жълто Зелено Кафяво Синьо ДИАГРАМА НА ВКЛЮЧВАНЕТО Неутралното захранване може да Бъде синьо или черно

• Инструкции за свързване: Захранването трябва да се свърже към свързващия стълб в разклонителната кутия, чийто IP клас трябва да е по-висок от IP класа на Imar. Разклонителната кутия трябва да има устройство за закрепване на проводниците. Вътрешният терминален блок трябва да отговаря на EN 60998-2-1 или EN 60998-2-2 (спецификация: три терминала, поне 250 V и 1,5 mm2).
• Потребителят трябва да подготовки всички необходими аксесоари и резервни части (Резервни части не са предвидени), в ключително разклонителна кутия.
• Преди да монтирате лампите и фенерите, ги проверете, за да се уверите, че нямат повреди или деформации.
• Защитете лампите и фенерите по време на монтажа и поддръжката, уверете се, че всички фитинги са фиксирани, свържете корпуса на лампата към стълба за осветление с помощта на винтове и се уверете, че въртящият момент на винта е по-малък от 10,5 N.m.
• По време на поддръжката и монтажа се уверете, че всички части са непокътнати, и заменете всички повредени или дефектни части.
• Лампите и фенерите използват двойно изолиран проводник за захранващия кабел, заменете го с професионален, ако има счупване, за да избегнете опасност.
• Нормално е повърхността на лампите и фенерите да има определена температура, когато се използват.

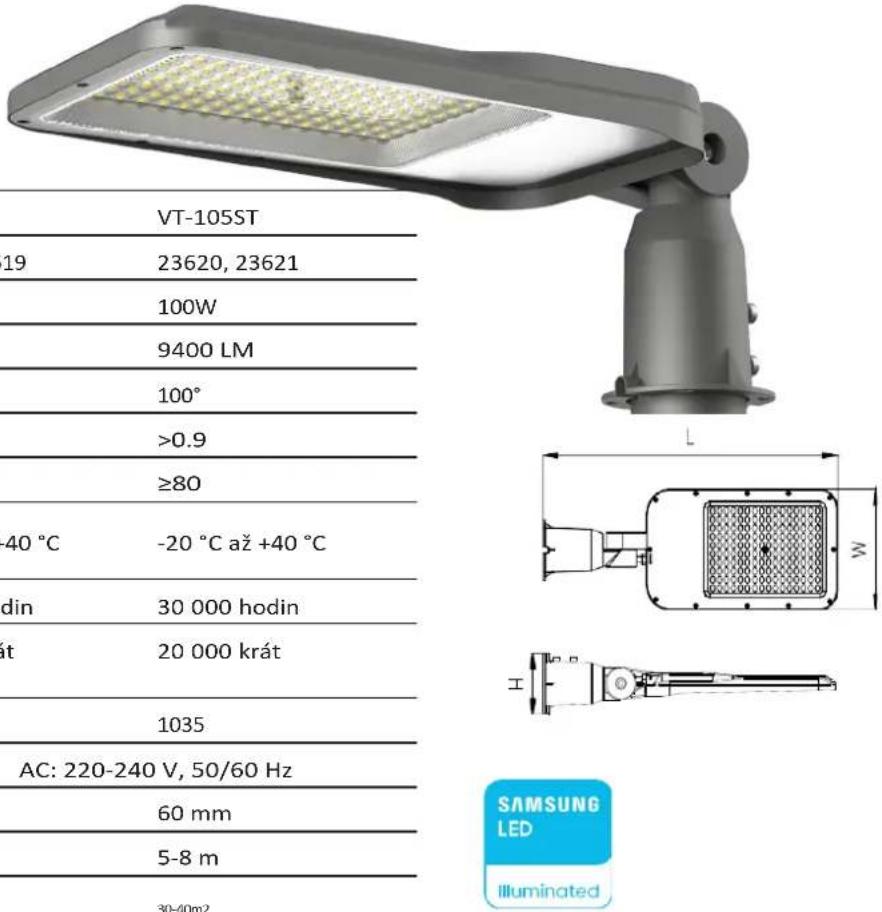

NÁVOD K POUŽITÍ

VEDL POULIČNÍ OSVĚTLENÍ S NASTAVITELNÝM ÚHLEM

TECHNICKÉ ÚDAJE

MODEL	VT-55ST	VT-105ST
SKU	23618, 23619	23620, 23621
WATTS	50W	100W
LUMENS@WIDE KÓD	4700 LM	9400 LM
ÚHEL PAPRSKU	100°	100°
DF	>0.9	>0.9
CRI	≥80	≥80
PROVOZNÍ TEPLOTA	-20 °C až +40 °C	-20 °C až +40 °C
DÉLKA ŽIVOTA	30 000 hodin	30 000 hodin
CYKLUS ZAPNUTÍVYPNUTÍ	20 000 krát	20 000 krát
ČISTÁ HMOTNOST (g)	670	1035
VSTUPNÍ NAPĚTÍ	AC: 220-240 V, 50/60 Hz
MONTÁŽNÍ PRŮMĚR	60 mm	60 mm
MONTÁŽNÍ VÝŠKA	3-5m	5-8 m
MAX. PROJEKTOVANÁ PLOCHA	20-30m2	30-40m2
TYP TĚLA	Hliník+PC	Hliník+PC
DIMENSION	412x139x92mm	488x183x92mm

VT-105ST 19 23620, 23621 100W 9400 LM 100° >0.9 ≥80 40 °C -20 °C až +40 °C din 30 000 hodin t 20 000 krát 1035 AC: 220-240 V, 50/60 Hz 60 mm 5-8 m 30-40m² SAMSUNG LED illuminated
