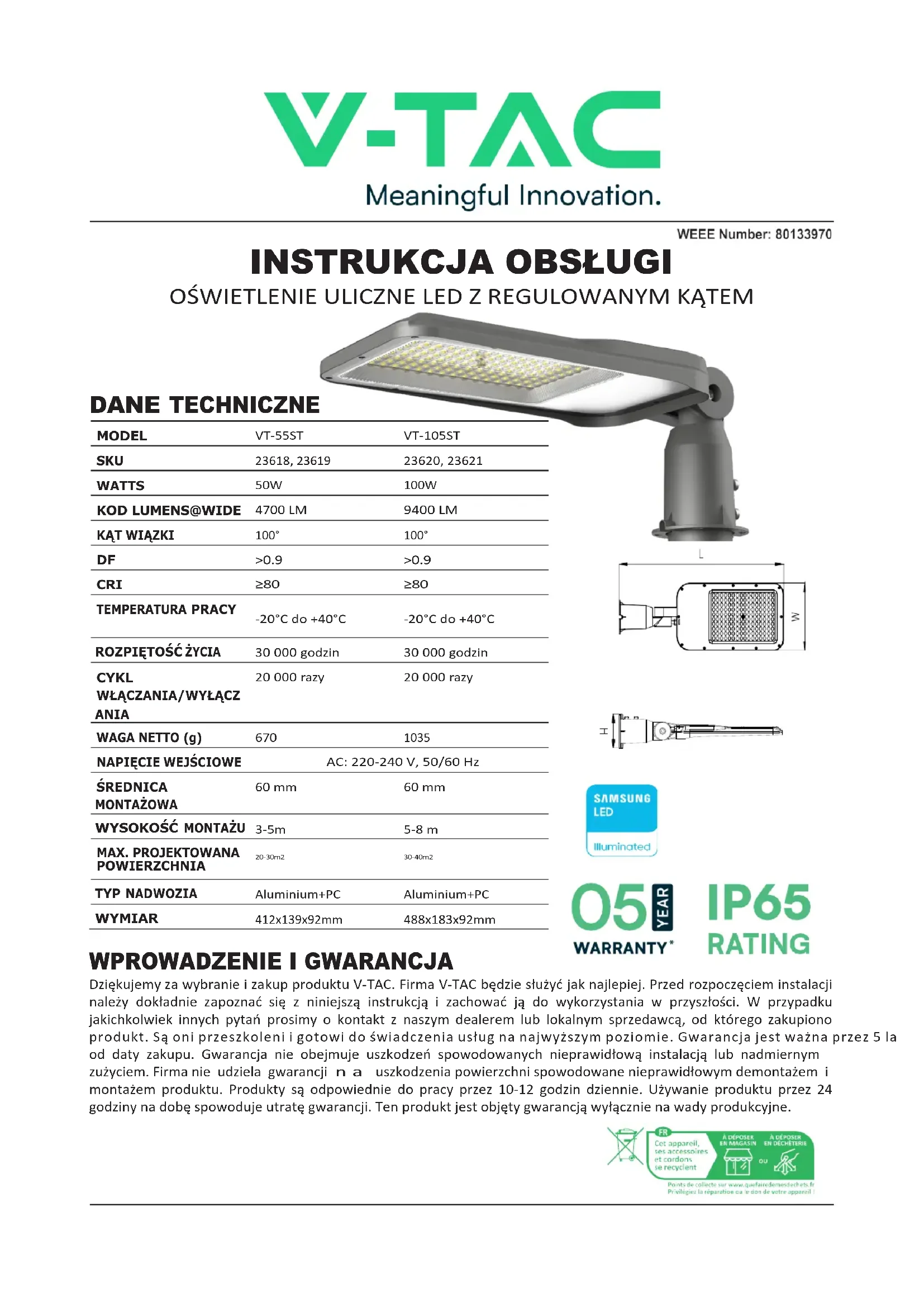

INSTRUKCJA OBSŁUGI VT55ST V-TAC

Dziękujemy za wybranie i zakup produktu V-TAC. Firma V-TAC będzie służyć jak najlepiej. Przed rozpoczęciem instalacji należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do wykorzystania w przyszłości. W przypadku jakichkolwiek innych pytań prosimy o kontakt z naszym dealerem lub lokalnym sprzedawcą, od którego zakupiono produkt. Są oni przeszkoleni i gotowi do świadczenia usług na najwyższym poziomie. Gwarancja jest ważna przez 5 la od daty zakupu. Gwarancja nie obejmuje uszkodzeń spowodowanych nieprawidłową instalacją lub nadmiernym zużyciem. Firma nie udziela gwarancji na uszkodzenia powierzchni spowodowane nieprawidłowym demontażem i montażem produktu. Produkty są odpowiednie do pracy przez 10-12 godzin dziennie. Używanie produktu przez 24 godziny na dobę spowoduje utratę gwarancji. Ten produkt jest objęty gwarancją wyłącznie na wady produkcyjne.

1. Przed rozpoczęciem instalacji należy wyłączyć zasilanie.
2. Instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka.
3. Źródło światła tej oprawy nie jest wymienne, gdy źródło światła osiągnie koniec okresu eksploatacji, należy wymienić całą oprawę.
4. Jeśli zewnętrzny elastyczny kabel lub przewód tej oprawy oświetleniowej jest uszkodzony, powinien zostać wymieniony wyłącznie przez producenta lub jego przedstawiciela serwisowego lub podobną wykwalifikowaną osobę w celu uniknięcia zagrożenia.
5. Wymień pęk k nię tą osłone ochronną.
6. Minimalna odległość od oświetlonych obiektów 1 m.
7. Listwa zaciskowa nie wchodzi w skład zestawu.
8. Podczas całej instalacji należy zapewnić prawidłowe uziemienie.

To oznaczenie wskazuje, że tego produktu nie należy wyrzucać razem z innymi odpadami domowymi.

Uwaga, ryzyko porażenia prądem.

INSTRUKCJE INSTALACJI

1. Przed rozpoczęciem instalacji należy wyłączyć zasilanie.
2. Podłącz okablowanie (brązowy przewód do przewodu pod napięciem, niebieska linia do przewodu neutralnego, żółto-zielona linia do przewodu uziemiającego) do oprawy oświetleniowej zgodnie ze schematem okablowania. Upewnij się, że używasz 3-żyłowego przewodu zasilającego i upewnij się, że przewód uziemiający musi być uziemiony. (Rozmiar przewodu zewnętrznego 250 mm ±10 mm)

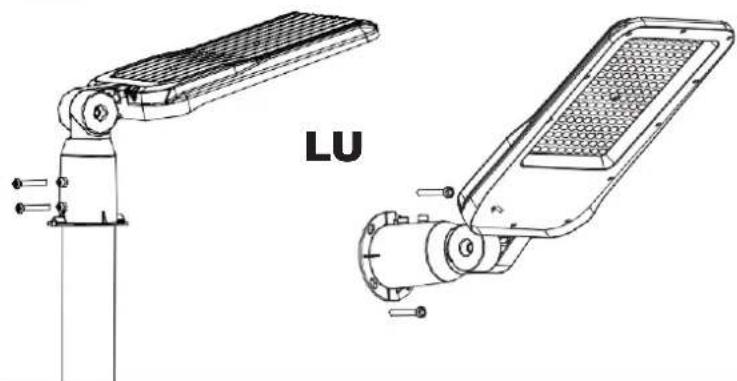

3. Poluzuj śruby M6 za pomocą śrubokręta i zainstaluj latarnię na słupie. Następnie dokręć śruby M6 i upewnij się, że latarnia jest prawidłowo zamontowana na słupie. Można też przykręcić ją bezpośrednio do ściany.
4. Kąt nachylenia lampy ulicznej można regulować w zakresie 180 stopni, aby dostosować ją do własnych potrzeb.
5. Włącz zasilanie, aby przetestować światło.

Żółty Zielony Brązowy Niebieski

SCHEMAT POŁACZEN

□□ N □□ Zasilanie neutralne może być
niebieskie lub czarne Zasilanie
- |. uziemienia może być zielono-zółte

4

• Instrukcje dotyczące okablowania: Zasilanie powinno być podłączone do listwy zaciskowej wewnątrz puszki przyłączeniowej, której stopień IP powinien być wyższy niż stopień IP mapy. Skrzynka przyłączeniowa powinna być wyposażona w urządzenie mocujące przewody. Wewnętrzna listwa zaciskowa powinna być zgodna z normą EN 60998-2-1 lub EN 60998-2-2 (specyfikacja: trzy zaciski, co najmniej 250 V i 1,5 mm2).
• Użytkownik powinien przygotować wszystkie niezbędne akcesoria i części zamienne (części zamienne nie są dostarczane), w t y m skrzynkę przyłączeniową.
• Sprawdź lampy i latarnie przed instalacją, aby upewnić się, że nie są uszkodzone lub zdeformowane.
• Należy chronić lampy i latarnie podczas instalacji i konserwacji, upewnić się, że wszystkie elementy są zamocowane, połączyć korpus lampy ze słupem oświetleniowym za pomocą śrub i upewnić się, że moment dokręcenia śrub jest mniejszy niż 10,5 Nm.
• Podczas konserwacji i instalacji należy upewnić się, że wszystkie części są nienaruszone i wymienić wszelkie uszkodzone lub wadliwe części.
• Lampy i latarnie wykorzystują podwójnie izolowany przewód zasilający, który w r a z i e uszkodzenia należy wymienić na profesjonalny, aby uniknąć niebezpieczeństwa.
  • To normalne, że powierzchnia lamp i latarni ma określoną temperaturę podczas użytkowania.

RoHS
