HASZNÁLATI ÚTMUTATÓ CWB 9610 X BEKO

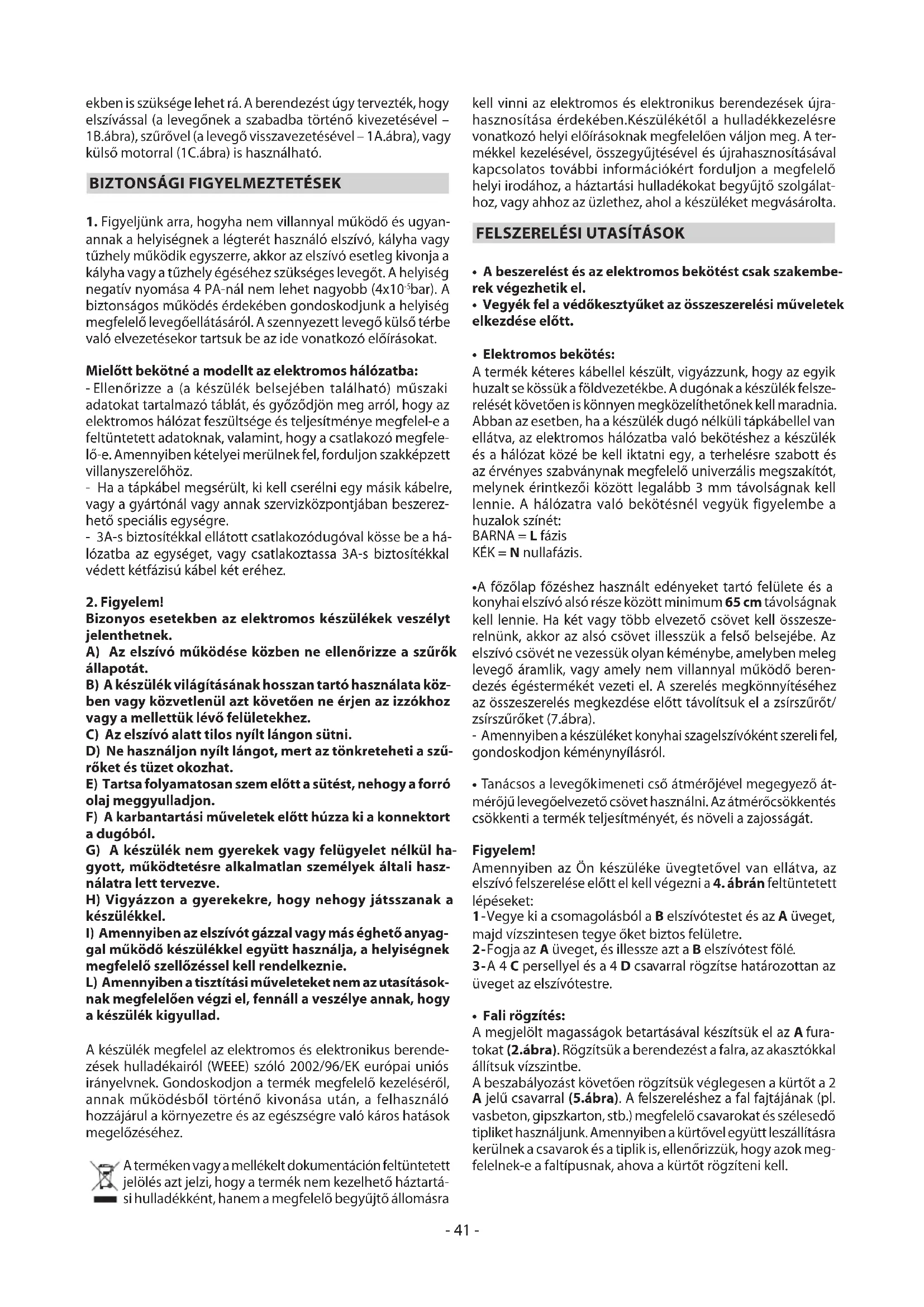

Kérjük, gyelmesen olvassa el útmutatónkat, mert fontos tudnivalókat tartalmaz a készülék felszerelésére, használatára és karbantartására vonatkozóan. Őrizze meg, mert a későbbi-- 41 - ekben is szüksége lehet rá. A berendezést úgy tervezték, hogy elszívással (a levegőnek a szabadba történő kivezetésével – 1B.ábra), szűrővel (a levegő visszavezetésével – 1A.ábra), vagy külső motorral (1C.ábra) is használható.

BIZTONSÁGI FIGYELMEZTETÉSEK

1. Figyeljünk arra, hogyha nem villannyal működő és ugyan-

annak a helyiségnek a légterét használó elszívó, kályha vagy tűzhely működik egyszerre, akkor az elszívó esetleg kivonja a kályha vagy a tűzhely égéséhez szükséges levegőt. A helyiség negatív nyomása 4 PA-nál nem lehet nagyobb (4x10

bar). A biztonságos működés érdekében gondoskodjunk a helyiség megfelelő levegőellátásáról. A szennyezett levegő külső térbe való elvezetésekor tartsuk be az ide vonatkozó előírásokat. Mielőtt bekötné a modellt az elektromos hálózatba: - Ellenőrizze a (a készülék belsejében található) műszaki adatokat tartalmazó táblát, és győződjön meg arról, hogy az elektromos hálózat feszültsége és teljesítménye megfelel-e a feltüntetett adatoknak, valamint, hogy a csatlakozó megfele- lő-e. Amennyiben kételyei merülnek fel, forduljon szakképzett villanyszerelőhöz. - Ha a tápkábel megsérült, ki kell cserélni egy másik kábelre, vagy a gyártónál vagy annak szervizközpontjában beszerez- hető speciális egységre. - 3A-s biztosítékkal ellátott csatlakozódugóval kösse be a há- lózatba az egységet, vagy csatlakoztassa 3A-s biztosítékkal védett kétfázisú kábel két eréhez.

Bizonyos esetekben az elektromos készülékek veszélyt jelenthetnek. A) Az elszívó működése közben ne ellenőrizze a szűrők állapotát. B) A készülék világításának hosszan tartó használata köz- ben vagy közvetlenül azt követően ne érjen az izzókhoz vagy a mellettük lévő felületekhez. C) Az elszívó alatt tilos nyílt lángon sütni. D) Ne használjon nyílt lángot, mert az tönkreteheti a szű- rőket és tüzet okozhat. E) Tartsa folyamatosan szem előtt a sütést, nehogy a forró olaj meggyulladjon. F) A karbantartási műveletek előtt húzza ki a konnektort a dugóból. G) A készülék nem gyerekek vagy felügyelet nélkül ha- gyott, működtetésre alkalmatlan személyek általi hasz- nálatra lett tervezve. H) Vigyázzon a gyerekekre, hogy nehogy játsszanak a készülékkel.

I) Amennyiben az elszívót gázzal vagy más éghető anyag-

gal működő készülékkel együtt használja, a helyiségnek megfelelő szellőzéssel kell rendelkeznie. L) Amennyiben a tisztítási műveleteket nem az utasítások- nak megfelelően végzi el, fennáll a veszélye annak, hogy a készülék kigyullad. A készülék megfelel az elektromos és elektronikus berende- zések hulladékairól (WEEE) szóló 2002/96/EK európai uniós irányelvnek. Gondoskodjon a termék megfelelő kezeléséről, annak működésből történő kivonása után, a felhasználó hozzájárul a környezetre és az egészségre való káros hatások megelőzéséhez. A terméken vagy a mellékelt dokumentáción feltüntetett jelölés azt jelzi, hogy a termék nem kezelhető háztartá- si hulladékként, hanem a megfelelő begyűjtő állomásra kell vinni az elektromos és elektronikus berendezések újra- hasznosítása érdekében.Készülékétől a hulladékkezelésre vonatkozó helyi előírásoknak megfelelően váljon meg. A ter- mékkel kezelésével, összegyűjtésével és újrahasznosításával kapcsolatos további információkért forduljon a megfelelő helyi irodához, a háztartási hulladékokat begyűjtő szolgálat- hoz, vagy ahhoz az üzlethez, ahol a készüléket megvásárolta.

FELSZERELÉSI UTASÍTÁSOK

• Abeszereléstésazelektromosbekötéstcsakszakembe- rek végezhetik el.

• Vegyékfelavédőkesztyűketazösszeszerelésiműveletek elkezdése előtt.

• Elektromosbekötés: A termék kéteres kábellel készült, vigyázzunk, hogy az egyik huzalt se kössük a földvezetékbe. A dugónak a készülék felsze- relését követően is könnyen megközelíthetőnek kell maradnia. Abban az esetben, ha a készülék dugó nélküli tápkábellel van ellátva, az elektromos hálózatba való bekötéshez a készülék és a hálózat közé be kell iktatni egy, a terhelésre szabott és az érvényes szabványnak megfelelő univerzális megszakítót, melynek érintkezői között legalább 3 mm távolságnak kell lennie. A hálózatra való bekötésnél vegyük figyelembe a huzalok színét: BARNA = L fázis KÉK = N nullafázis.

• A főzőlap főzéshez használt edényeket tartó felülete és a konyhai elszívó alsó része között minimum 65 cm távolságnak kell lennie. Ha két vagy több elvezető csövet kell összesze- relnünk, akkor az alsó csövet illesszük a felső belsejébe. Az elszívó csövét ne vezessük olyan kéménybe, amelyben meleg levegő áramlik, vagy amely nem villannyal működő beren- dezés égéstermékét vezeti el. A szerelés megkönnyítéséhez az összeszerelés megkezdése előtt távolítsuk el a zsírszűrőt/ zsírszűrőket (7.ábra). - Amennyiben a készüléket konyhai szagelszívóként szereli fel, gondoskodjon kéménynyílásról.

Tanácsos a levegőkimeneti cső átmérőjével megegyező át- mérőjű levegőelvezető csövet használni. Az átmérőcsökkentés csökkenti a termék teljesítményét, és növeli a zajosságát. Figyelem! Amennyiben az Ön készüléke üvegtetővel van ellátva, az elszívó felszerelése előtt el kell végezni a 4. ábrán feltüntetett lépéseket:

1 - Vegye ki a csomagolásból a B elszívótestet és az A üveget,

majd vízszintesen tegye őket biztos felületre.

2 - Fogja az A üveget, és illessze azt a B elszívótest fölé.

3 - A 4 C persellyel és a 4 D csavarral rögzítse határozottan az

üveget az elszívótestre.

• Falirögzítés: A megjelölt magasságok betartásával készítsük el az A fura- tokat (2.ábra). Rögzítsük a berendezést a falra, az akasztókkal állítsuk vízszintbe. A beszabályozást követően rögzítsük véglegesen a kürtőt a 2 A jelű csavarral (5.ábra). A felszereléshez a fal fajtájának (pl. vasbeton, gipszkarton, stb.) megfelelő csavarokat és szélesedő tipliket használjunk. Amennyiben a kürtővel együtt leszállításra kerülnek a csavarok és a tiplik is, ellenőrizzük, hogy azok meg- felelnek-e a faltípusnak, ahova a kürtőt rögzíteni kell.- 42 -

• Ateleszkopikusdíszítőelemekrögzítése: Figyelem! Amennyiben az Ön készüléke alsó, nyelves csat- lakozással van ellátva, a rögzítés folytatása előtt fogja az alsó csatlakozást, és az 5.ábra 1. lépése szerint egy fogóval hajlítsa le a nyelvét. A díszítő elem által takart térben alakítsuk ki a tápfeszültség bekötését. Amennyiben a berendezést elszívó- val, vagy külső motorral szerelik, gondoskodni kell a levegő elvezetéshez szükséges nyílásról. Állítsuk be a felső elemet alátámasztó bilincs szélességét (3.ábra). Az A csavarokkal (3.ábra) a mennyezettől való távolság (lásd2.ábra) tartásá- val rögzítsük a mennyezetre úgy, hogy a kürtő tengelyében legyen. Csatlakozó cső segítségével kössük be a légelvezető nyílás C peremét (5.ábra). A felső csatlakozó elemet illesszük bele az alsóba. A berendezéssel leszállított B csavarokkal (5.ábra) rögzítsük az alsó csatlakozó elemet a kürtőhöz, a felső csatlakozó elemet húzzuk ki a bilincsig, majd a B csavarokkal rögzítsük (3.ábra). Az elszívóval szerelt kürtő szűrősre való át- alakításához a viszonteladótól meg kell rendelni az aktív szenes szűrőket, és a szerelési útmutató szerint be kell azokat szerelni.

• Szűrősváltozat: Az elszívóval szerelt kürtő szerelési utasításait tartalmazó fejezetben megadott módon szereljük fel a kürtőt és a két csat- lakozó elemet. A szűrő beszerelését a készlettel együtt átadott utasítások szerint végezzük. Amennyiben a készletet nem szállították le a berendezéssel együtt, tartozékként rendeljék meg a viszonteladótól. A szűrő felszereléséhez a szagelszívó belsejében levő elszívó blokkra helyezze a szűrőt középre és fordítsa el 90°-kal, amíg nem kattan (8.ábra).

HASZNÁLAT ÉS KARBANTARTÁS

• Mielőtt bármilyen étel főzésébe belekezdene, tanácsos be- kapcsolni a készüléket. A szennyezett levegő teljes kiszellőztetése érdekében a főzés végét követően ajánlatos még 15percig bekapcsolva hagyni az elszívót. Az elszívó tökéletes működtetése megfelelő és folyamatos karbantartást igényel. Különös figyelmet kell fordítani a zsír- és az aktív szénszűrőre.

• Azsírszűrő megköti a levegőben lévő zsírszemcséket, me- lyek a használattól függően idővel eltömítik a készüléket. - Egy esetleges tűzveszély megelőzése érdekében legfeljebb kéthavonta mossa el kézzel a zsírszűrőket. Használjon semle- ges folyékony mosószereket, vagy mossa el a zsírszűrőt ala- csony hőmérsékleten mosogatógépben rövid programon. Ne használjon súrolószert. - Néhány mosás után a zsírszűrő színe megváltozhat. Ez nem szolgáltat alapot reklamációra, és a szűrő esetleges cseréjére.

• Aktívszénszűrőkfeladata, hogy megtisztítsák a környezet- be visszaáramoltatott levegőt, és csökkentsék a főzés során keletkező kellemetlen szagokat. - A nem regenerálható aktív szénszűrőket legfeljebb 4 ha- vonta cserélni kell. Az aktív szén telítődését befolyásoló té- nyezők: a készülék használatának időtartama, főzési szoká- sok és a zsírszűrő tisztításának gyakorisága. - A regenerálható aktív szénszűrőket mossa kézzel, semleges mosószerrel, vagy mosogatógépben max. 65°C-on (hagyja lemenni a teljes programot, és a mosogatógépbe ne rakjon más edényt). Ne használjon súrolószert. Távolítsa el a feles- leges vizet anélkül, hogy a szűrőt megsértené, távolítsa el a műanyag részeket, és szárítsa ki a szűrőt a sütőben (min. 15 perc legfeljebb 100°C-on). A regenerálható aktív szénszűrő megfelelő működése érde- kében a szűrő tisztítását 2 havonta végezze el. A regenerálha- tó szénszűrőt legalább 3 évente, de a matrac sérülése esetén minden esetben cserélje ki.

• Azsírszűrőkésaregenerálhatóaktívszénszűrőkvisz- szahelyezése előtt várja meg, hogy a szénszűrők teljesen megszáradjanak.

• Denaturáltszesszelvagynem súroló hatású folyékony mosószerrel átitatott vizes ruhával tisztítsa meg gyakran az elszívó külsejét és belsejét.

• A világítóberendezést főzés közbeni használatra tervezték, és nem a konyha általános, huzamos idejű megvilágítására. A huzamos idejű használat lényegesen lecsökkenti az égők átlag élettartamát.

• Ha a készülék rendelkezik szobai világítással a készüléket használhatja a konyha huzamosabb ideig tartó megvilágítá- sára.

Figyelem: az elszívó és a szűrők tisztítására ill. a szűrők cseréjére vonatkozó utasítások be nem tartása megnöveli a tűzeset kockázatát. Ezrért azt tanácsoljuk, kövesse az utasítá- sokat.

• Ahalogénizzókcseréje(6A.ábra): A B halogénizzók cseréjéhez a megfelelő réseken keresztül megemelve vegye le a C üvegburát. Cserélje ki az izzókat azonos típusúakra! Figyelem! Ne fogja meg a lámpát csupasz kézzel!

• Azizzószálas/halogénégőkcseréje(6B.ábra): Csak a készülékre felszerelttel megegyező erősségű és típusú izzót használjon.

• Vezérlés(9.ábra)Mechanikus:

• Vezérlés(10.ábra)Fényvezérlés:

F = LEÁLLÍTÁS AUTOMATIKUS KÉSLELTETÉSE 15 perccel (*) Ha az ön készüléke rendelkezik INTENZÍV sebességfokozattal, a fokozat bekapcsolásához állítsa a készüléket HARMADIK fokozatba, majd tartsa nyomva az E gombot kb. 2 másodper- cig. Az intenzív sebesség 10 perc működés után kikapcsol, és a készülék az eredetileg beállított fokozaton üzemel tovább. Amikor a funkció aktív, a led villog. Ha a funkciót nem kívánja 10 percig üzemeltetni, a kikapcso- láshoz nyomja meg ismételten az E gombot. Egyes modellek esetében az intenzív funkció egyes vagy kettes fokozat mellett is bekapcsolható. Ha 2 másodpercig nyomva tartja (kikapcsolt szagelszívó mellett) az F gombot, működésbe lép a “clean air” funkció. Ez a funkció óránként 10 percre bekapcsolja a motort egyes sebességen. Amint működésbe hozta a funkciót, 10 percre beindul a motor egyes sebességen. Ez alatt az idő alatt az F és a C gomb együtt villog. 10 perc elteltével a motor kikapcsolódik, és az F gomb ledje folyamatos fénnyel ég. 50 perccel később a motor ismételten be fog indulni az egyes sebességen és az F és C ledek ismételten villogni fognak 10 percig, stb. Lenyomva bármelyik gombot a fényekre vonatkozó gombokon kívül, a páraelszívó visszatér a rendes üzemmódba (pl. ha lenyomják a D gombot, érvénytelenítve lesz “clean air” (tiszta levegő) funkció és a motor 2-es sebességre lesz beállítva; a B gomb- 43 - lenyomásával a funkció ki lesz kapcsolva). (*) A “LEÁLLÍTÁS AUTOMATIKUS KÉSLELTETÉSE” megaka- dályozza az elszívó kikapcsolását és a búra a funkció bekap- csolásakor folyamatban levő üzemsebességen fog működni még 15 percet.

• A zsírszűrők/aktív szénszűrők telítődése: - Amikor az A 2 másodperces időközönként villog, mossa el a zsírszűrőket. - Amikor az A gomb 0,5 másodperces időközönként villog a mossa el vagy cserélje ki az aktív szénszűrőt (a szűrő típusától függően). Miután visszahelyezte a tiszta szűrőt, az elektromos memória nullázásához nagyjából öt másodpercre tartsa lenyomva az A gombot, míg az villogni nem kezd!

• Vezérlés(11.ábra): A billentyű = Be- illetve kikapcsolja a világítást. B billentyű = Be- illetve kikapcsolja a páraelszívót. A készülék az 1. sebességnél kapcsol be. Ha az elszívó be van kapcsolva, a kikapcsoláshoz 2 másodpercig tartsa lenyomva a billentyűt. Ha az elszívó az első sebességre van állítva, nem szükséges a kikapcsoláshoz lenyomva tartani a billentyűt. Csökkenti a motor sebességét. C kijelző = A motor kiválasztott sebességét valamint az időrelé bekapcsolását jelzi. D billentyű = Bekapcsolja az elszívót. Növeli a motor se- bességét. Ha a billentyűt a 3. sebességben nyomja meg, 10 percre bekapcl az intenzív funkció, ezután a készülék visszatér a funkció kiválasztását megelőző üzemi sebességbe. A funkció működése alatt a display villog. E billentyű = A Timer, az aktiválás pillanatában, időzíti a funkciókat 15 percre, miután a funkciók kikapcsoltak. A Timer kikapcsolható az E billentyű megnyomásával. Amikor a Timer funkció aktív, a kijelzőn a tizedespontnak villognia kell. Ha az in- tenzív sebesség működésben van, a Timert nem lehet aktiválni. Az E billentyű 2 másodpercig tartó megnyomásával, ha a készülék ki van kapcsolva, aktiválódik a “clean air” funkció. Ezzel bekapcsolódik a motor minden órában 10 percre első sebességre. Működés közben a kijelzőnek a perifériás részek forgó mozgását kell mutatnia. Ennek az időnek az elteltével a motor kikapcsol és a kijelzőn meg kell jelennie a nem villogó “C” betűnek egészen addig, amíg újabb 50 perc múlva a motor további 10 percre újraindul stb. A normál üzemmódba való visszaálláshoz nyomjon meg egy tetszés szerinti gombot, kivéve a világítás gombot. A funkció kikapcsolásához nyomja meg az E gombot.

• Azsírszűrők/aktívszénszűrőktelítődése: - Amennyiben a C kijelzőn az aktuális sebességfokozat és az F betű villog felváltva (pl. 1 és F), a zsírszűrőket meg kell mosni. - Amikor a C kijelzőn az aktuális sebesség fokozat és az A betű (pl.1 és A) felváltva villog, mossa el vagy cserélje ki az aktív szénszűrőket (a szűrő típusától függően. Miután visszahelyezte a tiszta szűrőt, az elektromos memória nullázásához nagyjából öt másodpercre tartsa lenyomva az A gombot, míg a C kijelzőn az F, vagy A jelzés villogása abba nem marad!

• Kezelőszervek(12ábra):a jelölésekhez tartozó magyarázat: A= VILÁGÍTÁS kapcsoló B= KIKAPCSOLÓ / ELSŐ SEBESSÉGFOKOZAT gomb C= MÁSODIK SEBESSÉGFOKOZAT gomb D= HARMADIK SEBESSÉGFOKOZAT gomb. Ha az elszívó első, második vagy harmadik sebességfokozatban működik, amikor kikapcsolja, a visszakapcsoláskor az elszívó ugyanabban a sebességfokozatban indul el, mint amelyikben a kikapcsolás pillanatában működött.

• Gombok(13ábra): A = Világítás gomb világítás be- illetve kikapcsolására szolgál. B=BE/KIgombAz elszívó be-/kikapcsolására szolgál. A készülék 1. sebességfokozaton kapcsol be. A készülék kikapcsolásához nyomja meg a B gombot. C = kijelző A kiválasztott motor sebességet, és az időzítő bekapcsolását mutatja. D = Gomb A motor sebességének szakaszos növelésére és csökkentésére szolgál, 1 -2 - 3 ... 1 - 2 - 3 sebesség fokozat. Ha a gombot kb. 3 másodpercre lenyomja, bekapcsol az INTENZÍV sebesség fokozat 6 percre, és a kijelzőn C el kezd villogni a 4-es szám. Az időtartam végén a motor a korábban beállított sebesség fokozaton működik tovább. Az intenzív sebességfokozat kikapcsolásához nyomja meg a B gombot, és a készülék kikapcsol, de a lámpák továbbra is világítanak. E = Időzítő gomb Ha valamely sebességfokozat mellett (az intenzív fokozat kivételével) megnyomja, az időzítő funkció bekapcsol 15 percre. Ez idő elteltével a készülék kikapcsol (a motor leáll, és ha valamelyik lámpa világít, kikapcsol). Ha az időzítőt a beállított idő letelte előtt ki szeretné kapcsolni, nyomja meg a B gombot, és a készülék kikapcsol. Ha csak az időzítő funkciót kívánja kikapcsolni, de a készüléket nem, nyomja meg ismét az időzítő gombot.

• Azsírszűrő/aktívszénszűrőtelítődése: - 30 órányi működést követően a készülék bekapcsolt állapo- tában a C kijelzőn az F betű villog, ami azt jelenti, hogy el kell mosni a zsírszűrőket. Miután a tiszta szűrőt visszahelyezte, szükség van a memó- ria lenullázására. Ehhez nyomja meg a készülék kikapcsolt állapotában a B és a D gombokat, és tartsa őket lenyomva 5 másodpercig, amíg a kijelzőn (C) az F betű 2 másodpercig folyamatosan világít. - 120 órányi működést követően a C kijelzőn a C betű villog, ami azt jelenti, hogy el kell mosni vagy ki kell cserélni az aktívszén szűrőket. Miután a tiszta szűrőt visszahelyezte, szükség van a kettős törlésre. A készülék kikapcsolt állapotában nyomja meg a B és D gombokat, és tartsa őket lenyomva 5 másodpercig, amíg a kijelzőn (C) az F betű 2 másodpercig folyamatonsan nem világít. Ismételje meg a műveletet, vagyis tartsa lenyomva a B és D gombokat 5 másodpercig, amíg a kijelzőn (C) a C betű 2 másodpercig folyamatonsan nem világít.

• Gombok (14ábra) : A=BE/KIgomb Az elszívó be-/kikapcsolására szolgál. Az A gomb megnyomásakor a led 2 másodpercig villog, majd folyamatosan világít, és a készülék az 1-es fokozaton bekapcsol. A készülék kikapcsolásához nyomja meg ismét az A gombot: a led 2 másodpercig villog, majd a készülék kikapcsol. B = EGYES SEBESSÉG gomb C = KETTESSEBESSÉG/IDŐZÍTŐfunkciógomb - A C gomb szolgál az IDŐZÍTŐ funkció bekapcsolására is. - Amíg az IDŐZÍTŐ működik, a gomb villog. - Ha valamely sebességfokozat mellett (az intenzív fokozat kivételével) megnyomja és kb. 3 másodpercig lenyomva tartja a C gombot, az IDŐZÍTŐ funkció bekapcsol 15 percre. Ez idő elteltével a készülék kikapcsol (a motor leáll, és ha valamelyik lámpa világít, kikapcsol). - Ha az időzítő funkciót a beállított idő letelte előtt ki kívánja kapcsolni, nyoma meg a készülék valamelyik gombját (kivéve- 44 - az F gombot, amely a világítást kapcsolja). D=HARMADIK/INTENZÍVsebességfokozatgomb - A D gomb szolgál az INTENZÍV FOKOZAT bekapcsolására is. - Amíg az INTENZÍV FOKOZAT működik, a gomb villog. - Ha a gombot kb. 3 másodpercre lenyomja, bekapcsol az INTENZÍV sebesség fokozat 6 percre. - Az időtartam végén a motor a korábban beállított sebesség fokozaton üzemel tovább. Ha az intenzív sebesség fokozatot a beállíott időtartam lejárta előtt ki kívánja kapcsolni, nyomja meg a készülék valamelyik gombját (kivéve az F gombot, amely a világítás be- és kikap- csolására szolgál). Figyelem! Néhány típuson csak 3 sebességfokozat van, intenzív sebesség nincs. E = VILÁGÍTÁS kapcsoló gomb

• Azsírszűrő/aktívszénszűrőtelítődése: - Ha a készülék bekapcsolt állapotában az A és B gombokba épített ledek villognak, a zsírszűrőket el kell mosni. Miután a tiszta szűrőt visszahelyezte, szükség van a memória lenullázására. Ehhez nyomja meg a készülék kikapcsolt álla- potában az A gombot, és tartsa lenyomva 5 másodpercig. A törlés megerősítéseképpen az A és B ledek villognak. - Ha a készülék bekapcsolt állapotában a C és E gombba épített ledek villognak, az aktívszén szűrőket ki kell cserélni. Miután a tiszta szűrőt visszahelyezte, szükség van a memória lenullázására. Ehhez nyomja meg a készülék kikapcsolt álla- potában az A gombot, és tartsa lenyomva 5 másodpercig. A törlés megerősítéseképpen a C és E ledek villognak. AHASZNÁLATIUTASÍTÁSBENEMTARTÁSÁBÓLEREDŐ KÁROKÉRTSEMMINEMŰFELELŐSSÉGETNEMVÁLLALUNK. NORSK
