BRUKSANVISNING CWB 9610 X BEKO

OBSERVERA Läs innehållet i detta instruktionshäfte noga då det tillhan- dahåller viktig information vad beträffar säkerheten vid installation, användning och underhåll. Spar häftet för even- tuella framtida konsultationer. Apparaten är konstruerad för att användas som antingen insugande version (utsugning av luft utomhus - Fig.1B), ltrerande version (återcirkulering av luft inomhus - Fig.1A) eller version med yttre motor (Fig.1C).

SÄKERHETSFÖRESKRIFTER

1. Var uppmärksam om utsugningskĺpan fungerar samtidigt

som en brännare eller eldhärd som är beroende av omgiv- ningsluften i rummet och som drivs med annan typ av energi än elektrisk energi, eftersom utsugningskĺpan suger upp luft frĺn rummet som brännaren eller eldhärden är i behov av för sin förbränningsprocess. Undertrycket i lokalen fĺr inte överskrida 4 Pa (4x10-5 bar). För att garantera säkerheten rekommenderas därför en god ventilation av lokalen. Vad beträar det utvän- diga utsläppet skall de i det aktuella landet gällande normerna och föreskrifterna respekteras. Innan apparaten kopplas till elnätet: - Kontrollera typskylten (pĺ insidan av apparaten) och försäkra dig om att spänning och eekt motsvarar elnätets och att stickkontakten passar. Rĺdfrĺga kunnig eltekniker, om du är tveksam. - Om nätkabeln är skadad ska den bytas ut mot en ny kabel eller en specialsats som tillhandahĺlls av tillverkaren eller dess tekniska servicetjänst. - Anslut strömförsörjningsaggregatet via en stickkontakt med en säkring på 3A eller till tvåfasanslutningens två trådar som ska skyddas av en säkring på 3A.

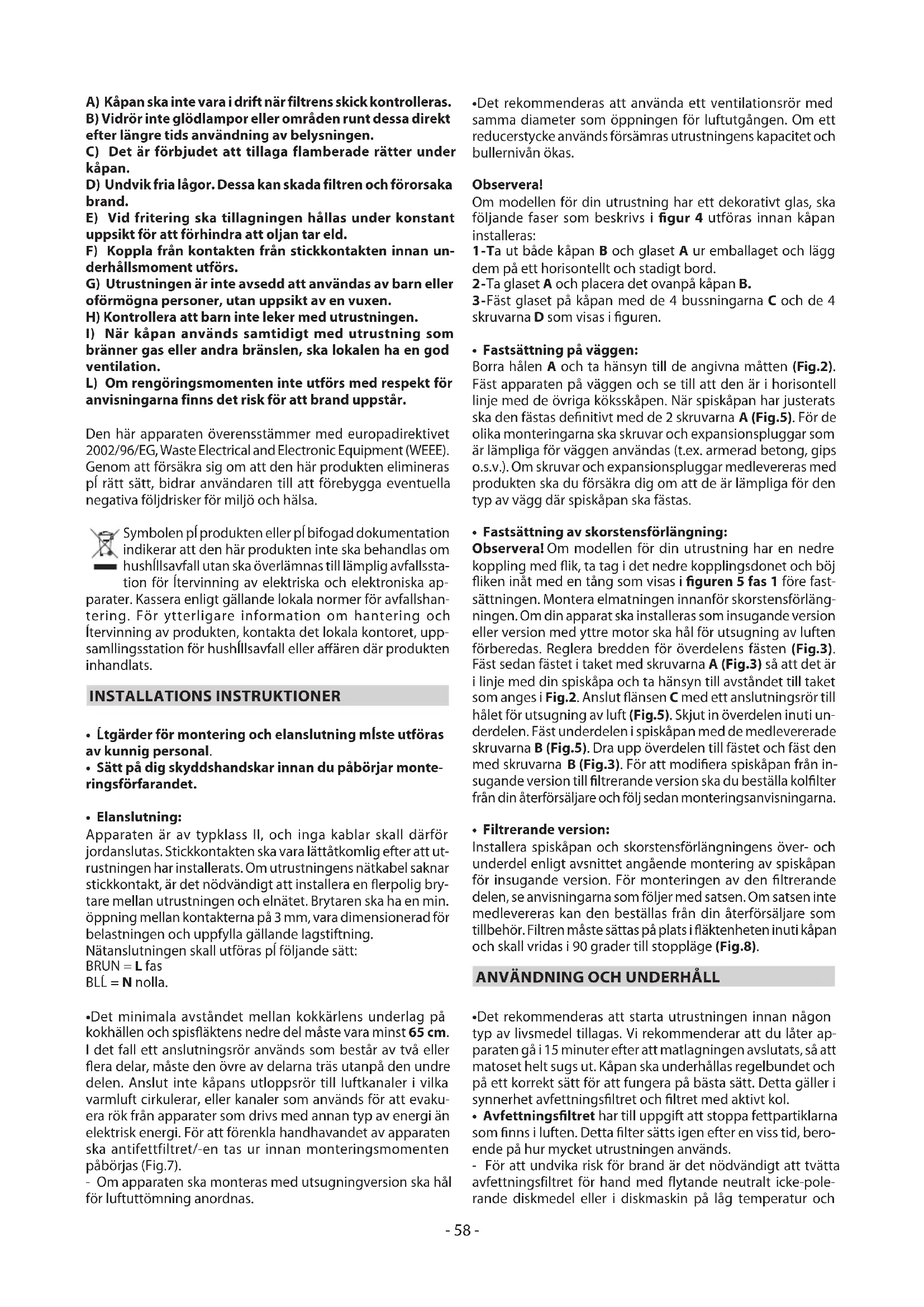

I vissa situationer kan elektrisk utrustning utgöra en fara.- 58 - A) Kåpan ska inte vara i drift när filtrens skick kontrolleras. B) Vidrör inte glödlampor eller områden runt dessa direkt efter längre tids användning av belysningen. C) Det är förbjudet att tillaga flamberade rätter under kåpan. D) Undvik fria lågor. Dessa kan skada filtren och förorsaka brand. E) Vid fritering ska tillagningen hållas under konstant uppsikt för att förhindra att oljan tar eld. F) Koppla från kontakten från stickkontakten innan un- derhållsmoment utförs. G) Utrustningen är inte avsedd att användas av barn eller oförmögnapersoner,utanuppsiktavenvuxen. H) Kontrollera att barn inte leker med utrustningen.

I) När kåpan används samtidigt med utrustning som

bränner gas eller andra bränslen, ska lokalen ha en god ventilation. L) Om rengöringsmomenten inte utförs med respekt för anvisningarna finns det risk för att brand uppstår. Den här apparaten överensstämmer med europadirektivet 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE). Genom att försäkra sig om att den här produkten elimineras pĺ rätt sätt, bidrar användaren till att förebygga eventuella negativa följdrisker för miljö och hälsa. Symbolen pĺ produkten eller pĺ bifogad dokumentation indikerar att den här produkten inte ska behandlas om hushĺllsavfall utan ska överlämnas till lämplig avfallssta- tion för ĺtervinning av elektriska och elektroniska ap- parater. Kassera enligt gällande lokala normer för avfallshan- tering. För ytterligare information om hantering och ĺtervinning av produkten, kontakta det lokala kontoret, upp- samllingsstation för hushĺllsavfall eller aären där produkten inhandlats. INSTALLATIONS INSTRUKTIONER

• Ĺtgärderförmonteringochelanslutningmĺsteutföras av kunnig personal.

• Sättpådigskyddshandskarinnandupåbörjarmonte- ringsförfarandet.

• Elanslutning: Apparaten är av typklass II, och inga kablar skall därför jordanslutas. Stickkontakten ska vara lättåtkomlig efter att ut- rustningen har installerats. Om utrustningens nätkabel saknar stickkontakt, är det nödvändigt att installera en erpolig bry- tare mellan utrustningen och elnätet. Brytaren ska ha en min. öppning mellan kontakterna på 3 mm, vara dimensionerad för belastningen och uppfylla gällande lagstiftning. Nätanslutningen skall utföras pĺ följande sätt: BRUN = L fas BLĹ = N nolla.

• Det minimala avståndet mellan kokkärlens underlag på kokhällen och spisäktens nedre del måste vara minst 65 cm. I det fall ett anslutningsrör används som består av två eller era delar, måste den övre av delarna träs utanpå den undre delen. Anslut inte kåpans utloppsrör till luftkanaler i vilka varmluft cirkulerar, eller kanaler som används för att evaku- era rök från apparater som drivs med annan typ av energi än elektrisk energi. För att förenkla handhavandet av apparaten ska antifettfiltret/-en tas ur innan monteringsmomenten påbörjas (Fig.7). - Om apparaten ska monteras med utsugningversion ska hål för luftuttömning anordnas.

• Det rekommenderas att använda ett ventilationsrör med samma diameter som öppningen för luftutgången. Om ett reducerstycke används försämras utrustningens kapacitet och bullernivån ökas. Observera! Om modellen för din utrustning har ett dekorativt glas, ska följande faser som beskrivs i gur 4 utföras innan kåpan installeras:

1 - Ta ut både kåpan B och glaset A ur emballaget och lägg

dem på ett horisontellt och stadigt bord.

2 - Ta glaset A och placera det ovanpå kåpan B.

3 - Fäst glaset på kåpan med de 4 bussningarna C och de 4

skruvarna D som visas i guren.

• Fastsättningpåväggen: Borra hålen A och ta hänsyn till de angivna måtten (Fig.2). Fäst apparaten på väggen och se till att den är i horisontell linje med de övriga köksskåpen. När spiskåpan har justerats ska den fästas denitivt med de 2 skruvarna A(Fig.5). För de olika monteringarna ska skruvar och expansionspluggar som är lämpliga för väggen användas (t.ex. armerad betong, gips o.s.v.). Om skruvar och expansionspluggar medlevereras med produkten ska du försäkra dig om att de är lämpliga för den typ av vägg där spiskåpan ska fästas.

• Fastsättningavskorstensförlängning: Observera! Om modellen för din utrustning har en nedre koppling med ik, ta tag i det nedre kopplingsdonet och böj iken inåt med en tång som visas i guren 5 fas 1 före fast- sättningen. Montera elmatningen innanför skorstensförläng- ningen. Om din apparat ska installeras som insugande version eller version med yttre motor ska hål för utsugning av luften förberedas. Reglera bredden för överdelens fästen (Fig.3). Fäst sedan fästet i taket med skruvarna A (Fig.3) så att det är i linje med din spiskåpa och ta hänsyn till avståndet till taket som anges i Fig.2. Anslut änsen C med ett anslutningsrör till hålet för utsugning av luft (Fig.5). Skjut in överdelen inuti un- derdelen. Fäst underdelen i spiskåpan med de medlevererade skruvarna B(Fig.5). Dra upp överdelen till fästet och fäst den med skruvarna B(Fig.3). För att modiera spiskåpan från in- sugande version till ltrerande version ska du beställa kollter från din återförsäljare och följ sedan monteringsanvisningarna.

• Filtrerandeversion: Installera spiskåpan och skorstensförlängningens över- och underdel enligt avsnittet angående montering av spiskåpan för insugande version. För monteringen av den ltrerande delen, se anvisningarna som följer med satsen. Om satsen inte medlevereras kan den beställas från din återförsäljare som tillbehör. Filtren måste sättas på plats i äktenheten inuti kåpan och skall vridas i 90 grader till stoppläge (Fig.8).

ANVÄNDNING OCH UNDERHÅLL

• Det rekommenderas att starta utrustningen innan någon typ av livsmedel tillagas. Vi rekommenderar att du låter ap- paraten gå i 15 minuter efter att matlagningen avslutats, så att matoset helt sugs ut. Kåpan ska underhållas regelbundet och på ett korrekt sätt för att fungera på bästa sätt. Detta gäller i synnerhet avfettningsltret och ltret med aktivt kol.

• Avfettningsltret har till uppgift att stoppa fettpartiklarna som nns i luften. Detta lter sätts igen efter en viss tid, bero- ende på hur mycket utrustningen används. - För att undvika risk för brand är det nödvändigt att tvätta avfettningsfiltret för hand med flytande neutralt icke-pole- rande diskmedel eller i diskmaskin på låg temperatur och- 59 - med kort program minst en gång varannan månad. - Efter några tvättar kan filtren ändra färg lite. Detta ger inte rätt till reklamation för eventuell ersättning av dem.

• Deaktivakolfiltrenanvänds för att rena luften som återcir- kuleras till rummet och har som funktion att mildra de otrev- liga lukter som genereras av matlagning. - Engångskolfiltren bör bytas ut minst var 4:e månad. Det aktiva kolets mättnad beror på hur mycket apparaten har använts, på typen av kök samt på hur ofta avfettningsfiltret rengörs. - De återanvändbara aktivt kolfiltrena bör diskas för hand med neutralt icke-polerande diskmedel, eller i diskmaskin med en högsta temperatur på 65°C (tvättprogrammet måste göras utan annan disk). Ta bort överflödigt vatten utan att skada filtret, ta bort plastdelarna och torka den lilla dynan i ugnen i minst 15 minuter vid en temperatur på max 100°C. För att behålla det återanvändbara aktiva kolfiltrets effektiva funktion ska denna handling upprepas varannan månad. Dessa måste bytas ut minst vart tredje år eller när den lilla dynan är skadad.

• Innandusättertillbaksavfettningsfiltrenochde åter- användbara aktiva kolfiltren är det viktigt att dessa har torkat ordentligt.

• Rengörakåpanregelbundetbådepåinsidanochutsidan medentrasafuktadmeddenatureradspritellermilty- tande rengöringsmedel som inte slipar.

• Belysningen är avsedd att endast vara tänd under tillag- ningen och inte för att lysa upp rummet i allmänhet under en längre tid. Om belysningen är tänd under en längre tid förkortas lampornas livslängd betydligt.

Om apparaten är försedd med innerbelysning kan denna användas som allmän rumsbelysning under längre tid.

Viktigt! Att ignorera anvisningarna om rengöring av kåpan samt om byte och rengöring av ltren medför brandrisk. Det rekommenderas därför att man följer dessa instruktioner.

• Bytahalogenlampor(Fig.6A): För att byta halogenlamporna B, bänd upp glaset C i spring- orna. Byt ut mot lampor av samma typ. OBS! Ta inte i lampan med bara händer.

• Byteavglödlampor/halogenlampor(Fig.6B): Använd enbart lampor av samma typ och med samma watt- värde som installerats på apparaten.

Om er äkt har funktionen hastighet i INTENSIVLÄGE, tryck pĺ knapp E i ca 2 sekunder för aktivering i 10 minuter, varefter hastigheten gĺr tillbaka till den tidigare inställningen. När funktionen aktiveras blinkar lysdioden. För att avbryta den innan 10 minuter förutit, trycker du pĺ knapp E igen. Tryck pĺ knapp F i 2 sekunder (när äkten är avstängd) för att sätta igĺng funktionen “clean air”. Genom denna funktion sätts äktmotorn igĺng i 10 minuter varje timme pĺ hastighet ett. Omedelbart efter att ha aktiverat denna funktion, sätts motorn igĺng pĺ hastighet ett under 10 minuter, medan knapp F och knapp C samtidigt blinkar. Därefter släcks motorn och lysdiod F förblir tänd med fast ljus ända tills motorn efter ytterligare 50 minuter startar igen pĺ hastiget ett och lysdioderna F och C börjar blinka igen i 10 minuter osv. Genom att trycka pĺ vilken som helst av knapparna, förutom belysningsknappen, ĺtergĺr äkten omedelbart till normal funktion (t.ex. om jag trycker pĺ knapp D sĺ sätts “clean air” ur funktion och motorn gĺr genast pĺ hastighet tvĺ; genom att trycka pĺ knapp B sätts den ur funktion). (*) Funktionen “TIMER FÖR AUTOMATISK AVSTÄNGNING” fördröjer avstängningen av kĺpan, som fortsätter att fungera i 15 minuter med samma arbetshastighet som vid pĺslagningen av denna funktion.

• Orenafettlter/aktivtkollter: - När knappen A blinkar med ett intervall pĺ 2 sek ska fettltren rengöras. - När knappen A blinkar med en frekvens av 0,5 sek. bör de aktiva kolltren rengöras eller bytas beroende på typen av lter. När det rena ltret har satts tillbaka, ska det elektroniska min- net nollställas genom att trycka pĺ knapp A i cirka 5 sek tills varningslampan slutar att blinka.

• Manöverfunktioner(Fig.11): Tangent A = Slår på/av belysningen. Tangent B = Slår på/av kåpan. Apparaten startar med den lägsta hastigheten. Om kåpan fungerar skall tangenten tryckas in halv sekund för att slå av den. Om kåpan fungerar med den lägsta hastigheten behöver man inte hålla tangenten intryckt för att stänga av den. Minskar motorns hastighet. Display C = Anger den valda motorhastigheten och aktive- ringen av timern. Tangent D = Slår på kåpan. Ökar motorns hastighet. Om tangenten för den tredje hastigheten trycks in startar den intensiva hastigheten under 10 sekunder för att sedan återgå till den arbetshastighet som var aktiv före ingreppet. Displayen blinkar under denna funktion. Tangent E = Il Timer ställer in funktionstiderna vid aktive- ringen på 15 minuter, varefter de stängs av. Avaktivera timern genom att trycka på knapp E. När funktionen Timer är aktiv på displayen ska decimalpunkten blinka. Om hastighetens intensivläge är i funktion kan timern inte aktiveras. Genom att trycka på knapp E i 2 sekunder, när apparaten är avstängd, så aktiveras funktionen “clean air”. Denna tänder motorn i 10 minuter varje timme på första hastigheten. Under funktion ska displayen visa de perifera segmentens rotation. När denna tid gått ut släcks motorn och displayen visar den lysande bokstaven “C” tills motorn efter ytterligare 50 minuter startar igen och går i 10 minuter igen och så vidare. Tryck på vilken knapp som helst utom ljusknappen för att återgå till normalt funktionssätt. Tryck på knappen E för att avaktivera funktionen.

• Orenafettlter/aktivtkollter: - När displayen C blinkar och visar omväxlande drifthastigheten och bokstaven F (t.ex. 1 och F) ska fettltren rengöras. - När displayen C blinkar och visar omväxlande driftshastig- heten och bokstaven A (t.ex. 1 och A) ska de aktiva kolltren rengöras eller bytas beroende på typen av lter.- 60 - När det rena ltret har satts tillbaka, ska det elektroniska minnet nollställas genom att trycka ned knappen A i cirka 5 sek tills signalerna F eller A slutar att blinka på displayen C.

• Mekaniskakommandon(Fig.12):symbologin är följande: A= knapp LJUS / ON-OFF B= knapp OFF / FÖRSTA HASTIGHETEN C= knapp ANDRA HASTIGHETEN D = knapp TREDJE HASTIGHETEN Om kåpan stängs av i första, andra eller tredje hastigheten, startar den, när den sätts på igen, om med samma hastighet som var inställd när den stängdes av.

• Kommandon(Fig.13): A = Lysknappar Slår på/av lamporna. B=KnappenON/OFFSlår på/av fläkten. Apparaten slås på vid 1:a hastighetsnivån. För att stänga av fläkten tryck på knappen B. C = Display Anger hastigheten på den valda motorn och aktiverar timern. D = Knapp Ökar och minskar motorns hastighet cykliskt, 1:a- 2:a- 3:e ... 1:a- 2:a- 3:e hastigheten. Genom att trycka in knappen i 3 sekunder sätts den INTENSIVA funktionen igång som varar i 6 minuter, på displayen C börjar då nummer 4 att blinka. När minuterna har passerat går motorn tillbaka till den hastig- het som ställts in tidigare. För att inaktivera den intensiva hastigheten, innan den förin- ställda tiden, tryck på knappen B. Fläkten stängs då av, men inte de lampor som var tända. E = Timer-knapp Med alla hastigheter (exklusive intensiv hast.), aktiveras timerfunktionen under 15 min, när man trycker på denna knapp. När tiden gått ut stängs fläkten av (motor och eventuella tända lampor). För att inaktivera timerfunktionen, innan den förinställda tiden, tryck på knappen B, fläkten stängs då av, eller tryck en gång till på timer-knappen för att inaktivera funktionen medans fläkten fortsätter att fungera.

• Mättningfettfilter/kolfilteraktiv: - Efter 30 driftstimmar med påslagen fläkt börjar bokstaven F att blinka på displayen C, detta innebär att man måste rengöra fettfiltren. När det rena filtret har satts fast måste man återställa det elektroniska minnet. Med avslagen fläkt, tryck på knappen B och D i 5 sekunder tills bokstaven F visas på display C i 2 sek. - Efter 120 driftstimmar med påslagen fläkt börjar bokstaven C att blinka på displayen C, detta innebär att man måste rengöra eller byta ut kolfiltren. När det nya filtret har satts fast måste man utföra en dubbel återställning. Med avslagen fläkt, tryck på knapparna B och D i 5 sekunder tills bokstaven F visas på display C i 2 sek. Upprepa och tryck på knapparna B och D i 5 sekunder tills bokstaven C visas på display C i 2 sek.

• Kommandon (Fig.14) : A=KnappON/OFF Slår på/av fläkten. Genom att trycka på knappen A blinkar lysdioden i 2 sek, går över till fast ljust och anordningen startar på 1:a hastigheten. För att stänga av fläkten, tryck en gång till på knappen A, lysdioden blinkar i 2 sekunder och sedan stängs fläkten av. B = Knapp FÖRSTA HASTIGHETEN C = KnappANDRAHASTIGHETEN/TIMER-funktion - Med knappen C aktiveras även funktionen TIMER. - Knappen blinkar under hela tiden för funktionen TIMER. - Under alla hastigheter (exklusive intensiv hast. där den tillhandahålls), genom att trycka på knappen C i cirka 3 sek- under aktiveras funktionen TIMER i 15 minuter. När tiden gått ut stängs fläkten av (motorn och eventuellt tända lampor). - För att inaktivera Timer-funktionen, innan den förinställda tiden, tryck på vilken knapp som helst, bortsett från knappen F ON/OFF Lampor. D=KnappTREDJEHASTIGHETEN/INTENSIVHASTIGHETS- FUNKTION - Med knappen D aktiveras även funktionen för INTENSIV HASTIGHET. - Knappen blinkar under hela tiden för funktionen INTENSIV HASTIGHET. - Genom att trycka in knappen i 3 sekunder sätts den INTEN- SIVA funktionen igång under 6 minuter. - När minuterna har passerat går motorn tillbaka till den hastig- het som ställts in tidigare. - För att inaktivera den intensiva hastigheten, innan den för- inställda tiden, tryck på vilken knapp som helst, bortsett från knappen F ON/OFF Lampor. Viktigt! Vissa modeller arbetar upp till den 3:e hastighetsni- vån, därför tillhandahålls inte den intensiva funktionen. E = Knapp ON/OFF LAMPOR

• Mättningfettfilter/kolfilteraktiv: - När fläkten är påslagen och lysdioderna i förhållande till knapparna A och B blinkar, måste man rengöra fettfiltren. När det rena filtret har satts fast måste man återställa det elektroniska minnet. Med avslagen fläkt, tryck på knappen A i 5 sekunder. Återställningen bekräftas genom en blinkning från lysdioderna A och B. - När fläkten är påslagen och lysdioderna i förhållande till knapparnaC och E blinkar, måste kolfiltren rengöras. När det rena filtret har satts fast måste man återställa det elektroniska minnet. Med avslagen fläkt, tryck på knappen A i 5 sekunder. Återställningen bekräftas genom en blinkning från lysdioderna C och E. TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR FÖR EVEN- TUELLA SKADOR SOM ORSAKTS P.G.A. ATT OVANSTÅENDE INSTRUKTIONER INTE RESPEKTERATS.www.beko.com 3LIK1781
