GEBRUIKSAANWIJZING CWB 9610 X BEKO

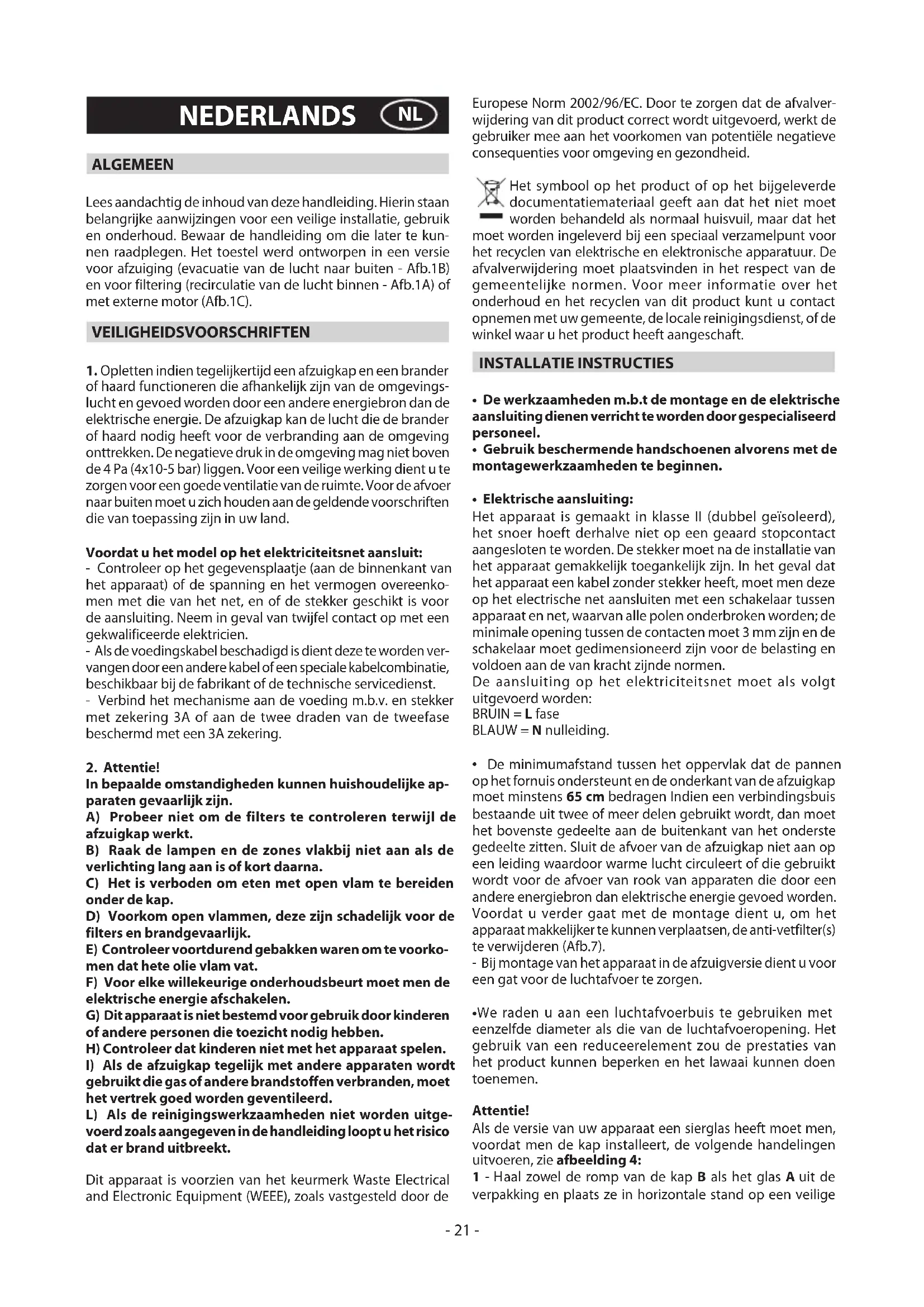

ALGEMEEN Lees aandachtig de inhoud van deze handleiding. Hierin staan belangrijke aanwijzingen voor een veilige installatie, gebruik en onderhoud. Bewaar de handleiding om die later te kun- nen raadplegen. Het toestel werd ontworpen in een versie voor afzuiging (evacuatie van de lucht naar buiten - Afb.1B) en voor filtering (recirculatie van de lucht binnen - Afb.1A) of met externe motor (Afb.1C). VEILIGHEIDSVOORSCHRIFTEN

1. Opletten indien tegelijkertijd een afzuigkap en een brander

of haard functioneren die afhankelijk zijn van de omgevings- lucht en gevoed worden door een andere energiebron dan de elektrische energie. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voorschriften die van toepassing zijn in uw land. Voordat u het model op het elektriciteitsnet aansluit: - Controleer op het gegevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenko- men met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien. - Als de voedingskabel beschadigd is dient deze te worden ver- vangen door een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst. - Verbind het mechanisme aan de voeding m.b.v. en stekker met zekering 3A of aan de twee draden van de tweefase beschermd met een 3A zekering.

In bepaalde omstandigheden kunnen huishoudelijke ap- paraten gevaarlijk zijn. A) Probeer niet om de filters te controleren terwijl de afzuigkap werkt. B) Raak de lampen en de zones vlakbij niet aan als de verlichting lang aan is of kort daarna. C) Het is verboden om eten met open vlam te bereiden onder de kap. D) Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk. E) Controleer voortdurend gebakken waren om te voorko- men dat hete olie vlam vat. F) Voor elke willekeurige onderhoudsbeurt moet men de elektrische energie afschakelen. G) Dit apparaat is niet bestemd voor gebruik door kinderen of andere personen die toezicht nodig hebben. H) Controleer dat kinderen niet met het apparaat spelen.

I) Als de afzuigkap tegelijk met andere apparaten wordt

gebruikt die gas of andere brandstoffen verbranden, moet het vertrek goed worden geventileerd. L) Als de reinigingswerkzaamheden niet worden uitge- voerd zoals aangegeven in de handleiding loopt u het risico dat er brand uitbreekt. Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalver- wijdering van dit product correct wordt uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor omgeving en gezondheid. Het symbool op het product of op het bijgeleverde documentatiemateriaal geeft aan dat het niet moet worden behandeld als normaal huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moet plaatsvinden in het respect van de gemeentelijke normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft. INSTALLATIE INSTRUCTIES

• Dewerkzaamhedenm.b.tdemontageendeelektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.

• Gebruikbeschermendehandschoenenalvorensmetde montagewerkzaamheden te beginnen.

• Elektrischeaansluiting: Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden. De stekker moet na de installatie van het apparaat gemakkelijk toegankelijk zijn. In het geval dat het apparaat een kabel zonder stekker heeft, moet men deze op het electrische net aansluiten met een schakelaar tussen apparaat en net, waarvan alle polen onderbroken worden; de minimale opening tussen de contacten moet 3 mm zijn en de schakelaar moet gedimensioneerd zijn voor de belasting en voldoen aan de van kracht zijnde normen. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L fase BLAUW = N nulleiding.

De minimumafstand tussen het oppervlak dat de pannen op het fornuis ondersteunt en de onderkant van de afzuigkap moet minstens 65 cm bedragen Indien een verbindingsbuis bestaande uit twee of meer delen gebruikt wordt, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten. Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden. Voordat u verder gaat met de montage dient u, om het apparaat makkelijker te kunnen verplaatsen, de anti-vetfilter(s) te verwijderen (Afb.7). - Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reduceerelement zou de prestaties van het product kunnen beperken en het lawaai kunnen doen toenemen. Attentie! Als de versie van uw apparaat een sierglas heeft moet men, voordat men de kap installeert, de volgende handelingen uitvoeren, zie afbeelding 4:

1 - Haal zowel de romp van de kap B als het glas A uit de

verpakking en plaats ze in horizontale stand op een veilige- 22 - ondergrond.

2 - Pak het glas A en plaats het over de romp van de kap B.

3 - Bevestig het glas op denitieve wijze aan de romp van de

kap met behulp van de 4 beslagringen C en de 4 schroeven D, zoals aangegeven.

• Bevestigingaandemuur Maak de gaten A en neem daarbij de aangegeven maten in acht (Afb.2). Bevestig het apparaat aan de muur op één horizontale lijn met de keukenkastjes. Na de instelling bevestigt u de kap denitief met de 2 schroeven A (Afb.5). Voor de verschillende montages maakt u gebruik van geschikte schroeven en expansiepluggen afhankelijk van het type muur (bv. gewapend beton, gipsplaat, enz.). Mochten de schroeven en de pluggen bij het product geleverd zijn, dan dient u te controleren of ze geschikt zijn voor het type muur waaraan de kap bevestigd wordt.

• Bevestigingvandedecoratievetelescoopverbindingen Attentie! Als het onderste verbindingsstuk van uw apparaat een lipje heeft dient u, voor u tot bevestiging overgaat, het onderste verbindingsstuk met een knijptang beet te pakken en het lipje naar de binnenkant te buigen, zoals aangegeven in afbeelding 5, fase 1. Zorg ervoor dat de elektrische voeding zich in de ruimte bevindt die door de decoratieve verbinding in beslag genomen wordt. Indien de afzuigversie of de versie met externe motor geïnstalleerd moet worden, dan maakt u een gat voor de luchtafvoer. Regel de breedte van de steunbeugel van het bovenste verbindingsstuk (Afb.3). Vervolgens bevestigt u deze met de schroeven A (Afb.3) zo aan het plafond dat het in lijn staat met uw kap. Neem hierbij de afstand vanaf het plafond in acht die aangegeven wordt in Afb.2. Bevestig, met behulp van een verbindingsbuis, ens C op het gat van de luchtafvoer (Afb.5- Fase 2). Plaats het bovenste verbindingsstuk in het onderste. Bevestig het onderste verbindingsstuk met de bijgeleverde schroeven B (Afb.5- Fase 2) aan de kap, trek het bovenste verbindingsstuk naar buiten tot aan de beugel en zet het vast met de schroeven B (Afb.3). Om de afzuigversie in de lterversie te veranderen dient u uw verkoper om de actieve koolstolters te vragen en de montageinstructies te volgen.

• Filterversie Installeer de kap en de twee verbindingsstukken zoals beschreven wordt in de paragraaf over de montage van de afzuigversie van de kap. Voor de montage van het verbindingsstuk van de filter dient u de instructies te raadplegen die zich in de kit bevinden. Indien geen kit bijgeleverd is, dient u deze als accessoire bij uw verkoper te bestellen. De lters moeten op de afzuiggroep aangebracht worden, aan de binnenkant van de kap, en daarop gecentreerd worden door ze 90 graden te draaien tot ze vastklikken (Afb.8).

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te laten nadat het eten bereid is, voor een optimale luchtverversing. De goede werking van de afzuigkap hangt af van een regelmatig en correct onder- houd; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.

• Devetfilter heeft als doel de vetdeeltjes die in de lucht han- gen tegen te houden, bijgevolg is deze filter onderhevig aan verstoppen na een bepaalde tijd, afhankelijk van het gebruik van het apparaat. - Om brandgevaar te voorkomen, moeten de vetfilters hoog- stens iedere 2 maanden met de hand gewassen worden met neutrale vloeibare reinigingsmiddelen die niet schuren ofwel in de vaatwasser op lage temperatuur met korte cycli. - Na enkele wasbeurten kunnen er kleurveranderingen optre- den. Dit feit geeft u geen recht op een klacht voor eventuele vervanging.

• Deactievekoolstoffilters dienen om de lucht te zuiveren die in het milieu wordt uitgestoten, en heeft als functie de on- aangename geuren die bij het koken vrijkomen op te vangen. - De actieve koolstoffilters die niet regenereerbaar zijn, moeten hoogstens iedere 4 maanden worden vervangen. De verza- diging van de actieve koolstof hangt af van een min of meer langdurig gebruik van het apparaat, van het type keuken en van de regelmaat waarmee de schoonmaak van de vetfilter wordt uitgevoerd. - De regenereerbare actieve koolstoffilters moeten met de hand worden gewassen met neutrale detergenten die niet schuren, of in de vaatwasser bij een maximumtemperatuur van 65°C (de wascyclus moet gebeuren zonder vaat). Neem het overtollige water weg zonder de filter te beschadigen, verwijder de plastic delen en laat het matrasje in de oven drogen gedurende minstens 15 minuten bij een maximum- temperatuur van 100°C. Om de werking van de regenereerbare koolstoffilter efficiënt te houden, moet deze handeling iedere 2 maanden worden herhaald. Ze moeten worden vervangen na hoogstens 3 jaar ofwel wanneer het matrasje beschadigd geraakt is.

• Hetisbelangrijkdatdevetfiltersenderegenereerbare actieve koolstoffilters goed droog zijn vooraleer ze op- nieuw te monteren.

• Maak de kap zowel van binnen als van buiten regelmatig schoon met behulp van een doek gedrenkt in gedenatureerde alcohol of neutrale vloeibare schoonmaakmiddelen die niet schuren.

• De verlichtingsinstallatie is ontworpen voor het gebruik tijdens het koken en niet voor langdurig gebruik als algemene verlichting van het vertrek. Langdurig gebruik van de verlich- ting vermindert gevoelig de gemiddelde levensduur van de lampen.

• Als het apparaat uitgerust is met de serviceverlichting dan kan deze gebruikt worden voor langdurig gebruik van de algemene verlichting van het vertrek.

• Attentie: het niet naleven van de waarschuwingen voor schoonmaak van de kap en de vervanging en schoonmaak van de filters brengt brandgevaar met zich mee. Het is daarom aangeraden om zich te houden aan de voorgestelde instruc- ties.

• Vervangingvandehalogeenlampen(Afb.6A): Om de halogeenlampen B te vervangen moet men het glaasje C verwijderen door een voorwerp als hefboom in de daarvoor bestemde spleten te steken. Vervang met lampen van hetzelfde type. Opgelet: raak de lampen niet met de blote handen aan.

• Vervangingvandegloei-/halogeenlampen(Afb.6B): Gebruik alleen lampen van hetzelfde type en vermogen op het apparaat.

• Kontroller(Afb.9)mekaniske zijn de symbolen hieronder weergegeven: A = knop LICHT

• KontrollerMediys(Afb.10)zijn de symbolen hieronder weergegeven: A = knop LICHT B = knop UIT C = knop EERSTE SNELHEID D = knop TWEEDW DERDE SNELHEID E = knop DERDE SNELHEID F = knop TIMER AUTOMATISCHE ONDERBREKING na 15 minu- ten (*) Indien uw apparaat voorzien is van de INTENSIEVE snel- heidsfunctie, drukt u dan ongeveer 2 seconden op toets E zodat de functie geactiveerd wordt gedurende 10 minuten, waarna het terugkeert naar de eerder ingestelde snelheid. Wanneer de functie actief is knippert de LED: Om de functie te onderbreken voordat de 10 minuten verstreken zijn drukt u opnieuw op toets E. Door 2 seconden op toets F te drukken (met uitgeschakelde kap) wordt de functie “clean air” geactiveerd. Deze functie schakelt om het uur de motor 10 minuten in bij de eerste snel- heid. Zodra de functie geactiveerd wordt start de motor bij de

snelheid, gedurende 10 minuten. Tijdens deze tijd moeten de toetsen F en C tegelijkertijd knipperen. Na het verstrijken van deze tijd gaat de motor uit en blijft de led van toets F permanent branden tot na 50 minuten de motor opnieuw van start gaat bij de eerste snelheid en de leds van de toetsen F en C weer gedurende 10 minuten knipperen, enz. Door op ongeacht welke toets te drukken, met uitzondering van de lichten, keert de kap onmiddellijk terug naar de gewone werking (drukt u bijvoor- beeld op toets D dan wordt de functie “clean air” gedeactiveerd en gaat de motor onmiddellijk over naar de 2

snelheid. Drukt u op toets B dan wordt de functie gedeactiveerd). (*)De knop “TIMER/AUTOMATISCHEONDERBREKING” zorgt ervoor dat de afzuigkap niet meteen stopt, deze zal voor 15 minuten blijven functioneren, op dezelfde snelheidsstand waarop de kap ingesteld stond.

• Verzadigingvetfilters/actievekoolstoffilters: - Wanneer de toets A knippert met een frequentie van 2 sec., moeten de vetfilters worden gewassen. - Wanneer de toets A knippert met een frequentie van 0,5 sec., moeten de actieve koolfilters worden vervangen of gewassen, naargelang het type filter. Eenmaal de schone filter terug is aangebracht, moet het elek- tronische geheugen worden gereset door gedurende 5 sec. op de toets A te drukken tot die niet langer knippert..

• Kontroller(Afb.11): Knop A = Voor het aan- en uitschakelen van de lichten. Knop B = Voor het aan- en uitschakelen van de wasemkap. Het apparaat wordt aangeschakeld op de 1ste snelheid. Als de kap aan is druk 2 sec. lang op de knop om deze uit te schakelen. Als de kap op de 1ste snelheid aangeschakeld is, is het niet nodig de knop ingedrukt te houden om de kap uit te schakelen. Vermindert de snelheid van de motor. Display C = Geeft de geselecteerde motorsnelheid en de inschakeling van de timer aan. Knop D = Voor het inschakelen van de afzuigkap. Met deze knop kan een hogere stand gekozen worden. Wanneer deze knop bediend wordt terwijl de afzuigkap in stand 3 staat, wordt de intensiefstand ingesteld. Dit houdt in dat de afzuigkap gedurende 10 minuten op vol vermogen zal werken, waarna hij automatisch terugkeert naar stand 3. Tijdens deze functie knippert het display C. Toets E = Door de Timer in te schakelen worden de gekozen functies 15 minuten lang geactiveerd, waarna ze worden uitgeschakeld. Door weer op de toets E te drukken wordt de Timer uitgeschakeld. Als de Timer functie actief is zal op het display het decimale punt knipperen. De Timer kan niet worden ingeschakeld als de functie intensieve snelheid is geactiveerd. Als, wanneer het apparaat uit is, de toets E 2 seconden lang wordt ingedrukt, wordt de functie “clean air” geactiveerd. Deze functie schakelt de motor elk uur 10 minuten lang op de eerste snelheid in.Als deze functie is geactiveerd zullen de zijgedeeltes op het display een draaiende beweging maken. Zodra deze tijd is verstreken gaat de motor uit en verschijnt op het display de letter “C” totdat, na weer 50 minuten, de motor opnieuw voor 10 minuten gaat draaien, enzovoort. Om terug te keren naar de normale werking drukt men op een willekeurige toets, behalve op de toets van de lichten. Druk op de toets E om de functie te deactiveren.

• Vetfilters/koolstoffiltersverzadigd: - Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter F (bv. 1 en F) dienen de vetfilters te worden g ereinigd. - Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter A (bv. 1 en A) moeten de actieve koolfilters worden vervangen of gewassen, naargelang het type filter. Als het schone filter weer op zijn plaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat de tekens F of A op het display C stoppen met knipperen.

• Mechanischecommando’s(Fig.12):de gebruikte symbolen zijn als volgt: A= toets LICHT / ON-OFF B= toets OFF / EERSTE SNELHEID C= toets TWEEDE SNELHEID D = toets DERDE SNELHEID Als de kap in eerste, tweede of derde snelheid wordt uitgeschakeld, zal die op dezelfde werkingssnelheid herstarten zoals ingesteld op het moment van de uitschakeling wanneer de kap weer wordt ingeschakeld.

• Commando’s(Fig.13): A = Toets Lampen Hiermee worden de lamen aan-/uitgezet. B=ON/OFF-toetsHiermee wordt de kap aan-/uitgezet. Het toestel wordt in 1e snelheid ingeschakeld. Druk op de toets B om de kap uit te zetten. C = Display Geeft de geselecteerde snelheid van de motor en de activering van de timer aan. D = Toets Hiermee kunt u de snelheid van de motor cyclisch verhogen en verminderen, 1e-2e-3e ... 1e-2e-3e snelheid. Wanneer u de toets 3 seconden ingedrukt houdt, wordt de INTENSIEVE functie gedurende 6 minuten ingeschakeld, op het display C begint het getal 4 te knipperen. Op het einde van deze minuten gaat de motor opnieuw werken op de eerder ingestelde snelheid. Druk op de toets B om de intensieve snelheid vóór de inge- stelde tijd te deactiveren; de kap gaat dan uit, maar de lampen blijven aan indien ze aan waren. E = Toets timer Ongeacht de ingeschakelde snelheid (behalve de intensieve snelheid) wordt de timerfunctie gedurende 15 min. geactiveerd wanneer u op deze toets drukt. Op het einde van het aftellen gaat de kap uit (de motor en eventuele lampen blijven aan).- 24 - Druk op de toets B om de timerfunctie vóór de ingestelde tijd te deactiveren; de kap gaat dan uit. Of als u opnieuw op de gedeactiveerde timertoets drukt, dan gaat de functie uit maar blijft de kap verder werken.

• Verzadigingvetfilters/actievekoolstoffilters: - Na 30 u werking met de kap aan, begint op het display Cde letter F te knipperen. Dit betekent dat de vetfilters moeten worden gewassen. Wanneer de schone filter opnieuw op zijn plaats zit, moet u het elektronische geheugen resetten: wanneer de kap uit staat, houdt u de toets B en D gedurende 5 sec. ingedrukt tot op het display C de letter F gedurende 2 sec. vast aan blijft. - Na 120 u werking met de kap aan, begint op het display Cde letter C te knipperen. Dit betekent dat u moet voorzien om het wassen of vervangen uit te voeren van de koolstoffilters. Wanneer de schone filter opnieuw op zijn plaats zit, moet u een dubbele reset uitvoeren: wanneer de kap uit staat, houdt u de toets B en D gedurende 5 sec. ingedrukt tot op het display C de letter F gedurende 2 sec. vast aan blijft. Herhaal en houd de toets B eb D gedurende 5 sec. ingedrukt tot op het display C de letter C gedurende 2 sec. vast aan blijft.

• Commando’s (Fig.14) : A=ON/OFF-toets Hiermee wordt de kap aan-/uitgezet. Wanneer u op de toets A drukt, knippert de led gedurende 2 sec. en blijft daarna vast aan, vervolgens word het toestel op 1e snelheid gestart. Druk opnieuw op de toets A om de kap uit te zetten; de led knippert gedurende 2 sec. en gaat daarna uit. B = Toets EERSTE SNELHEID C = ToetsTWEEDSNELHEID/TIMER-functie - Met de toets C wordt ook de TIMER-functie geactiveerd. - De toets knippert gedurende de volledige duur van de TIMER. Ongeacht de ingeschakelde snelheid (behalve de intensieve snelheid, waar dit voorzien is) wordt de TIMER-functie gedu- rende 15 minuten geactiveerd wanneer u de toets C circa 3 seconden indrukt. Op het einde van het aftellen gaat de kap uit (de motor en eventuele lampen blijven aan). - Om de timerfunctie vóór de ingestelde tijd te deactiveren, drukt u op een willekeurige toets, behalve de toets F ON/ OFF Lampen. D=ToetsDERDESNELHEID/FunctieINTENSIEVESNELHEID - Met de toets D wordt ook de functie INTENSIEVE SNELHEID geactiveerd. - De toets knippert gedurende de volledige duur van de functie INTENSIEVE SNELHEID. - Wanneer u de toets 3 seconden ingedrukt houdt, wordt de INTENSIEVE functie gedurende 6 minuten ingeschakeld. - Op het einde van deze minuten gaat de motor opnieuw werken op de eerder ingestelde snelheid. Om de intensieve snelheid vóór de ingestelde tijd te deacti- veren, drukt u op een willekeurige toets, behalve de toets F ON/OFF Lampen. Opgepast! Sommige modellen werken tot op de 3e snelheid, dit betekent dat de intensieve snelheid niet voorzien is. E = Toets ON/OFF LAMPEN

• Verzadigingvetfilters/actievekoolstoffilters: - Wanneer de LED’s van de toetsen A en B knipperen als de kap aan staat, moeten de vetfilters worden gewassen. Wanneer de schone filter opnieuw op zijn plaats zit, moet u het elektronische geheugen resetten: wanneer de kap uit staat, houdt u de toets A gedurende 5 sec. ingedrukt; de reset wordt bevestigd door het knipperen van de LED’s A en B. - Wanneer de LED’s van de toetsen C en E knipperen als de kap aan staat, moeten de koolstoffilters worden gewassen. Wanneer de schone filter opnieuw op zijn plaats zit, moet u het elektronische geheugen resetten: wanneer de kap uit staat, houdt u de toets A gedurende 5 sec. ingedrukt; de reset wordt bevestigd door het knipperen van de LED’s C en E. DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN. PORTUGUÊS
