MANUAL DE UTILIZADOR CWB 9610 X BEKO

GENERALIDADES Ler cuidadosamente o conteúdo do presente manual já que este fornece indicações importantes referentes à segurança de instalação, de uso e de manutenção. Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilização em versão aspirante (evacuação de ar para o exterior - Fig.1B), filtrante (circulação de ar no interior - Fig.1A) ou com motor exterior (Fig.1C).

ADVERTÊNCIAS PARA A SEGURANÇA

1. Prestar atenção se estão funcionando contemporaneamente

uma coifa aspirante e um queimador ou um fogão dependentes do ar ambiente e alimentados por uma energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogão necesitam para a combustão. A pressão negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um funcionamento seguro, providenciar uma oportuna ventilação do local. Para a evacuação externa, ater-se às disposições vigentes no seu País. Antes de ligar o modelo à rede eléctrica: - Controle a placa dos dados (posta no interior do aparelho) para verificar que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas interpele um electricista qualificado. - Se o cabo de alimentação estiver danificado, deverá ser substituído por um cabo ou um conjunto especiais fornecidos pelo fabricante ou pelo seu serviço de assistência técnica. - Ligar o dispositivo à rede de alimentação através de uma ficha com fusível 3A ou aos dois fios da bifásica protegidos por um fusível 3A.

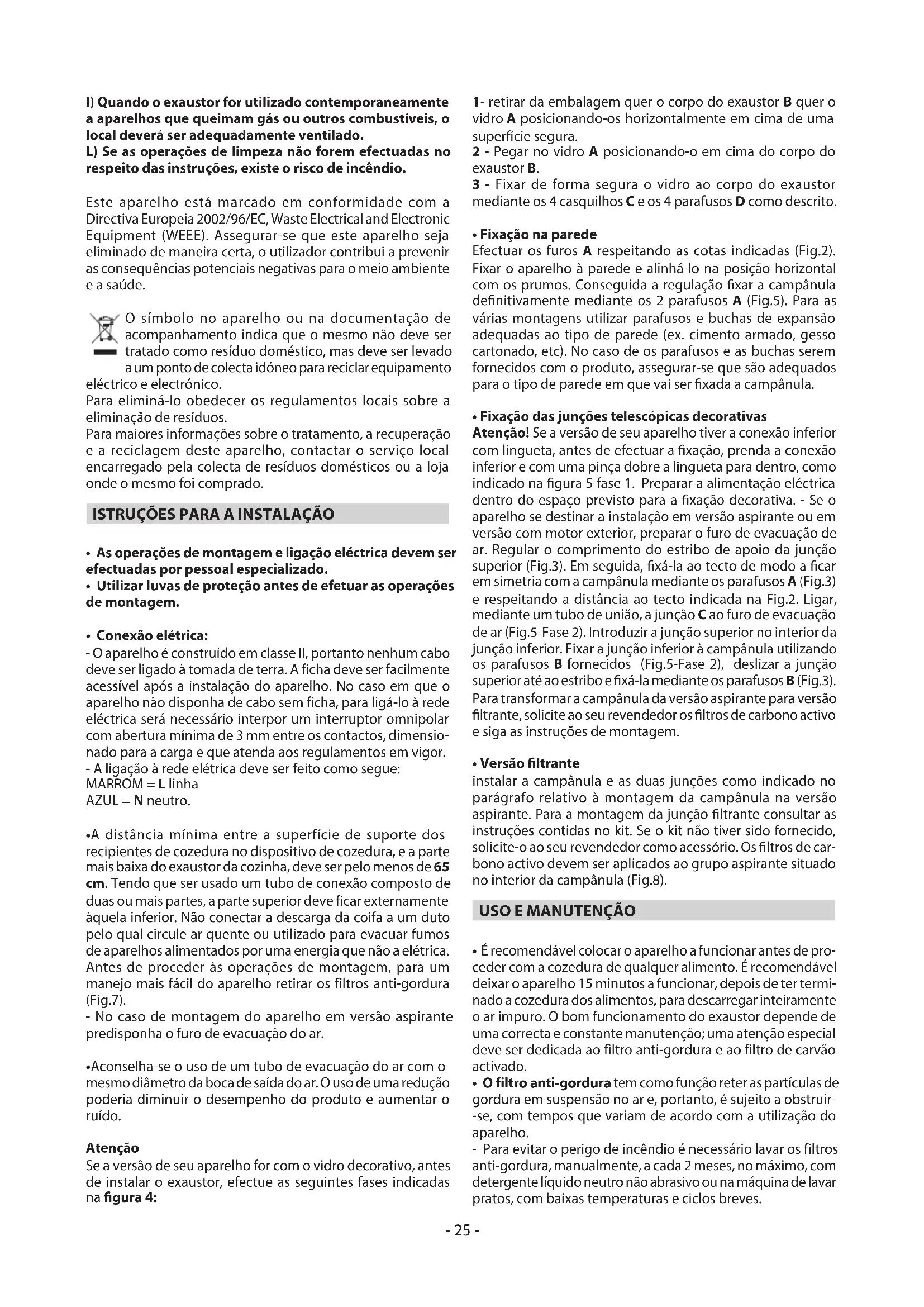

Em determinadas circunstâncias, os electrodomésticos podem ser perigosos. A)Nãoprocurecontrolarosfiltroscomoexaustorem funcionamento. B) Não toque as lâmpadas e as áreas adjacentes, durante e logo pós o uso prolongado da instalação de iluminação. C)Éproibidocozinharalimentosflambésoboexaustor. D) Evite a chama livre, porque é danosa para os filtros e perigosa para os incêndios. E) Controle constantemente os alimentos fritos para evitar que o óleo aquecido pegue fogo. F) Antes de efectuar qualquer manutenção, desligue o exaustordaredeeléctrica. G) Este aparelho não é destinado ao uso por parte de crianças ou pessoas que precisem de supervisão. H) Não permita que as crianças brinquem com o aparelho.- 25 - I)Quandooexaustorforutilizadocontemporaneamente a aparelhos que queimam gás ou outros combustíveis, o local deverá ser adequadamente ventilado. L) Se as operações de limpeza não forem efectuadas no respeitodasinstruções,existeoriscodeincêndio. Este aparelho está marcado em conformidade com a Directiva Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurar-se que este aparelho seja eliminado de maneira certa, o utilizador contribui a prevenir as consequências potenciais negativas para o meio ambiente e a saúde. O símbolo no aparelho ou na documentação de acompanhamento indica que o mesmo não deve ser tratado como resíduo doméstico, mas deve ser levado a um ponto de colecta idóneo para reciclar equipamento eléctrico e electrónico. Para eliminá-lo obedecer os regulamentos locais sobre a eliminação de resíduos. Para maiores informações sobre o tratamento, a recuperação e a reciclagem deste aparelho, contactar o serviço local encarregado pela colecta de resíduos domésticos ou a loja onde o mesmo foi comprado.

ISTRUÇÕES PARA A INSTALAÇÃO

• Asoperaçõesdemontagemeligaçãoeléctricadevemser efectuadas por pessoal especializado.

• Utilizarluvasdeproteçãoantesdeefetuarasoperações de montagem.

• Conexãoelétrica: - O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra. A ficha deve ser facilmente acessível após a instalação do aparelho. No caso em que o aparelho não disponha de cabo sem ficha, para ligá-lo à rede eléctrica será necessário interpor um interruptor omnipolar com abertura mínima de 3 mm entre os contactos, dimensio- nado para a carga e que atenda aos regulamentos em vigor. - A ligação à rede elétrica deve ser feito como segue: MARROM = L linha AZUL = N neutro.

• A distância mínima entre a superfície de suporte dos recipientes de cozedura no dispositivo de cozedura, e a parte mais baixa do exaustor da cozinha, deve ser pelo menos de 65 cm. Tendo que ser usado um tubo de conexão composto de duas ou mais partes, a parte superior deve ficar externamente àquela inferior. Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não a elétrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparelho retirar os filtros anti-gordura (Fig.7). - No caso de montagem do aparelho em versão aspirante predisponha o furo de evacuação do ar.

• Aconselha-se o uso de um tubo de evacuação do ar com o mesmo diâmetro da boca de saída do ar. O uso de uma redução poderia diminuir o desempenho do produto e aumentar o ruído. Atenção Se a versão de seu aparelho for com o vidro decorativo, antes de instalar o exaustor, efectue as seguintes fases indicadas na gura 4:

1- retirar da embalagem quer o corpo do exaustor B quer o

vidro A posicionando-os horizontalmente em cima de uma superfície segura.

2 - Pegar no vidro A posicionando-o em cima do corpo do

3 - Fixar de forma segura o vidro ao corpo do exaustor

mediante os 4 casquilhos C e os 4 parafusos D como descrito.

• Fixaçãonaparede Efectuar os furos A respeitando as cotas indicadas (Fig.2). Fixar o aparelho à parede e alinhá-lo na posição horizontal com os prumos. Conseguida a regulação xar a campânula denitivamente mediante os 2 parafusos A (Fig.5). Para as várias montagens utilizar parafusos e buchas de expansão adequadas ao tipo de parede (ex. cimento armado, gesso cartonado, etc). No caso de os parafusos e as buchas serem fornecidos com o produto, assegurar-se que são adequados para o tipo de parede em que vai ser xada a campânula.

• Fixaçãodasjunçõestelescópicasdecorativas Atenção! Se a versão de seu aparelho tiver a conexão inferior com lingueta, antes de efectuar a xação, prenda a conexão inferior e com uma pinça dobre a lingueta para dentro, como indicado na gura 5 fase 1. Preparar a alimentação eléctrica dentro do espaço previsto para a xação decorativa. - Se o aparelho se destinar a instalação em versão aspirante ou em versão com motor exterior, preparar o furo de evacuação de ar. Regular o comprimento do estribo de apoio da junção superior (Fig.3). Em seguida, xá-la ao tecto de modo a car em simetria com a campânula mediante os parafusos A (Fig.3) e respeitando a distância ao tecto indicada na Fig.2. Ligar, mediante um tubo de união, a junção C ao furo de evacuação de ar (Fig.5-Fase 2). Introduzir a junção superior no interior da junção inferior. Fixar a junção inferior à campânula utilizando os parafusos B fornecidos (Fig.5-Fase 2), deslizar a junção superior até ao estribo e xá-la mediante os parafusos B (Fig.3). Para transformar a campânula da versão aspirante para versão ltrante, solicite ao seu revendedor os ltros de carbono activo e siga as instruções de montagem.

• Versãoltrante instalar a campânula e as duas junções como indicado no parágrafo relativo à montagem da campânula na versão aspirante. Para a montagem da junção ltrante consultar as instruções contidas no kit. Se o kit não tiver sido fornecido, solicite-o ao seu revendedor como acessório. Os ltros de car- bono activo devem ser aplicados ao grupo aspirante situado no interior da campânula (Fig.8).

• É recomendável colocar o aparelho a funcionar antes de pro- ceder com a cozedura de qualquer alimento. É recomendável deixar o aparelho 15 minutos a funcionar, depois de ter termi- nado a cozedura dos alimentos, para descarregar inteiramente o ar impuro. O bom funcionamento do exaustor depende de uma correcta e constante manutenção; uma atenção especial deve ser dedicada ao filtro anti-gordura e ao filtro de carvão activado.

• Ofiltroanti-gordura tem como função reter as partículas de gordura em suspensão no ar e, portanto, é sujeito a obstruir- -se, com tempos que variam de acordo com a utilização do aparelho. - Para evitar o perigo de incêndio é necessário lavar os filtros anti-gordura, manualmente, a cada 2 meses, no máximo, com detergente líquido neutro não abrasivo ou na máquina de lavar pratos, com baixas temperaturas e ciclos breves.- 26 - - Depois de algumas lavagens pode ocorrer alterações de cor. Este fato não dá direito à reclamação para eventuais substituições.

• Osfiltrosdecarvãoativado são utilizados para depurar o ar que é introduzido no ambiente e tem a função de atenuar os odores desagradáveis gerados pelo cozimento. - Os filtros de carvão ativo não regeneráveis devem ser substi- tuídos a cada 4 meses, no máximo. A saturação do carvão ativo depende do uso mais ou menos prolongado do aparelho, tipo de alimento e regularidade de lavagem do filtro anti-gordura. - Os filtros ao carvão ativado regeneráveis devem ser lavados manualmente, com detergentes neutros não abrasivos ou na máquina de lavar louças, com temperatura máxima de 65°C (o ciclo de lavagem deve ser completo e sem louças). Retirar a água em excesso sem danificar o filtro, remover as partes plásti- cas e secar a forração no forno por 15 minutos, pelo menos, em 100°C de temperatura, no máximo. Para manter eficiente a função do filtro ao carvão regenerável, esta operação deve ser repetida a cada 2 meses. Estes devem ser substituídos, no máximo, a cada 3 anos ou quando a forração estiver danificada.

• Antesdemontarosfiltrosanti-gorduraeosfiltrosao carvão ativado regeneráveis é importante que estejam bem secos.

• Limparfrequentementeoexaustor,pordentroeporfora, utilizando um pano húmido com álcool desnaturado ou detergentes líquidos neutros não abrasivos.

• O sistema de iluminação é projetado para o uso durante o cozimento e não para o uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui nota- velmente a duração média das lâmpadas.

• Se o aparelho for dotado de luz de cortesia esta pode ser utilizada para o uso prolongado de iluminação geral do am- biente.

• Atenção:a inobservância das advertências de limpeza e do exaustor e da substituição e limpeza dos filtros comporta riscos de incêndios. Aconselha-se seguir as instruções mencionadas.

• Substituiçãodaslâmpadasdehalogéneo(Fig.6A): Para substituir as lâmpadas de halogéneo B tire o vidro C fazendo forças nas específicas espessuras. Substitua com lâmpadas do mesmo tipo. Atenção: não toque a lâmpada directamente com as mãos.

• Substituiçãodaslâmpadasincandescentes/alógenas (Fig.6B): Utilizar somente lâmpadas do mesmo tipo e voltagem instaladas no aparelho.

omandos(Fig.9)mecânicos a simbologia é indicada a seguir: A = botão ILUMINAÇÃO B = botão OFF

= botão PRIMEIRA VELOCIDADE

= botão SEGUNDA VELOCIDADE E = botão TERCEIRA VELOCIDADE.

• Comandosluminosos(Fig.10) a simbologia é indicada a seguir: A = botão ILUMINAÇÃO B = botão OFF

= botão PRIMEIRA VELOCIDADE

= botão SEGUNDA VELOCIDADE E = botão TERCEIRA VELOCIDADE F = botão TIMER PARADA AUTOMÁTICA 15 minutos (*) Se o seu aparelho for dotado da função velocidade INTEN- SIVA, manter pressionada a tecla E por cerca 2 segundos e esta função será ativada durante 10 minutos, porque depois volta para a velocidade anteriormente programada. Quando a função está activa, o LED pisca. Para a interromper antes dos 10 minutos, prima novamente a teclas E. Pressionar a tecla F por 2 segundos (com o exaustor des- ligado) e ativa-se a função “clean air”. Esta função liga o motor por 10 minutos a cada hora na primeira velocidade. Quando inicialmente ativada esta função, inicia-se o motor na primiera velocidade com uma duração de 10 minutos, durante os quais devem piscar contemporaneamente a tecla F e a tecla C. Depois disto, o motor se desliga e o led da tecla F permanece aceso com a sua luz fixa até que, depois de 50 minutos, o motor liga-se na primeira velocidade e os leds F e C recomeçam a piscar por 10 minutos e assim sucessivamente. Pressionando qualquer tecla, menos as das luzes o exaustor torna imediatamente ao seu funcionamento normal (por exemplo: se pressiono a tecla D desativa-se a função “clean air” e o motor trabalha em sua segunda velocidade; pressionando a tecla B a função desativa-se). (*) A função “TIMER PARADA AUTOMÁTICA” retarda a parada da coifa, que continuará a funcionar à velocidade de exercício em curso no momento em que foi atuada esta função, de 15 minutos.

• SaturaçãodefiltrosAntigordura/Carvãoativado: - Quando a tecla A pisca com uma frequência de 2 sec. os filtros antigordura devem ser lavados. - Quando a tecla A pisca com uma frequência de 0,5 sec. os filtros de carvão ativado devem ser substituídos ou lavados conforme o tipo de filtro. Uma vez recolocado o filtro limpo é necessário fazer o reset da memória eletrônica pressionando a tecla A por aproxima- damente 5 sec. até que pare de piscar.

• Comandos(Fig.11): Tecla A = Acende/apaga as luzes. Tecla B = Liga/desliga a coifa. O aparelho liga na 1° velocidade. Se a coifa está ligada pressionar a tecla por 2 s. para desligá- -la. Se a coifa se encontra na 1° velocidade não é necessário manter a tecla pressionada para desligar. Diminui a velocidade do motor. Display C = Indica a velocidade seleccionada do motor e a activação do timer. Tecla D = Liga a coifa. Aumenta a velocidade do motor. Pres- sionando a tecla da 3° velocidade insere-se a função intensiva por 10’, depois o aparelho volta a funcionar na velocidade de exercício do momento da activação. Durante esta função o display lampeja. Tecla E = O timer determina os tempos de funcionamento, no momento da activação, para 15 minutos depois de desligar. Para desactivar o timer carregue outra vez na tecla E. Quando a função timer estiver activa, no display deverá piscar o ponto decimal. Se estiver a funcionar na velocidade intensa, não será possível activar o timer. Se carregar 2 segundos na tecla E, quando o aparelho for desligado, activa-se a função “clean air”. Esta função liga o motor 10 minutos por hora na primeira velocidade. Durante o funcionamento, o display deverá visualizar um movimento rotativo dos segmentos periféricos. Depois deste tempo ter passado, o motor desliga-se e o display deverá visualizar a letra “C” fixa até, depois de 50 minutos, o motor reiniciar a funcionar mais 10 minutos e assim por diante. Para retornar ao funcionamento normal pressione qualquer tecla, exclusa aquela das luzes. Para desativar a função pressione a tecla E.- 27 -

• Saturaçãodosfiltrosanti-gorduracarvãoactivo: - Quando o display C piscar alternando a velocidade de funcio- namento com a letra F (ex. 1 e F), os filtros anti-goruda deverão ser lavados. - Quando o display C piscar alternando a velocidade de funcio- namento com a letra A (ex. 1 e A), os filtros com carvão ativado devem ser substituídos ou lavados conforme o tipo di filtro. Uma vez colocado o filtro limpo deve-se restabelecer a memó- ria electrónica, carregando na tecla A por aproximadamente 5 segundos, até o indicador luminoso F ou A do display C terminar de piscar.

• Comandosmecânicos(Fig.12):a simbologia é indicada a seguir: A= botão LUZ / ON-OFF B= botão OFF / PRIMEIRA VELOCIDADE C= botão SEGUNDA VELOCIDADE D = botão TERCEIRA VELOCIDADE Se a coifa for desligada quando está na primeira, segunda ou terceira velocidade, quando for acendida novamente, recomeçará a trabalhar com a velocidade em que estava quando foi desligada.

• Comandos(Fig.13): A = Tecla Luzes Liga/desliga as luzes. B=TeclaON/OFFLiga/desliga o exaustor. O aparelho acende-se na primeira velocidade Para desligar o exaustor prima a teclaB C = Visor Indica a velocidade selecionada do motor e a ativa- ção do temporizador. D = Tecla Aumenta e diminui a velocidade do motor com um andamento cíclico, 1º-2°- 3° ... 1°-2°- 3° velocidade. Premindo a tecla durante 3 segundos é inserida a função INTENSIVA com duração de 6 minutos, no visor C começa a piscar o número 4. No final dos minutos o motor volta a funcionar à velocidade previamente definida. Para desligar a velocidade intensiva, antes do tempo prede- finido, prima a tecla B e o exaustor desliga-se, mas não se as luzes estiverem acesas. E = Tecla temporizador Com qualquer velocidade inserida (excluindo a vel. Intensiva) premindo a tecla activa o tempori- zador para 15 minutos. Depois de contar o exaustor desliga-se (motor e quaisquer luzes acesas). Para desligar a função Temporizador antes do tempo prede- finido, prima a tecla B e o exaustor desliga-se, ou premindo novamente a tecla do temporizador desativa a função mas o exaustor continua a funcionar.

• SaturaçãofiltrosAntigordura/Carvãoativo: - Após 30 h de funcionamento do exaustor no visor C começa a piscar a letra F o que significa que devem ser lavados os filtros anti gordura. Uma vez recolocado o filtro limpo deverá reiniciar a memória eletrónica, com o exaustor desligado premir as teclas B e D durante 5 seg. até que no visor C permaneça por 2 seg. fixa a letra F. - Após 120 h de funcionamento do exaustor no visor C co- meça a piscar a letra F o que significa que devem ser lavados ou substituídos os filtros de carbono. Uma vez recolocado o filtro limpo deverá fazer o duplo rei- nicio pelo que, com o exaustor desligado premir as teclas B e D durante 5 seg. até que no visor C permaneça por 2 seg. fixa a letra F. Repetir e premir a tecla B e D durante 5 seg. até que no visor C permaneça por 2 seg. fixa a letra C.

• Comandos (Fig.14) : A=TeclaON/OFF Liga/desliga o exaustor. Premindo a tecla A o led pisca durante 2 seg. depois permane- ce fixo e o equipamento arranca na 1ª velocidade. Para desligar o exaustor premir novamente a tecla A o led pisca durante 2 seg. depois desliga-se. B = Tecla PRIMEIRA VELOCIDADE C = TeclaSEGUNDAVELOCIDADE/FunçãoTEMPORIZADOR - Com a tecla C é ativada também a função TEMPORIZADOR. - A tecla pisca durante toda a duração do TEMPORIZADOR. - Com qualquer velocidade inserida (excluindo a vel. Intensiva onde previsto) premindo a tecla C durante cerca de 3 segun- dos activa a função TEMPORIZADOR para 15 minutos. No final da contagem o exaustor desliga-se (motor e eventuais luzes acesas). - Para desativar a função Temporizador, antes do tempo predefinido, prima qualquer tecla à exceção da tecla F LIGA/ DESLIGA Luzes. D=TeclaTERCEIRAVELOCIDADE/FunçãoVELOCIDADE INTENSIVA - Com a tecla D é ativada também a função VELOCIDADE INTENSIVA. - A tecla pisca durante toda a duração da função VELOCIDADE INTENSIVA. - Premindo a tecla durante 3 segundos é inserida a função INTENSIVA pela duração de 6 minutos. - No final dos minutos o motor volta a funcionar à velocidade previamente definida. - Para desativar a velocidade intensiva, antes do tempo predefinido, prima qualquer tecla à exceção da teclaF LIGA/ DESLIGA Luzes. Atenção! Alguns modelos trabalham até à 3ª velocidade para a qual a função intensiva não está prevista E = Tecla LIGA/DESLIGA LUZES

• SaturaçãofiltrosAntigordura/Carvãoativo: - Quando com o exaustor ligado os LED relativos às teclas A e B piscam os filtros anti gordura devem ser lavados. Uma vez recolocado o filtro limpo deverá reiniciar a memória eletrónica, com o exaustor desligado premir a a tecla A durante 5 seg. , o reinicio é confirmado com o piscar dos LED A e B. - Quando com o exaustor ligado os LED relativos às teclas C e E piscam os filtros de carbono devem ser lavados. Uma vez recolocado o filtro limpo deverá reiniciar a memória eletrónica, com o exaustor desligado premir a a tecla A durante 5 seg. , o reinicio é confirmado com o piscar dos LED C e E.
