KÄYTTÖOHJE CWB 9610 X BEKO

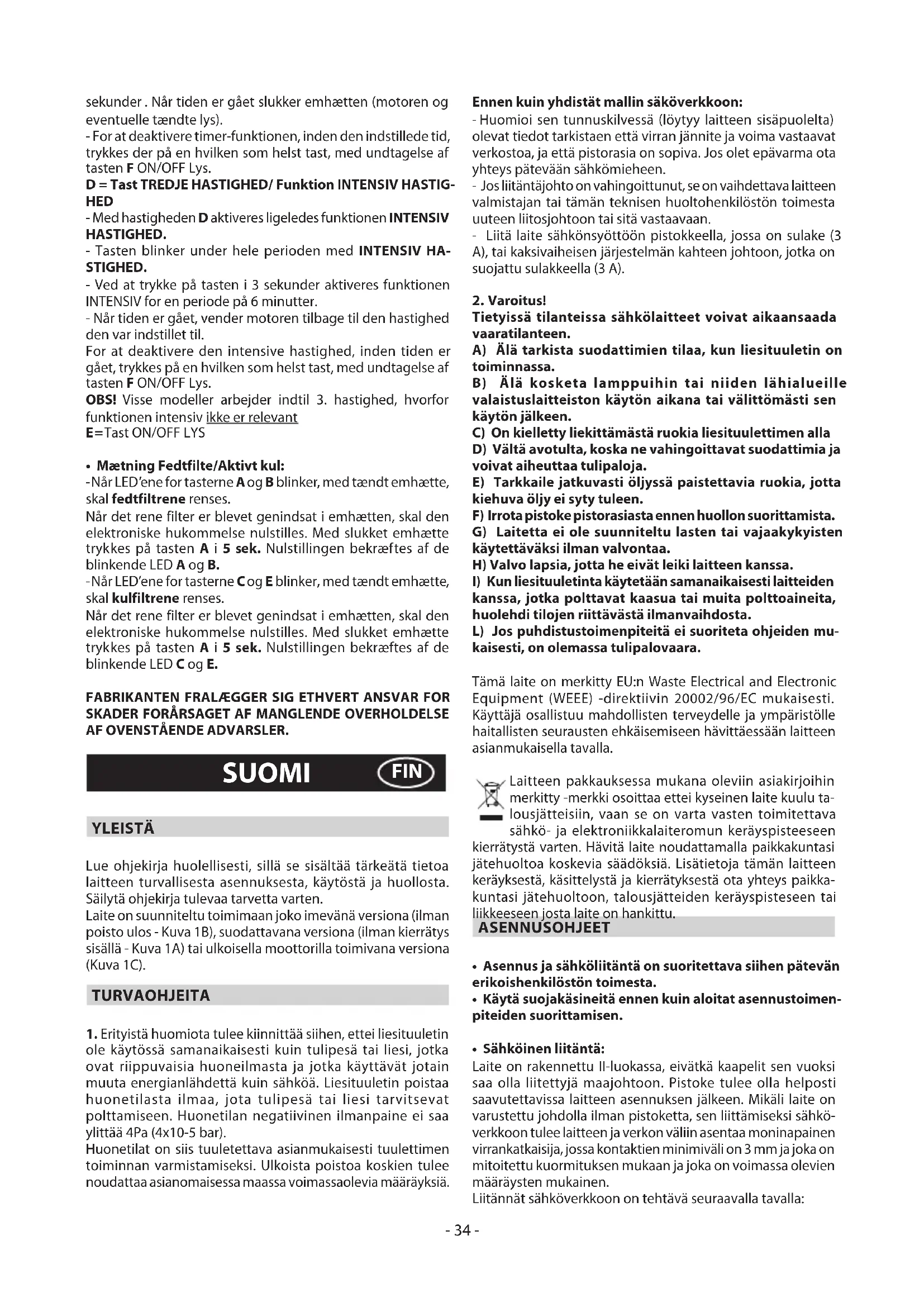

AF OVENSTÅENDE ADVARSLER. SUOMI FIN YLEISTÄ Lue ohjekirja huolellisesti, sillä se sisältää tärkeätä tietoa laitteen turvallisesta asennuksesta, käytöstä ja huollosta. Säilytä ohjekirja tulevaa tarvetta varten. Laite on suunniteltu toimimaan joko imevänä versiona (ilman poisto ulos - Kuva 1B), suodattavana versiona (ilman kierrätys sisällä - Kuva 1A) tai ulkoisella moottorilla toimivana versiona (Kuva 1C). TURVAOHJEITA

1. Erityistä huomiota tulee kiinnittää siihen, ettei liesituuletin

ole käytössä samanaikaisesti kuin tulipesä tai liesi, jotka ovat riippuvaisia huoneilmasta ja jotka käyttävät jotain muuta energianlähdettä kuin sähköä. Liesituuletin poistaa huonetilasta ilmaa, jota tulipesä tai liesi tarvitsevat polttamiseen. Huonetilan negatiivinen ilmanpaine ei saa ylittää 4Pa (4x10-5 bar). Huonetilat on siis tuuletettava asianmukaisesti tuulettimen toiminnan varmistamiseksi. Ulkoista poistoa koskien tulee noudattaa asianomaisessa maassa voimassaolevia määräyksiä. Ennen kuin yhdistät mallin säköverkkoon: - Huomioi sen tunnuskilvessä (löytyy laitteen sisäpuolelta) olevat tiedot tarkistaen että virran jännite ja voima vastaavat verkostoa, ja että pistorasia on sopiva. Jos olet epävarma ota yhteys pätevään sähkömieheen. - Jos liitäntäjohto on vahingoittunut, se on vaihdettava laitteen valmistajan tai tämän teknisen huoltohenkilöstön toimesta uuteen liitosjohtoon tai sitä vastaavaan. - Liitä laite sähkönsyöttöön pistokkeella, jossa on sulake (3 A), tai kaksivaiheisen järjestelmän kahteen johtoon, jotka on suojattu sulakkeella (3 A).

Tietyissä tilanteissa sähkölaitteet voivat aikaansaada vaaratilanteen. A) Älä tarkista suodattimien tilaa, kun liesituuletin on toiminnassa. B) Älä kosketa lamppuihin tai niiden lähialueille valaistuslaitteiston käytön aikana tai välittömästi sen käytön jälkeen. C) On kielletty liekittämästä ruokia liesituulettimen alla D) Vältä avotulta, koska ne vahingoittavat suodattimia ja voivat aiheuttaa tulipaloja. E) Tarkkaile jatkuvasti öljyssä paistettavia ruokia, jotta kiehuva öljy ei syty tuleen. F) Irrota pistoke pistorasiasta ennen huollon suorittamista. G) Laitetta ei ole suunniteltu lasten tai vajaakykyisten käytettäväksi ilman valvontaa. H) Valvo lapsia, jotta he eivät leiki laitteen kanssa.

I) Kun liesituuletinta käytetään samanaikaisesti laitteiden

kanssa, jotka polttavat kaasua tai muita polttoaineita, huolehdi tilojen riittävästä ilmanvaihdosta. L) Jos puhdistustoimenpiteitä ei suoriteta ohjeiden mu- kaisesti, on olemassa tulipalovaara. Tämä laite on merkitty EU:n Waste Electrical and Electronic Equipment (WEEE) -direktiivin 20002/96/EC mukaisesti. Käyttäjä osallistuu mahdollisten terveydelle ja ympäristölle haitallisten seurausten ehkäisemiseen hävittäessään laitteen asianmukaisella tavalla. Laitteen pakkauksessa mukana oleviin asiakirjoihin merkitty -merkki osoittaa ettei kyseinen laite kuulu ta- lousjätteisiin, vaan se on varta vasten toimitettava sähkö- ja elektroniikkalaiteromun keräyspisteeseen kierrätystä varten. Hävitä laite noudattamalla paikkakuntasi jätehuoltoa koskevia säädöksiä. Lisätietoja tämän laitteen keräyksestä, käsittelystä ja kierrätyksestä ota yhteys paikka- kuntasi jätehuoltoon, talousjätteiden keräyspisteseen tai liikkeeseen josta laite on hankittu. ASENNUSOHJEET

• Asennusjasähköliitäntäonsuoritettavasiihenpätevän erikoishenkilöstön toimesta.

• Käytäsuojakäsineitäennenkuinaloitatasennustoimen- piteiden suorittamisen.

• Sähköinenliitäntä: Laite on rakennettu II-luokassa, eivätkä kaapelit sen vuoksi saa olla liitettyjä maajohtoon. Pistoke tulee olla helposti saavutettavissa laitteen asennuksen jälkeen. Mikäli laite on varustettu johdolla ilman pistoketta, sen liittämiseksi sähkö- verkkoon tulee laitteen ja verkon väliin asentaa moninapainen virrankatkaisija, jossa kontaktien minimiväli on 3 mm ja joka on mitoitettu kuormituksen mukaan ja joka on voimassa olevien määräysten mukainen. Liitännät sähköverkkoon on tehtävä seuraavalla tavalla:- 35 - RUSKEA = L linja SININEN = N neutraali.

Keittopinnan kattilankannattimien ja hellakuvun mini- mietäisyyden on oltava vähintään 65 cm. Mikäli joudutaan käyttämään kaksi- tai useampiosaista liitosputkea, on ylem- män osan oltava alemman ulkopuolella. Poistoilmaa ei saa johtaa kuumailmahormiin tai hormiin, jota käytetään savun poistamiseen laitteista, jotka toimivat jollakin muulla energi- anlähteellä kuin sähköllä. Ennen kuin alat koota laitetta, irrota rasvasuodatin/-suodattimet (Kuva 7) näin laitetta on helpompi käsitellä. - Jos asennetaan imevä hellakupu on ensin tehtävä ilmanpois- toaukko.

• Suositellaan käyttämään ilmanpoistoputkea, jonka halkaisija vastaa ilman ulostuloaukon mittoja. Pienentävien sovituskap- paleiden käyttö voi alentaa tuotteen toimintatulosta ja lisätä meluisuutta. Varoitus! Jos laitteessasi on koristelasi, ennen liesituulettimen asennusta suorita seuraavat kuvassa 4 osoitetut vaiheet:

1 - vedä ulos pakkauksesta sekä liesituulettimen runko B että

lasi A ja aseta ne vaakasuoraan asentoon vakaalle tasolle.

2 - Ota lasi A ja aseta se liesituulettimen rungon B yläpuolelle.

3 - Kiinnitä lopullisesti lasi liesituulettimen runkoon 4 holkilla

C ja e ruuvilla D kuten osoitettu.

• Kiinnittäminenseinään: Poraa reiät A ilmoitettuja mittoja noudattaen (Kuva2). Kiinnitä laite seinään ja aseta se vaakatasossa samaan linjaan kaappien kanssa. Säädettyäsi kuvun oikeaan asentoon kiinnitä se paikal- leen kahdella ruuvilla A(Kuva5). Käytä asennukseen sellaisia laajenevia ruuveja ja tappeja, jotka sopivat seinän tyyppiin (esimerkiksi teräsbetoni, kipsilevy tms.). Mikäli ruuvit ja tapit on toimitettu tuotteen mukana, varmista että ne soveltuvat siihen seinätyyppiin, johon kupu on tarkoitus kiinnittää.

• Koristeteleskooppiliitintenkiinnittäminen: Varoitus! ennen kiinnityksen suorittamista, ota alempi liitän- täosa ja taivuta kielekettä sisäänpäin pihdeillä kuten osoitettu kuvassa 5 vaiheessa 1. Varmista sähkövirran syöttö koristeliittimen tilaan. Jos laitteesi asennetaan imevänä tai ulkoista moottoria käyttävänä versio- na, huolehdi, että sillä on ilmanpoistoaukko. Säädä ylemmän liittimen kannattimen leveys sopivaksi (Kuva 3). Kiinnitä se tämän jälkeen ruuveja A (Kuva3) käyttämällä kattoon niin, että se on tuulettimesi kanssa linjassa. Noudata kuvassa 2 osoitettua etäisyyttä katosta. Liitä liitosputken välityksellä laippa C ilmanpoistoaukkoon (Kuva5-Vaihe2). Työnnä ylempi liitin alemman liittimen sisään. Kiinnitä alempi liitin kupuun käyttämällä laitteen mukana toimitettuja ruuveja B(Kuva5-Vaihe2), vedä ylempää liitintä ulos kannattimeen asti ja kiinnitä se ruuveilla B(Kuva3). Muuntaaksesi kuvun imevästä mallista suodattavaksi malliksi pyydä jälleenmyy- jältämme aktiivihiilisuodattimia ja seuraa asennusohjeita.

• Suodattavamalli: Asenna kupu ja kaksi liitintä, niin kuin imevän mallin asennusta koskevassa kappaleessa on esitetty. Ohjeet suodattavan liittimen asennusta varten löytyvät tarvikepakkauksesta. Ellei tarvikepakkaus sisälly laitepakettiisi,tilaa se jälleenmyyjältäsi lisälaitteena. Suodattimet asennetaan tuulettimen sisäpuolella olevaan imuryhmään kiertäen niitä 90 astetta kunnes pidike naksahtaa (Kuva8).

• Suositellaan käynnistämään laite ennen minkä tahansa ruuan kypsennyksen aloittamista. On suositeltavaa antaa laitteen toimia vielä 15 minuuttia käytön jälkeen, jotta ruo- anvalmistuksesta aiheutuneet käryt saadaan kokonaan pois huonetilasta. Liesituulettimen hyvä toiminta riippuu oikeasta ja säännöllisestä huollosta; erityistä huomiota tulee kiinnittää rasvasuodattimeen ja aktiivihiilisuodattimeen.

• Rasvasuodattimen tehtävänä on pidättää ilmassa leijuvat rasvahiukkaset ja siksi se on altis tukkeutumaan ajanjaksossa, jonka pituus vaihtelee laitteen käytön mukaan. - Tulipalovaaran ennaltaehkäisemiseksi, pese rasvasuodatti- met käsin vähintään 2 kuukauden välein neutraaleja ja han- kaamattomia pesuaineita käyttämällä tai astianpesukonees- sa alhaisessa lämpötilassa ja lyhyellä pesuohjelmalla. - Muutamien pesukertojen jälkeen voi syntyä värinmuutok- sia. Tämä ei oikeuta valituksen kautta osien mahdolliseen vaihtoon.

• Aktiivihiilisuodattimia käytetään ilman puhdistamiseen, joka palautetaan huoneeseen ja jonka tehtävänä on vähen- tää ruoanvalmistuksen aikana syntyviä epämiellyttäviä haju- ja. - Ei regeneroituvat aktiivihiilisuodattimet tulee vaihtaa kor- keintaan 4 kuukauden välein. Aktiivihiilen kyllästyminen riippuu laitteen käyttöajasta, ruoanvalmistustavasta ja rasva- suodattimen puhdistustiheydestä. - Aktiivihiilisuodattimet tulee pestä käsin, neutraaleja ja han- kaamattomia pesuaineita käyttämällä tai astianpesukonees- sa korkeintaan 65°C lämpötilassa (pesujakso tulee suorittaa kokonaan ilman astioita). Poista ylimääräinen vesi vahingoit- tamatta suodatinta, irrota muoviosat, anna pehmusteen kui- vua uunissa vähintään 15 minuutin ajan korkeintaan 100°C lämpötilassa. Säilyttääksesi regeneroitavan hiilisuodattimen toiminnan tehokkaana, suorita tämä toimenpide 2 kuukau- den välein. Ne tulee vaihtaa korkeintaan 3 vuoden välein tai kun pehmuste vahingoittuu.

• Ennenrasvasuodattimienjaregeneroitavienaktiivihii- lisuodattimien asentamista on tärkeää, että ne ovat kui- vuneet kunnolla.

• Puhdistaliesituuletinsäännöllisestisekäsisältäettäul- koa käyttäen riepua, joka on kostutettu denaturoidulla alkoholilla tai nestemäisillä neutraaleilla ei-hankaavilla pesuaineilla.

Valaistuslaitteisto on suunniteltu käytettäväksi ruokien kypsennyksen aikana eikä pitkäaikaiseen ympäristön yleiseen valaisuun. Valaistuksen pitkäaikainen käyttö vähentää huomat- tavasti lamppujen keskimääräistä käyttöikää.

Jos laite on varustettu hajavalolla, sitä voidaan käyttää pit- käaikaiseen ympäristön yleiseen valaisuun.

Varoitus: liesituulettimen puhdistukseen ja vaihtoon sekä suodattimien puhdistukseen kuuluvien ohjeiden noudat- tamatta jättäminen aiheuttaa tulipalovaaran. Näin ollen suositellaan annettujen ohjeiden noudattamista.

• Halogeenilamppujenvaihtaminen(Kuva6A): Halogeenilamppujen B vaihtamiseksi ota pois lasi C käyttäen viputukena asianmukaisia aukkoja. Vaihda tilalle vastaavan tyyppiset lamput. Varoitus: älä koske lamppuun paljain käsin.

• Hehkulamppujen/halogeenilamppujenvaihtaminen (Kuva6B): Käytä vain laitteeseen asennettujen kaltaisia ja wattiluvultaan samoja lamppuja.- 36 -

• Ohjaimet(Kuva9)mekaaniset: A = Valaistuksen painike B = OFF C = ensimmäisen nopeuden painike D = toisen nopeuden painike E = kolmannen nopeuden painike.

• Ohjaimetvalollavarustetut(Kuva10): A = Valaistuksen painike B = OFF C = Ensimmäisen nopeuden painike D = Toisen nopeuden painike E = Kolmannen nopeuden painike F = Automaattiajastin (15 min.) (*) Jos laitteeseesi kuuluu INTENSIIVINEN nopeus, KOLMANNES- TA nopeudesta lähtien pitämällä näppäintä E painettuna noin 2 sekunnin ajan se aktivoituu 10 minuutiksi, jonka jälkeen se palaa edellä asetettuun nopeuteen. Kun toiminto on päällä, LED-valo vilkkuu. Jos se halutaan keskeyttää ennen kuin 10 minuuttia on kulunut umpeen, paina näppäintä E uudelleen. Joissakin malleissa toiminto voidaan aktivoida myös ensim- mäisellä ja toisella nopeudella. Jos painallat näppäintä F n.2 sek. (tuulettimen ollessa pois päältä), käynnistät tominnon “clean air”. “ Clean air” käynnistää tuulettimen kymmeneksi minuutiksi tunnin väliajoin alimmalla kierrosnopeudella. Jos valitset tämän toimintamuodon laite käynnistyy kymmeneksi minuutiksi joiden aikana välkehtivät näppäinten F ja C. n valomerkit. Kymmenen minuutin jakson päätyttyä moottori pysähtyy ja vain näppäimen F valomerkki jää päälle kunnes 50.nen minuutin kuluttua moottori käynnis- tyy uudelleen ja näppäimien F ja C valomerkit välkehtivät jne. Minkä tahansa näppäimen painaminen valonäppäintä lukuun ottamatta palauttaa liesituulettimen normaalitoimintaan (esim. jos painan näppäintä D “clean air”-toiminto kytkeytyy pois ja moottori asettuu 2-nopeudelle; painamalla näppäintä B toiminto kytkeytyy pois). (*)“AUTOMAATTIAJASTIN” pysäyttää liesituulettimen 15 min. viiveellä. Tuuletin jatkaa toimintaansa lähtönopeudellaan 15 min ajan painikkeen painamisen jälkeen.

• Rasva-/aktiivihiilisuodattimientäyttyminen: - Kun näppäin A vilkkuu 2 sekunnin välein, rasvasuodattimet tulee pestä. - Kun näppäin A vilkkuu 0,5 sekunnin välein, aktiivihiilisuo- dattimet tulee pestä tai vaihtaa suodatintyypin perusteella. Kun puhdas suodatin on liitetty, tulee elektroninen muisti nollata painaen painiketta A noin 5 sekunnin ajan, kunnes se lakkaa vilkkumasta.

• Ohjaimet(Kuva11): Näppäin A = Sytyttää/sammuttaa valot. Näppäin B = Säynnistää/sammuttaa kuvun. Laite käynnistyy ensimmäiselle nopeudelle. Jos liesikupu on päällä paina näppäintä 2 sek. ajan ja sen toiminta lakkaa. Jos laite toimii ykkösnopeudella, näppäintä ei tarvitse pitää alas painettuna laitetta sammutettaessa. Laskee moottorin nopeutta. Näyttö C = Ilmoittaa valitun moottorin nopeuden ja ajastimen aktivoinnin. Näppäin D = Käynnistää kuvun. Nostaa moottorin nopeutta. Painamalla näppäintä kolmannella nopeudella laite toimii täydellä teholla 10 sekunnin ajan, sen jälkeen laite alkaa toi- mia aktivoidulla nopeudella. Tämän toiminnon ajan näytön valo vilkkuu. Näppäin E = Ajastin ajastaa toiminnot käynnistämishetkellä 15 minuutin ajaksi. Sen jälkeen toiminnot sammuvat. Ajastin lakkaa toimimasta kun painat uudelleen näppäintä E. Kun ajastintoiminto on päällä desimaalipisteen on välkyttävä näytöllä. Jos tehonopeustoiminto on päällä ajastinta ei voida käynnistää. Painamalla näppäintä E 2 sekunnin ajan, laitteen ollessa sammuksissa, “clean air”-toiminto käynnistyy. Tämä toi- minto käynnistää moottorin joka tunti, 10 minuutin ajaksi ykkösnopeudella. Toiminnan aikana näytön reunoilla tulee näkyä pyörivä liike. Tämän ajan kuluttua moottori sammuu ja näytöllä tulee näkyä “C”-kirjain seuraavien 50 minuutin ajan kunnes moottori taas käynnistyy seuraaviksi 10 minuutiksi ja niin edelleen. Normaalitoimintaan palaamiseksi paina mitä tahansa näppäintä valonäppäintä lukuun ottamatta. Kytke toiminto pois päältä painamalla E -näppäintä.

• Rasva-/aktiivihiilisuodattimientäyttyminen: - Kun näyttö C vilkkuu ja siihen tulevat näkyviin vuorotellen toimintanopeus ja kirjain F (esim. 1 ja F), rasvasuodattimet tulee pestä. - Kun näytöllä C vilkkuu vuorotellen käyttönopeus ja kirjain A (esim.1 ja A) aktiivihiilisuodattimet on vaihdettava tai pestävä suodatintyypin mukaan. Kun puhdas suodatin on liitetty, tulee elektroninen muisti nollata painaen painiketta A noin 5 sekunnin ajan, kunnes näytön C ilmoitus F tai A lakkaa vilkkumasta.

• Mekaanisetohjaukset(Kuva12):Symbolit on annettu seuraavassa:

Jos liesituuletin sammutetaan ensimmäisessä, toisessa tai kolmannessa nopeudessa, kun se käynnistetään uudelleen, se käynnistyy samalla nopeudella jolla se sammutettiin.

• Ohjaukset(kuva13): A = Valopainike Sytyttää/sammuttaa valot. B=ON/OFF-painikeKäynnistää/sammuttaa liesikuvun. Laite käynnistyy 1. nopeudelle. Liesikuvun sammuttamiseksi paina painiketta B. C = Näyttö Osoittaa valitun moottorin nopeuden ja ajastimen aktivoinnin. D = Painike Lisää ja vähentää moottorin nopeutta jaksoittai- sesti, 1.- 2.- 3. ... 1. - 2. - 3. nopeus. Painamalla painiketta 3 sekuntia laite kytkee TEHOSTETUN toiminnon päälle 6 minuutin ajaksi, näytöllä C alkaa vilkkua numero 4. Kun aika on päättynyt, moottori palaa aiemmin asetulle nopeudelle. Tehostetun nopeuden kytkemiseksi pois päältä ennen ennalta asetettua aikaa, paina painiketta B ja liesikupu sammuu. Valot eivät sammu, jos päällä. E = Ajastin-painike Minkä tahansa nopeuden ollessa käytössä (paitsi Tehostettu nopeus), painamalla tätä painiketta ajastin aktivoidaan 15 minuutiksi. Ajan päätyttyä liesikupu sammuu (moottori ja mahdollisesti päällä olevat valot). Ajastimen kytkemiseksi pois käytöstä ennen ennalta asetettua aikaa, paina painiketta B ja liesikupu sammuu. Vaihtoehtoisesti painamalla uudestaan ajastimen painiketta toiminto kytketään pois, mutta liesikupu pysyy päällä.- 37 -

• Rasvanpoisto-/aktiivihiilisuodattimentäyttymisilmoitus aktivoitu: - Liesikuvun 30 h toiminta-ajan jälkeen näytöllä C alkaa vilk- kua kirjain F, mikä tarkoittaa, että rasvanpoistosuodattimet on pestävä. Kun puhdas suodatin on palautettu paikalleen, nollaa elektro- ninen muisti. Liesikuvun ollessa sammunut paina painikkeita B ja D 5 s, kunnes näytöllä C näkyy 2 sekunnin ajan kirjain F. - Liesikuvun 120 h toiminta-ajan jälkeen näytöllä C alkaa vilkkua kirjain F, mikä tarkoittaa, että hiilisuodattimet on pestävä ja vaihdettava. Kun puhdas suodatin on palautettu paikalleen, laite on nol- lattava kahteen kertaan. Liesikuvun ollessa sammunut paina painikkeita B ja D 5 s, kunnes näytöllä C näkyy 2 sekunnin ajan kirjain F. Toista ja paina painikkeita B ja D 5 sekunnin ajan, kunnes näytöllä C näkyy 2 sekunnin ajan kirjain C.

• Ohjaukset (kuva14) : A=ON/OFF-painike Käynnistää/sammuttaa liesikuvun. Painamalla painiketta A led-valo vilkkuu 2 sekuntia ja jää sitten palamaan ja laite käynnistyy 1. nopeudella. Liesikuvun sammuttamiseksi paina uudestaan painiketta A, led-valo vilkkuu 2 sekuntia ja sammuu sitten. B = YKKÖSNOPEUS-painike C = KAKKOSNOPEUS-painike/AJASTIN-toiminto - Painikkeella C aktivoidaan myös AJASTIN-toiminto. - Painike vilkkuu koko AJASTIMEN keston ajan. - Minkä tahansa nopeuden ollessa käytössä (paitsi Tehostettu nop., jos käytössä), painamalla painiketta C noin 3 sekunnin ajan AJASTIN-toiminto aktivoituu 15 min ajaksi. Ajan pää- tyttyä liesikupu sammuu (moottori ja mahdollisesti päällä olevat valot). - Ajastin-toiminnon kytkemiseksi pois ennen ennalta asetettua aikaa paina mitä tahansa painiketta, paitsi painiketta F Valojen ON/OFF-painike. D=KOLMOSNOPEUS-painike/TEHOSTETTUNOPEUS- toiminto - Painikkeella D aktivoidaan myös TEHOSTETTU NOPEUS- toiminto. - Painike vilkkuu koko TEHOSTETTU NOPEUS-toiminnon keston ajan. - Painamalla painiketta 3 sekuntia, TEHOSTETTU toiminto kytkeytyy päälle 6 minuutin ajaksi. - Kun aika on päättynyt, moottori palaa aiemmin asetulle nopeudelle. Tehostetun nopeuden kytkemiseksi pois ennen ennalta ase- tettua aikaa paina mitä tahansa painiketta, paitsi painiketta F Valojen ON/OFF-painike. Huomio! Jotkut mallit toimivat vain 3. nopeuteen saakka, jolloin tehostettua toimintoa ei ole käytettävissä. E = VALOJEN ON/OFF-painike

• Rasvanpoisto-/aktiivihiilisuodattimentäyttymisilmoitus aktivoitu: - Kun liesikuvun ollessa päällä A ja B painikkeita vastaavat LED-valot vilkkuvat, rasvanpoistosuodattimet on pestävä. Kun puhdas suodatin on palautettu paikalleen, nollaa elektro- ninen muisti. Liesikuvun ollessa sammunut paina painiketta A 5 sekunnin ajan, nollaus vahvistetaan LED-valojen A ja B vilkkumisella. - Kun liesikuvun ollessa päällä C ja E painikkeita vastaavat LED-valot vilkkuvat, hiilisuodattimet on pestävä. Kun puhdas suodatin on palautettu paikalleen, nollaa elektro- ninen muisti. Liesikuvun ollessa sammunut paina painiketta A 5 sekunnin ajan, nollaus vahvistetaan LED-valojen C ja E vilkkumisella. LAITTEEN VALMISTAJA EI OLE VASTUUSSA VAHINGOISTA,
