MANUAL DE UTILIZARE CWB 9610 X BEKO

DESCRIERE GENERALĂ Citiţi cu atenţie instrucţiunile de siguranţă, utilizare şi întreţi- nere cuprinse în acest manual. Păstraţi cu grijă manualul de utilizare; pe viitor vă poate folosi. Acest aparat a fost proiectat în trei variante: aspirantă (cu evacuarea aerului la exterior, vezi Fig.1B), ltrantă (recirculaţia aerului în interior, vezi Fig.1A) sau cu un motor extern (vezi Fig.1C).

INSTRUCŢIUNI DE SIGURANŢĂ

1. Dacă dispuneţi de o centrală termică sau de o altă sursă de

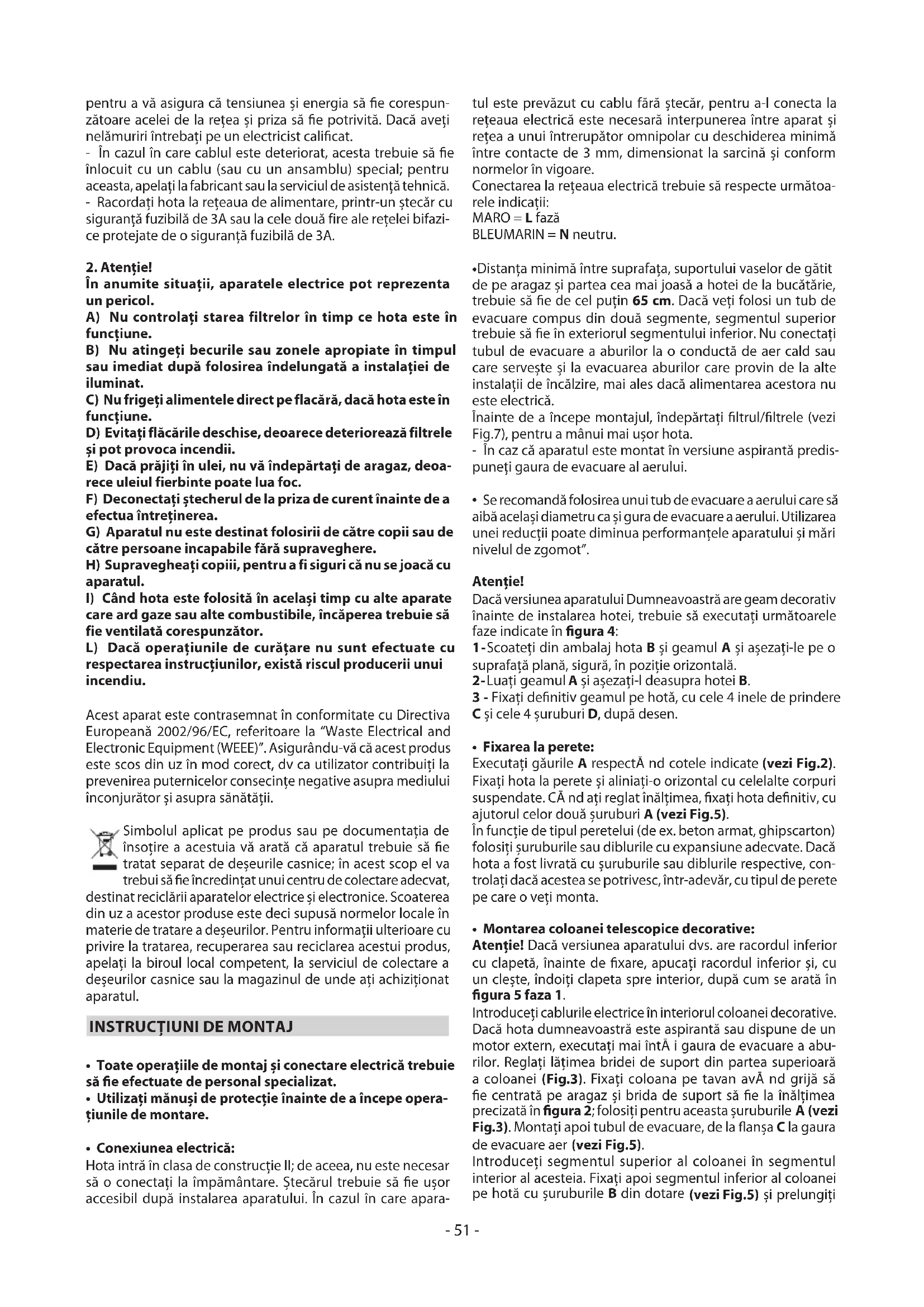

încălzire care foloseşte, pentru combustie, aerul din încăpere, aveţi grijă să nu funcţioneze împreună cu hota, deoarece aceasta absoarbe aerul. Presiunea negativă din încăpere nu trebuie să depăşească 4 pascali (4 x 10-5 bari).Pentru a garanta o funcţionare corectă, asiguraţi-vă că ventilaţia din încăpere este adecvată. În ceea ce priveşte evacuarea aerului în mediul înconjurător, respectaţi normele naţionale în vigoare. Înainte de conectarea modelului la reţeaua electrică: - Controlaţi plăcuţa cu instrucţiile (pusă în interiorul aparatului)- 51 - pentru a vă asigura că tensiunea şi energia să e corespun- zătoare acelei de la reţea şi priza să e potrivită. Dacă aveţi nelămuriri întrebaţi pe un electricist calicat. - În cazul în care cablul este deteriorat, acesta trebuie să e înlocuit cu un cablu (sau cu un ansamblu) special; pentru aceasta, apelaţi la fabricant sau la serviciul de asistenţă tehnică. - Racordaţi hota la reţeaua de alimentare, printr-un ştecăr cu siguranţă fuzibilă de 3A sau la cele două fire ale reţelei bifazi- ce protejate de o siguranţă fuzibilă de 3A.

În anumite situaţii, aparatele electrice pot reprezenta un pericol. A) Nu controlaţi starea filtrelor în timp ce hota este în funcţiune. B) Nu atingeţi becurile sau zonele apropiate în timpul sau imediat după folosirea îndelungată a instalaţiei de iluminat. C) Nu frigeţi alimentele direct pe flacără, dacă hota este în funcţiune. D) Evitaţi flăcările deschise, deoarece deteriorează filtrele şi pot provoca incendii. E) Dacă prăjiţi în ulei, nu vă îndepărtaţi de aragaz, deoa- rece uleiul fierbinte poate lua foc. F) Deconectaţi ştecherul de la priza de curent înainte de a efectua întreţinerea. G) Aparatul nu este destinat folosirii de către copii sau de către persoane incapabile fără supraveghere. H) Supravegheaţi copiii, pentru a fi siguri că nu se joacă cu aparatul.

I) Când hota este folosită în acelaşi timp cu alte aparate

care ard gaze sau alte combustibile, încăperea trebuie să fie ventilată corespunzător. L) Dacă operaţiunile de curăţare nu sunt efectuate cu respectareainstrucţiunilor,existărisculproduceriiunui incendiu. Acest aparat este contrasemnat în conformitate cu Directiva Europeană 2002/96/EC, referitoare la “Waste Electrical and Electronic Equipment (WEEE)”. Asigurându-vă că acest produs este scos din uz în mod corect, dv ca utilizator contribuiţi la prevenirea puternicelor consecinţe negative asupra mediului înconjurător şi asupra sănătăţii. Simbolul aplicat pe produs sau pe documentaţia de însoţire a acestuia vă arată că aparatul trebuie să e tratat separat de deşeurile casnice; în acest scop el va trebui să e încredinţat unui centru de colectare adecvat, destinat reciclării aparatelor electrice şi electronice. Scoaterea din uz a acestor produse este deci supusă normelor locale în materie de tratare a deşeurilor. Pentru informaţii ulterioare cu privire la tratarea, recuperarea sau reciclarea acestui produs, apelaţi la biroul local competent, la serviciul de colectare a deşeurilor casnice sau la magazinul de unde aţi achiziţionat aparatul.

INSTRUCŢIUNI DE MONTAJ

• Toateoperaţiiledemontajşiconectareelectricătrebuie să e efectuate de personal specializat.

• Utilizaţimănuşideprotecţieînaintedeaîncepeopera- ţiunile de montare.

• Conexiuneaelectrică: Hota intră în clasa de construcţie II; de aceea, nu este necesar să o conectaţi la împământare. Ştecărul trebuie să e uşor accesibil după instalarea aparatului. În cazul în care apara- tul este prevăzut cu cablu fără ştecăr, pentru a-l conecta la reţeaua electrică este necesară interpunerea între aparat şi reţea a unui întrerupător omnipolar cu deschiderea minimă între contacte de 3 mm, dimensionat la sarcină şi conform normelor în vigoare. Conectarea la reţeaua electrică trebuie să respecte următoa- rele indicaţii: MARO = L fază BLEUMARIN = N neutru.

• Distanţa minimă între suprafaţa, suportului vaselor de gătit de pe aragaz şi partea cea mai joasă a hotei de la bucătărie, trebuie să e de cel puţin 65 cm. Dacă veţi folosi un tub de evacuare compus din două segmente, segmentul superior trebuie să e în exteriorul segmentului inferior. Nu conectaţi tubul de evacuare a aburilor la o conductă de aer cald sau care serveşte şi la evacuarea aburilor care provin de la alte instalaţii de încălzire, mai ales dacă alimentarea acestora nu este electrică. Înainte de a începe montajul, îndepărtaţi ltrul/ltrele (vezi Fig.7), pentru a mânui mai uşor hota. - În caz că aparatul este montat în versiune aspirantă predis- puneţi gaura de evacuare al aerului.

Se recomandă folosirea unui tub de evacuare a aerului care să aibă acelaşi diametru ca şi gura de evacuare a aerului. Utilizarea unei reducţii poate diminua performanţele aparatului şi mări nivelul de zgomot”. Atenţie! Dacă versiunea aparatului Dumneavoastră are geam decorativ înainte de instalarea hotei, trebuie să executaţi următoarele faze indicate în gura 4:

1 - Scoateţi din ambalaj hota B şi geamul A şi aşezaţi-le pe o

suprafaţă plană, sigură, în poziţie orizontală.

- Luaţi geamul A şi aşezaţi-l deasupra hotei B.

- Fixaţi denitiv geamul pe hotă, cu cele 4 inele de prindere C şi cele 4 şuruburi D, după desen.

• Fixarealaperete: Executaţi găurile A respectĀ nd cotele indicate (veziFig.2). Fixaţi hota la perete şi aliniaţi-o orizontal cu celelalte corpuri suspendate. CĀ nd aţi reglat înălţimea, xaţi hota denitiv, cu ajutorul celor două şuruburi A(veziFig.5). În funcţie de tipul peretelui (de ex. beton armat, ghipscarton) folosiţi şuruburile sau diblurile cu expansiune adecvate. Dacă hota a fost livrată cu şuruburile sau diblurile respective, con- trolaţi dacă acestea se potrivesc, într-adevăr, cu tipul de perete pe care o veţi monta.

• Montareacoloaneitelescopicedecorative: Atenţie! Dacă versiunea aparatului dvs. are racordul inferior cu clapetă, înainte de xare, apucaţi racordul inferior şi, cu un cleşte, îndoiţi clapeta spre interior, după cum se arată în gura 5 faza 1. Introduceţi cablurile electrice în interiorul coloanei decorative. Dacă hota dumneavoastră este aspirantă sau dispune de un motor extern, executaţi mai întĀ i gaura de evacuare a abu- rilor. Reglaţi lăţimea bridei de suport din partea superioară a coloanei (Fig.3). Fixaţi coloana pe tavan avĀ nd grijă să e centrată pe aragaz şi brida de suport să e la înălţimea precizată în gura 2; folosiţi pentru aceasta şuruburile A(vezi Fig.3). Montaţi apoi tubul de evacuare, de la anşa C la gaura de evacuare aer (veziFig.5). Introduceţi segmentul superior al coloanei în segmentul interior al acesteia. Fixaţi apoi segmentul inferior al coloanei pe hotă cu şuruburile B din dotare (veziFig.5) şi prelungiţi- 52 - segmentul superior pĀ nă la bridă, xĀ ndu-l şi pe acesta cu şuruburile B(veziFig.3). Pentru a schimba hota de la varianta aspirantă la varianta ltrantă, apelaţi la vĀ nzător pentru furnizarea ltrelor de carbon activ; pentru montajul acestora, urmăriţi instrucţiunile.

• Variantaltrantă: Instalaţi hota şi cele două segmente de coloană după indicaţiile din paragraful precedent. Pentru montarea racordului ltrant citiţi cu atenţie instrucţiunile din setul de montaj. Dacă nu este prevăzut din dotare, apelaţi la vĀ nzător pentru furnizarea lui ca accesoriu. Filtrurile trebuie sa e puse la grupul de aspiratie care sunt înauntrul hotei si xati în mijlocul acesteia cu o rotatie de 90 de grade pĀ na la declansarea opririi (Fig.8).

UTILIZARE ŞI ÎNTREŢINERE

• Se recomandă să porniţi hota înainte de a începe coacerea alimentelor. Lăsaţi hota în funcţiune 15 minute după stingerea aragazului, pentru a elimina complet mirosul de mâncare. Funcţionarea corectă a hotei depinde de întreţinerea ei în mod periodic, conform indicaţiilor; o atenţie mărită trebuie acordată ltrului degresant şi ltrului de carbon activ.

• Filtruldegresant capturează suspensiile de grăsime din aer şi de aceea se poate deseori obtura, în funcţie de folosirea aparatului. - Pentru a preveni pericolul de incendii, la fiecare 2 luni este necesară spălarea filtrelor antigrăsime; acestea vor fi spălate cu mâna, folosind un detergent neutru neabraziv sau în ma- şina de spălat vase la temperaturi reduse, efectuând cicluri rapide. - După câteva spălări, pot fi verificate alteraţiile de culoare. Acest lucru nu dă dreptul la reclamaţii în vederea înlocuirii lor.

• Filtrelecucărbuneactivau scopul de a depura aerul care este eliberat în atmosferă şi au funcţia de a diminua mirosuri- le neplăcute datorate gătitului. - Filtrele cu cărbune activ neregenerabile trebuie înlocuite la maxim fiecare 4 luni. Saturaţia cărbunelui activ depinde de utilizarea mai mult sau mai puţin îndelungată a aparatului, de tipul de mâncăruri gătite şi de intervalele la care este rea- lizată curăţarea filtrului antigrăsime. - Filtrele cu cărbune activ regenerabil trebuie spălate cu mâna, cu detergenţi neutri neabrazivi, sau în maşina de spă- lat vase la o temperatură de maxim 65°C (ciclul de spălare trebuie să fie complet şi fără vase). Înlăturaţi apa în exces având grijă să nu deterioraţi filtrul, îndepărtaţi elementele din plastic şi uscaţi materialul în cuptor timp de cel puţin 15 minute la o temperatură de maxim 100°C. Pentru a păstra eficienţa filtrului cu cărbune regenerabil, această operaţie trebuie efectuată la fiecare 2 luni. Acestea trebuie înlocuite la maxim fiecare 3 ani sau în momentul în care materialul de filtrare este deteriorat.

• Înaintedeamontalalocfiltreleantigrăsimeşifiltrelecu cărbune activ regenerabile este important ca acestea să fie bine uscate.

• Curăţaţihotades,atâtpeinteriorcâtşipeexterior,cu ajutorul unei lavete îmbibate în spirt sau cu un detergent neutru, neabraziv.

Instalatia de lumină este proiectata numai pentru folosirea ei în timpul gatitului si nu pentru a asigura iluminarea generală a îbucătăriilor. Folosirea îndelungata a luminii hotei reduce mult durata de viaţă a becurilor.

Dacă aparatul este dotat cu lumină ambient aceasta poate folosită timp îndelungat pentru iluminarea generală a am- bientului.

Atenţie: nerespectarea avertizărilor privind curăţarea hotei, înlocuirea şi curăţarea ltrelor duce la crearea riscurilor de incendii. Este recomandată respectarea cu stricteţe a instruc- ţiunilor prezentate.

• Înlocuireabecurilorcuhalogen(Fig.6A): Pentru a înlocui becurile cu halogen B îndepărtaţi geamul din sticlă C apăsĀ nd clamele din surile corespunzătoare. Înlocuiţi becurile arse cu altele noi, de acelaşi tip. Atenţie: nu atingeţi becul cu mĀ na.

• Înlocuireabecurilorincandescente/halogene(Fig.6B): Folosiţi numai becuri cu acelaşi număr de Watt ca al celor instalate.

• Comenzi(Fig.9)mecanice; simbolurile sunt explicate mai jos: A = buton LUMINĂ B = buton de oprire OFF C = buton VITEZA ÎNTĀ I D = buton VITEZA A DOUA E = buton VITEZA A TREIA.

• Comenziluminoase(Fig.10)simbolurile sunt explicate mai jos: A = buton LUMINĂ B = buton de oprire OFF C = buton VITEZA ÎNTÂI D = buton VITEZA A DOUA E = buton VITEZA A TREIA F = buton TEMPORIZATOR OPRIRE AUTOMATĂ 15 minute (*) Dacă aparatul aflat în posesia dumneavoastră este prevăzut cu viteza INTENSIVĂ, pornind de la viteza a TREIA şi ţinând apăsat timp de circa 2 secunde tasta E, aceasta va fi activată pentru 10 minute după care va reveni la viteza setată în precedenţă. Când funcţia este activă LED-ul luminează intermitent. Pentru a întrerupe funcţia înainte de cele 10 minute, apăsaţi din nou tasta E. În cazul anumitor modele este posibilă activarea funcţiei şi pornind de la viteza întâi sau a doua. Apasând butonul F timp de 2 secunde (cu hota închisa) se va pune în functiune “clean air”. Aceast procediment va pune în functiune motorul timp de 10 minute la fiecare ora în prima viteza. Cum s-a pus în functiune, motorul va începe cu 1° vi- teza timp de 10 minute în timpul careia trebuie sa semnaleze simultan butoanele F si C.Dupa ce a trecut acest timp motorul se opreste si ledul butonului F ramâne fix aprins, iar dupa 50 de minute motorul porneste din nou la prima viteza si ledul F si C încep sa semnalizeze pe timp de 10 minute, si asa mai departe. Apăsând orice tastă în afară de lumini, hota revine la funcţionarea normală (ex. dacă se apară tasta D se dezactivează funcţia “clean air” iar motorul se configurează la a 2° viteză; apăsând tasta B funcţia se dezactivează). (*) Funcţia “TEMPORIZATOR OPRIRE AUTOMATĂ” întârzie oprirea hotei, care va continua să funcţioneze timp de 15’, la viteza pe care o avea în momentul activării acestei funcţii.

• Saturareafiltruluidedegresare/carbonactiv: - Când tasta A emite un semnal intermitent, la un interval de 2 secunde, filtrele de degresare trebuie spălate. - Când tasta A pâlpâie cu o frecvenţă de 0,5 sec. filtrele cu cărbune activ trebuie spălate sau înlocuite în funcţie de tipul de filtru. După ce aţi montat filtrul curat este necesar să ştergeţi me- moria electronică apăsând tasta A timp de 5 secunde, până- 53 - când tasta se stinge.

• Comenzi(Fig.11): Butonul A = Aprinde/stinge lumina. Butonul B = Porneşte/opreşte hota. Micşorează viteza mo- torului. Punerea în funcţiune a hotei se realizează la viteza

1. Dacă hota este în funcţiune, apăsaţi butonul timp de 2

secunde pentru a o opri. Dacă hota este în viteza 1, nu este necesar să o opriţi. Display C = Indică viteza selectată şi activează temporizatorul. Butonul D = Porneşte hota. Măreşte viteza motorului. Prin apăsarea butonului corespunzător vitezei a 3a, se intensică funcţionarea timp de 10’, după care hota se întoarce la viteza iniţială. În acest interval de timp display-ul emite o lumină intermitentă. Butonul E = Timer-ul cronometreaza durata functiilor, din momentul activarii lor, timp de 15 minute; apoi, acestea sunt dezactivate. Timer-ul se dezactiveaza apasând din nou butonul E. Când functia Timer este activa, zecimalele de pe display emit un semnal intermitent. Daca functia Viteza intensiva este activata, Timer-ul nu poate pus în functiune. Apasând butonul E timp de 2 secunde, când aparatul este oprit, se activeaza functia “clean air”. Aceasta pune în functiune motorul 10 minute pe ora, la viteza întâi. În timpul functionarii, pe ecran apare o miscare rotativa, a segmentelor periferice. La expirarea timpului, motorul se opreste iar pe ecran apare litera C, cu un semnal luminos stabil, care ramâne în acest fel 50 de minute; apoi, motorul se repune în functiune alte 10 minute, s.a.m.d. Pentru a vă întoarce la modul normal de funcţionare apăsaţi o tastă oarecare cu excepţia celor aprinse. Pentru a dezactiva funcţia apăsaţi tasta E.

• Saturarealtruluidedegresare/carbonactiv: - Când ecranul C este intermitent şi viteza de funcţionare se alternează cu litera F (de ex.1 şi F) este necesar să spălaţi ltrele degresante. - Când display-ul C pâlpâie aşând în mod alternativ viteza de exerciţiu şi litera A (ex.1 şi A) ltrele cu cărbune activ trebuie înlocuite sau spălate în funcţie de tipul de ltru folosit. După montarea unui ltru curat, este necesar să resetaţi me- moria electronică apăsând tasta A timp de 5 sec., până când ledurile F sau A de pe ecranul C încetează să e intermitente.

• Comenzimecanice(Fig.12):simbolurile sunt prezentate în continuare: A= tasta LUMINĂ / ON-OFF B= tasta OFF / PRIMA VITEZĂ C= tasta A DOUA VITEZĂ D = tasta A TREIA VITEZĂ. Dacă hota este oprită când aceasta funcţionează în prima, a doua sau a treia viteză, în momentul în care este pornită din nou, aceasta va porni la viteza setată în momentul opririi.

• Comenzi(Fig.13): A = Tasta lumini Aprindere/stingere lumini. B=TastaON/OFFPornire/oprire hotă. Aparatul porneşte la viteza 1. Pentru a opri hota apăsați tasta B. C = Display Indică viteza motorului selectată şi activarea timer-ului. D = Tasta Măreşte şi reduce viteza motorului în sistem ciclic, viteza 1°-2°- 3° ... 1°-2°- 3°. Apăsați tasta timp de 3 secunde pentru a activa funcția IN- TENSIVĂ timp de 6 minute; pe display C începe să ilumineze intermitent numărul 4. La terminarea timpului setat motorul va reveni la viteza de funcționare setată în precedență. Pentru a dezactiva viteza intensivă înainte de expirarea timpu- lui setat, apăsați tasta B ; hota se opreşte, însă luminile rămân aprinse, dacă au fost aprinse în precedență. E = Tasta timer Cu orice viteză setată (exclusă vit. Intensivă) apăsați tasta pentru a activa funcția timer timp de 15 min. La expirarea timpului setat, hota se opreşte (motorul şi luminile, dacă au fost aprinse). Pentru a dezactiva funcția Timer înainte de expirarea timpului setat, apăsați tasta B ; hota se opreşte. Dacă apăsați din nou tasta timer, funcția este dezactivată, dar hota continuă să funcționeze.

• Saturaţiafiltrelorantigrăsime/cărbuneactiv: - După 30 h de funcționare, când hota este pornită, pe display C începe să ilumineze intermitent litera F ; acest lucru înseamnă că trebuie spălate filtrele antigrăsime. După repoziționarea filtrului curat trebuie să resetați memoria electronică. Cu hota oprită apăsați tasta B şi D timp de 5 sec. până când pe display C rămâne fixă timp de 2 sec. litera F. - După 120 h de funcționare, când hota este pornită, pe display C începe să ilumineze intermitent litera C ; acest lucru înseamnă că trebuie spălate sau înlocuite filtrele cu cărbune. După repoziționarea filtrului curat, trebuie să efectuați dubla resetare. Cu hota oprită apăsați tastele B şi D timp de 5 sec. până când pe display C rămâne aprinsă fix litera F. Repetați şi apăsați tasta B şi D timp de 5 sec. până când pe display C rămâne aprinsă fix litera C.

• Comenzi (Fig.14) : A=TastaON/OFF Pornire/oprire hotă. Apăsați tasta A; ledul iluminează intermitent timp de 2 sec. apoi rămâne fix, iar aparatul porneşte la viteza 1. Pentru a opri hota apăsați din nou tasta A ; ledul iluminează intermitent timp de 2 sec. apoi se stinge. B = Tasta VITEZA ÎNTÂI C = TastaVITEZAADOUA/FuncțiaTIMER - Cu ajutorul tastei C este activată şi funcția TIMER. - Tasta iluminează intermitent pe întreaga durată a funcției TIMER. - Cu orice viteză setată (exclusă vit. Intensivă) apăsați tasta C timp de aprox. 3 secunde pentru a activa funcția TIMER timp de 15 min. La expirarea timpului setat, hota se opreşte (motorul şi luminile, dacă au fost aprinse). - Pentru a dezactiva funcția Timer înainte de expirarea timpului setat, apăsați orice tastă cu excepția tastei F ON/OFF lumini. D=TastaVITEZAATREIA/FuncțiaVITEZĂINTENSIVĂ - Cu ajutorul tastei D se activează şi funcția VITEZĂ INTENSIVĂ. - Tasta iluminează intermitent pe întreaga durată a funcției VITEZĂ INTENSIVĂ. - Apăsați tasta timp de 3 secunde pentru a activa funcția VITEZĂ INTENSIVĂ timp de 6 minute. - La terminarea timpului setat motorul va reveni la viteza de funcționare setată în precedență. - Pentru a dezactiva funcția viteză intensivă înainte de expi- rarea timpului setat, apăsați orice tastă cu excepția tastei F ON/OFF Lumini. Atenţie! Unele modele funcţionează până la viteza 3, prin urmare funcţia intensivă nu este prevăzută. E = Tasta ON/OFF LUMINI

• Saturaţiafiltrelorantigrăsime/cărbuneactiv: - În cazul în care, cu hota pornită, LEDURILE corespunzătoare tastelor A şi B iluminează intermitent, trebuie spălate filtrele- 54 - antigrăsime. După repoziţionarea filtrului curat, resetaţi memoria electro- nică. Cu hota oprită, apăsați tasta A timp de 5 sec.; resetarea este confirmată de iluminarea intermitentă a LEDURILOR A şi B. - Când, cu hota pornită, LEDURILE corespunzătoare tastelor C şi E iluminează intermitent filtrele cu cărbune trebuie spălate. După repoziționarea filtrului curat, resetaţi memoria electro- nică. Cu hota oprită, apăsați tasta A timp de 5 sec.; resetarea este confirmată de iluminarea intermitentă a LEDURILOR C şi E.
