| Produkttyp | Spiskåpa med utsug eller filtrering |
| Märke | Beko |
| Modell | HCF91531X |
| Mått (B x D x H) | 90 cm x 50 cm x 60 cm (uppskattning) |
| Vikt | Cirka 15 kg |
| Elanslutning | 220-240 V ~ 50 Hz |
| Max effekt | 200 W (uppskattning) |
| Ljudnivå | 55-65 dB(A) (uppskattning) |
| Max luftflöde | 600 m³/h (uppskattning) |
| Antal hastigheter | 3 + intensivhastighet |
| Typ av reglage | Mekaniska eller elektroniska beroende på version |
| Belysning | 2 halogen- eller glödlampor (max 40 W vardera) |
| Fettfilter | Diskmaskins- eller handtvättbart varannan månad |
| Aktivt kolfilter | Byte var 4:e månad (ej regenererbart) eller tvättbart varannan månad (regenererbart) |
| Material | Rostfritt stål och glas |
| Minsta avstånd till häll | 65 cm |
| Isolationsklass | Klass II |
| Driftlägen | Utsug (extern ventilation) eller filtrering (intern recirkulation) |
| Luftutloppsdiameter | 150 mm (uppskattning) |
| Extra funktioner | Timer automatisk avstängning (15 min), Clean Air-funktion, filtermättnadsindikator |
| Säkerhet | Automatisk avstängning vid överhettning, skydd mot flödesomkastning |
| Underhåll | Utvändig rengöring med denaturerad alkohol eller neutralt rengöringsmedel |
Vanliga frågor - HCF91531X BEKO
Användarfrågor om HCF91531X BEKO
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Köksfläkt i PDF-format gratis! Hitta din manual HCF91531X - BEKO och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. HCF91531X av märket BEKO.
BRUKSANVISNING HCF91531X BEKO
Läs innehållet i detta instruktionshäfte noga då det tillhandahåller viktig information vad beträffar säkerheten vid installation, användning och underhåll. Spar häftet för eventuella framtida konsultationer. Apparaten är konstruerad för att användas som antingen insugande version (utsugning av luft utomhus - Fig.1B), filtrerande version (återcirkulering av luft inomhus - Fig.1A) eller version med yttre motor (Fig.1C).
SÄKERHETSFÖRESKRIFTER
- Var uppmärksam om utsugningsklpan fungerar samtidigt som en brännare eller eldhärd som är beroende av omgivningsluften i rummet och som drivs med annan typ av energi än elektrisk energi, eftersom utsugningsklpan suger upp luft från rummet som brännaren eller eldhärden är i behov av för sin förbränningsprocess. Undertrycket i lokalen fír inte överskrida 4 Pa (4x10-5 bar). För att garantera säkerheten rekommenderas därför en god ventilation av lokalen. Vad beträffar det utvändiga utsläppet skall de i det aktuella landet gällande normerna och föreskrifterna respekteras.
Innan apparaten kopplas till elnätet:
- Kontrollera typskylten (pí insidan av apparaten) och försäkra dig om att spänning och effekt motsvarar elnätets och att stickkontakten passar. Rídfríga kunnig eltekniker, om du är tveksam.
- Om nätkabeln är skadad ska den bytas ut mot en ny kabel eller en specialsats som tillhandahills av tillverkaren eller dess tekniska servicetjänst.
- Anslut strömförsörjningsaggregatet via en stickkontakt med en säkring på 3A eller till tvåfasanslutningens två trådar som ska skyddas av en säkring på 3A.
2. Observera!
I vissa situationer kan elektrisk utrustning utgöra en fara.

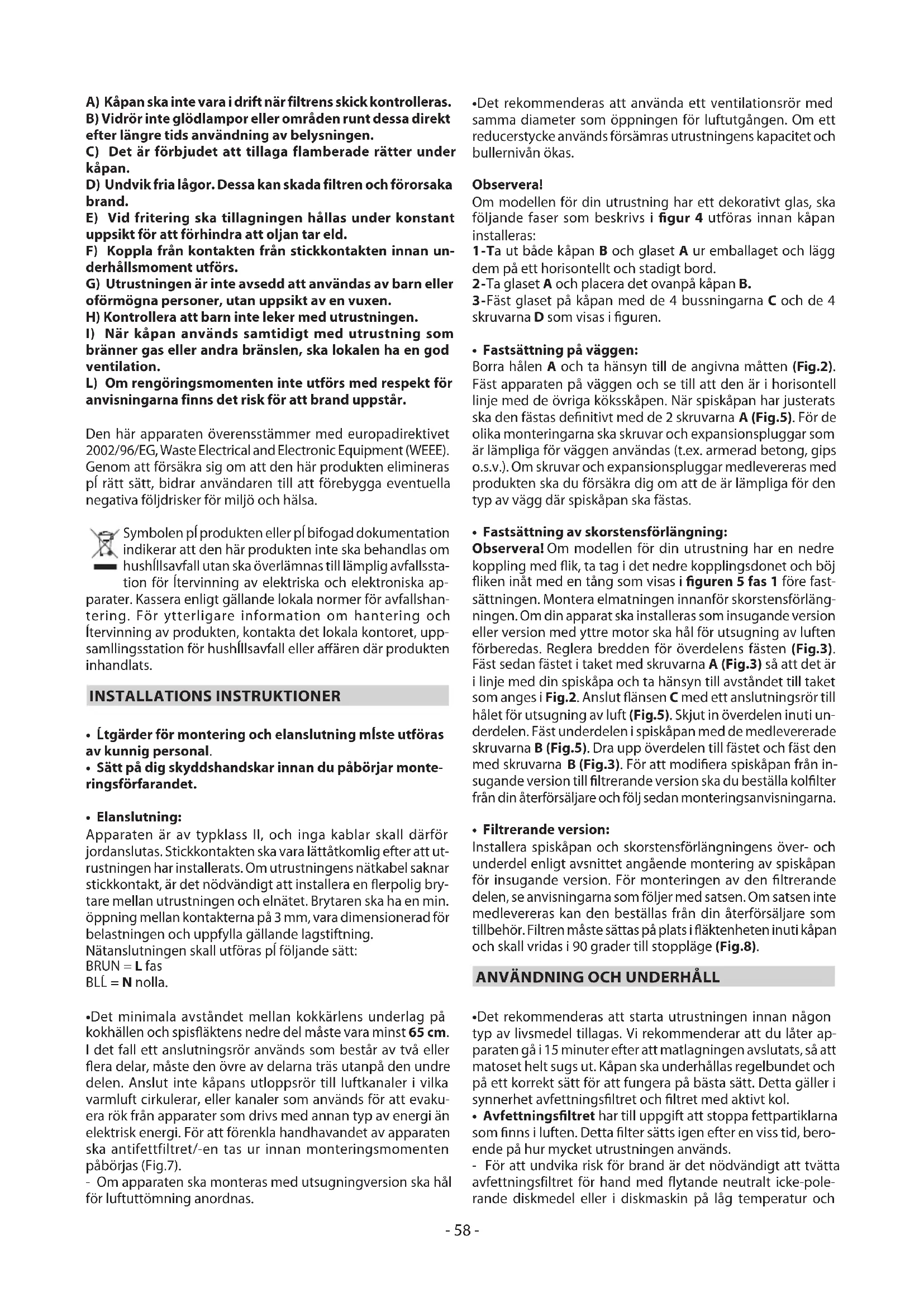

A) Kåpan ska inte vara i drift när filtrens skick kontrolleras.
B) Vidrör inte glödlampor eller områden runt dessa direkt efter längre tids användning av belysningen.
C) Det är förbjudet att tillaga flamberade rätter under kåpan.
D) Undvik fria lågor. Dessa kan skada filtren och förorsaka brand.
E) Vid fritering ska tillagningen hållas under konstant uppsikt för att förhindra att oljan tar eld.
F) Koppla från kontakten från stickkontakten innan underhållsmoment utförs.
G) Utrustningen är inte avsedd att användas av barn eller oförmögna personer, utan uppsikt av en vuxen.
H) Kontrollera att barn inte leker med utrustningen.
I) När käpan används samtidigt med utrustning som bränner gas eller andra bränslen, ska lokalen ha en god ventilation.
L) Om rengöringsmomenten inte utförs med respekt för anvisningarna finns det risk för att brand uppstår.
Den här apparaten överensstämmer med europadirektivet 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE). Genom att försäkra sig om att den här produkten elimineras pí rätt sätt, bidrar användaren till att förebygga eventuella negativa följdrisker för miljö och hälsa.
Symbolen pí produkten eller pí bifogad dokumentation indikerar att den här produkten inte ska behandlas om hushíllsavfall utan ska överlämnas till lämplig avfallsstation för Ítervinning av elektriska och elektroniska apparater. Kassera enligt gällande lokala normer för avfallshantering. För ytterligare information om hantering och Itervinning av produkten, kontakta det lokala kontoret, uppsamllingsstation för hushíllsavfall eller affären där produkten inhandlats.
INSTALLATIONS INSTRUKTIONER
- Ltgärder för montering och elanslutning míste utföras av kunnig personal.
- Sätt på dig skyddshandskar innan du påbörjar monteringsförfarandet.
- Elanslutning:
Apparaten är av typklass II, och inga kablar skall därför jordanslutas. Stickkontakten ska vara lättåtkomlig efter att utrustningen har installerats. Om utrustningens nätkabel saknar stickkontakt, är det nödvändigt att installera en flerpolig brytare mellan utrustningen och elnätet. Brytaren ska ha en min. öppning mellan kontakterna på 3 mm, vara dimensionerad för belastningen och uppfylla gällande lagstiftning.
Nätanslutningen skall utföras pí följande sätt:
BRUN = L fas
BLÍ = N nolla.
- Det minimala avståndet mellan kokkärlens underlag på kokhällen och spisfläktens nedre del måste vara minst 65 cm. I det fall ett anslutningsrör används som består av två eller flera delar, måste den övre av delarna träs utanpå den undre delen. Anslut inte käpans utloppsrör till luftkanaler i vilka varmluft cirkulerar, eller kanaler som används för att evakuera rök från apparater som drivs med annan typ av energi än elektrisk energi. För att förenkla handhavandet av apparaten ska antifettfiltret/-en tas ur innan monteringsmomenten påbörjas (Fig.7).
- Om apparaten ska monteras med utsugningversion ska håll för luftuttömning anordnas.
- Det rekommenderas att använda ett ventilationsrör med samma diameter som öppningen för luftutgången. Om ett reducerstycke används försämras utrustningens kapacitet och bullernivån ökas.
Observera!
Om modellen för din utrustning har ett dekorativt glas, ska följande faser som beskrivs i figur 4 utföras innan käpan installeras:
1-Ta ut både käpan B och glaset A ur emballaget och lägg dem på ett horisontellt och stadigt bord.
2-Ta glaset A och placera det ovanpå kåpan B.
3-Fäst glaset på käpan med de 4 bussningarna C och de 4 skruvarna D som visas i figuren.
- Fastsättning på väggen:
Borra hålen A och ta hänsyn till de angivna måtten (Fig.2). Fäst apparaten på väggen och se till att den är i horisontell linje med de övriga köksskåpen. När spiskåpan har justerats ska den fästas definitivt med de 2 skruvarna A (Fig.5). För de olika monteringarna ska skruvar och expansionspluggar som är lämpliga för väggen användas (t.ex. armerad betong, gips o.s.v.). Om skruvar och expansionspluggar medlevereras med produkten ska du försäkra dig om att de är lämpliga för den typ av vägg där spiskåpan ska fästas.
- Fastsättning av skorstensförlängning:
Observera! Om modellen för din utrustning har en nedre koppling med flik, ta tag i det nedre kopplingsdonet och böj fliken inåt med en täng som visas i figuren 5 fas 1 före fastsättningen. Montera elmatningen innanför skorstensförlängningen. Om din apparat ska installeras som insugande version eller version med yttre motor ska hål för utsugning av luften förberedas. Reglera bredden för överdelens fästen (Fig.3). Fäst sedan fästet i taket med skruvarna A (Fig.3) så att det är i linje med din spiskåpa och ta hänsyn till avståndet till taket som anges i Fig.2. Anslut flänsen C med ett anslutningsrör till hålet för utsugning av luft (Fig.5). Skjut in överdelen inuti underdelen. Fäst underdelen i spiskåpan med de medlevererade skruvarna B (Fig.5). Dra upp överdelen till fästet och fäst den med skruvarna B (Fig.3). För att modifiera spiskåpan från insugande version till filtrerande version ska du beställa kolfilter från din återförsäljare och följ sedan monteringsanvisningarna.
- Filtrerande version:
Installera spiskåpan och skorstensförlängningens över- och underdel enligt avsnittet angående montering av spiskåpan för insugande version. För monteringen av den filtrerande delen, se anvisningarna som följer med satsen. Om satsen inte medlevereras kan den beställas från din återförsäljare som tillbehör. Filtren måste sättas på plats i fläktenheten inuti kåpan och skall vridas i 90 grader till stoppläge (Fig.8).
- Det rekommenderas att starta utrustningen innan någon typ av livsmedel tillagas. Vi rekommenderar att du låter apparaten gå i 15 minuter efter att matlagningen avslutats, så att matoset helt sugs ut. Kåpan ska underhållas regelbundet och på ett korrekt sätt för att fungera på bästa sätt. Detta gäller i synnerhet avfettningsfiltret och filtret med aktivt kol.
- Avfettningsfiltret har till uppgift att stoppa fettpartiklarna som finns i luften. Detta filter sätts igen efter en viss tid, beroende på hur mycket utrustningen används.
- För att undvika risk för brand är det nödvändigt att tvätta avfettningsfiltret för hand med flytande neutralt icke-polerande diskmedel eller i diskmaskin på låg temperatur och
med kort program minst en gång varannan månad.
- Efter några tvättar kan filtren ändra färg lite. Detta ger inte rätt till reklamation för eventuell ersättning av dem.
- De aktiva kolfiltren används för att rena luften som återcirkuleras till rummet och har som funktion att mildra de otrevliga lukter som genereras av matlagning.
- Engångskolfiltren bör bytas ut minst var 4:e månad. Det aktiva kolets mättnad beror på hur mycket apparaten har använts, på typen av kök samt på hur ofta avfettningsfiltret rengörs.
- De återanvändbara aktivt kolfiltrena bör diskas för hand med neutralt icke-polerande diskmedel, eller i diskmaskin med en högsta temperatur på 65°C (tvättprogrammet måste göras utan annan disk). Ta bort överflödigt vatten utan att skada filtret, ta bort plastdelarna och torka den lilla dynan i ugnen i minst 15 minuter vid en temperatur på max 100°C. För att behålla det återanvändbara aktiva kolfiltrets effektiva funktion ska denna handling upprepas varannan månad. Dessa måste bytas ut minst vart tredje år eller när den lilla dynan är skadad.
- Innan du sätter tillbaks avfettningsfiltren och de åter-användbara aktiva kolfiltren är det viktigt att dessa har torkat ordentligt.
- Rengöra käpan regelbundet både på insidan och utsidan med en trasa fuktad med denaturerad sprit eller milt flytande rengöringsmedel som inte slipar.
- Belysningen är avsedd att endast vara tänd under tillagningen och inte för att lysa upp rummet i allmänhet under en längre tid. Om belysningen är tänd under en längre tid förkortas lampornas livslängd betydligt.
- Om apparaten är försedd med innerbelysning kan denna användas som allmän rumsbelysning under längre tid.
- Viktigt! Att ignorera anvisningarna om rengöring av kåpan samt om byte och rengöring av filtren medför brandrisk. Det rekommenderas därför att man följer dessa instruktioner.
- Byta halogenlampor (Fig.6A):
För att byta halogenlamporna B, bänd upp glaset C i springorna. Byt ut mot lampor av samma typ.
OBS! Ta inte i lampan med bara händer.
- Byte av glödlampor/halogenlampor (Fig.6B):
Använd enbart lampor av samma typ och med samma wattvärde som installerats på apparaten.
- Manöverfunktioner (Fig.9) mekaniska beskrivs symbolerna här nedan:
A = knapp för BELYSNING
B = knapp OFF
- Manöverfunktioner (Fig.10) Lysande beskrivs symbolerna här nedan:
A = knapp för BELYSNING
B = knapp OFF
Om er fläkt har funktionen hastighet i INTENSIVLÄGE, tryck pl knapp E i ca 2 sekunder för aktivering i 10 minuter, varefter hastigheten glr tillbaka till den tidigare inställningen.
När funktionen aktiveras blinkar lysdioden. För att avbryta den innan 10 minuter förflutit, trycker du pí knapp E igen.
Tryck pí knapp F i 2 sekunder (när fläkten är avstängd) för att sätta igíng funktionen "clean air". Genom denna funktion sätts fläktmotorn igíng i 10 minuter varje timme pí hastighet ett.
Omedelbart efter att ha aktiverat denna funktion, sätts motorn igíng pí hastighet ett under 10 minuter, medan knapp F och knapp C samtidigt blinkar. Därefter släcks motorn och lysdiod F förblir tänd med fast ljus ända tills motorn efter ytterligare 50 minuter startar igen pí hastiget ett och lysdioderna F och C börjar blinka igen i 10 minuter osv. Genom att trycka pí vilken som helst av knapparna, förutom belysningsknappen, Ítergír fläkten omedelbart till normal funktion (t.ex. om jag trycker pí knapp D sí sätts "clean air" ur funktion och motorn glr genast pí hastighet tvl; genom att trycka pí knapp B sätts den ur funktion).
(*) Funktionen "TIMER FÖR AUTOMATISK AVSTÄNGNING" fördröjer avstängningen av klípan, som fortsätter att fungera i 15 minuter med samma arbetshastighet som vid píslagningen av denna funktion.
- Orena fettfilter/aktivt kolfilter:
- När knappen A blinkar med ett intervall pí 2 sek ska fettfiltren rengöras.
-När knappen A blinkar med en frekvens av 0,5 sek. bör de aktiva kolfiltren rengöras eller bytas beroende på typen av filter.
När det rena filtret har satts tillbaka, ska det elektroniska minnet nollställas genom att trycka pí knapp A i cirka 5 sek tills varningslampan slutar att blinka.
Tangent A = Slår på/av belysningen.
Tangent B = Slår på/av kåpan. Apparaten startar med den lägsta hastigheten. Om kåpan fungerar skall tangenten tryckas in halv sekund för att slå av den. Om kåpan fungerar med den lägsta hastigheten behöver man inte hålla tangenten intryckt för att stänga av den. Minskar motorns hastighet.
Display C = Anger den valda motorhastigheten och aktive- ringen av timern.
Tangent D = Slår på käpan. Ökar motorns hastighet. Om tangenten för den tredje hastigheten trycks in startar den intensiva hastigheten under 10 sekunder för att sedan återgå till den arbetshastighet som var aktiv före ingreppet. Displayen blinkar under denna funktion.
Tangent E = II Timer ställer in funktionstiderna vid aktiveringen på 15 minuter, varefter de stängs av. Avaktivera timern genom att trycka på knapp E. När funktionen Timer är aktiv på displayen ska decimalpunkten blinka. Om hastighetens intensivläge är i funktion kan timern inte aktiveras.
Genom att trycka på knapp E i 2 sekunder, när apparaten är avstängd, så aktiveras funktionen "clean air". Denna tänder motorn i 10 minuter varje timme på första hastigheten. Under funktion ska displayen visa de perifera segmentens rotation. När denna tid gått ut släcks motorn och displayen visar den lysande bokstaven "C" tills motorn efter ytterligare 50 minuter startar igen och går i 10 minuter igen och så vidare. Tryck på vilken knapp som helst utom ljusknappen för att återgå till normalt funktionssätt. Tryck på knappen E för att avaktivera funktionen.
- Orena fettfilter/aktivt kolfilter:
- När displayen C blinkar och visar omväxlande drifthastigheten och bokstaven F (t.ex. 1 och F) ska fettfiltren rengöras.
-När displayen C blinkar och visar omväxlande driftshastigheten och bokstaven A (t.ex. 1 och A) ska de aktiva kolfiltren rengöras eller bytas beroende på typen av filter.
När det rena filtret har satts tillbaka, ska det elektroniska minnet nollställas genom att trycka ned knappen A i cirka 5 sek tills signalerna F eller A slutar att blinka på displayen C.
- Mekaniska kommandon (Fig.12) : symbologin är följande:
A= knapp LJUS / ON-OFF
B= knapp OFF / FÖRSTA HASTIGHETEN
C= knapp ANDRA HASTIGHETEN
D = knapp TREDJE HASTIGHETEN
Om käpan stängs av i första, andra eller tredje hastigheten, startar den, när den sätts på igen, om med samma hastighet som var inställd när den stängdes av.
• Kommandon (Fig.13):
A = Lysknappar Slår på/av lamporna.
B = Knappen ON/OFF Slår på/av fläkten.
Apparaten slås på vid 1:a hastighetsnivån.
För att stänga av fläkten tryck på knappen B.
C = Display Anger hastigheten på den valda motorn och aktiverar timern.
D = Knapp Ökar och minskar motorns hastighet cykliskt, 1:a-2:a-3:e ... 1:a-2:a-3:e hastigheten.
Genom att trycka in knappen i 3 sekunder sätts den INTENSIVA funktionen igång som varar i 6 minuter, på displayen C börjar då nummer 4 att blinka.
När minuterna har passerat går motorn tillbaka till den hastighet som ställts in tidigare.
För att inaktivera den intensiva hastigheten, innan den förinställda tiden, tryck på knappen B. Fläkten stängs då av, men inte de lampor som var tända.
E = Timer-knapp Med alla hastigheter (exklusive intensiv hast.), aktiveras timerfunktionen under 15 min, när man trycker på denna knapp. När tiden gått ut stängs fläkten av (motor och eventuella tända lampor).
För att inaktivera timerfunktionen, innan den förinställda tiden, tryck på knappen B, fläkten stängs då av, eller tryck en gång till på timer-knappen för att inaktivera funktionen medans fläkten fortsätter att fungera.
• Mättning fettfilter/kolfilter aktiv:
-Efter 30 driftstimmar med påslagen fläkt börjar bokstaven F att blinka på displayen C, detta innebär att man måste rengöra fettfiltren.
När det rena filtret har satts fast måste man återställa det elektroniska minnet. Med avslagen fläkt, tryck på knappen B och D i 5 sekunder tills bokstaven F visas på display C i 2 sek.
-Efter 120 driftstimmar med påslagen fläkt börjar bokstaven C att blinka på displayen C, detta innebär att man måste rengöra eller byta ut kolfiltren.
När det nya filtret har satts fast måste man utföra en dubbel återställning. Med avslagen fläkt, tryck på knapparna B och D i 5 sekunder tills bokstaven F visas på display C i 2 sek.
Upprepa och tryck på knapparna B och D i 5 sekunder tills bokstaven C visas på display C i 2 sek.
Genom att trycka på knappen A blinkar lysdioden i 2 sek, går över till fast ljust och anordningen startar på 1:a hastigheten. För att stänga av fläkten, tryck en gång till på knappen A, lysdioden blinkar i 2 sekunder och sedan stängs fläkten av.
B = Knapp FÖRSTA HASTIGHETEN
C = Knapp ANDRA HASTIGHETEN/TIMER-funktion
- Med knappen C aktiveras även funktionen TIMER.
- Knappen blinkar under hela tiden för funktionen TIMER.
- Under alla hastigheter (exklusive intensiv hast. där den tillhandahålls), genom att trycka på knappen C i cirka 3 sekunder aktiveras funktionen TIMER i 15 minuter. När tiden gått ut stängs fläkten av (motorn och eventuellt tända lampor).
- För att inaktivera Timer-funktionen, innan den förinställda tiden, tryck på vilken knapp som helst, bortsett från knappen F ON/OFF Lampor.
D = Knapp TREDJE HASTIGHETEN/ INTENSIV HASTIGHETS-FUNKTION
- Med knappen D aktiveras även funktionen för INTENSIV HASTIGHET.
- Knappen blinkar under hela tiden för funktionen INTENSIV HASTIGHET.
- Genom att trycka in knappen i 3 sekunder sätts den INTENSIVA funktionen igång under 6 minuter.
- När minuterna har passerat går motorn tillbaka till den hastighet som ställts in tidigare.
- För att inaktivera den intensiva hastigheten, innan den förinställda tiden, tryck på vilken knapp som helst, bortsett från knappen F ON/OFF Lampor.
Viktigt! Vissa modeller arbetar upp till den 3:e hastighetsnivån, därför tillhandahålls inte den intensiva funktionen.
• Mättning fettfilter/kolfilter aktiv:
- När fläkten är påslagen och lysdioderna i förhållande till knapparna A och B blinkar, måste man rengöra fettfiltren.
När det rena filtret har satts fast måste man återställa det elektroniska minnet. Med avslagen fläkt, tryck på knappen A i 5 sekunder. Återställningen bekräftas genom en blinkning från lysdioderna A och B.
- När fläkten är påslagen och lysdioderna i förhållande till knapparnaC och E blinkar, måste kolfiltren rengöras.
När det rena filtret har satts fast måste man återställa det elektroniska minnet. Med avslagen fläkt, tryck på knappen A i 5 sekunder. Återställningen bekräftas genom en blinkning från lysdioderna C och E.
TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR FÖR EVENTUELLA SKADOR SOM ORSAKTS P.G.A. ATT OVANSTÅENDE INSTRUKTIONER INTE RESPEKTERATS.
