Produkttyp	Dunstabzugshaube oder Umlufthaube
Marke	Beko
Modell	HCF91531X
Abmessungen (B x T x H)	90 cm x 50 cm x 60 cm (Schätzung)
Gewicht	Ca. 15 kg
Stromversorgung	220-240 V ~ 50 Hz
Maximale Leistung	200 W (Schätzung)
Geräuschpegel	55-65 dB(A) (Schätzung)
Maximaler Luftstrom	600 m³/h (Schätzung)
Anzahl der Geschwindigkeiten	3 + Intensivstufe
Bedienungsart	Mechanisch oder elektronisch je nach Version
Beleuchtung	2 Halogen- oder Glühlampen (max. 40 W pro Lampe)
Fettfilter	Spülmaschinenfest oder handwaschbar alle 2 Monate
Aktivkohlefilter	Ersatz alle 4 Monate (nicht regenerierbar) oder waschbar alle 2 Monate (regenerierbar)
Material	Edelstahl und Glas
Mindestabstand Kochfeld	65 cm
Isolationsklasse	Klasse II
Betriebsmodi	Abluft (Außenabführung) oder Umluft (Raumluftreinigung)
Luftauslassdurchmesser	150 mm (Schätzung)
Zusatzfunktionen	Timer automatische Abschaltung (15 Min.), Clean-Air-Funktion, Filter-Sättigungsanzeige
Sicherheit	Automatische Abschaltung bei Überhitzung, Schutz vor Rückströmung
Wartung	Außenreinigung mit Brennspiritus oder mildem Reinigungsmittel

Häufig gestellte Fragen - HCF91531X BEKO

Wie installiere ich die Haube Beko HCF91531X?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie einen Mindestabstand von 65 cm zwischen Haube und Kochfeld. Befestigen Sie die Haube mit geeigneten Dübeln an der Wand. Schließen Sie den Abluftschlauch an, wenn Sie den Abluftmodus verwenden.

Wie reinige ich die Fettfilter?

Die Fettfilter müssen spätestens alle 2 Monate gereinigt werden. Sie können sie von Hand mit einem milden Flüssigreiniger oder in der Spülmaschine bei niedriger Temperatur waschen. Nach mehreren Wäschen kann sich die Farbe ändern, was die Wirksamkeit jedoch nicht beeinträchtigt.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Nicht regenerierbare Aktivkohlefilter müssen alle 4 Monate ersetzt werden. Regenerierbare Filter können alle 2 Monate gewaschen werden und müssen alle 3 Jahre oder bei Beschädigung ausgetauscht werden.

Wie wechsle ich die Glühbirnen der Haube?

Trennen Sie das Gerät vom Stromnetz. Bei Halogenlampen entfernen Sie das Schutzglas, indem Sie es an den Schlitzen hebeln. Ersetzen Sie sie durch Lampen gleichen Typs und gleicher Leistung (max. 40 W). Berühren Sie die Lampen nicht mit bloßen Händen.

Was tun, wenn die Haube nicht funktioniert?

Überprüfen Sie zuerst die Stromversorgung (Steckdose, Sicherung). Bei beschädigtem Kabel lassen Sie es von einem Fachmann ersetzen. Konsultieren Sie die Bedienungsanleitung für Fehlercodes auf dem Display.

Wie aktiviere ich die Funktion 'Clean Air'?

Drücken Sie die Taste F (oder je nach Modell E) für 2 Sekunden, wenn die Haube ausgeschaltet ist. Der Motor läuft dann 10 Minuten pro Stunde auf der ersten Stufe, um die Luft zu reinigen.

Wie verwende ich die Timer-Funktion?

Drücken Sie die Timer-Taste (oft E oder C), während die Haube läuft. Die Haube schaltet sich nach 15 Minuten automatisch aus. Zum Deaktivieren drücken Sie die Taste erneut oder schalten die Haube aus.

Warum macht die Haube Geräusche?

Übermäßige Geräusche können durch einen verstopften Abluftschlauch, verschmutzte Filter oder unsachgemäße Installation verursacht werden. Reinigen Sie die Filter und überprüfen Sie den Schlauch. Wenn das Geräusch anhält, wenden Sie sich an einen Fachmann.

Wie setze ich die Filter-Sättigungsanzeige zurück?

Halten Sie nach der Reinigung oder dem Austausch der Filter die Taste A (oder eine Kombination je nach Modell) etwa 5 Sekunden lang gedrückt, bis die Anzeige aufhört zu blinken.

Kann ich die Haube ohne Außenabführung verwenden?

Ja, Sie können die Haube im Umluftbetrieb verwenden. Dazu müssen Sie Aktivkohlefilter einbauen. Die Luft wird nach der Reinigung in den Raum zurückgeführt.

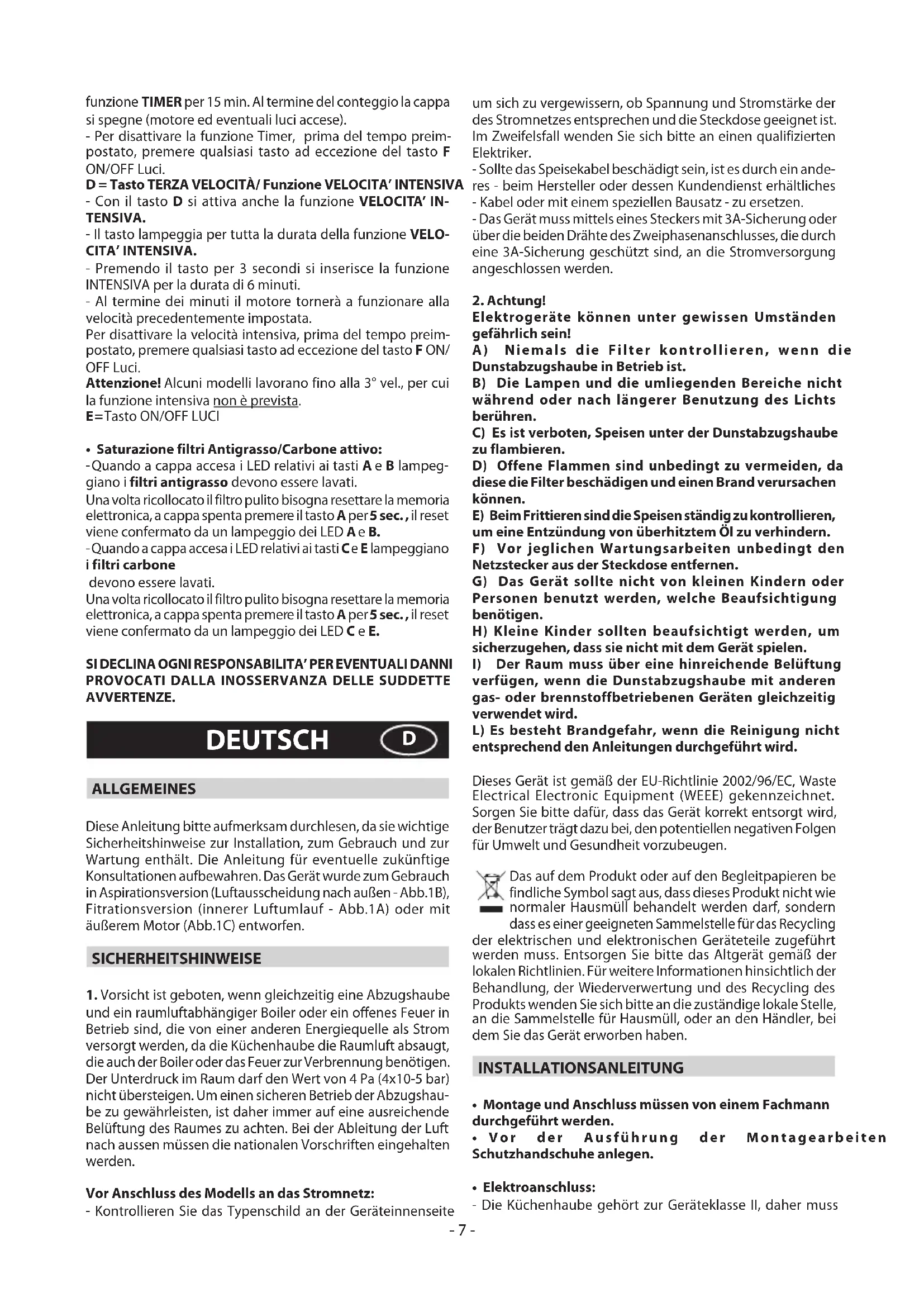

BEDIENUNGSANLEITUNG HCF91531X BEKO

Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthält. Die Anleitung für eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit äußerem Motor (Abb.1C) entworfen.

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Küchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach aussen müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz:

- Kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissern, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sich bitte an einen qualifizierten Elektriker.

• Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz - zu ersetzen.
• Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder über die beiden Drähte des Zweiphasenanschlusses, die durch eine 3A-Sicherung geschützt sind, an die Stromversorgung angeschlossen werden.

2. Achtung!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A) Niemals die Filter kontrollieren, wenn die Dunstabzugshaube in Betrieb ist.
B) Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren.
C) Es ist verboten, Speisen unter der Dunstabzugshaube zu flambieren.
D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können.
E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um eine Entzündung von überhitztem Öl zu verhindern.
F) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfernen.
G) Das Gerät sollte nicht von kleinen Kindern oder Personen benutzt werden, welche Beaufsichtigung benötigen.
H) Kleine Kinder sollten beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielen.

I) Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

L) Es besteht Brandgefahr, wenn die Reinigung nicht entsprechend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sie bitte dafür, dass das Gerät korrekt entsorgt wird, der Benutzer trägt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren be findliche Symbol sagt aus, dass dieses Produkt nicht wie normaler Hausmüll behandelt werden darf, sondern

dass es einer geeigneten Sammelstelle für das Recycling der elektrischen und elektronischen Geräteteile zugeführt werden muss. Entsorgen Sie bitte das Altgerät gemäß der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sich bitte an die zuständige lokale Stelle, an die Sammelstelle für Hausmüll, oder an den Händler, bei dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG

• Montage und Anschluss müssen von einem Fachmann durchgeführt werden.
• Vor der Ausführung der Montagearbeiten Schutzhandschuhe anlegen.

- Elektroanschluss:

- Die Küchenhaube gehört zur Geräteklasse II, daher muss

keine der Leitungen geerdet werden. Der Stecker muss nach der Montage des Geräts leicht zugänglich sein. Sollte das Gerät mit einem Kabel ohne Stecker ausgestattet sein, ist für den Anschluss an das Stromnetz ein allpoliger, der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Kontaktmindestöffnung von 3 mm zwischen Gerät und Stromnetz vorzusehen.

- Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

BRAUN = L Leitung

BLAU = N Nulleiter.

- Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der Küchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüftung von Geräten verwendet wird, die an eine andere

Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/die Fettfilter entfernen, damit sich das Gerät leichter handhaben läßt (Abb.7).

- Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsöffnung vor.

- Es empfiehlt sich der Einsatz eines Luftableitungsrohres, das denselben Durchmesser aufweist, wie der der Luftabzugsöffnung. Die Verwendung eines Reduzierstücks könnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

Achtung!

Falls Ihr Gerätemodell mit Dekorglas ausgestattet ist, müssen Sie, bevor Sie mit der Installation der Dunstabzugshaube fortfahren, die folgenden, in Abbildung 4 dargestellten Arbeitsschritte, durchführen:

1- Entnehmen Sie sowohl den Haubenkörper B als auch das Glas A aus der Verpackung und legen Sie sie waagrecht auf eine sichere Fläche.

2 - Nehmen Sie das Glas A und positionieren Sie es über dem Haubenkörper B.

3 - Bringen Sie das Glas, wie angegeben, mit den 4 Buchsen C und den 4 Schrauben D fest am Haubenkörper an.

• Befestigung an der wand

Unter Einhaltung der angegebenen Maße die Löcher A bohren (Abb.2). Das Gerät an der Wand befestigen und waagrecht mit den Hängeschränken ausrichten. Wenn die Abzugshaube justiert ist, anhand der 2 Schrauben A (Abb.5) befestigen. Für die verschiedenen Montagen dem Mauertyp (z. B. Eisenbeton, Gipskarton, usw.) entsprechende Schrauben und Dübel verwenden.

Falls die Schrauben und Dübel mit dem Produkt mitgeliefert wurden, sich vergewissern, daß sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind.

- Befestigung der teleskopischen, schmückenden anschlusstücke

Achtung! Falls Ihr Gerätemodell einen unteren Verbindungsflansch mit Zunge hat, müssen Sie, bevor Sie mit der Befestigung fortfahren, den unteren Verbindungsflansch nehmen und die Zunge mit einer Zange nach innen biegen, wie in Abbildung 5, Phase 1, dargestellt.

Die Stromzuleitung innerhalb des Raumbedarfs des schmückenden Anschlußstücks verlegen. Falls Ihr Gerät in Aspirationsversion oder Version mit äußerem Motor zu installieren ist, das Luftaustrittsloch vorbereiten. Die Breite des Haltebügels des oberen Anschlußstücks einstellen (Abb.3). Dann anhand der Schrauben A (Abb.3) so an der Decke befestigen, daß er mit der Abzugshaube ausgerichtet ist und die in Abb. 2 angegebene Entfernung von der Decke einhalten. Mittels eines Anschlußrohrs den Flansch C mit dem Luftaustrittsloch verbinden (Abb.5 - Phase 2). Das obere Anschlußstück in das untere Anschlußstück stecken. Das untere Anschlußstück anhand der mitgelieferten Schrauben B an der Abzugshaube (Abb.5 - Phase 2) befestigen, das obere Anschlußstück bis zum Bügel ausziehen und anhand der Schrauben B (Abb.3) befestigen.

Zur Verwandlung der Abzugshaube von der Aspirationsversion in die Filtrationsversion, beim Händler die Aktivkohlenfilter besorgen und die Montageanleitung befolgen.

- Filtrationsversion

Die Abzugshaube und die zwei Anschlußstücke laut den Anweisungen des Abschnitts über die Montage der Abzugshaube in Aspirationsversion befolgen. Zur Montage des Filtrationsanschlußstücks auf die dem Kit beiliegenden Anweisungen Bezug nehmen. Wurde das Kit nicht mitgeliefert, beim Händler als Zubehör bestellen.

Die Filter müssen am Ansaugaggregat angebracht werden, das sich im Innern der Haube befindet, wobei sie nach ihr ausgerichtet werden und um 90 Grad bis zur Auslösung der Sperrung gedreht werden müssen (Abb.8).

BENUTZUNG UND WARTUNG

- Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu lassen, um den vollständigen Abzug der Kochdünste zu gewährleisten. Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.

- Der Antifett-Filter hat die Aufgabe, die in der Luft schwebenden Fettpartikel zu fangen, daher kann er in unterschiedlichen Zeitspannen verstopfen, je nach Gebrauch des Geräts.

- Um der Brandgefahr vorzubeugen, müssen mindestens alle 2 Monate die Antifett-Filter per Hand gereinigt werden; dazu verwendet man neutrale, nicht scheuernde Reinigungsmittel oder man gibt ihn in die Spülmaschine bei niedriger Temperatur und kurzem Zyklus.

- Nach der Reinigung kann die Farbe etwas verändert sein. Diese Tatsache ist kein Grund für eine Beschwerde, damit er ausgewechselt wird.

- Die Aktivkohlefilter dienen dazu, die Luft, die in die Umgebung zurückgeleitet wird zu reinigen; sie haben die Aufgabe, die unangenehmen Gerüche, die während des Garvorgangs entstehen, zu beseitigen.

- Die nicht regenerierbaren Aktivkohlefilter müssen mindestens alle 4 Monate ausgewechselt werden. Die Sättigung der Aktivkohle hängt davon ab, wie oft das Gerät benutzt wird, vom Gartyp und von der Häufigkeit, mit der die Reinigung des Antifett-Filters durchgeführt wird.

- Die regenerierbaren Aktivkohlefilter müssen per Hand mit neutralen, nicht scheuernden Reinigungsmitteln gewaschen werden oder man gibt ihn in die Spülmaschine bei einer Temperatur, die 65°C nicht überschreiten darf (der Waschzyklus muss ohne Geschirr vollendet werden). Das überschüssige Wasser entfernen ohne den Filter dabei zu beschädigen, die Bauteile aus Kunststoff entfernen und das Vlies im Ofen mindestens 15 Minuten lang circa bei einer Temperatur von max. 100°C trockenen. Um den regenerierbaren Aktivkohle-

filter wirkungsvoll zu erhalten, muss diese Operation alle 2 Monate wiederholt werden. Max. alle drei Monate muss ein Auswechseln vorgenommen werden bzw. jedes Mal, wenn das Vlies beschädigt ist.

• Vor der Montage des Antifett-Filters und des regenerierbaren Aktivkohlefilters ist es unbedingt nötig sicherzustellen, dass diese gut getrocknet sind.
• Die Haube muss häufig sowohl Innen als auch Außen gereinigt werden; dazu verwendet man ein mit denaturiertem Alkohol befeuchtetes Tuch oder ein neutrales nicht scheuerndes Reinigungsmittel.
  • Die Beleuchtungsanlage ist für den Gebrauch während des Kochvorgangs realisiert worden und nicht für eine längere Beleuchtung der Umgebung im Allgemeinen. Wird die Beleuchtung lange Zeit angelassen, wird die durchschnittliche Lebensdauer der Glühbirne erheblich verringert.
• Wenn das Gerät mit einer serviceleuchte ausgestattet ist, kann diese für die allgemeine anhaltende Beleuchtung der Umgebung benutzt werden.
• Achtung: das Nichteinhalten dieser Hinweise für die Reinigung der Haube und deren Auswechseln und die Reinigung der Filter, führen zu Brandgefahr. Es wird daher empfohlen, die hier gegebenen Ratschläge zu befolgen.
  • Austausch der Halogenlampen (Abb.6A):

Nehmen Sie zum Austausch der Halogenlampe B die Glasabdeckung C (an den kleinen Schlitzen anheben) ab. Tauschen Sie die Lampe durch eine desselben Typs aus.

Achtung: fassen Sie die Halogenlampe nicht mit bloßen Händen an.

- Auswechseln der Glühlampen bzw. Halogenlampen (Abb.6B):

Nur Lampen desselben Typs und mit derselben Wattzahl, wie die am Gerät installierten verwenden.

- Bedienung (Abb.9) der beleuchtung die SimboLbezeichnungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG

B = Taste OFF

C = Taste ERSTE GESCHWINDIGKEIT

D = Taste ZWEITE GESCHWINDIGKEIT

E = Taste DRITTE GESCHWINDIGKEIT.

- Bedienung Der beleuchtung (Abb.10) die SimboLbezeichnungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG

B = Taste OFF

C = Taste ERSTE GESCHWINDIGKEIT

D = Taste ZWEITE GESCHWINDIGKEIT

E = Taste DRITTE GESCHWINDIGKEIT

F = TIMER AUTOMATISCHES ANHALTEN nach 15 Minuten (*)

Wenn Ihr Gerät mit der Funktion INTENSIVE Geschwindigkeit ausgestattet ist, etwa zwei Sekunden lang die Taste E drücken, dann wird diese aktiviert (dann wird diese) 10 Minuten lang aktiviert, danach kehrt es zu der zuvor eingestellten Geschwindigkeit zurück. Wenn die Funktion aktiv ist, blinkt die LED. Um sie vor Ablauf der 10 Minuten zu unterbrechen, wieder die Taste E drücken.

Wenn die Taste F zwei Sekunden lang gedrückt wird (bei ausgeschalteter Haube), wird die Funktion "clean air" aktiviert. Diese Funktion bewirkt das Anschalten des Motors für 10 Minuten pro Stunde mit der ersten Geschwindigkeit. Sofort nach der Aktivierung der Funktion startet der Motor mit der 1. Geschwindigkeit für die Dauer von 10 Minuten, während

dieser Zeit müssen die Taste F und die Taste C gleichzeitig blinken. Nach Ablaufen dieser Zeit geht der Motor aus, und die Led der Taste F leuchtet fest weiter, bis der Motor nach weiteren 50 Minuten mit der ersten Geschwindigkeit neu startet und die Leds F und C wieder anfangen, 10 Minuten lang zu blinken, und so weiter. Durch Drücken jeder beliebigen Taste außer den Lichtern kehrt die Haube sofort zu ihrem normalen Funktionieren zurück (Beispiel: Wenn ich die Taste D drücke, wird die Funktion "clean air" deaktiviert, und der Motor geht sofort in die 2. Geschwindigkeit; wenn die Taste B gedrückt wird, wird die Funktion deaktiviert).

(*) Die Funktion "TIMER AUTOMATISCHES ANHALTEN" verzögert das Anhalten der Haube, die 15 Minuten mit der zum Zeitpunkt der Einschaltung dieser Funktion gewählten Betriebsgeschwindigkeit weiterläuft.

- Sättigung Entfettungsfilter/Aktivkohlefilter:

-Leuchtet die Taste A alle 2 Sek. auf, müssen die Fettfilter gereinigt werden.

-Leuchtet die Taste A alle 0,5 Sek. auf, müssen die Aktivkohlefilter ausgewechselt oder gewaschen werden, je nach Filtertyp. Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt hält bis diese aufhört zu blinken.

• Bedienung (Abb.11):

Taste A = Schaltet die Beleuchtung ein/aus.

Taste B = Schaltet die Haube ein/aus. Das Gerät schaltet sich in der ersten Saugstärke ein. Wenn die Haube eingeschaltet ist, die Taste eine halbe Sekunde lang drücken, um sie abzuschalten. Ist die Haube in der ersten Saugstärke eingeschaltet, ist es zum Abschalten nicht erforderlich, die Taste zu drücken. Verringert die Geschwindigkeit des Motors.

Display C=Zeigt die gewählte Motorgeschwindigkeit und die Aktivierung der Timer-Funktion an.

Taste D = Schaltet die Haube ein. Erhöht die Geschwindigkeit des Motors. Wenn man, während die Haube in Betrieb ist, auf die 3° Geschwindigkeit drückt, stellt sich für 10 Minuten automatisch die "Intensiv-Stufe" ein, dann geht die Haube wieder auf die Geschwindigkeit zurück, welche vorher in Betrieb war. Während der Funktion "Intensiv-Stufe" leuchtet das Display auf.

Taste E = Der Timer steuert die Zeit der Funktionen. Ab der Aktivierung der Taste bleiben diese für 15 Minuten eingeschaltet und werden dann ausgeschaltet. Der Timer kann durch erneuten Druck auf die Taste E deaktiviert werden. Bei aktivierter Timer-Funktion muss auf dem Display der Dezimalpunkt auf Blinklicht geschaltet sein. Befindet sich die Dunstabzugshaube auf Intensivstufe, kann der Timer nicht aktiviert werden.

Wird bei ausgeschaltetem Gerät die Taste E für 2 Sekunden gedrückt, wird die Funktion "clean air" aktiviert. Diese bewirkt das Einschalten des Motors für 10 Minuten jede Stunde auf der ersten Leistungsstufe. Während dieser Funktionsweise muss auf dem Display eine Rotationsbewegung der peripheren Segmente angezeigt sein. Nach Ablauf dieser Zeit schaltet der Motor ab und auf dem Display muss die Fix-Anzeige des Buchstaben "C" ersichtlich sein, und zwar so lange, bis nach weiteren 50 Minuten der Motor erneut für 10 Minuten startet, und so weiter.

Um zum normalen Betrieb zurückzukehren, drückt man eine beliebige Taste außer der Leuchttasten. Für die Deaktivierung der Funktion drückt man die Taste E.

- Sättigung der Fett- und Aktivkohlefilter:

- Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben F (Bsp. 1 und F), müssen die Fettfilter gereinigt werden.

- Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben A (Bsp. 1 und A), müssen die Aktivkohlefilter ausgewechselt oder gewaschen werden, je nach Filtertyp.

Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt hält bis die Blinkanzeige F oder A auf dem Display C erlischt.

- Mechanische Steuerung (Abb. 12): Die Symbole sind im Folgenden aufgeführt:

A= Taste LICHT / ON-OFF

B= Taste OFF / ERSTE GESCHWINDIGKEIT

C= Taste ZWEITE GESCHWINDIGKEIT

D = Taste DRITTE GESCHWINDIGKEIT.

Sollte die Abzugshaube in erster, zweiter oder dritter Geschwindigkeit ausgeschaltet werden, nimmt diese den Betrieb in derselben Geschwindigkeit wieder auf, sobald sie erneut eingeschaltet wird.

• Steuerelemente (Abb.13):

A = Taste Lichter Ein-/Ausschalten der Lichter.

B = Tasto ON/OFF Ein-/Ausschalten der Abzugshaube.

Das Gerät schaltet die Gebläsestufe 1 ein.

Zum Ausschalten der Abzugshaube die Taste B drücken.

C = Display Zeigt die gewählte Gebläsestufe und die Aktivierung des Timers an.

D = Taste Erhöht und verringert die Gebläsestufe stufenweise, 1.-2.-3. ... 1.-2.-3. Gebläsestufe.

Wenn die Taste 3 Sekunden lang gedrückt wird, wird die Funktion der Gebläsestufe INTENSIV für 6 Minuten lang eingeschaltet, auf dem Display C beginnt die Zahl 4 zu blinken.

Am Ende der Minuten beginnt das Gebläse wieder auf der zuvor eingestellten Stufe zu laufen.

Um die Gebläsestufe INTENSIV vor der eingestellten Zeit zu deaktieiren, muss die Taste B gedrückt werden, die Abzugshaube wird ausgeschaltet, aber die Lichter bleiben eingeschaltet, wenn sie eingeschaltet sind.

E = Taste Timer Bei jeder eingestellten Gebläsestufe (außer der Stufe INTENSIV) wird durch Drücken der Taste die Funktion Timer 15 Minuten lang eingeschaltet. Am Ende der Minutenzählung wird die Abzugshaube ausgeschaltet (das Gebläse und eventuell eingeschaltete Lichter).

Um die Funktion Timer vor der eingestellten Zeit zu deaktivieren, muss die Taste B gedrückt werden, die Abzugshaube wird ausgeschaltet, oder wenn man ein zweites Mal auf die Taste Timer drückt, wird die Funktion Timer deaktiviert, aber die Abzugshaube läuft weiter.

- Sättigung der Antifett- und Aktivkohlefilter:

-Nach 30 Betriebsstunden mit eingeschalteter Abzugshaube beginnt auf dem Display C der Buchstabe F zu blinken, was bedeutet, dass die Antifettfilter gewaschen werden müssen. Wenn der saubere Filter dann wieder eingesetzt ist, muss der elektronische Speicher zurückgestellt werden, dazu drückt man bei ausgeschalteter Abzugshaube die Tasten B und D für 5 Sekunden, bis auf dem Display C der Buchstabe F 2 Sekunden lang fest angezeigt wird.

-Nach 120 Betriebsstunden beginnt bei eingeschaleter Abzugshaube auf dem Display C der Buchstabe C zu blinken, was bedeutet, dass ein Waschen oder Austauschender

Aktivkohlefilter notwendig ist.

Wenn der saubere Filter dann wieder eingesetzt ist, muss eine doppelte Zurückstellung ausgeführt werden, daher drückt man bei ausgeschalteter Abzugshaube die Tasten B und D für 5 Sekunden, bis auf dem Display C 2 Sekunden lang der Buchstabe F fest angezeigt wird.

Wiederholen und die Tasten B und D für 5 Sekunden drücken, bis auf dem Display C 2 Sekunden lang der Buchstabe C fest angezeigt wird.

- Steuerelemente (Abb.14) : A = Taste ON/OFF

Ein-/Ausschalten der Abzugshaube

Durch Drücken der Taste A blinkt die LED 2 Sekunden lang und bleibt dann fest eingeschaltet, das Gerät startet auf der ersten Gebläsestufe.

Um die Abzugshaube auszuschalten, muss erneut die Taste A gedrückt werden, die LED blinkt 2 Sekunden lang und schaltet sich dann aus.

B = Taste ERSTE GEBLÄSESTUFE

C = Taste ZWEITE GEBLÄSESTUFE/Funktion TIMER

- Mit der Taste C wird auch die Funktion TIMER aktiviert.

- Die Taste blinkt für die gesamte Dauer des TIMERs.

- Bei jeder eingestellten Gebläsestufe (außer der Stufe INTENSIV, falls vorgesehen) wird durch Drücken der Taste C für etwa 3 Sekunden die Funktion TIMER 15 Minuten lang aktiviert. Am Ende der Minutenzählung wird die Abzugshaube ausgeschaltet (das Gebläse und eventuell eingeschaltete Lichter).

- Um die Funktion Timer vor der eingestellten Zeit zu deaktivieren, kann jede beliebige Taste außer der Taste F ON/OFF Lichter gedrückt werden.

D = Taste DRITTE GEBLÄSESTUFE/ Funktion INTENSIVE GEBLÄSESTUFE

- Mit der Taste D wird auch die Funktion INTENSIVE GEBLÄ-SESTUFE aktiviert.

- Die Taste blinkt für die gesamte Dauer der Funktion INTENSIVE GEBLÄSESTUFE.

- Wenn die Taste 3 Sekunden lang gedrückt wird, wird die Funktion INTENSIVE GEBLÄSESTUFE für eine Dauer von 6 Minuten eingeschaltet.

- Am Ende der Minuten beginnt das Gebäse wieder auf der zuvor eingestellten Stufe zu laufen.

Um die intensive Stufe vor der eingestellten Zeit auszuschalten, kann jede Taste außer der Taste F ON/OFF Lichter gedrückt werden.

Achtung! Bei einigen Modellen sind nur die ersten drei Stufen verfügbar, daher ist die intensive Gebläsestufe nicht vorgesehen.

E=Taste ON/OFF LICHTER

•Sättigung der Antifett- und Aktivkohlefilter:

- Wenn bei eingeschalteter Abzugshaube die zu den Tasten A und B gehörenden LEDs blinken, müssen die Antifett-Filter gewaschen werden.

Wenn der saubere Filter dann wieder eingesetzt ist, muss der elektronische Speicher zurückgestellt werden, bei ausgeschalteter Abzugshaube drückt man die Taste A für 5 Sekunden, die Zurückstellung wird durch ein Aufblinken der LEDs A und B bestätigt.

- Wenn bei eingeschalteter Abzugshaube die zu den Tasten C und E gehörenden LEDs blinken, müssen die Aktivkohlefilter gewaschen werden.

Wenn der saubere Filter dann wieder eingesetzt ist, muss der elektronische Speicher zurückgestellt werden, bei ausgeschalteter Abzugshaube drückt man die Taste A für 5 Sekunden, die Zurückstellung wird durch das Aufleuchten der LEDs C und E bestätigt.

FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.

ESPAÑOL

GENERALIDADES

• Mætning Fedtfilte/Aktivt kul:

• Kommandoer (Fig.14):

A = Tast ON/OFF

C = Tast ANDEN HASTIGHED/Funktion TIMER

- med tasten C aktiveres funktionen TIMER.

• Mætning Fedtfilte/Aktivt kul:

• Kommandoer (Fig.14):

A = Tast ON/OFF

Slår ventilatorhetten på/av.

ANVÄNDNING OCH UNDERHÅLL

• Manöverfunktioner (Fig.11):

• Kommandon (Fig.14):

A = Knapp ON/OFF

Slår på/av fläkten.
