HCF91531X - Kuchyňská digestoř BEKO - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma HCF91531X BEKO ve formátu PDF.
| Typ produktu | Odsávací nebo filtrační digestoř |
| Značka | Beko |
| Model | HCF91531X |
| Rozměry (Š x H x V) | 90 cm x 50 cm x 60 cm (odhad) |
| Hmotnost | Přibližně 15 kg |
| Elektrické napájení | 220-240 V ~ 50 Hz |
| Maximální výkon | 200 W (odhad) |
| Hlučnost | 55-65 dB(A) (odhad) |
| Maximální průtok vzduchu | 600 m³/h (odhad) |
| Počet rychlostí | 3 + intenzivní rychlost |
| Typ ovládání | Mechanické nebo elektronické podle verze |
| Osvětlení | 2 halogenové nebo žárovky (max 40 W každá) |
| Tukový filtr | Umývatelný v myčce nebo ručně každé 2 měsíce |
| Uhlíkový filtr | Výměna každé 4 měsíce (není regenerovatelný) nebo omyvatelný každé 2 měsíce (regenerovatelný) |
| Materiál | Nerezová ocel a sklo |
| Minimální vzdálenost od varné desky | 65 cm |
| Třída izolace | Třída II |
| Provozní režimy | Odsávání (venkovní odvod) nebo filtrace (vnitřní recyklace) |
| Průměr výstupu vzduchu | 150 mm (odhad) |
| Další funkce | Časovač automatického vypnutí (15 min), funkce Clean Air, indikátor nasycení filtrů |
| Bezpečnost | Automatické vypnutí při přehřátí, ochrana proti zpětnému toku |
| Údržba | Venkovní čištění denaturovaným lihem nebo neutrálním čisticím prostředkem |
Často kladené otázky - HCF91531X BEKO
Dotazy uživatelů ohledně HCF91531X BEKO
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kuchyňská digestoř ve formátu PDF zdarma! Najděte svůj návod HCF91531X - BEKO a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HCF91531X značky BEKO.

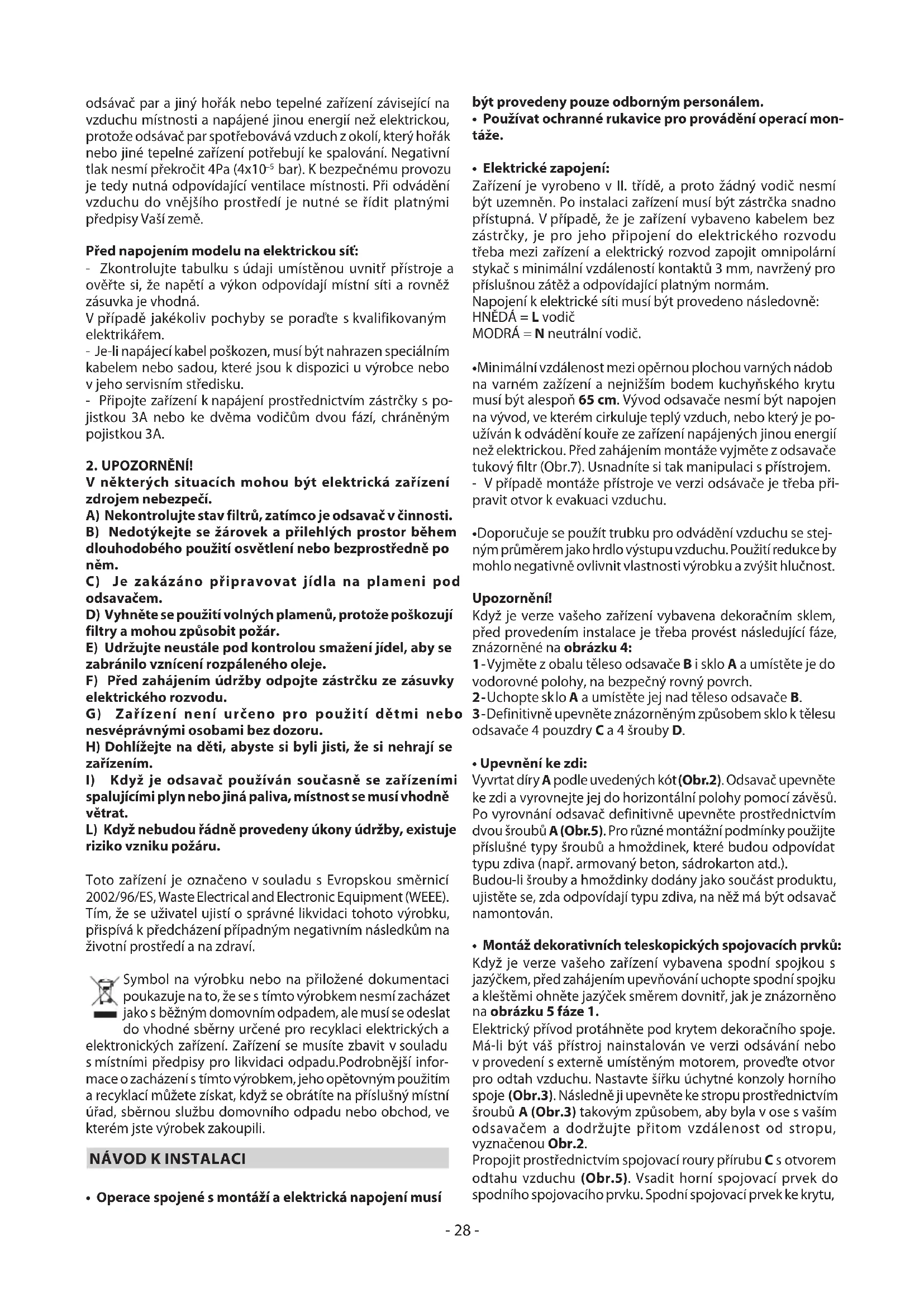

NÁVOD K OBSLUZE HCF91531X BEKO
Přečtěte si pozorně obsah návodu, protože poskytuje důležité informace týkající se bezpečné instalace, používání i údržby zařízení. Uchovejte si návod pro jakoukoliv budoucí potřebu. Přístroj je určen k odsávání (odvádění vzduchu ven – Obr.1B), filtrování (recyklace vzduchu v místnosti – Obr.1A) nebo k použití s externě umístěným motorem (Obr.1C).
- Vyžaduje se opatrnost, jestliže jsou současně v činnosti
odsávač par a jiný hořák nebo tepelné zařízení závisející na vzduchu místnosti a napájené jinou energií než elektrickou, protože odsávač par spotřebovává vzduch z okolí, který hořák nebo jiné tepelné zařízení potřebují ke spalování. Negativní tlak nesmí překročit 4Pa (4x10 ^-5 bar). K bezpečnému provozu je tedy nutná odpovídající ventilace místnosti. Při odvádění vzduchu do vnějšího prostředí je nutné se řídit platnými předpisy Vaší země.
Před napojením modelu na elektrickou sít:
- Zkontrolujte tabulku s údaji umístěnou uvnitř přístroje a ověřte si, že napětí a výkon odpovídají místní síti a rovněž zásuvka je vhodná.
V případě jakékoliv pochyby se poradte s kvalifikovaným elektrikářem. - Je-li napájecí kabel poškozen, musí být nahrazen speciálním kabelem nebo sadou, které jsou k dispozici u výrobce nebo v jeho servisním středisku.
- Připojte zařízení k napájení prostřednictvím zástrčky s pojistkou 3A nebo ke dvěma vodičům dvou fází, chráněným pojistkou 3A.
2. UPOZORNĚNÍ!
V některých situacích mohou být elektrická zařízení zdrojem nebezpečí.
A) Nekontrolujte stav filtrů, zatímco je odsavač v činnosti.
B) Nedotýkejte se žárovek a přilehlých prostor během dlouhodobého použití osvětlení nebo bezprostředně po něm.
C) Je zakázáno připravovat jídla na plameni pod odsavačem.
D) Vyhněte se použití volných plamenů, protože poškozují filtry a mohou způsobit požár.
E) Udržujte neustále pod kontrolou smažení jídel, aby se zabránilo vznícení rozpáleného oleje.
F) Před zahájením údržby odpojte zástrčku ze zásuvky elektrického rozvodu.
G) Zařízení není určeno pro použití dětmi nebo nesvéprávnými osobami bez dozoru.
H) Dohlížejte na děti, abyste si byli jisti, že si nehrají se zařízením.
I) Když je odsavač používán současně se zařízeními spalujícími plyn nebo jiná paliva, místnost se musí vhodně větrat.
L) Když nebudou řádně provedeny úkony údržby, existuje riziko vzniku požáru.
Toto zařízení je označeno v souladu s Evropskou směrnicí 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE). Tím, že se uživatel ujistí o správné likvidaci tohoto výrobku, přispívá k předcházení případným negativním následkům na životní prostředí a na zdraví.
Symbol na výrobku nebo na přiložené dokumentaci poukazuje na to, že se s tímto výrobkem nesmí zacházet jako s běžným domovním odpadem, ale musí se odeslat do vhodné sběrny určené pro recyklaci elektrických a elektronických zařízení. Zařízení se musíte zbavit v souladu s místními předpisy pro likvidaci odpadu.Podrobnější informace o zacházení s tímto výrobkem, jeho opětovným použitím a recyklací můžete získat, když se obrátíte na příslušný místní úřad, sběrnou službu domovního odpadu nebo obchod, ve kterém jste výrobek zakoupili.
NÁVOD K INSTALACI
- Operace spojené s montáží a elektrická napojení musí
být provedeny pouze odborným personálem.
- Používat ochranné rukavice pro provádění operací montáže.
- Elektrické zapojení:
Zařízení je vyrobeno v II. třídě, a proto žádný vodič nesmí být uzemněn. Po instalaci zařízení musí být zástrčka snadno přístupná. V případě, že je zařízení vybaveno kabelem bez zástrčky, je pro jeho připojení do elektrického rozvodu třeba mezi zařízení a elektrický rozvod zapojit omnipolární stykač s minimální vzdáleností kontaktů 3 mm, navržený pro příslušnou zátěž a odpovídající platným normám.
Napojení k elektrické síti musí být provedeno následovně: HNĚDÁ = L vodič
MODRÁ = N neutrální vodič.
- Minimální vzdálenost mezi opěrnou plochou varných nádob na varném zažízení a nejnižším bodem kuchyňského krytu musí být alespoň 65 cm. Vývod odsavače nesmí být napojen na vývod, ve kterém cirkuluje teplý vzduch, nebo který je používán k odvádění kouře ze zařízení napájených jinou energií než elektrickou. Před zahájením montáže vyjměte z odsavače tukový filtr (Obr.7). Usnadníte si tak manipulaci s přístrojem.
- V případě montáže přístroje ve verzi odsávače je třeba při-pravit otvor k evakuaci vzduchu.
- Doporučuje se použít trubku pro odvádění vzduchu se stejným průměrem jako hrdlo výstupu vzduchu. Použití redukce by mohlo negativně ovlivnit vlastnosti výrobku a zvýšit hlučnost.
Upozornění!
Když je verze vašeho zařízení vybavena dekoračním sklem, před provedením instalace je třeba provést následující fáze, znázorněné na obrázku 4:
1-Vyjměte z obalu těleso odsavače B i sklo A a umístěte je do vodorovné polohy, na bezpečný rovný povrch.
2-Uchopte sklo A a umístěte jej nad těleso odsavače B.
3-Definitivně upevněte znázorněným způsobem sklo k tělesu odsavače 4 pouzdry C a 4 šrouby D.
• Upevnění ke zdi:
Vyvrtat díry A podle uvedených kót (Obr.2). Odsavač upevněte ke zdi a vyrovnejte jej do horizontální polohy pomocí závěsů. Po vyrovnání odsavač definitivně upevněte prostřednictvím dvou šroubů A (Obr.5). Pro různé montážní podmínky použijte příslušné typy šroubů a hmoždinek, které budou odpovídat typu zdiva (např. armovaný beton, sádrokarton atd.).
Budou-li šrouby a hmoždinky dodány jako součást produktu, ujistěte se, zda odpovídají typu zdiva, na něž má být odsavač namontován.
- Montáž dekorativních teleskopických spojovacích prvků: Když je verze vašeho zařízení vybavena spodní spojkou s jazýčkem, před zahájením upevňování uchopte spodní spojku a kleštěmi ohněte jazýček směrem dovnitř, jak je znázorněno na obrázku 5 fáze 1.
Elektrický přívod protáhněte pod krytem dekoračního spoje. Má-li být váš přístroj nainstalován ve verzi odsávání nebo v provedení s externě umístěným motorem, provedte otvor pro odtah vzduchu. Nastavte šířku úchytné konzoly horního spoje (Obr.3). Následně ji upevněte ke stropu prostřednictvím šroubů A (Obr.3) takovým způsobem, aby byla v ose s vaším odsavačem a dodržujte přitom vzdálenost od stropu, vyznačenou Obr.2.
Propojit prostřednictvím spojovací roury přírubu C s otvorem odtahu vzduchu (Obr.5). Vsadit horní spojovací prvek do spodního spojovacího prvku. Spodní spojovací prvek ke krytu,
používajíce šrouby B ve výbavě (Obr.5), vysunout horní díl až ke třmenu a upevněte jej pomocí šroubů B (Obr.3). Budeteli chtít změnit funkci zařízení z odsavače na filtrační verzi, vyžádejte si u vašeho prodejce filtry s aktivním uhlíkem a sledujte montážní pokyny.
- Filtrační verze:
Odsavač a spojovací prvky instalovat tak, jak je uvedeno v bodu, který se týká montáže krytu ve verzi odsavače. Při montáži filtrační vložky se řidte pokyny obsaženými v balení. Není-li souprava ve výbavě, objednejte ji u svého dodavatele jako příslušenství. Filtry musí být aplikovány na odsávací skoupine umístené uvnitr krytu v jeho stredu a je treba jimi otácet o 90 stupnu až do zastavovacího kliknutí (Obr.8).
POUŽITÍ A ÚDRŽBA
- Doporučujeme uvést zařízení do činnosti ještě před zahájením přípravy jakéhokoli jídla. Doporučujeme ponechat zařízení v činnosti i po dobu 15 minut po ukončení přípravy jídel, aby byl kompletně odveden zapáchající vzduch. Správná činnost odsavače je podmíněna správnou a nepřetržitou údržbou; zvláštní pozornost je třeba věnovat protitukovému filtru a filtru s aktivním uhlím.
- Protitukový filtr má za úkol zachycovat mastné částice nacházející se ve vzduchu, proto je v průběhu proměnné doby vystaven ucpávání; tato doba závisí na používání zařízení.
- Abyste předešli případnému nebezpečí požáru, je nutné nejméně jednou za dva měsíce nutné propláchnout filtry proti mastnotě v ruce pomocí neutrálních neabrazivních čisticích prostředků nebo v myčce na nádobí při nízkých teplotách v krátkém mycím programu.
- Po několika mytích může dojít ke změně barvy. Tento jev neopravňuje k reklamaci pro eventuální výměnu.
- Filtry s aktivním uhlíkem slouží pro pročištení vzduc který se vypouští do prostředí a pohlcují nepříjemné zápachy, které vznikají během vaření.
- Aktivní uhlíkové filtry, které nelze regenerovat, je zapotřebí měnit každé 4 měsíce. Saturace aktivního uhlíku závisí více-méně od délky používání přístroje, typu kuchyně a pravidelnosti, se kterou se provádí čištění filtru proti mastnotě.
- Aktivní uhlíkové filtry, které lze regenerovat, je možné mýt v rukou pomocí čistících neutrálních a neabrazivních prostředků, anebo je možné je mýt v myčce na nádobí s maximální teplotou 65°C (cyklus mytí se musí provádět bez nádobí). Odstraňte přebytek vody bez toho, že byste poškodili filtr, odstraňte části z plastů a nechte vysušit podložku v rouře po dobu přibližně 15 minut o teplotě maximálně 100°C. Pro udržování funkčnosti uhlíkového filtru s možností regenerace je zapotřebí zopakovat tuto operaci každé 2 měsíce. Tyto filtry se musí vyměnit jednou za 3 roky anebo když je podložka poškozena.
- Před opětovným namontováním filtru proti mastnotě a aktivních uhlíkových filtrů, které lze regenerovat, je důležité, aby byli pořádně suché.
- Opakovaně čistěte odsavač, zevnitř i zvenčí, s použitím hadru navlhčeného v denaturovaném lihu nebo neabrazivních tekutých čisticích prostředcích.
- Osvětlení je navrženo pro použití během vaření a ne pro dlouhodobější použití za účelem osvětlení okolního prostředí. Dlouhodobější použití osvětlení výrazně snižuje průměrnou životnost žárovek.
- Pokud je přístroj vybaven osvětlením prostředí, toto může být používáno pro všeobecné dlouhodobé osvětlování daného prostředí.
- Pozor: nedodržování pokynů k čištění odsavače a výměny a čištění filtrů zapříčinit rizika požáru. Doporučuje se proto
dodržovat tyto pokyny.
• Výměna halogenových žárovek (Obr.6A):
Při výměně halogenových žárovek B sejměte sklíčko C po jeho nadzvednutí v místě příslušných otvorů.
Žárovky nahradte novými žárovkami stejného druhu.
Upozornění: nedotýkejte se žárovky holýma rukama.
- Výměna výbojkových žárovek/halogenových žárovek (Obr.6B):
Používejte pouze žárovky stejného typu a výkonu jako žárovky nainstalované na přístroji.
•P ovely Mechanické (Obr.9):
- Ovládání světelné následuje přehled symbolů (Obr.10):
Tlačítko A = OSVĚTLENÍ
Tlačítko B = VYPNUTÍ
Tlačítko C = PRVNÍ RYCHLOST
Tlačítko D = DRUHÁ RYCHLOST
Tlačítko E = TŘETÍ RYCHLOST
Tlačitko F = ČASOVÝ SPÍNAČ AUTOMATICKÉ VYPNUTÍ 15 minut (*) Pokud je vaše zařízení již vybaveno funkcí VYSOKÉ rychlosti, pak při přepnutí na třetí rychlost a stisku tlačitka E po dobu 2 sekund bude na deset minut tato vysoká rychlost aktivována, a potom se zařízení vrátí k provozu na dříve nastavenou rychlost. Když je funkce aktivní, kontrolka LED bliká.
Pro přerušení režimu před uplynutím 10 minut znovu stiskněte tlačítko E.
Hu, některých modelů je možno funkci aktivovat také na první a druhé rychlosti.
Po stisknutí tlačítka F po dobu 2 s (kryt je vypnut) bude aktivována funkce "clean air". Tato funkce zapne motor na deset minut každou hodinuna první rychlost. Jakmile bude tato funkce aktivována, motor bude uveden do chodu na první rychlost po dobu 10 s, behem které budou blikat soucasne tlačítka F a C. Po uplynutí této doby se motor vypne a led tlačítka F zustane osvetlen až do doby, kdy po 50 minutách bude znovu motor uveden do chodu na první rychlost a led F a C znovu zacnou blikat po 10 minut a tak dále. Stisknutím kteréhokoli tlačítka, kromě tlačítek osvětlení, se odsavač vrátí ke svému normálnímu fungování (např. stisknutím tlačítka D se deaktivuje funkce "clean air" a motor se nastaví na 2° rychlost; stisknutím tlačítka B se funkce deaktivuje).
(*) Funkce "ČASOVÝ SPÍNAČ AUTOMATICKÉ VYPNUTÍ" opožđuje vypnutí odsávače, který bude pokračovat ve funkci pracovní rychlostí, která byla nastavena v okamžiku zapnutí této funkce, 15 minut.
- Nasycení protitukových filtrů/filtrů s aktivním uhlím:
- Blikání tlačítka A frekvencí 2 sek. poukazuje na potřebu umytí protitukových filtrů.
-Když tlačítko A bliká s frekvencí 0,5 sek., filtry s aktivním uhlíkem je třeba umýt anebo vyměnit v závislosti od typu filtru. Po vložení čistého filtru je třeba vynulovat elektronickou pamět stisknutím tlačítka A na dobu přibližně 5 sek., dokud tlačítko nepřestane blikat.
• Ovládání (Obr.11):
Tlačítko A = Rozsvítí/zhasne světla.
Tlačítko B = Zapne/vypne odsávač. Přístroj je uveden do
chodu při první rychlosti. Je-li odsavač zapnutý, vypněte jej stisknutím tlačítka na 2 sek. Pokud se odsávač nachází ve fázi první rychlosti, není nezbytné dlouze stisknout tlačítko za účelem vypnutí. Snižuje se rychlost motoru.
Displej C = Ukazuje zvolenou rychlost motoru a uvedení do chodu časového spínače.
Tlačítko D = Zapne odsávač. Zvyšuje rychlost motoru. Stiskne-li se tlačítko od třetí rychlosti, je nastavena intenzivní funkce na 10 vteřin, pak se přístroj vrátí do fáze pracovní rychlosti v okamžiku uvedení do chodu. Během této funkce displej bliká. Tlačítko E = Časovač slouží k časovému ovládání funkcí v průběhu 15 minut po jeho aktivaci; po uplynutí uvedené doby se tyto funkce vypnou. Vypnutí časovače se provádí stisknutím tlačítka E. Aktivace funkce časovače musí být signalizována blikáním desetinné tečky na displeji. Je-li aktivována intenzivní rychlost, aktivace časovače není možná.
Stisknutím tlačítka E na 2 sekundy při vypnutém zařízení se aktivuje funkce "clean air". V rámci této funkce se motor zapne každou hodinu na 10 minut a během této doby se bude otáčet první rychlostí. Během jeho činnosti bude na displeji zobrazen rotační pohyb obvodových segmentů. Po uplynutí uvedené doby dojde k vypnutí motoru a na displeji musí být zobrazeno písmeno "C", aniž by blikalo, dokud nebude po uplynutí dalších 50 minut motor znovu spuštěn na 10 minut, a tak dále. Pro návrat k normálnímu provozu stiskněte jakékoliv tlačítko kromě tlačítek světel. Pro deaktivaci funkce stiskněte tlačítko E.
- Nasycení protitukových filtrů/filtrů s aktivním uhlím:
-Když displej C bliká a střídavě zobrazuje provozní rychlost a písmeno F (např.1 a F), je třeba vyčistit protitukové filtry. -Když displej C bliká, měníc rychlost provozu s písmenem A (např.1 a A) znamená to, že uhlíkové filtry je třeba vyměnit anebo vyčistit v závislosti od typu filtru.
Po vložení čistého filtru je třeba vynulovat elektronickou paměť stisknutím tlačítka A na dobu přibližně 5 sek., dokud signalizace F nebo A na displeji C nepřestane blikat.
- Mechanické ovládání (Obr.12) : symboly jsou uvedeny následovně:
A= tlačítko SVĚTLO / ON-OFF
B= tlačitko OFF / PRVNÍ RYCHLOST
C= tlačítko DRUHÁ RYCHLOST
D= tlačítko TŘETÍ RYCHLOST
Dojde-li k vypnutí odsavače par v první, druhé nebo třetí rychlosti, v okamžiku jeho opětovného zapnutí bude pokračovat v provozní rychlosti, která byla nastavena v momentě jeho vypnutí.
- Ovladače (Obr. 13):
A = Tlačítko světel Rozsvítí/zhasne světla.
B = Tlačitko ZAP/VYP Zapne/Vypne digestoř.
Přístroj se zapne při 1. rychlosti.
Pro vypnutí digestoře stiskněte tlačítko B.
C = Displej Úvádí vybranou rychlost motoru a zapnutí časovače.
D = Tlačitko Zvýší nebo sníží rychlost motoru v cyklickém pořadí, 1. - 2. - 3. ... 1. - 2. - 3. rychlost.
Stisknutím tlačítka na 3 sekundy se na 6 minut zapne funkce INTENZITVNÍ rychlosti, na displeji C začne blikat číslo 4.
Po uplynutí nastavené doby se motor vrátí k provozu při dříve nastavené rychlosti.
Na vypnutí intenzivní rychlosti před uplynutím přednastavené doby, stiskněte tlačitko B, digestoř se vypne, nicméně světla zůstanou rozsvícena.
E = Tlačítko časovače Při jakékoliv zapnuté rychlosti (kromě intenzivní rychlosti) stisknutím tlačítka zapnete na 15 min
funkci časovače. Po uplynutí odpočtu se digestoř vypne (motor a zhasnou případně rozsvícená světla).
Na vypnutí funkce Časovače před uplynutím přednastavené doby stiskněte tlačítko B a digestoř se vypne nebo opakovaným stisknutím tlačítka časovače vypněte jeho funkci, nicméně digestoř zůstane nadále v provozu.
- Saturace protitukových/uhlíkových filtrů:
-Po 30 h provozu začne po zapnutí digestoře na displeji C blikat písmeno F, což znamená, že je třeba vyčistit protitukové filtry.
Po vrácení vyčistěného filtru na místo je třeba vynulovat elektronickou paměť, proto na vypnuté digestoři stiskněte tlačítka B a D na 5 s, dokud na displeji C nezůstane na 2 s svítit písmeno F.
-Po 120 h provozu začne po zapnutí digestoře na displeji C blikat písmeno C, což znamená, že je třeba vyčistit nebo vyměnit uhlíkové filtry.
Po vrácení vyčistěného filtru na místo je třeba provést dvojitý reset, proto na vypnuté digestoři stiskněte tlačítka B a D na 5 s, dokud na displeji C nezůstane na 2 s svítit písmeno F.
Postup opakujte a stiskněte tlačítka B a D na 5 s, dokud na displeji C nezůstane 2 s svítit písmeno C.
- Ovladače (Obr. 14):
Po stisknutí tlačítka A kontrolka LED bliká 2 s, poté zůstane svítit a spotřebič se spustí při 1. rychlosti.
Pro vypnutí digestoře stiskněte znovu tlačítko A, kontrolka LED bliká 2 s, poté zhnasne.
B = Tlačitko PRVNÍ RYCHLOST
C = Tlačítko DRUHÁ RYCHLOST/Funkce ČASOVAČE
- Pomocí tlačítka C se zapíná rovněž funkce ČASOVAČE.
- Tlačítko bliká po celou dobu trvání funkce ČASOVAČE.
- Pokud je nastavená jakákoliv rychlost (kromě intenzivní rychlosti, v příslušných případech) stisknutím tlačítka C na přibližně 3 sekundy zapnete na 15 min funkci ČASOVAČE. Po uplynutí odpočtu se digestoř vypne (motor a zhasnou případně rozsvícená světla).
- Pro vypnutí funkce časovače před uplynutím přednastavené doby stiskněte jakékoliv tlačítko kromě tlačítka F ZAP/VYP světla.
D = Tlačitko TŘETÍ RYCHLOST/ Funkce INTENZIVNÍ RYCH-LOSTI
- Pomocí tlačítka D se zapne i funkce INTENZIVNÍ RYCHLOSTI.
- Tlačítko bliká po celou dobu trvání funkce INTENZIVNÍ RYCHLOSTI.
- Stisknutím tlačítka na 3 sekundy se zapne funkce INTENZIVNÍ rychlosti na dobu 6 minut.
- Po uplynutí přednastavené doby se motor vrátí k provozu při dříve nastavené rychlosti.
Pro vypnutí intenzivní rychlosti před uplynutím nastavené doby stiskněte jakékoliv tlačítko kromě tlačítka F ZAP/VYP světla.
Pozor! Některé modely pracují jenom po 3. rychlost, intenzivní rychlost není k dispozici.
E=Tlačítko ZAP/VYP SVĚTLA
- Saturace protitukových/uhlíkových filtrů:
- Pokud na digestoři blikají kontrolky LED související s tlačitky A a B, je třeba vyčistit protitukové filtry.
Po vrácení čistého filtru je třeba resetovat elektronickou paměť; na vypnuté digestoři stiskněte tlačítko A na 5 s; reset se potvrdí blikáním kontrolek LED A a B.
- Pokud na digestoři blikají kontrolky LED související s tlačítky
C a E, je třeba vyčistit uhlíkové filtry
Po vrácení čistého filtru je třeba resetovat elektronickou paměť; na vypnuté digestoři stiskněte tlačitko A na 5 s; reset se potvrdí blikáním kontrolek LED C a E.
