| Tipo de produto | Exaustor aspirante ou filtrante |
| Marca | Beko |
| Modelo | HCF91531X |
| Dimensões (L x P x A) | 90 cm x 50 cm x 60 cm (estimativa) |
| Peso | Aproximadamente 15 kg |
| Alimentação elétrica | 220-240 V ~ 50 Hz |
| Potência máxima | 200 W (estimativa) |
| Nível sonoro | 55-65 dB(A) (estimativa) |
| Fluxo de ar máximo | 600 m³/h (estimativa) |
| Número de velocidades | 3 + velocidade intensiva |
| Tipo de comandos | Mecânicas ou eletrônicas conforme versão |
| Iluminação | 2 lâmpadas halógenas ou incandescentes (máx. 40 W cada) |
| Filtro anti-gordura | Lavável na máquina de lavar louça ou à mão a cada 2 meses |
| Filtro de carvão ativado | Substituição a cada 4 meses (não regenerável) ou lavável a cada 2 meses (regenerável) |
| Material | Aço inoxidável e vidro |
| Distância mínima do fogão | 65 cm |
| Classe de isolamento | Classe II |
| Modos de funcionamento | Aspirante (evacuação externa) ou filtrante (reciclagem interna) |
| Diâmetro de saída de ar | 150 mm (estimativa) |
| Funções adicionais | Temporizador de parada automática (15 min), função Clean Air, indicador de saturação dos filtros |
| Segurança | Parada automática em caso de superaquecimento, proteção contra inversão de fluxo |
| Manutenção | Limpeza externa com álcool desnaturado ou detergente neutro |
Perguntas frequentes - HCF91531X BEKO
Perguntas dos utilizadores sobre HCF91531X BEKO
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual HCF91531X - BEKO e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. HCF91531X da marca BEKO.
MANUAL DE UTILIZADOR HCF91531X BEKO
Ler cuidadosamente o conteúdo do presente manual já que este fornece indicações importantes referentes à segurança de instalação, de uso e de manutenção. Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilização em versão aspirante (evacuação de ar para o exterior - Fig.1B), filtrante (circulação de ar no interior - Fig.1A) ou com motor exterior (Fig.1C).
ADVERTÊNCIAS PARA A SEGURANÇA
- Prestar atenção se estão funcionando contemporaneamente uma coifa aspirante e um queimador ou um fogão dependentes do ar ambiente e alimentados por uma energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogão necesitam para a combustão.
A pressão negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um funcionamento seguro, providenciar uma oportuna ventilação do local. Para a evacuação externa, ater-se às disposições vigentes no seu País.
- Controle a placa dos dados (posta no interior do aparelho) para verificar que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas interpele um electricista qualificado.
- Se o cabo de alimentação estiver danificado, deverá ser substituído por um cabo ou um conjunto especiais fornecidos pelo fabricante ou pelo seu serviço de assistência técnica.
- Ligar o dispositivo à rede de alimentação através de uma ficha com fusível 3A ou aos dois fios da bifásica protegidos por um fusível 3A.
2. Atenção!
Em determinadas circunstâncias, os electrodomésticos podem ser perigosos.
A) Não procure controlar os filtros com o exaustor em funcionamento.
B) Não toque as lâmpadas e as áreas adjacentes, durante e logo pós o uso prolongado da instalação de iluminação.
C) É proibido cozinhar alimentos flambé sob o exaustor.
D) Evite a chama livre, porque é danosa para os filtros e perigosa para os incêndios.
E) Controle constantemente os alimentos fritos para evitar que o óleo aquecido pegue fogo.
F) Antes de efectuar qualquer manutenção, desligue o exaustor da rede eléctrica.
G) Este aparelho não é destinado ao uso por parte de crianças ou pessoas que precisem de supervisão.
H) Não permita que as crianças brinquem com o aparelho.
I) Quando o exaustor for utilizado contemporaneamente a aparelhos que queimam gás ou outros combustíveis, o local deverá ser adequadamente ventilado.

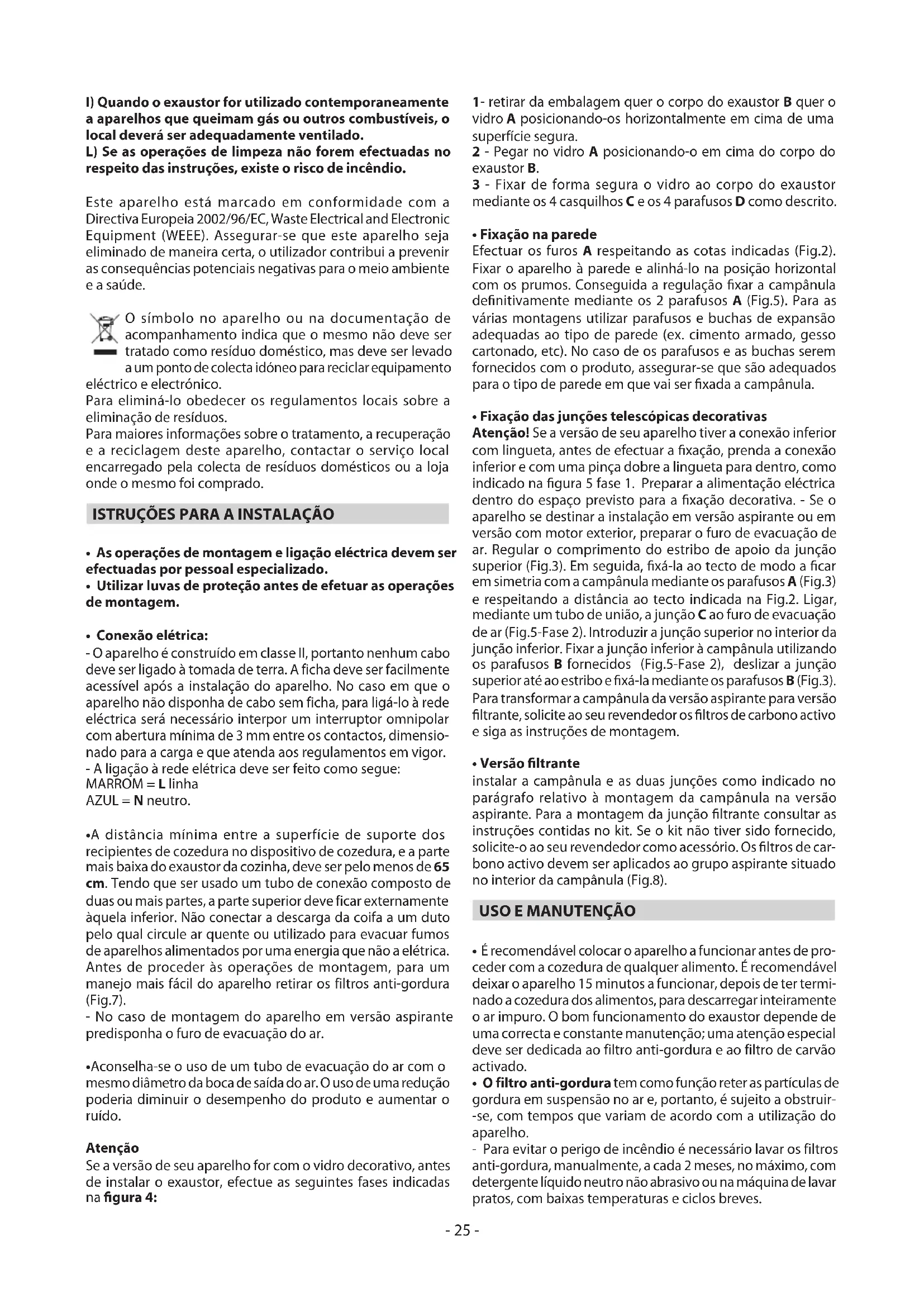

L) Se as operações de limpeza não forem efectuadas no respeito das instruções, existe o risco de incêndio.
Este aparelho está marcado em conformidade com a Directiva Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurar-se que este aparelho seja eliminado de maneira certa, o utilizador contribui a prevenir as consequências potenciais negativas para o meio ambiente e a saúde.
O símbolo no aparelho ou na documentação de acompanhamento indica que o mesmo não deve ser tratado como resíduo doméstico, mas deve ser levado a um ponto de colecta idóneo para reciclar equipamento e electrónico.
Para eliminá-lo obedecer os regulamentos locais sobre a eliminação de resíduos.
Para maiores informações sobre o tratamento, a recuperação e a reciclagem deste aparelho, contactar o serviço local encarregado pela colecta de resíduos domésticos ou a loja onde o mesmo foi comprado.
ISTRUÇÕES PARA A INSTALAÇÃO
- As operações de montagem e ligação eléctrica devem ser efectuadas por pessoal especializado.
- Utilizar luvas de proteção antes de efetuar as operações de montagem.
- Conexão elétrica:
- O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra. A ficha deve ser facilmente acessível após a instalação do aparelho. No caso em que o aparelho não disponha de cabo sem ficha, para ligá-lo à rede eléctrica será necessário interpor um interruptor omnipolar com abertura mínima de 3 mm entre os contactos, dimensionado para a carga e que atenda aos regulamentos em vigor.
- A ligação à rede elétrica deve ser feito como segue:
MARROM = L linha
AZUL = N neutro.
- A distância mínima entre a superfície de suporte dos recipientes de cozedura no dispositivo de cozedura, e a parte mais baixa do exaustor da cozinha, deve ser pelo menos de 65 cm. Tendo que ser usado um tubo de conexão composto de duas ou mais partes, a parte superior deve ficar externamente àquela inferior. Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não a elétrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparelho retirar os filtros anti-gordura (Fig.7).
- No caso de montagem do aparelho em versão aspirante predisponha o furo de evacuação do ar.
- Aconselha-se o uso de um tubo de evacuação do ar com o mesmo diâmetro da boca de saída do ar. O uso de uma redução poderia diminuir o desempenho do produto e aumentar o ruído.
Atenção
Se a versão de seu aparelho for com o vidro decorativo, antes de instalar o exaustor, efectue as seguintes fases indicadas na figura 4:
1- retirar da embalagem quer o corpo do exaustor B quer o vidro A posicionando-os horizontalmente em cima de uma superfície segura.
2 - Pegar no vidro A posicionando-o em cima do corpo do exaustor B.
3 - Fixar de forma segura o vidro ao corpo do exaustor mediante os 4 casquilhos C e os 4 parafusos D como descrito.
- Fixação na parede
Efectuar os furos A respeitando as cotas indicadas (Fig.2). Fixar o aparelho à parede e alinhá-lo na posição horizontal com os prumos. Conseguida a regulação fixar a campânula definitivamente mediante os 2 parafusos A (Fig.5). Para as várias montagens utilizar parafusos e buchas de expansão adequadas ao tipo de parede (ex. cimento armado, gesso cartonado, etc). No caso de os parafusos e as buchas serem fornecidos com o produto, assegurar-se que são adequados para o tipo de parede em que vai ser fixada a campânula.
- Fixação das junções telescópicas decorativas
Atenção! Se a versão de seu aparelho tiver a conexão inferior com lingueta, antes de efectuar a fixação, prenda a conexão inferior e com uma pinça dobre a lingueta para dentro, como indicado na figura 5 fase 1. Preparar a alimentação eléctrica dentro do espaço previsto para a fixação decorativa. - Se o aparelho se destinar a instalação em versão aspirante ou em versão com motor exterior, preparar o furo de evacuação de ar. Regular o comprimento do estribo de apoio da junção superior (Fig.3). Em seguida, fixá-la ao tecto de modo a ficar em simetria com a campânula mediante os parafusos A (Fig.3) e respeitando a distância ao tecto indicada na Fig.2. Ligar, mediante um tubo de união, a junção C ao furo de evacuação de ar (Fig.5-Fase 2). Introduzir a junção superior no interior da junção inferior. Fixar a junção inferior à campânula utilizando os parafusos B fornecidos (Fig.5-Fase 2), deslizar a junção superior até ao estribo e fixá-la mediante os parafusos B (Fig.3). Para transformar a campânula da versão aspirante para versão filtrante, solicite ao seu revendedor os filtros de carbono activo e siga as instruções de montagem.
- Versão filtrante
instalar a campânula e as duas junções como indicado no parágrafo relativo à montagem da campânula na versão aspirante. Para a montagem da junção filtrante consultar as instruções contidas no kit. Se o kit não tiver sido fornecido, solicite-o ao seu revendedor como acessório. Os filtros de carbono activo devem ser aplicados ao grupo aspirante situado no interior da campânula (Fig.8).
USO E MANUTENÇÃO
- É recomendável colocar o aparelho a funcionar antes de proceder com a cozedura de qualquer alimento. É recomendável deixar o aparelho 15 minutos a funcionar, depois de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro. O bom funcionamento do exaustor depende de uma correcta e constante manutenção; uma atenção especial deve ser dedicada ao filtro anti-gordura e ao filtro de carvão activado.
- O filtro anti-gordura tem como função reter as partículas de gordura em suspensão no ar e, portanto, é sujeito a obstruir-se, com tempos que variam de acordo com a utilização do aparelho.
- Para evitar o perigo de incêndio é necessário lavar os filtros anti-gordura, manualmente, a cada 2 meses, no máximo, com detergente líquido neutro não abrasivo ou na máquina de lavar pratos, com baixas temperaturas e ciclos breves.
- Depois de algumas lavagens pode ocorrer alterações de cor. Este fato não dá direito à reclamação para eventuais substituições.
- Os filtros de carvão ativado são utilizados para depurar o ar que é introduzido no ambiente e tem a função de atenuar os odores desagradáveis gerados pelo cozimento.
- Os filtros de carvão ativo não regeneráveis devem ser substituídos a cada 4 meses, no máximo. A saturação do carvão ativo depende do uso mais ou menos prolongado do aparelho, tipo de alimento e regularidade de lavagem do filtro anti-gordura.
- Os filtros ao carvão ativado regeneráveis devem ser lavados manualmente, com detergentes neutros não abrasivos ou na máquina de lavar louças, com temperatura máxima de 65°C (o ciclo de lavagem deve ser completo e sem louças). Retirar a água em excesso sem danificar o filtro, remover as partes plásticas e secar a forração no forno por 15 minutos, pelo menos, em 100°C de temperatura, no máximo. Para manter eficiente a função do filtro ao carvão regenerável, esta operação deve ser repetida a cada 2 meses. Estes devem ser substituídos, no máximo, a cada 3 anos ou quando a forração estiver danificada.
- Antes de montar os filtros anti-gordura e os filtros ao carvão ativado regeneráveis é importante que estejam bem secos.
- Limpar frequentemente o exaustor, por dentro e por fora, utilizando um pano húmido com álcool desnaturado ou detergentes líquidos neutros não abrasivos.
- O sistema de iluminação é projetado para o uso durante o cozimento e não para o uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui notavelmente a duração média das lâmpadas.
- Se o aparelho for dotado de luz de cortesia esta pode ser utilizada para o uso prolongado de iluminação geral do ambiente.
- Atenção: a inobservância das advertências de limpeza e do exaustor e da substituição e limpeza dos filtros comporta riscos de incêndios. Aconselha-se seguir as instruções mencionadas.
- Substituição das lâmpadas de halogéneo (Fig.6A):
Para substituir as lâmpadas de halogéneo B tire o vidro C fazendo forças nas específicas espessuras.
Substitua com lâmpadas do mesmo tipo.
Atenção: não toque a lâmpada directamente com as mãos.
- Substituição das lâmpadas incandescentes /alógenas (Fig.6B):
Utilizar somente lâmpadas do mesmo tipo e voltagem instaladas no aparelho.
•C omandos (Fig.9) mecânicos a simbologia é indicada a seguir:
A = botão ILUMINAÇÃO
B = botão OFF
C = botão PRIMEIRA VELOCIDADE
D = botão SEGUNDA VELOCIDADE
E = botão TERCEIRA VELOCIDADE.
- Comandos luminosos (Fig.10) a simbologia é indicada a seguir:
A = botão ILUMINAÇÃO
B = botão OFF
C = botão PRIMEIRA VELOCIDADE
D = botão SEGUNDA VELOCIDADE
E = botão TERCEIRA VELOCIDADE
F = botão TIMER PARADA AUTOMÁTICA 15 minutos (*)
Se o seu aparelho for dotado da função velocidade INTENSIVA, manter pressionada a tecla E por cerca 2 segundos e esta função será ativada durante 10 minutos, porque depois
volta para a velocidade anteriormente programada. Quando a função está activa, o LED pisca. Para a interromper antes dos 10 minutos, prima novamente a teclas E.
Pressionar a tecla F por 2 segundos (com o exaustor desligado) e ativa-se a função "clean air". Esta função liga o motor por 10 minutos a cada hora na primeira velocidade. Quando inicialmente ativada esta função, inicia-se o motor na primiera velocidade com uma duração de 10 minutos, durante os quais devem piscar contemporaneamente a tecla F e a tecla C. Depois disto, o motor se desliga e o led da tecla F permanece aceso com a sua luz fixa até que, depois de 50 minutos, o motor liga-se na primeira velocidade e os leds F e C recomeçam a piscar por 10 minutos e assim sucessivamente. Pressionando qualquer tecla, menos as das luzes o exaustor torna imediatamente ao seu funcionamento normal (por exemplo: se pressiono a tecla D desativa-se a função "clean air" e o motor trabalha em sua segunda velocidade; pressionando a tecla B a função desativa-se).
(*) A função "TIMER PARADA AUTOMÁTICA" retarda a parada da coifa, que continuará a funcionar à velocidade de exercício em curso no momento em que foi atuada esta função, de 15 minutos.
- Saturação de filtros Antigordura/Carvão ativado:
- Quando a tecla A pisca com uma frequência de 2 sec. os filtros antigordura devem ser lavados.
- Quando a tecla A pisca com uma frequência de 0,5 sec. os filtros de carvão ativado devem ser substituídos ou lavados conforme o tipo de filtro.
Uma vez recolocado o filtro limpo é necessário fazer o reset da memória eletrônica pressionando a tecla A por aproximadamente 5 sec. até que pare de piscar.
- Comandos (Fig.11):
Tecla B = Liga/desliga a coifa. O aparelho liga na 1º velocidade. Se a coifa está ligada pressionar a tecla por 2 s. para desligá-la. Se a coifa se encontra na 1º velocidade não é necessário manter a tecla pressionada para desligar. Diminui a velocidade do motor.
Display C = Indica a velocidade seleccionada do motor e a activação do timer.
Tecla D = Liga a coifa. Aumenta a velocidade do motor. Pressionando a tecla da 3º velocidade insere-se a função intensiva por 10', depois o aparelho volta a funcionar na velocidade de exercício do momento da activação. Durante esta função o display lampeja.
Tecla E = O timer determina os tempos de funcionamento, no momento da activação, para 15 minutos depois de desligar. Para desactivar o timer carregue outra vez na tecla E. Quando a função timer estiver activa, no display deverá piscar o ponto decimal. Se estiver a funcionar na velocidade intensa, não será possível activar o timer.
Se carregar 2 segundos na tecla E, quando o aparelho for desligado, activa-se a função "clean air". Esta função liga o motor 10 minutos por hora na primeira velocidade. Durante o funcionamento, o display deverá visualizar um movimento rotativo dos segmentos periféricos. Depois deste tempo ter passado, o motor desliga-se e o display deverá visualizar a letra "C" fixa até, depois de 50 minutos, o motor reiniciar a funcionar mais 10 minutos e assim por diante. Para retornar ao funcionamento normal pressione qualquer tecla, exclusa aquela das luzes. Para desativar a função pressione a tecla E.
- Saturação dos filtros anti-gordura carvão activo:
- Quando o display C piscar alternando a velocidade de funcionamento com a letra F (ex. 1 e F), os filtros anti-goruda deverão ser lavados.
- Quando o display C piscar alternando a velocidade de funcionamento com a letra A (ex. 1 e A), os filtros com carvão ativado devem ser substituídos ou lavados conforme o tipo di filtro.
Uma vez colocado o filtro limpo deve-se restabelecer a memória electrónica, carregando na tecla A por aproximadamente 5 segundos, até o indicador luminoso F ou A do display C terminar de piscar.
- Comandos mecânicos (Fig.12): a simbologia é indicada a seguir:
A= botão LUZ / ON-OFF
B= botão OFF / PRIMEIRA VELOCIDADE
C= botão SEGUNDA VELOCIDADE
D = botão TERCEIRA VELOCIDADE
Se a coifa for desligada quando está na primeira, segunda ou terceira velocidade, quando for acendida novamente, recomeçará a trabalhar com a velocidade em que estava quando foi desligada.
- Comandos (Fig.13):
O aparelho acende-se na primeira velocidade
Para desligar o exaustor prima a teclaB
C=Visor Indica a velocidade selecionada do motor e a ativação do temporizador.
D = Tecla Aumenta e diminui a velocidade do motor com um andamento cíclico, 1°-2°-3° ... 1°-2°-3° velocidade.
Premindo a tecla durante 3 segundos é inserida a função INTENSIVA com duração de 6 minutos, no visor C começa a piscar o número 4.
No final dos minutos o motor volta a funcionar à velocidade previamente definida.
Para desligar a velocidade intensiva, antes do tempo predefinido, prima a tecla B e o exaustor desliga-se, mas não se as luzes estiverem acesas.
E = Tecla temporizador Com qualquer velocidade inserida (excluindo a vel. Intensiva) premindo a tecla activa o temporizador para 15 minutos. Depois de contar o exaustor desliga-se (motor e quaisquer luzes acesas).
Para desligar a função Temporizador antes do tempo predefinido, prima a tecla B e o exaustor desliga-se, ou premindo novamente a tecla do temporizador desativa a função mas o exaustor continua a funcionar.
- Saturação filtros Anti gordura/Carvão ativo:
- Após 30 h de funcionamento do exaustor no visor C começa a piscar a letra F o que significa que devem ser lavados os filtros anti gordura.
Uma vez recolocado o filtro limpo deverá reiniciar a memória eletrónica, com o exaustor desligado premir as teclas B e D durante 5 seg. até que no visor C permaneça por 2 seg. fixa a letra F.
- Após 120 h de funcionamento do exaustor no visor C começa a piscar a letra F o que significa que devem ser lavados ou substituídos os filtros de carbono.
Uma vez recolocado o filtro limpo deverá fazer o duplo reinício pelo que, com o exaustor desligado premir as teclas B e D durante 5 seg. até que no visor C permaneça por 2 seg. fixa a letra F.
Repetir e premir a tecla B e D durante 5 seg. até que no visor C permaneça por 2 seg. fixa a letra C.
- Comandos (Fig.14):
A = Tecla ON/OFF
Liga/desliga o exaustor.
Premindo a tecla A o led pisca durante 2 seg. depois permanece fixo e o equipamento arranca na 1ª velocidade.
Para desligar o exaustor premir novamente a tecla A o led pisca durante 2 seg. depois desliga-se.
B = Tecla PRIMEIRA VELOCIDADE
C = Tecla SEGUNDA VELOCIDADE/Função TEMPORIZADOR
- Com a tecla C é ativada também a função TEMPORIZADOR.
- A tecla pisca durante toda a duração do TEMPORIZADOR.
- Com qualquer velocidade inserida (excluindo a vel. Intensiva onde previsto) premindo a tecla C durante cerca de 3 segundos activa a função TEMPORIZADOR para 15 minutos. No final da contagem o exaustor desliga-se (motor e eventuais luzes acesas).
- Para desativar a função Temporizador, antes do tempo predefinido, prima qualquer tecla à exceção da tecla F LIGA/ DESLIGA Luzes.
D = Tecla TERCEIRA VELOCIDADE / Função VELOCIDADE INTENSIVA
- Com a tecla D é ativada também a função VELOCIDADE INTENSIVA.
- A tecla pisca durante toda a duração da função VELOCIDADE INTENSIVA.
- Premindo a tecla durante 3 segundos é inserida a função INTENSIVA pela duração de 6 minutos.
- No final dos minutos o motor volta a funcionar à velocidade previamente definida.
- Para desativar a velocidade intensiva, antes do tempo predefinido, prima qualquer tecla à exceção da teclaF LIGA/ DESLIGA Luzes.
Atenção! Alguns modelos trabalham até à 3ª velocidade para a qual a função intensiva não está prevista
E=Tecla LIGA/DESLIGA LUZES
- Saturação filtros Anti gordura/Carvão ativo:
- Quando com o exaustor ligado os LED relativos às teclas A e B piscam os filtros anti gordura devem ser lavados.
Uma vez recolocado o filtro limpo deverá reiniciar a memória eletrónica, com o exaustor desligado premir a a tecla A durante 5 seg., o reinício é confirmado com o piscar dos LED A e B.
- Quando com o exaustor ligado os LED relativos às teclas C e E piscam os filtros de carbono
devem ser lavados.
Uma vez recolocado o filtro limpo deverá reiniciar a memória eletrónica, com o exaustor desligado premir a a tecla A durante 5 seg., o reinício é confirmado com o piscar dos LED C e E.
DECLINA-SE DE QUALQUER RESPONSABILIDADE POR EVENTUAIS DANOS PROVOCADOS PELA INOBSERVÂNCIA DAS ADVERTÊNCIAS ACIMA.
