Tipo de producto	Campana extractora o filtrante
Marca	Beko
Modelo	HCF91531X
Dimensiones (An x Pr x Al)	90 cm x 50 cm x 60 cm (estimación)
Peso	Aproximadamente 15 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia máxima	200 W (estimación)
Nivel sonoro	55-65 dB(A) (estimación)
Caudal de aire máximo	600 m³/h (estimación)
Número de velocidades	3 + velocidad intensiva
Tipo de controles	Mecánicos o electrónicos según versión
Iluminación	2 lámparas halógenas o incandescentes (máx. 40 W cada una)
Filtro antigrasa	Lavable en lavavajillas o a mano cada 2 meses
Filtro de carbón activo	Reemplazo cada 4 meses (no regenerable) o lavable cada 2 meses (regenerable)
Material	Acero inoxidable y vidrio
Distancia mínima de la placa de cocción	65 cm
Clase de aislamiento	Clase II
Modos de funcionamiento	Aspirante (extracción exterior) o filtrante (reciclaje interior)
Diámetro de salida de aire	150 mm (estimación)
Funciones adicionales	Temporizador de apagado automático (15 min), función Clean Air, indicador de saturación de filtros
Seguridad	Apagado automático por sobrecalentamiento, protección contra inversiones de flujo
Mantenimiento	Limpieza exterior con alcohol desnaturalizado o detergente neutro

Preguntas frecuentes - HCF91531X BEKO

¿Cómo instalar la campana Beko HCF91531X?

La instalación debe ser realizada por un profesional cualificado. Respete una distancia mínima de 65 cm entre la campana y la placa de cocción. Fije la campana a la pared con tacos adecuados al tipo de pared. Conecte el conducto de extracción si utiliza el modo aspirante.

¿Cómo limpiar los filtros antigrasa?

Los filtros antigrasa deben lavarse cada 2 meses como máximo. Puede lavarlos a mano con un detergente líquido neutro o en lavavajillas a baja temperatura. Después de varios lavados, su color puede cambiar, pero esto no afecta su eficacia.

¿Cuándo hay que reemplazar el filtro de carbón activo?

Los filtros de carbón activo no regenerables deben reemplazarse cada 4 meses. Los filtros regenerables pueden lavarse cada 2 meses y reemplazarse cada 3 años o en caso de daño.

¿Cómo cambiar las bombillas de la campana?

Desconecte el aparato. Para las lámparas halógenas, retire el vidrio de protección haciendo palanca en las ranuras. Reemplácelas con bombillas del mismo tipo y potencia (máx. 40 W). No toque las bombillas con las manos desnudas.

¿Qué hacer si la campana no funciona?

Primero verifique la alimentación eléctrica (enchufe, fusible). Si el cable está dañado, haga que lo reemplace un profesional. Consulte el manual para los códigos de error en la pantalla.

¿Cómo activar la función 'Clean Air'?

Presione la tecla F (o E según modelo) durante 2 segundos cuando la campana esté apagada. El motor funcionará 10 minutos por hora a la primera velocidad para purificar el aire.

¿Cómo usar la función de temporizador?

Presione la tecla de temporizador (a menudo E o C) mientras la campana está en funcionamiento. La campana se apagará automáticamente después de 15 minutos. Para desactivar, vuelva a presionar la tecla o apague la campana.

¿Por qué la campana hace ruido?

Un ruido excesivo puede deberse a un conducto de extracción obstruido, filtros sucios o una instalación incorrecta. Limpie los filtros y verifique el conducto. Si el ruido persiste, contacte a un profesional.

¿Cómo restablecer el indicador de saturación de filtros?

Después de limpiar o reemplazar los filtros, mantenga presionada la tecla A (o una combinación según el modelo) durante aproximadamente 5 segundos hasta que el indicador deje de parpadear.

¿Puedo usar la campana sin extracción exterior?

Sí, puede usar la campana en modo filtrante. En ese caso, debe instalar filtros de carbón activo. El aire se recircula en la habitación después de la purificación.

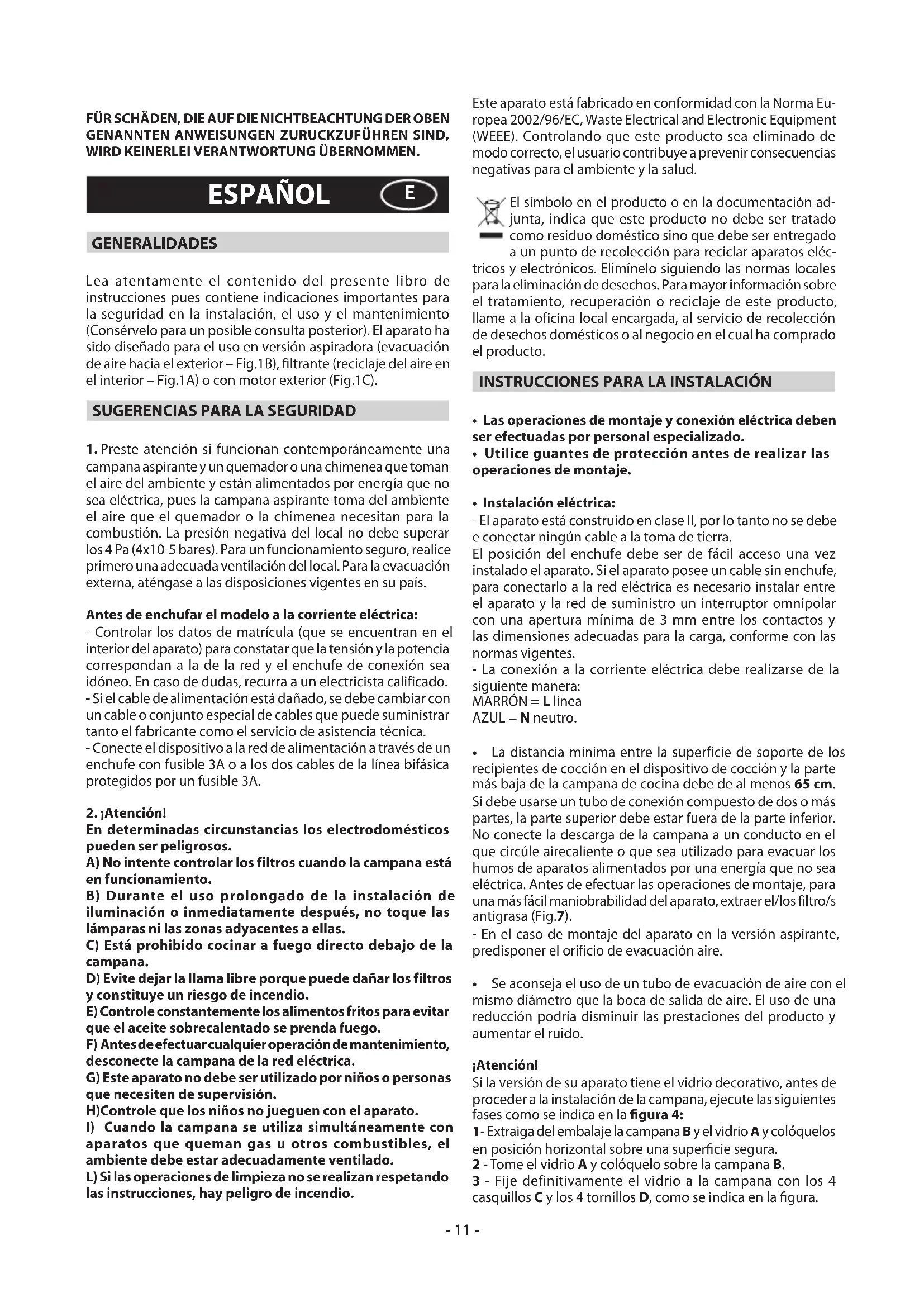

MANUAL DE USUARIO HCF91531X BEKO

Lea atentamente el contenido del presente libro de instrucciones pues contiene indicaciones importantes para la seguridad en la instalación, el uso y el mantenimiento (Consérvelo para un posible consulta posterior). El aparato ha sido diseñado para el uso en versión aspiradora (evacuación de aire hacia el exterior – Fig.1B), filtrante (reciclaje del aire en el interior – Fig.1A) o con motor exterior (Fig.1C).

SUGERENCIAS PARA LA SEGURIDAD

1. Preste atención si funcionan contemporáneamente una campana aspirante y un quemador o una chimenea que toman el aire del ambiente y están alimentados por energía que no sea eléctrica, pues la campana aspirante toma del ambiente el aire que el quemador o la chimenea necesitan para la combustión. La presión negativa del local no debe superar los 4 Pa (4x10-5 bares). Para un funcionamiento seguro, realice primero una adecuada ventilación del local. Para la evacuación externa, aténgase a las disposiciones vigentes en su país.

Antes de enchufar el modelo a la corriente eléctrica:

• Controlar los datos de matrícula (que se encuentran en el interior del aparato) para constatar que la tensión y la potencia correspondan a la de la red y el enchufe de conexión sea idóneo. En caso de dudas, recurra a un electricista calificado.
• Si el cable de alimentación está dañado, se debe cambiar con un cable o conjunto especial de cables que puede suministrar tanto el fabricante como el servicio de asistencia técnica.
• Conecte el dispositivo a la red de alimentación a través de un enchufe con fusible 3A o a los dos cables de la línea bifásica protegidos por un fusible 3A.

2. ¡Atención!

En determinadas circunstancias los electrodomésticos pueden ser peligrosos.

A) No intente controlar los filtros cuando la campana está en funcionamiento.
B) Durante el uso prolongado de la instalación de iluminación o inmediatamente después, no toque las lámparas ni las zonas adyacentes a ellas.
C) Está prohibido cocinar a fuego directo debajo de la campana.

D) Evite dejar la llama libre porque puede dañar los filtros y constituye un riesgo de incendio.

E) Controle constantemente los alimentos fritos para evitar que el aceite sobrecalentado se prenda fuego.

F) Antes de efectuar cualquier operación de mantenimiento, desconecte la campana de la red eléctrica.

G) Este aparato no debe ser utilizado por niños o personas que necesiten de supervisión.

H) Controle que los niños no jueguen con el aparato.

I) Cuando la campana se utiliza simultáneamente con aparatos que queman gas u otros combustibles, el ambiente debe estar adecuadamente ventilado.

L) Si las operaciones de limpieza no se realizan respetando las instrucciones, hay peligro de incendio.

Este aparato está fabricado en conformidad con la Norma Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Controlando que este producto sea eliminado de modo correcto, el usuario contribuye a prevenir consecuencias negativas para el ambiente y la salud.

El símbolo en el producto o en la documentación adjunta, indica que este producto no debe ser tratado como residuo doméstico sino que debe ser entregado

a un punto de recolección para reciclar aparatos eléctricos y electrónicos. Elimínelo siguiendo las normas locales para la eliminación de desechos. Para mayor información sobre el tratamiento, recuperación o reciclaje de este producto, llame a la oficina local encargada, al servicio de recolección de desechos domésticos o al negocio en el cual ha comprado el producto.

INSTRUCCIONES PARA LA INSTALACIÓN

• Las operaciones de montaje y conexión eléctrica deben ser efectuadas por personal especializado.
• Utilice guantes de protección antes de realizar las operaciones de montaje.

- Instalación eléctrica:

- El aparato está construido en clase II, por lo tanto no se debe e conectar ningún cable a la toma de tierra.

El posición del enchufe debe ser de fácil acceso una vez instalado el aparato. Si el aparato posee un cable sin enchufe, para conectarlo a la red eléctrica es necesario instalar entre el aparato y la red de suministro un interruptor omnipolar con una apertura mínima de 3 mm entre los contactos y las dimensiones adecuadas para la carga, conforme con las normas vigentes.

- La conexión a la corriente eléctrica debe realizarse de la siguiente manera:

MARRÓN = L línea

AZUL = N neutro.

• La distancia mínima entre la superficie de soporte de los recipientes de cocción en el dispositivo de cocción y la parte más baja de la campana de cocina debe de al menos 65 cm. Si debe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conducto en el que circúle airecaliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energía que no sea eléctrica. Antes de efectuar las operaciones de montaje, para una más fácil maniobrabilidad del aparato, extraer el/los filtro/s antigrasa (Fig.7).

- En el caso de montaje del aparato en la versión aspirante, predisponer el orificio de evacuación aire.

- Se aconseja el uso de un tubo de evacuación de aire con el mismo diámetro que la boca de salida de aire. El uso de una reducción podría disminuir las prestaciones del producto y aumentar el ruido.

¡Atención!

Si la versión de su aparato tiene el vidrio decorativo, antes de proceder a la instalación de la campana, ejecute las siguientes fases como se indica en la figura 4:

1- Extraiga del embalaje la campana B y el vidrio A y colóquelos en posición horizontal sobre una superficie segura.
2 - Tome el vidrio A y colóquelo sobre la campana B.
3 - Fije definitivamente el vidrio a la campana con los 4 casquillos C y los 4 tornillos D, como se indica en la figura.

- Fijar a la pared

Efectúe los agujeros A respetando las cuotas indicadas (Fig.2). Fije el aparato a la pared y póngalo en línea en posición horizontal con los armarios de pared. Una vez efectuada la regulación, fije la campana definitivamente mediante los dos tornillos A (Fig.5). Para los montajes en general, utilice los tornillos y los tacos que expanden adecuados al tipo de pared (por ejemplo cemento armado, cartón piedra, etc.). En el caso de que los tornillos y los tacos estén en dotación con el producto, asegúrese de que sean adecuados al tipo de pared en que se debe fijar la campana.

- Fijar los racores telescópicos decorativos

¡Atención! Si la versión de su aparato posee la unión inferior con lengüeta, antes de proceder a la fijación, tome la unión inferior y con una pinza pliegue la lengüeta hacia adentro, como se indica en la figura 5, fase 1.

Predisponga la alimentación eléctrica dentro del espacio ocupado por el racor decorativo. Si su aparato se debe instalar en versión aspiradora o en versión motor externo, predisponer el agujero para la evacuación de aire. Regular la largura del estribo de soporte del racor superior (Fig.3). A continuación fije al techo de modo que esté en línea con su campana mediante los tornillos A (Fig.3) y respetando la distancia del techo indicada en la Fig.2. Conecte, mediante un tubo de empalme, la brida C al agujero para la evacuación del aire (Fig.5 - Fase 2). Insertar el racor superior al interior del racor inferior. Fije el racor inferior a la campana utilizando los tornillos B en dotación (Fig.5 - Fase2), extraiga el racor superior hasta el estribo y fijelo mediante los tornillos B (Fig.3). Para transformar la campana de la versión aspiradora a la versión filtrante, solicite a su vendedor los filtros al carbón activo y seguir las instrucciones de montaje.

- Versión filtrante

Instale la campana y los dos racores como indicado en el párrafo correspondiente al montaje de la campana en la versión aspiradora. Para el montaje del racor filtrante seguir las instrucciones contenidas en el juego. Si el juego no está en dotación, pídalo a su vendedor como accesorio. Los filtros deben ser aplicados al grupo aspirante dentro de la campana, centrándolos y rotándolos 90 grados hasta el disparo de dentención (Fig.8).

USO Y MANTENIMIENTO

- Se recomienda poner en funcionamiento el aparato antes de proceder a la cocción de un alimento cualquiera. Se recomienda también, dejar funcionar el aparato durante 15 minutos después de haber finalizado la cocción para lograr una evacuación completa del aire viciado.

El buen funcionamiento de la campana depende de la realización de un correcto y constante mantenimiento; se debe prestar una atención particular al filtro antigrasa y al filtro de carbón activo.

• El filtro antigrasa cumple la función de retener las partículas grasas en suspensión en el aire, por lo que se puede obstruir en relación al tiempo de uso.
• Para prevenir el peligro de incendio, cada 2 meses máximo se deben lavar los filtros antigrasa a mano, usando detergentes líquidos neutros no abrasivos, o sino en el lavavajillas a baja temperatura y ciclos breves.
• Después de algunos lavados puede cambiar de color. Esto no da derecho a reclamar su sustitución.
• Los filtros de carbón activado sirven para depurar el aire que se vuelve a inyectar en el ambiente, con el objetivo de

atenuar los olores desagradables que genera la cocción.

- Los filtros de carbón activado no regenerables deben cambiarse cada 4 meses como máximo. La saturación del carbón activado depende del uso más o menos prolongado del aparato, del tipo de cocina y de la regularidad con que se limpie el filtro antigrasa.

- Los filtros de carbón activado regenerables se deben lavar a mano, con detergentes neutros no abrasivos, o sino en lavavajillas a una temperatura máxima de 65 °C (el ciclo de lavado debe realizarse sin vajilla). Quite el agua en exceso sin dañar el filtro y quite también las partes plásticas, luego seque la colchoneta en el horno durante al menos 15 minutos a una temperatura máxima de 100 °C. Para que el funcionamiento del filtro de carbón se mantenga eficientemente, debe repetir esta operación cada 2 meses. Deben remplazarse cada 3 años años como máximo, o bien cuando se dañe la colchoneta.

- Antes de volver a montar los filtros antigrasa y los filtros de carbón activado regenerables, se los debe secar bien.

- Limpie frecuentemente la campana, tanto interna como externamente, usando un paño humedecido con alcohol desnaturalizado o detergentes líquidos neutros no abrasivos.

- La instalación de luz se diseñó para el uso durante la cocción y no para usos prolongados de iluminación general del ambiente. Emplearla de esta forma disminuye notablemente la duración media de las lámparas.

- Si el aparato cuenta con la luz de cortesía ésta se puede usar para el uso prolongado de iluminación general del ambiente.

- Atención: no respetar las advertencias de limpieza de la campana y de sustitución y limpieza de los filtros comporta riesgos de incendio. Por tanto, es recomendable atenerse a las instrucciones sugeridas.

- Sustitución de las lámparas halógenas (Fig.6A):

Para sustituir las lámparas halógenas B quite el vidrio C haciendo palanca en las ranuras correspondientes.

Sustitúyalas con lámparas del mismo tipo.

Atención: no toque la bombilla con las manos sin protección.

- Sustitución de las lámparas incandescentes/alógenas (Fig.6B):

Utilice solo lámparas del mismo tipo y vataje que las instaladas en el aparato.

- Mandos (Fig.9) mecánicos la simbología es la siguiente:

A = botón ILUMINACION.

B = botón OFF

C = botón PRIMERA VELOCIDAD

D = botón SEGUENDA VELOCIDAD

E = botón TERCERA VELOCIDAD.

- Mandos luminosos (Fig.10) la simbología es la siguiente:

A = botón ILUMINACION.

B = botón OFF

C = botón PRIMERA VELOCIDAD.

D = botón SEGUENDA VELOCIDAD.

E = botón TERCERA VELOCIDAD.

F = botón TIMER PARADA AUTOMÁTICA 15 MINUTOS (*)

Si su aparato está equipado con la función velocidad INTENSIVA, tener el botón E presionado por casi 2 segundos para activar esta función por 10 minutos, pasado este tiempo regresará a la velocidad precedentemente programada. Cuando la función es activa el LED relampagea. Para interrumpirla antes de los 10 minutos presione la tecla E de nuevo.

Presionando el botón F por dos segundos (con la campana

apagada) se activa la función "clean air". Esta función enciende el motor por 10 minutos cada hora en la primera velocidad. Apenas sea activada la función, el motor parte con la 1° velocidad por un período de 10 minutos, durante los cuales deben relampagear los botones F y C contemporaneamente. Terminado este período el motor se apaga y el led del botón F se mantiene encendido con una luz fija por 50 minutos. En ese momento el motor reparte en la primera velocidad, los leds F y C recomienzan a relampagear por 10 minutos y se repite el ciclo. Presionando cualquier botón, a excepción de las luces, la campana inmediatamente regresa a su funcionamiento normal (ej. presionando el botón D se desactiva la función "clean air" y el motor cambia a la 2° velocidad; presionando el botón B la función se desactiva).

(*) La función "TIMER PARADA AUTOMATICA" retarda la parada de la campana, que continuará a funcionar a la velocidad seleccionada en el momento del encendido de esta función, 15 minutos.

- Saturación de los filtros antigrasa/carbón activo:

-Cuando el botón A centellea con una frecuencia de 2 seg., los filtros antigrasa deben ser lavados.

- Cuando el botón A centellea con una frecuencia de 0,5 seg., los filtros de carbón activado deben cambiarse o lavarse según su tipo.

Después que se vuelve a colocar el filtro limpio, es necesario reiniciar la memoria electrónica presionando el botón A durante 5 seg. hasta que deje de centellear.

- Mandos (Fig.11):

Botón A = Enciende\apaga las luces.

Botón B = Enciende\apaga la campana. El aparato pone en marcha en la 1° velocidad. Si la campana está encendida apriete el botón 2 segundos para apagar. Si la campana está en la 1° velocidad no hay que apretar el botón para apagar. Disminuye la velocidad del motor.

Display C = Indica la velocidad del motor seleccionada y la puesta en marcha del timer.

Botón D = Enciende la campana. Aumenta la velocidad del motor. Pulsando el pulsador de la tercera velocidad se introduce la función intensiva por 10 minutos, después el aparado vuelve a funcionar a la velocidad de ejercicio al momento de la activación. Durante esta función el display relampagua.

Botón E = El Timer temporiza las funciones, al momento de la activación, por 15 minutos después de que se han apagado. El Timer se desactiva volviendo a oprimir el botón E. Cuando la función Timer está encendida, en el display debe relampaguear el punto decimal. No se puede activar si está funcionando la velocidad intensiva del Timer.

Si oprime el botón E por un par de segundos, mientras el aparato está apagado, se activa la función "clean air".

Que enciende el motor en la primera velocidad a 10 minutos por cada hora. Durante el funcionamiento, se debe visualizar en el display un movimiento giratorio de los segmentos periféricos. Transcurrido dicho tiempo el motor se apaga, y se visualiza la letra "C" fija en el display, después de 50 minutos éste arranca de nuevo por otros 10 minutos y así sucesivamente. Para regresar al funcionamiento normal apriete cualesquiera de los botones excepto el de la luz. Para desactivar la función oprima el botón E.

- Saturación de los filtros antigrasa/carbón activo:

- Cuando el display C centellea alternando la velocidad de funcionamiento con la letra F (por ej.: 1 y F), deben lavarse los filtros antigrasa.

- Cuando el display C centellea alternando la velocidad de funcionamiento con la letra A (por ej.: 1 y A), los filtros de carbón activo deben cambiarse o lavarse, según su tipo.

Después que ha vuelto a colocar el filtro limpio, debe resetear la memoria electrónica presionando el botón A durante 5 seg. aproximadamente hasta que deja de centellear la señalación F o A del display C.

- Mandos mecánicos (Fig.12): a continuación se indican los símbolos:

A= tecla LUZ/ON-OFF

B= tecla OFF/PRIMERA VELOCIDAD

C= tecla SEGUNDA VELOCIDAD

D= tecla TERCERA VELOCIDAD

Si la tapa se apaga en la primera, segunda o tercera velocidad en el momento en que se vuelve a encender, esta vuelve a arrancar con la misma velocidad de funcionamiento configurada al momento del apagado.

- Mandos (Fig.13):

A = Tecla Luces Enciende/apaga las luces.

B = Tecla ON/OFF Enciende/apaga la campana.

El equipo se enciende con la 1ª velocidad.

Para apagar la campana, presione la tecla B.

C = Pantalla Indica la velocidad del motor seleccionada y la activación del temporizador.

D = Tecla Aumenta y disminuye la velocidad del motor con una marcha cíclica 1 ^a -2 ^a -3 ^a ... 1 ^a -2 ^a -3 ^a velocidad.

Presionando la tecla durante 3 segundos se activa la función INTENSIVA durante 6 minutos; en la pantalla C empieza a parpadear el número 4.

Al finalizar el tiempo de 6 minutos, el motor volverá a funcionar con la velocidad previamente configurada.

Para desactivar la velocidad intensiva, antes del tiempo programado, presione la tecla B; la campana se apaga, pero no las luces si están encendidas.

E = Tecla temporizador Con cualquier velocidad activada (excluida la vel. Intensiva), presionando la tecla, se activa la función temporizador durante 15 min. Al final del cómputo, la campana se apaga (el motor y las luces que estén encendidas). Para desactivar la función Temporizador, antes del tiempo previamente programado, presione la tecla B y la campana se apaga, o bien, presionando de nuevo la tecla temporizador desactivado la función, pero la campana sigue funcionando.

- Saturación de los filtros antigrasa/carbón activo:

- Tras 30 h de funcionamiento con la campana encendida, en la pantalla C empieza a parpadear la letra F; esto significa que hay que lavar los filtros antigrasa.

Una vez montado de nuevo el filtro limpio, hay que restablecer la memoria electrónica; con la campana apagada, presione las teclas B y D durante 5 s hasta que en la pantalla C permanece fija durante 2 s la letra F.

- Tras 120 h de funcionamiento con la campana encendida, en la pantalla C empieza a parpadear la letra C; esto significa que hay que lavar o sostituir los filtros de carbón.

Una vez montado de nuevo el filtro limpio, hay que hacer un doble restablecimiento; con la campana apagada, presione las teclas B y D durante 5 s hasta que en la pantalla C permanezca fija durante 2 s la letra F.

Repita la operación y presione las teclas B y D durante 5 s hasta que en la pantalla C permanezca fija durante 2 s la tecla C.

- Mandos (Fig.14):

A = Tecla ON/OFF

Enciende/apaga la campana.

Presionando la tecla A, el led parpadea durante 2 s, después se mantiene fijo y el aparato se pone en marcha con la 1ª velocidad.

Para apagar la campana, presione de nuevo la tecla A; el led parpadea durante 2 s y después se apaga.

B = Tecla PRIMERA VELOCIDAD

C = Tecla SEGUNDA VELOCIDAD/Función TEMPORIZADOR

• Con la tecla C se activa también la función TEMPORIZADOR.
• La tecla parpadea durante todo el periodo de actividad del TEMPORIZADOR.
• Con cualquier velocidad activada (excluida la vel. Intensiva, de estar prevista), presionando la tecla C durante 3 segundos se activa la función TEMPORIZADOR durante 15 min. Al finalizar el cómputo, la campana se apaga (el motor y las luces que estén encendidas).
• Para desactivar la función Temporizador, antes del tiempo previamente programado, presione cualquier tecla excepto la tecla F ON/OFF Luces.

D = Tecla TERCERA VELOCIDAD/ Función VELOCIDAD INTENSIVA

• Con la tecla D se activa también la función VELOCIDAD INTENSIVA.
• La tecla parpadea durante todo el tiempo de activación de la función VELOCIDAD' INTENSIVA.
• Presionando la tecla durante 3 segundos se activa la función INTENSIVA durante 6 minutos.
• Al finalizar el tiempo de 6 minutos, el motor volverá a funcionar a la velocidad previamente configurada.
• Para desactivar la velocidad intensiva, antes del tiempo previamente programado, presione cualquier tecla excepto la tecla F ON/OFF Luces.

¡Atención! Algunos modelos trabajan hasta la 3ª vel., por lo que no está prevista la función intensiva.

E=Tecla ON/OFF LUCES

- Saturación de los filtros antigrasa/carbón activo:

• Cuando con la campana encendida los LED correspondientes a las teclas A y B parpadean, los filtros antigrasa deben ser lavados.
  Una vez montado de nuevo el filtro limpio, hay que restablecer la memoria electrónica; con la campana apagada, presione la tecla A durante 5 s; el restablecimiento se confirma con una intermitencia de los LED A y B.
• Cuando con la campana encendida los LED correspondientes a las teclas C y E parpadean, los filtros de carbón deben lavarse.

Una vez montado de nuevo el filtro limpio, hay que restablecer la memoria electrónica; con la campana apagada, presione la tecla A durante 5 s; el restablecimiento se confirma con una intermitencia de los LED C y E.

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.
