HASZNÁLATI ÚTMUTATÓ LC 353iV HUSQVARNA

HU Használati utasítás 285-310

Sissejuhatus.... 186
Ohutus.... 190
Kokkupanek.... 197
Töö....198
Hooldamine....203

Összeszerelés.... 297

Üzemeltetés....298

Karbantartás.... 303

Hibaelhárítás....305

Szállítás, tárolás és ártalmatlanítás.... 306

Müszaki adatok....307

EK megfelelőségi nyilatkozat....310

Bejegyzett védjegyek....310

Bevezető

Termékleírás

A termék egy gyalog kísért forgókéses fünyíró. A fü egy fügyűjtőben kerül gyűjtésre. Vegye ki a fügyűjtőt a fü hátsó ürítéséhez. Csatlakoztasson egy porhanyító készletet (tartozék) a fü mütrágyázásra való vágásához.

Rendeltetésszerű használat

A termék fünyírásra szolgál. Ne használja a terméket egyéb feladatokra.

LC 347iVX LC 353iVX

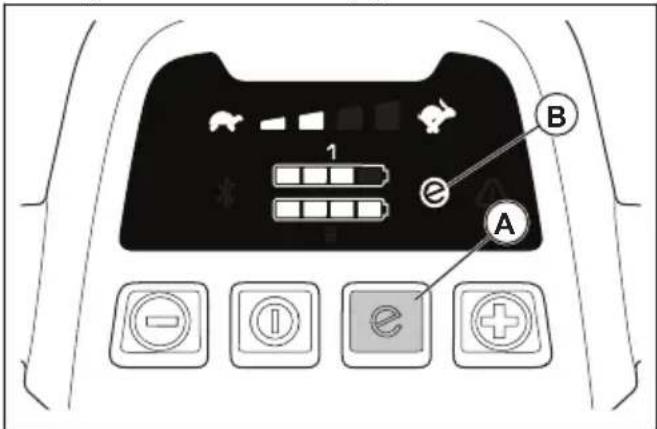

1. Vezérlőpanel
2. Motorfékfogantyú
3. Indításgátló
4. Fügyüjtö
5. Hátsó burkolat
6. Biztonsági kulcs
7. Gombfogantyú
8. Akkumulátorfedél

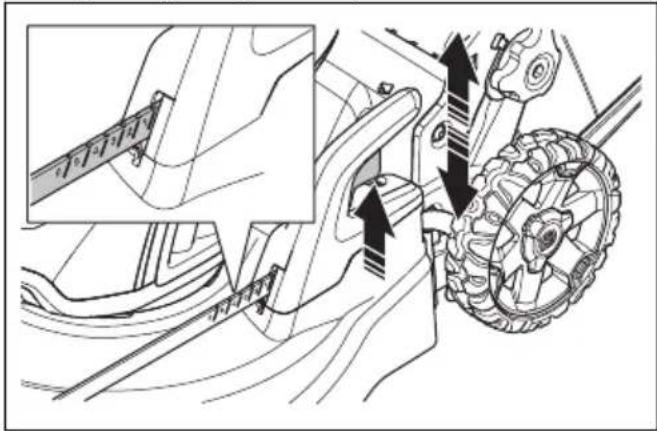

9. Vágásimagasság-szabályozó
10. BE-/KI kapcsoló gomb

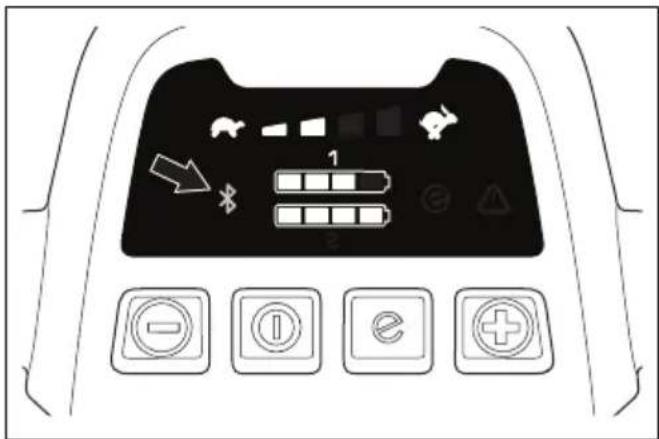

11. A Bluetooth® vezeték nélküli technológia jelzőikonja
12. SavE gomb
13. SavE jelző

14. Akkumulátorjelző

15. Sebesség kijelző (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)

16. Sebesség csökkentése gomb (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
17. Sebesség növelése gomb (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
18. Hibajelző LED
19. Vágóburkolat
20. Kezelői kézikönyv
21. Adattábla
22. Kerékhajtás kapcsoló kar (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
23. Akkumulátortöltő (tartozék)
24. Akkumulátor (tartozék)

A termék szimbólumai

FIGYELMEZTETÉS!

Körültekintően járjon el, és megfelelően használja a terméket. A gép a kezelő és mások súlyos sérülését és halálát okozhatja.

Olvassa el figyelmesen a használati utasítást, és győződjön meg arról, hogy megértette azt, mielőtt a terméket használatba veszi.

A személyeket és állatokat tartsa biztonságos távolságban a munkaterülettől.

Legyen óvatos a kivetett és visszapattanó tárgyakkal.

Figyelmeztetés: Tartsa távol kezét és lábát a forgó késektől.

Figyelmeztetés: Tartsa távol kezét és lábát a forgó alkatrészektől.

Karbantartás vagy javítás előtt vegye ki az eltávolítható biztonsági kulcsot.

Óvja a terméket az esőtől.

A termék és a termék csomagolása nem minősül háztartási hulladéknak. Újrahasznosítását egy elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni.

Ez a termék megfelel az Európai Unió vonatkozó előírásainak.

Ez a termék megfelel az Eurázsiai Gazdasági Unió vonatkozó előírásainak.

Ez a termék megfelel a vonatkozó UkrSEPRO előírásoknak.

Ez a termék megfelel a vonatkozó RCM előírásoknak. Csak Ausztráliára/Új-Zélandra vonatkozik

A 2000/14/EK számú európai irányelvnek és New South Wales „Környezetben történő munkavégzés (zajszabályozás) szabályozása, 2017" irányelvének megfelelő környezeti zajszennyezés. A zajszennyezésre vonatkozó adatok a gép címkéjén és a Műszaki adatok című fejezetben találhatók.

IPX1 A termék cseppálló.

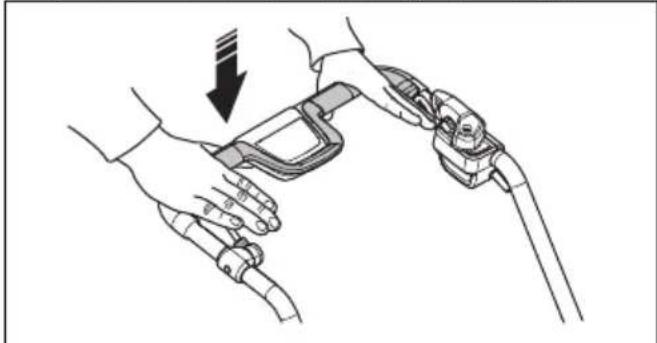

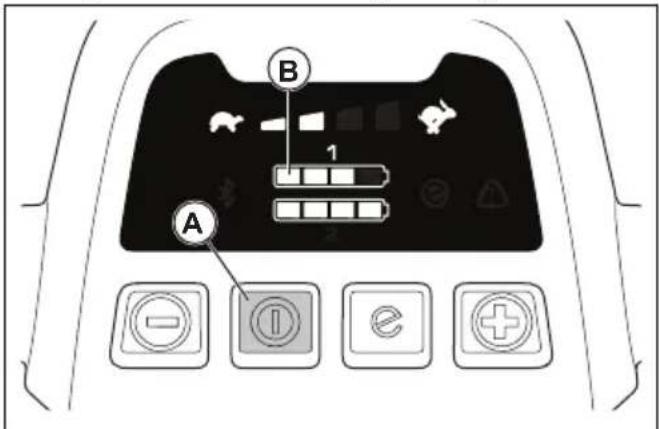

Indítási eljárás: nyomja meg az

ON/OFF gombot, lazítsa meg az indí-

tásgátlót, nyomja lefelé a motorfékfo-

gantyut.

A leállításhoz engedje el a motorfékfogantyút.

Lassú

Gyors

Beolvasható kód

Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik.

Jelzés a terméken

Tartsa távol kezét és lábát a forgó késektől.

Termékszavatosság

A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;
• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;
• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;
• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte.

Biztonság

Biztonsági meghatározások

A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet.

FIGYELMEZTETÉS:

Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye.

VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye.

Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról.

Általános biztonsági utasítások

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.
• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

- Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a Husqvarna

kereskedőjével a folytatás előtt.

• Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.
• Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.
• Soha ne engedje, hogy gyermekek vagy a kezelési utasításokat nem ismerő személyek használják a készüléket. A helyi rendelkezések adott esetben kezelési korhatárt szabhatnak meg
• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.
• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.
• Ne használja a terméket, ha hibás.
• Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más

változtatásokat hajtott végre rajta.

A munkaterület biztonsága

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata előtt távolítsa el a különböző tárgyakat, például ágakat, gallyakat és köveket a munkaterületről.
• A vágószerkezetnek ütköző tárgyak elrepülve személyek vagy tárgyak sérülését okozhatják. A közelben állókat és az állatokat tartsa biztonságos távolságban a terméktől.
• Ne használja a terméket rossz időben, például ködben, esőben, erős szélben, nagy hidegben, villámlás veszélyes esetén. A termék rossz időjárási körülmények között vagy nyirkos, nedves helyeken történő használata fárasztó. A rossz időjárás veszélyes körülményeket, például csúszós felületeket okozhat.
• Ügyeljen az olyan személyekre, tárgyakra és helyzetekre, amelyek

akadályozzák a termék biztonságos üzemeltetését.

• Ügyeljen az olyan akadályokra, mint a gyökerek, kövek, gallyak, gödrök és árkok. A magas fü akadályokat rejthet.
• A lejtőkön levő fű nyírása veszélyes lehet. Meredek lejtőkön/emelkedőkön ne nyírjon füvet. Ne használja a terméket 15 foknál meredekebb lejtőn.
• Lejtős terepen rendkívül óvatosan váltson irányt. Az emelkedőknél/lejtőknél mindig oldalirányban működtesse a terméket. Ne haladjon felfelé vagy lefelé.
• Legyen körültekintő, ha olyan sarkok és tárgyak közelébe ér, amelyek gátolják a tiszta kilátást.

Munkabiztonság

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

- Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.

• Használjon személyi védőfelszerelést. Lásd: Személyi védőfelszerelés292. oldalon.
• Mindenképpen legyen tisztában azzal, hogy vészhelyzet esetén hogyan kell gyorsan leállítani a motort.
• Ne működtesse a terméket esős vagy nedves körülmények között. A termékbe jutó víz növeli az áramütés kockázatát.
• Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés kilazulhat, és személyi sérülést okozhat.
• Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.
• Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Állítsa le a motort, fordítsa a biztonsági kulcsot „0” állásba, és vegye ki az akkumulátort. Ellenőrizze, hogy a termék sérülésmentes-e. Javítsa meg

a sérüléseket, vagy végeztesse el a szakszervizzel a javításokat.

• Amikor a motor működésben van, soha ne rögzítse tartósan a motorfékfogantyút a fogantyúhoz.
• Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.
• Mindig maradjon a termék mögött, amikor működteti.
• A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol kezét és lábát a forgó késektől.
• Ne döntse meg a terméket, ha a motor jár.
• Legyen óvatos, amikor hátrafelé húzza a terméket.
• Soha ne emelje fel a terméket, ha a motor jár. Ha mindenképpen fel kell emelnie a terméket, először állítsa le a motort, a biztonsági kulcsot fordítsa „0” állásba, és vegye ki az akkumulátort.
• Ne sétáljon hátrafelé a termék működtetése során.
• Állítsa le a motort, ha olyan területeken halad át, ahol nincs fű, például kavicsos,

kövezett és aszfaltozott járdákon.

• Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.
• Mielőtt megváltoztatná a vágási magasságot, állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.
• Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a vágószerkezet nem forog.

Biztonsági utasítások az üzemeltetéshez

Személyi védőfelszerelés

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.
• Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja

nyitott cipőben vagy mezítláb a terméket.

• Viseljen vastag, hosszú szárú nadrágot.
• Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor.

Biztonsági eszközök a terméken

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.
• Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szervizműhellyel.

A vágóburkolat ellenőrzése

A vágóburkolat csökkenti a termék rezgését és a kés okozta sérülések kockázatát.

- Vizsgálja meg a vágóburkolatot, hogy nincs rajta sérülés, például repedés.

Biztonsági kulcs

A biztonsági kulcs az akkumulátorfedél alatt helyezkedik el. A biztonsági kulcs csatlakoztatja a motort ellátó akkumulátort.

• A biztonsági kulcs ellenőrzéséhez indítsa be, majd állítsa le a motort.
• Ha a biztonsági kulcs megfelelően működik, a motor csak akkor indítható be, ha a biztonsági kulcs az „1” állásba van fordítva.

A motorfékfogantyú a motor leállítására szolgál. Ha elengedi a motorfékfogantyút, a motor leáll.

A motorfék ellenőrzéséhez indítsa el a motort, majd engedje el a motorfékfogantyút. Ha a motor 3 másodpercen belül nem áll le, állíttassa be

egy hivatalos Husqvarna szakszervizben a motorféket.

Az indításgátló ellenőrzése

Bizonyosodjon meg arról, hogy az indításgátló megakadályozza a motor elindulását.

1. Nyomja a motorfékfogantyút a fogantyú irányába. Az indításgátló megakadályozza a mozgást.
2. Nyomja kifelé az indításgátlót.

1. Engedje ki az indításgátlót, és győződjön meg arról, hogy az visszatér alaphelyzetbe.

Az akkumulátorral kapcsolatos biztonsági előírások

FIGYELMEZTETÉS: A termék használata előtt

olvassa el az alábbi figyelmeztetéseket.

• A Husqvarna tölthető akkumulátorokat csak a kompatibilis Husqvarna termékek tápellátására használja. Ne használja az akkumulátort más eszközök áramforrásaként, mivel ez balesetveszélyes.

- Ne használjon nem újratölthető akkumulátorokat.

- Elektromos áramütés veszélye. Ne csatlakoztassa az akkumulátorsarukat kulcsokhoz, érmékhez, csavarokhoz vagy egyéb fémhez. Ez az akkumulátor rövidzárlatát okozhatja.

- Ne tegyen tárgyakat az akkumulátor szellőzőnyílásaiba.

- Tartsa távol az akkumulátort a közvetlen napsütéstől, hőtől és nyílt lángtól. Az akkumulátor felrobbanhat, és súlyos égési, illetve vegyi égési sérüléseket okozhat.

- Tartsa az akkumulátort esős, nedves környezettől távol.

- Tartsa az akkumulátort mikrohullámoktól és magas nyomástól távol.

• Soha ne próbálkozzon az akkumulátor szétszerelésével vagy széttörésével.
• Ha az akkumulátor szivárog, ne hagyja, hogy a folyadék börre vagy szembe kerüljön. Ha a folyadékhoz ért, nagy mennyiségű vízzel tisztítsa meg az adott testfelületet, és forduljon orvoshoz.
• Az akkumulátort -10 °C és 40 °C közötti hőmérsékleten használja.
• Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. Lásd: Az akkumulátor és az akkumulátortöltő tisztítása304. oldalon.
• Ne használjon meghibásodott vagy sérült akkumulátort.
• A tárolás során tartsa az akkumulátorokat távol a fém tárgyaktól, például szegektől, érméktől, ékszerektől.

Az akkumulátortöltő készülék biztonsága

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A QC akkumulátortöltőket csak a Husqvarna

csereakkumulátorok töltésére használja.

• Áramütés vagy rövidzárlat veszélye. Ne tegyen tárgyakat a töltő szellőzőnyílásaiba. Ne próbálkozzon az akkumulátortöltő szétszerelésével. Ne érintsen a töltő csatlakozóihoz fémtárgyat. Használjon jóváhagyott hálózati aljzatot.
• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.
• Rendszeresen ellenőrizze, hogy az akkumulátortöltő tápkábele nem sérült-e, és hogy nincs rajta repedés.

• Ne emelje fel az akkumulátortöltőt a tápkábelnél fogva. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza. Ne a hálózati tápkábelt húzza.

• Tartsa távol a hálózati tápkábelt és a hosszabbítókábelt a víztől, az olajtól és az éles élektől. Ügyeljen rá, hogy a kábel ne csípődjön be ajtóba, korlátba vagy hasonló tárgyba. Ilyen esetben a töltő feszültség alá kerülhet.

• Soha ne tisztítsa vízzel az akkumulátortöltöt.
• Az akkumulátortöltőt 8 éven felüli gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező, vagy az akkumulátortöltő működtetésében járatlan személyek is használhatják, amennyiben ezt felügyelet mellett teszik, illetve ismerik a készülék biztonságos működtetésének módját és az azzal járó veszélyeket.

Gyermekek nem játszhatnak az akkumulátortöltővel.

Gyermekek csak felügyelet mellett végezhetnek tisztítást és karbantartást.

• Ne töltsön nem újratölthető akkumulátorokat a töltővel.
• Ne használja az akkumulátortöltőt gyúlékony anyagok vagy olyan anyagok közelében, amelyek korróziót okozhatnak. Ne takarja le a töltőkészüléket. Amennyiben a

töltő füstölni vagy égni kezdene, húzza ki a dugóját.

• Ne használjon meghibásodott vagy sérült akkumulátortöltőt.
• Az akkumulátort csak jó szellőzésű helyiségben, napfénytől távol töltse. Ne töltse az akkumulátort nedves körülmények között.

Biztonsági utasítások a karbantartáshoz

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A véletlen beindítás elkerülése érdekében karbantartáskor fordítsa a biztonsági kulcsot „0” állásba, és távolítsa el az akkumulátort. A karbantartás megkezdése előtt várjon legalább 5 másodpercet.
• A termék élettartamának növelése és a balesetveszély elkerülése érdekében végezze el szakszerűen a karbantartási műveleteket. Bízza hivatalos szervizműhelyre a professzionális javítást. Bővebb információért forduljon a legközelebbi szakszervizhez.
• Csak a felhasználói kézikönyvben megadott

karbantartást végezze el. Komolyabb beavatkozásokat csak hivatalos szakszerviz végezhet.

• A vágószerkezet használata során viseljen strapabíró védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.
  • A legjobb és legbiztonságosabb teljesítmény érdekében tartsa a vágóéleket élesen és tisztán.
• Rendszeresen ellenőriztesse a gépet a szakszervizzel, és végeztesse el a szükséges beállításokat és javításokat.

• A sérült, kopott vagy törött alkatrészt cserélje ki.

• Kövesse a tartozékcserére vonatkozó utasításokat. Kizárólag a gyártótól származó tartozékokat használja.

• Ha nincs használatban, tartsa a terméket, az akkumulátort és az akkumulátortöltőt elkülönítve egy száraz, beltéri és zárt területen.
  Gondoskodjon róla, hogy gyermekek és felhatalmazással nem bíró személyek ne férhessenek hozzá a termékhez, az akkumulátorhoz és az akkumulátortöltőhöz.

Összeszerelés

Bevezető

FIGYELMEZTETÉS: A termék összeszerelése előtt olvassa el a biztonságra vonatkozó fejezetet.

FIGYELMEZTETÉS: A véletlen beindítás elkerülése érdekében az összeszereléskor fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet.

A fogantyú beállítása

1. Lazítsa meg az alsó csavarokat.

2. A gombokat a termék bal és jobb oldalán is csúsztassa a hornyok alsó végébe.

1. Állítsa a fogantyú magasságát a két lehetséges pozíció egyikébe.

2. A gombokat ütközésig csúsztassa a fogantyú irányába, amíg egy kattanó hangot nem hall.

CLICK!

1. Teljesen húzza meg a gombokat.

A fügyüjtő doboz felszerelése

1. Rögzítse a fügyűjtő keretét a füzsákban úgy, hogy a füzsák merev része alul legyen. A keret fogantyúja a füzsák tetején legyen.

1. Illessze a fügyűjtő keret alsó részét a fügyűjtő alján lévő vájatba.

2. A kapcsokkal rögzítse a fűzsákot a fűgyűjtő keretéhez.

1. Emelje fel a hátsó burkolatot.
2. Csatlakoztassa a fügyüjtöt a vázszekrény felső széléhez.
3. Helyezze a fügyűjtő alsó részét a fükidobó csatornába.

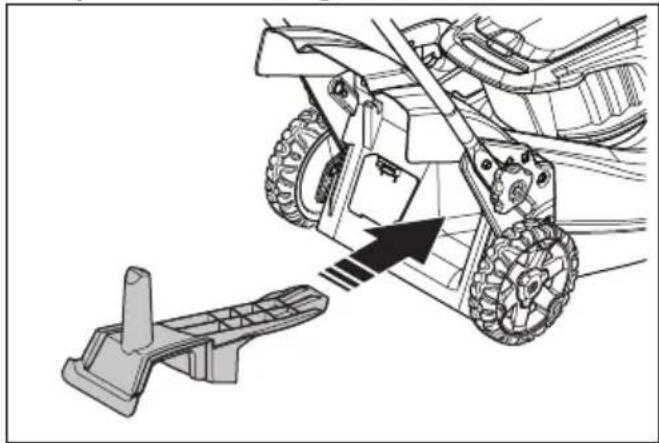

A mulcsozó dugó (tartozék) összeszerelése

1. Emelje fel a hátsó burkolatot, és vegye ki a fügyüjtöt.
2. Helyezze a mulcsozó dugót a fükidobó csatornába.

1. Cserélje ki a kést a mulcsozókészlethez mellékelt mulcsozókésre. Lásd az A kés eltávolítása és cseréje304. oldalon fejezetet.

Üzemeltetés

Bevezető

FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet.

Husqvarna Connect

A Husqvarna Connect egy ingyenes mobilalkalmazás. A Husqvarna Connect alkalmazás kibővített funkciókat biztosít Husqvarna termékéhez:

- Bővebb termékinformációk.

- Információk és segítség a termékalkatrészekkel és a szervizeléssel kapcsolatban.

A Husqvarna Connect használatának megkezdése

1. Töltse le a Husqvarna Connect alkalmazást mobileszközére.
2. Regisztráljon egy fiókot a Husqvarna Connect alkalmazásban.
3. A termék csatlakoztatásához és regisztrálásához kövesse a Husqvarna Connect alkalmazásban megjelenő utasításokat.

Bluetooth® információ (LC 247iX, LC 347iVX, LC 353iVX)

Bluetooth® vezeték nélküli technológia

A Bluetooth® vezeték nélküli technológia szimbóluma akkor világít, amikor a mobilkészülék csatlakoztatva van a termékhez.

A termék működési pozícióba állítása

1. Hajtsa ki a fogantyút a legfelső pozícióba.

1. A gombokat ütközésig csúsztassa a fogantyú irányába, amíg egy kattanó hangot nem hall.

CLICK!

1. Teljesen húzza meg a gombokat.

A vágási magasság beállítása

A vágási magasság 6 különböző szintre állítható.

1. A vágási magasság csökkentéséhez mozgassa lefelé a vágási magasságot szabályozó kart.
2. A vágási magasság növeléséhez mozgassa felfelé a vágási magasságot szabályozó kart.

VIGYÁZAT: Ne állítsa túl alacsonyra a vágási magasságot. A kések a talajba ütközhetnek, ha a pázsit felülete nem egyenletes.

Akkumulátor

FIGYELMEZTETÉS: Az akkumulátor használata előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. Olvassa el figyelmesen az akkumulátorhoz és az akkumulátortöltőhöz mellékelt használati útmutatót is.

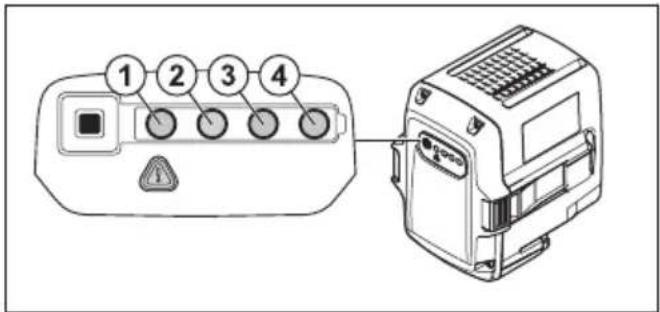

Akkumulátorállapot

A kijelző jelzi az akkumulátor töltöttségét, valamint azt, hogy van-e valami probléma az akkumulátorral. Az akkumulátortöltöttség jelzése 5 másodpercig látható a termék kikapcsolása, illetve az akkumulátorjelző gomb megnyomása után. Hiba esetén az akkumulátor

figyelmeztető lámpája világít. Lásd: Akkumulátor305. oldalon.

1 2 3 4

LED lámpák Akkumulátorállapot

Minden LED világít Teljes töltöttség (75–100%)

Az 1., 2. és 3. LED világít Az akkumulátor töltöttsége 50–75%-os

Az 1. és 2. LED világít Az akkumulátor töltöttsége 25–50%-os

Az 1. LED világít Az akkumulátor töltöttsége 0–25%-os

Az 1. LED villog. Az akkumulátor lemerült.Töltse fel az akkumulátort.

Az akkumulátor töltése

Az első használat előtt töltse fel az akkumulátort. Az akkumulátor gyárilag csak 30%-ra van feltöltve.

Megjegyzés: Az akkumulátortöltöt a típustáblán szereplő feszültségű és frekvenciájú áramforráshoz kell csatlakoztatni.

Ha az akkumulátor hömérséklete 50 °C felett van, a töltés nem indul el. Az akkumulátortöltő csökkenti az akkumulátor hömérsékletét, mielött megkezdené annak töltését.

1. Csatlakoztassa az akkumulátortöltőhöz való tápkábel egyik végét az akkumulátortöltő aljzatához.
2. Csatlakoztassa az akkumulátortöltőhöz való tápkábel másik végét egy földelt hálózati aljzathoz. Egyszer zölden felvillan a töltő LED-je.

1. Helyezze az akkumulátort a töltőbe. Az akkumulátor és a töltő közötti helyes érintkezésről a töltön lévő zöld lámpa világítása tanúskodik.

1. Ha az akkumulátoron az összes LED világít, az akkumulátor teljesen fel van töltve. Az akkumulátort legfeljebb 24 óráig töltse.
2. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza, ne a tápkábelt.
3. Vegye ki az akkumulátort a töltőböl.

Akkumulátortöltési állapot

A Husqvarna lítiumion-akkumulátorok bármilyen töltöttségi szintnél tölthetők vagy használhatók. Ez nem árt az akkumulátornak. A teljesen feltöltött akkumulátor a töltökészülékben hagyva sem veszít a töltöttségéből.

LED-es kijelző	Töltési állapot
Az 1. LED villog. 0%–25%
Az 1. LED világít, a 2. LED villog	25%–50%
Az 1. és 2. LED világít, a 3. LED villog.	50%–75%
Az 1., 2. és 3. LED világít, a 4. LED villog.	75%–100%
Az 1., 2., 3. és 4. LED világít	Teljesen feltöltve

A termék elindítása

1. Nyissa fel az akkumulátorfedelet.

2. Helyezze a feltöltött akkumulátort az akkumulátortartók egyikébe. Hosszabb használati idő esetén tegyen egy második feltöltött akkumulátort a másik akkumulátortartóba.

3. Állítsa a biztonsági kulcsot „1” állásba.

1. Maradjon a termék mögött.

2. Nyomja meg a vezérlőpanelen lévő ON/OFF gombot (A). A kijelző világítani kezd. Az akkumulátorjelző (B) a két akkumulátor töltöttségi szintjét jeleníti meg. Az akkumulátorjelző mellett a használatban lévő akkumulátor száma látható. Az LC 347iV, LC 347iVX, LC 353iV, LC 353iVX modellek esetében a kijelző a beállított sebességet is megjeleníti.

A B 1

1. Oldja ki az indításgátlót.

1. Nyomja a motorfékfogantyút a fogantyú irányába.

A kerekeken levő meghajtó használata LC 347iV, LC 347iVX, LC 353iV, LC 353iVX

- A meghajtás indításához húzza a kerékhajtás kapcsoló kart a fogantyú irányába.

- A vezérlőpanel + és - gombjainak megnyomásával 4 lépésben állíthatja a haladási sebességet.

- Engedje el a kerékhajtás kapcsoló kart, hogy kikapcsolja a meghajtást, például amikor akadály közelébe ér.

A funkció használata

A termék akkumulátorkímélő funkcióval () rendelkezik, amely hosszabb üzemidőt biztosít.

1. A funkció elindításához nyomja meg a gombot (A). A kijelzőn lévő szimbólum (B) világítani kezd.

2. A funkció leállításához nyomja meg ismét a gombot. A kijelzőn lévő szimbólum (B) kialszik.

1 2 A B - ① e + +

A funkció automatikusan leáll, ha a talajkörülmények nagyobb teljesítményt követelnek meg. A funkció automatikusan újra bekapcsol, ha a talajkörülmények lehetővé teszik.

Nagy terhelésű üzemmód funkció

Ha a termékkel hosszú vagy nedves füvet vág, a motor automatikusan növeli a fordulatszámot. A motor normál módba tér vissza, ha a nincs szükség nagy terhelésre.

A termék leállítása

A termék automatikusan leáll, ha 10 percig nem használja. Mindig állítsa a biztonsági kulcsot „0” állásba, ha a terméket felügyelet nélkül hagyja.

1. A motor leállításához engedje fel a motorfékfogantyút.

1. Nyomja meg a vezérlőpanelen lévő ON/OFF gombot. A kijelzőn lévő összes fény és szimbólum kialszik.

1. Nyissa fel az akkumulátorfedelet, és fordítsa a biztonsági kulcsot „0” állásba.

1. Az akkumulátor eltávolításához nyomja meg a két kioldógombot, és húzza ki az akkumulátort.

1. Töltse fel a gyenge töltöttségű akkumulátort. További információért lásd: Az akkumulátor töltése300. oldalon.

Megfelelő eredmény elérése

• Használjon mindig éles kést. A tompa kés egyenetlen eredményt ad, és a fű vágási felülete megsárgul. Az éles kés egyben kevesebb energiát igényel, mint a tompa kés.
• Ne nyírjon le többet a fű hosszának 1/3-ánál. Először nagy vágási magasságot állítson be, és úgy nyírjon. Vizsgálja meg az eredményt, és csökkentse a vágási magasságot egy megfelelő szintre. Ha nagyon magas a fű, lassan és szükség esetén 2-szer nyírjon.
• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton.

Fű vágása fűgyűjtő vagy mulcsozó dugó nélkül

• Emelje fel a hátsó burkolatot, és vegye ki a fügyűjtőt.
• Ha van felszerelve mulcsozó dugó és mulcsozókés, szerelje le azokat.
• Zárja le a hátsó burkolatot, mielőtt használni kezdené a terméket.

Karbantartás

Bevezető

FIGYELMEZTETÉS: Karbantartás elött el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet.

A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha viszonteladója nem szervizmühely, forduljon hozzájuk a legközelebbi szervizmühellyel kapcsolatban.

Karbantartási terv

A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja.

A *-gal jelölt karbantartásokhoz az utasításokat lásd: Biztonsági utasítások az üzemeltetéshez292. oldalon.

	Minden használat során	Havonta	Évsza-konként
Végezzen általános ellenőrzés X
Tisztítsa meg a terméket X
Ellenőrizze az indításgátlót * X
Ellenőrizze, hogy nem hibásak-e a termék biztonsági eszközei * X
Ellenőrizze a vágószerkezetet X
Ellenőrizze a vágóburkolatot * X
Ellenőrizze a motorfékfogantyút * X
Győződjön meg az ON/OFF gomb megfelelő, hibátlan működéséről X
Ellenőrizze, nem sérült-e az akkumulátor X
Ellenőrizze az akkumulátor töltöttségét X
Ellenőrizze, működnek-e az akkumulátor kioldógombjai, és megfelelően rögzül-e az akkumulátor a termékben	X
Ellenőrizze az akkumulátortöltő épsegét; győződjön meg arról, hogy megfelelően működik-e.		X
Ellenőrizze az akkumulátor és a termék közötti csatlakozásokat. Ellenőrizze az akkumulátor és az akkumulátortöltő közötti csatlakozásokat is.			X

Általános ellenőrzés

• Ellenőrizze, hogy az anyák és csavarok meg vannak-e szorítva a terméken.
• Ellenőrizze, hogy a termék kábelei úgy helyezkednek-e el, hogy ne tudjanak megsérülni.

A termék tisztítása

- A műanyag részeket tiszta, száraz törlőkendővel tisztítsa.

• A termék tisztításához ne használjon vizet. A víz az akkumulátorba vagy a motorba jutva azok rövidzárlatát vagy a termék károsodását okozhatja.
• Ne használjon nagynyomású mosót a termék tisztításához.
• Ne irányítsa a vízsugarat közvetlenül a motorra.
• Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket.

Az akkumulátor és az akkumulátortöltő tisztítása

VIGYÁZAT: Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt.

• Mielőtt az akkumulátort a töltőkészülékbe helyezné, győződjön meg róla, hogy az akkumulátor és az akkumulátortöltő tiszta és száraz-e.
• Az akkumulátorsaruk tisztítását sűrített levegővel vagy egy puha és száraz ruhával végezze.
• Az akkumulátor és a töltőkészülék felületének tisztítását puha és száraz ruhával végezze.

A vágószerkezet ellenőrzése

FIGYELMEZTETÉS: A véletlen beindítás elkerülése érdekében fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet.

FIGYELMEZTETÉS: A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Ellenőrizze a vágószerkezetet sérülés, repedés szempontjából. Mindig cserélje ki a sérült vágószerkezetet.
2. Nézze meg a kést, hogy sérült-e vagy tompa-e.

Megjegyzés: A kés élezését követően ki kell egyensúlyozni. Végeztesse a kés élezését, cseréjét és kiegyensúlyozását szervizközponttal. Ha olyan akadályba ütközött, amely megállította a terméket, cserélje ki a sérült kést. Vizsgáltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e.

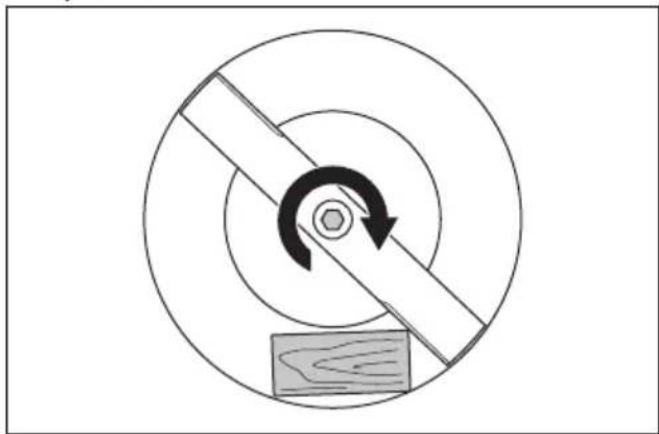

A kés eltávolítása és cseréje

1. Rögzítse a kést egy fadarabbal.

1. Távolítsa el a késtartó csavart.
2. Vegye le a kést.
3. Ellenőrizze a késtámaszt és a késtartó csavart, hogy sérült-e.
4. Ellenőrizze a motor tengelyét, hogy nincs-e meghajolva.

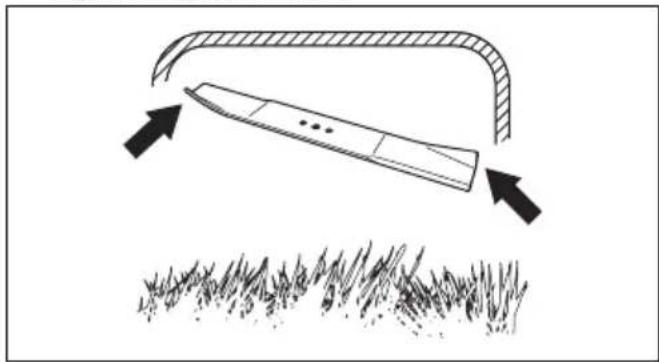

5. Az új kés rögzítésekor a kés ferde vége a vágóburkolat felé nézzen.

1. Győződjön meg róla, hogy a kés igazodik a motortengely középpontjához.
2. Rögzítse a kést egy fadarabbal. Helyezze fel a rugós alátétet, és húzza meg a csavart 23–28 Nm nyomatékkal.

1. Forgassa meg a kést kézzel, és figyelje, hogy szabadon forog-e.

FIGYELMEZTETÉS:

Használjon strapabíró kesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Indítsa be a terméket, hogy tesztelje a kést. Ha a kés nincs megfelelően rögzítve, a termékben rezgés tapasztalható, vagy a vágási eredmény nem kielégítő.

Hibaelhárítás

Akkumulátor

LED az akkumulátoron Lehetséges hibák Lehetséges eljárás
A zöld LED villog Az akkumulátor feszültsége alacsony Töltse fel	az akkumulátort. Lásd: Az akkumulátortöltése300. oldalon
Villog a hibajelző LED Az akkumulátor töltöttségi szintje alacsony	Töltse fel az akkumulátort. Lásd: Akkumulátor305. oldalon.
A munkakörnyezet hömérséklete túl magas vagy túl alacsony	Az akkumulátort -10 °C és 40 °C közötti hömér-sékleten használja.
Túlfeszültség Ellenőrizze, hogy a hálózati feszültség megegyezik-e a termék adattábláján szereplő feszültség-gel.
A hibajelző LED világít Túl nagy a cellák közti különbség (1 V)	Forduljon egy hivatalos szakszervizhez.

Akkumulátortöltő

LED az akkumulátortöltön	Lehetséges hibák Lehetséges eljárás
Villog a hibajelző LED	A munkakörnyezet hömérséklete túl magas vagy túl alacsony	Az akkumulátortöltöt 5 °C és 40 °C közötti hömérsékle-ten használja.
A hibajelző LED vi-lágít		Forduljon egy hivatalos szakszervizhez

Vezérlőpanel

Billentyűzet Hibakód	(villaná-sok száma)	Lehetséges hibák Lehetséges	megoldás
Villog a hibajelző LED	3 A motor túlterhelt Növelje a vágási magasságot. Lásd: A vágási magasság beállítása299. oldalon
	5 A motor fordulatszáma túlsá-gosan lecsökken, végül a mo-tor leáll
	10 A motor vezérlése túl forró Állítsa le a motort, és várjon, amíg lehül
	2 A kést valami akadályozza. A véletlen beindítás elkerülése érdeké-ben fordítsa a biztonsági kulcsot „0” ál-lásba, vegye ki az akkumulátort, és vár-jon legalább 5 másodpercet. Győződjön meg róla, hogy a kés szabadon tud fo-rogni. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szak-szervizzel
	9 Akkumulátorhiba, vagy nincsjel az akkumulátortól		Helyezze be megfelelően az akkumulá-tort, és ellenőrizze az akkumulátorcsatla-kozót. Ha az akkumulátoron lévő hibajel-ző LED villog: Lásd: Akkumulátor299. ol-dalon.
A termék leáll 8 Az akkumulátor töltöttség		szintje alacsony	Töltse fel az akkumulátort. Lásd: Az ak-kumulátor töltése300. oldalon.
		0 Akkumulátorcsatla kozó hiba Vizsgálja meg az akkumulátor csatlako-zóját
Egyéb hibák Egyéb	hibák esetén fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és for-duljon egy hivatalos szervizmühelyhez.

Szállítás, tárolás és ártalmatlanítás

Bevezető

FIGYELMEZTETÉS: A véletlen

beindítás elkerülése érdekében szállítás előtt fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet.

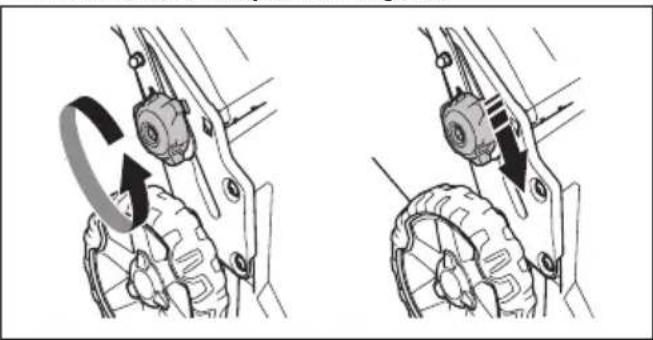

A termék szállítási pozícióba állítása

1. Lazítsa meg az alsó csavarokat.

2. A gombokat a termék bal és jobb oldalán is csúsztassa a hornyok alsó végébe.

1. Hajtsa elöre a fogantyút.


1. Vegye ki a fügyüjtöt.

Szállítás

• A mellékelt lítium-ion akkumulátorokra a veszélyes anyagokra vonatkozó jogszabályok követelményei érvényesek.
• Kereskedelmi szállításnál be kell tartani a csomagoláson és címkéken szereplő speciális előírásokat.
• Ügyeljen rá, hogy betartsa a veszélyes anyagokra vonatkozó jogszabályokat a termék szállításra való előkészítésekor. Az esetleges helyi jogszabályokat is be kell tartani.
• Szállításhoz mindig vegye ki az akkumulátort.
• Tegyen ragasztószalagot az akkumulátor csatlakozóira, és gondoskodjon róla, hogy az akkumulátor ne mozdulhasson el a szállítás során.
• Szállításkor rögzítse a terméket.

Tárolás

• Tároláshoz mindig vegye ki az akkumulátort.

- A baleset megelőzése érdekében tároláskor az akkumulátor ne csatlakozzon a termékhez.

• Az akkumulátortöltőt zárt, száraz helyen tárolja.
• Az akkumulátort és az akkumulátortöltöt száraz helyen tárolja, ahol nem alakul ki nedvesség vagy fagy.
• A tárolás során csatlakoztassa le az akkumulátort az akkumulátortöltötöl.
• Ne tartsa az akkumulátort olyan helyen, ahol elektrosztatikus töltés lehet jelen. Ne tartsa az akkumulátort fém dobozban.
• Olyan helyen tárolja az akkumulátort, ahol a hőmérséklet mindig 5 és 25 °C közé esik, és védve van a napfénytől.
• Olyan helyen tárolja az akkumulátortöltöt, ahol a hőmérséklet mindig 5 és 45 °C közé esik, és védve van a napfénytöl.
• A hosszú ideig való tárolás előtt győződjön meg róla, hogy az akkumulátor legalább 30–50%-os töltöttségű.
• Tartsa a terméket, az akkumulátort és az akkumulátortöltőt gyermekektől és jogosulatlan személyektől elzárt területen.
• A hosszú ideig való tárolás előtt tisztítsa meg a terméket, és végezze el annak teljes karbantartását.

Hulladékként való kezelés

A terméken vagy a csomagolásán található szimbólum azt jelzi, hogy ezt a terméket nem szabad a háztartási hulladék közé helyezni. A megfelelő újrafeldolgozó pontra el kell juttatni az elektromos és elektronikus berendezések hasznosítása érdekében.

A termék megfelelő kezelésének biztosításával segíthet kiküszöbölni azokat a környezetre és az emberre gyakorolt potenciális negatív hatásokat, amelyeket a termék helytelen hulladékkezelése okozhat. A termék újrahasznosításával kapcsolatban az önkormányzat, a hulladékártalmatlanítási szolgáltatást végző vállalkozás, illetve a terméket értékesítő szakkereskedés nyújthat részletesebb tájékoztatást.

	LC 247iX/LC 247i LC	347iVX/LC 347iV LC 35	3iVX/LC 353iV
Nyírómotor
Motortípus BLDC (kefe nélküli)	36 V	BLDC (kefe nélküli)36 V	BLDC (kefe nélküli)36 V
	LC 247iX/LC 247i LC 347iVX/LC 347iV LC 353iVX/LC 353iV
Motor fordulatszáma – SavE, ford./perc 2600	2600 2600
Motor fordulatszáma – Névleges, ford./perc 30	00 3000 3000
Motor fordulatszáma – nagy terhelés, ford./ perc	3500 3500 3500
Motor teljesítménye – max. kW 0,96 0,96 1,05
Motor teljesítménye – névleges, kW 0,75 0,75	0,9
Hajtómotor
Motor teljesítménye – névleges, kW n.a. 0,25	0,25
Önjárás sebessége, km/h n.a. 3,0-4,5 3,0-4,5
Sebességfokozatok száma n.a. 4 4
Tömeg
Tömeg akkumulátor nélkül, kg 24 26 28
Akkumulátor
Akkumulátor típusa Husqvarna akkumu-	látor sorozat	Husqvarna akkumu- látor sorozat	Husqvarna akkumu- látor sorozat
Akkumulátor üzemideje
Akkumulátor üzemidő, min., (üresjárat) SavE funkcióval, egy 5,2 Ah-s Husqvarna (Bli200) akkumulátorral.	43 43 32
Akkumulátor üzemidő, min., (üresjárat) nor- mál üzemmódban, egy 5,2 Ah-s Husqvarna (Bli200) akkumulátorral.	30 30 20
Zajkibocsátás ^34
Hangteljesítményszint, mért dB (A) érték	94 94 97
Hangteljesítményszint, garantált, LWA dB (A)	95 95 98
Zajszintek ^35
Hangnyomásszint a felhasználó fülénél, dB (A)	82 82 86
Rezgésszintek ^36
Fogantyú, m/s ^2	0,42 0,42 2,64
Vágófelszerelés
Vágási magasság, mm	20-75 mm	20-75 mm	20-75 mm
Vágási szélesség, cm	47 47 53
Standard kés Gyűjtő 5905934-10 Gyűjtő 5905934-10 Gyűjtő 5940757-10
Tartozék kés Mulch 5907010-10 Mulch 5907010-10 Mulch 5950072-10
Fügyűjtő ürtartalma, liter 55 55 60

A Bluetooth® technológiára vonatko-zó rádiófrekvenciás adatok	LC 247iX LC 347iVX LC	353iVX
Frekvenciasáv, GHz 2,4-2,4835 2,4-2,4835	4835 2,4-2,4835
Kimeneti teljesítmény, max. dBm 4 4 4

Jóváhagyott akkumulátorok Típus Akkumulátor kapacitása, Ah			Feszültség, V Tömeg, font/kg
BLi20	Lítium-ion	4,0	36 2,6/1,2
BLi200	Lítium-ion	5,2	36 2,8/1,3
BLi300	Lítium-ion	9,4	36 4,1/1,9

A megadott akkumulátorokhoz jóváhagyott töltők, BLi	Bemeneti feszült-ség, V	Frekvencia, Hz	Teljesítmény, W
QC80	100-240	50-60	80
QC80F	12	0	80
QC250	100-240	50-60	250
QC330	100-240	50-60	330
QC500	100-240	50-60	500

EK megfelelőségi nyilatkozat

EK megfelelőségi nyilatkozat

A Husqvarna AB, SE-561 82 Huskvarna, Svédország, tel: [phone], kijelenti, hogy a Husqvarna LC 247i, LC 247iX, LC 347iV, LC 347iVX, LC 353iV, LC 353iVX fünyírók a 2018 évtől kezdődően megfelelnek az EGK TANÁCSA következő IRÁNYELVEINEK:

• a 2011. június 8-i, „egyes veszélyes anyagok alkalmazásának korlátozására vonatkozó” irányely 2011/65/EU
• a 2006. május 17-i, „gépekre vonatkozó” irányelv 2006/42/EK
• a 2014. február 26-i, „elektromágneses megfelelőséggel kapcsolatos” irányelv 2014/30/EU
• a 2000. május 8-i, „környezeti zajkibocsátással kapcsolatos” irányelv 2000/14/EK

A zajkibocsátásra vonatkozó tájékoztatást lásd a Műszaki adatok című fejezetben.

A következő szabványok kerültek alkalmazásra:

EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6,

ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581

Eltérő rendelkezés hiányában a fenti szabványok a legutóbb közzétett verziókat jelölik.

Bejelentett tanúsítási szervezet: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala elvégezte a megfelelőségi felmérést a 2000/14/EK irányely VI. mellékletének megfelelően.

Huskvarna, 2020-04-22

$$ \Delta \cdot 2 m $$

Claes Losdal, Fejlesztési Igazgató/Kertművelési termékek (a Husqvarna AB hivatalos képviselője és a műszaki dokumentációk felelőse)

Bejegyzett védjegyek

A(z) Bluetooth® szóvédjegy és embléma a(z) Bluetooth SIG, inc. bejegyzett védjegye, és ezen jelzések Husqvarna általi használata licencelés keretében történik.

Sommario

Bezdrôtová technológia Bluetooth®
