MANUAL DE USUARIO LC 353iV HUSQVARNA

ES Manual de usuario 160-185

Introducción.... 160
Seguridad.... 164
Montaje.... 172
Funcionamiento.... 173
Mantenimiento.... 178

Resolución de problemas.... 180
Transporte, almacenamiento y eliminación.... 181
Datos técnicos.... 182
Declaración de conformidad CE.... 185
Marcas comerciales registradas.... 185

Introducción

Descripción del producto

El producto es un cortacésped giratorio conducido a pie. La hierba se recoge en un recogedor de césped. Retire el recogedor de césped para utilizar la descarga trasera de hierba. Fije un kit de trituración (accesorio) para cortar la hierba y utilizarla como abono.

Uso previsto

Utilice el producto para cortar hierba. No utilice el producto para otras tareas.

LC 347iVX LC 353iVX

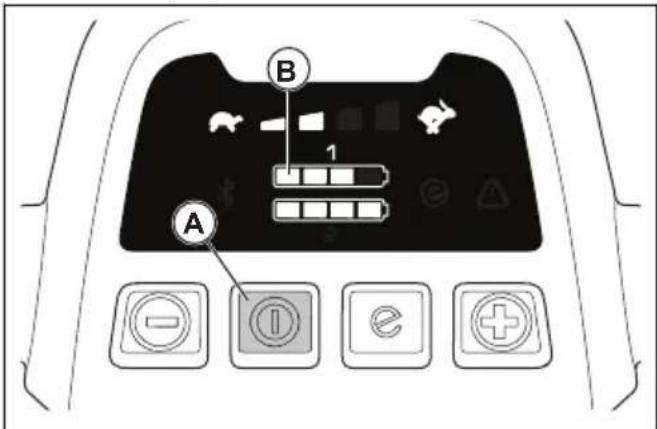

1. Panel de control
2. Palanca del freno del motor
3. Inhibidor de arranque
4. Recogedor de césped
5. Cubierta trasera
6. Llave de seguridad
7. Perilla del mango
8. Tapa de la batería
9. Control de la altura de corte
10. Botón ON/OFF
11. Indicador para tecnología inalámbrica Bluetooth®
12. Botón SavE
13. Indicador de SavE

14. Indicador de batería

15. Indicador de nivel velocidad (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)

16. Botón para reducir la velocidad (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
17. Botón para aumentar la velocidad (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
18. LED de error
19. Cubierta del equipo de corte
20. Manual de usuario
21. Placa de características
22. Mango de transmisión (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
23. Cargador de batería (accesorio)
24. Batería (accesorio)

Símbolos que aparecen en el producto

ADVERTENCIA: Tenga cuidado y utilice el producto correctamente. Este producto puede ocasionar lesiones graves o mortales tanto al operador como a cualquier otra persona.

Lea detenidamente el manual de usuario y asegúrese de que entiende las instrucciones antes de usar la máquina.

Mantenga a las personas y animales a una distancia de seguridad respecto a la zona de trabajo.

Tenga cuidado con los objetos lanzados o rebotados.

Advertencia: Mantenga alejados las manos y los pies de la cuchilla giratoria.

Advertencia: Mantenga alejados las manos y los pies de las piezas giratorias.

Retire la llave de seguridad antes de llevar a cabo trabajos de reparación o mantenimiento.

No exponer a la lluvia.

El producto o su embalaje no son residuos domésticos. Recíclelo en un centro de reciclaje para equipos eléctricos y electrónicos.

El producto cumple con las directivas CE vigentes.

El producto cumple con las directivas vigentes de la Unión Aduanera Euroasiática.

El producto cumple con las directivas UkrSEPRO vigentes.

El producto cumple con las directivas RCM vigentes. Aplicable solo para Australia y Nueva Zelanda

Emisiones sonoras en el entorno conformes con la directiva europea 2000/14/CE y con la regulación de 2017 de la legislación de Nueva Gales del Sur sobre protección del medio ambiente (control de ruidos), "Protection of the Environment Operations - Noise Control". Los datos sobre las emisiones sonoras se pueden encontrar en la etiqueta de la máquina y en el capítulo Datos técnicos.

IPX1

El producto está protegido contra goteo.

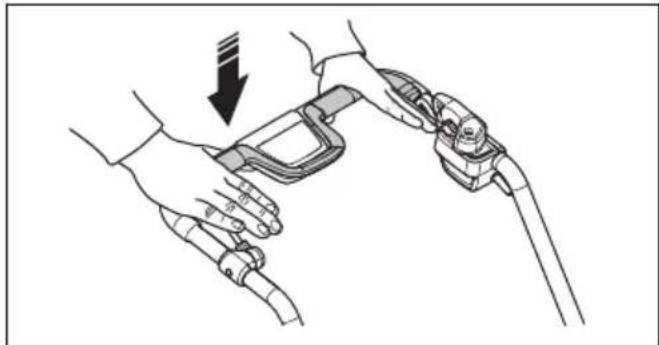

Procedimiento de arranque: pulse el botón de encendido/apagado, afloje el bloqueo de arranque y presione la palanca del freno del motor hacia abajo.

Suelte la palanca del freno del motor para parar.

Lento

Rápido

Código escaneable

Nota: Los demás símbolos/ etiquetas que aparecen en el producto corresponden a requisitos de homologación específicos en algunos mercados.

Etiqueta del producto

Mantenga alejados las manos y los pies de las cuchillas giratorias.

Responsabilidad sobre el producto

Como se estipula en las leyes de responsabilidad del producto, no nos hacemos responsables de los daños y perjuicios causados por nuestro producto si:

• El producto se ha reparado incorrectamente.
• El producto se ha reparado con piezas que no eran del fabricante o no autorizadas por el fabricante.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan para destacar información especialmente importante del manual.

ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual.

PRECAUCIÓN: Indica un riesgo de daños en el producto, otros materiales o el área adyacente si no se respetan las instrucciones del manual.

Nota: Se usa para proporcionar más información necesaria en una situación determinada.

Instrucciones generales de seguridad

ADVERTENCIA: Lea las siguientes instrucciones

de advertencia antes de utilizar el producto.

- Este producto es una herramienta peligrosa si se usa incorrectamente o si no se tiene cuidado. Puede causar lesiones graves o incluso la muerte si no siguen las instrucciones de seguridad. - Este producto genera un campo electromagnético durante el funcionamiento. Este campo magnético puede, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de que se den condiciones que provocarían lesiones graves o letales, las personas que utilizan implantes médicos deben consultar con su médico y con el fabricante del implante antes de poner en marcha este producto.

- Proceda siempre con cuidado y utilice siempre el sentido común. Si no está seguro de cómo manejar el producto en una situación especial, pare y consulte con su distribuidor Husqvarna antes de continuar.

• Debe tenerse en cuenta que el operador será responsable de los accidentes que involucren a otras personas o a su propiedad.
• Mantenga el producto limpio. Asegúrese de que puede leer claramente las etiquetas.
• No permita que niños ni adultos que no estén familiarizados con estas instrucciones utilicen el aparato. Las normas de seguridad locales pueden fijar límites a la edad del operador
• Si una persona con discapacidad física o mental usa el producto, asegúrese de supervisarla en todo momento. Debe haber presente en todo momento una persona mayor de edad responsable.
• No utilice el producto si está cansado, enfermo o si se encuentra bajo los efectos de alcohol, drogas o medicamentos. Esto tiene un efecto negativo en su visión, vigilancia, coordinación y capacidad de decisión.
• No utilice el producto si está defectuoso.
• No modifique este producto ni lo utilice si puede haber sido

modificado por otras personas.

Seguridad en el área de trabajo

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Retire objetos tales como ramas, palos y piedras de la zona de trabajo antes de usar el producto.
• Los objetos que chocan contra el equipo de corte pueden salir despedidos y causar daños a personas y objetos. Mantenga a las personas y los animales a una distancia de seguridad respecto al producto.
• No utilice el producto en condiciones climáticas desfavorables, como niebla, lluvia, viento fuerte, frío intenso y riesgo de relámpagos. El uso del producto en condiciones climáticas desfavorables o en entornos húmedos o mojados produce mucho cansancio. El mal tiempo puede causar condiciones peligrosas, como superficies resbaladizas.
• Preste atención a las personas, objetos y situaciones que puedan

impedir el funcionamiento seguro del producto.

• Tenga cuidado con los posibles obstáculos, como raíces, piedras, ramas, hoyos y zanjas. El césped crecido puede esconder obstáculos.
• Cortar el césped en pendientes puede resultar peligroso. No utilice la máquina en pendientes excesivamente pronunciadas. No utilice el producto en pendientes de más de 15°.
• Tenga sumo cuidado al cambiar de dirección en pendientes. Utilice el producto a lo largo de las laderas de las pendientes. No se desplace hacia arriba y hacia abajo.
• Tenga cuidado cuando se acerque a esquinas y objetos escondidos que puedan bloquear su campo de visión.

Seguridad en el trabajo

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

- Utilice este producto para cortar solamente césped. No está permitido utilizar el producto para otras tareas.

• Utilice el equipo de protección personal. Consulte la sección Equipo de protección personal en la página 167.
• Asegúrese de que sabe cómo detener el motor rápidamente en caso de emergencia.
• No utilice el producto bajo la lluvia ni en ambientes húmedos. El riesgo de sacudida eléctrica aumenta si entra agua en el producto.
• No utilice el producto a menos que la cuchilla y todas las cubiertas estén fijadas correctamente. Una cuchilla fijada incorrectamente puede soltarse y provocar daños personales.
• Asegúrese de que la cuchilla no golpea ningún objeto, como piedras y raíces. Esto puede causar daños a la cuchilla y doblar el eje del motor. Un eje doblado causa vibraciones excesivas y un riesgo muy alto de que la cuchilla se suelte.
• Si la cuchilla choca con algún objeto o si se producen vibraciones, pare el producto inmediatamente. Detenga el motor, gire la llave de seguridad a la posición 0 y retire la batería. Examine el producto para comprobar si presenta daños. Repare los daños o lleve el producto a un

taller de servicio autorizado para realizar la reparación.

• No acople la palanca del freno del motor permanentemente al manillar cuando el motor esté encendido.
• Ponga el producto en una superficie plana y estable, y arránquelo. Asegúrese de que la cuchilla no entre en contacto con el suelo u otros objetos.
• Manténgase siempre detrás del producto durante su uso.
• Mientras utilice el producto, mantenga todas las ruedas apoyadas en el suelo y las dos manos en el manillar. Mantenga alejados las manos y los pies de las cuchillas giratorias.
• No incline el producto con el motor en marcha.
• Tenga cuidado cuando tire del producto hacia atrás.
• Nunca levante el producto con el motor en marcha. Si tiene que levantar el producto, en primer lugar detenga el motor, gire la llave de seguridad a la posición 0 y retire la batería.
• No camine hacia atrás mientras utiliza el producto.
• Detenga el motor cuando se desplace por áreas sin hierba,

por ejemplo, caminos de grava, piedra y asfalto.

• No corra con el producto con el motor en marcha. Camine siempre mientras utiliza el producto.
• Detenga el motor antes de cambiar la altura de corte. Nunca realice ajustes con el motor en marcha.
• No deje el producto desatendido con el motor en marcha. Pare el motor y asegúrese de que el equipo de corte no gire.

Instrucciones de seguridad para el funcionamiento

Equipo de protección personal

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• El equipo de protección personal no elimina completamente el riesgo de lesiones, pero reduce la gravedad de las lesiones en caso de accidente. Deje que el distribuidor le ayude a seleccionar el equipo adecuado.
• Utilice botas o zapatos de trabajo antideslizantes. No

utilice calzado abierto ni vaya descalzo.

• Utilice pantalones largos gruesos.
• Utilice guantes protectores cuando sea necesario, por ejemplo, para el montaje, inspección o limpieza del equipo de corte.

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• No utilice un producto que tenga dispositivos de seguridad defectuosos.
• Realice una comprobación de los dispositivos de seguridad con frecuencia. Si los dispositivos de seguridad están defectuosos, hable con su taller de servicio Husqvarna.

Comprobación de la cubierta del equipo de corte

La cubierta del equipo de corte disminuye las vibraciones en el producto y el riesgo de lesiones provocadas por la cuchilla.

- Examine la cubierta de corte para asegurarse de que no haya daños como, por ejemplo, grietas.

Llave de seguridad

La llave de seguridad se encuentra debajo de la tapa de la batería. La llave de seguridad conecta la batería que suministra electricidad al motor.

• Arranque y detenga el motor para realizar una comprobación de la llave de seguridad.
• Si la llave de seguridad funciona correctamente, el motor solo arranca cuando la llave está en la posición 1.

La maneta del freno del motor detiene el motor. Cuando se suelta la maneta del freno del motor, el motor se para.

Para realizar una comprobación del freno del motor, arranque el

motor y luego suelte la maneta del freno del motor. Si el motor no se detiene en 3 segundos, lleve el producto a un taller de servicio Husqvarna autorizado para realizar el ajuste del freno del motor.

Para examinar el inhibidor de arranque

Compruebe el inhibidor de arranque para verificar que evita el funcionamiento del motor.

1. Empuje la palanca del freno del motor hacia el manillar. El inhibidor de arranque impide el movimiento.
2. Empuje el inhibidor de arranque hacia fuera.

1. Suelte el inhibidor de arranque y asegúrese de que regresa a su posición inicial.

Seguridad de la batería

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Utilice solamente pilas recargables Husqvarna como fuente de alimentación para otros productos Husqvarna relacionados. Para evitar lesiones, no utilice la batería como fuente de alimentación de otros dispositivos.
• No utilice baterías no recargables.
• Riesgo de descarga eléctrica. No conecte los terminales de la batería a llaves, monedas, tornillos u otros objetos metálicos. Esto puede provocar un cortocircuito en la batería.
• No coloque objetos en las ranuras de ventilación de la batería.
• Mantenga la batería lejos de la luz directa del sol, de fuentes de calor o de llamas abiertas. La batería puede explotar y

provocar quemaduras graves y/o quemaduras químicas.

• Mantenga la batería resguardada de la lluvia y la humedad.
• Mantenga la batería lejos de microondas y fuentes de alta presión.
• No intente desmontar o romper la batería.
• Si se produce una fuga en la batería, no permita que el líquido entre en contacto con el cuerpo ni con los ojos. Si toca el líquido, limpie el área con abundante agua y busque asistencia médica.
• Utilice la batería con temperaturas de entre -10 °C y 40 °C.
• No limpie la batería o el cargador con agua. Consulte Para limpiar la batería y el cargador de la batería en la página 179.
• No utilice una batería defectuosa o dañada.
• Guarde la batería alejada de objetos metálicos, como clavos, monedas o joyas.

Seguridad del cargador de la batería

ADVERTENCIA: Lea las siguientes instrucciones

de advertencia antes de utilizar el producto.

• Utilice solamente cargadores de baterías QC para cargar las baterías de repuesto Husqvarna.
• Riesgo de sacudida eléctrica o cortocircuito. No coloque objetos en las ranuras de ventilación del cargador. No intente desmontar el cargador de batería. No conecte los terminales del cargador a objetos metálicos. Utilice una toma de corriente homologada.
• Este producto genera un campo electromagnético durante el funcionamiento. Este campo magnético puede, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de que se den condiciones que provocarían lesiones graves o letales, las personas que utilizan implantes médicos deben consultar con su médico y con el fabricante del implante antes de poner en marcha este producto.
• Compruebe con regularidad que el cable de alimentación

del cargador de batería no esté dañado ni agrietado.

• No levante el cargador de la batería tirando del cable de alimentación. Para desconectar el cargador de batería de la toma de corriente, tire del enchufe. No tire del cable de alimentación.
• Mantenga el cable de alimentación y los cables de empalme apartados de agua, aceite y cantos agudos. Proceda con cuidado para evitar que el cable se enganche en puertas, vallas o similares. De lo contrario, el cargador podría transmitir corriente.
• No limpie el cargador de la batería con agua.
• Los niños mayores de ocho años y las personas con facultades físicas, psíquicas o sensoriales disminuidas, o sin la experiencia y los conocimientos necesarios pueden usar el cargador de batería si se les supervisa o instruye en lo que respecta al uso seguro del aparato y comprenden los peligros existentes. Los niños no deben jugar con el cargador de batería. Los niños no deberán llevar a cabo la

limpieza ni el mantenimiento del usuario sin supervisión.

• No intente cargar baterías no recargables en el cargador de la batería.
• No utilice el cargador de batería cerca de materiales inflamables o corrosivos. No cubra el cargador. Desenchufe el cargador de batería en caso de humareda o incendio.
• No utilice un cargador de batería defectuoso o dañado.
• Solo cargue la batería en interiores si se trata de una estancia con buena ventilación y lejos de la luz solar directa. No cargue la batería en un entorno húmedo.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

- Para evitar el arranque accidental durante el mantenimiento, gire la llave de seguridad a la posición 0 y retire la batería. Espere al menos 5 segundos antes de empezar los trabajos de mantenimiento.

• Realice los trabajos de mantenimiento correctamente para aumentar la vida útil del producto y reducir el riesgo de accidentes. Deje que un taller de servicio homologado haga las reparaciones profesionales. Póngase en contacto con su taller de servicio más cercano para obtener más información.
• Realice únicamente las tareas de mantenimiento que figuran en este manual de usuario. Los trabajos de mayor envergadura debe realizarlos un taller de servicio autorizado.
- Utilice guantes resistentes al utilizar el equipo de corte. La cuchilla está muy afilada y se pueden producir cortes con mucha facilidad.
- Mantenga los bordes cortantes afilados y limpios

para obtener los mejores resultados con la máxima seguridad.

• Diríjase a su taller de servicio para que examine el producto regularmente y para que realice ajustes y reparaciones necesarios.
• Cambie las piezas dañadas, desgastadas o rotas.
• Respete las instrucciones correspondientes al cambio de accesorios. Utilice únicamente los accesorios del fabricante.
• Cuando no esté en funcionamiento, mantenga el producto, la batería y cargador de batería aparte en un lugar seco, interior y bajo llave.

Asegúrese de que los niños y personas que no cuenten con autorización no puedan acceder al producto, la batería o el cargador de batería.

Montaje

Introducción

ADVERTENCIA: Antes de montar este producto, lea el capítulo sobre seguridad.

ADVERTENCIA: Para evitar un arranque accidental durante el montaje, gire la llave de seguridad hasta la posición 0, retire la batería y espere al menos 5 segundos.

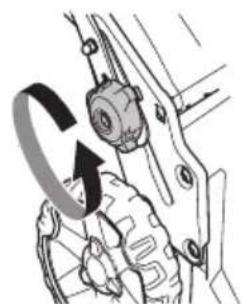

Ajuste del mango

1. Afloje las ruedecillas inferiores.
2. Mueva los mandos hacia el extremo inferior de las ranuras en el lado izquierdo y derecho del producto.

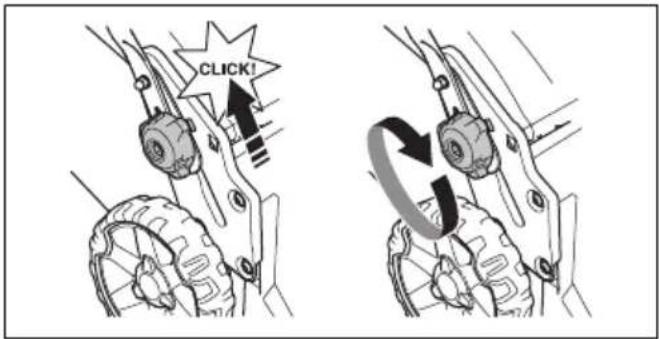

1. Ajuste la altura del manillar en una de las 2 posiciones disponibles.
2. Mueva los mandos hacia arriba, en dirección al manillar, hasta que finalice su recorrido y escuche un clic.

CLICK!

1. Apriete las ruedecillas por completo.

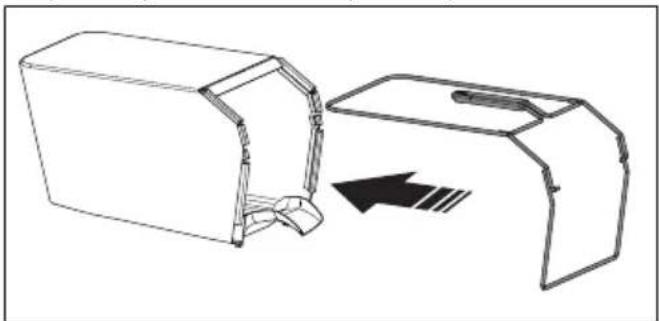

Para montar el recogedor de césped

1. Coloque el bastidor del recogedor de césped en la bolsa de hierba con la parte rígida de la bolsa en la parte inferior. Mantenga el asa del bastidor en la parte superior de la bolsa para césped.

1. Coloque la parte inferior del bastidor del recogedor de césped en la ranura de la parte inferior del recogedor de césped.
2. Fije la bolsa para césped al bastidor del recogedor de césped con los clips.

1. Levante la cubierta trasera.
2. Encaje el recogedor de césped en el borde superior del chasis.
3. Coloque la parte inferior del recogedor de césped en el canal de descarga.

Para montar el triturador (accesorio)

1. Levante la cubierta trasera y extraiga el recogedor de césped.
2. Coloque el accesorio triturador en el canal de descarga.

1. Sustituya la cuchilla por una cuchilla trituradora que se suministra en el kit de trituración. Consulte la sección Para retirar y sustituir la cuchilla en la página 179.

Funcionamiento

Introducción

ADVERTENCIA: Antes de utilizar el producto, debe leer y entender el capítulo sobre seguridad.

Husqvarna Connect

Husqvarna Connect es una aplicación gratuita para su dispositivo móvil. La aplicación Husqvarna Connect proporciona más funciones para su producto Husqvarna:

- Información ampliada sobre el producto.

- Información y asistencia sobre piezas y mantenimiento de productos.

Para empezar a utilizar Husqvarna Connect

1. Descargue la aplicación Husqvarna Connect en su dispositivo móvil.
2. Registre una cuenta en la aplicación Husqvarna Connect.
3. Siga las instrucciones de la aplicación Husqvarna Connect para conectarse y registrar el producto.

Información de Bluetooth® (LC 247iX, LC 347iVX, LC 353iVX)

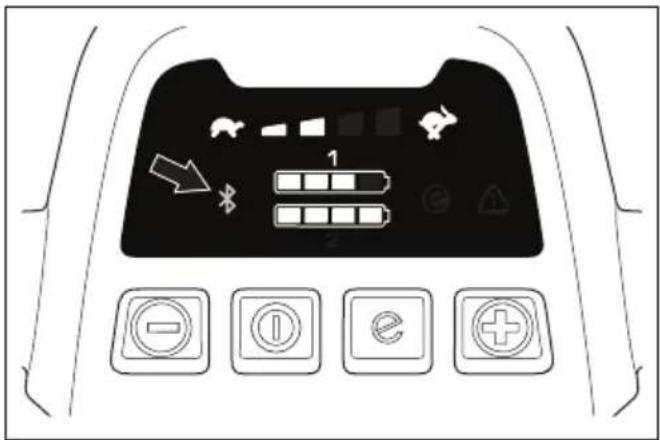

Tecnología inalámbrica Bluetooth®

El símbolo de tecnología inalámbrica Bluetooth® se enciende cuando el dispositivo móvil está conectado al producto.

Ajuste del producto en la posición de trabajo

1. Coloque el manillar en posición vertical.

1. Mueva los mandos hacia arriba, en dirección al manillar, hasta que finalice su recorrido y escuche un clic.

CLICK!

1. Apriete las ruedecillas por completo.

Para ajustar la altura de corte

La altura de corte puede ajustarse en 6 niveles.

1. Mueva la palanca de altura de corte hacia abajo para reducir la altura de corte.
2. Mueva la palanca de altura de corte hacia arriba para aumentar la altura de corte.

PRECAUCIÓN: No ajuste la altura de corte demasiado baja. Las cuchillas pueden golpear el suelo si la superficie del césped no está nivelada.

Batería

ADVERTENCIA: Antes de usar la batería, debe leer y entender el capítulo sobre seguridad. También debe leer y comprender el manual de usuario de la batería y el cargador de la batería.

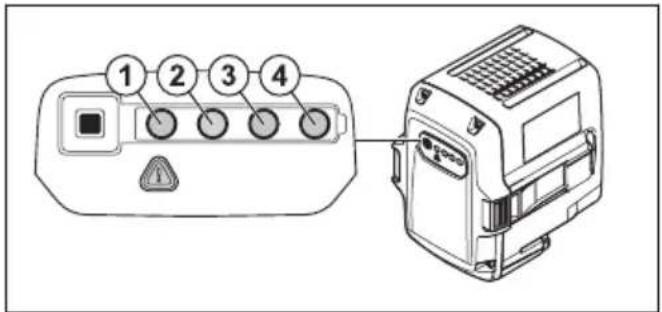

Estado de la batería

La pantalla muestra la capacidad restante de la batería y si hay algún problema con la batería. La carga de la batería se muestra durante cinco segundos después de apagar el producto o pulsar el botón del indicador de la batería. El símbolo de advertencia de la batería se

enciende cuando se produce un error. Consulte Batería en la página 180.

Indicadores LED Estado de	la batería
Todos los LED están encendidos	Carga completa (75-100 %)
LED 1, LED 2 y LED 3 encendidos	La batería tiene una carga del 50 %-75 %
LED 1 y LED 2 encendi-dos	La batería tiene una carga del 25 %-50 %
LED 1 encendido La batería	tiene una carga del 0 %-25 %.
El LED 1 parpadea La batería	está descarga-da. Cargue la batería.

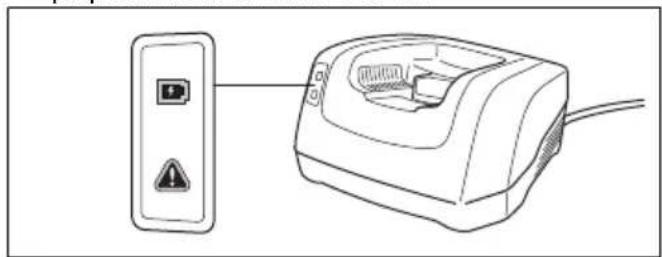

Para cargar la batería

Cargue la batería antes de utilizarla por primera vez. La batería solo tiene un 30 % de carga cuando se entrega al cliente.

Nota: El cargador de la batería debe estar conectado a la tensión y la frecuencia indicadas en la placa de características.

La batería no se cargará si su temperatura es superior a 50 °C. El cargador de batería disminuye la temperatura de la batería antes de empezar a cargarse.

1. Conecte un extremo del cable de alimentación del cargador de batería a la toma de este último.
2. Conecte el otro extremo del cable de alimentación del cargador de batería a un enchufe de corriente con toma de tierra. El LED del cargador de batería parpadea de color verde una vez.

1. Coloque la batería en el cargador. La luz verde del cargador se enciende cuando la batería está conectada correctamente al cargador de batería.

1. Cuando todos los LED de la batería se hayan encendido, la batería estará totalmente cargada. Cargue la batería durante un máximo de 24 horas.
2. Para desconectar el cargador de la toma de corriente, tire del enchufe, no del cable de alimentación.
3. Retire la batería del cargador.

Estado de la carga de la batería

Una batería de iones de litio de Husqvarna se puede cargar o utilizar sea cual sea su nivel de carga. La batería no sufre daños. La carga de una batería completamente cargada no se pierde aun cuando se deje en el cargador.

Indicadores LED	Estado de carga
EI LED 1 parpadea 0 %-25	%
LED 1 encendido y LED 2 parpadeando	25 %-50 %
LED 1 y LED 2 encendi-dos; LED 3 parpadeando.	50 %-75 %
LED 1, LED 2 y LED 3 en-cendidos; LED 4 parpa-deando.	75 %-100 %
LED 1, LED 2, LED 3 y LED 4 encendidos	Completamente cargada

Arranque del producto.

1. Abra la tapa de la batería.

2. Coloque una batería cargada en uno de los compartimentos de batería. Para prolongar la autonomía, coloque una segunda batería cargada en el otro compartimento de batería.

3. Gire la llave de seguridad a 1.

1. Manténgase detrás del producto.

2. Pulse el botón ON/OFF (A) en el panel de control. La pantalla se enciende. El indicador de la batería (B) muestra el nivel de carga de ambas baterías. El número de la batería en funcionamiento se muestra en el área adyacente al indicador de batería. En los modelos LC 347iV, LC 347iVX, LC 353iV, LC 353iVX, la pantalla también muestra la velocidad.

A B 1

1. Afloje el inhibidor de arranque.

1. Empuje la maneta del freno del motor hacia el manillar.

Uso de la transmisión de las ruedas LC 347iV, LC 347iVX, LC 353iV, LC 353iVX

- Tire del mango de transmisión en la dirección del manillar para arrancar la transmisión.

- Pulse + y - en el panel de control para ajustar la velocidad de la transmisión en 4 pasos.

- Suelte el mango de transmisión para desacoplar la transmisión, por ejemplo, cuando se acerque a un obstáculo.

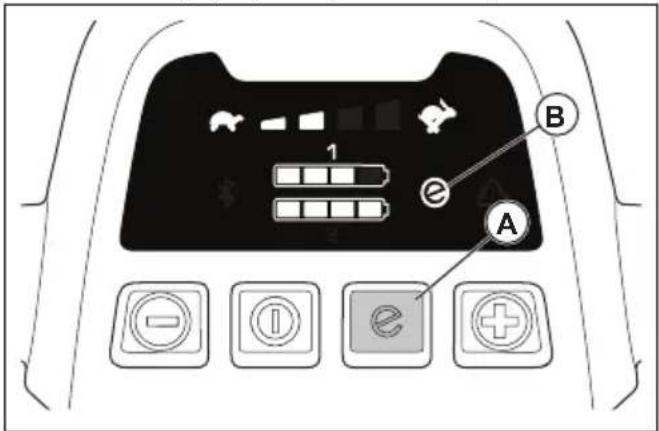

Uso de la función

El producto cuenta con una función de ahorro de batería () que le permite funcionar durante más tiempo.

1. Pulse el botón (A) para activar la función. El símbolo de (B) se enciende en la pantalla.

2. Pulse de nuevo el botón para detener la función. El símbolo de (B) deja de aparecer en la pantalla.

1 2 A B

La función se detiene automáticamente si las condiciones del terreno requieren una mayor potencia. La función se vuelve a activar automáticamente cuando las condiciones del terreno lo permitan.

Función de carga alta

Cuando el producto corta hierba larga o húmeda, el motor aumenta automáticamente las revoluciones. El motor regresa al modo normal cuando no se necesitan cargas altas.

Para detener el producto

El producto se detiene automáticamente si no se utiliza durante 10 minutos. Apague siempre la llave de seguridad poniéndola en la posición 0 antes de dejar el producto fuera de la vista.

1. Suelte la palanca del freno del motor para detener el motor.

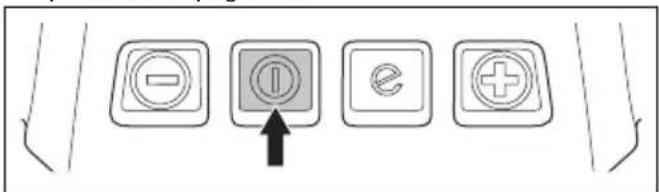

1. Pulse el botón ON/OFF en el panel de control. Todas las luces LED y símbolos que aparecen en la pantalla se apagarán.

1. Abra la tapa de la batería y gire la llave de seguridad hasta 0.

1. Para extraer la batería, presione los 2 botones de liberación y tire de ella hacia fuera.

1. Cargue la batería si está baja. Para obtener más información, consulte Para cargar la batería en la página 175.

Para obtener un buen resultado

• Use siempre una cuchilla afilada. Un cuchilla roma proporciona un resultado irregular y la superficie de corte de la hierba adquiere un tono amarillo. Una cuchilla afilada también utiliza menos energía que una cuchilla roma.
• No corte más de 13 de la longitud del césped. Corte primero con una altura de corte alta. Examine el resultado y baje la altura de corte al nivel que corresponda. Si la hierba está muy larga, vaya despacio y corte dos veces si es necesario.
• Corte en direcciones distintas cada vez para evitar crear rayas en el césped.

Para cortar el césped sin un recogedor de césped o un triturador instalado

• Levante la cubierta trasera y extraiga el recogedor de césped.
• Si hay un triturador y una cuchilla trituradora instalados, retírelos.
• Cierre la cubierta posterior antes de utilizar el producto.

Mantenimiento

Introducción

ADVERTENCIA: Antes de realizar cualquier trabajo de mantenimiento, debe leer y entender el capítulo sobre seguridad.

Para todos los trabajos de mantenimiento y reparación del producto, es necesario realizar una formación especial. Nosotros garantizamos que los trabajos de mantenimiento y reparación sean realizados por profesionales. Si su distribuidor no es un taller de

servicio, pídale información sobre el taller de servicio más cercano.

Programa de mantenimiento

Los intervalos de mantenimiento se calculan a partir del uso diario del producto. Los intervalos cambian si el producto no se utiliza a diario.

Para las tareas de mantenimiento identificadas con un *, consulte las instrucciones de Instrucciones de seguridad para el funcionamiento en la página 167.

	A cada uso	Mensual	Cada temporada
Inspección general X
Limpie el producto X
Realice una comprobación del inhibidor de arranque * X
Compruebe que los dispositivos de seguridad del producto no estén defectuosos *	X
Inspeccione el equipo de corte X
Examine la cubierta de corte * X
Realice una comprobación de la palanca del freno del motor * X
Asegúrese de que el botón de encendido/apagado funciona correctamente y que no está defectuoso	X
Examine la batería en busca de posibles daños X
Compruebe la carga de la batería X
Compruebe que los botones de liberación de la batería funcionan correctamente y que la batería se acopla al producto	X
Examine el cargador de la batería para ver si está dañado y asegúrese de que funciona correctamente.		X
Examine las conexiones entre la batería y el producto. Examine también la co-nexión entre la batería y el cargador de batería.			X

Para realizar una inspección general

• Asegúrese de que las tuercas y los tornillos del producto estén bien apretados.
• Asegúrese de que los cables del producto no están en una posición en la que puedan resultar dañados.

Limpieza del producto

- Limpie las piezas de plástico con un paño limpio y seco.

• No utilice agua para limpiar el producto. El agua puede entrar en la batería o el motor y causar un cortocircuito o daños en el producto.
• No utilice un equipo de limpieza a alta presión para limpiar el producto.
• No vierta agua directamente sobre el motor.
• Use un cepillo para retirar las hojas, la hierba y la suciedad.

Para limpiar la batería y el cargador de la batería

PRECAUCIÓN: No limpie la batería o el cargador con agua.

• Asegúrese de que batería y cargador estén limpios y secos antes de colocar la batería en el cargador.
• Limpie los bornes de la batería con aire comprimido o con un paño suave y seco.
• Limpie las superficies de la batería y el cargador con un paño suave y seco.

Para inspeccionar el equipo de corte

ADVERTENCIA: Para evitar un arranque accidental, gire la llave de seguridad hasta la posición 0, retire la batería y espere al menos 5 segundos.

ADVERTENCIA: Utilice guantes protectores cuando realice el mantenimiento del equipo de corte. La cuchilla está muy afilada y se pueden producir cortes con mucha facilidad.

1. Inspeccione el equipo de corte para comprobar si presenta daños o grietas. Sustituya siempre un equipo de corte dañado.
2. Inspeccione la cuchilla para comprobar si está dañada o roma.

Nota: Después de afilar la cuchilla, es necesario equilibrarla. El afilado, la sustitución y el equilibrado de la cuchilla deben realizarse en un centro de servicio. Si choca con un obstáculo que haga que el producto se pare, sustituya la cuchilla dañada. Lleve el producto a un centro de servicio, donde estimarán si la cuchilla puede afilarse o debe sustituirse.

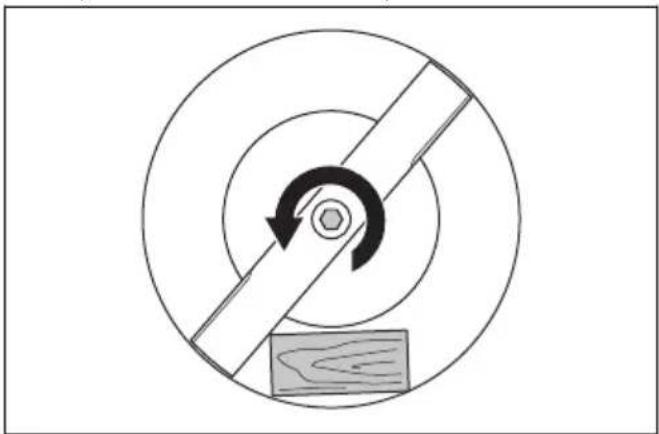

Para retirar y sustituir la cuchilla

1. Bloquee la cuchilla con un bloque de madera.

1. Extraiga el tornillo de la cuchilla.
2. Desmonte la cuchilla.
3. Inspeccione el soporte de la cuchilla y el tornillo de la cuchilla para comprobar si presentan daños.
4. Inspeccione el eje del motor para asegurarse de que no está doblado.
5. Cuando instale la nueva cuchilla, colóquela con los extremos en ángulo en dirección a la cubierta de corte.

1. Asegúrese de que la cuchilla quede alineada con el centro del eje del motor.

2. Bloquee la cuchilla con un bloque de madera. Coloque la arandela elástica, y apriete el perno y la arandela con un par de 23–28 Nm.

1. Mueva la cuchilla en distintas direcciones manualmente y compruebe que gira libremente.

ADVERTENCIA: Use guantes resistentes. La cuchilla está muy afilada y se pueden producir cortes con mucha facilidad.

1. Arranque el producto para hacer una prueba de la cuchilla. Si la cuchilla no está correctamente fijada, se produce una vibración en el producto o el resultado de corte no es satisfactorio.

Resolución de problemas

Batería

Indicador LED de la batería	Posibles errores Procedimiento posible
El LED verde parpadea La	La tensión de la batería es baja Cargue	la batería. Consulte en la página 175. Para cargar la batería
El LED de error parpadea	La batería está baja Cargue la batería.	Consulte Batería en la página 180.
	La temperatura en el entorno de trabajo es demasiado alta o demasiado baja	Utilice la batería con temperaturas de entre -10 °C y 40 °C.
	Sobretensión Compruebe que la tensión de la red eléctrica sea la misma que la que figura en la placa de características del producto.
El LED de error está encendido	Demasiada diferencia de célula (1 V)	Acuda a un taller de servicio autorizado.

Cargador de baterías

LED del cargador de batería	Posibles errores Procedimiento posible
El LED de error par-padea	La temperatura en el entorno de trabajo es demasiado alta o de-masiado baja	Utilice el cargador de batería con temperaturas de entre 5 °C y 40 °C.
El LED de error está encendido		Acuda a un taller de servicio autorizado

Panel de control

Teclado Código de error(Número de destellos)		Posibles fallos Posible acción
El LED de error parpadea	3 El producto está sobrecargado		Aumente la altura de corte. Consulte la sección Para ajustar la altura de corte en la página 174.
	5 El régimen del motor desciende demasiado y el motor se detiene
	10 El control del motor está demasiado caliente		Detenga el motor y espere hasta que se haya enfriado
	2 La cuchilla está bloqueada. Para evitar un arranque accidental, girela llave de seguridad hasta la posición 0, retire la batería y espere al menos 5 segundos. Asegúrese de que la cuchilla pueda girar libremente. Si el problema persiste, diríjase a un taller de servicio oficial
	9 Error de batería o ausencia de señal de la batería		Coloque la batería en el producto correctamente y examine el conector de la batería. Si el LED de error de la batería parpadea. Consulte la sección Batería en la página 174.
El producto se detiene	8 La batería está ba	a Cargue la batería. Consulte la secciónPara cargar la batería en la página 175.
	0 Fallo del conector de la batería		Examine el conector de la batería
Otros errores Si se producen otros errores, gire la llave de seguridad a la posición 0, quite la batería y hable con un técnico de servicio autorizado.

Transporte, almacenamiento y eliminación

Introducción

ADVERTENCIA: Para evitar un arranque imprevisto durante el transporte, gire la llave de seguridad hasta la posición 0, retire la batería y espere al menos 5 segundos.

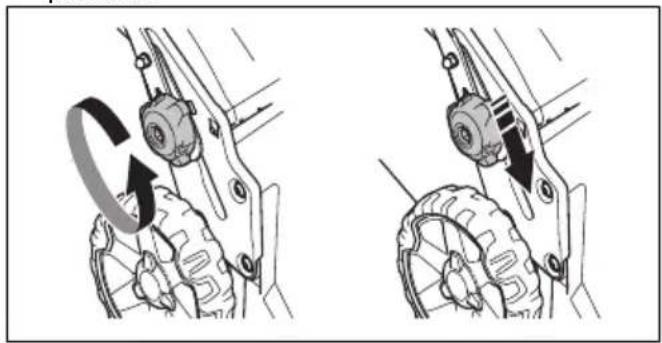

Ajuste del producto a la posición de transporte

1. Afloje las ruedecillas inferiores.

2. Mueva las ruedecillas hacia el extremo inferior de las ranuras en el lado izquierdo y derecho del producto.

1. Doble el mango hacia delante.

1. Retire el recogedor de césped.

Transporte

• Las disposiciones de la legislación sobre mercancías peligrosas se aplican a las baterías de iones de litio incluidas en el producto.
• Para los transportes comerciales, se deben acatar los requisitos especiales sobre embalajes y etiquetas.
• Asegúrese de que se cumplan las disposiciones sobre materiales peligrosos cuando prepare el producto para su transporte. Se pueden aplicar las regulaciones locales.
• No olvide extraer la batería para el transporte.
• Coloque cinta aislante en los conectores de la batería y asegúrese de que la batería no se desplace durante el transporte.
• Fije el producto durante el transporte.

Almacenamiento

• Extraiga siempre la batería para el almacenamiento.

• Para evitar accidentes, asegúrese de que la batería no esté conectada al producto durante el almacenamiento.

• Mantenga el cargador de batería en un lugar cerrado y seco.

• Mantenga la batería y el cargador de batería en un lugar seco donde no haya humedad ni escarcha.
• Cuando guarde la batería, desconéctela del cargador.
• No almacene la batería en lugares donde pueda generarse electricidad estática. No guarde la batería en una caja metálica.
• Conserve la batería en un lugar con una temperatura entre 5 °C y 25 °C y alejada de la luz solar.
• Conserve el cargador de batería en un lugar con una temperatura entre 5 °C y 45 °C y alejada de la luz solar.
• Asegúrese de que la batería esté cargada al 30 %-50 % antes de guardarla durante largos periodos de tiempo.
• Mantenga el producto, la batería y cargador de batería en un lugar bajo llave fuera del alcance de los niños y de personas sin autorización.
• Limpie el producto y realice un mantenimiento completo antes de almacenarlo durante un periodo de tiempo prolongado.

Eliminación

Los símbolos del producto o del embalaje del producto indican que este producto no puede desecharse como residuo doméstico. Debe enviarse a una estación de reciclaje apropiada para la recuperación de piezas eléctricas y electrónicas.

Si se asegura de que se trata este producto correctamente, puede ayudar a contrarrestar el posible impacto negativo para el medio ambiente y las personas que podría darse por una gestión incorrecta de los residuos del mismo. Si desea información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento, el servicio de recogida de basuras o la tienda donde lo adquirió.

	LC 247iX/LC 247i LC	347iVX/LC 347iV LC 353iVX/LC 353iV
Motor de corte
Tipo de motor BLDC (sin cepillo) 36	V	BLDC (sin cepillo) 36 V	BLDC (sin cepillo) 36 V
	LC 247iX/LC 247i LC 347iVX/LC 347iV LC 353iVX/LC 353iV
Velocidad del motor - SavE, rpm 2600 2600 2600
Velocidad del motor - nominal, rpm 3000 3000	3000
Régimen del motor - carga alta, rpm 3500 3500	3500
Potencia del motor (máx.), kW 0,96 0,96 1,05
Potencia del motor (nominal), kW 0,75 0,75 0,9
Motor de accionamiento
Potencia del motor (nominal), kW N/D 0,25 0,25
Velocidad de movimiento, km/h N/D 3,0-4,5 3,0-4,5
Niveles de ajuste de velocidad N/D 4 4
Peso
Peso sin batería, kg 24 26 28
Batería
Tipo de batería	Serie con batería Husqvarna	Serie con batería Husqvarna	Serie con batería Husqvarna
Duración de la batería
Autonomía de la batería, min., (funciona-miento continuo) con modo SavE activado, con una batería Husqvarna de 5,2 Ah (Bli200).	43 43 32
Autonomía de la batería, min., (funciona-miento continuo) con modo estándar activa-do, con una batería Husqvarna de 5,2 Ah (Bli200).	30 30 20
Emisiones de ruido ^19
Nivel de potencia acústica, dB(A) medidos	94 94 97
Nivel de potencia acústica garantizado LWA dB(A)	95 95 98
Niveles acústicos ^20
Nivel de presión sonora en el oído del opera-rio, dB (A)	82 82 86
Niveles de vibraciones ^21
Manillar, m/s ^2	0,42 0,42 2,64
Equipo de corte
Altura de corte, mm	20-75 mm	20-75 mm	20-75 mm
Anchura de corte, cm 47 47 53
Cuchilla estándar Recogedora	5905934-10	Recogedora5905934-10	Recogedora5940757-10
Accesorio de cuchilla Trituradora	5907010-10	Trituradora5907010-10	Trituradora5950072-10
Capacidad del recogedor de césped, litros 55	55 60

Transmisión de datos por radiofre-cuencia para Bluetooth®	LC 247iX LC 347iVX LC	353iVX
Banda de frecuencia, GHz 2,4-2,4835	2,4-2,4835 2,4-2,4835
Potencia de salida, dBm máx. 4 4 4

Baterías homologadas Tipo Capacidad de la		batería, Ah	Tensión, V Peso, lb/kg
BLi20 Iones de litio	4,0	36	1,2/2,6
BLi200	Iones de litio	5,2	36	2,8/1,3
BLi300	Iones de litio	9,4	36	4,1 /1,9

Cargadores de baterías homologados para las baterías especificadas, BLi	Tensión de entrada, V	Frecuencia, Hz	Potencia, W
QC80	100-240	50-60	80
QC80F	12	0	80
QC250	100-240	50-60	250
QC330	100-240	50-60	330
QC500	100-240	50-60	500

Declaración de conformidad CE

Declaración de conformidad CE

Husqvarna AB, SE-561 82 Huskvarna (Suecia), tel.: [phone], declara que el cortacésped Husqvarna LC 247i, LC 247iX, LC 347iV, LC 347iVX, LC 353iV, LC 353iVX del año 2018 y siguientes cumple los requisitos expuestos en la DIRECTIVA DEL CONSEJO:

• del 8 junio de 2011 sobre la "restricción de utilización de determinadas sustancias peligrosas" 2011/65/UE.
• de 17 de mayo de 2006 "relativa a máquinas", 2006/42/CE.
• de 26 de febrero de 2014 "relativa a compatibilidad electromagnética", 2014/30/UE.
• de 8 de mayo de 2000 "relativa a emisiones sonoras en el entorno", 2000/14/CE.

Para obtener información respecto a las emisiones sonoras, consulte la sección sobre datos técnicos.

Se han aplicado las normas siguientes:

EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6,

ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581

Si no se indica lo contrario, las normas anteriormente indicadas constituyen las últimas versiones publicadas.

Organismo notificado: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala ha realizado una evaluación de conformidad según lo que se indica en el Anexo VI de la Directiva 2000/14/CE.

Huskvarna, 2020-04-22

$$ \Delta \cdot 2 m $$

Claes Losdal, Director de desarrollo/productos para el jardín (representante autorizado de Husqvarna AB y responsable de la documentación técnica).

Marcas comerciales registradas

Los logotipos y las denominaciones Bluetooth® son marcas comerciales registradas propiedad de Bluetooth SIG, inc. y su uso por parte de Husqvarna está sujeto a una licencia.

Sisukord

Definir a altura de corte
