MANUAL DE UTILIZARE LC 353iV HUSQVARNA

Introducere....517
Siguranță....520
Asamblarea....529
Functionarea....530
Întreținerea....535

Depanarea.... 536
Transportul, depozitarea și eliminarea....538
Date tehnice....539
Declaratie de conformitate CE....542
Mărci comerciale înregistrate....542

Introducere

Descrierea produsului

Produsul este o maşină rotativă pentru tuns gazonul controlată de un operator-pieton. Iarba se adună într-un colector de iarbă. Demontați colectorul de iarbă pentru a efectua descărcarea ierbii prin partea posterioară a maşinii. Atașați un kit de mărunțire (accesoriu) pentru a tăia iarba și a o transforma în îngrășământ.

Domeniul de utilizare

Utilizați produsul pentru a tăia iarba. Nu utilizați produsul pentru alte sarcini.

LC 347iVX LC 353iVX

1. Panoul de control
2. Maneta frânei de motor
3. Inhibitorul de pornire

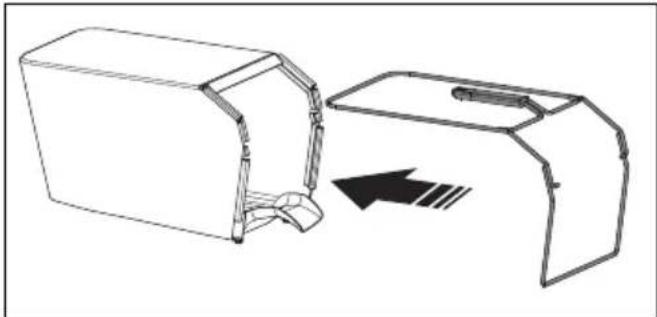

4. Colectorul de iarbă
5. Capac posterior
6. Cheie de siguranță
7. Rozetă pe mâner
8. Capac baterie
9. Control înălțime de tăiere
10. Buton ON/OFF (Pornire/oprire)

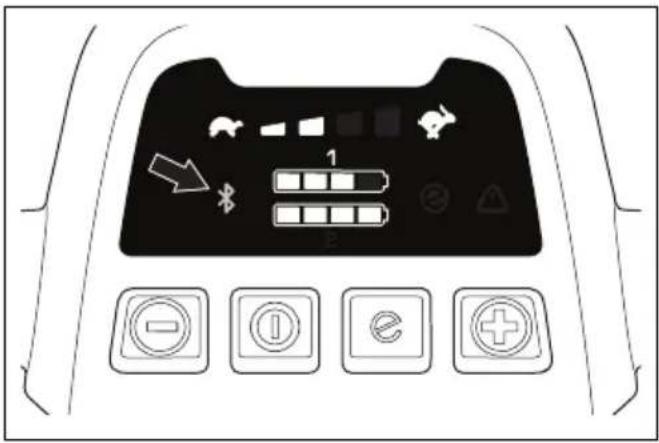

11. Indicator pentru tehnologia wireless Bluetooth®
12. Buton SavE
13. Indicator SavE

14. Indicator pentru baterie

15. Indicator pentru nivelul vitezei (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)

16. Buton pentru reducerea vitezei (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
17. Buton pentru mărirea vitezei (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
18. LED de eroare
19. Capac de tăiere
20. Manualul operatorului
21. Plăcuță de identificare

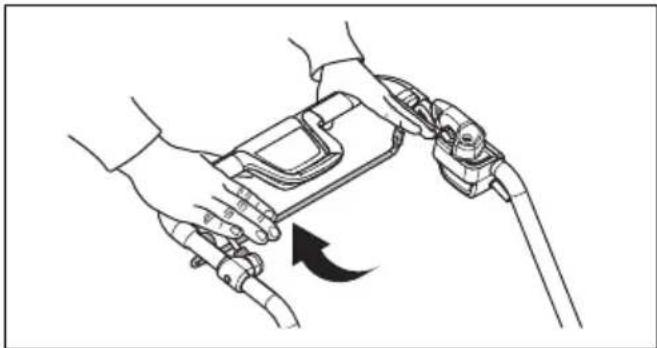

22. Manetă de transmisie (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
23. Încărcător de baterie (accesoriu)
24. Baterie (accesoriu)

Simbolurile de pe produs

AVERTISMENT!

Actionați cu grijă și utilizați corect produsul. Acest produs poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane.

Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeti instrucțiunile înainte de utilizare.

Țineți persoanele și animalele la o distanță sigură de zona de lucru.

Feriți-vă de obiectele proiectate sau care ricoșează.

Avertisment: Feriți-vă mâinile și picioarele de cuțitul rotativ.

Avertisment: Feriți-vă mâinile și picioarele de piesele rotative.

Scoateți cheia de siguranță înainte de a efectua lucrări de reparații sau de întreținere.

Nu expuneti la ploaie.

Produsul sau ambalajul produsului nu poate fi tratat ca deșeu menajer. Reciclați-l la un centru de reciclare pentru echipamente electrice și electronice.

Produsul este conform cu directivele CE aplicabile.

Produsul este conform cu directivele Uniunii Vamale Euroasiatice aplicabile.

Produsul este conform cu directivele UkrSEPRO aplicabile.

Produsul este conform cu directivele RCM aplicabile. Se aplică numai pentru AU/NZ

Emisia de zgomot în mediu, conform Directivei Europene 2000/14/CE și Regulamentului New South Wales din 2017 privind operațiunile de protecție a mediului (controlul zgomotului). Datele privind emisiile de zgomot pot fi găsite pe eticheta utilajului și la capitolul Date tehnice.

IPX1 Produsul este protejat de scurgere.

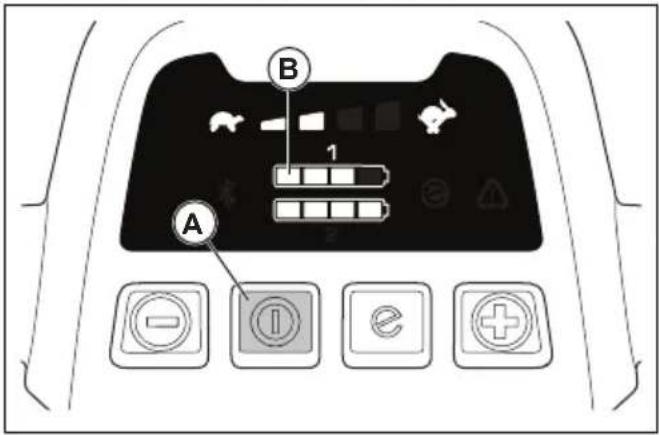

Procedură de pornire: apăsați butonul ON/OFF (Pornire/Oprire), slăbiți inhibitorul de pornire, împingeti în jos maneta frânei de motor.

Eliberați maneta frânei de motor pentru oprire.

Lent

Rapid

Cod scanabil

Nota: Celelalte simboluri/etichete de pe produs se referă la cerințele de certificare pentru anumite piețe.

Etichetele de pe produs

Feriți-vă mâinile și picioarele de cuțitele rotative.

Răspunderea pentru produs

Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător;
• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta;
• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta;
• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată;

Siguranță

Definitii privind siguranța

Avertismentele, atenționările și notele sunt utilizate pentru a

desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate.

ATENTIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

- Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza

vătămări corporale sau decesul.

- În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.

• Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-l și adresați-vă distribuitorului Husqvarna înainte de a continua.
• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile acestora.
• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și etichetele.
• Nu lăsați niciodată copiii sau persoanele nefamiliarizate cu aceste instrucțiuni să folosească aparatul. Este

posibil ca reglementările locale să limiteze vârsta operatorului

• Monitorizați permanent o persoană cu capacități fizice sau mentale reduce care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.
• Nu utilizati produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.
• Nu utilizați produsul dacă este defect.
• Nu modificati acest produs și nu îl utilizati dacă este posibil să fi fost modificat de către alte persoane.

Siguranța zonei de lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Înainte de a utiliza produsul, îndepărtați obiectele precum crengile, rămurelele și pietrele din zona de lucru.
• Obiectele care se lovesc de echipamentul de tăiere pot fi aruncate, provocând vătămări

corporale și pagube materiale. Țineți trecătorii și animalele la o distanță sigură de produs.

• Nu utilizați produsul pe vreme rea, de exemplu pe ceață, ploaie, vânt puternic, la temperaturi exterioare foarte scăzute și atunci când există riscul de descărcări electrice. Utilizarea produsului pe vreme nefavorabilă sau pe teren umed sau inundat este obositoare. Vremea nefavorabilă poate conduce la apariția de situații periculoase, de exemplu suprafețe alunecoase.
• Verificați dacă există persoane, obiecte și situații care pot împiedica funcționarea în siguranță a produsului.
• Atenție la obstacole, precum rădăcini, pietre, ramuri, gropi și şanțuri. În iarba înaltă se pot ascunde obstacole.
• Tunderea ierbii pe pante poate fi periculoasă. Nu tundeți pante excesiv de abrupte. Nu utilizați produsul pe pante cu înclinație mai mare de 15°
• Aveți foarte mare grijă atunci când schimbați direcția de deplasare pe pante. Utilizați produsul de-a curmezișul

pantei. Nu efectuați mișcări în sus și în jos.

- Procedați cu atenție atunci când vă apropiați de colțuri ascunse și de obiecte care blochează vederea.

Siguranța în lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări.
• Utilizați echipamentul personal de protecție. Consultați Echipament de protecție personală la pagina 524.
• Asigurați-vă că știți cum să opriți rapid motorul în caz de urgență.
• Nu utilizati produsul în ploaie sau în condiții de umezeală. Riscul de electrocutare crește dacă apa pătrunde în produs.
• Nu utilizați produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorrect se poate slăbi, provocând vătămări corporale.
• Asigurati-vă că lama nu lovește obiecte, precum pietre

și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc foarte ridicat de slăbire a cuțitului.

• Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Opriți motorul, rotiți cheia de siguranță la 0 și scoateți bateria. Examinați dacă produsul este deteriorat. Reparați defectiunile sau solicitați unui agent de service autorizat să le repare.
• Nu atașați niciodată maneta frânei de motor la mâner, în mod permanent, atunci când motorul este pornit.
• Pozitionați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte.
• Stati întotdeauna în spatele produsului atunci când îl utilizati.
• Mentineți toate roțile pe sol și țineți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.

• Nu înclinați produsul când motorul este pornit.

• Fiți atent atunci când trageți produsul în spate.

• Nu ridicati niciodată produsul când motorul este pornit. Dacă trebuie să ridicati produsul, mai întâi opriți motorul, rotiți cheia de siguranță la 0 și scoateți bateria.
• Nu mergeți cu spatele în timp ce utilizati produsul.
• Opriti motorul când traversați zone fără iarbă, de exemplu alei din pietriș, piatră și asfalt.
• Nu alergați cu produsul când motorul este pornit. Întotdeauna mergeti în timp ce utilizați produsul.
• Opriti motorul înainte de a schimba înălțimea de tăiere. Nu efectuați niciodată reglaje cu motorul pornit.
• Nu lăsați niciodată produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și asigurați-vă că echipamentul de tăiere nu se rotește.

Instrucțiuni de siguranță pentru utilizare

Echipament de protectie personală

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident.
  Distribuitorul vă poate ajuta să alegeți echipamentul corect.
• Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul descult.
• Utilizați pantaloni lungi, groși.
• Purtați mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere.

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizati un produs cu dispositive de siguranță deteriorate.
• Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați

agentul de service Husqvarna.

Verificarea capacului de tăiere

Capacul de tăiere reduce vibrățiile în produs și scade riscul de rănire de la cuțit.

- Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri.

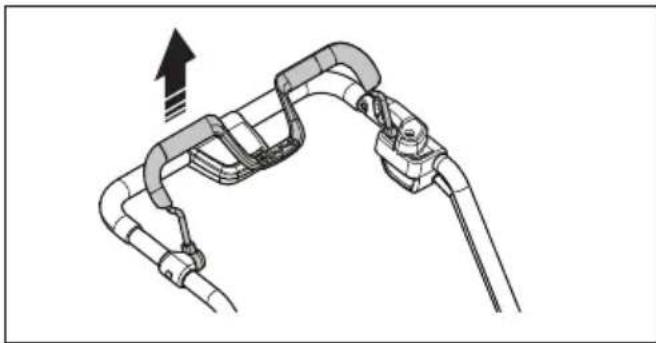

Cheie de siguranță

Cheia de siguranță este sub capacul bateriei. Cheia de siguranță conectează bateria care alimentează motorul cu energie.

• Porniți și opriți motorul pentru a verifica cheia de siguranță.
• În cazul în care cheia de siguranță funcționează corect, motorul pornește doar atunci când cheia de siguranță este în poziția 1.

Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește.

Pentru a efectua o inspecție a frânei de motor, porniți motorul și apoi eliberați maneta frânei de motor. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat Husqvarna să regleze frâna de motor.

Pentru examinarea inhibitorului de pornire

Verificați inhibitorul de pornire pentru a vă asigura că acesta împiedică funcționarea demarorului.

1. Împingeți maneta frânei de motor în direcția mânerului. Inhibitorul de pornire oprește mișcarea.

2. Împingeți inhibitorul de pornire în afară.

1. Eliberați inhibitorul de pornire și asigurați-vă că revine la poziția sa inițială.

Siguranța bateriei

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați numai baterii reîncărcabile Husqvarna ca sursă de alimentare pentru produsele Husqvarna asociate. Pentru a evita rănirea, nu folosiți bateria ca sursă de alimentare pentru alte dispozitive.
• Nu utilizați baterii nereîncărcabile.
• Risc de electrocutare. Nu conectați bornele bateriei la chei, monede, şuruburi sau alte metale. Aceasta poate cauza scurtcircuitarea bateriei.

• Nu puneti obiecte în fantele de aerisire a bateriei.

• Feriți bateria de lumina solară, de căldură sau de flăcări deschise. Bateria poate exploda și provoca arsuri și/sau arsuri chimice.

• Feriți bateria de ploaie și de condiții de umezeală.
• Feriți bateria de microunde și de înaltă presiune.
• Nu încercați să demontați sau să spargeți bateria.
• Dacă există scurgeri de lichid dintr-o baterie, nu lăsați lichidul să intre în contact cu pielea sau ochii. Dacă ați atins lichidul, curățați zona cu apă din abundență și consultați medicul.
• Utilizați bateria la temperaturi între -10°C și 40°C.
• Nu curățați niciodată bateria sau încărcătorul cu apă. Consultați Pentru a curăța bateria și încărcătorul la pagina 535.
• Nu utilizați o baterie defectă sau deteriorată.
• Depozitați bateriile la distanță de obiecte de metal, de exemplu cuie, monede, bijuterii.

Siguranța încărcătorului bateriei

AVERTISMENT: Înainte de a utiliza produsul, citiți

instrucțiunile de avertizare de mai jos.

• Utilizați numai încărcătoare de baterii QC pentru a încărca bateriile de schimb Husqvarna.
• Pericol de electrocutare sau de scurtcircuit. Nu puneti obiecte în fantele de aerisire a încărcătorului. Nu încercați să dezasamblati încărcătorul de baterii. Nu conectați bornele încărcătorului la obiecte metalice. Folosiți o priză de curent aprobată.
• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a scădea riscul de afecțiuni care pot conduce la vătămare sau la deces, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza produsul.

• Asigurați-vă periodic că cablul de alimentare al încărcătorului de baterii nu este deteriorat și că nu prezintă fisuri.

• Nu ridicati încărcătorul bateriei ținând de cablul de alimentare. Pentru a deconecta încărcătorul de baterii de la priza de perete, trageți de ștecăr. Nu trageți de cablul de alimentare.

• Tineți cablul de alimentare și prelungitoarele la distanță de apă, ulei și muchiile ascuțite. Asigurați-vă că acest cablu nu este prins în uși, garduri sau în alte locuri similare. În caz contrar, încărcătorul poate intra sub tensiune.
• Nu curățați încărcătorul de baterii folosind apă.

• Acest încărcător de baterii poate fi utilizat de către copiii cu vârsta peste 8 ani și de către persoane ce au capacități fizice, senzoriale sau mentale reduse sau care nu au experiența și cunoștințele necesare, dacă sunt supravegheate sau au primit instrucțiuni referitoare la utilizarea încărcătorului de baterii în siguranță și înțeleg riscurile implicate. Copiii nu trebuie să se joace cu încărcătorul de baterii.
  Curățarea și întreținerea nu se vor efectua de copii fără supraveghere.

• Nu încărcați baterii nere încărcabile în încărcătorul de baterii.

• Nu utilizati încărcătorul de baterii în apropiere de materiale inflamabile sau materiale care pot cauza coroziune. Nu acoperiți încărcătorul bateriei. În caz de fum sau de incendiu, scoateți ștecărul încărcătorului de baterii.
• Nu utilizați un încărcător de baterii defect sau deteriorat.
• Încărcați bateria numai în interior, într-o încăpere cu aerisire adecvată și departe de lumina soarelui. Nu încărcați bateria în medii umede.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

- Pentru a preveni pornirea accidentală în timpul operațiilor de întreținere, rotiți cheia de siguranță la 0 și scoateți bateria. Așteptați minimum 5 secunde înainte de a începe lucrările de întreținere.

• Efectuați lucrările de întreținere în mod corect pentru a prelungi durata de viață a produsului și reduce pericolul de accidente.
  Lucrările de reparații profesionale trebuie efectuate de un agent de service autorizat. Discutați cu agentul de service cel mai apropiat de dvs. pentru mai multe informații.

- Efectuați numai lucrările de întreținere care se regăsesc în acest manual al operatorului. Operațiile de service mai extinse trebuie efectuate de un agent de service autorizat.

- Puneti-vă mănuși de protecție rezistente atunci când utilizati echipamentul de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

- Mențineți tăișurile de tăiere ascuțite și curățate pentru performanță și siguranță optimă.

- Permiteți agentului de service să verifice periodic produsul și să efectueze reglajele și reparațiile necesare.

- Înlocuiti piesele deteriorate, uzate sau defecte.

- Respectați instrucțiunile privind modul de schimbare a accesoriiilor. Utilizați numai

accesoriile furnizate de producător.

- Atunci când nu este în funcțiune, păstrați produsul, bateria și încărcătorul în

interior, într-un loc uscat și încuiat. Asigurați-vă că persoanele neavizate și copiii nu au acces la produs, la baterie sau la încărcător.

Asamblarea

Introducere

AVERTISMENT: Înainte de a asambla produsul, citiți capitolul privind siguranța.

AVERTISMENT: Pentru a preveni pornirea accidentală în timpul asamblării, rotiți cheia de siguranță la 0, scoateți bateria și așteptați minimum 5 secunde.

Pentru a regla mânerul

1. Slăbiți butoanele inferioare.
2. Deplasați butoanele spre capătul inferior al canelurilor de pe partea stângă și de pe partea dreaptă a produsului.

1. Setați înălțimea mânerului într-una dintre cele 2 poziții disponibile.
2. Deplasați butoanele în sus în direcția mânerului, până când acestea se opresc și se aude un clic.

CLICK!

1. Strângeti rozetele până la capăt.

Asamblarea colectorului de iarbă

1. Prindeți cadrul colectorului de iarbă de sacul de iarbă, cu partea rigidă a sacului în jos. Mențineți mânerul cadrului deasupra sacului de iarbă.

1. Ataşati partea inferioară a cadrului colectorului de iarbă în canelura de pe partea inferioară a colectorului de iarbă.
2. Prindeți sacul de iarbă de cadrul colectorului de iarbă cu ajutorul clemelor.

1. Ridicati capacul posterior.
2. Fixați colectorul de iarbă de marginea superioară a carcasei.
3. Introduceți partea inferioară a colectorului de iarbă în canalul de evacuare a ierbii.

Pentru asamblarea obturatorului pentru resturi vegetale (accesoriu)

1. Ridicati capacul posterior și scoateți colectorul de iarbă.
2. Introduceți obturatorul pentru resturi vegetale în canalul colector.

1. Înlocuți cuțitul obișnuit cu un cuțit de mărunțire care este furnizat în kitul de mărunțire. Consultați Demontarea și înlocuirea cuțitului la pagina 536.

Functionarea

Introducere

AVERTISMENT: înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța.

Husqvarna Connect

Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna:

• Informații pe larg despre produs.
• Informații despre piese pentru produse și service și asistență pentru acestea.

Pentru a începe să utilizați Husqvarna Connect

1. Descârcați aplicația Husqvarna Connect pe dispozitivul dvs. mobil.
2. Înregistrati-vă în aplicația Husqvarna Connect.
3. Urmati paşii cu instrucțiuni din aplicația Husqvarna Connect pentru a conecta și înregistra produsul.

Simbolul pentru tehnologia wireless Bluetooth® se aprinde când dispozitivul dvs. mobil este conectat la produs.

Pentru a așeza produsul în poziția de funcționare

1. Pliati mânerul în poziție verticală.

1. Deplasa ti butoanele în sus în direcția mânerului, până când acestea se opresc și se aude un clic.

CLICK!

1. Strângeti rozetele până la capăt.

Pentru a seta înălțimea de tăiere

Înălțimea de tăiere poate fi reglată pe 6 nivele.

1. Deplasați în jos pârghia pentru înălțimea de tăiere, pentru a reduce înălțimea de tăiere.

2. Deplasa ți în sus pârghia pentru înălțimea de tăiere, pentru a mări înălțimea de tăiere.

ATENTIE: Nu setați o înălțime de tăiere prea scăzută. Cuțtele pot atinge solul dacă suprafața gazonului nu este plană.

Bateria

AVERTISMENT: Înainte de a utiliza bateria, trebuie să citiți și să înțelegeți capitolul privind siguranța. Trebuie, de asemenea, să citiți și înțelegeți informațiile din manualul operatorului privind bateria și încărcătorul.

Starea bateriei

Afişajul arată capacitatea rămasă a bateriei și dacă există probleme cu aceasta. Capacitatea bateriei este afişată timp de 5 secunde după ce produsul este oprit sau după ce este apăsat butonul indicatorului. Simbolul de avertisment de pe baterie se aprinde când apare o eroare. Consultați Bateria la pagina 536.

1 2 3 4

Lumini LED	Stare baterie
Toate LED-urile sunt aprinse	Complet încărcată (75 - 100 %)
Sunt aprinse LED-urile 1, 2 și 3	Bateria este încărcată în proporție de 50 - 75 %
Sunt aprinse LED-urile 1 și 2	Bateria este încărcată în proporție de 25 - 50 %
Lumini LED Stare baterie
Este aprins LED-ul 1 Bateria	este încărcată în proporție de 0-25 %
LED-ul 1 se aprinde inter- mitent	Bateria este descărcată.Încărcați bateria.

Încărcarea bateriei

Încărcați bateria înainte de prima utilizare. Bateria este încărcată în proporție de doar 30 % la livrarea către client.

Nota: Încărcătorul trebuie conectat la o sursă de alimentare având tensiunea și frecvența specificate pe plăcuța de identificare.

Bateria nu se încarcă dacă temperatura acesteia este mai mare de 50° C. Încărcătorul de baterii reduce temperatura bateriei înainte de a începe încărcarea.

1. Conectați un capăt al cablului de alimentare al încărcătorului la mufa acestuia.
2. Conectați celălalt capăt al cablului de alimentare al încărcătorului la o priză de curent cu împământare. LED-ul de pe încărcătorul bateriei se aprinde o singură dată, în culoarea verde.

1. Introduceți bateria în încărcătorul aferent. Lumina verde de pe încărcător se aprinde atunci când bateria este conectată corect la încărcător.

1. Atunci când toate LED-urile de pe baterie sunt aprinse, bateria este încărcată complet. Încărcați bateria timp de maximum 24 de ore.

2. Pentru a decupla încărcătorul de baterii de la priza de curent, trageti de ștecher și nu de cablul de alimentare.

3. Scoateți bateria din încărcător.

Nivelul de încărcare a bateriei

O baterie Husqvarna Li-ion poate fi încărcată sau utilizată la toate nivelurile de încărcare. Bateria nu se deteriorează. O baterie complet încărcată nu-și reduce nivelul de încărcare atunci când este lăsată în încărcător.

Afişaj LED Nivelul de încărcare
LED-ul 1 se aprinde inter- mitent	0%-25%
LED-ul 1 este aprins, LED-ul 2 se aprinde inter- mitent	25%-50%
LED-urile 1 și 2 sunt aprin- se, LED-ul 3 se aprinde intermitent	50%-75%
LED-urile 1, 2 și 3 sunt aprinse, LED-ul 4 se aprinde intermitent	75%-100%
LED-urile 1, 2, 3 și 4 sunt aprinse	Încărcată complet

Pornirea produsului

1. Deschideti capacul bateriei.
2. Introduceți o baterie încărcată în unul dintre suporturile pentru baterii. Pentru o durată mai lungă de funcționare, puneți a doua baterie încărcată în celălalt suport pentru baterii.
3. Rotiți cheia de siguranță la 1.

1. Stati în spatele produsului.

2. Apăsați butonul ON/OFF (Pornire/oprire) (A) de pe panoul de control. Afișajul se aprinde. Indicatorul bateriei (B) indică nivelul de încărcare al celor 2 baterii. Numărul de baterii care funcționează este afișat lângă indicatorul bateriei. Pentru modelele LC 347iV, LC 347iVX, LC 353iV, LC 353iVX, afișajul indică, de asemenea, viteza setată.

B 1 A

1. Slăbiti inhibitorul de pornire.

1. Împingeți maneta frânei de motor în direcția mânerului.

Utilizarea transmisiei pe roți LC 347iV, LC 347iVX, LC 353iV, LC 353iVX

- Trageți maneta de transmisie în direcția mânerului pentru a porni transmisia.

- Apăsați pe + și pe - de pe panoul de control, pentru a seta viteza de transmisie în 4 trepte.

- Eliberați maneta de transmisie pentru a dezactiva transmisia, de exemplu atunci când vă apropiati de un obstacol.

Utilizarea funcției

Produsul are o funcție de economisire a bateriei () care îi asigură o durată mai lungă de funcționare.

1. Apăsați butonul (A) pentru a porni funcția. Simbolul (B) de pe afișaj se aprinde.
2. Apăsați din nou butonul pentru a opri funcția. Simbolul (B) de pe afișaj se stinge.

A B 1 2 e A

Funcția se dezactivează automat când condițiile la sol impun să se folosească mai multă putere. Funcția se

activează din nou automat când condițiile la sol permit acest lucru.

Functionarea cu sarcină ridicată

Atunci când produsul taie iarbă lungă sau umedă, motorul își mărește automat turația. Motorul revine la modul standard când sarcina ridicată nu mai este necesară.

Oprirea produsului

Produsul se opreşte automat dacă nu-l utilizați timp de 10 minute. Rotiți întotdeauna cheia de siguranță la 0 înainte să lăsați produsul să iasă din câmpul vizual.

1. Eliberați maneta frânei de motor pentru a opri motorul.

1. Apăsați butonul ON/OFF (Pornire/oprire) de pe panoul de control. Toate luminile LED și simbolurile de pe afișaj se sting.

1. Deschideți capacul bateriei și rotiți cheia de siguranță la 0.

1. Pentru a scoate bateria, apăsa și cele 2 butoane de eliberare și trageți bateria în afară.

1. Încărcați bateria dacă este slabă. Pentru mai multe informații, consultați Încărcarea bateriei la pagina 532.

Pentru a obține rezultate bune

• Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită.
• Nu tăiați niciodată mai mult de 13 din lungimea ierbii. Inițial, tundeți cu o înălțime mare de tăiere. Verificați rezultatul și coborâți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar.
• Tăiați de fiecare dată în altă direcție, pentru a preveni formarea de dungi pe gazon.

Tăierea ierbii fără a instala colectorul de iarbă sau obturatorul pentru resturi vegetale

• Ridicați capacul posterior și scoateți colectorul de iarbă.
• Dacă obturatorul pentru resturi vegetale și cuțitul de mărunțire sunt atașate, îndepărtati-le.
• Închideți capacul posterior, înainte de utilizarea produsului.

Atunci când utilizați produsul, iarba tăiată este evacuată pe sub capacul posterior.

Întreținerea

Introducere

AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța.

Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați

acestuia informații cu privire la cel mai apropiat agent de service.

Program de întreținere

Intervalele de întreținere sunt calculate având în vedere o utilizare zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic.

Pentru operațiile de întreținere marcate cu *, consultați instrucțiunile din Instrucțiuni de siguranță pentru utilizare la pagina 524.

	La fieca-re utiliza-re	Lunar	În fiecare sezon
Efectuați o inspecție generală X
Curățați produsul X
Verificați inhibitorul de pornire * X
Asigurați-vă că dispozitivele de siguranță de pe produs nu sunt defecte *	X
Examinați echipamentul de tăiere X
Examinați capacul de tăiere * X
Verificați maneta frânei de motor * X
Asigurați-vă că butonul de pornire/oprire funcționează corect și nu este defect	X
Verificați dacă bateria este deteriorată X
Verificați nivelul de încărcare a bateriei X
Asigurați-vă că butoanele de eliberare de pe baterie funcționează corect și că bateria este fixată în produs	X
Verificați dacă încărcătorul de baterii nu prezintă deteriorări și asigurați-vă că funcționează corect.		X
Examinați conexiunile dintre baterie și produs. Examinați, de asemenea, cone-xiunea dintre baterie și încărcător.			X

Pentru a efectua o inspectie generală

• Asigurați-vă că şuruburile și piulițele produsului sunt strânse.
• Asigurați-vă că cablurile de pe produs nu sunt într-o poziție în care să poată fi deteriorate.

Curățarea produsului

• Curățați componentele din plastic cu o cârpă curată și uscată.
• Nu utilizați apă pentru a curăța produsul. Apa poate pătrunde în baterie sau în motor și poate provoca scurtcircuite sau poate avaria produsul.

• Nu utilizati o instalație de spălare cu presiune ridicată pentru a curăța produsul.

• Nu stropiți niciodată direct motorul cu apă.

• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.

Pentru a curăța bateria și încărcătorul

ATENTIE: Nu curățați niciodată bateria sau încărcătorul cu apă.

• Asigurați-vă că bateria și încărcătorul sunt curate și uscate înainte să introduceți bateria în încărcător.
• Curățați bornele bateriei cu aer comprimat sau cu o cârpă moale și uscată.

- Curățați suprafețele bateriei și încărcătorul cu o cârpă moale și uscată.

Pentru a examina echipamentul de tăiere

AVERTISMENT: Pentru a preveni pornirea accidentală, rotiți cheia de siguranță la 0, scoateți bateria și așteptați cel puțin 5 secunde.

AVERTISMENT: Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a identifica eventuale deteriorări sau crăpături. Înlocuți întotdeauna un echipament de tăiere deteriorat.

2. Observați cuțitul pentru a vedea dacă este deteriorat sau tocit.

Nota: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascută, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească, înlocuiți cuțitul deteriorat. Solicitați centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită.

Demontarea și înlocuirea cuțitului

1. Blocati cuțitul cu o bucată de lemn.

1. Scoateți bolțul cuțitului.

2. Demonta ti cuțitul.

3. Examinați suportul cuțitului și bolțul acestuia pentru a vedea dacă există deteriorări.
4. Examinați arborele motorului, pentru a vă asigura că nu s-a îndoit.
5. Când montați un cuțit nou, îndreptați capetele oblice ale cuțitului în direcția capacului de tăiere.

1. Asigurați-vă că lama este aliniată cu centrul arborelui motorului.
2. Blocați cuțitul cu o bucată de lemn. Montați șaiba elastică și strângeți bolțul și șaiba la un cuplu cuprins între 23 -28 Nm.

1. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește liber.

AVERTISMENT: Purtați mănuși de protecție rezistente. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Porniți produsul pentru a efectua un test al cuțitului. Dacă acesta nu este fixat corect, produsul vibrează sau rezultatele sunt nesatisfăcătoare.

Depanarea

Bateria

LED pe baterie Erori posibile Procedură posibilă
LED-ul verde se aprinde intermitent	Tensiunea bateriei este redusă încărcați bateria. Consultați pagina 532.Încărcarea bateriei la
LED-ul de eroare se aprinde intermitent	Bateriei este aproape descărcată încărcați bateria. Consultați Bateria la pagina 536.
	Temperatura din mediul de lucru este prea mare sau prea mică
	Supratensiune Verificați dacă tensiune a rețelei de alimentare este la fel cu cea indicată pe plăcuța de identificare de pe produs.
LED-ul de eroare este aprins	Diferență prea mare între baterii (1 V)

Încărcător pentru acumulator

LED-ul de pe încăr-cătorul de baterii	Erori posibile Procedură posibilă
LED-ul de eroare se aprinde intermitent	Temperatura din mediul de lucru este prea mare sau prea mică	Utilizați încărcătorul de baterii la temperaturi între 5 °C și 40 °C.
LED-ul de eroare es-te aprins		Discutați cu un agent de service autorizat

Panoul de control

Tastatură Cod de oreare (nu-măr de aprinderi intermitente)		Erori posibile Acțiune posibilă
LED-ul de oreare se aprinde intermi-tent	3	Motorul este supraîncărcat	Măriți înălțimea de tăiere. Consultați Pentru a seta înălțimea de tăiere la pagi-na 531.
	5 Turația motorului scade preamult și motorul se oprește
	10 Controlul motorului este preafierbinte		Opriți motorul și așteptați până când acesta se răcește
	2 Lama este blocată	Pentru a preveni pornirea accidentală, rotiți cheia de siguranță la 0, scoateți ba-teria și așteptați cel puțin 5 secunde. Asi-gurați-vă că cuțitul se poate roti liber. Dacă problema persistă, discutați cu un agent de service autorizat
	9 Eroare la nivelul bateriei sau nu există semnal de la baterie		Instalați bateria corect în produs și exa-minați conectorul bateriei. Dacă LED-ul de eroare de pe baterie se aprinde inter-mitent, consultați Bateria la pagina 531.
Produsul se oprește	8 Bateriei este aproape descăr-cată		Încărcați bateria. Consultați încărcarea bateriei la pagina 532.
	0 Defecțiune la nivelul conecto-rului bateriei		Examinați conectorul bateriei
Tastatură Cod de eroare (nu-măr de aprinderi intermitente)	Erori posibile Acțiune posibilă
Alte erori	Dacă alte apar erori, rotiți cheia de siguranță la 0, scoateți bateria și contactați un agent de ser-vice autorizat.

Transportul, depozitarea și eliminarea

Introducere

AVERTISMENT: Pentru a preveni pornirea accidentală în timpul transportului, rotiți cheia de siguranță la 0, scoateți bateria și așteptați minimum 5 secunde.

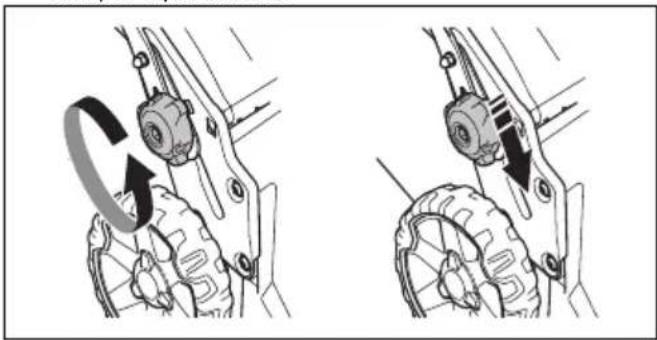

Aşezarea produsului în poziția pentru transport

1. Slăbiti butoanele inferioare.

2. Deplasați butoanele spre capătul inferior al canelurilor de pe partea stângă și de pe partea dreaptă a produsului.

1. Pliati mânerul în față.

1. Scoateți colectorul de iarbă.

Transportul

• Cerințele din legislația privind bunurile periculoase se aplică pentru bateriile Li-ion incluse.
• Pentru transporturile comerciale cerințele speciale de pe ambalaj și etichete trebuie respectate.
• Respectați cu atenție reglementările privind materialele periculoase atunci când pregătiți produsul pentru transport. Pot exista reglementări locale aplicabile.
• Înainte de transport scoateți întotdeauna bateria.
• Aplicați bandă pe bornele bateriei și asigurați-vă că aceasta nu se poate deplasa în timpul transportului.
• Fixați produsul în timpul transportului.

Depozitarea

• Înainte de depozitare scoateți întotdeauna bateria.
• Pentru a preveni accidentele, asigurați-vă că bateria nu este conectată la produs în timpul depozitării.

• Păstrați încărcătorul într-un spațiu închis și uscat.

• Păstrați bateria și încărcătorul de baterie într-un spațiu uscat unde nu pătrunde umezeala sau înghețul.

• Deconectați bateria de la încărcător în timpul depozitării.
• Nu depozitați bateria într-un loc unde poate apărea electricitatea statică. Nu depozitați bateria într-o cutie metalică.
• Păstrați bateria într-un loc unde temperatura este cuprinsă între 5 °C și 25 °C și departe de lumina soarelui.
• Păstrați încărcătorul de baterii într-un loc unde temperatura este cuprinsă între 5 °C și 45 °C și departe de lumina soarelui.
• Asigurați-vă că bateria este încărcată în proporție de 30 % - 50 % înainte de a o depozita pe o perioadă lungă.
• Păstrați produsul, bateria și încărcătorul de baterii într-un loc încuiat, la care nu au acces copiii și persoanele neavizate.
• Curățați produsul și efectuați un service complet înainte de a depozita produsul pentru o perioadă lungă de timp.

menajer. Trebuie trimis la un centru de reciclare corespunzător pentru recuperarea echipamentelor electrice și electronice.

Asigurându-vă că aveți grijă de acest produs în mod corect, puteți contribui la neutralizarea impactului negativ potențial asupra mediului înconjurător și asupra persoanelor; în caz contrar, putând conduce la gestionarea incorectă a deșeurilor acestui produs. Pentru informații mai detaliate referitoare la reciclarea acestui produs, contactați autoritățile, serviciul pentru deșeuri menajere sau magazinul de unde ați achiziționat produsul.

Simbolurile de pe produs sau de pe ambalajul acestuia indică faptul că acest produs nu poate fi tratat ca deșeu

Date tehnice
Date tehnice

	LC 247iX/LC 247i LC 3	47iVX/LC 347iV LC 35	iVX/LC 353iV
Motor de tăiere
Tip de motor BLDC (fără perii) 36	V	BLDC (fără perii) 36 V	BLDC (fără perii) 36 V
Turația motorului - SavE, rot/min 2600 2600 2600
Turația motorului - Valoarea nominală, rot/min	3000 3000 3000
Turația motorului - Sarcină ridicată, rot/min 3500 3500 3500
Putere motor - Valoare max., kW 0,96 0,96 1,05
Putere motor - Valoare nominală, kW 0,75 0,75 0,9
Motorul de antrenare
Putere motor - Valoare nominală, kW N/A 0,25 0,25
Viteză de deplasare independentă, km/h N/A 3 - 4,5 3 - 4,5
Nivelurile de reglare a vitezei N/A 4 4
Greutate
Greutate fără baterie, kg 24 26 28
Baterie
	LC 247iX/LC 247i LC 347iVX/LC 347iV LC 358iVX/LC 353iV
Tip de baterie Serie baterie Husq-	varna	Serie baterie Husq-varna	Serie baterie Husq-varna
Timp funcționare baterie
Durata de utilizare a bateriei, min, (funcționa-re liberă) cu funcția SavE activată, cu o bate-rie Husqvarna de 5,2 Ah (Bli200).	43 43 32
Durata de utilizare a bateriei, min, (funcționa-re liberă) cu modul standard activat, cu o ba-terie Husqvarna de 5,2 Ah (Bli200).	30 30 20
Emisii de zgomot61
Nivel de putere acustică măsurat dB(A) 94 94	97
Nivel de putere acustică garantat LWA dB(A) 95 95 98
Niveluri de zgomot62
Nivel de presiune a sunetului la urechea ope-ratorului, dB(A)	82 82 86
Niveluri de vibrații63
Mâner, m/s2	0,42 0,42 2,64
Echipament de tăiere
Înălțime de tăiere, mm 20-75 mm 20-75 mm 20-75 mm
Lățime de tăiere, cm 47 47 53
Standard lamă Colectare	5905934-10	Colectare5905934-10	Colectare5940757-10
Accesoriu lamă Mărunțire	5907010-10	Mărunțire5907010-10	Mărunțire5950072-10
Capacitate colector de iarbă, litri 55 55 60

Date de frecvență radio pentru Bluetooth®	LC 247iX LC 347iVX LC	353iVX
Bandă de frecvență, GHz 2,4-2,4835	2,4-2,4835 2,4-2,4835
Putere de ieșire, max. dBm	4	4	4
Baterii aprobate Tip Capacitate	baterie,	Ah	Tensiune, V Greutate, lb/kg
BLi20 Litiu-ion 4,0 36 2,6/1,2
BLi200 Litiu-ion 5,2 36 2,8/1,3
BLi300 Litiu-ion 9,4 36 4,1/1,9

Încărcătoarele aprobate pentru bateriile specificate, BLi Tensiune de intrare, V	Frecvență, Hz Putere, W
QC80 100-240 50-60 80
QC80F 12 0 80
QC250 100-240 50-60 250
QC330 100-240 50-60 330
QC500 100-240 50-60 500

Declaratie de conformitate CE

Declaratie de conformitate CE

Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: [phone], declară că mașina pentru tuns gazonul Husqvarna LC 247i, LC 247iX, LC 347iV, LC 347iVX, LC 353iV, LC 353iVX începând cu anul 2018, respectă cerințele DIRECTIVEI CONSILIULUI:

• din 8 iunie 2011 privind „restrictiile de utilizare a anumitor substanțe periculoase” 2011/65/UE.
• din 17 mai 2006 „referitoare la utilaje” 2006/42/CE
• din 26 februarie 2014 „referitoare la compatibilitatea electromagnetică” 2014/30/UE
• din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător” 2000/14/CE

Informațiile privind emisiile de zgomot sunt specificate în secțiunea Date tehnice.

Au fost aplicate următoarele standarde:

EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6,

ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581

În absența altor indicații, standardele menționate mai sus reprezintă cele mai recente versiuni publicate.

Organismul notificat: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala a efectuat evaluarea conformităii potrivit Anexei VI din directiva 2000/14/CE.

Huskvarna, 2020-04-22

$$ \Delta \operatorname {J u u} $$

Claes Losdal, Director de Dezvoltare/Produse pentru grădină (reprezentant autorizat al Husqvarna AB și responsabil cu documentația tehnică)

Mărci comerciale înregistrate

Marca și siglele Bluetooth® sunt mărci comerciale înregistrate ale Bluetooth SIG, inc, iar utilizarea lor de Husqvarna se face sub licență.

Содержание
