Sissejuhatus

Toote kirjeldus

Tooteks on lükatav ja pöörlev muruniiduk. Muru kogutakse rohukogurisse. Kui soovite, et muru väljutataks tagant, eemaldage rohukogur. Selleks et muru lõigataks väetiseks, paigaldage multšimiskomplekt (lisavarustus).

Kasutusotstarve

Kasuta toodet muru pügamiseks. Ära kasuta toodet muude tööde tegemiseks.

LC 347iVX LC 353iVX

1. Juhtpaneel
2. Mootori pidurikäepide
3. Käivitustõkesti
4. Rohukogur
5. Tagumine kate
6. Ohutuslüliti
7. Juhtraua nupp
8. Akukate
9. Lõikekõrguse regulaator

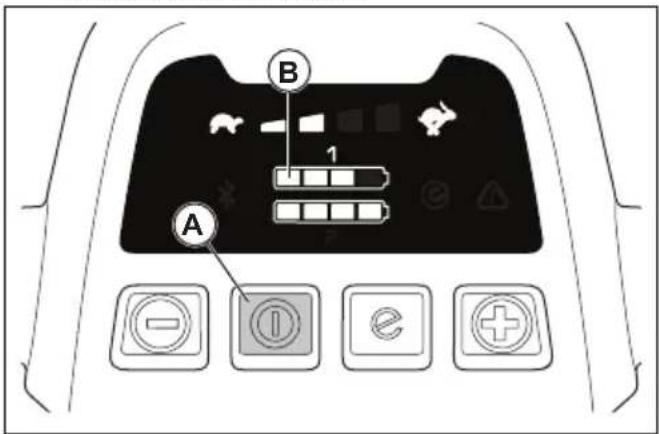

10. Sisse- ja väljalülitusnupp

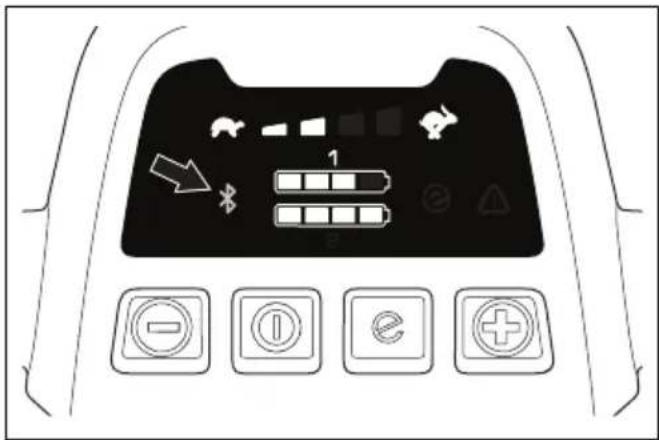

11. Juhtmeta Bluetooth®-tehnoloogia näidik

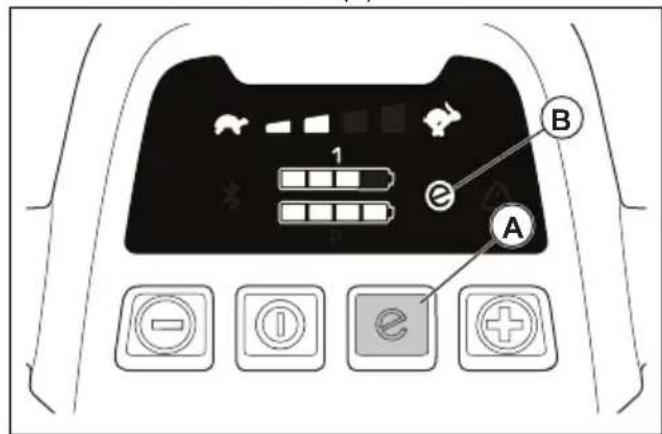

12. SavE-nupp
13. SavE-näidik

14. Akunäidik

15. Kiirusenäidik (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)

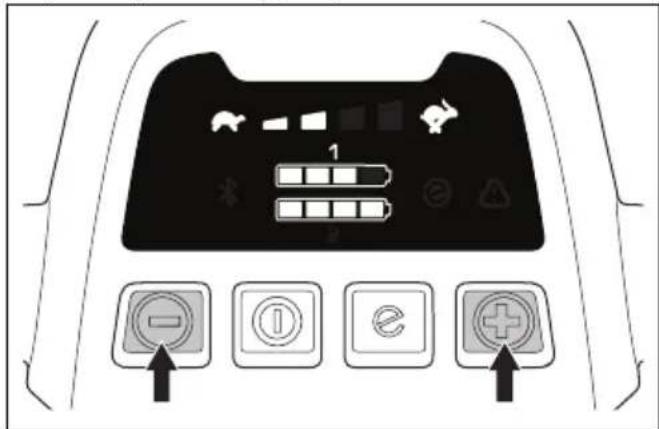

16. Kiiruse vähendamise nupp (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
17. Kiiruse suurendamise nupp (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
18. Törke LED-tuli
19. Lõikekorpus
20. Kasutusjuhend
21. Andmesilt
22. Veo käepide (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
23. Akulaadija (lisatarvik)
24. Aku (lisatarvik)

Sümbolid seadmel

HOIATUS! Olge ettevaatlik ja kasutage toodet õigesti. Seade võib põhjustada kasutaja või kõrvaliste isikute ohtliku kehavigastuse või surma.

Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et köik juhised oleksid täiesti arusaadavad.

Teised inimesed ja loomad peavad viibima tööalast ohutus kauguses.

Olge ettevaatlik - lenduvad esemed ning tagasipõrkumise oht.

Hoiatus! Hoidke käed ja jalad pöörlevast terast eemal.

Hoiatus! Hoidke käed ja jalad pöörlevatest osadest eemal.

Enne remondi- või hooldustöö alustamist eemaldage ohutusvõti.

Ärge jätke vihma kätte.

Toode või toote pakend ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete ringlussevõtukeskusess e.

See seade vastab kehtivatele EÜ direktiividele.

See seade vastab kehtivatele Euraasia Tolliliidu direktiividele.

See seade vastab kehtivatele UkrSEPRO direktiividele.

Keskkonda paisatava müra tase vastab

Euroopa direktiivi 2000/14/EÜ ja Uus Lõuna-Walesi seaduse „Protection of the Environment Operations (Noise Control) Regulation 2017“ nõuetele. Mürataseme andmed on toodud seadme sildi ja peatükis Tehnilised andmed.

IPX1 Toode on pritsmekindel.

Käivitamine: vajutage nuppu ON/

OFF, avage käivitustakisti, lükake

Märkus: Ülejäänud seadmel toodud sümbolid/tähised vastavad teatud riikides kehtivatele sertifitseerimisnõuetele.

Silt seadmel

Hoidke käed ja jalad pöörlevatest teradest eemal.

Tootevastutus

Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
• toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult.
  Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.
• Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.
• Olge alati ettevaatlik ja kasutage tervet möistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.
• Arvestage, et teiste isikute ja nende varaga seotud önnetuste korral kannab vastutust seadme kasutaja.

• Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.

• Ärge kunagi lubage lastel või nende juhistega mittetutvunud inimestel seadet kasutada.
  Kohalikud kehtivad eeskirjad võivad piirata kasutaja lubatud vanust

• Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all.
  Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid.
  Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.
• Ärge kasutage toodet, kui see on kahjustatud.
• Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud.

Tööala ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

- Enne toote kasutamist eemaldage tööalalt oksad ja kivid.

• Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada.
  Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.

- Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu).

- Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.

- Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.

- Muru niitmine kallakutel võib olla ohtlik. Ärge niitke väga järskudel nõlvadel. Ärge kasutage toodet alal, mille kalle ületab 15°

- Kaldpinnal suunda muutes olge äärmiselt ettevaatlik. Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.

- Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses.

Tööohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid Ik 193.
• Veenduge, et teate, kuidas hädaolukorras mootorit kiiresti seisata.
• Toodet ei tohi kasutada vihma käes või märjas keskkonnas. Toote sisse pääsenud vesi suurendab elektrilöögi ohtu.
• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.
• Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni

ja suurt lõiketera lahtitulemise ohtu.

• Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Seisake mootor, keerake ohutuslüliti asendisse 0 ja eemaldage aku. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas.
• Kui mootor töötab, ärge kinnitage kunagi mootori pidurikäepidet püsivalt käepideme külge.
• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.
• Toote kasutamisel hoidke mölema käega käepidemest ja köik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal.
• Kui mootor on käivitatud, ärge kallutage toodet.
• Olge toote tagasisuunas tömbamisel ettevaatlik.
• Kui mootor on käivitatud, ärge töstke toodet. Kui teil on vaja toode üles tösta, seisake

esmalt mootor, keerake ohutuslüliti asendisse 0 ja eemaldage aku.

• Ärge köndige toote kasutamise ajal tagurpidi.
• Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusa-, kivi- ja asfaltkattega teedel.
• Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal köndige.
• Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.
• Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks.

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

- Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüüja poole.

• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.
  • Kandke tugevaid pikki pükse.
• Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta.

Lõikeosa katte kontrollimine

Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

- Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

Ohutuslüliti

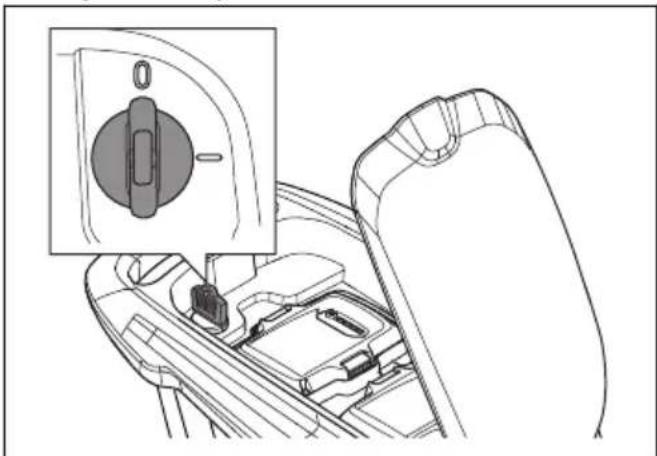

Ohutuslüliti asub akukaane all. Ohutuslüliti abil ühendatakse aku, mis varustab mootori toitega.

• Ohutuslüliti kontrollimiseks käivitage ja seisake mootor.
• Kui ohutuslüliti on töökorras, siis käivitub mootor üksnes ohutuslüliti keeramisel asendisse 1.

Mootoripiduri kontrollimiseks käivitage mootor ja vabastage mootori pidurikäepide. Kui mootor kolme sekundi jooksul ei seisku, laske mootoripidurit

Husqvarna volitatud hooldustöökojas reguleerida.

Käivitustõkesti kontrollimine

Kontrollige, kas käivitustõkesti takistab mootori tööd.

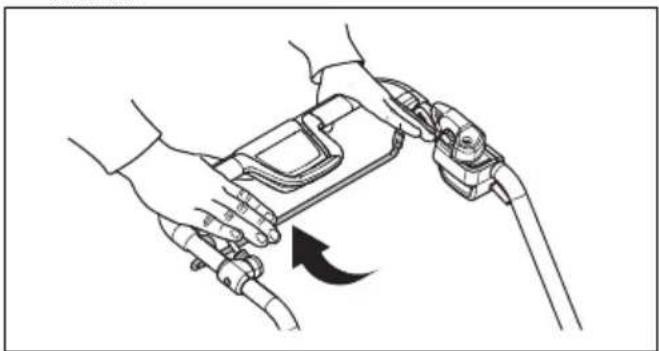

1. Lükake mootori pidurikäepidet juhtraua suunas. Käivitustõkesti peatab liikumise.

2. Lükake käivitustõkesti välja.

1. Laske käivitustõkesti lahti ja veenduge, et see läheks tagasi lähteasendisse.

Aku ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

- Kasutage seotud Husqvarna toodete toiteallikana alati

üksnes Husqvarna taaslaetavaid akusid. Kehavigastuse vältimiseks ärge kasutage akut muude seadmete toiteallikana.

• Ärge kasutage mittetaaslaetavaid akusid.
• Elektrilöögioht! Ärge ühendage akuklemme võtmete, müntide, kruvide või muude metallesemetega. See võib tekitada akus lühise.

- Ärge asetage esemeid aku öhuavade sisse ja ette.

- Vältige aku kokkupuudet otsese päikesevalguse, kuumuse ja lahtise leegiga. Aku võib plahvatada ja põhjustada põletusi ja/või keemilisi põletusi.

- Vältige aku kokkupuudet vihma ja märja keskkonnaga.

- Vältige aku kokkupuudet mikrolainete ja körgsurvega.

- Ärge demonteerige ega löhkuge akut.

- Aku lekke korral vältige vedeliku kokkupuudet keha ja silmadega. Kui vedelik satub kehale, puhastage kokkupuutunud ala rohke veega ja seejärel pöörduge arsti poole.

- Kasutage akut keskkonnas, mille temperatuur jääb vahemikku –10 kuni 40 °C.

• Ärge puhastage akut või akulaadijat veega. Vt jaotist Aku ja akulaadija puhastamine Ik 203.
• Ärge kasutage defektset või kahjustatud akut.
• Ladustage akusid metallesemetest (nt naelad, mündid, ehted) eemal.

Akulaadija ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage Husqvarna asendusakude laadimiseks ainult QC akulaadijaid.
• Elektrilöögi ja lühise oht. Ärge asetage esemeid laadija öhuavade sisse ja ette. Ärge püüdke akulaadijat lahti monteerida. Ärge ühendage laadija klemme metallesemete külge. Kasutage heakskiidetud vörgupistikupesa.
• Seade tekitab töötades elektromagnetvälja. Teatud tingimustel vöib väli häirida aktiivsete vöi passiivsete meditsiiniliste implantaatide tööd. Raskete vöi surmaga lõppevate kahjustuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada

enne selle toote kasutamist nõu oma arsti ja implantaadi valmistajaga.

• Kontrollige regulaarselt, kas akulaadija toitejuhe on kahjustada saanud ja kas sellel on pragusid.
• Ärge tõstke akulaadijat toitejuhtmest hoides. Akulaadija võrgupistikupesast lahutamiseks tõmmake pistikut. Ärge tõmmake toitejuhet.
• Vältige toitejuhtme ja pikendusjuhtme kokkupuudet vee, öli ja teravate servadega. Jälgige, et juhe ei jääks uste, väravate jms vahele. See võib põhjustada laadija sattumise pinge alla.
• Ärge puhastage akulaadijat veega.
• Akulaadijat võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või puudulikud teadmised ja kogemused, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad akulaadijat ohutult ning mõistavad seotud ohtusid. Lapsed ei tohi akulaadijaga mängida. Lapsed ei tohi

seadet ilma järelevalveta puhastada ega hooldada.

• Ärge laadige akulaadijas mittelaetavaid akusid.
• Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Ärge katke akulaadijat. Suitsu või tule tekke korral eemaldage pistik akulaadijast.
• Ärge kunagi kasutage defektset või kahjustunud akulaadijat.
• Laadige akut ainult hea õhuvahetusega siseruumis ja päikesevalguse eest kaitstuna. Ärge laadige akut märjas keskkonnas.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Hooldustööde ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0 ja eemaldage aku. Enne hooldustööde alustamist oodake vähemalt viis sekundit.
• Toote kasutusea tõstmiseks ja önnetuste ohu vähendamiseks tehke kõik hooldustööd korrektselt. Laske professionaalsed

parandustööd teha volitatud hooldustöökojas. Lisateavet küsige lähimast hooldustöökojast.

• Hooldage toodet ainult selle kasutusjuhendi järgi. Keerukamad tööd laske teostada volitatud hooldustöökojas.
• Lõikeosa käsitsedes kandke alati tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.
• Parima ja ohutuima töö tagamiseks hoidke lõikeservad teravana ja puhtana.
• Laske hooldustöökojas toodet korrapäraselt kontrollida ning

teha vajalikke seadistamisi ja parandusi.

• Asendage kahjustatud, kulunud ja katkised osad.
• Järgige tarvikute vahetamise juhiseid. Kasutage ainult tootja valmistatud tarvikuid.
• Kui toodet ei kasutata, eraldage toode, aku ja akulaadija ning hoidke neid kuivas ja lukustatud siseruumis. Veenduge, et lastel ja ilma vastava volituseta kõrvalistel isikutel puuduks juurdepääs tootele, akule ja akulaadijale.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanemist lugege läbi ohutust puudutav peatükk.

HOIATUS: Kokkupanemise ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.

Käepideme reguleerimine

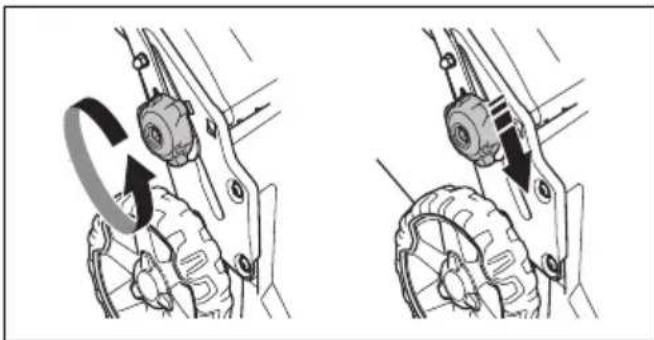

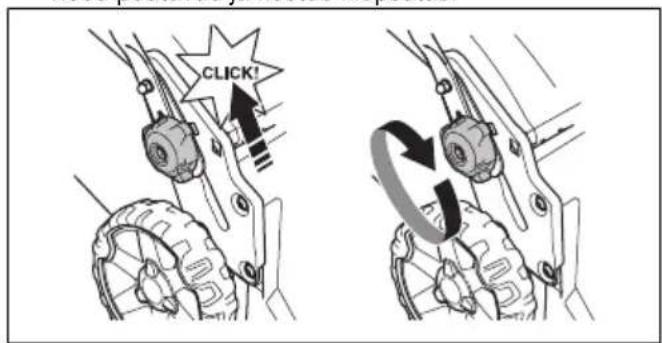

1. Keerake alumised hoovad lahti.

2. Liigutage nupud toote vasakul ja paremal küljel olevatesse soonetesse.

1. Reguleerige käepideme körgus ühte kahest vöimalikust asendist.

2. Liigutage nuppusid üles käepideme suunas, kuni need peatuvad ja kostub klöpsatus.

CLICK!

1. Keerake nupud korralikult kinni.

Rohukoguri kokkupanek

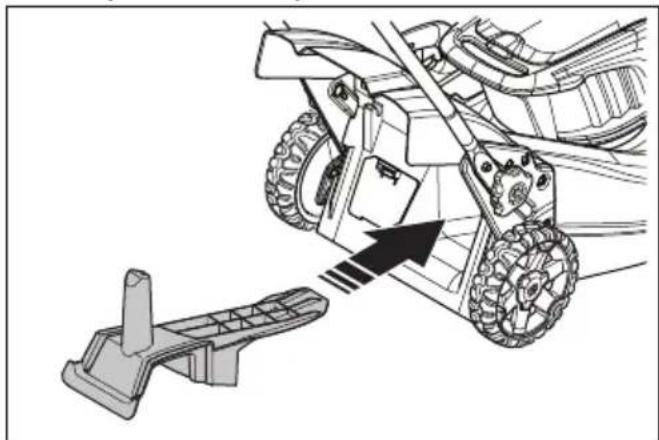

1. Kinnitage rohukoguri raam rohukoti külge nii, et koti jäik osa jääb põhja. Hoidke raami käepidet rohukoti peal.

1. Kinnitage rohukoguri raami alumine osa rohukoguri allosas asuvasse soonde.

2. Kinnitage rohukott klambritega rohukoguri raami külge.

1. Kergitage tagakaant.
2. Kinnitage rohukogur raami ülaservale.
3. Asetage rohukoguri alaosa muru väljaviskekanalisse.

1. Kergitage tagakaant ja eemaldage rohukogur.
2. Asetage multšikork väljaviskekanalisse.

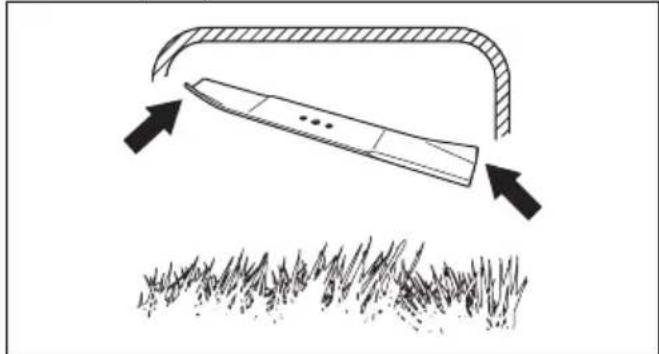

1. Asendage lõiketera multšimiskomplektis oleva multšimisteraga. Vt jaotist Lõiketera eemaldamine ja vahetamine lk 204.

Töö

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis.

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele möeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktssionaalsuse:

• Täiendav tooteteave.

• Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige Husqvarna Connect rakendus oma mobiilsideseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Bluetooth®-i teave (LC 247iX, LC 347iVX, LC 353iVX)

Juhtmeta Bluetooth®-tehnoloogia

Juhtmeta Bluetooth®-tehnoloogia sümbol süttib, kui tootega on ühenduse loonud teie mobiilseade.

Toote seadmine tööasendisse

1. Pöörake käepide püstasendisse.

1. Liigutage nuppusid üles käepideme suunas, kuni need peatuvad ja kostub klöpsatus.

CLICK!

1. Keerake nupud korralikult kinni.

Lõikamiskõrguse reguleerimine

Lõikamiskõrgust saab seadistada kuuele erinevale kõrgusele.

1. Lõikamiskõrguse vähendamiseks tömmake lõikamiskõrguse hooba allapoole.
2. Lõikamiskõrguse suurendamiseks lükake lõikamiskõrguse hooba ülespoole.

ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad.

Aku

HOIATUS: Enne aku kasutamist lugege läbi ohutust puudutav jaotis ja veenduge, et oleksite köigest aru saanud. Samuti tuleb läbi lugeda aku ja akulaadija kasutusjuhend ning veenduda, et kogu teave on arusaadav.

Aku olek

Ekraanil kuvatakse aku järelejäänud mahtuvus ja akuga seotud mis tahes probleemid. Aku mahtuvus kuvatakse viie sekundi jooksul pärast seadme väljalülitamist või akunäidiku nupu vajutamisel. Akul olev hoiatussümbol süttib törke ilmnemisel. Vt jaotist Aku Ik 204.

1 2 3 4

LED-tuled	Aku olek
Kõik LED-tuled põlevad Täis (75–100%).
LED-tuled Aku olek
LED 1, LED 2, LED 3 põ-levad	Aku on laetud 50–75%
LED 1, LED 2 põlevad Aku	on laetud 25–50%
LED 1 põleb Aku on laetud	0–25%
LED 1 vilgub Aku on tühi. Laadige akut.

Aku laadimine

Enne esimest kasutuskorda laadige aku täis. Kliendile tarnimisel on aku laetud üksnes 30% ulatuses.

Märkus: Akulaadija tuleb ühendada tüübisildil näidatud pinge ja sagedusega võrku.

Aku laadimist ei toimu, kui aku temperatuur on üle 50 °C. Enne laadimise alustamist langetab akulaadija aku temperatuuri vajalikule tasemele.

1. Ühendage akulaadija toitejuhtme üks ots akulaadija pesasse.
2. Ühendage akulaadija toitejuhtme teine ots maandatud vörgupistikupesasse. Akulaadijal olev roheline märgutuli vilgub üks kord.

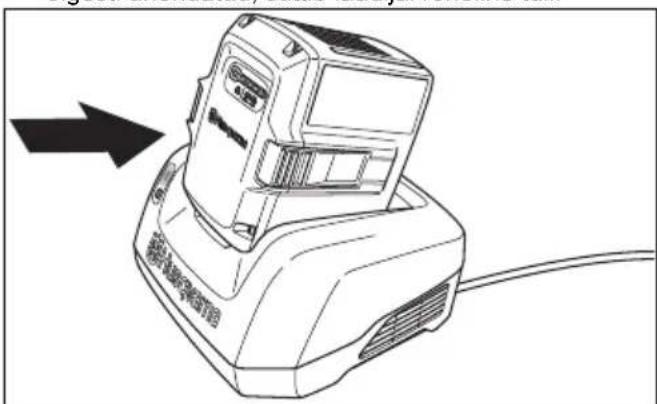

1. Asetage aku akulaadijasse. Kui aku on akulaadijaga õigesti ühendatud, süttib laadijal roheline tuli.

1. Kui aku köik märgutuled põlevad, on aku täis. Ärge laadige akut kauem kui 24 tundi.
2. Akulaadija toitejuhtme võrgupistikupesast lahutamisel tõmmake pistikust, mitte juhtmest.
3. Eemaldage aku laadijast.

Aku laadimisolek

Husqvarna Liitium-ioonakut saab laadida ja kasutada köikidel laadimistasemetel. Aku ei ole kahjustunud. Täis laetud aku ei tühjene, kui aku laadijasse jätta.

LED-näidik Laadimisolek
LED 1 vilgub 0–25%
LED 1 põleb, LED 2 vilgub	25–50%
LED 1, LED 2 põlevad, LED 3 vilgub	50–75%
LED 1, LED 2, LED 3 põ-levad, LED 4 vilgub	75–100%
LED 1, LED 2, LED 3, LED 4 põlevad	Täielikult laetud

Seadme käivitamine

1. Avage akukaas.
2. Asetage laetud aku ühte akuhoidikusse. Tööea pikendamiseks asetage teise akuhoidikusse teine laetud aku.
3. Keerake ohutuslüliti asendisse 1.

1. Olge toote taga.

2. Vajutage juhtimispaneelil sisse- ja väljalülitusnuppu (A). Ekraan lülitub sisse. Akunäidikul (B) on kuvatud 2 aku laetuse tase. Töötavat akut tähistav number on kuvatud akunäidiku körval. Mudelite LC 347iV, LC 347iVX, LC 353iV, LC 353iVX puhul on ekraanil kuvatud ka määratud kiirus.

A B 1

1. Avage käivitustõkesti.

1. Lükake mootori pidurikäepidet juhtraua suunas.

- Veo alustamiseks tömmake veo käepidet juhtraua suunas.

- Veokiiruse määramiseks neljas astmes vajutage juhtimispaneelil nuppe + ja –.

- Veo vabastamiseks vabastage veo käepide näiteks siis, kui lähenete takistusele.

Funktsiooni kasutamine

Toode on varustatud akusäästufunktsiooniga (), mis pikendab aku tööiga.

1. Funktsiooni käivitamiseks vajutage nuppu (A). Ekraanil süttib sümbol (B).

2. Funktsiooni peatamiseks vajutage uuesti nuppu. Ekraanil kuvatud sümbol (B) kustub.

B 1 e A

Kui maapinna tingimused nõuavad suuremat võimsust, seiskub funktsioon automaatselt. Kui maapinna tingimused seda lubavad, käivitub funktsioon automaatselt uuesti.

Suure koormuse funktsioon

Kui seade niidab märga või pikka rohtu, suureneb mootori pöörete arv minutis automaatselt. Kui koormus langeb, lülitub mootor automaatselt tagasi tavarežiimile.

Toote seiskamine

Kui seadet 10 minuti jooksul ei kasutata, seiskub see automaatselt. Enne toote järelevalveta jätmist keerake ohutuslüliti alati asendisse 0.

1. Mootori seiskamiseks vabastage mootori pidurikäepide.

1. Vajutage juhtimispaneelil sisse- ja väljalülitusnuppu. Köik põlevad LED-tuled ja ekraanil kuvatud sümbolid kustuvad.

1. Avage akukaas ja keerake ohutuslüliti asendisse 0.

1. Aku eemaldamiseks vajutage kahte vabastusnuppu ja tömmake aku välja.

Hea tulemuse saavutamine

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.
• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.

Muru niitmine ilma paigaldatud rohukoguri või multšikorgita.

• Kergitage tagakaant ja eemaldage rohukogur.
• Kui seadmele on paigaldatud multšikork ja multšimistera, eemaldage need.
• Enne seadme kasutamist sulgege tagumine kate.

Seadme töötamise ajal väljub lõigatud rohi tagumise katte alt.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.

Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta.

Hooldusskeem

Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata.

Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Ohutusjuhised kasutamisel Ik 193.

	Igal ka-sutuskor-ral	Üks kordkuus	Igal aas-taajal
Üldkontrolli läbiviimine X
Toote puhastamine X
Kontrollige käivitustökestit * X
Veenduge, et toote ohutusseadistel poleks defekte * X
Lõikeosa kontrollimine X
Kontrollige lõikekatet * X
Kontrollige mootori pidurikäepidet * X
Veenduge, et ON/OFF nupp töötaks korralikult ja sellel poleks defekte X
Veenduge, et akul poleks kahjustusi X
Kontrollige aku laetust X
Veenduge, et aku vabastusnupud töötaksid korralikult ning et aku lukustuks kindlalt seadme külge	X
Veenduge, et akulaadijal poleks kahjustusi ja et see töötaks korrektselt X
Kontrollige aku ja seadme vahelisi ühendusi. Samuti kontrollige aku ja akulaadija vahelisi ühendusi.			X

Üldkontrolli läbiviimine

• Veenduge, et toote mutrid ja kruvid oleksid pingutatud.
• Veenduge, et toote juhtmed ei oleks sellises asendis, kus need võiksid kahjustada saada.

Toote puhastamine

• Puhastage plastosi puhta ja kuiva lapiga.
• Ärge puhastage seadet veega. Vesi võib pääseda aku või mootori sisse ja põhjustada lühise või kahjustada toodet.
• Ärge kasutage seadme puhastamiseks survepesurit.
• Ärge valage vett otse mootorile.
• Eemaldage lehed, muru ja pori harja abil.

Aku ja akulaadija puhastamine

ETTEVAATUST: Ärge puhastage akut või akulaadijat veega.

• Enne aku asetamist akulaadijasse veenduge, et aku ja akulaadija oleksid puhtad ja kuivad.
• Puhastage akuklemmid suruõhu või pehme ja kuiva riidelapiga.
• Puhastage aku ja akulaadija välispinnad pehme ja kuiva riidelapiga.

Lõikeosa kontrollimine

HOIATUS: Juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.

HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes. Kahjustatud lõikeosa tuleb alati välja vahetada.
2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.

Lõiketera eemaldamine ja vahetamine

1. Lukustage lõiketera mõne puuklotsiga.

1. Eemaldage lõiketera polt.
2. Eemaldage lõiketera.

3. Eemaldage löiketera tugi ja polt ning kontrollige, kas esineb kahjustusi.

4. Kontrollige mootori völli ja veenduge, et see poleks väändunud.

5. Uue lõiketera kinnitamisel suunake nurksed otsad lõikekorpuse poole.

1. Veenduge, et lõiketera ja mootori võlli kese oleksid kohakuti.

2. Lukustage lõiketera mõne puuklotsiga. Kinnitage vedruseib ning pingutage polti ja seibi pingutusmomendiga 23–28 Nm.

1. Keerake tera käega, veendumaks, et see pöörleb vabalt.

HOIATUS: Kasutage tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Veaotsing

Aku

Aku LED-tuli Võimalikud	tõrked Võimalik tegevus
Roheline LED-tuli vilgub	Akupinge on madal Laadige aku. Vt jaotist	Aku laadimine Ik 200.
Aku LED-tuli Võimalikud tõrked Võimalik tegevus
Tõrke LED-tuli vilgub Aku	on tühjenenud Laadige aku. Vt jaotist	Aku Ik 204.
	Töökeskkonna temperatuur on liiga kõrge või madal	Kasutage akut keskkonnas, mille temperatuur jääb vahemikku -10 kuni 40 °C.
	Ülepinge Kontrollige, kas võrgupinge	vastab seadme mudeli etiketil märgitule.
		Eemaldage aku laadijast. Oodake viis sekundit ja proovige akut uuesti laadida. Probleemi püsimise korral võtke ühendust volitatud hooldustöökojaga.
Põleb tõrke LED-tuli Elementide erinevus on liiga suur (1 V)		Pöörduge volitatud hooldustöökoja poole.

Akulaadur

Akulaadija LED-tuli Võimalikud tõrked Võimalik tegevus
Tõrke LED-tuli vilgub Töökeskkonna temperatuur on lii-ga kõrge või madal	Kasutage akulaadijat keskkonnas, mille temperatuur jääb vahemikku 5 kuni 40 °C.
Põleb tõrke LED-tuli Pöörduge volitatud hooldustöökoja poole

Juhtpaneel

Klahvistik Törkekood	(vilku-miste arv)	Võimalikud törked Võimalik lahendus
Törke LED-tuli vil-gub	3 Mootori ülekoormu	s Suurendage lõikamiskõrgust.	Vt jaotistLõikamiskõrguse reguleerimine Ik 199.
	5 Mootori kiirus lange	eb liigselt ja mootor seiskub
	10 Mootori juhtseade	on liiga kuum	Seisake mootor ja oodake, kuni see on jahtunud
	2 Lõiketera liikumine	on takista-tud	Juhusliku käivitumise vältimiseks keera-ke ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.Veenduge, et lõiketera saaks vabalt pöö-relda. Probleemi püsimise korral võtkeühendust volitatud hooldustöökojaga
	9 Aku tõrge või aku	signaali pole	Asetage aku õigesti seadmesse ja kont-rollige akukonnektorit. Kui aku tõrkeLED-tuli vilgub. Vt jaotist Aku Ik 199.
Seade seiskub 8 Aku	on tühjenenud	Laadige aku. Vt jaotist	Aku laadimine Ik 200.
	0 Akukonnektori tõrge	Kontrollige akukonnektorit
Muud tõrked	Muude tõrgete ilmnemise korral keerake ohutuslüliti asendisse 0, eemaldage aku ja võtkeühendust volitatud hooldustöökojaga.

Transportimine, hoiulepanek ja utiliseerimine

Sissejuhatus

HOIATUS: Transportimise ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.

Seadme seadmine transportasendisse

1. Keerake alumised hoovad lahti.
2. Liigutage nupud toote vasakul ja paremal küljel olevatesse soonetesse.

1. Keerake käepide ettepoole.

1. Eemaldage rohukogur.

Transportimine

• Liitium-ioonakudele kehtivad ohtlike kaupade veonõuded.

• Kaubandusliku transpordi korral tuleb järgida pakendamise ja märgistamise erinõudeid.

• Toote transportimiseks ettevalmistamisel järgige kindlasti ohtlikele ainetele kehtivaid eeskirju. Kehtida võivad ka kohalikud eeskirjad.

• Transpordi ajaks tuleb aku alati eemaldada.
• Katke akukonnektorid isoleerteibiga ja veenduge, et aku ei saaks transportimise ajal liikuma hakata.
  • Kinnitage seade transportimise ajaks.

Hoiustamine

• Hoiustamise ajaks tuleb aku alati eemaldada.
- Önnetuste vältimiseks veenduge, et aku ja seade poleks hoiustamise ajal ühendatud.
• Hoidke akulaadijat suletud ja kuivas kohas.
- Hoidke akut ja akulaadijat kuivas kohas, kus pole niiskust ja miinuskraade.
- Ladustamise ajaks lahutage aku akulaadija küljest.
- Ärge hoidke akut kohas, kus vöib tekkida staatiline elekter. Ärge hoidke akut metallkastis.
- Hoidke akut kohas, mille temperatuur jääb vahemikku 5 kuni 25 °C, ja kuhu ei paista otsene päikesevalgus.
- Hoidke akulaadijat kohas, mille temperatuur jääb vahemikku 5 kuni 45 °C, ja kuhu ei paista otsene päikesevalgus.
- Enne aku pikemaajalist hoiustamist laadige see 30–50% ulatuses täis.
- Hoidke seadet, akut ja akulaadijat suletud ruumis, kuhu ei pääse lapsed ja volitamata kõrvalised isikud.
- Enne seadme pikemaajalist hoiustamist puhastage seade ja tehke sellele täishooldus.

Körvaldamine

Tootel või selle pakendil olevad sümbolid viitavad, et toodet ei tohi visata olmeprügi hulka. See tuleb toimetada ettenähtud vastuvõtupunkti, kus elektri- ja elektroonikaseadmed võetakse uuesti ringlusesse.

Hoolitsedes toote eest öigel viisil aitate vähendada võimalikke negatiivseid mõjusid keskkonnale ja inimestele, mis võivad avalduda toote vale käitlemise korral. Lisateabe saamiseks toote ringlussevõtu kohta pöörduge vastava kohaliku ametkonna, jäätmekäitlusettevõtte või toote müünud kaupluse poole.

	LC 247iX/LC 247i LC	347iVX/LC 347iV LC 35	3iVX/LC 353iV
Cutting motor (Lõikemootor)
Mootori tüüp BLDC (harjadeta) 36	V	BLDC (harjadeta) 36 V	BLDC (harjadeta) 36 V
Mootori põörlemissagedus – SavE, p/min 2600	2600 2600
Mootori põörlemissagedus – nimisagedus, p/min	3000 3000 3000
Mootori põörlemissagedus – suur koormus, p/min	3500 3500 3500
Mootori väljundvõimsus – max kW 0,96 0,96 1,05
Mootori väljundvõimsus – nimivõimsus, kW 0,75 0,75 0,9
Veomootor
Mootori väljundvõimsus – nimivõimsus, kW – 0,25 0,25
Iseliikumiskiirus, km/h – 3,0–4,5 3,0–4,5
Reguleeritavad kiirusetasemed – 4 4
Mass
Kaal ilma akuta (kg) 24 26 28
Aku
Aku tüüp Husqvarna Akuseeria Husqvarna Akuseeria Husqvarna Akuseeria
Aku tööaeg
Aku tööaeg, min, (vabajooksul) SavE on aktiveeritud, ühe Husqvarna 5,2 Ah akuga (Bli200).	43 43 32
Aku tööaeg, min, (vabajooksul) standardrežiim on aktiveeritud, ühe Husqvarna 5,2 Ah akuga (Bli200).	30 30 20
Müraemissioon22
Helivõimsuse tase, mõõdetud dB(A)	94 94 97
Müravõimsustase, garanteeritud LWA dB(A)	95 95 98
Müratase23
Helirõhutase kasutaja kõrva juures, dB(A)	82 82 86
Vibratsioonitase24
	LC 247iX/LC 247i LC 347iVX/LC 347iV LC 353iVX/LC 353iV
Käepide, m/s ^2	0,42 0,42 2,64
Lõikeosa
Lõikekõrgus, mm 20–75 mm 20–75 mm 20–75 mm
Niitmislaius, cm 47 47 53
Lõiketera, standardne Kogur 5905934-10 Kogur 5905934-10 Kogur 5940757-10
Lõiketera, lisatarvik Mulch 5907010-10 Mulch 5907010-10 Mulch 5950072-10
Rohukoguri maht liitrites 55 55 60

Bluetooth®-tehnoloogia raadiosage-duse andmed	LC 247iX LC 347iVX LC	353iVX
Sagedusala, GHz 2,4–2,4835 2,4–2,4835 2,4–2,4835
Väljundvõimsus, max. dBm 4	4	4

Heakskiidetud akud	Tüüp	Aku mahtuvus, Ah	Pinge, V	Kaal, naela/kg
BLi20	Liitiumioonaku	4,0	36	2,6/1,2
BLi200	Liitiumioonaku	5,2	36	2,8/1,3
BLi300	Liitiumioonaku	9,4	36	4,1/1,9

Määratletud akude heakskiidetud akulaadijad, BLi	Sisendpinge, V	Sagedus, Hz	Võimsus, W
QC80	100-240	50-60	80
QC80F	12	0	80
QC250	100-240	50-60	250
QC330	100-240	50-60	330
QC500	100-240	50-60	500

EÜ vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab käesolevaga, et muruniiduk Husqvarna LC 247i, LC 247iX, LC 347iV, LC 347iVX, LC 353iV, LC 353iVX alates aastast 2018 vastab järgmiste NÕUKOGU DIREKTIIVIDE nõuetele:

• 2011/65/EL (8. juuni 2011), teatavate ohtlike ainete kasutamise piiramise kohta;
• 2006/42/EÜ (17. mai 2006), masinadirektiiv;
- 2014/30/EL (26. veebruar 2014), elektromagnetilise ühilduvuse direktiiv;
• 2000/14/EÜ (8. mai 2000), müradirektiiv.

Mürataseme kohta leiate teavet tehniliste andmete osast.

Rakendatud on järgmisi standardeid:

EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6, ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581

Kui pole märgitud teisiti, möeldakse ülalpool loetletud standardite all nende köige viimaseid avaldatud versioone.

Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala on

läbi viinud vastavushindamise kooskõlas direktiivi 2000/14/EÜ lisaga VI.

Huskvarna, 2020-04-22

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, aiandustoodete arendusdirektor (Husqvarna AB volitatud esindaja, tehnilise dokumentatsiooni vastutav juht)

Registreeritud kaubamärgid

Bluetooth®-i sönamärk ja logod on ettevõtte Bluetooth SIG, inc. registreeritud kaubamärgid ja ettevõte Husqvarna kasutab neid litsentsi alusel.

Sisällys
