KULLANIM KILAVUZU LC 353iV HUSQVARNA

TR Kullanım kılavuzu

Giriş....673
Güvenlik....677
Montaj....684
Çalışma....686
Bakım......690

Sorun giderme.... 691
Taşıma, depolama ve atma.... 693
Teknik veriler....694
AT Uyumluluk Bildirimi....696
Kayıtlı ticari markalar.... 696

Giriş

Ürün açıklaması

Ürün, yaya kumandalı bir döner çim biçme makinesidir. Çim, çim toplama sepetinde toplanır. Çimin arkadan boşaltımı için çim toplama sepetini çıkarın. Çimi gübre haline getirmek için bir malç kiti (aksesuar) takın.

Kullanım amacı

Ürünü çim biçmek için kullanın. Ürünü başka işler için kullanmayın.

LC 347iVX LC 353iVX

1. Kontrol paneli
2. Motor fren kolu
3. Başlatma engelleyici
4. Çim toplama sepeti
5. Arka kapak
6. Güvenlik anahtarı
7. Tutma yeri topuzu
8. Akü kapağı

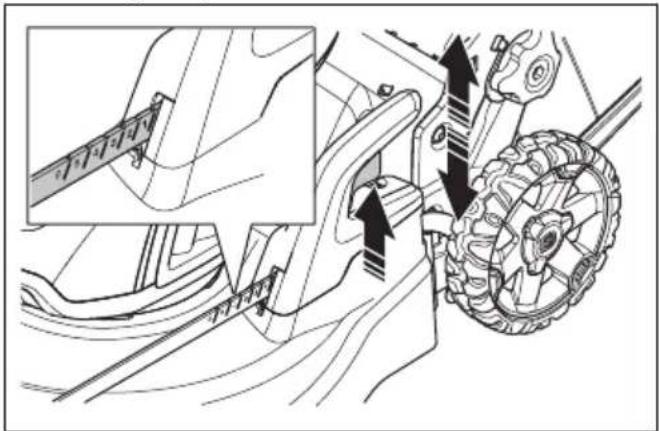

9. Kesme yüksekliği kontrolü

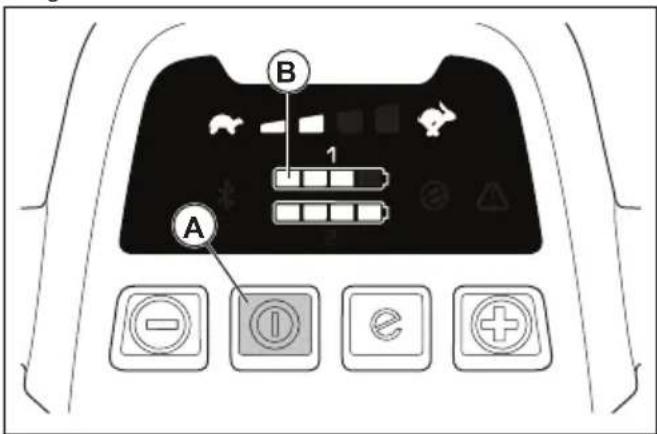

10. AÇMA/KAPAMA düğmesi

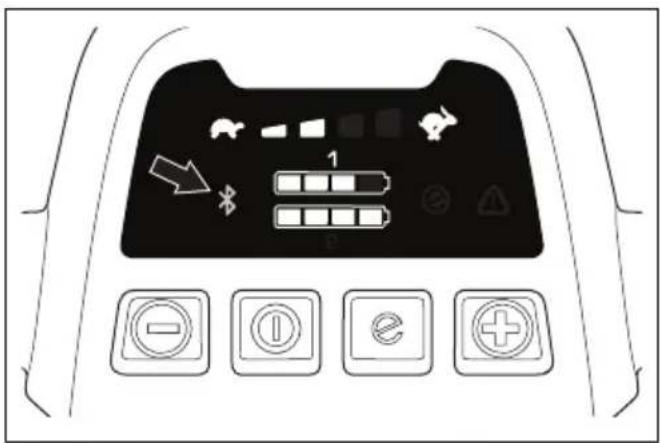

11. Bluetooth® kablosuz teknolojisi göstergesi

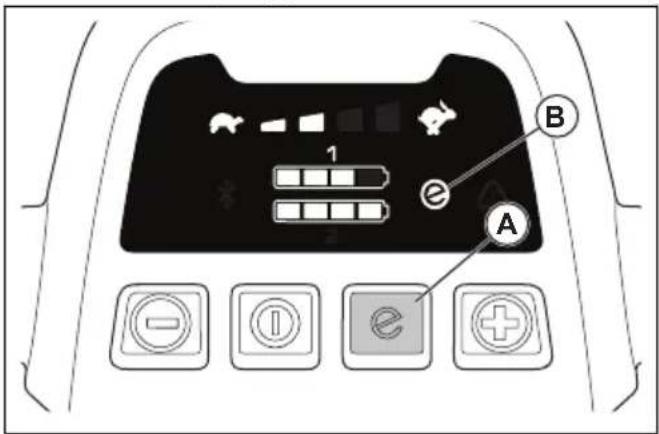

12. SavE düğmesi
13. SavE göstergesi

14. Akü göstergesi

15. Hız seviyesi göstergesi (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)

16. Hız düşürme düğmesi (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
17. Hız artıma düğmesi (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
18. Hata LED'i
19. Kesme kapağı
20. Kullanım kılavuzu
21. Nominal değerler plakası
22. Tahrik kolu (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
23. Akü şarj cihazı (Aksesuar)
24. Akü (Aksesuar)

Ürün üzerindeki semboller

UYARI! Dikkatli olun ve ürünü doğru kullanın. Bu ürün, operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir.

Kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun.

İnsanları ve hayvanları çalışma alanından güvenli bir uzaklıkta tutun.

Atılan nesnelere ve seken cisimlere dikkat edin.

Uyarı: El ve ayaklarını zı döner biçaktan uzak tutun.

Uyarı: El ve ayaklarını zı döner parçalardan uzak tutun.

Onarım veya bakım gerçekleştirmeden önce güvenlik anahtarını sökün.

Yağmura maruz bırakmayın.

Ürün ya da ürünün ambalajı evsel atık değildir. Ürünü, elektrikli ve elektronik ekipmanlar için bir geri dönüşüm istasyonunda geri dönüştürün.

Ürün, geçerli AT direktiflerine uygundur.

Ürün, geçerli Avrasya Gümrük Birliği direktiflerine uygundur.

Ürün, geçerli UkrSEPRO direktiflerine uygundur.

Ürün, geçerli RCM direktiflerine uygundur. Sadece AU/NZ için geçerlidir

Avrupa Direktifi 2000/14/AT ve Yeni Güney Galler mevzuatı

"Çevre Koruma Operasyonları (Gürültü Kontrolü) Yönetmeliği 2017" uyarınca çevreye yayılan gürültü emisyonu. Gürültü emisyonu verileri makine etiketinde ve Teknik veriler bölümünde bulunabilir.

IPX1 Ürün damla korumalıdır.

Durdurmak için motor fren kolunu serbest bırakın.

Yavaş

Hizli

Taranabilir kod

Not: Ürünün üzerindeki diğer semboller/etiketler, bazı pazarların sertifikalandırma gereklilikleri ile ilgilidir.

Ürün üzerindeki etiket

El ve ayaklarını zı döner bıçaklardan uzak tutun.

Ürün sorumluluğu

Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,
• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,
• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,
• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz.

Güvenlik

Güvenlik tanımları

Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır.

UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır.

DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır.

Not: Belirli bir durumda bilgi verilmesi gerektiğinide kullanılır.

Genel güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

- Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması

yaralanmalara veya ölüme yol açabilir.

• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.
• Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda aracı nasıl kullanacağını dan emin değişeniz durun ve devam etmeden önce Husqvarna yetkili satıcınızla görüşün.
• Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın.
• Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.
• Çocukların veya bu kullanma talimatlarını bilmeyen kişilerin cihazı kullanmasına asla izin vermeyin. Yerel yönetmeliklerde operatör

yaşına dair bir sınırlama olabilir

• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.
• Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.
• Arızalıysa ürünü kullanmayın.
• Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın.

Çalışma alanı güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanmadan önce çalışma alanındaki dal, çalı çırkı ve taş gibi nesneleri alın.
• Kesme donanımına çarpan nesneler fırlatılarak kişi ve nesnelerin zarar görmesine neden olabilir. Etraftaki insanları ve hayvanları

üründen güvenli bir uzaklıkta tutun.

• Ürünü sis, yağmur, kuvvetli rüzgar, şiddetli soğuk ve yıldırım düşmesi riski gibi olumsuz hava koşullarında hiçbir zaman kullanmayın. Ürünü olumsuz hava koşullarında veya nemli ya da ıslak yerlerde kullanmak yorucudur. Kötü hava, kaygan yüzeyler gibi tehlikeli koşullara neden olabilir.
• Ürünün güvenli bir şekilde çalışmasını önleyebilecek kişi, nesne ve durumlara dikkat edin.
• Kök, taş, çalı çırpı, çukur, hendek gibi engellere dikkat edin. Uzun çim nesneleri saklayabilir.
• Eğimli yerlerde çim kesmek tehlikeli olabilir. Aşırı dik eğimlerde çim biçmeyin. Ürünü 15°'den daha eğimli zeminlerde kullanmayın
• Yokuşta yön değiştirirken çok dikkatli olun. Yokuşlarda ürünü yatay olarak kullanın. Yukarı ve aşağı hareket ettirmeyin.
• Gizli köşelere ve açık görüşü engelleyen nesnelerin yanına giderken dikkatli olun.

Çalışma güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır.
• Kişisel koruyucu araçlar kullanın. Bkz. Kişisel koruyucu ekipman sayfada: 680.
• Acil bir durumda motoru hızlı bir şekilde nasıl kapatacağınızı öğrenin.
• Ürünü yağmurda veya ıslak koşullarda çalıştırmayın. Ürünün içine su girerse elektrik çarpması riski artar.
• Bıçağı ve tüm kapakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış bir şekilde takılan bıçak gevşeyerek yaralanmanızna neden olabilir.
• Bıçağın taş veya kök gibi nesnelere çarpmamasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek bir bıçak gevşemesi riskine neden olabilir.

- Bıçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Motoru durdurun, güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın. Üründe hasar olup olmadığını kontrol edin. Hasarları onarın veya yetkili bir servis noktasının onarım yapmasını sağlayın.

- Motor çalıştırıldığında motor fren kolunu asla sürekli olarak kola takmayın.

- Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun.

- Ürünü çalıştırırken her zaman arkasında durun.

- Ürünü kullanırken tüm tekerleklerin yere basmasını sağlayın ve 2 elinizi kolun üzerinde tutun. Ellerinizi ve ayaklarını zı döner bıçaklardan uzakta tutun.

- Motor çalışırken ürünü yatırmayın.

- Ürünü arkaya doğru çekerken dikkatli olun.

- Motor çalışırken ürünü hiçbir zaman yukarı kaldırmayın. Ürünü kaldırmanız gerekiyorsa öncelikle motoru durdurun, güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın.

• Ürünü kullanırken arkaya doğru yürümeyin.
• Çakıl, taş ve asfalt gibi malzemelerden yapılmış, çim olmayan alanlardan geçerken motoru durdurun.
• Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün.
• Kesme yüksekliğini değiştirmeden önce motoru durdurun. Motor çalışırken asla ayarlama yapmayın.
• Motor çalışırken ürünün görüş alanından çıkmasına asla izin vermeyin. Motoru durdurun ve kesme donanımının dönmediğinden emin olun.

Kullanım için güvenlik talimatları

Kişisel koruyucu ekipman

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.
• Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar

giymeyin veya çıplak ayakla yürümeyin.

• Kalın, uzun pantolonlar giyin.
• Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın.

Ürünün üzerindeki güvenlik aletleri

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürünü kullanmayın.
• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları arızalıysa Husqvarna servis noktınızla görüşün.

Kesme kapağını kontrol etme

Kesme kapağı, üründeki titreşimleri ve bıçakla yaralanma riskini azaltır.

- Çatlak gibi hasarlar olmadığından emin olmak için kesme kapağını inceleyin.

Güvenlik anahtarı

Güvenlik anahtarı, akü kapağının altındadır. Güvenlik

anahtarı, motora güç sağlayan aküye bağlanır.

• Güvenlik anahtarını kontrol etmek için motoru çalıştırın ve durdurun.
• Güvenlik anahtarı doğru çalışıyorsa motor sadece güvenlik anahtarı 1 konumuna getirildiğinde çalışır.

Motor fren kolu motoru durdurur. Motor fren kolu serbest bırakıldığında motor durur.

Motor frenini kontrol etmek için motoru çalıştırıp motor fren kolunu serbest bırakın. Motor 3 saniye içinde durmazsa motor frenini onaylı bir Husqvarna servis noktasına ayarlatın.

Başlatma engelleyicinin kontrol edilmesi

Motorun çalışmasını engellediğinden emin olmak için başlatma engelleyiciyi kontrol edin.

1. Motor freni kolunu gidonun yönünde itin. Başlatma engelleyici hareketi durdurur.
2. Başlatma engelleyiciyi dışarı doğru itin.

1. Başlatma engelleyiciyi serbest bırakın ve başlangıç konumuna geri döndüğünden emin olun.

Akü güvenliği

UYARI: Ürünü kullanmadan önce

aşağıdaki uyarı talimatlarını okuyun.

• Yalnızca ilgili Husqvarna ürünleri için güç kaynağı olarak Husqvarna şarj edilebilir akülerini kullanın. Yaralanmayı önlemek için aküyü başka cihazların güç kaynağı olarak kullanmayın.
• Şarj edilebilir olmayan akü kullanmayın.
• Elektrik çarpması riski. Akü terminallerini anahtarlara, madeni paralara, vidalara veya diğer metallere bağlamayın. Bu, aküde kısa devreye neden olabilir.
• Akünün hava deliklerine herhangi bir nesne koymayın.
• Aküyü doğrudan güneş ışığından, ısı kaynaklarından veya açık alevden uzak tutun. Akü patlayabilir ve yanıklara ve/veya kimyasal yanıklara neden olabilir.
• Aküyü yağmurdan ve ıslak koşullardan uzak tutun.
• Aküyü mikrodalgalardan ve yüksek basınçtan uzak tutun.
• Aküyü parçalarına ayırmaya veya kırmaya çalışmayın.
• Aküde sızıntı varsa sıvının vücudunuza veya gözlerinize temas etmesine izin vermeyin. Sıvıya dokunduysanız

etkilenen bölgeyi bolca suyla yıkayın ve tıbbi yardım alın.

• Aküyü -10°C ile 40°C arasındaki sıcaklıklarda kullanın.
• Aküyü veya akü şarj cihazını suyla temizlemeyin. Bkz. Aküyü ve şarj cihazını temizlemek için sayfada: 690.
• Hatalı veya hasarlı aküleri kullanmayın.
• Aküleri çivi, madeni para, mücevher gibi metal nesnelerden uzak bir yerde saklayın.

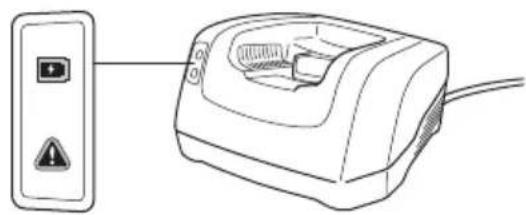

Akü şarj cihazı güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• QC akü şarj cihazlarını yalnızca Husqvarna yedek akülerini şarj etmek için kullanın.

• Elektrik çarpması veya kısa devre riski. Şarj cihazının hava deliklerine herhangi bir nesne koymayın. Akü şarj cihazını parçalarına ayırmaya çalışmayın. Şarj cihazı terminallerini metal nesnelere bağlamayın. Onaylı bir elektrik prizi kullanın.

• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

• Akü şarj cihazının güç kablosunun hasarlı olmadığını ve üzerinde çatlaklar bulunmadığını düzenli olarak kontrol edin.
• Akü şarj cihazını güç kablosundan tutup kaldırmayın. Akü şarj cihazını elektrik prizinden çıkarmak için fisi çekin. Güç kablosunu çekmeyin.
• Güç kablosunu ve uzatma kablolarını sudan, yağdan ve keskin kenarlı cisimlerden uzak tutun. Kabloların kapılara, çitlere veya benzeri yerlere sıkışmadığından emin olun. Bu durum şarj cihazının elektrik yüklenmesine sebep olabilir.
• Akü şarj cihazını suyla temizlemeyin.
• Akü şarj cihazı, gözetim altında tutuldukları ya da akü

şarj cihazının güvenli şekilde kullanımına ilişkin talimatlar sağlandığı ve

geçekleşebilecek tehlikeler açıklandığı sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı olan ya da yetersiz deneyim ve bilgiye sahip kişiler tarafından kullanılabilir. Çocuklar akü şarj cihazı ile oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri gözetim olmadan çocuklar tarafından gerçekleştirilmemelidir.

• Şarj edilemeyen aküleri akü şarj cihazında şarj etmeyin.
• Akü şarj cihazını, yanıcı malzemelerin veya korozyona neden olabilecek malzemelerin yakınında kullanmayın. Akü şarj cihazının üzerini kapatmayın. Duman veya ateş çıkması durumunda akü şarj cihazının fişini çekip çıkarın.
• Hatalı veya hasarlı akü şarj cihazlarını kullanmayın.
• Aküyü yalnızca kapalı alanda, iyi hava akışı olan ve güneş ışığından uzak bir odada şarj edin. Aküyü ıslak koşullarda şarj etmeyin.

Bakım için güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bakım sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın. Bakıma başlamadan önce en az 5 saniye bekleyin.
• Ürünün ömrünü uzatmak ve kaza riskini azaltmak için bakım işini doğru şekilde yapın. Onaylı bir servis noktasında profesyonel onarım yaptırın. Daha fazla bilgi için size en yakın servis noktası ile görüşün.

• Yalnızca bu kullanım kılavuzunda belirtilen bakım çalışmasını yapın. Bu kapsamın dışındaki işlemler onaylı bir servis noktası tarafından yapılmalıdır.

• Kesme donanımını kullanırken ağır hizmet tipi eldiven giyin. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

• En iyi ve en güvenli performans için kesme kenarlarının keskin ve temiz olmasına özen gösterin.
• Servis noktânızın düzenli olarak ürünü kontrol etmesini ve gerekli ayarları ve onarımları yapmasını sağlayın.
• Hasarlı, aşınmış veya bozuk parçaları değiştirin.
• Aksesuar değiştirmeyle ilgili talimatlara uyun. Yalnızca üreticiden gelen aksesuarları kullanın.
• Çalışmadığı zaman ürünü, aküyü ve akü şarj cihazını ayrı olarak kuru, kapalı ve kilitli bir alanda saklayın. Çocukların ve onaylı olmayan kişilerin ürüne, aküye veya akü şarj cihazına erişemediklerinden emin olun.

Montaj

Giriş

UYARI: Ürünü monte etmeden önce, güvenlik bölümünü okuyun.

UYARI: Montaj sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin.

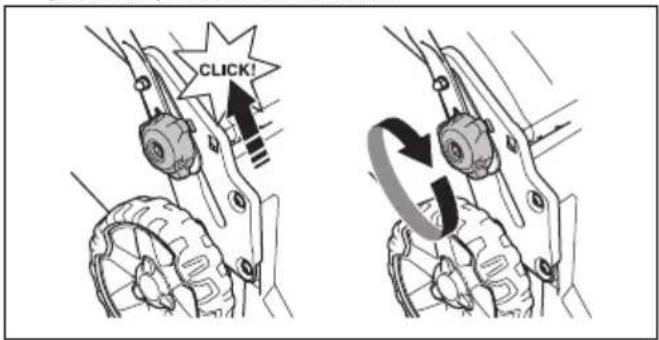

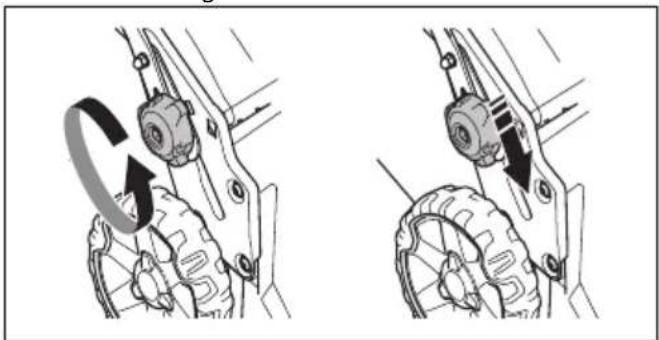

Tutma yerinin ayarlanması

1. Alt düğmeleri gevşetin.

2. Düğmeleri ürünün sol ve sağ tarafından girintilerin alttaki ucuna getirin.

1. Kol yüksekliğini mevcut 2 konumdan birine ayarlayın.

2. Düğmeleri durana ve tık sesi duyulana kadar kol yönünde yukarı hareket ettirin.

CLICK!

1. Düğmeleri tamamen sıkın.

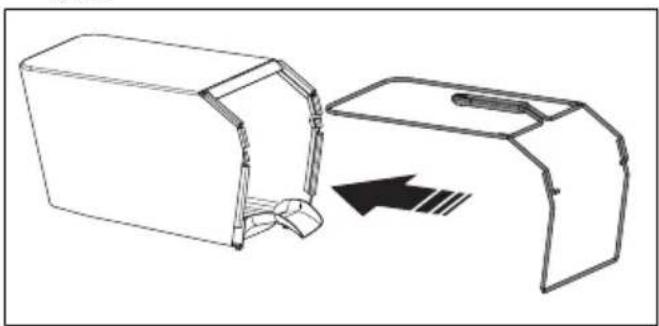

Çim toplama sepetinin takılması

1. Çim toplama sepeti çerçevesini, torbanın sert kısmı aşağı gelecek şekilde çim torbasına takın. Çerçevenin kolunu çim torbasının üst kısmında tutun.

1. Çim toplama sepeti çerçevesinin alt kısmını çim toplama sepetinin altındaki oluşa takın.

2. Çim torbasını, klipslerle çim toplama sepeti çerçevesine takın.

1. Arka kapağı kaldırın.

2. Çim toplama sepetini şasinin üst kenarına takın.

3. Çim toplama sepetinin alt kısmını çim boşaltma kanalına yerleştirin.

1. Arka kapağı kaldırın ve çim toplama sepetini sökün.
2. Malç tapasını boşaltma kanalının içine yerleştirin.

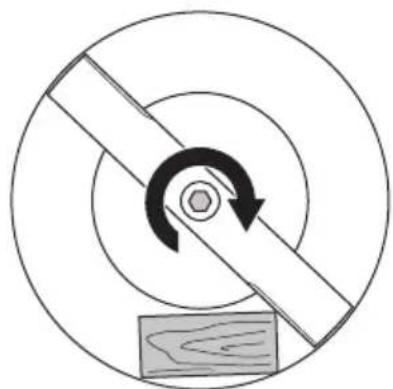

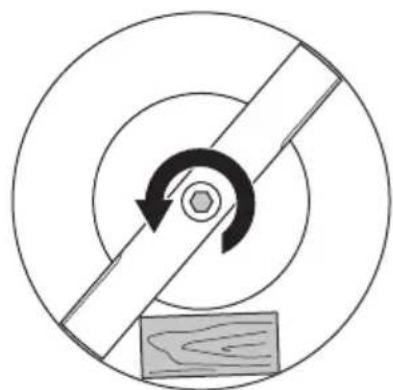

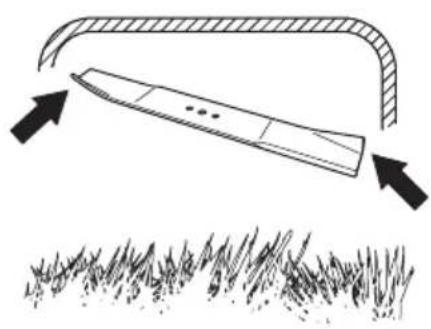

1. Bıçağı, malç kitinde tedarik edilen malç bıçağı ile değiştirin. Bkz. Bıçağın sökülmesi ve değiştirilmesi sayfada: 691.

Çalışma

Giriş

UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız.

Husqvarna Connect

Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar:

• Ayrıntılı ürün bilgileri.
• Ürün parçaları ve servis hakkında bilgi ve yardım.

Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza indirin.
2. Husqvarna Connect uygulamasında kaydolun.
3. Ürünü bağlamak ve kaydettirmek için Husqvarna Connect uygulamasındaki talimatları izleyin.

Bluetooth® bilgisi (LC 247iX, LC 347iVX, LC 353iVX)

Bluetooth® kablosuz teknolojisi

Mobil cihazınız ürüne bağlıyken Bluetooth® kablosuz teknolojisi simgesi yanar.

Ürünü çalıştırma konumuna getirme

1. Kolu dik konuma gelecek şekilde katlayın.

1. Düğmeleri durana ve tık sesi duyulana kadar kol yönünde yukarı hareket ettirin.

CLICK!

1. Düğmeleri tamamen sıkın.

Kesme yüksekliğini ayarlama

Kesme yüksekliği 6 seviyede ayarlanabilir.

1. Kesme yüksekliğini azaltmak için kesme yüksekliği kolunu aşağıya doğru hareket ettirin.

2. Kesme yüksekliğini artırmak için kesme yüksekliği kolunu yukarıya hareket ettirin.

DİKKAT: Kesme yüksekliğini çok alçakta belirlemeyin. Çimenlik alanın yüzeyi düz değilse bıçaklar yere çarpabilir.

Akü

UYARI: Aküyü kullanmadan önce güvenlik bölümünü okuyup anlamalisınız. Akü ve akü şarj cihazına ait kullanım kılavuzunu da okuyup anlamalisınız.

Akü durumu

Ekranda, kalan akü kapasitesi ve aküyle ilgili sorun olup olmadığı gösterilir. Akü kapasitesi, ürün kapatıldıktan veya akü gösterge düğmesine basıldıktan sonra 5 saniye süreyle gösterilir. Bir hata meydana geldiğinde akünün üzerindeki uyarı simgesi yanar. Bkz. Akü sayfada: 691.

1 2 3 4

LED ışıkları	Akü durumu
Tüm LED'ler yanmaktadır T	Tamamen dolu (%75-100)
LED 1, LED 2, LED 3 ya- nıyorsa	Akü %50-%75 dolu
LED 1, LED 2 yanıyorsa Akü	%25-%50 dolu
LED 1 yanıyorsa Akü	%0-%25 doludur.
LED 1 yanıp sönyor Akü boştur. Aküyü şarj edin.

Aküyü şarj etme

İlk kullanımdan önce aküyü şarj edin. Akü, müşteriye tedarik edildiğinde yalnızca %30 oranında doludur.

Not: Akü şarj cihazı, nominal değerler plakasında belirtilen voltaj ve frekansa bağlanmalıdır.

Akü sıcaklığı 50°C'nin üzerindeyse akü şarj olmaz. Akü şarj cihazı, şarj işlemine başlamadan önce akünün sıcaklığını düşürür.

1. Akü şarj cihazının güç kablosunun bir ucunu akü şarj cihazının soketine bağlayın.
2. Akü şarj cihazının güç kablosunun diğer ucunu topraklamalı bir elektrik prizine bağlayın. Akü şarj cihazındaki LED bir kez yeşil renkte yanıp söner.

1. Aküyü şarj cihazına yerleştirin. Akü, akü şarj cihazına doğru şekilde bağlandığında, şarj cihazı üzerindeki yeşil ışık yanar.

1. Akü üzerindeki tüm LED'ler yandığında akü tam olarak şarj olmuştur. Aküyü en fazla 24 saat boyunca şarj edin.
2. Akü şarj cihazını elektrik prizinden çıkarmak için güç kablosunu değil fişi çekin.
3. Aküyü şarj cihazından çıkarın.

Akü şarj durumu

Bir Husqvarna Lityum iyon akü tüm şarj seviyelerinde şarj edilebilir veya kullanılabilir. Akü bundan zarar görmez. Tamamen şarj olmuş bir akü, şarj cihazının içinde kalırsa akünün şarji azalmaz.

LED ekran	Şarj durumu
LED 1 yanıp sönüyor %0-%25
LED 1 yanıyor, LED 2 ya-nıp sönüyor	%25-%50
LED ekran Şarj durumu
LED 1, LED 2 yanıyor, LED 3 yanıp sönyyor	%50-%75
LED 1, LED 2, LED 3 ya- nıyor, LED 4 yanıp sönu- yor	%75-%100
LED 1, LED 2, LED 3, LED 4 yanıyor	Tamamen dolu

Ürünü çalıştırma

1. Akü kapağını açın.
2. Akü tutucularının 1'ine şarj olmuş bir akü yerleştirin. Daha uzun süreli çalışma için şarj olmuş ikinci bir aküyü diğer akü tutucusuna yerleştirin.
3. Güvenlik anahtarını 1 konumuna getirin.

1. Ürünün arkasında durun.

2. Kontrol paneli üzerindeki AÇMA/KAPATMA düğmesine (A) basın. Ekran açılır. Akü göstergesi (B), 2 akünün şarj durumunu gösterir. Üründe çalışan akü sayısı, akü göstergesine bitişik şekilde gösterilir. LC 347iV, LC 347iVX, LC 353iV, LC 353iVX modellerinin ekranında ayarlı hız da gösterilir.

B 1 A

1. Başlatma engelleyiciyi gevşetin.


1. Motor freni kolunu gidonun yönünde itin.


- Tahriki başlatmak için tahrik kolunu gidonun yönünde çekin.

- Tahrik hızını 4 adımdan birine ayarlamak için kontrol panelindeki + ve - düğmelerine basın.

- Örneğin bir engele yaklaştığınızda, tahriki devre dışı bırakmak için tahrik kolunu serbest bırakın.

işlevini kullanma

Üründe, daha uzun süre çalışma sağlayan bir akü tasarruf işlevi () bulunur.

1. İşlevi başlatmak için düğmesine (A) basın. Ekrandaki simgesi (B) yanar.
2. İşlevi durdurmak için düğmesine tekrar basın. Ekrandaki simgesi (B) söner.

1 2 A B e

Zemin koşulları daha yüksek bir çıkış gerektirirse işlevi otomatik olarak durur. Zemin koşulları uygun olduğunda işlevi otomatik olarak tekrar çalışır.

Yüksek yük işlevi

Ürün uzun veya ıslak çimi keserken motor otomatik olarak devri yükseltir. Yüksek yük gerekmediğinde motor, standart moda geri döner.

Ürünü durdurma

10 dakika boyunca çalıştırmazsanız ürün otomatik olarak durur. Ürünü görüş alanınızın dışında bırakmadan önce güvenlik anahtarını her zaman 0 konumuna getirin.
1. Motoru durdurmak için motor fren kolunu serbest bırakın.

1. Kontrol paneli üzerindeki AÇMA/KAPATMA düğmesine basın. Ekrandaki tüm LED lambaları ve simgeler söner.

1. Akü kapağını açın ve güvenlik anahtarını 0 konumuna getirin.

1. Aküyü çıkarmak için 2 serbest bırakma düğmesine basın ve aküyü çekip çıkarın.

1. Akünün gücü zayıfsa aküyü şarj edin. Daha fazla bilgi için bkz. Aküyü şarj etme sayfada: 687.

İyi sonuç alma

• Her zaman keskin biçak kullanın. Kör biçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı olur. Ayrıca keskin biçak kör biçaktan daha az güç kullanır.
• Çim boyunun ½'sinden fazlasını kesmeyin. Önce kesme yüksekliği yüksek ayardayken kesmeye başlayın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin.
• Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin.

Çim toplama sepeti veya malç tapası takılı değilken çimlerin kesilmesi

• Arka kapağı kaldırın ve çim toplama sepetini sökün.
• Malç tapası ve malç biçağı takılıysa bunları çıkarın.
• Ürünü çalıştırmadan önce arka kapağı kapatın.

Çalışma sırasında kesilen çim arka kapağın alt kısmından boşaltılır.

Bakım

Giriş

UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamınız gerekir.

Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğu garanti etmekteyiz.

Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin.

Bakım takvimi

Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmazsa aralıklar değişir.

* ile işaretli bakımlar için bkz. Kullanım için güvenlik talimatları sayfada: 680.

	Her kulla-nımda	Aylık ola-rak	Her mev-simde
Genel inceleme yapma X
Ürünü temizleme X
Başlatma engelleyiciyi kontrol etme * X
Üründeki güvenlik araçlarının arızalı olmadığından emin olma * X
Kesme donanımını inceleme X
Kesme kapağını inceleme * X
Motor fren kolunu kontrol etme * X
AÇMA/KAPAMA düğmesinin doğru şekilde çalıştığından ve hatalı olmadığından emin olma	X
Aküde hasar kontrolü yapma X
Akü şarjını kontrol etme X
Aküdeki serbest bırakma düğmelerinin doğru şekilde çalıştığından ve akünün ürüne sabitlendiğinden emin olma	X
Akü şarj cihazında hasar kontrolü yapma ve cihazın doğru şekilde çalıştığından emin olma.		X
Akü ile ürün arasındaki bağlantıları kontrol etme. Akü ile akü şarj cihazı arasındaki bağlantıyı kontrol etme.			X

Genel denetim yapma

• Ürünün üzerindeki somun ve vidaların sıkı olduğundan emin olun.
• Üründeki kabloların hasar görebilecekleri bir konumda olmadığından emin olun.

Ürünün temizlenmesi

• Plastik parçaları temiz ve kuru bir bezle temizleyin.
• Ürünü temizlemek için su kullanmayın. Aküye veya motora su girebilir ve üründe kısa devreye veya hasara neden olabilir.
• Ürünü temizlemek için yüksek basınçlı yıkayıcı kullanmayın.
• Motora doğrudan su tutmayın.
• Yaprak, çim ve kirleri gidermek için fırça kullanın.

Aküyü ve şarj cihazını temizlemek için

DİKKAT: Aküyü veya akü şarj cihazını suyla temizlemeyin.

• Aküyü akü şarj cihazına yerleştirmeden önce akünün ve akü şarj cihazının temiz ve kuru olduğundan emin olun.
• Akü terminallerini basınçlı hava ile temizleyin veya yumuşak ve kuru bir bez ile silin.
• Akü ve akü şarj cihazının yüzeylerini yumuşak ve kuru bir bezle temizleyin.

Kesme donanımını kontrol etme

UYARI: Yanlıslıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin.

UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Biçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Kesme donanımında hasar veya çatlak olup olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin.
2. Hasarlı veya kör olup olmadığını anlamak için bıçağa bakın.

Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın.

Bıçağın sökülmesi ve değiştirilmesi

1. Bıçağı ahşap bir blokla kilitleyin.

1. Biçak civatasını sökün.

2. Bıçağı sökün.

3. Biçak desteğinde ve biçak civatasında hasar olup olmadığını kontrol edin.

4. Bükülmediğinden emin olmak için motor milini inceleyin.
5. Yeni bıçak taktığınızda bıçağın açılı uçlarını kesme kapağı yönüne çevirin.

1. Bıçağın, motor milinin orta kısmıyla hizalandığından emin olun.
2. Bıçağı ahşap bir blokla kilitleyin. Yaylı rondelayı takıp cıvatayı ve rondelayı 23–28 Nm'lik torkla sıkın.

1. Bıçağı elinizle çekerek döndürün ve serbestçe döndüğünden emin olun.

UYARI: Ağır hizmet tipi eldiven kullanın. Biçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Bıçağı test etmek için ürünü çalıştırın. Bıçak doğru bir şekilde takılmadıysa üründe titreşim olur veya kesme işleminin sonucu başarısızdır.

Sorun giderme

Akü

Aküdeki LED Olası arızalar Olası prosedür
Yeşil LED yanıp sönü-yor	Akü voltajı düşüktür Aküyü şarj edin. Bkz. Aküyü şarj etme sayfada: 687.
Hata LED'i yanıp sönü-yor	Akünün gücü zayıftır Aküyü şarj edin. Bkz. Akü sayfada: 691.
	Çalışma ortamındaki sıcaklık çokyüksek veya çok düşüktür
	Aşırı voltaj Şebeke voltajının, ürünün nominal değerler plakasındakiyle aynı olduğundan emin olun.
Hata LED'i yanıyor Hücre farkı çok fazla (1 V) Onaylı bir servis noktasıyla görüşün.

Akü şarj cihazı

Akü şarj cihazındaki LED	Olası arızalar Olası prosedür
Hata LED'i yanıp sö- nüyor	Çalışma ortamındaki sıcaklık çok yüksek veya çok düşüktür	Akü şarj cihazını 5°C ile 40°C arasındaki sıcaklıklarda kullanın.
Hata LED'i yanıyor Onaylı bir servis noktasıyla görüşün

Kontrol paneli

Tuş takımı Hata kodu (Yanıp sönme sayısı)		Olası arızalar Olası işlem
Hata LED'i yanıp sönüyor	3 Motor aşırı yüklüdür Kesme yüksekliğini artırın. Bkz.		Kesme yüksekliğini ayarlama sayfada: 686.
	5 Motor devri çok düşüyor ve motor duruyor
	10 Motor denetleyicisi çok sıcak Motoru durdurun ve soğuyana kadar bekleyin
	2 Biçak engelleniyor	Yanlıslıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekle- yin. Biçağın rahat dönebildiğinden emin olun. Sorun devam ederse yetkili bir ser- vis noktasıyla görüşün
	9 Akü hatası oluştu veya akü sinyali yok		Aküyü ürüne doğru şekilde yerleştirin ve akü konektörünü kontrol edin. Aküdeki hata LED'inin yanıp sönmesi halinde: Bkz. Akü sayfada: 687.
Ürün duruyor 8 Akün'nRevenue	hün gücü zayıftır Aküyü şarj edin. Bkz.		Aküyü şarj etme sayfada: 687.
	0 Akü konektörü arızası Akü konektörünü kontrol edin
Diğer hatalar	Başka hatalar oluşursa güvenlik anahtarını 0'a çevirin, aküyü çıkarın ve onaylı bir servis nokta- sıyla görüşün.

Taşıma, depolama ve atma

Giriş

UYARI: Taşıma sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını "0" konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin.

Ürünü nakliye konumuna getirme

1. Alt düğmeleri gevşetin.
2. Düğmeleri ürünün sol ve sağ tarafından girintilerin alttaki ucuna getirin.

1. Kolu öne doğru katlayın.


1. Çim toplama sepetini çıkarın.

Taşıma

• Ürün içindeki Lityum iyon aküler Tehlikeli Maddeler Kanunu gerekliliklerine tabidir.

• Ticari amaçlı taşımalarda, paketteki ve etiketlerdeki özel gerekliliklere uyulmalıdır.

• Ürünü taşıma için hazırlarken tehlikeli malzeme yönetmeliklerine uyduğunuzdan emin olun. Yerel yönetmelikler uygulanabilir.

• Ürünü taşırken aküyü kesinlikle çıkarın.
• Akü konektörlerine bant yapıştırın ve taşıma sırasında akünün hareket edemeyeceğinden emin olun.
• Taşıma sırasında ürünü bağlayın.

Saklama

• Ürünü depolarken aküyü kesinlikle çıkarın.
• Kazaları önlemek için depolama sırasında akünün ürüne bağlı olmadığından emin olun.
• Akü şarj cihazını kapalı ve kuru bir alanda tutun.
• Aküyü ve akü şarj cihazını, nem veya don olmayan kuru bir alanda tutun.
• Depolama sırasında aküyü şarj cihazından ayırın.
• Aküyü, statik elektrik oluşabilecek yerlerde tutmayın. Aküyü metal bir kutuda tutmayın.
• Aküyü, sıcaklığın 5°C ile 25°C arasında olduğu ve güneş ışığı almayan yerlerde tutun.
• Akü şarj cihazını, sıcaklığın 5°C ile 45°C arasında olduğu ve güneş ışığı almayan yerlerde tutun.
• Uzun süreli depolamadan önce akünün %30 - %50 dolu olduğundan emin olun.
• Ürünü, aküyü ve akü şarj cihazını, çocukların ve onaylı olmayan kişilerin erişemeyeceği kilitli bir alanda tutun.
• Uzun süreli depolamadan önce ürünü temizleyin ve ürüne eksiksiz bir bakım yaptırın.

Atma

Ürün veya ürün ambalajı üzerinde bulunan semboller, bu ürünün evsel atık olarak değerlendirilemeyeceğini belirtir. Elektrikli ve elektronik ekipman, kurtarma için uygun bir geri dönüşüm istasyonuna gönderilmelidir.

Bu ürüne doğru önemin verilmesini sağlayarak, çevreye ve insanlara olabilecek potansiyel negatif etkisini önlemeye yardımcı olabilirsiniz, aksi takdirde bu ürünün yanlış atık yönetimi durumunda negatif etkiler meydana gelebilir. Bu ürünün geri dönüşümü hakkında daha ayrıntılı bilgi için belediyenize, mahallenizdeki atık hizmetine veya ürünü satın aldığınız mağazaya danışın.

	LC 247iX/LC 247i LC 347iVX/LC 347iV LC 353iVX/LC 353iV
Kesme motoru
Motor tipi BLDC (fırçasız) 36V BLDC (fırçasız)	36V BLDC (fırçasız) 36V
Motor devri – SavE, dev/dak. 2600 2600 2600
Motor devri – Nominal, dev/dak. 3000 3000 3000
Motor devri – Yüksek yük, dev/dak. 3500 3500	3500
Motor çıkışı – maks. kW 0,96 0,96 1,05
Motor çıkışı – Nominal, kW 0,75 0,75 0,9
Tahrik motoru
Motor çıkışı – Nominal, kW Yok 0,25 0,25
Kendi kendine yürüme hızı, km/sa. Yok 3,0-4,5	3,0-4,5
Devir ayar seviyeleri Yok 4 4
Ağırlık
Aküsüz ağırlık, kg	24	26	28
Akü
Akü türü	Husqvarna Akü Serisi	Husqvarna Akü Serisi	Husqvarna Akü Serisi
Akü çalışma süresi
Bir adet Husqvarna 5,2 Ah akü (Bli200) ile birlikte SavE etkin durumdayken dakika cinsinden akü çalışma süresi (serbest çalışma).	43	43	32
Bir adet Husqvarna 5,2 Ah akü (Bli200) ile birlikte standart mod etkin durumdayken dakika cinsinden akü çalışma süresi (serbest çalışma).	30	30	20
Gürültü yayma ^79
Ses gücü seviyesi, ölçülen dB (A)	94	94	97
Ses gücü seviyesi, LWA dB (A) garantili	95	95	98
Ses seviyeleri ^80
Operatörün kulağındaki ses basıncı düzeyi, dB (A)	82	82	86
Titreşim seviyeleri ^81
Tutma yeri, m/sn ^2	0,42 0,42 2,64
	LC 247iX/LC 247i LC	347iVX/LC 347iV LC 35	3iVX/LC 353iV
Kesme donanımı
Kesme yüksekliği, mm 20-75 mm 20-75 mm 20-75 mm
Kesme genişliği, cm 47 47 53
Bıçak Standardı Toplama 5905934-10 Toplama	5905934-10 Toplama	5940757-10
Bıçak aksesuarı Malçlama	5907010-10	Malçlama5907010-10	Malçlama5950072-10
Çim toplama sepeti kapasitesi, litre 55 55 60

Bluetooth® için radyo frekansı verileri	LC 247iX LC 347iVX LC 353iVX
Frekans bandı, GHz 2,4-2,4835 2,4-2,4835 2,4-2,4835
Çıkış gücü, maks. dBm 4 4 4

Onaylı aküler Tip Akü kapasitesi, Ah Voltaj, V		Ağırlık, lb/kg
BLi20	Lityum iyon	4,0 36 2,6/1,2
BLi200	Lityum iyon	5,2 36 2,8/1,3
BLi300	Lityum iyon	9,4 36 4,1/1,9

Belirtilen aküler için onaylı şarj cihazları, BLi	Giriş voltajı, V	Frekans, Hz	Güç, W
QC80	100-240	50-60	80
QC80F	12	0	80
QC250	100-240	50-60	250
QC330	100-240	50-60	330
QC500	100-240	50-60	500

AT Uyumluluk Bildirimi

AT Uyumluluk Bildirimi

Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: [phone], 2018 ve sonrası seri numaralı Husqvarna LC 247i, LC 247iX, LC 347iV, LC 347iVX, LC 353iV, LC 353iVX model çim biçme makinelerinin KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu beyan eder:

• 8 Haziran 2011 tarihli ve 2011/65/AB sayılı "belirli tehlikeli maddelerin kısıtlanmasına" ilişkin direktif
• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif
• 26 Şubat 2014 tarihli ve 2014/30/AB sayılı "elektromanyetik uyumlulukla ilgili" direktif
• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevredeki gürültü emisyonları ile ilgili" direktif

Gürültü emisyonlarıyla ilgili bilgi için Teknik veriler bölümüne bakın.

Aşağıdaki standartlar uygulanmıştır:

EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6, ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581

Başka şekilde belirtilmemişse yukarıda listelenen standartlar en son yayınlanan sürümlerdir.

Onaylanmış kuruluş: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala

2000/14/AT direktifindeki Ek VI'ya göre uyumluluk değerlendirmesi gerçekleştirmiştir.

Huskvarna, 2020-04-22

$$ \Delta \cdot 2 m $$

Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu)

Türk ithalat şirketi daha fazla bilgi için temas edilecek: Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş.

Suadiye Mh. Bağdat Cd. No:455/4

Kadıköy – 34740 İstanbul / Türkiye

Telefon: [phone]

Kayıtlı ticari markalar

Bluetooth® marka ismi ve logoları, Bluetooth SIG, inc. mülkiyetinde olan tescilli ticari markalardır ve Husqvarna, bu tür markaları ruhsatlı olarak kullanmaktadır.

Зміст
