HASZNÁLATI ÚTMUTATÓ SBSPF602 STEINBERG

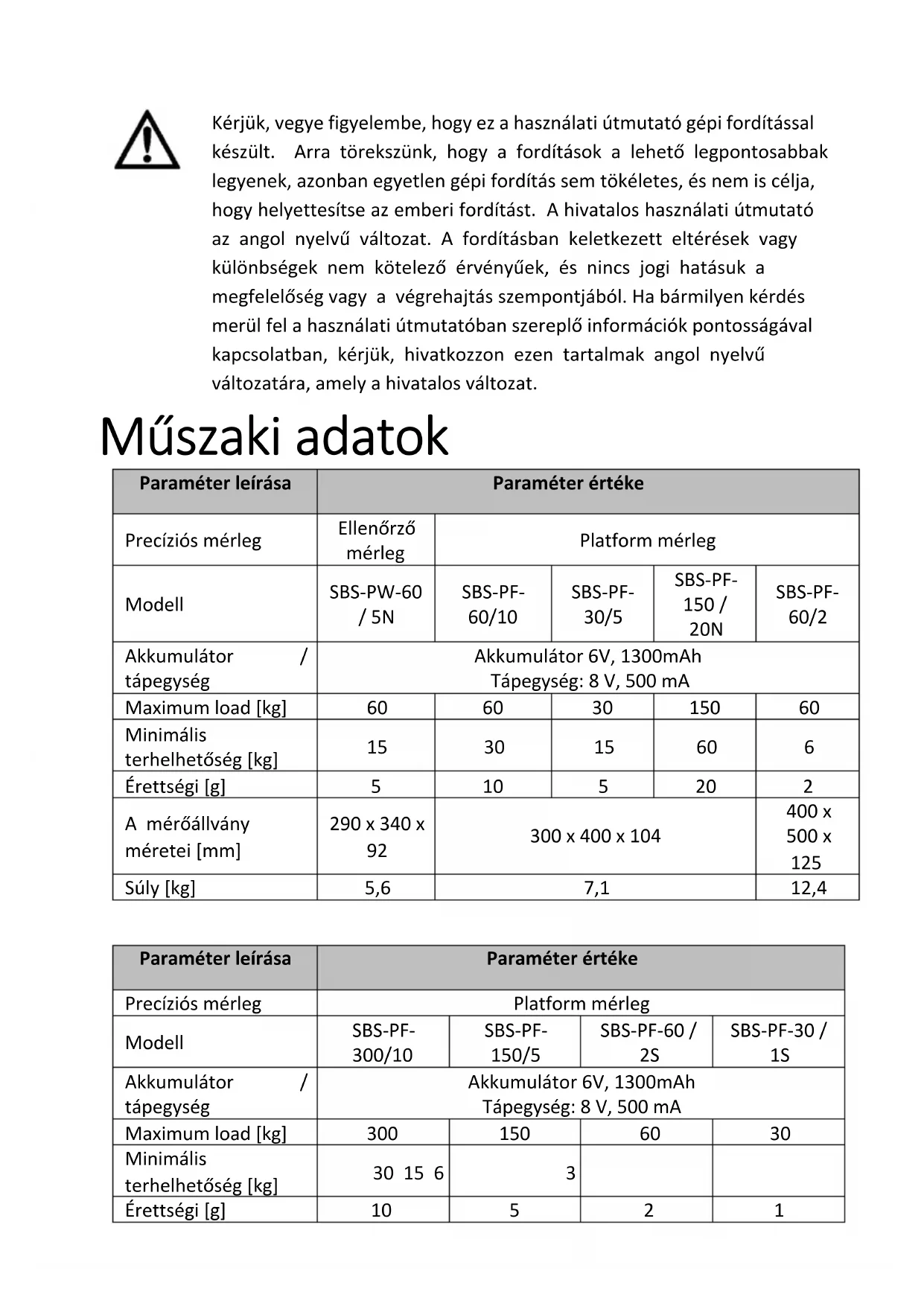

Termék neve Ellenőrző mérleg Platform mérleg

Minimális terhelhetőség [kg]

A mérőállvány méretei [mm] 290 x 340 x

Paraméter leírása Paraméter értéke Precíziós mérleg Platform mérleg Modell SBS-PF- 300/10 SBS-PF- 150/5 SBS-PF-60 /

Akkumulátor / tápegység Akkumulátor 6V, 1300mAh Tápegység: 8 V, 500 mA Maximum load [kg]

Minimális terhelhetőség [kg]

1A mérőállvány méretei [mm] 400 x 500 x 122 300 x 400 300 x 400 x

Ez a kézikönyv a biztonságos és megbízható használathoz kíván segítséget nyújtani. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva. ELINDÍTÁS ELŐTT FIGYELMESEN OLVASSA EL ÉS ÉRTELMEZZE EZEKET AZ UTASÍTÁSOKAT. A készülék hosszú és megbízható működésének érdekében ügyelni kell a készülék megfelelő használatára és karbantartására az ebben a használati utasításban leírtaknak megfelelően. A használati útmutatóban szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja magának a jogot a termék minőségének javítására, módosítására. A legújabb műszaki megoldások és a zajcsökkentési technológiák figyelembe vételével a készülék úgy lett megtervezve és megépítve, hogy a zajkibocsátásból eredő esetleges kockázat a lehető legalacsonyabb legyen. Jelmagyarázat A termék megfelel a vonatkozó biztonsági előírásoknak.

Használat előtt ismerkedjen meg az utasítással!

Újrahasznosítható termék. VIGYÁZAT! vagy FIGYELEM! vagy FIGYELEM! egy adott helyzet leírására. (általános figyelmeztető jel).

Csak beltéri használatra.VIGYÁZAT! A használati útmutató illusztrációi szemléltető jellegűek és bizonyos részletekben eltérhetnek a termék tényleges megjelenésétől.

2. A felhasználás biztonsága

VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet, súlyos sérülést vagy halálos balesetet okozhat.

A figyelmeztetésekben és a használati utasítás leírásában az "eszköz" vagy "termék" kifejezés a következőkre utal Ellenőrző mérleg Platform mérleg 2.1. Elektromosságra vonatkozó biztonsági szabályok Az akkumulátortöltőre vonatkozik: a) A készülék villásdugójának illenie kell a konnektorba. A villásdugót semmilyen módon ne módosítsa. Az eredeti villásdugók és a megfelelő aljzatok csökkentik az áramütés kockázatát. b) Kerülje a földelt elemekkel, például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel való érintkezést. Fokozottan fennáll az áramütés veszélye, ha a teste földelve van, és megérinti a készüléket, miközben közvetlen esőnek, nedves járdának van kitéve, vagy nedves környezetben dolgozik. A készülékbe jutó víz növeli a sérülés és az áramütés kockázatát. c) Ne érintse meg a készüléket vizes vagy nedves kézzel! d) Ne használja a kábelt rendeltetésétől eltérően! Soha ne használja a készülék felemelésére vagy a konnektorból való kihúzásra! A kábelt tartsa távol hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott vezetékek növelik az áramütés kockázatát. e) Ha nem lehet elkerülni a termék nedves környezetben való használatát, használjon áram-védőkészüléket (RCD)! Az RCD használata csökkenti az áramütés kockázatát. f) Tilos a készülék használata, ha a tápkábel megsérült, vagy kopás jelei észlelhetők. A sérült tápkábelt szakképzett villanyszerelővel vagy a gyártó szervizével kell kicseréltetni. g) FIGYELEM - ÉLETVESZÉLY! Tilos a berendezést tisztítás vagy használat során vízbe vagy egyéb folyadékba meríteni.2.2. Munkahelyre vonatkozó biztonsági szabályok a) Ügyeljen a munkaterületen a rendre és a jó megvilágításra. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet. Legyen előrelátó, figyelje a berendezés működését és tanúsítson józanságot a munkavégzés során! b) Ha nem biztos abban, hogy a termék megfelelően működik-e, vagy ha sérülést talál rajta, vegye fel a kapcsolatot a gyártó szervizével! c) A berendezés javítását kizárólag a gyártó szervize végezheti. saját hatáskörben javítást végezni! d) Láng vagy tűz fellépése esetén a feszültség alatt lévő berendezést kizárólag porral vagy szénsavhóval (CO2) oltó készülékkel szabad oltani. e) Őrizze meg a használati útmutatót, mivel később is szüksége lehet rá. Ha a készüléket átadja egy következő tulajdonosnak, a használati útmutatót is át kell adni a termékkel együtt. f) A csomagolás részeit és az apró alkatrészeket tartsa gyermekektől elzárva.

feledje! Használat közben ügyeljen a gyermekek és a közelben tartózkodók testi épségére! 2.3. Személyekre vonatkozó biztonsági szabályok a) Ne kezelje ezt a készüléket, ha fáradt, beteg, vagy olyan alkohol, kábítószer vagy gyógyszer hatása alatt áll, amely befolyásolhatja a készülék kezelési képességét. b) A készüléket nem használhatják csökkent szellemi, érzékszervi vagy értelmi képességekkel rendelkező személyek (beleértve a gyermekeket is), illetve olyan személyek, akiknek nincs tapasztalatuk és/vagy ismereteik, kivéve, ha felügyelet alatt állnak, vagy a biztonságukért felelős személy utasította őket a készülék működtetésére. c) A készülék nem játék. Nem szabad megengedni, hogy gyermekek játszanak a készülékkel. 2.4. A készülék biztonságos használata a) Ne terhelje túl a berendezést! Az adott alkalmazásnak megfelelő eszközöket használja! A helyesen kiválasztott termék jobban és biztonságosabban végzi el azt a munkát, amelyre tervezték. b) Ne használja a készüléket, ha a be-/kikapcsoló nem működik megfelelően (nem kapcsol be és ki). A kapcsolóval nem vezérelhető készülékek veszélyesek, nem alkalmasak a használatra és meg kell őket javítani.c) Használaton kívül a berendezést olyan helyen tárolja, ahol gyermekek és a berendezést vagy a használati útmutatót nem ismerő személyek számára elérhetetlen! A berendezés veszélyes a gyakorlatlan felhasználók kezében. d) A készülék gyermekektől elzárva tartandó. e) A készülékek javítását és karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti cserealkatrészek használatával. Ez biztosítja a biztonságos használatot. f) A készülék működési integritásának biztosítása érdekében tilos eltávolítani a gyári burkolatot vagy a csavarokat. g) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a szennyeződések felhalmozódást. h) Ne terhelje túl a mérleget. Ez károsíthatja a nyúlásmérőket.

i) A mérés megkezdése előtt győződjön meg arról, hogy a készülék stabil

felületre van helyezve, nincs kitéve rezgéseknek és hirtelen hőmérséklet- változásnak, amely hátrányosan befolyásolhatná a mérési eredményeket. j) Ne hagyjon súlyt a mérlegen hosszú ideig. Ez csökkenti a mérleg pontosságát és lerövidíti az érzékelők élettartamát. k) Ne használja a mérleget viharban vagy esőben. l) Kerülje a szélsőséges hőmérsékletet. Ne helyezze a mérleget közvetlen napfényre vagy légkondicionáló rendszerek közelébe. m) A mérleget nem szabad nagy elektromos áramfelvételű terhelések, például hegesztőgépek vagy nagy villanymotorok közelében használni. n) Ne hagyja az akkumulátort a mérlegben, ha hosszabb ideig nem használja. o) Kerülje el, hogy a levegő magas páratartalommal rendelkezzen, amely páralecsapódást és vízzel való közvetlen érintkezést okozhatna. p) Ne helyezze a mérleget nyitott ablakok vagy ajtók, légkondicionáló rendszerek vagy ventilátorok közelébe, mert a nem megfelelő légáramlás instabil mérési eredményeket okozhat. q) A mérleget tisztán kell tartani. Ne tegyen tárgyakat a mérlegre, amikor az nincs használatban.

VIGYÁZAT! Annak ellenére, hogy a készülék minél biztonságosabbra lett tervezve, fel lett szerelve megfelelő biztonsági eszközökkel, valamint a felhasználó biztonságát óvó plusz elemek használatának ellenére is fennáll a baleset vagy sérülés veszélye a készülékkel való munka során. A termék használata során járjon el óvatosan és a józan ész szabályai szerint!

3. Használati utasítás

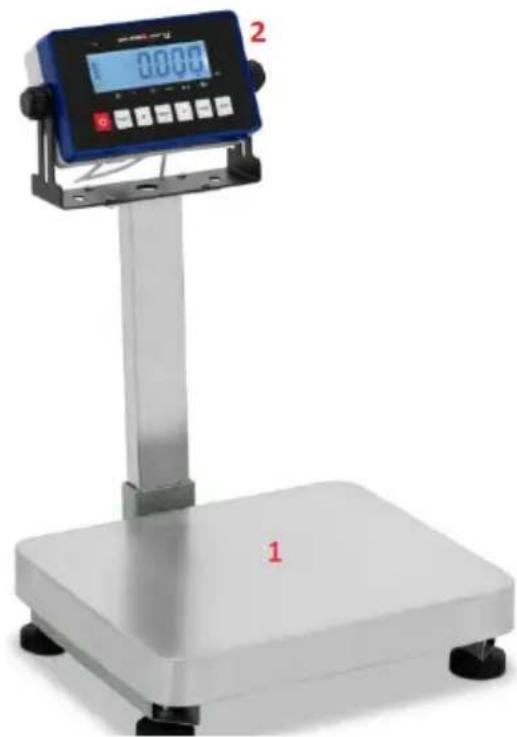

A készüléket a serpenyőre helyezett elemek súlyának mérésére tervezték. Ne lépje túl a mérleg maximális terhelését - károsíthatja azt! A felhasználó felelős a nem rendeltetésszerű használatból eredő bármilyen kárért.3.1. Termék áttekintés SBS-PW-60 / 5N:

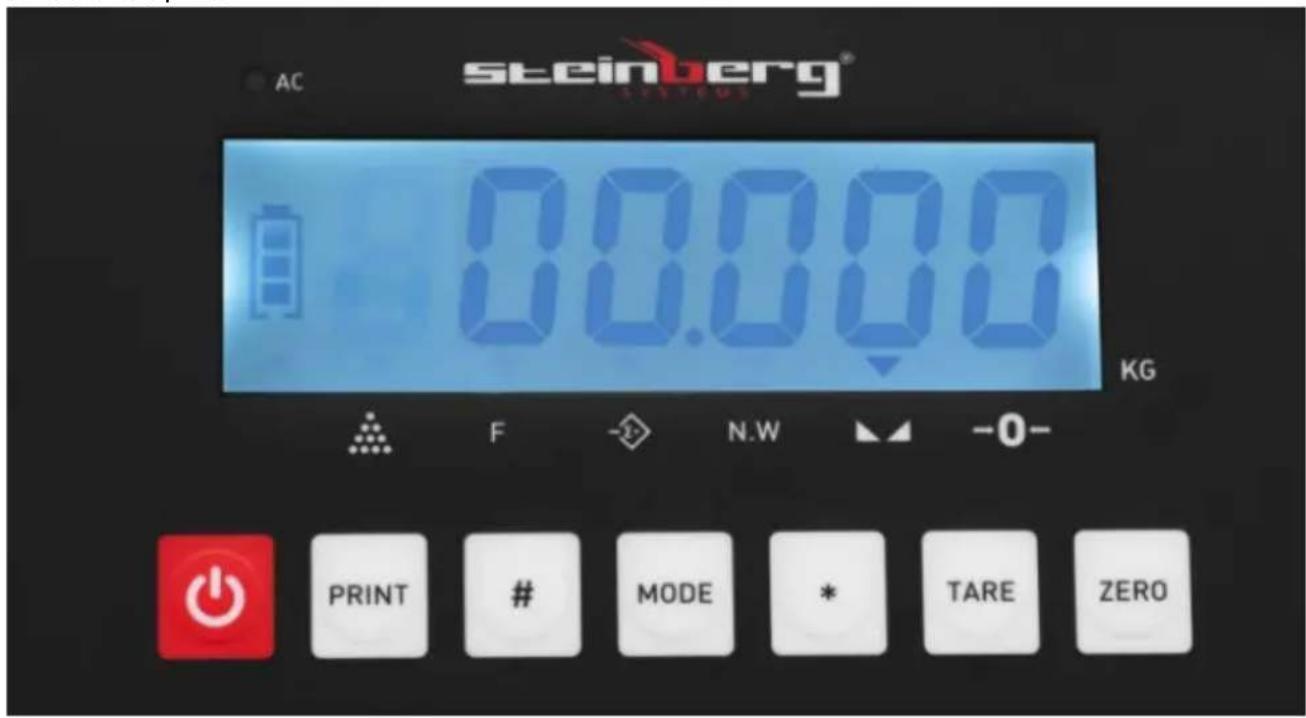

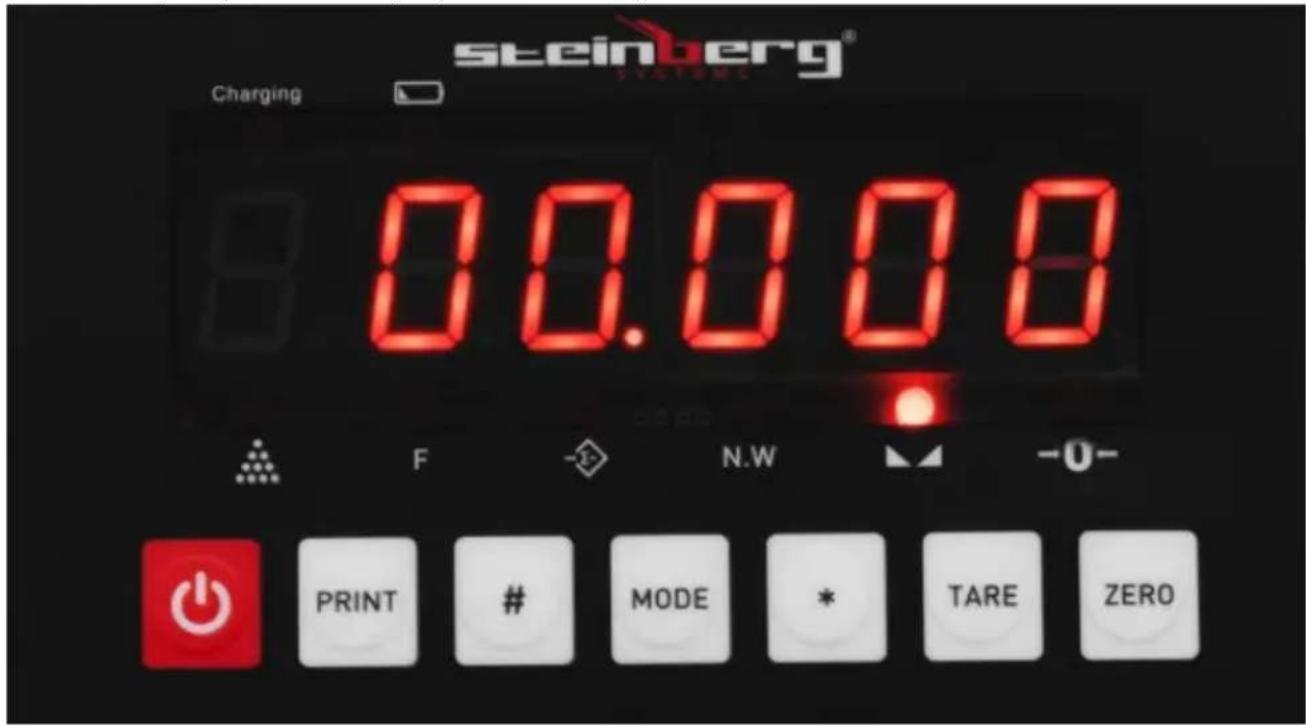

2 - Vezérlőpanel kijelzővel:

- skála kapcsoló PRINT - gomb nincs hozzárendelve / nem alkalmazható. # - a kalibrálás során használt gomb MODE - Ha ezt a gombot 5 másodpercig nyomja meg mérési üzemmódban, a mérleg a felhasználói beállítási módba lép; ha 5 másodpercnél rövidebb ideig nyomja meg, a mérleg számolási módba lép.

• - gomb a súlyösszegzéshez mérési/mintavételi üzemmódban a számlálási üzemmódban. TARA - A tarafunkció a csomag súlya. Ez a különbség a csomagolással ellátott áru teljes súlya és a csomagolás nélküli áru súlya között. A tarát olyan tételek súlyának eltávolítására használják, amelyeket nem kell beleszámítani a teljes súlymérésbe. ZERO ( TARE-ként is használatos ; kijelzőjelző) A nullázási funkciót csak akkor szabad használni, ha nincs semmi a serpenyőn, és a kijelzőn nem jelenik meg a "0". Előfordulhat, hogy a mérleg nem "0"-t mutat, ha a mérőedényen por, szennyeződés vagy nedvesség van, vagy ha nehéz tárgy esik a mérlegre. A nullázási funkció lényegében korrigálja a valódi nullát a mérlegen, és tájékoztatja azt, hogy nincs semmi a serpenyőn. AC/Charging - a csatlakoztatott tápegység (akkumulátortöltés) kijelzője. 3.2. Beüzemelés előtt BERENDEZÉS ELHELYEZÉSE:A készülék környezetének hőmérséklete nem haladhatja meg a 40°C-ot, és páratartalma nem haladhatja meg a 85%-ot. A készüléket úgy kell elhelyezni, hogy a jó légáramlás biztosítva legyen. A készülék mindegyik falától legalább 10 cm távolságot kell tartani. Tartsa távol a készüléket bármilyen forró felülettől. A készüléket mindig egyenes, stabil, tiszta, tűzálló és száraz felületen kell használni, gyermekek és csökkent szellemi, érzékszervi vagy mentális funkciókkal rendelkező személyek számára elérhetetlen helyen. A készüléket úgy kell elhelyezni, hogy a tápkábel villásdugója bármikor elérhető legyen. Ellenőrizni kell, hogy a készülék tápellátása megfelel-e az adattáblán megadott adatoknak! 3.3. A készülék használata

3.3.1. Kumulációs funkció

Ha a kijelzett érték a mérési módban pozitív és stabil, nyomja meg a [*] billentyűt az aktuális súly kumulálásához és a kumulált súly megjelenítéséhez - a kumulációs jelző világít. Ha ezt a gombot újra megnyomja, a készülék visszatér a mérési üzemmódba, és a kumulációs kijelző kikapcsol. A skála nullázása után újabb kumulációs műveletet kell végrehajtani. Amikor az összesített súly megjelenik, nyomja meg a [MODE] gombot az összesített súly memóriából való törléséhez, majd nyomja meg a [*] gombot a mérési üzemmódba való visszatéréshez. Ha ellenőrizni kell az összesített súlyt, állítsa vissza a platformterhelést, majd nyomja meg a [*] gombot az összesített súly megjelenítéséhez.

3.3.2. Számláló funkció

Mérési üzemmódban nyomja meg a [MODE] gombot a számláló üzemmódba való belépéshez. A kijelzőn megjelenik a "count. A [*] megnyomásakor a kijelzőn a "C00000" jelenik meg. Ezután nyomja meg a [TARE] gombot a számjegy mozgatásához, amely a [ZERO] gomb megnyomása után minden alkalommal eggyel növekszik. A mérleg a minta számának beírása és a [*] megnyomása után belép a számláló üzemmódba. A kijelzőn "0" jelenik meg, és a számlálófény kigyullad. Nyomja meg a [MODE] gombot a mérési üzemmódba való visszatéréshez. A számláló üzemmódba való belépés után a "count" (számlálás) jelenik meg a kijelzőn. Nyomja meg kétszer a [*] gombot a számláló üzemmódba való közvetlen belépéshez, és a kijelző az utolsó mintavételi eredménynek megfelelően jelenik meg. (Ebben a folyamatban, ha az ERR4 jelenik meg, az azt jelenti, hogy a mintavételezés sikertelen volt).

3.3.3. Riasztás beállítása

a) A felső határérték beállítása (a felső határérték előjelének és a felső határértéknek a villogással váltakozó megjelenítése) 0.000 - HH-• Nyomja meg a [TARE] billentyűt a számbevitelhez - növelje az értéket a [ZERO] billentyűvel, majd nyomja meg a [*] billentyűt az alsó határérték beállításához.

• Ha a felső határértéket nem szükséges megváltoztatni, nyomja meg a [*] billentyűt az alsó határérték beállításához.

• Nyomja meg a [*] gombot a beállításból való közvetlen kilépéshez.

• Ha a felső határérték alacsonyabbra van beállítva, mint az alsó határérték, törölje az alsó határértéket. b) Az alsó határérték beállítása (az alsó határérték előjelének és az alsó határértéknek a villogással váltakozó megjelenítése) 0.00 - L L-.

• Nyomja meg a [TARE] billentyűt a számbevitelhez - növelje az értéket a [ZERO] billentyűvel, majd nyomja meg a [*] billentyűt a riasztás beállításának megerősítéséhez.

• Ha nincs szükség az alsó határérték módosítására, nyomja meg a [*] billentyűt, miközben az értékek felváltva villognak.

• Nyomja meg a [*] gombot a beállítások közvetlen elhagyásához.

• Ha az alsó határérték nincs nullára állítva, és nagyobb, mint a felső határérték, akkor a [-erro-] hiba jelenik meg. c) A riasztási mód beállítása. A kijelzőn a - No- azt jelenti, hogy nincs riasztás; A kijelzőn megjelenik - IN- jelzi a riasztást a beállított tartományban; A kijelző - OUT- a beállított tartományon kívüli riasztást jelzi.

• Nyomja meg a [TARE] billentyűt a három riasztási mód közötti váltáshoz, majd nyomja meg a [*] billentyűt a beállítás befejezéséhez.

• Ha nincs szükség a riasztási mód módosítására, nyomja meg a [*] billentyűt a beállítás befejezéséhez. Figyelem: IN- a hangjelzés a beállított tartományban cseng; OUT: a hangjelzés a beállított tartományon kívül cseng. Mérési módban nyomja meg a [#] gombot 5 másodpercig, és a mérleg belép a felhasználói beállítási módba (P mód). 18 üzemmód van P1-től P18-ig - nyomja meg a [*] gombot az üzemmód kiválasztásához, majd a [TARE] gombot a paraméter kiválasztásához.

1. P1 x kg Lb változás

X = 1: kg kijelzés X = 2: Lb beállítás (a kijelző nem jelzi)

2. P2 x automatikus kikapcsolás

X = 1: a funkció hiányaX = 2: 10 perc után kikapcsol a készülék. X = 3: 20 perc X = 4: 30 perc

3. P3 x a sávos sebesség beállítása

X = 1: 9600 X = 2: 4800 X = 3: 2400 X = 4: 1200

4. P4 x RS232 súlykimenet nettó/bruttó opcionális

X = 1: nettó súly kimenet X = 2: bruttó súly kimeneti érték X = 3: Tára súly kimenet

5. P5 x RS232 kimeneti üzemmód opció

X = 1: Nincs átvitel (RS232 leállítás) X = 2: Folyamatos átvitel X = 3: Folyamatos átvitel, ha stabil X = 4: parancs üzemmód (Z: nulla, T: tara, R: mérési adatok egyszeri küldése) X = 5: Távoli kijelző kimenet X = 6: Egyszeri küldés, ha RS232 stabil 6.P6 x Háttérvilágítás beállítása (LCD) Energiatakarékossági funkció beállítása (LED) X = 1: Nincs háttérvilágítás (LCD) Nincs energiatakarékossági funkció (LED) X = 2: Automatikus háttérvilágítás (LCD) Energiatakarékosság 3 másodperc a nullára (LED) X = 3: Folyamatos háttérvilágítás (LCD) energiatakarékos 1 percig a mérlegelés alatt (LED).

7. P7 x Nulla követési tartomány

X = 1: 0,5e X = 2: 1.0e X = 3: 1.5e X = 4: 2.0e X = 5: 2.5e X = 6: 3.0e X = 7: 5.0e X = 8: Tiltott X = 9: Automatikus nullkövetés

8. P8 x Nulla követési tartomány

9. P9 x Nulla tartomány induláskor

X = 1: 2% FS X = 2: 4% FS X = 3: 10% FS X = 4: 20% FS X = 5: 100% FS X = 6: tilos

10. P10 x A digitális szűrés intenzitása

X = 1: magas X = 2: átlag X = 3: alacsony X = 4: nagyon lassú

11. P11 X Stabilizációs idő

X = 1: magas X = 2: átlag X = 3: alacsony

12. P12 X Stabilitási tartomány

X = 1: alacsony X = 2: átlag X = 3: magas

13. P13 X Az állatskála-funkció erőssége

X = 0: KI X = 1: ON (a "*" billentyű rövid megnyomásával az állatskála funkcióra léphet).

15. P15 X Nyomtatási átviteli formátum - nem alkalmazható

X = 1: Alapértelmezett súly: 1.234 kg X = 2: 1.234 X = 3: = 432,100 X = 4: Tára, bruttó súly, nettó súly egyszerre küldve. X = 5: ST, NT 1,234 kg16. P16 X Riasztólámpa be/ki kapcsolása X = 1: KI X = 2: ON

17. P17 X Kúszás be/ki

18. P18 X Hibakompenzáció: 0 azt jelenti, hogy ki, más azt jelenti, hogy x.

Kapcsolja be a mérleget, nyomja meg a [#] gombot az inicializálás során, és a mérleg kalibrálási üzemmódba lép. Kalibrálási lépések alább:

Nyomja meg a [TARE] gombot a skála kiválasztásához [d X] Válassza ki a skálát (1/2/5/10/20/50), nyomja meg a [ #] gombot a megerősítéshez. Példa: 20

Nyomja meg a [TÁRA] gombot a DECIMÁLIS PONT kiválasztásához. [PX] Válassza ki a tizedesjegyet: Nyomja meg a [ #] gombot a megerősítéshez. Példa: 3

A skála teljes tartományának beállítása [TELJES] Nyomja meg a [TARE] gombot a számjegy értékének módosításához; nyomja meg a [ZERO] gombot a számjegy kiválasztásához; Nyomja meg a [ #] gombot a beállított tartomány megerősítéséhez.

Nulla pont kalibrálás: Nyomja meg a [ #] gombot, amikor a skála stabilizálódott. [nOLOAD] Győződjön meg róla, hogy a mérleg nincs terhelve

Teljes skála kalibrálás: nyomja meg a [ #] gombot, amikor a bemeneti érték megegyezik a betöltött tömeggel és a tömeg stabilizálódott. [AdLOAD] A betöltött súly beírásakor nyomja meg a [TARE] gombot a számjegyérték kiválasztásához. Nyomja meg a [ZERO] gombot egy számjegy kiválasztásához. Ha a beviteli érték megegyezik a terhelés súlyával, nyomja meg a [#] gombot, amikor a súly stabilizálódik.

[Vége] A kalibrálás vége 3.4. Tisztítás és karbantartás a) Minden tisztítás előtt, és akkor is, ha a készülék nincs használatban húzza ki a hálózati csatlakozót! b) A felületek tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.c) A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni. d) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni. e) Ügyeljen arra, hogy víz ne kerülhessen a készülék házába. f) A szellőzőnyílásokat kefével és sűrített levegővel kell tisztítani. g) A készüléket rendszeresen ellenőrizni kell, hogy nincsenek-e raja sérülések és megfelelően működik-e. h) Ne hagyja az elemeket a készülékben, ha hosszabb ideig nem használja.

i) A tisztításhoz nedves, puha rongyot kell használni.

j) Ne használjon éles és/vagy fémtárgyakat (pl. drótkefét vagy fémspatulát), mivel ezek károsíthatják a készüléket alkotó anyag felületét. k) Ne tisztítsa a terméket savas anyagokkal, orvosi szerekkel, hígítókkal, üzemanyaggal, olajokkal vagy más vegyszerekkel. Ez károsíthatja a készüléket. UTASÍTÁSOK AZ AZ ELEMEK BIZTONSÁGOS ELTÁVOLÍTÁSÁHOZ A készülékek 6 V-os, 1300 mAh-s akkumulátorral vannak felszerelve. A használt akkumulátort úgy távolítsa el a készülékből, mint az összeszereléskor. Az elemeket juttassa el ilyen anyagok ártalmatlanításáért felelős hulladékfeldolgozóhoz. A HASZNÁLT KÉSZÜLÉKEK UTILIZÁLÁSA Az élettartam lejárta után a terméket tilos a hagyományos háztartási hulladékkal együtt kidobni, ehelyett át kell adni elektromos és elektronikai berendezések újrahasznosítására szakosodott gyűjtőpontra. Ezt a terméken, a használati útmutatóban vagy a csomagoláson található szimbólum is jelzi. A készülékben használt anyagok a jelölésüknek megfelelően újrahasznosíthatóak. Az újrafelhasználással, anyagok újrahasznosításával vagy a használt eszközök más módon történő használatával jelentős mértékben hozzájárul környezetünk védelméhez. A helyi hatóságoknál tájékozódhat a használt eszközök helyi hulladékkezelő gyűjtőhelyéről.Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version. Tekniske data Parameterbeskrivels
