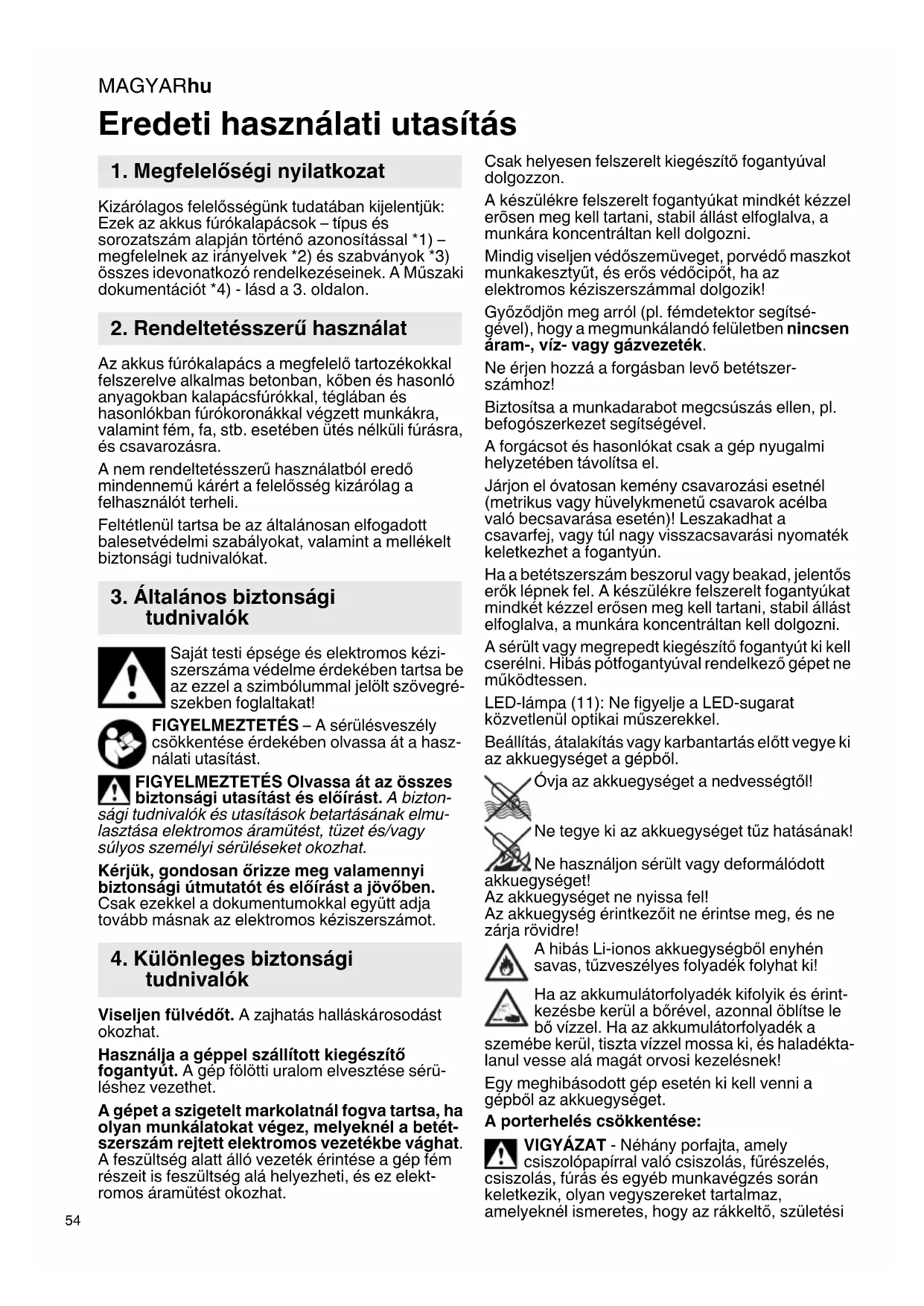

HASZNÁLATI ÚTMUTATÓ PowerMaxx BH 12 BL 16 METABO

Kizárólagos felelősségünk tudatában kijelentjük: Ezek az akkus fúrókalapácsok – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon. Az akkus fúrókalapács a megfelelő tartozékokkal felszerelve alkalmas betonban, kőben és hasonló anyagokban kalapácsfúrókkal, téglában és hasonlókban fúrókoronákkal végzett munkákra, valamint fém, fa, stb. esetében ütés nélküli fúrásra, és csavarozásra. A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli. Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági tudnivalókat. Saját testi épsége és elektromos kézi- szerszáma védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegré- szekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a hasz- nálati utasítást. FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást. A bizton- sági tudnivalók és utasítások betartásának elmu- lasztása elektromos áramütést, tüzet és/vagy súlyos személyi sérüléseket okozhat. Kérjük, gondosan őrizze meg valamennyi biztonsági útmutatót és előírást a jövőben. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot. Viseljen fülvédőt. A zajhatás halláskárosodást okozhat. Használja a géppel szállított kiegészítő fogantyút. A gép fölötti uralom elvesztése sérü- léshez vezethet. A gépet a szigetelt markolatnál fogva tartsa, ha olyan munkálatokat végez, melyeknél a betét- szerszám rejtett elektromos vezetékbe vághat. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elekt- romos áramütést okozhat. Csak helyesen felszerelt kiegészítő fogantyúval dolgozzon. A készülékre felszerelt fogantyúkat mindkét kézzel erõsen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni. Mindig viseljen védőszemüveget, porvédő maszkot munkakesztyűt, és erő s védőcipőt, ha az elektromos kéziszerszámmal dolgozik! Győződjön meg arról (pl. fémdetektor segítsé- gével), hogy a megmunkálandó felületben nincsen áram-, víz- vagy gázvezeték. Ne érjen hozzá a forgásban levő betétszer- számhoz! Biztosítsa a munkadarabot megcsúszás ellen, pl. befogószerkezet segítségével. A forgácsot és hasonlókat csak a gép nyugalmi helyzetében távolítsa el. Járjon el óvatosan kemény csavarozási esetnél (metrikus vagy hüvelykmenetű csavarok acélba való becsavarása esetén)! Leszakadhat a csavarfej, vagy túl nagy visszacsavarási nyomaték keletkezhet a fogantyún. Ha a betétszerszám beszorul vagy beakad, jelentős erők lépnek fel. A készülékre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni. A sérült vagy megrepedt kiegészítő fogantyút ki kell cserélni. Hibás pótfogantyúval rendelkező gépet ne működtessen. LED-lámpa (11): Ne figyelje a LED-sugarat közvetlenül optikai műszerekkel. Beállítás, átalakítás vagy karbantartás előtt vegye ki az akkuegységet a gépből. Óvja az akkuegységet a nedvességtől! Ne tegye ki az akkuegységet tűz hatásának! Ne használjon sérült vagy deformálódott akkuegységet! Az akkuegységet ne nyissa fel! Az akkuegység érintkezőit ne érintse meg, és ne zárja rövidre! A hibás Li-ionos akkuegységből enyhén savas, tűzveszélyes folyadék folyhat ki! Ha az akkumulátorfolyadék kifolyik és érint- kezésbe kerül a bőrével, azonnal öblítse le bő vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladékta- lanul vesse alá magát orvosi kezelésnek! Egy meghibásodott gép esetén ki kell venni a gépből az akkuegységet. A porterhelés csökkentése: VIGYÁZAT - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés, csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa: - ólom ólomtartalmú festékrétegekből, - ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és - arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen termelésekben rejlő veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki. Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por. Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi előírásokat, hulladékeltávolítást). Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást. Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe. Használjon megfelelő porelszívó berendezést. Csökkentse a porleterhelést a következők szerint: - ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt, - használjon elszívó berendezést és/vagy légtisztító berendezést, -szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port. - Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le. A lítium-ionos akkuegység szállítása: A lítium-ionos akkuegység szállítása a veszélyes anyagokról szóló rendelet (UN 3480 und UN 3481) hatálya alá esik. A lítium-ionos akkuegység szállítása során mindig tájékozódjon az aktuálisan érvényes előírásokról. Adott esetben érdeklődjön a szállító vállalatánál. Tanúsítvánnyal ellátott csomagolás a Metabo vállalattól igényelhető. Csak akkor adjon fel akkuegységet, ha annak háza sértetlen és abból nem lép ki folyadék. Feladáshoz vegye ki az akkuegységet a gépből. Biztosítsa az érintkez ők rövidzárlat elleni védelmét (pl. ragasztószalaggal). Lásd a 2. oldalt. 1 Szerszámreteszelés 2 Kalapács-fúrótokmány 3Kiegészítő fogantyú 4 Furatmélység-ütköző 5 Metabo VibraTech (MVT) 6 Forgásirány-átkapcsoló 7Nyomókapcsoló 8 Retesz 9 Kapcsológomb (az üzemmód beállításához) 10 N yomógomb az akkuegység kireteszeléséhez 11 LED lámpa a munkafelület kivilágításához 12 A kapacitáskijelző nyomógombja 13 Kapacitás- és figyelmeztető kijelző 14 Akkuegység *

6.1 Kiegészítő fogantyú szerelése

Biztonsági okokból mindig használja a géppel szállított kiegészítő fogantyút. A kiegészítő fogantyú (3) balra forgatásával nyissa ki a szorítógyűrűt. Helyezze fel a kiegészítő fogantyút a gép rögzítőnyakára. Tolja be a fúrás- mélység-ütközőt (4). A feladatnak megfelelő szögben húzza meg erősen a kiegészítő fogantyút.

Töltse fel az akkuegységet (14) használat előtt. Az akkuegységet teljesítménycsökkenéskor töltse fel újra. Optimális tárolási hőmérséklet: 10°C és 30°C között. A „Li-Power, LiHD“ Li-ion akkuegységek kapacitás- és figyelmeztető kijelzővel rendelkeznek (13): - Nyomja meg a gombot (12) és a LED-lámpák kijelzik a töltésszintet. - Ha valamelyik LED-lámpa villog, az akkuegység majdnem teljesen lemerült, és újra fel kell tölteni.

6.3 Az akkuegység kivétele, behelyezése

Kivétel: Nyomja meg az akkuegység-kireteszelés gombját (10) és húzza ki az akkuegységet (14). Behelyezés: Tolja fel az akkuegységet (14) bekattanásig.

7.1 Furatmélység beállítása

Oldja a pótfogantyút (3). Állítsa be a fúrásmélység- ütközőt (4) a kívánt fúrásmélységre, majd húzza meg újra a kiegészítő fogantyút (3).

7.2 Bekapcsolás / kikapcsolás

A gép bekapcsolásához nyomja meg a nyomókapcsolót (7). A fordulatszámot benyomással változtathatja meg. A kikapcsoláshoz engedje fel a nyomókapcsolót (7).

7. HasználatMAGYARhu

7.3 Üzemmód kiválasztása

Nyomja be a reteszt (8) és fordítsa el a kapcsoló- gombot (9). Fúrás Ütvefúrás

7.4 A forgásirány kiválasztása

A forgásirány-kapcsolót (6) csak álló motor esetében állítsa. Forgásirány választás R = jobbmenet (fúráshoz, kalapácsfúráshoz, csavarbehajtáshoz) L = balmenet (csavarkihajtáshoz) 0=Középső állás: a szállító rögzítést (bekap- csolás elleni zár) bekapcsolták

7.5 Szerszámcsere felhelyezett kalapács-

fúrótokmány esetén Használat előtt tisztítsa meg a szerszám befo- gószárát, és kenje meg a mellékelt speciális zsírral (rendelési szám: 6.31800)! Csak SDS-Plus szerszámokat használjon! A szerszám bedugása: - Forgassa a szerszámot és bekattanásig dugja be. A szerszám automatikusan reteszelődik. A fúrószerszám kivétele: Lásd az „A” ábrát a 2. oldalon. - A szerszám reteszelését (1) a nyíl irányában húzza hátra (a) és vegye ki a szerszámot (b).

7.6 Metabo VibraTech (MVT)

A csökkentett vibráció és ezáltal a csuklót kímélő munkavégzés érdekében. A gépet a hátsó markolatnál ne túl könnyedén, de ne is túl erősen nyomja. Középállásban (5) csökken a vibráció a leghatékonyabban. - Szellőzőnyílások: a gép szellőzőnyílásait esetenként tisztítsa meg. - Vegye le alkalmanként az akkuegységet és törölje le az akkuegység és a gép érintkezési felü- letét egy tiszta kendővel és távolítsa el a fúrás során keletkezett port.

Metabo S-automatic biztonsági kikapcsolás: Az LED lámpa (11) villog és a gép automatikusan KIKAPCSOLT. Túl nagy forgatónyomaték esetén (pl. hirtelen blokkolásnál) a gép kikapcsol. Kapcsolja ki a gépet a nyomókapcsolóval (7). Ezután kapcsolja azt ismét be és dolgozzon tovább a szokásos módon. Kerülje el a további elakadást.

• Csak eredeti Metabo- vagy CAS (Cordless Alliance System) akkuegységeket és tartozékokat használjon. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. A tartozékokat biztosan kell felhelyezni. Amennyiben a gépet egy tartóban működtetik: a gépet biztonságosan rögzíteni kell. A gép feletti uralom elvesztése sérüléshez vezethet. Töltők: ASC 55, ASC 30-36, stb. Különböző kapacitású akkuegységek. Csak olyan akkuegységet vásároljon, amelynek feszültsége illik az elektromos kéziszerszámhoz. Rend. sz.: 625406000 p. 12
• V 2,0 Ah (Li-Power) 625349000 p. 12
• V 4,0 Ah (LiHD) stb. 625596000 p. 18
• V 2,0 Ah (Li-Power) 625367000 V 4,0 Ah (LiHD) stb. A teljes tartozékprogram a www.metabo.com honlapon vagy a katalógusban található. Elektromos kéziszerszámot csak elektromos szak- ember javíthat! A javításra szoruló Metabo elektromos kéziszerszá- mokkal forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja. A pótalkatrészek listája letölthető a www.metabo.com oldalról. Az akkuegységet ne dobja vízbe! Óvja környezetet és ne dobja az elektromos kéziszerszámokat, illetve az akkuegysé- geket a háztartási hulladékba. Tartsa be a helyi előírásokat a régi gépek, csomagolások és tartozékok szelektív gyűjtésére és újrahasznosítá- sára vonatkozóan. Működtesse a készüléket az akkuegység teljes lemerüléséig. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal). p. 18

Az adatok magyarázata a 3. oldalon. A műszaki haladást szolgáló módosítások joga fenntartva. U = Az akkuegység feszültsége

= üresjárati fordulatszám

= terhelt fordulatszám

max = maximális fúróátmérő

max = maximális ütésszám W = egy ütés energiája m = súly a legkisebb akkuegységgel D=befogónyak átmérője

8. Karbantartás, tisztítás

12. Környezetvédelem

13. Műszaki adatokMAGYAR hu

A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg. Egyenáram A fenti adatoknak tűrése van (a mindenkor érvényben levő szabványoknak megfelelően). Kibocsátási értékek Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összeha- sonlítását. Az alkalmazási feltételektől, az elekt- romos szerszám állapotától vagy a használt betét- szerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becs- léshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően korrigált becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. Eredő rezgés (a három különböző irányú rezgés vektoriális összege) meghatározása az EN 60745 szabvány szerint:

h, HD = Rezgéskibocsátási érték (ütvefúrás betonban)

h,HD = Bizonytalanság (rezgés) Jellemző A-osztályú zajszint

= hangteljesítményszint

= bizonytalanság Munka közben a zajszint túllépheti a 80 dB(A) értéket. Hordjon zajtompító fülvédőt!РУССКИЙru
