MANUALE UTENTE PowerMaxx BH 12 BL 16 METABO

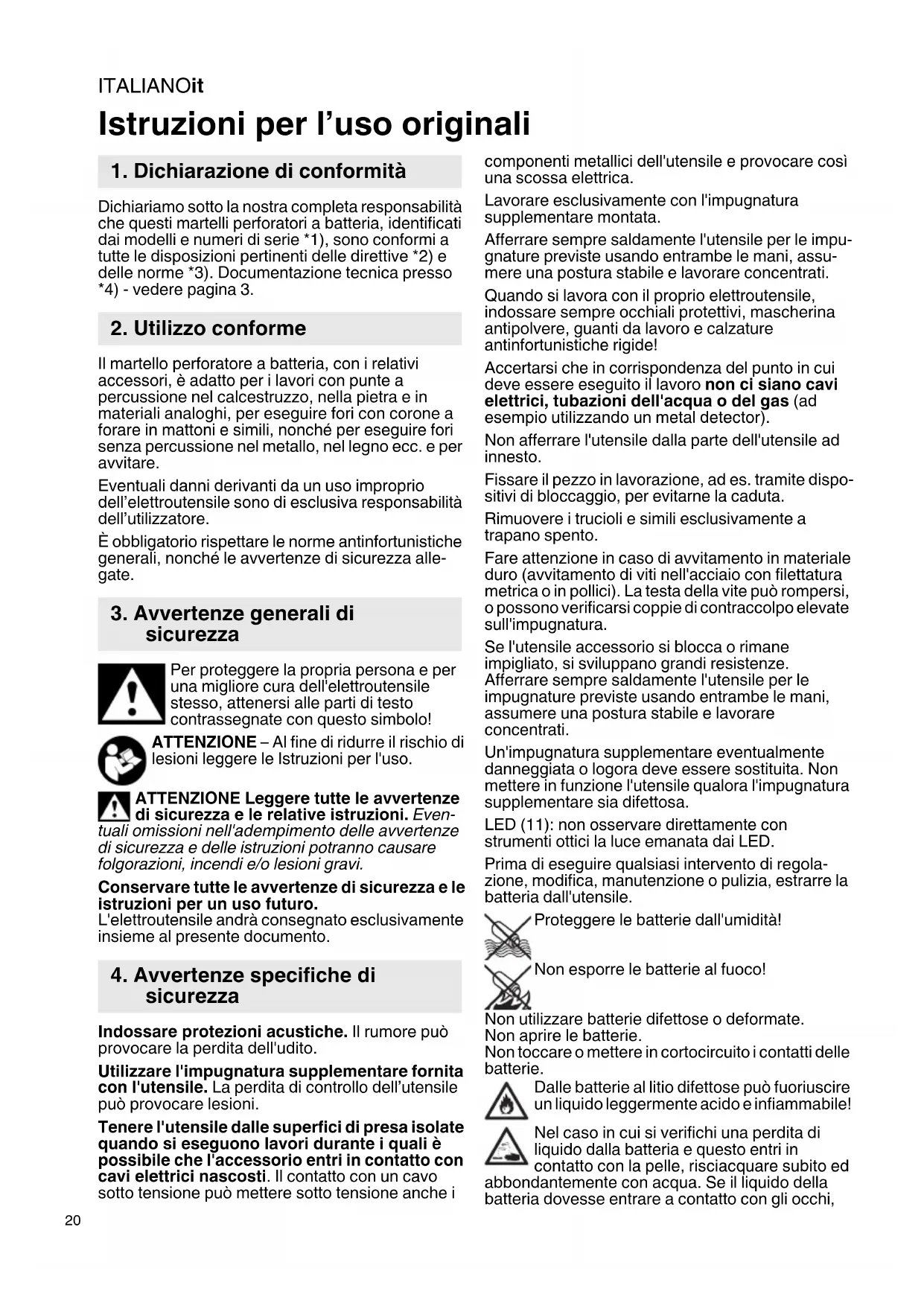

Dichiariamo sotto la nostra completa responsabilità che questi martelli perforatori a batteria, identificati dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 3. Il martello perforatore a batteria, con i relativi accessori, è adatto per i lavori con punte a percussione nel calcestruzzo, nella pietra e in materiali analoghi, per eseguire fori con corone a forare in mattoni e simili, nonché per eseguire fori senza percussione nel metallo, nel legno ecc. e per avvitare. Eventuali danni derivanti da un uso improprio dell’elettroutensile sono di esclusiva responsabilità dell’utilizzatore. È obbligatorio rispettare le norme antinfortunistiche generali, nonché le avvertenze di sicurezza alle- gate. Per proteggere la propria persona e per una migliore cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo! ATTENZIONE – Al fine di ridurre il rischio di lesioni leggere le Istruzioni per l'uso. ATTENZIONE Leggere tutte le avvertenze di sicurezza e le relative istruzioni. Even- tuali omissioni nell'adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare folgorazioni, incendi e/o lesioni gravi. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro. L'elettroutensile andrà consegnato esclusivamente insieme al presente documento. Indossare protezioni acustiche. Il rumore può provocare la perdita dell'udito. Utilizzare l'impugnatura supplementare fornita con l'utensile. La perdita di controllo dell’utensile può provocare lesioni. Tenere l'utensile dalle superfici di presa isolate quando si eseguono lavori durante i quali è possibile che l'accessorio entri in contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'utensile e provocare così una scossa elettrica. Lavorare esclusivamente con l'impugnatura supplementare montata. Afferrare sempre saldamente l'utensile per le impu- gnature previste usando entrambe le mani, assu- mere una postura stabile e lavorare concentrati. Quando si lavora con il proprio elettroutensile, indossare sempre occhiali protettivi, mascherina antipolvere, guanti da lavoro e calzature antinfortunistiche rigide! Accertarsi che in corrispondenza del punto in cui deve essere eseguito il lavoro non ci siano cavi elettrici, tubazioni dell'acqua o del gas (ad esempio utilizzando un metal detector). Non afferrare l'utensile dalla parte dell'utensile ad innesto. Fissare il pezzo in lavorazione, ad es. tramite dispo- sitivi di bloccaggio, per evitarne la caduta. Rimuovere i trucioli e simili esclusivamente a trapano spento. Fare attenzione in caso di avvitamento in materiale duro (avvitamento di viti nell'acciaio con filettatura metrica o in pollici). La testa della vite può rompersi, o possono verificarsi coppie di contraccolpo elevate sull'impugnatura. Se l'utensile accessorio si blocca o rimane impigliato, si sviluppano grandi resistenze. Afferrare sempre saldamente l'utensile per le impugnature previste usando entrambe le mani, assumere una postura stabile e lavorare concentrati. Un'impugnatura supplementare eventualmente danneggiata o logora deve essere sostituita. Non mettere in funzione l'utensile qualora l'impugnatura supplementare sia difettosa. LED (11): non osservare direttamente con strumenti ottici la luce emanata dai LED. Prima di eseguire qualsiasi intervento di regola- zione, modifica, manutenzione o pulizia, estrarre la batteria dall'utensile. Proteggere le batterie dall'umidità! Non esporre le batterie al fuoco! Non utilizzare batterie difettose o deformate. Non aprire le batterie. Non toccare o mettere in cortocircuito i contatti delle batterie. Dalle batterie al litio difettose può fuoriuscire un liquido leggermente acido e infiammabile! Nel caso in cui si verifichi una perdita di liquido dalla batteria e questo entri in contatto con la pelle, risciacquare subito ed abbondantemente con acqua. Se il liquido della batteria dovesse entrare a contatto con gli occhi, Istruzioni per l’uso originali

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

4. Avvertenze specifiche di

sicurezzaITALIANO it

risciacquare con acqua pulita ed affidarsi immedia- tamente alle cure di un medico. In caso di guasto al dispositivo, rimuovere il pacco di batterie ricaricabili. Trasporto del pacco di batterie ricaricabili agli ioni di litio: La spedizione del pacco di batterie ricaricabili agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione del pacco di batterie ricaricabili agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L'imballaggio certificato è disponibile presso Metabo. Inviare il pacco di batterie ricaricabili solo se l'alloggiamento è intatto e non presenta perdite. Rimuovere il pacco di batterie ricaricabili dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo). Riduzione della formazione di polvere: AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio: - piombo in vernici contenenti piombo, - polvere minerale proveniente da mattoni, cemento e altri materiali edili, - arsenico e cromo provenienti da legno trattato chimicamente. Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche. Ciò vale anche per la polvere proveniente da altri materiali, come ad es. alcuni tipi di legno (come la polvere di quercia o di faggio), metalli, amianto. Altre malattie note sono ad es. le reazioni allergiche e le malattie alle vie respiratorie. Impedire alla polvere di raggiungere il corpo. Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento). Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante. Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle. Utilizzare un sistema di aspirazione adatto. Ridurre la formazione di polvere procedendo come segue: - Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata. - Utilizzare un impianto di aspirazione e/o un depuratore d'aria. - Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere. - Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare. Vedi pag. 2. 1 Bloccaggio utensile 2 Mandrino per foratura a percussione 3 Impugnatura supplementare 4 Asta di profondità 5 Metabo VibraTech (MVT) 6 Interruttore del senso di rotazione 7 Pulsante interruttore 8Blocco 9 Interruttore a manopola (per regolare il tipo di modalità di funzionamento) 10 T asto di sbloccaggio della batteria

Spia LED per illuminare l'area di lavoro 12 Tasto dell'indicatore di capacità 13 Indicatore di capacità e segnalazione livello di carica 14 Batteria *

• a seconda della dotazione

6.1 Montaggio dell'impugnatura supplemen-

tare Per motivi di sicurezza, utilizzare sempre l'impugnatura supplementare in dotazione. Aprire l'anello di fissaggio ruotando verso sinistra l'impugnatura supplementare (3). Inserire l'impu- gnatura supplementare nel collare di serraggio dell'utensile elettrico. Inserire l'asta di profondità (4). Serrare l'impugnatura supplementare all'ango- lazione desiderata, a seconda dell'applicazione.

6.2 Pacco di batterie ricaricabili

Prima dell'utilizzo, caricare il pacco di batterie ricaricabili (14). Ricaricare pacco di batterie ricaricabili in caso di efficienza ridotta. La temperatura di stoccaggio ottimale è compresa tra 10°C e 30°C. I pacchi di batterie ricaricabili agli ioni di litio "Li-Power, LiHD" sono dotati di un indicatore di capacità e di segnalazione (13): - Premere il tasto (12) e il livello di carica viene visualizzato dalle spie LED. - Se un LED lampeggia, significa che il pacco di batterie ricaricabili è quasi scarico e dev'essere ricaricato.

5. Panoramica generale

6. Messa in funzioneITALIANOit

6.3 Rimozione e inserimento del pacco di

batterie ricaricabili Rimozione: Premere il tasto di sblocco (10) ed estrarre il pacco di batterie ricaricabili (14). Inserimento: Spingere il pacco di batterie ricaricabili (14) fino a farlo scattare in posizione.

7.1 Impostazione dell'asta di profondità

Allentare l'impugnatura supplementare (3). Rego- lare l'asta di profondità (4) alla profondità di foratura desiderata e serrare nuovamente l'impugnatura supplementare (3).

7.2 Attivazione/disattivazione

Per mettere in funzione il dispositivo, premere l'interruttore a pulsante (7). Il numero di giri può essere modificato premendo il pulsante interruttore. Per spegnere, rilasciare il pulsante interruttore (7).

7.3 Selezione della modalità di funziona-

mento Spingere all'interno il blocco (8) e ruotare l'interrut- tore a manopola (9). Foratura Foratura a percussione

7.4 Selezione del senso di rotazione

Azionare l'interruttore del senso di rotazione (9) solo a motore fermo. Selezione della direzione di rotazione: R = rotazione destrorsa (per foratura, foratura a percussione e avvitamento) L = rotazione sinistrorsa (per svitamento) 0 = posizione centrale: sicurezza per il trasporto (blocco accensione) regolata

7.5 Sostituzione dell'utensile nel mandrino

per foratura a percussione Prima dell'inserimento, pulire il codolo dell'utensile e lubrificarlo con il grasso speciale (numero ordine 6.31800). Utilizzare solo utensili SDS-Plus. Inserimento dell'utensile: - Ruotare l'utensile e inserirlo fino a farlo scattare in posizione. L'utensile viene bloccato automatica- mente. Estrazione dell'utensile: Vedere pagina 2, fig. A. - Tirare il bloccaggio utensile (1) indietro in dire- zione della freccia (a) ed estrarre l'utensile (b).

7.6 Metabo VibraTech (MVT)

Per lavorare a basse vibrazioni, evitando un'ecces- siva sollecitazione delle articolazioni. Premere la macchina sull'impugnatura posteriore con una forza non troppo esigua, né eccessiva. La posizione centrale (5) consente di ridurre al meglio le vibrazioni. - Feritoie di ventilazione: pulire occasionalmente le feritoie di ventilazione dell'utensile. - Di tanto in tanto, rimuovere il pacco di batterie ricaricabili e pulire la zona di contatto delle batterie e del dispositivo, utilizzando un panno asciutto e badando di eliminare la polvere di foratura.

Disattivazione di sicurezza Metabo S- automatic: il LED (11) lampeggia e l'utensile viene automaticamente DISATTIVATO. Se la coppia di serraggio è eccessivamente elevata (ad es. in caso di un blocco improvviso), l'utensile si arresta. Spegnere il dispositivo con l'interruttore a pulsante (7). Rimetterlo poi in funzione e continuare a lavorare normalmente. Evitare ulteriori bloccaggi.

• Utilizzare soltanto batterie e accessori originali Metabo o CAS (Cordless Alliance System). Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti Istru- zioni per l'uso. Applicare gli accessori in modo sicuro. Se l'utensile viene utilizzato su un supporto: fissare saldamente l'utensile. La perdita del controllo può provocare infortuni. Caricabatterie: ASC 55, ASC 30-36, ecc. Batterie di diverse capacità. Acquistare solo batterie con la tensione adatta al proprio elettroutensile. N. d'ordine: 625406000 p. 12
• V 2,0 Ah (LiPower) 625349000 p. 12
• V 4,0 Ah (LiHD) ecc. 625596000 p. 18
• V 2,0 Ah (LiPower) 625367000 V 4,0 Ah (LiHD) ecc. Il programma completo degli accessori è disponi- bile all’indirizzo www.metabo.com oppure nel cata- logo. Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da elettricisti specializzati. In caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante p. 18

8. Manutenzione, pulizia

9. Eliminazione dei guasti

11. RiparazioneITALIANO it

Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Non gettare le batterie in acqua. Tutelare l'ambiente: non gettare elettrouten- sili né batterie nei rifiuti domestici. Attenersi alle norme nazionali riguardo alla raccolta differenziata e al riciclaggio di utensili fuori servizio, imballaggi ed accessori. Prima di effettuare lo smaltimento, scaricare la batteria all'interno dell'elettroutensile. Proteggere i contatti dai cortocircuiti (ad es. isolandoli con nastro adesivo).

Spiegazioni dei dati riportati a pag. 3. Con riserva di modifiche ai fini del miglioramento tecnologico. U = Tensione della batteria

= Numero di giri a vuoto

= Numero di giri sotto carico

max =Numero di colpi max W = Energia di percussione singola m = Peso con la batteria più piccola D = Diametro del collare di serraggio Valori rilevati secondo EN 60745. Corrente continua I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi). Valori di emissione Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettrou- tensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili, il carico effettivo potrà risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicu- rezza per l’utilizzatore, ad es. di carattere organiz- zativo. Valore totale di vibrazione (somma vettoriale delle tre direzioni), rilevato secondo la norma EN 60745:

h, HD = Valore di emissione di vibrazione (fora- tura a percussione nel calcestruzzo)

h, HD = Grado d'incertezza (vibrazione) Livello sonoro classe A tipico:

= Livello di pressione acustica

= Livello di potenza sonora

= Grado d'incertezza Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A). Indossare protezioni acustiche.
