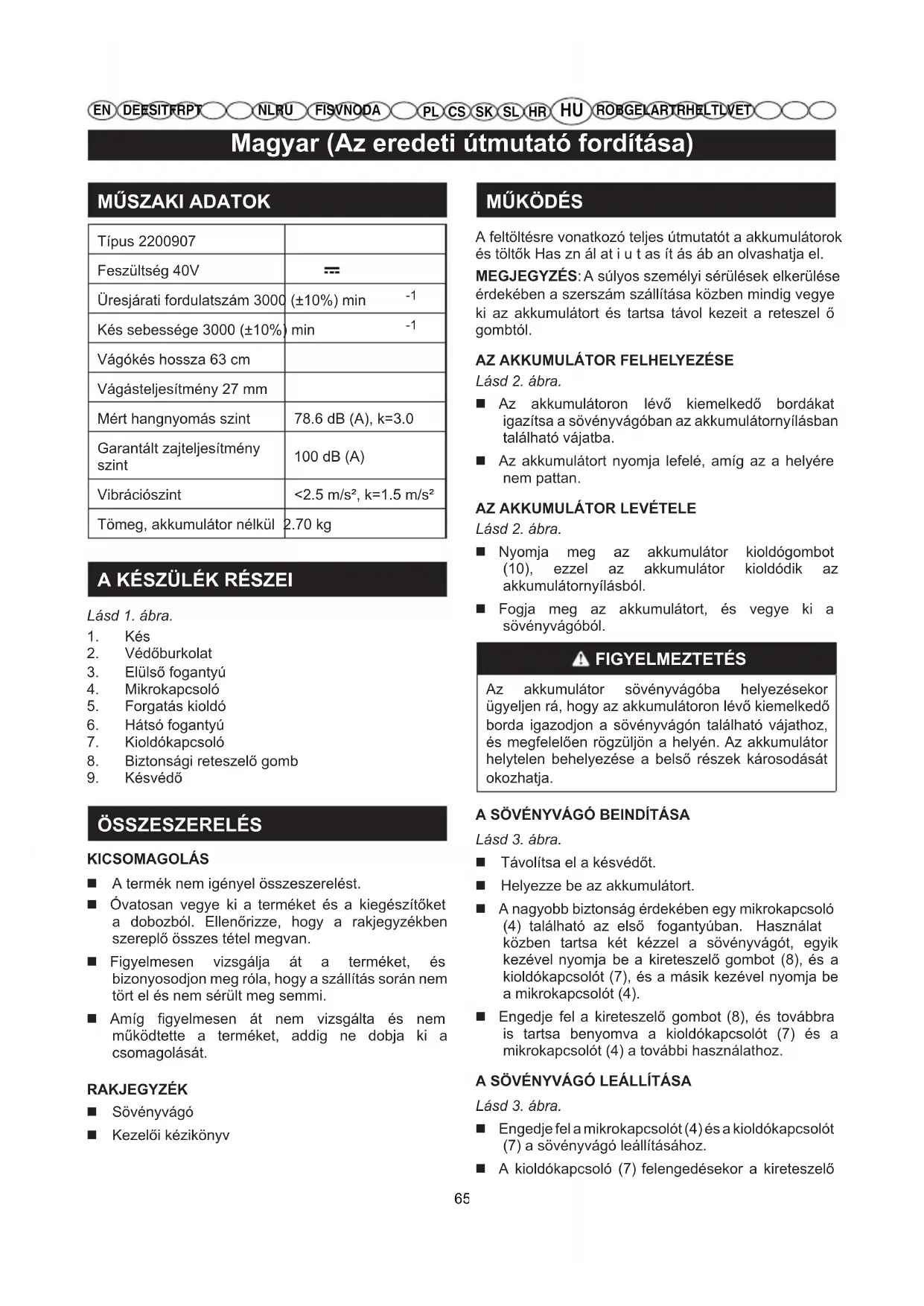

HASZNÁLATI ÚTMUTATÓ G40HT GREENWORKS

Típus 2200907 Feszültség 40V Üresjárati fordulatszám 3000 (±10%) min

Kés sebessége 3000 (±10%) min

Vágókés hossza 63 cm Vágásteljesítmény 27 mm Mért hangnyomás szint 78.6 dB (A), k=3.0 Garantált zajteljesítmény szint 100 dB (A) Vibrációszint <2.5 m/s², k=1.5 m/s² Tömeg, akkumulátor nélkül 2.70 kg A KÉSZÜLÉK RÉSZEI Lásd 1. ábra.

8. Biztonsági reteszelő gomb

ÖSSZESZERELÉS KICSOMAGOLÁS A termék nem igényel összeszerelést. Óvatosan vegye ki a terméket és a kiegészítőket a dobozból. Ellenőrizze, hogy a rakjegyzékben szereplő összes tétel megvan. Figyelmesen vizsgálja át a terméket, és bizonyosodjon meg róla, hogy a szállítás során nem tört el és nem sérült meg semmi. Amíg figyelmesen át nem vizsgálta és nem működtette a terméket, addig ne dobja ki a csomagolását. RAKJEGYZÉK Sövényvágó Kezelői kézikönyv

A feltöltésre vonatkozó teljes útmutatót a akkumulátorok és töltők Has zn ál at i u t as ít ás áb an olvashatja el. MEGJEGYZÉS: A súlyos személyi sérülések elkerülése érdekében a szerszám szállítása közben mindig vegye ki az akkumulátort és tartsa távol kezeit a reteszel ő gombtól.

AZ AKKUMULÁTOR FELHELYEZÉSE

Lásd 2. ábra. Az akkumulátoron lévő kiemelkedő bordákat igazítsa a sövényvágóban az akkumulátornyílásban található vájatba. Az akkumulátort nyomja lefelé, amíg az a helyére nem pattan.

AZ AKKUMULÁTOR LEVÉTELE

Lásd 2. ábra. Nyomja meg az akkumulátor kioldógombot (10), ezzel az akkumulátor kioldódik az akkumulátornyílásból. Fogja meg az akkumulátort, és vegye ki a sövényvágóból. FIGYELMEZTETÉS Az akkumulátor sövényvágóba helyezésekor ügyeljen rá, hogy az akkumulátoron lévő kiemelkedő borda igazodjon a sövényvágón található vájathoz, és megfelelően rögzüljön a helyén. Az akkumulátor helytelen behelyezése a belső részek károsodását okozhatja. A SÖVÉNYVÁGÓ BEINDÍTÁSA Lásd 3. ábra. Távolítsa el a késvédőt. Helyezze be az akkumulátort. A nagyobb biztonság érdekében egy mikrokapcsoló (4) található az első fogantyúban. Használat közben tartsa két kézzel a sövényvágót, egyik kezével nyomja be a kireteszelő gombot (8), és a kioldókapcsolót (7), és a másik kezével nyomja be a mikrokapcsolót (4). Engedje fel a kireteszelő gombot (8), és továbbra is tartsa benyomva a kioldókapcsolót (7) és a mikrokapcsolót (4) a további használathoz. A SÖVÉNYVÁGÓ LEÁLLÍTÁSA Lásd 3. ábra. Engedje fel a mikrokapcsolót (4) és a kioldókapcsolót (7) a sövényvágó leállításához. A kioldókapcsoló (7) felengedésekor a kireteszelő 65Magyar (Az eredeti útmutató fordítása)

DE ES IT FR PTNL RUFI SV NO DA RO BG EL AR TR HE LT LV ET gomb (8) automatikusan reteszelő pozícióba fog visszaállni. Vegye ki az akkumulátort a sövényvágóból. A FORGATHATÓ HÁTSÓ FOGANTYÚ HASZNÁLATA Lásd 4. ábra. A sövényvágót tegye egy lapos és sík felületre. Győződjön meg arról, hogy kikapcsolta a sövényvágót. Nyomja meg a forgatás kart (5), és kezdje el elfordítani a hátsó fogantyút. Engedje fel a forgatás kart, és fordítsa el a fogantyút 45°-kal vagy 90°-kal bármelyik irányba addig, amíg a helyére nem kattan és a kar be nem rögzül. A fogantyú középső állásba való visszafordításához nyomja meg újra a forgatás kart, fordítsa el kissé a fogantyút, engedje fel a forgatás kart, és fordítsa tovább a fogantyút, amíg a helyére nem kattan.

Ne erőltesse a szerszámot túl sűrű sövény vágásához. A vágókés elgörbülhet és lelassulhat. Amennyiben a vágókés lassabban vág, nyírjon lassabban. Ne próbáljon 15 mm-nél vastagabb szálakat vagy ágakat vágni, sem pedig olyan dolgokat, amelyek túl nagyok a fogaknak. A túl vastag ágak vágásához használjon kézifűrészt vagy fanyesőt. Amennyiben szép egyenesre szeretné nyírni a sövényt, használjon egy madzagot sablonként: Először jelölje meg azt a szintet, amelyre a sövényt szeretné nyírni. Húzza ki ezután a madzagot ezen a szinten a sövény mellett. Nyírja a sövényt a kifeszített madzag fölött az 5. ábrán látható módon. A sövény oldalát vágja úgy, hogy a teteje keskenyebb legyen (lásd 6. ábra). Ily módon egyenletesebb lesz a nyírt sövény felülete. Ha a fogak beszorultak, állítsa le a motort, várja meg, hogy a vágókés leálljon és vegye ki az akkumulátort, mielőtt a fogakba szorult dolog eltávolításához fogna. Viseljen kesztyűt, ha tüskés sövényt nyír. Amikor fiatal cserjét nyír, széles, söprögető mozdulatokkal vágjon, hogy a sövényvágó fogai be tudják kapni a szárakat. Ha pedig öregebb cserjét vág, pont fordítva, inkább oda-vissza, előre- hátra mozdulatokkal dolgozzon, mivel a szárak keményebbek. FIGYELMEZTETÉS Ha a fogak elektromos vezetékkel lépnek érintkezésbe, NE ÉRINTSE MEG A VÁGÓKÉST! A KÉS ELEKTROMOS FESZÜLTSÉG ALATT LEHET. EZ RENDKÍVÜL VESZÉLYES. Fogja a sövényvágót a szigetelt markolatnál fogva, és tegye le óvatosan a földre, messzire Öntől. Szüntesse meg a vezeték áramellátását, mielőtt kihúzná a vágókés fogai közül. Ezen előírás be nem tartása súlyos testi sérüléssel járó, de akár halálos kimenetelű balesetet is okozhat. FIGYELMEZTETÉS Mielőtt a szerszám használatába kezdene, tisztítsa meg a nyírásra kerülő részt. Távolítson el minden olyan dolgot - pl. elektromos vezeték, madzag stb., amelyet a vágókés fogai bekaphatnak és súlyos testi sérüléssel járó balesetet okozhatnak. FIGYELMEZTETÉS Ne használjon oldószert (hígítót) a műanyagból készült részek tisztításához. A legtöbb műanyagfélét a kereskedelmi forgalomban kapható oldószerek megrongálhatnak. A szennyeződések, olaj, zsír stb., tisztítására használjon egy tiszta ruhadarabot. Kizárólag eredeti Greenworks pótalkatrészeket használjon a cseréhez. Bármilyen más alkatrész használata veszéllyel jár és a készülék megrongálódását okozhatja. FIGYELMEZTETÉS Óvja a műanyagból készült részeket fékolajtól, benzintől, és minden egyéb, olaj alapú terméktől stb. Ezek a vegyi termékek olyan vegyületeket tartalmaznak, melyek megrongálhatják, meglágyíthatják vagy lebonthatják a műanyagból készült részeket.

KARBANTARTÁS ÉS JAVÍTÁS

A SÖVÉNYVÁGÓ VÁGÓKÉSÉNEK KARBANTARTÁSA FIGYELMEZTETÉS Ne feledkezzen meg arról, hogy az akkumulátoros szerszám mindig üzemképes állapotban van, hiszen nincs szükség arra, hogy hálózati aljzathoz csatlakoztassa. A súlyos testi sérülésekkel járó balesetek elkerülése érdekében karbantartás és a vágókés cseréje esetén előbb vegye ki az akkumulátort és rendkívül óvatosan járjon el. 66Magyar (Az eredeti útmutató fordítása)

RO BG EL AR TR HE LT LV ET FIGYELMEZTETÉS A súlyos testi sérülésekkel járó balesetek elkerülése érdekében vegye ki az akkumulátort javítás és tisztítás előtt, valamint ha alkatelemeket vesz ki a szerszámból. A VÁGÓKÉS KARBANTARTÁSA A vágókést minden használat után olajozza meg. Rendszeresen ellenőrizze a fogak kopását / élességét és bizonyosodjon meg arról, hogy nem sérültek-e. Csere esetén kizárólag eredeti vágókéssel helyettesítse a régit. A VÁGÓKÉS OLAJOZÁSA Lásd 7. ábra. Vegye ki az akkumulátort a sövényvágóból. A szerszám könnyebb használata ill. élettartamának megnövelése érdekében olajozza meg a vágókést minden használat előtt és után. Mielőtt a vágókés olajozásához kezdene, vegye ki az akkumulátort és helyezze a sövényvágót egy sík felületre. Ehhez használjon könnyű gépolajat, kenje meg a vágókés felső szegélyét a 7. ábrán látható módon. Szükségessé válhat az, hogy a vágókést két munka között is megolajozza. Ebben az esetben állítsa le a sövényvágót, vegye ki az akkumulátort és olajozza meg a vágókést. Ezután újra munkához láthat. Soha ne olajozza a vágókést, amikor a sövényvágó be van kapcsolva. A SÖVÉNYVÁGÓ KENÉSE A szerszám összes csapágyát gyártáskor magas kenőhatású és a szerszám teljes élettartamára - normál használati körülmények között - elegendő mennyiségű olajjal kentük meg. Ebből kifolyólag nincs szükség arra, hogy a szerszám belső részeit kenje. FIGYELMEZTETÉS Ne próbálja a szerszámot átalakítani / módosítani, és a jelen kézikönyvben nem előírt tartozékokat szerelni rá. Az ilyen átalakítások és módosítások végrehajtása helytelen, nem rendeltetésszerű használatnak minősül, veszélyes helyzeteket idézhet elő és súlyos testi sérülésekkel járó balesetet vonhat maga után. FIGYELMEZTETÉS Rendszeresen ellenőrizze a sövényvágót, bizonyosodjon meg arról, hogy egyetlen elem sem tört el és hogy minden rész erősen rögzül. A súlyos testi sérülésekkel járó balesetek elkerülése érdekében ügyeljen arra, hogy minden csavar és rögzítőelem jól meg legyen szorítva a szerszámon. A SÖVÉNYVÁGÓ KARBANTARTÁSA FIGYELMEZTETÉS A súlyos testi sérülésekkel járó balesetek elkerülése érdekében vegye ki az akkumulátort javítás és tisztítás előtt, valamint ha alkatelemeket vesz ki a szerszámból. Vegye ki az akkumulátort. A sövényvágót egy kímélő mosogatószeres vízbe mártott ruhadarab segítségével tisztítsa meg. Ne használjon erősen detergens tisztítószert a szerszám házának és fogantyújának tisztításáhozezek az elemek műanyagból készültek. Bizonyos aromás olajok károsíthatják őket, mint például citromés fenyőolaj vagy az olyan oldószerek mint a kerozin. Figyelem, a nedvesség áramütést okozhat. Töröljön le minden nedves foltot egy száraz, finom ruhadarab segítségével. A motorház és az akkumulátor doboz szellőzőnyílásainak tisztításához használjon egy kis kefét vagy egy kisteljesítményű porszívó fúvónyílását. Rendszeresen bizonyosodjon meg arról, hogy a szellőzőnyílások soha ne legyenek eltömődve. A SÖVÉNYVÁGÓ TÁROLÁSA Lásd 8. ábra. Gondosan tisztítsa meg a sövényvágót, mielőtt elrakná. A sövényvágót egy száraz, jól szellőző, a gyermekek számára hozzáférhetetlen helyen kell tárolni. Ne tárolja olyan oxidálószerek közelében, mint pl. kerti munkáknál használatos vegyszerek vagy jégmentesítő sók. Húzza a vágókésre a védőtokot a 8. ábrán látható módon, mielőtt elrakja. Az akkumulátort hűvös helyen tárolja és töltse. A normál szobahőmérsékletnél alacsonyabb és magasabb hőmérsékletek csökkentik az akkumulátor élettartamát. Az akkumulátort olyan helyen tárolja, ahol a 67Magyar (Az eredeti útmutató fordítása)

MEGOLDÁS A motor nem indul be a kioldókapcsoló és a mikrokapcsoló megnyomásakor.

akkumulátor nincs rögzítve. Az akkumulátor rögzítésekor ügyeljen arra, hogy az akkumulátor tetején található rögzítőfülek a helyükre kerüljenek.

akkumulátor nincs feltöltve. Töltse fel az akkumulátort a termékhez mellékelt utasítások alapján. A motor forog, de a vágókések nem mozognak. A sövényvágó megsérült. Ne használja a sövényvágót. Hívja a márkaszervizt. A sövényvágó működés közben füstöl. A sövényvágó megsérült. Ne használja a sövényvágót. Hívja a márkaszervizt. A motor búg, de a kések nem mozognak. Hulladék vagy valami más megakasztotta a késeket. Vegye ki az akkumulátort, távolítsa el a késeket megakasztó hulladékokat. hőmérséklet 27 °C alatt van, és azt nem érheti nedvesség. Soha ne rakja el az akkumulátort lemerült állapotban. Használat után várja meg hogy lehűljön, és azonnal töltse fel. Minden akkumulátor veszít töltési kapacitásából az idő előrehaladtával. Minél magasabb a hőmérséklet, az akkumulátor annál gyorsabban veszít töltési kapacitásából. Ha hosszabb ideig nem használja a sövényvágót, töltse fel az akkumulátort havonta / kéthavonta. Ez meghosszabbítja az élettartamát. 68Română (Traducere din versiunea originală a instrucţiunilor)

Minden új Greenworks Tools gép a vásárlás dátumától számított 2 éves, az alkatrészekre és a kivitelezésre vonatkozó jótállással rendelkezik. A professzionális célra használt gépekre 30 napos jótállás vonatkozik, mivel a Greenworks Tools gépek elsődlegesen a barkácsoló fogyasztók számára készültek. Ez a jótállás nem ruházható át.

Ez a jótállás csak a hibás alkatrészekre/részegységekre vonatkozik, és nem vonatkozik a következők miatti javításokra:

1. Normál kopás és elhasználódás.

2. Rutin nomhangolás és beállítás.

3. Nem megfelelő kezelés/rongálás/helytelen használat vagy

hanyagság okozta károsodás.

4. Karbantartás hiánya miatti túlmelegedés.

5. A szerelvények/kötőelemek karbantartás hiánya miatti kilazulása/

leválása okozta károsodás.

6. Vízzel való tisztítás okozta károsodás.

7. Nem hivatalos Greenworks Tools szervizközpontokba szervizelt

vagy javított gépek.

8. Rosszul összeszerelt vagy beállított gépek.

9. A gép helytelen használata okozta károsodás.

10. Helytelen téliesítés okozta károsodás (magasnyomású mosók)

11. A fogyóalkatrésznek tekintett elemekre nem vonatkozik a jótállásba,

különösen, de nem kizárólag beleértve a következőket:

• Kések és késszerelvények

• Tokmányok és szerszámtartók

12. Bizonyos termékek tartalmazhatnak bizonyos összetevőket, pl. egy

másik gyártótól származó motorokat, hajtóműveket, amelyekre a megfelelő gyártó jótállása vonatkozik, kivéve, ha az Greenworks Tools Europe GmbH beleegyezik, hogy átvállal az említett gyártó jótállási időtartamán kívüli feltételeket.

13. A használt termékekre a jelen garancia nem terjed ki.

14. Pótalkatrészek, cserealkatrészek vagy extra részegységek

felszerelése, amelyeket nem a Greenworks Tools Europe GmbH szállított, illetve nem hagyott jóvá. Jótállás Bármely termékkel kapcsolatos bármilyen jótállás igényléséhez szükség van a vásárlás igazolására. A hitelkártya-kivonat nem elegendő a vásárlás igazolására. Az első jótállási eseménykor a fogyasztónak a vásárlást igazoló dokumentummal együtt vissza kell vinnie a terméket a vásárlás helyére. A gépet elszállítjuk a központi szervizlétesítményünkbe, ahol átvizsgáljuk. Ha a gép meghibásodása a jótállás hatálya alá tartozik, megjavítjuk, és a javítása után ingyenesen visszaküldjük a fogyasztó címére. Az adókkal együtt 100 eurónál kisebb értékű gépeket általában kicseréljük. Ha a központi szervizlétesítményben kiderül, hogy a gép meghibásodására a jótállás nem vonatkozik, felhívjuk a fogyasztó gyelmét, hogy zesse ki a javítás költségét. Ezen jótállási feltételek időről időre változhatnak, hogy megfeleljen az új termékek igényeinek. A jótállási feltételek legfrissebb másolata megtalálható a www.greenworkstools.eu webhelyen.Гаранционни правила на Greenworks Tools за самоделни машини Politica de garanie a uneltelor Greenworks pentru aparate de bricolaj BGRO
