KASUTUSJUHEND G40HT GREENWORKS

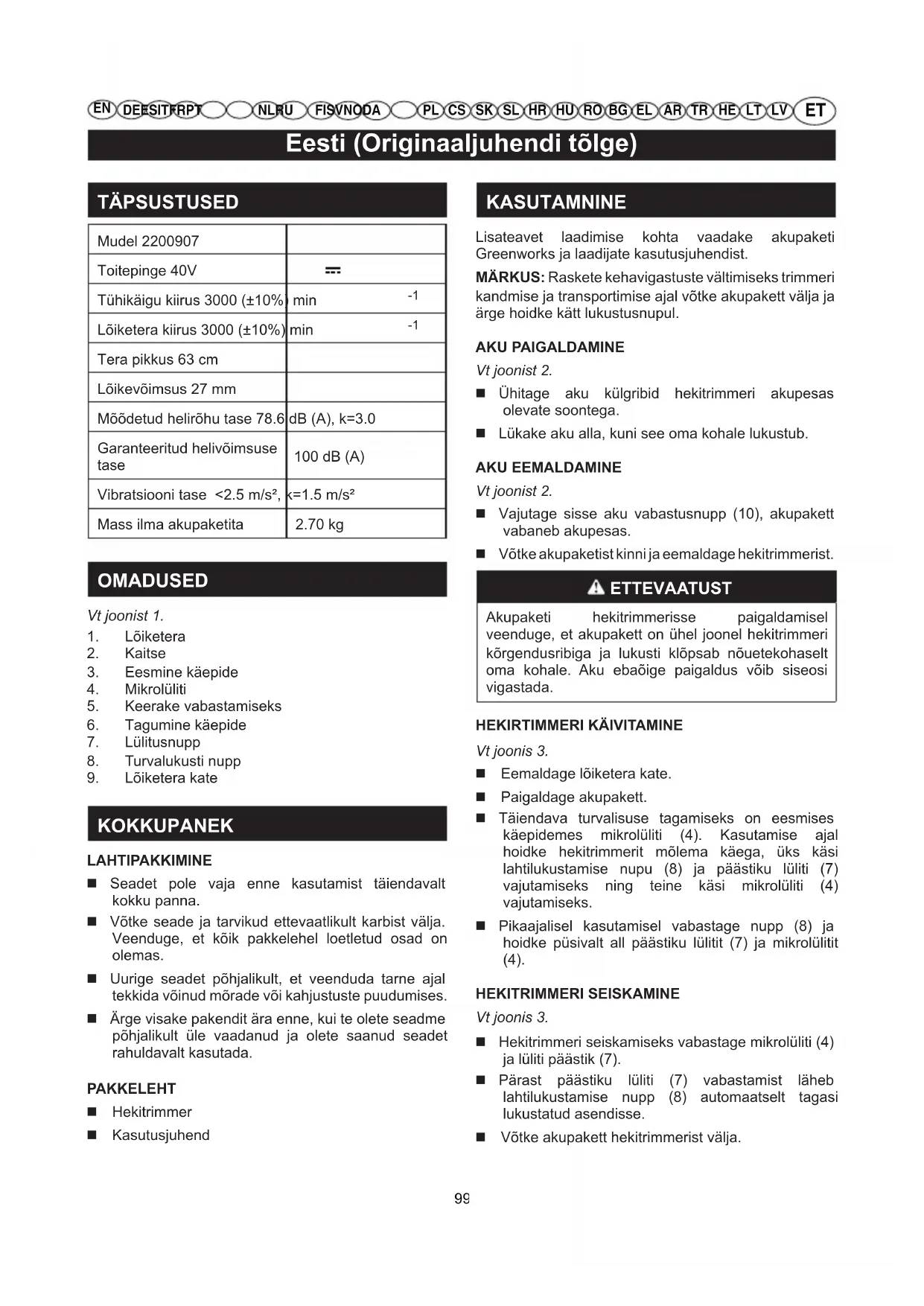

Eesti (Originaaljuhendi tõlge)

TÄPSUSTUSED

Mudel 2200907
Toitepinge 40V	---
Tühikäigu kiirus 3000 (±10%)	min -1
Lõiketera kiirus 3000 (±10%)	min -1
Tera pikkus 63 cm
Lõikevõimsus 27 mm
Mõõdetud helirõhu tase 78.6	dB (A), k=3.0
Garanteeritud helivõimsuse tase	100 dB (A)
Vibratsiooni tase <2.5 m/s2,	k=1.5 m/s2
Mass ilma akupaketita	2.70 kg

OMADUSED

Vt joonist 1.

1. Lõiketera
2. Kaitse
3. Eesmine käepide
4. Mikrolüliti
5. Keerake vabastamiseks
6. Tagumine käepide
7. Lülitusnupp
8. Turvalukusti nupp
9. Lõiketera kate

KOKKUPANEK

LAHTIPAKKIMINE

■ Seadet pole vaja enne kasutamist täiendavalt kokku panna.
■ Võtke seade ja tarvikud ettevaatlikult karbist välja. Veenduge, et kõik pakkelehel loetletud osad on olemas.
■ Uurige seadet põhjalikult, et veenduda tarne ajal tekkida võinud mõrade või kahjustuste puudumises.
- Ärge visake pakendit ära enne, kui te olete seadme põhjalikult üle vaadanud ja olete saanud seadet rahuldavalt kasutada.

PAKKELEHT

■ Hekitrimmer
■ Kasutusjuhend

KASUTAMNINE

Lisateavet laadimise kohta vaadake akupaketi Greenworks ja laadijate kasutusjuhendist.

MÄRKUS: Raskete kehavigastuste vältimiseks trimmeri kandmise ja transportimise ajal võtke akupakett välja ja ärge hoidke kätt lukustusnupul.

AKU PAIGALDAMINE

Vt joonist 2.

■ Ühitage aku külgribid hekitrimmeri akupesas olevate soontega.
■ Lükake aku alla, kuni see oma kohale lukustub.

AKU EEMALDAMINE

Vt joonist 2.

■ Vajutage sisse aku vabastusnupp (10), akupakett vabaneb akupesas.
■ Võtke akupaketist kinni ja eemaldage hekitrimmerist.

ETTEVAATUST

Akupaketi hekitrimmerisse paigaldamisel veenduge, et akupakett on ühel joonel hekitrimmeri körgendusribiga ja lukusti klöpsab nöuetekohaselt oma kohale. Aku ebaõige paigaldus võib siseosi vigastada.

HEKIRTIMMERI KÄIVITAMINE

Vt joonis 3.

■ Eemaldage löiketera kate.
■ Paigaldage akupakett.
Täiendava turvalisuse tagamiseks on eesmises käepidemes mikrolüliti (4). Kasutamise ajal hoidke hekitrimmerit mölema käega, üks käsi lahtilukustamise nupu (8) ja päästiku lüliti (7) vajutamiseks ning teine käsi mikrolüliti (4) vajutamiseks.
■ Pikaajalisel kasutamisel vabastage nupp (8) ja hoidke püsivalt all päästiku lülitit (7) ja mikrolülitit (4).

HEKITRIMMERI SEISKAMINE

Vt joonis 3.

■ Hekitrimmeri seiskamiseks vabastage mikrolüliti (4) ja lüliti päästik (7).
Pärast päästiku lüliti (7) vabastamist läheb lahtilukustamise nupp (8) automaatselt tagasi lukustatud asendisse.
■ Võtke akupakett hekitrimmerist välja.

Eesti (Originaaljuhendi tõlge)

TAGUMISE PÖÖRDKÄEPIDEME KASUTAMINE

Vt joonist 4

■ Asetage hekitrimmer horisontaalsele ja tasasele pinnale.
■ Veenduge, et hekitrimmer on välja lülitatud.
Vajutage pööramishoovale (5) ja keerake tagakäepidet. Vabastage pööramishoob ja keerake käepidet 45 või 90 kraadi ükskõik kummale poole, seni kui see klõpsab oma kohale ja hoob lukustub.
Käepideme keeramiseks keskele tagasi, vajutage pööramishooba uuesti, keerake käepidet kergelt ja vabastage pööramishoob ning jätkake keeramist kuni käepide lukustub kohale.

NÕUANDED KASUTAMISEKS

• Ärge suruge hekitrimmerit jõuga läbi põõsastiku. See võib põhjustada lõiketerade takerdumise ja nende liikumise aeglustumise. Kui tera liikumine aeglustub, aeglustage liikumist.
• Ärge püüdke lõigata varsi ja oksi, mis ole üle 15 mm jämedused või nähtavalt lõiketera jaoks liiga jämedad. Kasutage jämedate varte saagimiseks käsi- või kärpimissaagi.
  Kui soovite, võite kasutada heki ühetasaselt lõikamisel abiks nööri. Otsustage, kui kõrget hekki te soovite. Seejärel pingutage sellele kõrgusel piki hekki nöör. Lõigake hekki vahetult nööri kohalt. Vt joonis 5. Lõigake heki külge nii, et see oleks pealt veidi kitsam. Vt joonis 6. Niimoodi kujundamisel saab hekk parema väljanägemise ja on ühtlasem. Kui lõiketerad takerduvad, lülitage mootor välja, laske lõiketeradel peatuda ja eemaldage aku, enne kui püüate takistust eemaldada.
  ■ Okaspõõsaste lõikamisel kandke kindaid. Noorte kasvude lõikamisel kasutage pühkimisliigutust, nii et oksad satuvad otse lõiketera ette. Vanematel kasvudel on jämedamad varred ja neid on kergem lõigata saagimisliigutusega.

OHT

Kui lõiketera jääb kinni mis tahes elektrijuhtme või -liini taha, ÄRGE PUUDUTAGE LÕIKETERA! SEE VÕIB OLLA PINGE ALL JA SEETÖTTU VÄGA OHTLIK. Hoidke hekitrimmerit endiselt kinni isoleeritud tagumisest käepidemest või asetage see ohutul viisil maha endast eemale. Enne, kui püüate lõiketera juhtme või liini küljest vabastada, lülitage sellest välja elektrivool. Selle hoiatuse eiramine võib kaasa tuua raskeid kehavigastusi või surma.

HOIATUS

Puhastage tööpiirkond enne iga kasutamist. Eemaldage köik sellised esemed nagu kaablid, lambid, juhtmed ja nöörid, mis vöivad löiketera külge takerduda.

HOIATUS

Vältige plastosade puhastamisel lahustite kasutamist. Enamik plaste ei talu mitmesuguseid kaubandusvörgus müüdavaid lahusteid ja vöivad nende kasutamisel kahjustuda. Kasutage mustuse, tolmu, öli, määrde jne körvaldamiseks puhast lappi. Teenindamisel kasutage ainult identseid varuosi. Muude varuosade kasutamine vöib olla ohtlik ja rikkuda seadme.

ETTEVAATUST

Ärge laske plastmassosadel puutuda kokku pidurivedeliku, bensiini, petrooleumi, sööbiva öli või muu taolise. Need sisaldavad kemikaale, mis võivad plastmasse kahjustada, selle rabedaks muuta või hävitada.

HOODLAMINE JA PARANDAMINE

LÕIKETERA HOOLDAMINE – HEKITIRMMER

HOIATUS

Akuga tööriistu ei ole vaja elektrivörku ühendada, seega on nad alati töövalmis. Raske kehavigastuse vältimiseks eemaldage alati aku ning olge eriti ettevaatlik ja hoolikas, kui hooldate või teenindate seadet või vahetate lõiketera.

HOIATUS

Raske kehavigastuse vältimiseks eemaldage aku enne teenindamist, puhastamist või materjali eemaldamist seadme küljest.

LÕIKETERA HOOLDAMINE

• Ölitage lõikehambaid enne iga kasutamist.
  ■ Kontrollige lõikehambaid regulaarselt kahjustumise ja kulumise suhtes.
  ■ Kasutage ainult tootja määratud varulõiketerasid.

LÕIKETERA ÓLITAMINE

Vt joonis 7.

■ Eemaldage akuanum hekitrimmeri küljest.
■ Kasutamise kergendamiseks ja lõiketera eluea pikendamiseks õlitage hekitrimmeri lõiketera enne ja pärast iga kasutamist. Enne õlitamist eemaldage aku ja asetage hekitrimmer tasasele pinnale. Kandke kerget masinaõli piki lõiketera ülaserva.
■ Mõnikord võib olla vajalik hekitrimmeri õlitamine

Eesti (Originaaljuhendi tõlge)

ka selle kasutamise ajal. Enne ölitamist lülitage hekitrimmer välja ja eemaldage aku ning alles seejärel ölitage. Pärast seda vöib jätkata ölitamist. Ärge kunagi ölitage hekitrimmerit siis, kui see töötab!

HEKITRIMMERI ÖLITAMINE

Kõik käesoleva seadme laagrid on määritud piisava koguse määrdega, millest tavatingimustes piisab kuni seadme kasutusaja lõpuni. Seega pole täiendav määrimine vajalik.

HOIATUS

Ärge püüdke tööriista muuta ega luua või kinnitada selle külge lisatarvikuid, mida selle tööriista puhul pole soovitatud kasutada. Iga selline muudatus on väärkasutus ning võib viia ohtlike olukordade ja tõsiste kehavigastusteni.

HOIATUS

Kontrollige hekitrimmerit sageli, veendumaks, et köik osad on terved ja kövasti kinni. Raskete kehavigastuste vältimiseks veenduge, et köik kruvid ja kinnitused on kövasti kinni.

HEKITRIMMERI PUHASTAMINE

HOIATUS

Raskete kehavigastuste vältimiseks eemaldage aku enne teenindamist, puhastamist või materjali eemaldamist seadme küljest.

■ Eemaldage aku.
■ Puhastage seade örnatoimelises pesuvahendis niisutatud lapiga.
- Ärge kasutage plastkorpuse ega käepideme juures mingeid tugevatoimelisi pesuvahendeid. Neid võivad kahjustada teatud aromaatsed õlid nagu männi- ja sidruniõli ning sellised lahustid nagu petrooleum.
■ Niiskus võib tuua kaasa elektrilöögi ohu. Pühkige niiskus ära pehme ja kuiva lapiga.
■ Kasutage aku ja mootori korpuse ventilatsiooniavade puhastamiseks väikest harja või väikese tolmuimeja väljapuhumisega töötavat harja.
■ Hoidke ventilatsiooniavad alati vabad.

HEKIRIMMERI HOIDMINE

Vt joonis 8.

Puhastage seadet enne hoiulepanekut põhjalikult. Hoidke seadet kuivas, hästi õhutatud kohas last käeulatusest eemal. Hoidke eemal sööbivatest ainetest nagu aiakemikaalid ja jäätörjevahendid.
■ Enne hoiulepanekut paigaldage alati oma kohale löiketera kate. Vt joonis 8.
■ Hoidke ja laadige akusid jahedas kohas. Toatemperatuurist körgemad ja madalamad temperauurid lühendavad aku eluiga.
■ Hoidke akupaketti temperatuuril alla 27 °C, kuivas kohas.
- Ärge kunagi hoidke akusid laadimata olekus. Oodake, kuni aku on maha jahtunud ja laadige see kohe.
Kõik akud kaotavad vähehaaval oma laengu. Mida kõrgem on temperatuur, seda kiiremini laeng kaob. Kui jätate seadme pikemaks ajaks kasutamata seisma, laadige seda iga kuu või paari tagant. See pikendab akude tööiga.

RIKKEOTSING

ILMING VÕIMALIKPÕHJUS		LAHENDUS
Kui lülituspäästik ja mikrolüliti on alla vajutatud, siis mootorei käivitu.	Aku ei ole oma kohale kinnitunud.	Akupaketikinnitamiseks veenduge, et lukustid klõpsavad akupaketi peal oma kohtadele.
	Aku ei ole laetud.	Laadige akupakett vastavalt seadmemudelile antud laadimisjuhistele.
Mootortöötab aga lõiketerad ei pöörle.	Hekitrimmer on vigastatud.Ärge hekitrimmerit kasutage.	Võtke ühendust teenindajaga.
Hekitrimmersuitseb töötamise ajal.	Hekitrimmer on vigastatud.Ärge hekitrimmerit kasutage.	Võtke ühendust teenindajaga.
Mootor undab aga lõiketerad ei liigu.	Praht või midagi muud võib olla lõiketerad ummistanud.	Eemaldage aku ja puhastagelõiketerad ummistusest.

ENDE

PERIOD OF WARRANTY

Greenworks Tools kodukasutuseks ette nähtud seadmete (DIY) garantiieeskiri

GARANTIIAEG

Kõikidele Greenworks Toolsi uute seadmete osadele ja töötlusele antakse 2-aastane garantii, mis hakkab kehtima ostukuupäeval. Kui seadmeid kasutatakse kutselise kasutaja poolt ärilisel eesmärgil, antakse 30-päevane garantii, sest Greenworks Tools seadmed on ette nähtud põhiliselt kodukasutuseks (DIY).

Garantii ei ole ülekantav.

PIIRANGUD

See garantii on rakendatav ainult nõuetekohaselt mittetöötavatele detailidele/osadele ja ei ole rakendatav järgmistel juhtudel.

1. Loomulik kulumine.
2. Tavapärane häälestamine ja reguleerimine.
3. Vigastus on põhjustatud väärast käsitsemisest, mittesihipärasest kasutamisest, valest kasutamisest või hooletusest.
4. Puudulikust hooldusest tingitud ülekuumenemine.
5. Puudulikust hooldusest tingitud vigastus, mille puhul liitmikud või kinnitid on lõtvunud või eemaldunud.
6. Veega pesemisest tingitud vigastus.
7. Seadmeid pole hooldatud ja teenindatud Greenworks Toolsi poolt heaks kiidetud hoolduskeskustes.
8. Seadmed on valesti kokku pandud või reguleeritud.
9. Seadme väärkasutamisest tingitud vigastus.

10. Talveks ette valmistamata jätmisest tingitud vigastus (kõrgsurvepesuritel).

11. Tavaline garantii ei kehti allpool loetletud kuluvatele osadele, kuid mitte ainult:

12. akud,

13. elektrikaablid,
14. lõiketerad ja lõiketerade koostud,
15. veorihmad.
16. filtrid,

17. kinnituspadrunid ja tööristahoidikud.

18. Seadmetes leiduvate teise tootja osadele, nagu mootorid, käigukastid, kehtib vastava tootja garantiieeskiri, mille kohustused tagab Greenworks Tools Europe GmbH ka väljaspool selle teise tootja garantiiaega.

19. See garantiieeskiri ei kehti teise kasutusringi seadmetele.

20. Seadmele on paigaldatud varuosad, asendusosad või lisaosad, mis ei ole tarnitud või heaks kiidetud Greenworks Tools Europe GmbH poolt.

Garantii

Iga selle garantiieeskirjaga rakenduva seadme garantii aluseks on ostu originaaldokument. Ostu ei saa töendada kreditkaardi väljavõttega. Garantijuhtumi korral tuleb kliendil esmalt tagastada seade ostukohta koos ostu töestava dokumendiga. Seade saadetakse meie kesksesse teenindusasutusse, kus tehakse selle ülevaatus. Kui tuvastatakse seadme rikkisolek, siis see parandatakse ja saadetakse tagasi kliendi aadressile tasuta. Kui seadme jaehind koos käibemaksuga on vähem kui 100 eurot, siis see tavaliselt asendatakse.

Kui meie keskses teeninduskeskuses garantiiga kaetud riket ei leita, siis teavitatakse klienti, et tal tuleb tasuda remondi maksumus.

Garantiieeskirja võidakse aeg-ajalt muuta, et seda kohandada uute toodete vajadustele. Garantiieeskirja viimane versioon on saadaval veebilehel www.greenworkstools.eu.

Tehnilise faili koostamiseks volitatud isik ja tema aadress.

Nimetus: Peter Söderström

Aadress: Hjortronvägen 3, 555 93 Jönköping, Sweden

Kinnitame, et see toode

Nimetus ...... JUHTMEVABA ELEKTRILINE HEKITRIMMER

Mudel 2200907

Seerianumber ...... vaadake toote tehasesilti

Tootmisaasta ...... vaadake toote tehasesilti

■ vastab masinadirektiivi (2006/42/EC) asjassepuutuvatele nõuetele,
■ vastab järgmiste EC direktiivide nõuetele:

Elektromagnetilise ühilduvuse direktiiv (2014/30/EU),

Müradirektiiv (2000/14/EC, muudetud direktiiviga 2005/88/EC)

Lisaks deklareerime, et:

■ on kasutatud järgmisi Euroopa harmoniseeritud standardeid (nende osi/sätteid): EN 60745-1; EN 60745-2-15; EN ISO 3744; ISO 11094; EN 55014-1; EN 55014-2

Mõõdetud helivõimsuse tase 98.6 dB(A)

Garanteeritud helivõimsuse tase 100 dB(A)

Vastavushindamine vastavalt direktiivi 2000/14/EÜ lisale V.

Aadress, kuupäev: Changzhou, 08/11/2017

Kvaliteedidirektor

Allkiri: Ted Qu Haichao

Ted Qu
