MANUAL DE USUARIO G40HT GREENWORKS

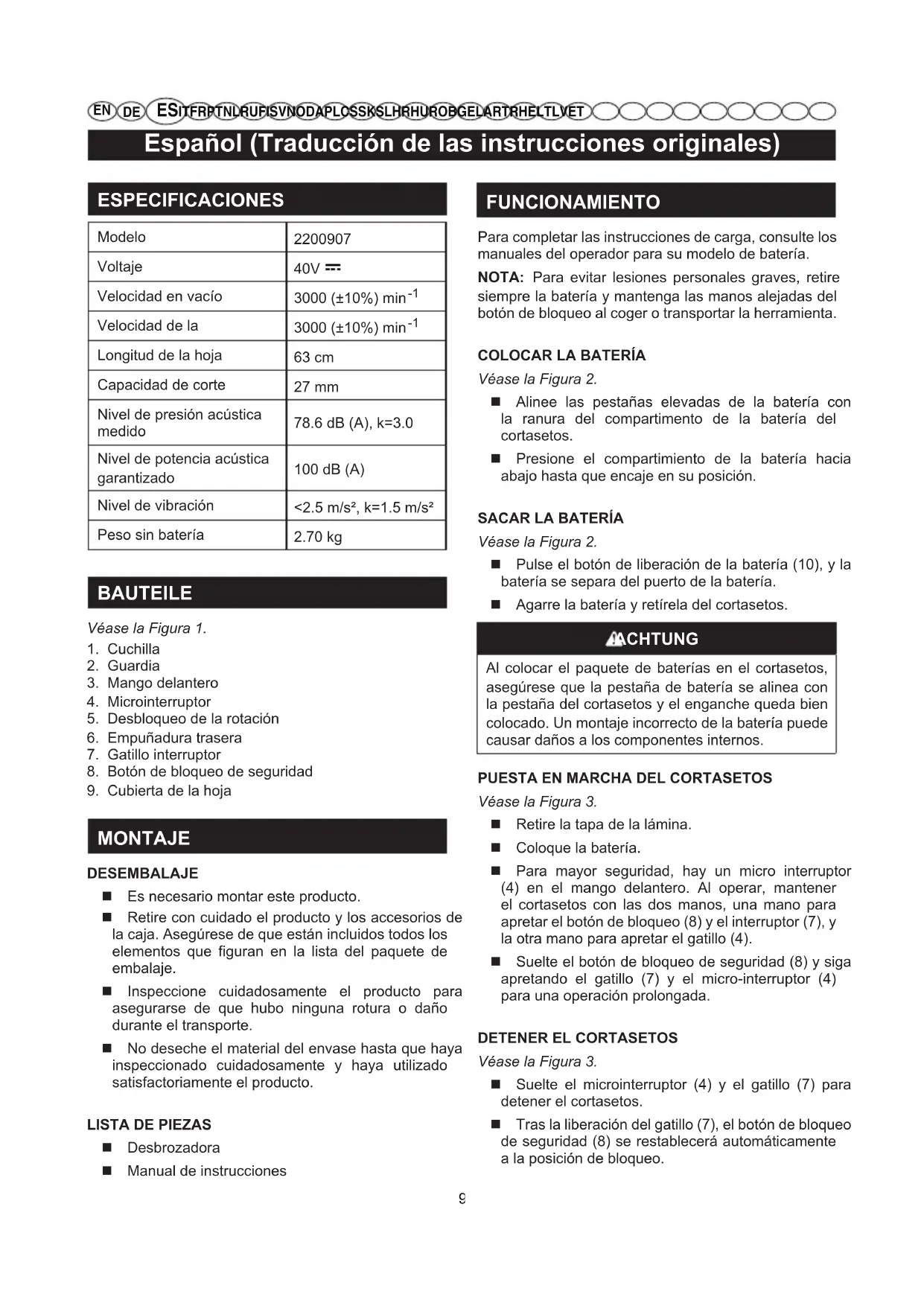

ES Cortasetos inalámbrico de 40V MANUAL DE UTILIZACIÓN 9

Español (Traducción de las instrucciones originales)

ESPECIFICACIONES

Modelo	2200907
Voltaje	40V ===
Velocidad en vacío	3000 (±10%) min-1
Velocidad de la	3000 (±10%) min-1
Longitud de la hoja	63 cm
Capacidad de corte	27 mm
Nivel de presión acústica medido	78.6 dB (A), k=3.0
Nivel de potencia acústica garantizado	100 dB (A)
Nivel de vibración	<2.5 m/s2, k=1.5 m/s2
Peso sin batería	2.70 kg

BAUTEILE

Véase la Figura 1.

1. Cuchilla
2. Guardia
3. Mango delantero
4. Microinterruptor
5. Desbloqueo de la rotación
6. Empuñadura trasera
7. Gatillo interruptor
8. Botón de bloqueo de seguridad
9. Cubierta de la hoja

MONTAJE

DESEMBALAJE

■ Es necesario montar este producto.
■ Retire con cuidado el producto y los accesorios de la caja. Asegúrese de que están incluidos todos los elementos que figuran en la lista del paquete de embalaje.
■ Inspeccione cuidadosamente el producto para asegurarse de que hubo ninguna rotura o daño durante el transporte.
No deseche el material del envase hasta que haya inspeccionado cuidadosamente y haya utilizado satisfactoriamente el producto.

LISTA DE PIEZAS

■ Desbrozadora
■ Manual de instrucciones

FUNCIONAMIENTO

Para completar las instrucciones de carga, consulte los manuales del operador para su modelo de batería.

NOTA: Para evitar lesiones personales graves, retire siempre la batería y mantenga las manos alejadas del botón de bloqueo al coger o transportar la herramienta.

COLOCAR LA BATERÍA

Véase la Figura 2.

■ Alinee las pestañas elevadas de la batería con la ranura del compartimento de la batería del cortasetos.
■ Presione el compartimiento de la batería hacia abajo hasta que encaje en su posición.

SACAR LA BATERÍA

Véase la Figura 2.

■ Pulse el botón de liberación de la batería (10), y la batería se separa del puerto de la batería.
■ Agarre la batería y retírela del cortasetos.

ACHTUNG

Al colocar el paquete de baterías en el cortasetos, asegúrese que la pestaña de batería se alinea con la pestaña del cortasetos y el enganche queda bien colocado. Un montaje incorrecto de la batería puede causar daños a los componentes internos.

PUESTA EN MARCHA DEL CORTASETOS

Véase la Figura 3.

■ Retire la tapa de la lámina.
■ Coloque la batería.
Para mayor seguridad, hay un micro interruptor (4) en el mango delantero. Al operar, mantener el cortasetos con las dos manos, una mano para apretar el botón de bloqueo (8) y el interruptor (7), y la otra mano para apretar el gatillo (4).
■ Suelte el botón de bloqueo de seguridad (8) y siga apretando el gatillo (7) y el micro-interruptor (4) para una operación prolongada.

DETENER EL CORTASETOS

Véase la Figura 3.

■ Suelte el microinterruptor (4) y el gatillo (7) para detener el cortasetos.
■ Tras la liberación del gatillo (7), el botón de bloqueo de seguridad (8) se restablecerá automáticamente a la posición de bloqueo.

Español (Traducción de las instrucciones originales)

■ Retire la batería del cortasetos.

USO DEL ASA TRASERA GIRATORIA

Véase la Figura 4.

■ Coloque el cortasetos en una superficie plana y uniforme.
■ Asegúrese de haber desconectado el cortasetos.
■ Pulse la palanca de rotación (5) y empiece a girar la empuñadura trasera. Suelte la palanca de rotación y gire la empuñadura 45 ó 90 grados a cada lado hasta que encaje en su lugar y la palanca se bloquea.
Para girar la empuñadura de nuevo al centro, vuelva a presionar la palanca de rotación, gire la empuñadura ligeramente, suelte la palanca de rotación y continúe girando la empuñadura hasta que encaje en su lugar.

CONSEJOS DE USO

No fuerce la herramienta procurando cortar setos demasiado densos. La hoja podría doblarse y reducir la cadencia de trabajo. Si la velocidad de la hoja se reduzca, talle el seto más lentamente.
No corte tallos o ramas de más de 15 mm de grosor, ni cualquier otro elemento que resulte demasiado grande para los dientes del cortasetos. Para cortar ramas más gruesas, hágalo con una sierra de mano o una podadera.
Si desea cortar un seto en línea perfectamente recta, le sugerimos que use un hilo para guiarse: primero determine la altura de corte del seto. Tense el hilo a la altura que le resulte más conveniente. Corte por encima del hilo, como se muestra en la figura 5. Talle asimismo los lados del seto de suerte que la parte superior sea ligeramente más estrecha (Véase la Fig.6). De este modo, el corte resultará más uniforme. Si los dientes se atascan, pare el motor, espere hasta que la hoja se detenga completamente y retire la batería antes de sacar los elementos atascados en los dientes del cortasetos.
■ Lleve guantes cuando corte setos espinosos. Cuando corte arbustos pequeños, describa un amplio movimiento de barrido con el cortasetos para que los dientes corten bien los tallos. En cambio, cuando corte arbustos más grandes haga un movimiento de vaivén de adelante hacia atrás, ya que los tallos serán más duros.

PELIGRO

Si los dientes de la hoja rozan una línea o un cable eléctrico, ¡ no toque la hoja! ya que pod RÍ A CONDUCIR ELECTRICIDAD. ES UNA SITUACIÓN SUMAMENTE PELIGROSA. Sostenga el cortasetos de la emp uñaduraprincipal, que está perfe ctamente aislada, y aléjelo de los cables con precaución. Corte la corriente que alimenta la línea o el cable seccionado antes de removerla/lo de los dientes de la hoja. El incumplimiento de esta recomendación puede provocar heridas corporales graves o incluso muerte.

ADVERTENCIA

Limpie la zona de corte antes de trabajar con la máquina. Retire todo objeto peligroso como cables de alimentación, hilos eléctricos o hilos que pudieran atascarse en los dientes de la hoja y provocar heridas corporales graves.

ADVERTENCIA

No utilice disolventes para limpiar las piezas de plástico. La mayor parte de los plásticos pueden dañarse con los disolventes que se venden en el comercio. Utilice un trapo limpio para retirar las impurezas, el polvo, el aceite, la grasa, etc. Si debe substituir alguna pieza, utilice únicamente recambios Greenworks. originales. La utilización de cualquier otra pieza puede resultar peligrosa o deteriorar el producto.

ACHTUNG

Los elementos de plástico nunca deben estar en contacto con líquido de frenos, gasolina, productos a base de petróleo, aceites penetrantes, etc. Estas sustancias químicas contienen componentes que pueden deteriorar, debilitar o destruir el plástico.

WARTUNG UND PFLEGE

MANTENIMIENTO DE LA HOJA DEL CORTASETOS

ADVERTENCIA

No olvide que las herramientas inalámbricas siempre están listas para funcionar, ya que no necesitan estar enchufadas a una toma de corriente eléctrica. Para evitar heridas corporales graves, retire la batería cada vez que reemplace la hoja o que realice operaciones de mantenimiento.

Español (Traducción de las instrucciones originales)

ADVERTENCIA

Para evitar heridas corporales graves, retire la batería antes de reparar, limpiar o retirar algún elemento de la máquina.

■ Lubrique la hoja después de trabajar.
■ Controle a menudo el desgaste de los dientes y cerciórese de que no están dañados.
■ Si debe substituirla, utilice siempre hojas originales.

LUBRICACIÓN DE LA HOJA

Véase la Figura 7.

■ Retire la batería del cortasetos.
Para que sea más sencillo trabajar con la máquina y prolongar la vida útil de la hoja, lubríquela antes y después de utilizarla. Antes de lubricar la hoja, retire la batería y coloque el cortasetos en una superficie plana. Aplique en el borde superior de la hoja un aceite para motores ligero, como se muestra.
Puede ser necesario lubricar la hoja cuando esté trabajando con la máquina. De ser el caso, pare el motor del cortasetos, retire la batería y lubrique la hoja. Una vez lubricada la hoja, puede continuar trabajando normalmente. No lubrique nunca la hoja del cortasetos cuando el motor esté en marcha.

LUBRICAR EL CORTASETOS

- Todos los rodamientos de esta máquina tienen lubricante de alto índice de lubricación en cantidad suficiente para toda la vida útil de la herramienta en condiciones normales de uso. Por lo tanto, no es menester prever ninguna lubricación adicional.

ADVERTENCIA

No modifique esta máquina ni coloque accesorios que no hayan sido recomendados en este manual de instrucciones. Estas transformaciones o modificaciones constituyen una utilización incorrecta y pueden provocar situaciones peligrosas de las que podrían resultar heridas graves.

ADVERTENCIA

Controle el cortasetos a menudo, cerciorándose de que no haya piezas rotas y que todos los elementos están bien sujetos. Controle que todos los tornillos y elementos de sujeción estén bien apretados para evitar heridas corporales graves.

MANTENIMIENTO DEL CORTASETOS

ADVERTENCIA

Para evitar heridas corporales graves, retire la batería antes de reparar, limpiar o retirar algún elemento de la máquina.

■ Retire la batería.
■ Limpie el cortasetos con un paño húmedo con un poco de detergente suave.
No utilice detergente demasiado fuerte para limpiar el cárrter o las empuñaduras ya que son elementos de plástico. El plástico se daña si se emplean algunos aceites aromáticos como pino o limón, o bien disolventes como kerosén.
■ ¡Atención! La humedad puede producir descargas eléctricas. Elimine la humedad con un paño suave y seco.
Utilice un cepillo pequeño o el chorro de aire de una aspiradora para limpiar las ranuras de ventilación del cárter de la batería y del motor.
■ Cerciórese de que las ranuras de ventilación no estén obstruidas.

GUARDAR EL CORTASETOS

Vedere Figura 8.

■ Limpie cuidadosamente el cortasetos antes de guardarlo. Guarde el cortasetos en un lugar seco, bien ventilado y fuera del alcance de los niños. No lo guarde cerca de agentes corrosivos como productos químicos de jardinería o sales antiescarcha.
■ Proteja la hoja con la funda de protección antes de guardar el cortasetos, como se muestra en la Figura 8.
■ Guarde y ponga a cargar la batería en un lugar fresco. Si la temperatura es inferior o superior a la temperatura normal del ambiente, se reducirá la vida útil de la batería.
■ Guarde las baterías con una temperatura inferior a 27°C, y lejos de la humedad. No guarde nunca la batería descargada.
■ Después de utilizar la máquina, espere que la batería se enfríe antes de volverla a cargar.
- Todas las baterías pierden su capacidad de carga al cabo de cierto tiempo. Cuanto mayor sea la temperatura, más rápidamente perderá su capacidad de carga. Si no utiliza el cortasetos durante un período prolongado, vuelva a cargar la batería una vez al mes o cada dos meses. Con esta precaución prolongará la vida útil de la batería.

Español (Traducción de las instrucciones originales)

SOLUCIÓN DE PROBLEMAS

PROBLEMA	POSIBLE CAUSA	SOLUCIÓN
El motor no arranca cuando está pulsado el gatillo-interruptor y el icrointer-ruptor.	La batería no está segura.	Para asegurar la batería, asegúrese de que los pestillos superiores del pack de la batería encajan en su lugar.
	La batería no está cargada.	Cargue la batería según las instrucciones incluidas con su modelo.
El motor funciona pero las hojas no se mueven.	Cortasetos averiado.No utilice el cortasetos.	Llame al servicio técnico.
Sale humo del cortasetos durante su utilización.	Cortasetos averiado.No utilice el cortasetos.	Llame al servicio técnico.
Zumbido del motor, cuchillas no mueven.	Desechos y otros pueden atascar las cuchillas.	Retire la batería, limpie los residuos que bloqueen las hojas.

SFATURI DE UTILIZARE

La política de garantía de Greenworks Tools para máquinas de bricolage

PERÍODO DE GARANTÍA

Todas las máquinas nuevas de Greenworks Tools se suministran con 2 años de garantía para las piezas y el trabajo a partir de la fecha de compra original. Hay disponible una garantía de 30 días para las máquinas de uso profesional, ya que las herramientas de Greenworks Tools son diseñadas principalmente para ser utilizadas por consumidores DIY.

Esta garantía no es transferible

LIMITACIONES

Esta garantía solo se aplica a piezas/componentes defectuosos y no cubre las reparaciones debido a lo siguiente:

1. Uso y desgaste normal
2. La puesta a punto o ajuste
3. El daño causado por un manejo inadecuado/abuso/mal uso/negligencia.
4. El sobrecalentamiento debido a la falta de mantenimiento.
5. El daño debido a que los accesorios/sujeciones se han aflojado/ soltado por culpa de una falta de mantenimiento.
6. El daño causados por una limpieza con agua.
7. Las máquinas a las que le ha hecho el mantenimiento o la reparación un centro de servicios no autorizado por Greenworks Tools.
8. Las máquinas mal montadas o mal ajustadas.
9. El daño causado por un uso inadecuado de la máquina.
10. El daño causado por un mal acondicionamiento para el invierno (lavados a presión)
11. La garantía no suele cubrir los elementos considerados piezas consumibles, incluido, entre otras cosas, lo siguiente:
12. Pilas

• Cables eléctricos
• Cuchillas y conjuntos de cuchillas
- Cinturones
- Filtros
- Portaherramientas

1. Algunos productos pueden contener componentes como motores o transmisiones de un fabricante alternativo; estos elementos estarán sujetos a la política de garantía del fabricante correspondiente excepto en los casos en que Greenworks Tools Europe GmbH acuerde asumir cualquier reclamación fuera del periodo de garantía de dicho fabricante.

2. Los artículos de segunda mano no los cubre la presente política de garantía.

3. La colocación de piezas de repuesto o componentes adicionales no suministrados ni autorizados por Greenworks Tools Europe GmbH.

Garantía

Para solicitar una garantía sobre cualquier producto cubierto por esta política hay que presentar la prueba de compra original. El comprobante de la tarjeta de crédito no constituye una prueba de compra suficiente. En primer lugar, en caso de garantía, el consumidor debe devolver el producto al lugar original donde lo compró con su prueba de compra. La máquina será enviada a nuestras instalaciones de servicio centrales, donde se le hará una inspección. Si se descubre que la máquina tiene un fallo será reparada y enviada de vuelta a la dirección del consumidor sin coste alguno. Las máquinas que cuesten menos de 100 €, impuestos de ventas incluidos, suelen ser sustituidas.

Si en las instalaciones de servicio centrales se descubre que la máquina no tiene ningún fallo, se avisará al consumidor que tiene que pagar el coste de la reparación.

Esta política de garantía está sujeta a variaciones periódicas para adaptarse a las necesidades de nuevos productos. Habrá disponible una copia de la última política y garantía en www.greenworkstools.eu.

ES DECLARACIÓN EC DE CONFORMIDAD

Fabricante: Changzhou Globe Co., Ltd.

Dirección: No. 65 Xinggang Rd., Zhonglou Zone, Changzhou, Jiangsu, China

Nombre y dirección de la persona autorizada para compilar el expediente técnico:

Nombre: Peter Söderström

Dirección: Hjortronvägen 3, 555 93 Jönköping, Sweden

Por la presente declaramos que el producto

Categoría CORTASETOS INALÁMBRICO

Modelo 2200907

Número de serie ...... Ver etiqueta de clasificación de productos

Año de fabricación .... Ver etiqueta de clasificación de productos

■ está en conformidad con las disposiciones pertinentes de la Directiva de Maquinaria (2006/42/EC)
■ está en conformidad con las disposiciones de estas otras Directivas-EC Directiva EMC (2014/30/EU),

Directiva de Emisión de Ruidos (2000/14/EC modificada por la 2005/88/EC)

Y además, declaramos que
■ se han utilizado las siguientes (partes o cláusulas de las) normas armonizadas europeas

EN 60745-1; EN 60745-2-15; EN ISO 3744; ISO 11094; EN 55014-1; EN 55014-2

Nivel de potencia acústica medido 98.6 dB(A)

Nivel de potencia acústica garantizado 100 dB(A)

Método de evaluación de conformidad en el anexo V/Directiva 2000/14/CE

Lugar, fecha: Changzhou, 08/11/2017

Firma: Ted Qu Haichao

Director de Calidad

Ted Qu
