NÁVOD K OBSLUZE G40HT GREENWORKS

CS Akumulátorové nůžky na živý plot 40V NÁVOD K OBSLUZE 50

SK 40V Elektrický krovinorez NÁVOD NA POUŽITIE 54

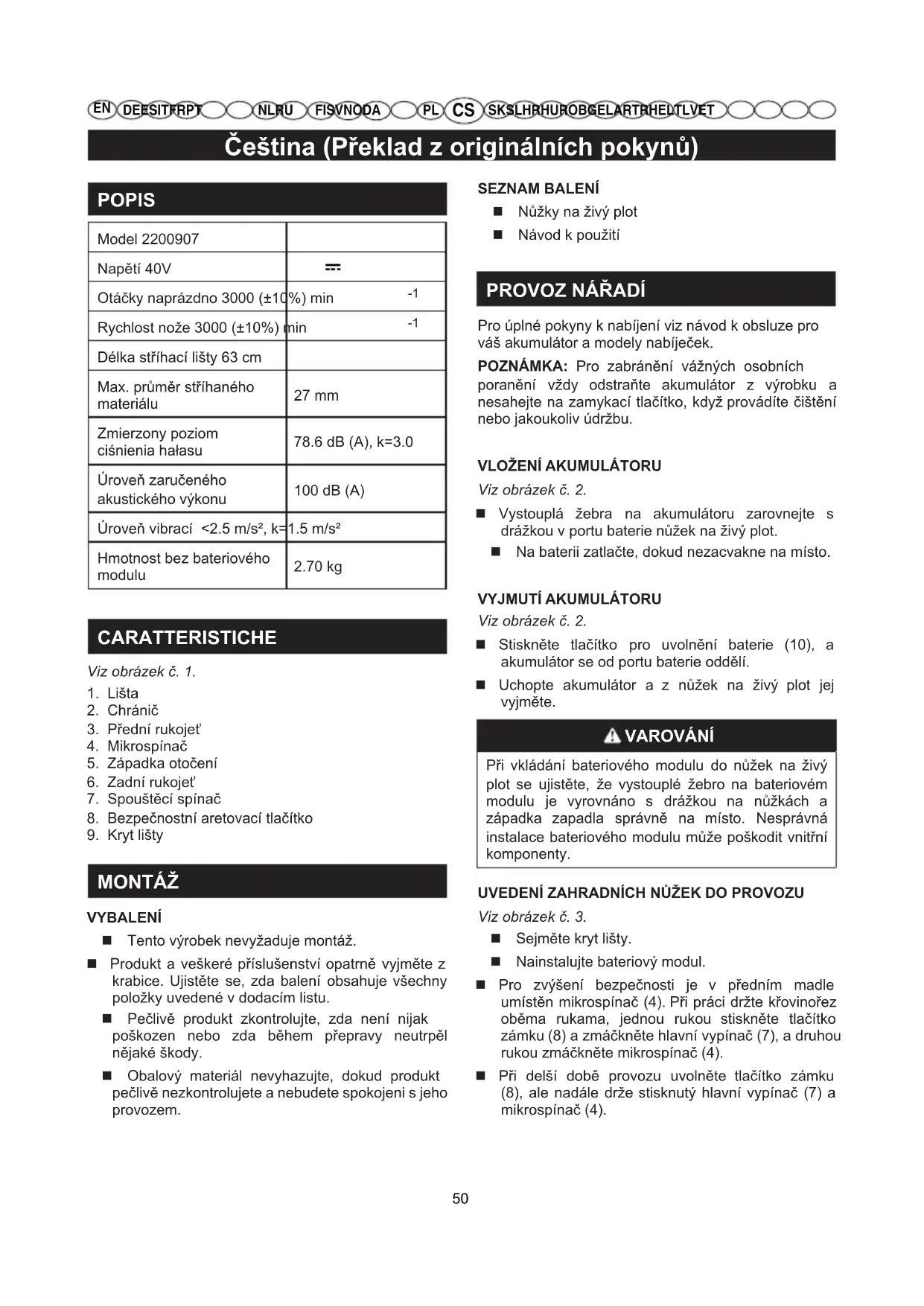

Čeština (Překlad z originálních pokynů)

POPIS

Model 2200907
Napětí 40V	---
Otáčky naprázdno 3000 (±10%) min	-1
Rychlost nože 3000 (±10%) min	-1
Délka stříhací lišty 63 cm
Max. průměr stříhaného materiálu	27 mm
Zmierzony poziom ciśnienia hałasu	78.6 dB (A), k=3.0
Úroveň zaručeného akustického výkonu	100 dB (A)
Úroveň vibrací <2.5 m/s2, k=	1.5 m/s2
Hmotnost bez bateriového modulu	2.70 kg

CARATTERISTICHE

Viz obrázek č. 1.

1. Lišta
2. Chranič
3. Přední rukojeť
4. Mikrospínač
5. Západka otočení
6. Zadní rukojeť
7. Spouštěcí spínač
8. Bezpečnostní aretovací tlačítko
9. Kryt lišty

MONTÁŽ

VYBALENÍ

■ Tento výrobek nevyžaduje montáž.

■ Produkt a veškeré příslušenství opatrně vyjměte z krabice. Ujistěte se, zda balení obsahuje všechny položky uvedené v dodacím listu.
■ Pečlivě produkt zkontrolujte, zda není nijak poškozen nebo zda během přepravy neutrpěl nějaké škody.
■ Obalový materiál nevyhazujte, dokud produkt pečlivě nezkontrolujete a nebudete spokojeni s jeho provozem.

SEZNAM BALENÍ

■ Nůžky na živý plot
Návod k použití

PROVOZ NÁŘADÍ

Pro úplné pokyny k nabíjení viz návod k obsluze pro váš akumulátor a modely nabíječek.

POZNÁMKA: Pro zabránění vážných osobních poranění vždy odstraňte akumulátor z výrobku a nesahejte na zamykací tlačítko, když provádíte čištění nebo jakoukoliv údržbu.

VLOŽENÍ AKUMULÁTORU

Viz obrázek č. 2.

■ Vystouplá žebra na akumulátoru zarovnejte s drážkou v portu baterie nůžek na živý plot.
■ Na baterii zatlačte, dokud nezacvakne na místo.

VYJMUTÍ AKUMULÁTORU

Viz obrázek č. 2.

■ Stiskněte tlačítko pro uvolnění baterie (10), a akumulátor se od portu baterie oddělí.
■ Uchopte akumulátor a z nůžek na živý plot jej vyjměte.

! VAROVÁNÍ

Při vkládání bateriového modulu do nůžek na živý plot se ujistěte, že vystouplé žebro na bateriovém modulu je vyrovnáno s drážkou na nůžkách a západka zapadla správně na místo. Nesprávná instalace bateriového modulu může poškodit vnitřní komponenty.

UVEDENÍ ZAHRADNÍCH NŮŽEK DO PROVOZU

Viz obrázek č. 3.

■ Sejměte kryt lišty.
■ Nainstalujte bateriový modul.

■ Pro zvýšení bezpečnosti je v předním madle umístěn mikrospínač (4). Při práci držte křovinořez oběma rukama, jednou rukou stiskněte tlačítko zámku (8) a zmáčkněte hlavní vypínač (7), a druhou rukou zmáčkněte mikrospínač (4).

■ Při delší době provozu uvolněte tlačítko zámku (8), ale nadále drže stisknutý hlavní vypínač (7) a mikrospínač (4).

Čeština (Překlad z originálních pokynů)

VYPNUTÍ ZAHRADNÍCH NŮŽEK NA ŽIVÉ PLOTY

Viz obrázek č. 3.

■ Chcete-li křovinořez zastavit, mikrospínač (4) a hlavní vypínač (7) uvolněte.
■ Po uvolnění hlavního vypínače (7) se tlačítko zámku (8) automaticky nastaví do polohy uzamčeno.
■ Z nůžek na plot vyjměte bateriový modul.

POUŽITÍ OTÁČENÍ ZADNÍ RUKOJETI

Viz obrázek č. 4.

■ Plotostřih umístěte na rovný a plochý povrch.
■ Ujistěte se, zda jsou nůžky vypnuté.
Stiskněte rotační páčku (5) a začněte otáčet zadní rukojetí. Uvolněte rotační páčku a otočte rukojetí o 45 nebo 90 stupňů do strany, dokud nezacvakne na místo a páčka se neuzamkne.
Vratte rukojeť do středové pozice, znovu stiskněte rotační páčku, mírně otočte rukojetí, uvolněte rotační páčku a pokračujte v otáčení rukojeti, dokud se neuzamkne na místě.

DOPORUČENÍ PRO PRÁCI S NÁŘADÍM

■ Nepřetěžujte nářadí při stříhání příliš hustého živého plotu. Mohlo by dojít k ohnutí řezací lišty a zpomalení nářadí. Pokud dojde ke zpomalení stříhací lišty, zpomalte pracovní tempo.
■ Nesnažte se zastřihávat větvičky nebo jiné rostlinné kultury o průměru větším než 15 mm, které nelze stříhat stříhací lištou. Pro řezání silnějších větví používejte ruční pilu nebo vyvětvovačku.
■ Pokud chcete zastřihávat živý plot do roviny, doporučujeme vám používat provázek: Nejdříve si označte úroveň, do jaké chcete živý plot zastřihnout. Pak v této výšce živého plotu natáhněte provázek. Živý plot zastřihávejte těsně nad provázkem podle obrázku č. 5. Pro zvýšení efektu nezapomeňte zastřihnout živý plot na obou koncích, aby byla horní část užší. Zastřihnutí živého plotu tak bude jednotné. Pokud dojde k zablokování zubů pily, vypněte motor, počkejte, dokud se stříhací lišta zcela nezastaví, vyndejte akumulátor a pak teprve vyprostěte materiál, který uvízl v zubech stříhací lišty.
■ Při stříhání rostlinných kultur s ostny pracujte v rukavicích. Při stříhání mladých stromků provedte široký záběr nůžkami z jedné strany na druhou, aby se zuby stříhací lišty dostaly správně do záběru s mladými větvičkami porostu. Při stříhání staršího porostu, stříhejte naopak zepředu dozadu, neboť řezaný porost je tvrdší.

NEBEZPEČÍ

Pokud se chybnou manipulací zuby dostanou do záběru s elektrickým kabelem, NEDOTÝKEJTE SE STŘÍHACÍ LIŠTY! MŮŽE BÝT POD PROUDEM! TO JE VELMI NEBEZPEČNÁ SITUACE. Držte zahradní nůžky za hlavní rukojeť (ta je izolovaná) a položte opatrně nářadí co nejdále od sebe. Vypněte pojistky, abyste přerušili přívod elektrického proudu k zahradnímu nářadí a pak teprve vyprostěte kabel ze zubů stříhací lišty. Nedodržení tohoto pokynu může způsobit vážné zranění nebo i smrtelný úraz.

⚠ UPOZORNĚNÍ

Před každým použitím nářadí, vyčistěte pracovní zónu. Odstraňte elektrické kabely, vodiče, přípojné elektrické kabely z dosahu stříhací lišty, aby se tyto předměty nemohly dostat do kontaktu s nářadím a způsobit vám závažný úraz.

UPOZORNĚNÍ

K čištění plastových dílů nepoužívejte ředidla. Většina ředidel běžně dostupných v obchodní síti se nehodí k čištění plastových částí, neboť narušuje povrch plastů. K odstranění nečistot, oleje, maziv apod. používejte čistýhadr. Při výměně prvků pily je nutné použít pouze originální náhradní díly značky Greenworks. Použití neznačkových dílů může nejen poškodit přístroj, ale způsobit i vážné zranění.

VAROVÁNÍ

Plastové části nářadí nesmí nikdy přijít do styku s brzdovou kapalinou, benzínem, produkty na bázi ropy, regenerovanými maznými oleji apod. Tyto výrobky obsahují chemikálie, které mohou poškodit, oslabit nebo zničit plastové části, případně snížit jejich životnost.

ÚDRŽBA A OPRAVY

ÚDRŽBA STŘÍHACÍ LIŠTY NŮŽEK NA ŽIVÝ PLOT

UPOZORNĚNÍ

Nezapomeňte, že akumulátorové nářadí může být kdykoliv uvedeno do provozu, protože nepotřebuje připojení k elektrické síti. Abyste se vyhnuli závažnému úrazu, před každým úkonem údržby a před výměnou stříhací lišty systematicky vyndejte z nářadí akumulátor.

Čeština (Překlad z originálních pokynů)

UPOZORNĚNÍ

Abyste si nezpůsobili těžký úraz, před opravou a čištěním nářadí a před jakýmkoliv zásahem na nářadí, vždy vyndejte akumulátor.

ÚDRŽBA STŘÍHACÍ LIŠTY

■ Po každém použití je třeba lištu namazat.
■ Pravidelně kontrolujte opotřebení a stav zubů na stříhací liště.
■ Při výměně jakýchkoliv částí je nutné použít pouze originální náhradní díly.

MAZÁNÍ STŘÍHACÍ LIŠTY

Viz obrázek č. 7.

■ Vyjměte akumulátor z nůžek na živý plot.
■ Pro snazší používání nářadí a prodloužení životnosti baterie namažte stříhací lištu před každým použitím a vždy po každém použití. Před aplikací maziva vyndejte akumulátor a položte akumulátorové nůžky na rovnou plochu. Aplikujte trochu motorového oleje podél horního okraje stříhací lišty, jak je uvedeno na.
V některých případech může být nutné provést mazání mezi dvěma úpravami živého plotu. V tomto případě vypněte nůžky, vyndejte akumulátor a namažte stříhací lištu. Pak můžete pokračovat v práci. Nikdy neprovádějte mazání stříhací lišty při práci.

MAZÁNÍ ZAHRADNÍCH NŮŽEK NA ŽIVÝ PLOT

■ Veškerá ložiska nářadí byla výrobcem namazána dostatečným množstvím vysoce účinného maziva, které stačí na celou dobu životnosti nářadí při normálních podmínkách používání. Žádné další mazání nářadí není nutné.

UPOZORNĚNÍ

Nářadí nijak neupravujte a nepoužívejte jiné příslušenství, než je uvedeno v tomto návodu. Nepovolené úpravy nářadí či změny v používání příslušenství mohou vytvořit nebezpečné situace, které mohou vést k velmi závažnému zranění.

A UPOZORNĚNÍ

Pravidelně kontrolujte stav zahradních nůžek, abyste se ujistili, že žádný díl nářadí není zlomený a že jsou všechny díly řádně upevněny. Zkontrolujte, že jsou všechny šrouby a všechny upevňovací prvky řádně utaženy, tím se omezí riziko úrazu.

ÚDRŽBA ZAHRADNÍCH NŮŽEK NA ŽIVÝ PLOT

UPOZORNĚNÍ

Abyste si nezpůsobili těžký úraz, před opravou a čištěním nářadí a před jakýmkoliv zásahem na nářadí vždy vyndejte akumulátor.

■ Vyjměte z nářadí akumulátor.
■ K čištění používejte vlhký hadr s trochou čistícího přípravku.

K čištění krytu nářadí a rukojeti nepoužívejte koncentrované čistící prostředky - jde o plastové díly. Při kontaktu s aromatickými oleji na bázi borovice nebo citrónu a při kontaktu s rozpouštědly, jako např. petrolejem, by mohlo dojít k poškození nářadí.
■ Pozor: vlhkost může být příčinou úrazu elektrickým proudem. Veškeré stopy po vlhkosti oťřete suchým měkkým hadrem.
K čištění větracích otvorů bateriového krytu a krytu motoru používejte kartáček nebo vysavač nastavený na nízký výkon.
■ Větrací otvory nesmí být ucpané.

USKLADNĚNÍ ZAHRADNÍCH NŮŽEK NA ŽIVÝ PLOT

Viz obrázek č. 8.

■ Před uložením vždy zahradní nůžky pečlivě vyčistěte. Zahradní nůžky vždy uložte na suché, dobře větrané místo, mimo dosah dětí. Nářadí neuskladňujte v blízkosti žíravých látek, jako například v blízkosti zahrádkářských nebo zahradnických chemických přípravků nebo soli na zimní sypání komunikací.
■ Před uskladněním chraňte stříhací lištu ochranným krytem tak, jak je uvedeno na obrázku č. 8.

■ Akumulátor skladujte a nabíjejte na chladném místě. Teploty nižší nebo naopak nižší než pokojová teplota snižují životnost baterii.

■ Akumulátor skladujte tam, kde teplota nepřesáhne 27°C, a mimo vlhkost.
Nikdy neuskladňujte vybitý akumulátor. Po použití počkejte, dokud akumulátor nevychladne a bez čekání ho dobijte.
■ Veškeré akumulátorové baterie ztrácí časem svou kapacitu dobíjení. Čím vyšší je teplota, tím rychleji akumulátor ztrácí svou schopnost dobíjení. Pokud nepoužíváte zahradní nářadí delší dobu, dobíjejte akumulátor každý měsíc nebo každé dva měsíce. Prodloužíte tak životnost akumulátoru.

Čeština (Překlad z originálních pokynů)

ODSTRAŇOVÁNÍ POTÍŽÍ

PROBLÉM MOŽNÁPŘÍČINA		ŘEŠENÍ
Motor nenastartuje, když spínač a mikrospínač jsou stisknuté.	Baterie není zabezpečená.	Pro zabezpečený akumulátor zkontrolujte, zda západky v horní části akumulátoru zapadly na místo.
	Baterie není nabitá.	Akumulátor nabijte podle pokynů, dodaných s vaším modelem.
Motor běží, ale řezací čepele se nehýbají.	Nůžky jsou poškozeny. Nepoužívejte je.	Kontaktujte technickou podporu.
Z nůžek na plot se během provozu kouří.	Nůžky jsou poškozeny. Nepoužívejte je.	Kontaktujte technickou podporu.
Motor hučí, čepele se nepohybují.	Čepele mohou být blokovány zbytky po střihání nebo jinými nečistotami.	Vyjměte baterii a vyčistěte čepele od nečistot.

Model 2200907
Napätie 40V	---
Otáčky naprázdno 3000 (±10%) min	-1
Rýchlost' ostria 3000 (±10%) min	-1
Dížka strihacej lišty 63 cm
Šírka záberu 27 mm
Hladina nameraného akustického tlaku	78.6 dB (A), k=3.0
Úroveň zaručeného akustického výkonu	100 dB (A)
Úroveň vibrácií <2.5 m/s2, k=1.5 m/s2
Hmotnost' bez balenia batérie	2.70 kg

OPIS K OBRÁZKOM

Pozrite obrázok 1.

1. Čepel'
2. Chranič
3. Predné držadlo
4. Mikro spínač
5. Otočné uvol'nenie
6. Zadné držadlo
7. Spínač spúšťača
8. Bezpečnostný blokovací gombík
9. Kryt čepele

MONTÁŽ

ROZBALENIE

Kompletný návod na nabíjanie nájdete v návodoch na obsluhu pre jednotky akumulátorov a modely nabíjačiek.

■ Strihač živého plotu zastavíte uvoľnením mikrospínača (4) a spínača (7).

■ Po uvoľnení spínača (7) sa poistné tlačidlo (8) automaticky vynuluje do zaistenej polohy.

■ Položte strihač živého plotu na rovný povrch.

■ Skontrolujte, či ste strihač živého plotu vypli.

Záruční podmínky nástrojů Greenworks pro hobby zařízení

DOBA ZÁRUKY

Všechna nová zařízení Greenworks Tools jsou dodávána s 2letou zárukou na díly a provoz od původního data zakoupení. Záruka 30 dnů je poskytována na zařízení používané profesionálně, protože nástroje Greenworks Tools jsou navrženy především k používání hobby spotřebiteli.

Tato záruka je nepřevoditelná.

OMEZENÍ

Tato záruka se vztahuje pouze na vadné díly nebo komponenty a netýká se oprav, které byly způsobeny:

1. Běžným opotřebením a nošením;
2. Rutinním seřízením a nastavením;
3. Škodami způsobenými nesprávnou manipulací, hrubým zacházením, nevhodným používáním nebo zanedbáním;
4. Přehřátím kvůli nedostatku údržby;
5. Poškozením z důvodu údržby, uvolněním upevnovacích prvků nebo rozpojením způsobeným nedostatečnou údržbou;
6. Poškozením způsobeným čištění vodou;
7. Servisními pracemi nebo opravami zařízení neautorizovanými servisními středisky Greenworks Tools;
8. Nesprávným sestavením nebo nastavením zařízení;
9. Poškozením způsobeným nesprávným používáním zařízení;
10. Poškozením způsobeným nesprávnou přípravou na zimu (tlakové myčky).

11. Na položky, které jsou považovány za spotřební díly, se normálně nevztahuje záruka, včetně, ale nikoli výhradně na:

12. Baterie

13. Elektrické kabely
14. Čepele a sestavy čepele
15. Pásy
16. Filtry

17. Sklíčidla a držáky nástrojů

18. Některé produkty mohou obsahovat součásti, jako jsou motory, převodovky od alternativního výrobce. Na tyto položky se budou vztahovat záruční podmínky příslušného výrobce vyjma těch případů, kde společnost Greenworks Tools Europe GmbH souhlasí s tím, že se zaručí za veškeré nároky mimo záruku uvedeného výrobce.

19. Tyto záruční podmínky se nevztahují na použité zboží.

20. Záruka se nevztahuje na montáž náhradních dílů, výměnu nebo zvláštní komponenty, které nejsou dodávány nebo schváleny společností Greenworks Tools Europe GmbH.

Záruka

Nárokování záruky na výrobek v rámci těchto podmínek vyžaduje doklad o zakoupení. Výpis z kreditní karty se nepovažuje za dostatečný důkaz o zakoupení. Pokud nastane událost spojená s nárokováním záruky, v prvé řadě musí spotřebitel produkt vrátit do původního místa nákupu s dokladem o zakoupení. Zařízení bude zasláno do našeho centrálního servisního podniku, kde bude provedena jeho kontrola. Je-li zařízení vadné, bude bezplatně opraveno a zasláno zpět na adresu spotřebitele. Zařízení, jejichž maloobchodní cena byla menší nebo rovna 100 EUR včetně DPH, budou obvykle vyměněna.

Jestliže centrální servisní podnik zjistí, že stroj není vadný, pak bude spotřebitel na tuto skutečnost upozorněn a bude muset zaplatit za náklady na opravu.

Tyto záruční podmínky se mohou čas od času změnit, aby vyhovovaly potřebám nových výrobků. Kopie nejnovějších záručních podmínek bude k dispozici na webu www.greenworkstools.eu.

Zárucné zásady spolocnosti Greenworks Tools pre stroje pre domáce dielne

ZÁRUCNÁ DOBA

Na nárokovanie si záruky na l'ubovolný produkt podl'a týchto podmienok

Ak centrálné servisné zariadenie zistí, že stroj nie je chybný, zákazníkovi bude oznámené, že musí zaplatit náklady opravy.

Na nárokovanie si záruky na l'ubovolný produkt podla týchto podmienok

Ak centrálné servisné zariadenie zistí, že stroj nie je chybný, zákazníkovi bude oznámené, že musí zaplatit náklady opravy.

Greenworks o vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá výván vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývá vývák vývák vývák vývák vývák vývák vývák vývák vývák vývák vývák vývák vývák vývák vývák vývák vývák vývák vývák vývák vývák vývák vývák vývák

Výrobce: Changzhou Globe Co., Ltd.

Jméno a adresa osoby pověřené řídit technickou dokumentaci:

Jméno: Peter Söderström

Tímto prohlašujeme, že výrobek:

Druh......AKUMULÁTOROVÉNÚŽKYNAŽIVÝ PLOT

Model 2200907

Výrobní číslo ...... Viz výkonový štítek na výrobku

Rok výroby ...... Viz výkonový štítek na výrobku

■ je v souladu s příslušnými ustanoveními směrnice o strojích (2006/42/EC)

■ je v souladu s příslušnými ustanoveními následujících směrnic EC Směrnice EMC (2014/30/EU),

Směrnice o hlukových emisích (2000/14/EC upravená 2005/88/EC)

■ byly použity následující (části/odstavce) harmonizované evropské normy EN 60745-1; EN 60745-2-15; EN ISO 3744; ISO 11094; EN 55014-1; EN 55014-2

Změřená hladina akustického výkonu 98.6 dB(A)

Zaručená hladina akustického výkonu 100 dB(A)

Metoda pro posuzování shody, Příloha V/Směrnice 2000/14/ES

Místo, datum: Changzhou, 08/11/2017

Ředitel pro kvalitu

Nameraná úroveň hluku 98.6 dB(A)

Garantovaná úroveň hluku 100 dB(A)

Metóda zhodnotenia zhody k Dodatku V Smernice 2000/14/EC

Miesto, dátum: Changzhou, 08/11/2017

Riaditel' pre kvalitu
