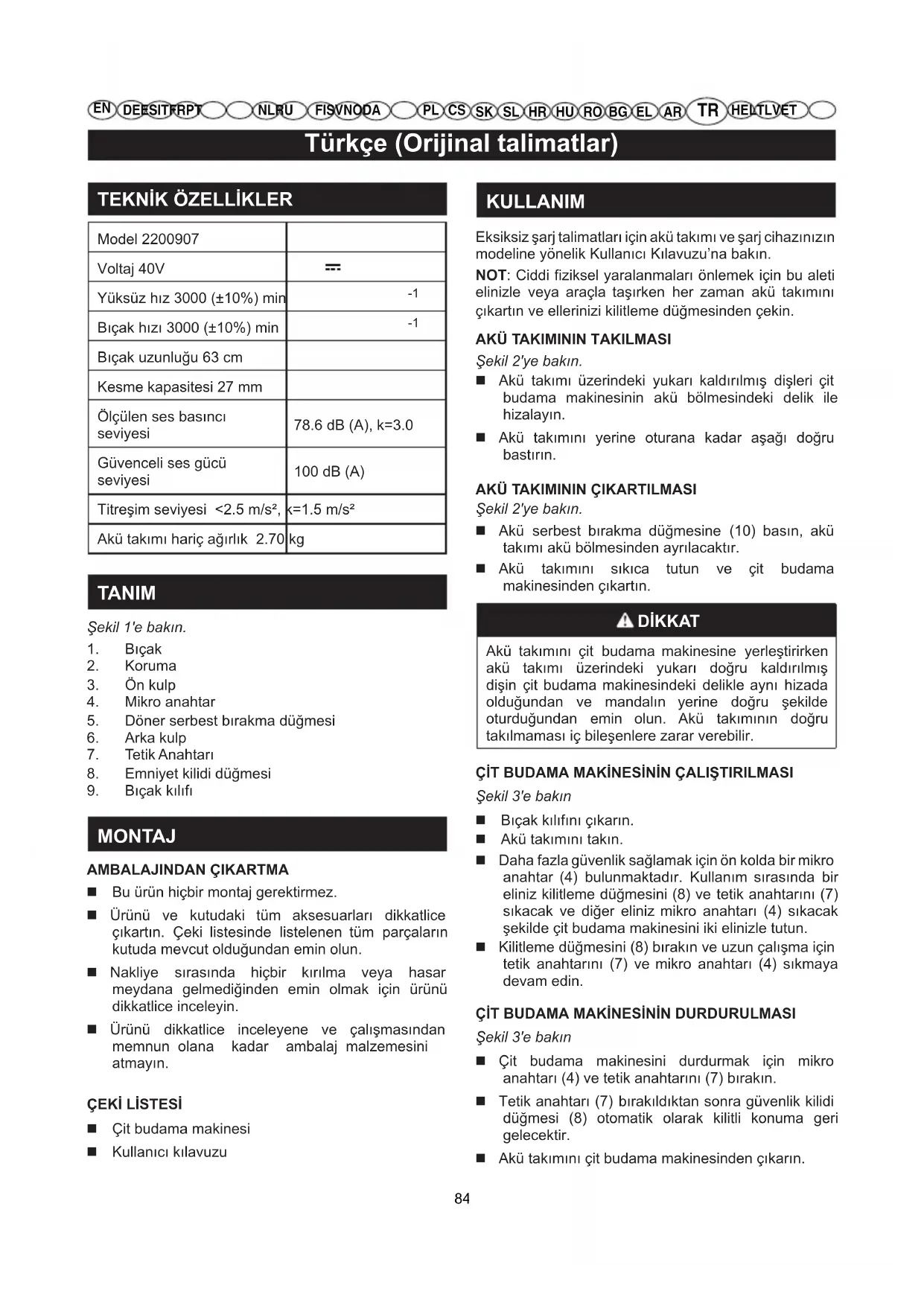

KULLANIM KILAVUZU G40HT GREENWORKS

Türkçe (Orijinal talimatlar)

TEKNİK ÖZELLİKLER

Model 2200907
Voltaj 40V	---
Yüksüz hız 3000 (±10%) min	-1
Bıçak hızı 3000 (±10%) min	-1
Bıçak uzunluğu 63 cm
Kesme kapasitesi 27 mm
Ölçülen ses basıncı seviyesi	78.6 dB (A), k=3.0
Güvenceli ses gücü seviyesi	100 dB (A)
Titreşim seviyesi <2.5 m/s ^2 , k=1.5 m/s ^2
Akü takımı hariç ağırlık 2.70 kg

TANIM

Şekil 1'e bakın.

1. Biçak
2. Koruma
3. Ön kulp
4. Mikro anahtar
5. Döner serbest bırakma düğmesi
6. Arka kulp
7. Tetik Anahtarı
8. Emniyet kilidi düğmesi
9. Biçak kılıfı

MONTAJ

AMBALAJINDAN ÇIKARTMA

■ Bu ürün hiçbir montaj gerektirmez.
Ürünü ve kutudaki tüm aksesuarları dikkatlice çıkartın. Çeki listesinde listelenen tüm parçaların kutuda mevcut olduğundan emin olun.
Nakliye sırasında hiçbir kırılma veya hasar meydana gelmediğinden emin olmak için ürünü dikkatlice inceleyin.
■ Ürünü dikkatlice inceleyene ve çalışmasından memnun olana kadar ambalaj malzemesini atmayın.

ÇEKİ LISTESİ

■ Çit budama makinesi
■ Kullanıcı kılavuzu

KULLANIM

Eksiksiz şarj talimatları için akü takımı ve şarj cihazınızın modeline yönelik Kullanıcı Kılavuzu'na bakın.

NOT: Ciddi fiziksel yaralanmaları önlemek için bu aleti elinizle veya araçla taşırken her zaman akü takımını çıkartın ve ellerinizi kilitleme düğmesinden çekin.

AKÜ TAKIMININ TAKILMASI

Şekil 2'ye bakın.

Akü takımı üzerindeki yukarı kaldırılmış dişleri çit budama makinesinin akü bölmesindeki delik ile hizalayın.
■ Akü takımını yerine oturana kadar aşağı doğru bastırın.

AKÜ TAKIMININ ÇIKARTILMASI

Şekil 2'ye bakın.

■ Akü serbest bırakma düğmesine (10) basın, akü takımı akü bölmesinden ayrılacaktır.
■ Akü takımını sıkıca tutun ve çit budama makinesinden çıkartın.

⚠ DİKKAT

Akü takımını çit budama makinesine yerleştirirken akü takımı üzerindeki yukarı doğru kaldırılmış dişin çit budama makinesindeki delikle aynı hizada olduğundan ve mandalın yerine doğru şekilde oturduğundan emin olun. Akü takımının doğru takılmaması iç bileşenlere zarar verebilir.

ÇİT BUDAMA MAKİNESİNİN ÇALIŞTIRILMASI

Şekil 3'e bakın

■ Biçak kılıfını çıkarın.
■ Akü takımını takın.
Daha fazla güvenlik sağlamak için ön kolda bir mikro anahtar (4) bulunmaktadır. Kullanım sırasında bir eliniz kilitleme düğmesini (8) ve tetik anahtarını (7) sıkacak ve diğer eliniz mikro anahtarı (4) sıkacak şekilde çit budama makinesini iki elinizle tutun.
Kilitleme düğmesini (8) bırakın ve uzun çalışma için tetik anahtarını (7) ve mikro anahtarı (4) siikmaya devam edin.

ÇİT BUDAMA MAKİNESİNİN DURDURULMASI

Şekil 3'e bakın

• Çit budama makinesini durdurmak için mikro anahtarı (4) ve tetik anahtarını (7) bırakın.
  ■ Tetik anahtarı (7) bırakıldıktan sonra güvenlik kilidi düğmesi (8) otomatik olarak kilitli konuma geri gelecektir.
  ■ Akü takımını çit budama makinesinden çıkarın.

Türkçe (Orijinal talimatlar)

DÖNER ARKA KULBUN KULLANILMASI

Şekil 4'e bakın.

• Çit budama makinesini düz ve dengeli bir yüzeye yerleştirin.
• Çit budama makinesini kapattığınızdan emin olun.
  Döndürme koluna (5) basın ve arka kulbu döndürmeye başlayın. Döndürme kolunu bırakın ve kulbu yerine oturana ve kol kilitlenene kadar sağa veya sola 45 veya 90 derece döndürün.
  Kulbu yeniden ortaya döndürmek için döndürme koluna tekrar basın, kulbu hafifçe döndürün, döndürme kolunu bırakın ve kulbu yerine kilitlenene kadar döndürmeye devam edin.

KULLANIM İPUÇLARI

- Çit budama makinesini sert bodur ağaçları budamak için zorlamayın. Aksi hâlde bıçakların körelmesine ve yavaşlamasına neden olabilir. Eğer bıçaklar yavaşlarsa hızını düşürün.

15 mm'den daha kalın veya kesme bıçağını beslemek için açıkça çok büyük gövdeleri veya ince dalları kesmeye çalışmayın. Büyük gövdeleri budamak için güç destekli olmayan bir el testeresi veya budama testeresi kullanın.
Dilerseniz çitinizi belirli bir seviyede kesmenize yardımcı olacak bir ip kullanabilirsiniz. Çit yüksekliğinin ne kadar olacağına karar verin. Ardından bu yükseklikte çit boyunca bir ip parçası gerin. Çiti bu kılavuz ip hattının hemen üzerinde budayın. Şekil 5'e bakın. Çitin yan tarafını üst kısım biraz daha dar olacak şekilde budayın. Şekil 6'ya bakın. Bu şekilde şekil verdiğimizde daha fazla çit bölümü açığa çıkacak ve tek tipte olacaktır. Eğer bıçaklar sıkışırsa engelleyen nesneyi çıkartmaya çalışmadan önce motoru durdurun, bıçakların durmasını bekleyin ve akü takımını çıkartın.
Dikenli veya igneli bitkileri budarken eldiven takın. Yeni büyüyen çiti budarken gövdenin doğrudan kesme bıçağına beslenmesi için geniş bir savurma hareketi yapın. Daha eski çitler daha kalın gövdeye sahip olacak ve testere ile kesme hareketi ile en kolay şekilde budanacaktır.

TEHLIKE

Eğer bıçaklar herhangi bir elektrik kablosuna veya hattına takılırsa BIÇAĞA DOKUNMAYIN! İÇERİSİNDEN ELEKTRİK AKIMI GEÇEBİLİR VE ÇOK TEHLİKELİDİR. Çit budama makinesini yalıtımlı arka kulbundan tutmaya devam edin veya güvenli bir şekilde sizden uzakta yere koyun. Bıçağı hattan veya kablodan kurtarmaya çalışmadan önce zarar gören hata veya kabloya giden elektriği kesin. Bu uyarıya dikkat etmemek ciddi fiziksel yaralanma veya olası ölümle sonuçlanacaktır.

! UYARI

Her kullanımdan önce kesilecek alanı boşaltın. Kesme bıçağına dolanabilecek ve ciddi bir fiziksel yaralanma riski oluşturabilecek kablolar, ışıklar, tel veya ip gibi tüm nesneleri kaldırın.

! UYARI

Plastik parçaları temizlerken çözücü kullanmaktan kaçının. Plastik parçaların büyük bölümü çeşitli tipte ticari çözücülerden kaynaklı hasara duyarlıdır ve kullanılmaları nedeniyle zarar görebilir. Kiri, yağı, gresi vb. temizlemek için temiz bir bez kullanın. Servis yaparken sadece aynı Greenworks yedek parçalarını kullanın. Başka herhangi bir parçanın kullanılması tehlike oluşturabilir veya ürünün zarar görmesine neden olabilir.

! UYARI

Fren sıvılarının, benzinin, petrol bazlı ürünlerin, nüfuz edici yağın vb. hiçbir zaman plastik parçalarla temas etmesine izin vermeyin. Plastik parçalara zarar verebilecek, zayıflatabilecek veya yok edebilecek kimyasal maddeler içerirler.

BAKIM VE ONARIM

BIÇAK BAKIMI – ÇİT BUDAMA MAKİNESİ

! UYARI

Akülü ünitelerin elektrik prizine takılması gerekmez; dolayısıyla her zaman çalışır durumdadırlar. Ciddi fiziksel yaralanmaları önlemek için bakım ve servis çalışması yaparken veya kesme bıçağını değiştirirken her zaman aküyü çıkartın ve ek tedbirler alarak dikkatlı olun.

! UYARI

Ciddi fiziksel yaralanmaları önlemek için ünitenin servisini yaparken, temizlerken veya yabancı nesneleri temizlerken akü takımını çıkartın.

BIÇAK BAKIMI

• Kesme bıçaklarını her kullanım sonrası yağlayın.
  ■ Bıçakları periyodik olarak hasara ve aşınmaya karşı inceleyin.
  ■ Daima üretici tarafından belirtilen yedek bıçakları kullanın.

Türkçe (Orijinal talimatlar)

BIÇAĞI YAĞLAMAK İÇİN

Şekil 7'ye bakın.

■ Akü takımını çit budama makinesinden çıkartın.
Daha kolay çalışma ve daha uzun biçak ömrü için her kullanımdan önce ve sonra çit budama makinesinin bıçağını yağlayın. Yağlamadan önce akü takımını çıkartın ve çit budama a makinesini düz bir yüzey üzerine yatırın. Üst bıçağın kenarı boyunca hafif makine yağı uygulayın.

Uzun süre kullanmadığınızda çit budama makinenizi ara sıra yağlamanız gerekir. Yağlamadan önce çit budama makinesini durdurun, akü takımını çıkartın ve sonra yağlayın. Daha sonra budamaya devam edebilirsiniz. Çit budama makinesi çalışırken yağlama yapmayın.

ÇİT BUDAMA MAKİNESİNİN YAĞLANMASI

■ Bu aletteki tüm yataklar normal kullanım prosedürleri altında ünitenin ömrü boyunca yetecek miktarda yüksek derece yağlayıcı ile yağlanmıştır. Bu nedenle daha sonra yağlanması gerekmez.

! UYARI

Bu ünitede değişiklik yapmaya veya bu kullanım kılavuzunda bu çit budama makinesi ile birlikte kullanılması özellikle önerilmemiş herhangi bir aksesuar takmaya çalışmayın. Bu tür bir değişiklik veya modifikasyon hatalı kullanım olarak değerlendirilir ve ciddi fiziksel yaralanmalara yol açabilecek tehlikeli bir duruma neden olabilir.

! UYARI

Tüm parçaların sağlam olduğundan ve güvenli şekilde takıldığından emin olmak için çit budama makinesini sık sık inceleyin. Ciddi fiziksel yaralanma riskini önlemek için tüm vidaların ve sabitleyicilerin sıkıldığından emin olun.

ÇİT BUDAMA MAKİNESİNİN TEMİZLENMESI

! UYARI

Ciddi fiziksel yaralanmaları önlemek için ünitenin servisini yaparken, temizlerken veya yabancı nesneleri temizlerken akü takımını çıkartın.

■ Akü takımını çıkartın.
■ Üniteyi nemli bir bez ve orta kuvvette deterjan ile temizleyin.
■ Plastik gövde veya kulp üzerinde herhangi bir güçlü deterjan kullanmayın. Çam ve limon gibi belirli

aromatik yağlar ve parafin gibi çözücüler nedeniyle zarar görebilirler.

■ Nem, elektrik çarpması tehlikesine neden olabilir. Yumuşak ve kuru bir bezle nemi silin.

Akü takımı gövdesi ve motor gövdesi üzerindeki hava deliklerini temizlemek için küçük bir fırça veya küçük bir elektrikli süpürge fırçasının hava tahliyesini kullanın.

■ Hava deliklerini yabancı nesnelerden temizleyin.

ÇİT BUDAMA MAKİNESİNİN DEPOLANMASI

Şekil 8'e bakın

Depolamadan önce çit budama makinesini iyice temizleyin. Çit budama makinesini çocukların erişemeyeceği kuru, iyi havalandırılan bir yerde depolayın. Bahçe kimyasalları ve buz çözücü tuzlar gibi korozif maddelerden uzak tutun.
■ Depolamadan önce biçak kılıfını her zaman kesme biçaklarının üzerine takın. Şekil 8'e bakın.
Akülerinizi serin bir yerde depolayın ve şarj edin. Normal oda sıcaklığının üzerindeki veya altındaki sıcaklıklar akü takımının ömrünü kısaltır.
- Akü takımını sıcaklığın 27°C'nin altında ve nemden uzak bir yerde depolayın.
■ Aküleri hiçbir zaman boşalmış durumda depolamayın. Akü takımının soğumasını bekleyin ve derhal tamamen şarj edin.
- Tüm akülerin şarjı kademeli olarak azalır. Sıcaklık ne kadar yüksek olursa şarjları da o kadar hızlı tükenir. Eğer ünitenizi uzun süre kullanmadan depolayacaksanız aküleri her ay veya iki ayda bir şarj edin. Bu uygulama akü takımının ömrünü uzatacaktır.

Türkçe (Orijinal talimatlar)

SORUN GİDERME

SORUN OLASI	NEDENİ ÇÖZÜM
Anahtaretiğineve mikro anahtarabasıldığındamotorçalışmıyor.	Akü yerineoturmamış.	Akü takımınısabitlemek içinakü takımınınüstündekimandalların yerineoturduğundanemin olun.
	Akü şarjolmuyor.	Akü takımını sahipolduğunuz modellebirlikte yer alantalimatlara göreşarj edin.
Motorçalışıyorama kesmebıçaklarıhareketetmiyor.	Çit budamamakinesihasarlıdır.Çit budamamakinesinikullanmayın.	Teknik servisiarayın.
Kullanımsırasındaçit budamamakinesindendumançıkıyor.	Çit budamamakinesihasarlıdır.Çit budamamakinesinikullanmayın.	Teknik servisiarayın.
Motordanses geliyor,bıçaklarhareketetmiyor.	Bıçaklarabirikinti veyabaşka bir nesnesıkışmış olabilir.	Aküyü çıkartın,bıçakları tıkayanbirikintiyitemizleyin.

Greenworks Tools Kendin Yap Makineleri Garanti Poliçesi

GARANTI SÜRESI

Tüm yeni Greenworks Tools makineleri orijinal satın alma tarihinden itibaren 2 yıllık parça ve işçilik garantisi ile birlikte temin edilir. Greenworks Tools ürünleri esas itibarıyla Kendin Yap tüketicileri tarafından kullanılmak üzere tasarlandığından profesyonel olarak kullanılan makineler için 30 günlük garanti mevcuttur. Bu garanti devredilemez.

SINIRLAMALAR

Bu garanti sadece kusurlu parçalar/bileşenler için geçerlidir ve aşağıdakilerden kaynaklanan onarım çalışmalarını kapsamaz:

1. Normal aşınma ve yıpranma.

2. Rutin ince ayar ve ayarlama.

3. Hatalı taşıma/suistimal/yanlış kullanım veya ihmalden kaynaklanan hasar.

4. Eksik bakım nedeniyle aşırı ısınma.

5. Eksik bakım nedeniyle tespit elemanlarının/sabitleme elemanlarının gevşemesinden kaynaklanan hasar.

6. Su ile temizlik nedeniyle meydana gelen hasar.

7. Yetkili olmayan Greenworks Tools servis merkezleri tarafından servisi veya onarımı yapılan makineler.

8. Yanlış monte edilmiş veya ayarlanmış makineler.

9. Makinenin hatalı kullanımından kaynaklanan hasar.

10. Hatalı kış hazırlığından (basınçlı yıkayıcılardan) kaynaklanan hasar.

11. Bunlarla sınırlı olmamakla birlikte aşağıdaki der dahil olmak üzere sarf malzemesi olarak değerlendirilen parçalar normal şartlarda garanti kapsamına dahil değildir:

12. Piller

13. Elektrik kabloları
14. Biçak ve biçak düzenekleri
15. Kayışlar

16. Filtreler
    • Kovanlar ve alet tutucular

17. Belirli ürünler alternatif bir üreticiden temin edilmiş motorlar, şanzımanlar gibi bileşenler içerebilir, bu parçalar Greenworks Tools Europe GmbH'nin söz konusu üreticinin garanti süresi dışında her tür hak talebini üstlenmeyi kabul ettiği durumlar hariç uygun üretici garanti poliçesine tabidir.

18. İkinci el mallar bu garanti poliçesi kapsamına dahil değildir.

19. Greenworks Tools Europe GmbH tarafından temin edilmemiş veya onaylanmamış yedek parçaların, ikame parçaların veya ilave parçaların takılması.

Garanti

Bu poliçe kapsamında herhangi bir ürünle ilgili garanti talebinde bulunmak için orijinal satın alma kanıtının sunulması gerekir. Kredi kartı ekstresi yeterli satın alma kanıtı olarak değerlendirilmez. Garantinin kullanılacağı durumlarda öncelikle tüketici ürünü satın alma kanıtı ile birlikte satın aldığı yere iade etmelidir. Makine merkez servis tesisimize gönderilir ve bir inceleme yapılır. Eğer makinenin arızalı olduğu tespit edilirse ücretsiz olarak onarılacak ve tüketicinin adresine geri gönderilecektir. Satış vergileri de dahil 100 €'nun altında perakende olarak satılan makinelerde genellikle değişim yapılacaktır.

Eğer merkez servis tesisimiz makinede arıza tespit edemezse tüketiciye onarım masrafını ödemesinin gerekeceği bildirilecektir.

Bu garanti poliçesi yeni ürünlerin ihtiyaçlarını karşılamak için zaman zaman değiştirilebilir. En son garanti poliçesinin bir kopyasına www.greenworkstools.eu adresinden ulaşılabilir.

"הכלה Greenworks Tools"

"בַרְשָׁה בִיּוֹת

תְרָהוֹת אַלְבָה

Greenworks Tools

Teknik dosyayı derleyecek yetkili kişinin adı ve adresi:

Adı: Peter Söderström

İşbu belge ile bu ürünün

Kategori .... KABLOSUZ ÇIT BUDAMAMAKINESI

Model 2200907

Seri numarası Ürün derecelendirme etiketine bakın

Üretim Yılı Ürün derecelendirme etiketine bakın

■ Makine Direktifi'nin (2006/42/EC) ilgili hükümlerine uygun olduğunu beyan ediyoruz

■ aşağıdaki diğer EC Direktiflerinin hükümlerine uygun olduğunu beyan ediyoruz EMU Direktifi (2014/30/EU),

Gürültü Emisyonu Direktifi (2005/88/EC ile değiştirilen 2000/14/EC)

Bunun yanı sıra aşağıdaki belgelerle uygunluğunu beyan ediyoruz:

■ Aşağıdaki Avrupa uyumlaştırılmış standartları (kısimları/maddeleri) kullanılmıştır: EN 60745-1; EN 60745-2-15; EN ISO 3744; ISO 11094; EN 55014-1; EN 55014-2

Ölçülen ses gücü seviyesi 98.6 dB(A)

Garanti edilen ses gücü seviyesi 100 dB(A)

Ek V / Direktif 2000/14/EC uyarınca uygunluk değerlendirmesi yöntemi

Yer, tarih: Changzhou, 08/11/2017

Kalite Müdürü

Imza: Ted Qu Haichao

Ted Qu

Changzhou Globe Co., Ltd.:
