G40HT - Nożyce do żywopłotu GREENWORKS - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI G40HT GREENWORKS

PL Bezprzewodowe nożyce do żywopłotu 40 V INSTRUKCJA OBSŁUGI 46

Szczegółowe informacje dotyczące ładowania znajdują się w instrukcji obsługi akumulatora lub ładowarki.

UWA GA: Aby uniknąć poważnego zranienia, należy wyjmować akumulator i trzymać ręce z dala od przycisku blokady podczas przenoszenia lub transportowania urządzenia.

AKUN ASENNUS

Katso Kuva 2.

■ Akumulator należy przechowywać w miejscach o temperaturze poniżej 27°C i z dala od wilgoci.

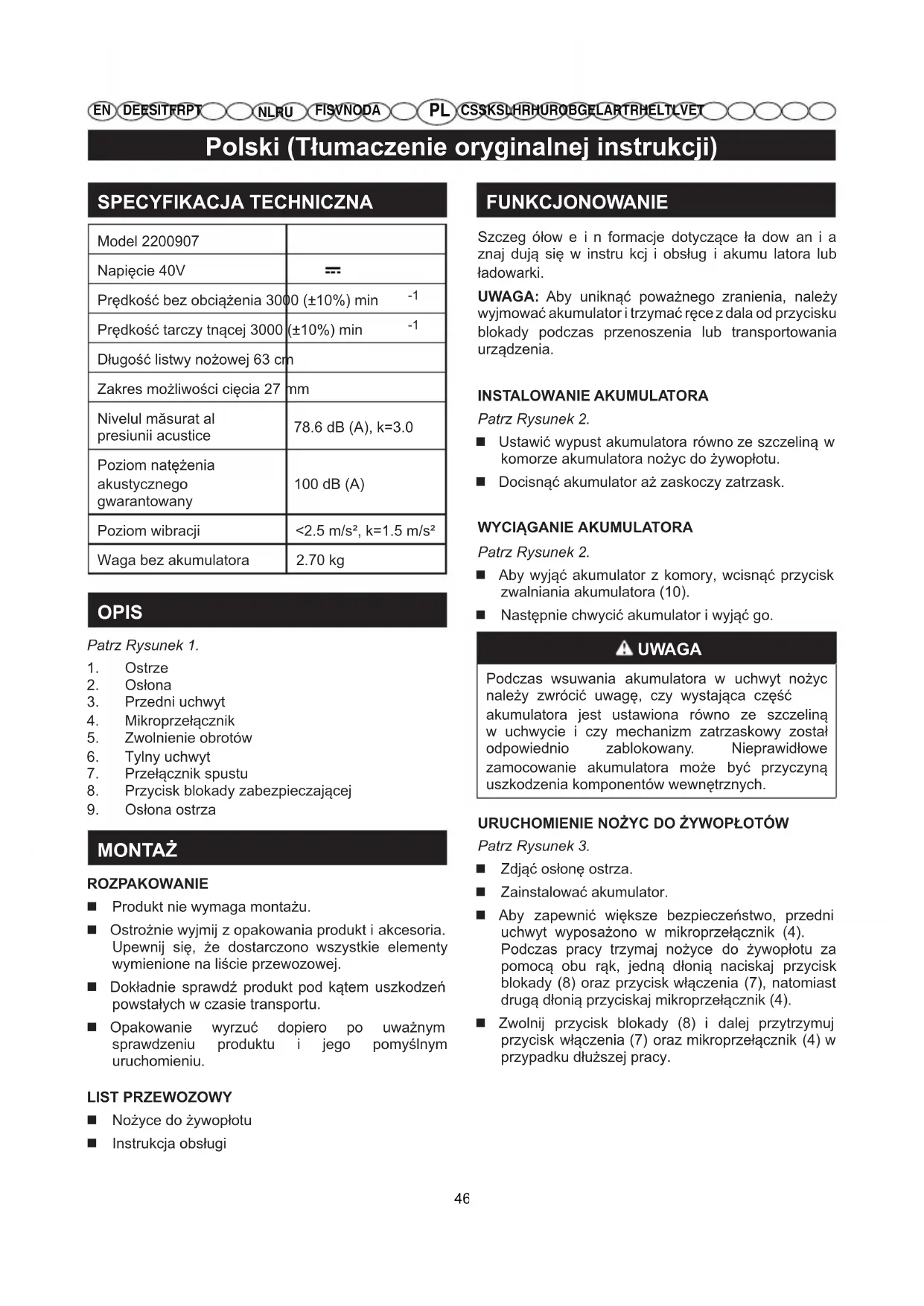

Polski (Tłumaczenie oryginalnej instrukcji)

SPECYFIKACJA TECHNICZNA

Model 2200907
Napięcie 40V	---
Prędkość bez obciążenia 3000 (±10%) min	-1
Prędkość tarczy tnącej 3000 (±10%) min	-1
Długość listwy nożowej 63 cm
Zakres możliwości cięcia 27 mm
Nivelul măsurat al presiunii acustice	78.6 dB (A), k=3.0
Poziom natężenia akustycznego gwarantowany	100 dB (A)
Poziom wibracji	<2.5 m/s2, k=1.5 m/s2
Waga bez akumulatora	2.70 kg

OPIS

Patrz Rysunek 1.

1. Ostrze
2. Ostona
3. Przedni uchwyt
4. Mikroprzełącznik
5. Zwolnienie obrotów
6. Tylny uchwyt
7. Przełącznik spustu
8. Przycisk blokady zabezpieczającej
9. Ostona ostrza

MONTAŻ

ROZPAKOWANIE

■ Produkt nie wymaga montażu.
Ostrożnie wyjmij z opakowania produkt i akcesoria. Upewnij się, że dostarczono wszystkie elementy wymienione na liście przewozowej.
■ Dokładnie sprawdź produkt pod kątem uszkodzeń powstałych w czasie transportu.
■ Opakowanie wyrzuć dopiero po uważnym sprawdzeniu produktu i jego pomyślnym uruchomieniu.

LIST PRZEWOZOWY

■ Nożyce do żywopłotu
■ Instrukcja obsługi

FUNKCJONOWANIE

Szczeg ółow e i n formacje dotyczące ła dow an i a znaj dużą się w instru kcj i obsług i akumu latora lub ładowarki.

UWAGA: Aby uniknąć poważnego zranienia, należy wyjmować akumulator i trzymać ręce z dala od przycisku blokady podczas przenoszenia lub transportowania urządzenia.

INSTALOWANIE AKUMULATORA

Patrz Rysunek 2.

■ Ustawić wypust akumulatora równo ze szczeliną w komorze akumulatora nożyc do żywopłotu.
■ Docisnąć akumulator aż zaskoczy zatrzask.

WYCIĄGANIE AKUMULATORA

Patrz Rysunek 2.

■ Aby wyjąć akumulator z komory, wcisnąć przycisk zwalniania akumulatora (10).
■ Następnie chwycić akumulator i wyjąć go.

UWAGA

Podczas wsuwania akumulatora w uchwyt nożyc należy zwrócić uwagę, czy wystająca część akumulatora jest ustawiona równo ze szczeliną w uchwycie i czy mechanizm zatrzaskowy został odpowiednio zablokowany. Nieprawidłowe zamocowanie akumulatora może być przyczyną uszkodzenia komponentów wewnętrznych.

URUCHOMIENIE NOŻYC DO ŻYWOPŁOTÓW

Patrz Rysunek 3.

■ Zdjąć osłone ostrza.
■ Zainstalować akumulator.
Aby zapewnić większe bezpieczeństwo, przedni uchwyt wyposażono w mikroprzełącznik (4). Podczas pracy trzymaj nożyce do żywopłotu za pomocą obu rąk, jedną dłonią naciskaj przycisk blokady (8) oraz przycisk włączenia (7), natomiast drugą dłonią przyciskaj mikroprzełącznik (4).
■ Zwolnij przycisk blokady (8) i dalej przytrzymuj przycisk włączenia (7) oraz mikroprzełącznik (4) w przypadku dłuższej pracy.

Polski (Tłumaczenie oryginalnej instrukcji)

ZATRZYMANIE NOŻYC DO ŻYWOPŁOTÓW

See figure 3.

■ Zwolnij mikroprzełącznik (4) i przycisk włączenia (7), aby wyłączyć nożyce do żywopłotu.

■ Po zwolnieniu przycisku włączenia (7) przycisk blokady (8) zostanie automatycznie ustawiony w pozycji blokady.

■ Wyjąć akumulator z nożyc do żywopłotu.

UŻYCIE TYLNEGO UCHWYTU OBROTU

Patrz Rysunek 4.

■ Umieścić nożyce do żywopłotu na płaskiej i równej powierzchni.

■ Pamiętać o wyłączeniu nożyc do żywopłotu.

■ Wcisnąć dźwignię obracania (5) i obrócić uchwyt tylny. Zwołnić dźwignię obracania i obrócić uchwyt 45 lub 90 stopni w prawo lub w lewo aż zaskoczy i dźwignia zostanie zablokowana.

Aby ustawić uchwyt w położeniu środkowym, ponownie wcisnąć dźwignię obracania, lekko obrócić uchwyt, zwolnić dźwignię a następnie obrócić uchwyt aż zostanie zablokowany w prawidłowym położeniu.

PORADY DOTYCZĄCE OBSŁUGI

Nie forsujcie waszego narzędzia próbując przycinać zbyt gęste żywopłoty. Listwa nożowa mogłaby się wygiąć i zwalniać. Jeżeli listwa nożowa zwalnia, przycinajcie wolniej.

■ Nie próbujcie przycinać łodyg czy gałęzi o grubości większej niż 15 mm, ani wszelkich innych elementów, które są zbyt duże by mogły być przycinane nożami. Do cięcia grubszych gałęzi używajcie piły ręcznej lub okrzesywacza.

Jeżeli zmierzacie przycinać żywopłot na płasko, zalecamy użycie sznurka: Najpierw namierzcie poziom, do którego chcecie przyciąć wasz żywopłot. Następnie rozciągnijcie sznurek wzdłuż żywopłotu na tym właśnie poziomie. Przycinajcie dokładnie nad rozciągniętym sznurkiem, jak widać na rysunku 5 Przytnijcie również powierzchnie boczne żywopłotu, tak by powierzchnia górna była bardziej wąska (patrz rys. 6). W ten sposób przycięcie będzie bardziej jednolite. Jeżeli zęby zaklinują się, zatrzymajcie silnik, zaczekajcie aż listwa nożowa zatrzyma się i wyjmijcie akumulator zanim będziecie próbowali wyjąć zaklinowane w zębach elementy.

Zakładajcie rękawice ochronne, kiedy przycinacie cierniste żywopłoty. Kiedy przycinacie młode krzewy, wykonujcie waszymi nożycami do żywopłotu szeroki ruch wahadłowy, tak by zęby mogły należycie złapać łodygi. Natomiast kiedy przycinacie starsze krzewy, ponieważ gałęzie będą twardsze wykonujcie ruch postępowo zwrotny od przodu do tyłu.

NIEBEZPIECZEŃSTWO

Jeżeli zęby zetkną się z linią lub przewodem elektrycznym, NIE DOTYKAJCIE LISTWY NOŻOWEJ! ONA MOŻE STAĆ SIĘ PRZEWODN IKIEM PRĄDU. JEST TO WYJĄTKOWO NIEBEZPIECZNE. Trzymajcie wasze nożyce do żywopłotu za główny uchwyt, który jest izolowany i odłożcie je ostrożnie z dala od was. Przed wyjmowaniem przerwanej linii czy przewodu elektrycznego z zębów listwy nożowej odetnijcie prąd zasilający je. Nie zastosowanie się do tego wymogu może spowodować ciężkie obrażenia ciała lub śmierć.

OSTRZEŻENIE

Przed użyciem narzędzia należy oczyścić strefę cięcia. Wyjmijcie wszelkie przedmioty jak przewody przyłączeniowe, przewody elektryczne, czy sznurki, które mogłyby zostać pochwycone przez zęby listwy nożowej i spowodować poważne obrażenia ciała.

OSTRZEŻENIE

Nie używajcie rozpuszczalników do mycia części plastikowych. Większość plastików, może ulec uszkodzeniu przez użycie rozpuszczalników dostępnych w sprzedaży. Używajcie czystej szmatki do usunięcia z narzędzia zabrudzeń, oleju, smaru, itd. W wypadku wymiany, używajcie jedynie oryginalnych części zamiennych Greenworks. Użycie jakiejkolwiek innej części może spowodować zagrożenie lub też uszkodzić wasz produkt.

CAUTION

Części plastikowe nigdy nie powinny być w kontakcie z płynem hamulcowym, benzyną, czy produktami na bazie ropy naftowej, przenikliwymi olejami itd. Substancje te zawierają produkty chemiczne, które mogłyby uszkodzić, osłabić lub zniszczyć plastik.

Polski (Tłumaczenie oryginalnej instrukcji)

Nie zapominajcie, że bezprzewodowe narzędzie jest stale gotowe do pracy, gdyż nie zachodzi potrzeba włączenia do gniazdka elektrycznego. Aby uniknąć poważnych obrażeń ciała, zawsze wyjmujcie akumulator i zachowajcie wyjątkową ostrożność podczas konserwacji i wymiany listwy nożowej.

OSTRZEŻENIE

Aby uniknąć poważnych obrażeń ciała, należy wyjąć akumulator zanim zaczniecie naprawiać, czyścić, czy wyjmować części z narzędzia.

KONSERWACJA LISTWY NOŻOWEJ

■ Nasmarujcie listwę nożową po każdym użyciu.
■ Sprawdzajcie regularnie stopień zużycia zębów i upewnijcie się, że nie są one uszkodzone.
■ Do wymiany używajcie zawsze oryginalnych listw nożowych.

SMAROWANIE LISTWY NOŻOWEJ

Patrz Rysunek 7.

■ Wyjmijcie akumulator z nożyc do żywopłotów.
Dla łatwiejszej obsługi waszego narzędzia i w celu przedłużenia długotrwałości listwy nożowej, nasmarujcie listwę nożową przed i po każdym użyciu. Przed nasmarowaniem listwy nożowej, wyciągnijcie akumulator a następnie położcie nożyce do żywopłotu na płaskiej powierzchni. Nanieść olej lekki na silnik wzdłuż górnego brzegu listwy nożowej, jak widać na rysunku 7.
■ Może się okazać potrzebne smarowanie listwy nożowej między dwoma seansami roboczymi. W takim przypadku, zatrzymajcie wasze nożyce do żywopłotów, wyciągnijcie akumulator i nasmarujcie listwę nożową. Następnie możecie ponownie podjąć waszą pracę. Nigdy nie smarujcie listwy nożowej, kiedy nożyce do żywopłotów są w trakcie działania.

SMAROWANIE NOŻYC DO ŻYWOPŁOTÓW

■ Wszystkie łożyska tego narzędzia zostały nasmarowane smarem o wysokim wskaźniku smarowania w wystarczającej ilości na cały cykl życia produktu używanego w normalnych

warunkach. W wyniku czego, nie zachodzi potrzeba dodatkowego smarowania.

OSTRZEŻENIE

Nie próbujcie modyfikować tego narzędzia czy montować na nim akcesoriów, które nie są zalecane w niniejszym podręczniku. Takie przekształcenia czy modyfikacje kwalifikuje się do błędnego użycia i mogą one pociągać za sobą niebezpieczne sytuacje grożące poważnymi obrażeniami ciała.

OSTRZEŻENIE

Należy regularnie sprawdzać wasze nożyce do żywopłotu w celu upewnienia się, że żadna część nie jest zepsuta i że wszystkie części są dobrze zamocowane. Z myślą o zmniejszeniu ryzyka poważnych obrażeń ciała, upewnijcie się, że wszystkie nakrętki i wszystkie elementy mocujące są dobrze dokręcone.

KONSERWACJA NOŻYC DO ŻYWOPŁOTÓW

OSTRZEŻENIE

Aby uniknąć poważnych obrażeń ciała, należy wyjąć akumulator zanim zaczniecie naprawiać, czyścić, czy wyjmować części z narzędzia.

■ Wyciągnijcie akumulator.
■ Czyścić nożyce do żywopłotu przy pomocy ściereczki nasączonej niemocnym środkiem czyszczącym.
Nie wolno używać silnego środka czyszczącego do mycia obudowy czy uchwytu, gdyż są to elementy plastikowe. Mogłyby one zostać uszkodzone przez pewne olejki aromatyczne, jak sosnowy czy cytrynowy, czy też przez rozpuszczalniki, jak nafta oświetleniowa.
■ Uwaga, wilgoć może doprowadzić do porażeniem prądem. Czyścić wszystkie ślady wilgotności przy pomocy suchej miekkiej ściereczki.
■ Używać małej szczotki lub strumienia powietrza z niezbyt mocnego odkurzacza w celu czyszczenia szczelin wentylacyjnych obudowy akumulatora i obudowy silnika.
■ Upewnijcie się zawsze, że szczeliny wentylacyjne nie są zatkane.

Polski (Tłumaczenie oryginalnej instrukcji)

PRZECHOWYWANIE NOŻYC DO ŻYWOPŁOTÓW

Patrz Rysunek 8.

■ Wyczyście starannie wasze nożyce do żywopłotu zanim je schowacie. Przechowujcie wasze nożyce do żywopłotu w suchym, dobrze przewietrzonym miejscu, poza zasiegiem dzieci. Nie chowajcie jej w pobliżu czynników żrácych, jak ogrodowe produkty chemiczne czy sole odmrażające.

■ Chrońcie zawsze listwę nożową przy pomocy pokrowca zabezpieczającego zanim schowacie nożyce do żywopłotów, jak pokazano na rys 8.

■ Schowajcie i ładujcie akumulator w chłodnym miejscu. Temperatury niższe lub wyższe od normalnej temperatury otoczenia ( pokojowej ) skracają długotrwałość akumulatora.

■ Akumulator należy przechowywać w miejscach o temperaturze poniżej 27°C i z dala od wilgoci.

Nigdy nie chować rozładowanego akumulatora. Po użyciu zaczekajcie aż akumulator się ochłodzi i natychmiast potem naładujcie go ponownie.

■ Wszystkie akumulatory tracą z czasem ich zdolność do ładowania. Im wyższa jest temperatura, tym prędzej akumulator traci na jego zdolności do ładowania. Jeżeli nie używacie waszych nożyc do żywopłotu przez dłuższy czas, ładujcie wasz akumulator co miesiąc lub co dwa miesiące. To przedłuży długotrwałość waszego akumulatora.

ROZWIAZYWANIE PROBLEMÓW

PROBLEM	MOŻLIWA PRZYCZYNA	ROZWIAŻANIE
Silnik nie uruchamia się po naciśnięciu spustu przełącznika i mikroprzełącznika.	Akumulator nie został prawidłowo zamocowany.	Aby odpowiednio zamocować akumulator upewnij się, że zatrzaski w górnej części akumulatora zostały zatrzaśnięte.
	Akumulator nie został naładowany.	Naładuj akumulator zgodnie z instrukcjami dołączonymi do danego modelu.
Silnik pracuje, ale ostrza tnące nie poruszają się.	Nożyce są uszkodzone. Nie używaj ich.	Skontaktuj się w sprawie serwisu.
Podczas obsługi z nożyc wydobywa się dym.	Nożyce są uszkodzone. Nie używaj ich.	Skontaktuj się w sprawie serwisu.
Silnik warkocze, ostrza nie poruszają się.	Ostrza mogą być zakleszczone przez zanieczyszczenia.	Wyjmij akumulator, oczyść ostrza z zanieczyszczeń.

Zasady gwarancji firmy Greenworks Tools w zakresie urzadzen wykorzystywanych amatorsko

OKRES TRWANIA GWARANCJI

Wszystkie nowe urządzenia marki Greenworks Tools posiadają dwuletnią gwarancję na części i robociznę od dnia dokonania zakupu.

W przypadku maszyn używanych w sposób profesjonalny, dostępna jest gwarancja 30-dniowa z uwagi na to, że narzędzia Greenworks

Tools przeznaczone są przede wszystkim dla osób, które samodzielnie wykonują prace.

Gwarancji nie można przenosić na inne osoby.

OGRANICZENIA

Gwarancja obejmuje wyłącznie uszkodzone części/komponenty i nie pokrywa napraw wynikłych z następujących przyczyn:

1. Normalne zużycie.

2. Rutynowa regulacja czy nastawa.

3. Uszkodzenia spowodowane przez nieprawidłową obsługę/nadmierną eksploatację/niewłaściwe użycie czy zaniedbanie.
4. Przegrzanie wskutek braku konserwacji.
5. Uszkodzenia spowodowane przez obluzowanie elementów złącznych/ mocujących wskutek braku konserwacji.
6. Uszkodzenia spowodowane czyszczeniem z użyciem wody.
7. Maszyny serwisowane lub naprawiane przez centra serwisowe nieautoryzowane przez Greenworks Tools.
8. Urządzenia nieprawidłowo zmontowane lub wyregulowane.
9. Uszkodzenia spowodowane przez nieprawidłowe użytkowanie maszyny.
10. Uszkodzenia spowodowane niewłaściwym przygotowaniem do warunków zimowych (myjki ciśnieniowe).

11. Elementy uznawane za materiały eksploatacyjne zwykle nie podlegają gwarancji, należą tu między innymi: • Baterie

12. Przewody elektryczne

13. Ostrza i zespoły ostrzy
14. Pasy
15. Filtry

16. Chwytaki i uchwyty narzędziowe

17. Niektóre produkty mogą zawierać komponenty od innych producentów, jak silniki czy przekładnie, tego typu komponenty objęte są odpowiednią gwarancją oferowaną przez ich producenta, z wyjątkiem, gdy firma Greenworks Tools Europe GmbH oferuje gwarancję po upływie okresu gwarancji zapewnianej przez producenta.

18. Towary używane nie są objęte niniejszą gwarancją.

19. Montaż części zapasowych, wymiennych lub komponentów dodatkowych, które nie są dostarczone lub zatwierdzone przez firmę Greenworks Tools Europe GmbH.

Gwarancja

Aby złożyć reklamację w ramach gwarancji obejmującej produkt, wymagane jest przedstawienie dowodu zakupu. Wyciąg z karty kredytowej nie jest uznawany za wystarczający dowód zakupu. W przypadku składania reklamacji z tytułu gwarancji po raz pierwszy, klient zobowiązany jest zwrócić produkt do miejsca dokonania zakupu z dołączonym dowodem zakupu. Maszyna zostanie przesłana do centrum serwisowego celem wykonania przeglądu. W przypadku stwierdzenia winy po stronie maszyny, zostanie ona naprawiona i następnie nieodpłatnie przesłana na adres klienta. Maszyny sprzedawane po cenie detalicznej poniżej 100 euro z podatkiem VAT są na ogół wymieniane.

W przypadku, gdy centrum serwisowe stwierdzi brak winy po stronie maszyny, wtedy klient ponosi koszty naprawy.

Niniejsza gwarancja podlega okresowym zmianom celem dostosowania do nowych produktów. Najnowszą kopię gwarancji można uzyskać na stronie www.greenworkstools.eu.

Nazwisko i adres osoby uprawnionej do sporządzenia dokumentacji technicznej:

Nazwisko: Peter Söderström

Niniejszym deklarujemy, że produkt

Kategoria ...... AKUMULATOROWE NOŻYCE DO ŻYWOPŁOTÓW

Model 2200907

Numer seryjny ...... Zobacz tabliczkę znamionową

Rok produkcji ...... Zobacz tabliczkę znamionową

■ jest zgodny z odpowiednimi wymogami Dyrektywy dotyczącej maszyn (2006/42/EC)

■ jest zgodny z wymogami następujących innych dyrektyw EC:

Dyrektywa EMC (2014/30/EU),

Dyrektywa dotycząca emisji hałasu (2000/14/EC zmieniona przez dyrektywę 2005/88/EC)

Ponadto deklarujemy, że

■ zastosowano następujące zharmonizowane normy europejskie (w odpowiednim dla tego produktu zakresie):

EN 60745-1; EN 60745-2-15; EN ISO 3744; ISO 11094; EN 55014-1; EN 55014-2

Zmierzony poziom natężenia hałasu 98.6 dB(A)

Maksymalny poziom natężenia hałasu 100 dB(A)

Metoda oceny zgodności do załącznika V/dyrektywy 2000/14/WE

Miejsce, data: Changzhou, 08/11/2017

Podpis: Ted Qu Haichao

Dyrektor ds. Jakości

Ted Qu
