BRUKSANVISNING G40HT GREENWORKS

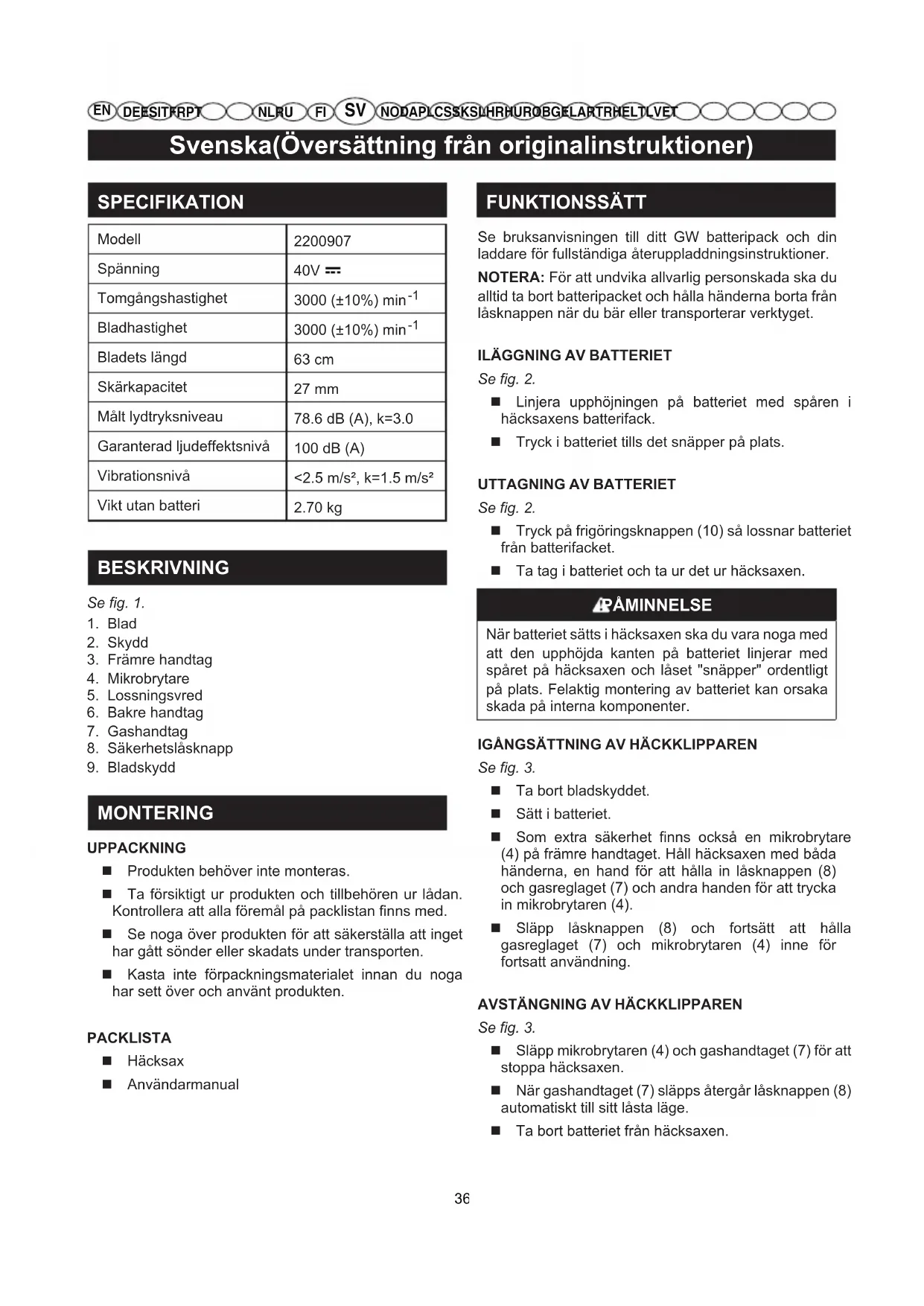

Svenska(Översättning från originalinstruktioner)

SPECIFICATION

Modell	2200907
Spänning	40V ===
Tomgångshastighet	3000 ( ± 10% ) min ^-1
Bladhastighet	3000 ( ± 10% ) min ^-1
Bladets längd	63 cm
Skärkapacitet	27 mm
Målt lydtryksniveau	78.6 dB (A), k=3.0
Garanterad ljudeffektsnivå	100 dB (A)
Vibrationsnivå	<2.5 m/s ^2 , k=1.5 m/s ^2
Vikt utan batteri	2.70 kg

BESKRIVNING

Se fig. 1.

1. Blad
2. Skydd
3. Främre handtag
4. Mikrobrytare
5. Lossningsvred
6. Bakre handtag
7. Gashandtag
8. Säkerhetsläsknapp
9. Bladskydd

MONTERING

UPPACKNING

■ Produkten behöver inte monteras.
■ Ta försiktigt ur produkten och tillbehören ur lådan. Kontrollera att alla föremål på packlistan finns med.
■ Se noga över produkten för att säkerställa att inget har gått sönder eller skadats under transporten.
■ Kasta inte förpackningsmaterialet innan du noga har sett över och använt produkten.

PACKLISTA

Häcksax
■ Användarmanual

FUNKTIONSSÄTT

Se bruksanvisningen till ditt GW batteripack och din laddare för fullständiga återuppladdningsinstruktioner.

NOTERA: För att undvika allvarlig personskada ska du alltid ta bort batteripacket och hålla händerna borta från läsknappen när du bär eller transporterar verktyget.

ILÄGGNING AV BATTERIET

Se fig. 2.

■ Linjera upphöjningen på batteriet med spåren i häcksaxens batterifack.
■ Tryck i batteriet tills det snäpper på plats.

UTTAGNING AV BATTERIET

Se fig. 2.

■ Tryck på frigöringsknappen (10) så lossnar batteriet från batterifacket.
■ Ta tag i batteriet och ta ur det ur häcksaxen.

PÄMINNELSE

När batteriet sätts i häcksaxen ska du vara noga med att den upphöjda kanten på batteriet linjerar med spåret på häcksaxen och läset "snäpper" ordentligt på plats. Felaktig montering av batteriet kan orsaka skada på interna komponenter.

IGÅNGSÄTTNING AV HÄCKKLIPPAREN

Se fig. 3.

■ Ta bort bladskyddet.
■ Sätt i batteriet.
Som extra säkerhet finns också en mikrobrytare (4) på främre handtaget. Håll häcksaxen med båda händerna, en hand för att hålla in låsknappen (8) och gasreglaget (7) och andra handen för att trycka in mikrobrytaren (4).
■ Släpp läsknappen (8) och fortsätt att hålla gasreglaget (7) och mikrobrytaren (4) inne för fortsatt användning.

AVSTÄNGNING AV HÄCKKLIPPAREN

Se fig. 3.

■ Släpp mikrobrytaren (4) och gashandtaget (7) för att stoppa häcksaxen.
När gashandtaget (7) släpps återgår läsknappen (8) automatiskt till sitt lästa läge.
■ Ta bort batteriet från häcksaxen.

Svenska(Översättning från originalinstruktioner)

ANVÄNDA DET VRIDBARA BAKRE HANDTAGET

Se fig. 4.

Placera häcksaxen på ett plant och jämnt underlag.
■ Var noga med att stänga av häcksaxen.
■ Tryck på spaken för rotation (5) och börja vrid på det bakre handtaget. Lossa spaken för rotation och vrid handtaget 45 eller 90 grader i endera riktningen tills det klickar på plats och spaken låses.
■ För att centrera handtaget på nytt trycker du på spaken för rotation igen, vrider handtaget lite grann, släpper upp spaken och fortsätter vrida handtaget tills det klickar på plats.

RÅD BETRÄFFANDE ANVÄNDNING

■ Pressa inte verktyget genom att försöka klippa för täta häckar. Bladet kunde vika sig och röra sig längsammare. Om bladet börjar arbeta mindre snabbt bör du klippa längsammare.
■ Försök inte klippa stjälkar eller kvistar med en tjocklek på mer än 15 mm och inga föremål som är för stora för att skäras av tänderna. För att skära av tjocka kvistar bör du använda en handsåg eller en grensåg.
■ Om du önskar klippa häcken mycket jämnt, rekommenderar vi att du använder ett snöre: Märk först upp den höjd som du önskar ge häcken. Spänn sedan åt snöret längs häcken på denna höjd. Klipp just ovanför det spända snöret, såsom visas i figur 5. Klipp även häckens sidor, så att den övre sidan är smalare (se fig. 6). Klippningen blir då jämnare. Om tänderna kilas fast, stanna motorn, vänta tills bladet stannar och ta ut batteriet innan du försöker ta bort ämnen som fastnat i tänderna.
Använd handskar då du klipper häckar som har taggar. Då du klipper unga buskar bör du göra en vid svepande rörelse med häckklipparen, så att tänderna fångar stjälkarna på rätt sätt. Då du klipper äldre buskar bör du däremot göra en rörelse fram och tillbaka, för stjälkarna är hårdare.

! FARA

Om tänderna kommer i kontakt med en elledning eller nätsladd, RÖR INTE VID BLADET! DET KAN BLI STRÖMLEDANDE. DET ÄR YTTERST FARLIGT. Håll häcklipparen i huvudhandtaget som är isolerat och placera den varsamt långt ifrån dig. Slå av strömmen som matar ledningen eller den avskurna sladden, innan du frigör den ur bladets tänder. Underlåtenhet att följa denna föreskrift kan förorsaka allvarliga kroppsskador eller dödsfall.

WARNING

Rengör arbetsområdet innan du använder verktyget. Ta bort alla föremål som t. ex. matarsladdar, elkablar eller ledningar som kan fastna i bladets tänder och förorsaka allvarliga kroppsskador.

WARNING

Använd inte lösningsmedel för att rengöra plastdelar. Flertalet plaster kan skadas av lösningsmedel som säljs i affärerna. Använd en ren tygtrasa för att torka bort smuts, olja, fett, osv. från verktyget. Använd endast reservdelar från Snapper vid byte. Användning av andra delar kan innebära fara eller skada apparaten.

PÄMINNELSE

Plastdelarna får aldrig komma i kontakt med bromsvätska, bensin, produkter med petroleumbas, penetrerande oljor, osv. Dessa ämnen innehåller kemiska produkter som kan skada, försvaga eller förstöra plasten.

UNDERHÅLL OCH REPARATION

SKÖTSEL AV HÄCKKLIPPARENS BLAD

WARNING

Kontrollera att bladlocket sitter stadigt fast innan du lägger in batteriet och sätter i gång häckklipparen. Om du inte följer denna föreskrift kan de interna komponenterna blottas och förorsaka en olycka eller en elstöt som kan leda till allvarliga personskador. ANMÄRKNING: Om bladet vrids efter att det monterats, börja om de etapper som anges i avsnitten "Borttagning av bladet" och "Montering av bladet".

WARNING

Ta alltid ut batteriet före reparation, rengöring eller borttagning av komponenter från verktyget, för att undvika allvarliga kroppsskador.

UNDERHÅLL AV BLADET

■ Smörj bladet efter varje användning.
■ Kontrollera regelbundet tändernas förslitning och försäkra dig om att de inte är skadade.
■ Använd alltid originalblad vid byte.

SMÖRJNING AV BLADET

Se fig. 7.

■ Ta ut batteriet ur häckklipparen.
För en smidigare användning av verktyget och för att förlänga bladets livslängd bör det sistnämnda smörjas före och efter varje användning. Ta ut batteriet och placera häckklipparen på en plan yta

Svenska(Översättning från originalinstruktioner)

innan du smörjer bladet. Stryk lätt motorolja längs bladets övre kant.

Det kan vara nödvändigt att smörja bladet mellan två arbetspass. I så fall stannar du häckklipparen, tar ut batteriet och smörjer bladet. Du kan sedan återuppta arbetet. Smörj aldrig bladet medan häckklipparen är i gång.

SMÖRJNING AV HÄCKKLIPPAREN

- Alla lager i detta verktyg har smörjts med en sådan mängd smörjmedel med högt smörjindex att det är tillräckligt för verktygets hela livslängd under normala användningsförhållanden. Därför behövs ingen ytterligare smörjning.

WARNING

Försök inte ändra verktyget eller montera tillbehör som inte rekommenderas i denna handbok. Dylik ombyggnad eller dylika ändringar anses som felaktig användning och kan leda till farliga situationer som kan förorsaka allvarliga kroppsskador.

WARNING

Inspektera regelbundet häckklipparen, för att se att ingen del är trasig och att alla delar är stadigt fastsatta. Kontrollera att alla skruvar och fästdon är stadigt åtdragna, för att minska riskerna för allvarliga kroppsskador.

UNDERHÅLL AV HÄCKKLIPPAREN

WARNING

Ta alltid ut batteriet före reparation, rengöring eller borttagning av komponenter från verktyget, för att undvika allvarliga kroppsskador.

■ Ta bort batteriet.

■ Rengör häckklipparen med en tygtrasa som fuktats med ett milt rengöringsmedel.

Använd inte starka rengöringsmedel för att rengöra kåpan eller handtaget – dessa delar är av plast. De skulle kunna skadas av vissa aromatiska oljor t. ex. från tall eller citron, eller av lösningsmedel som fotogen.

Lägg märke till att fuktighet kan ge upphov till elstötar. Torka bort alla spår av fukt med en mjuk och torr tygtrasa.

■ Använd en liten borste eller luftstrålen från en dammsugare med låg effekt, för att rengöra ventilationsöppningarna i batterihuset och motorhuset.

■ Kontrollera att ventilationsöppningarna aldrig är tilltäpptta.

FÖRVARING AV HÄCKKLIPPAREN

Se fig. 8.

■ Rengör omsorgsfullt häckklipparen innan du ställer undan den. Förvara häckklipparen på en torr, väl ventilerad plats, utom räckhåll för barn. Förvara den inte i närheten av korrosiva ämnen som kemikalier avsedda för trädgårdsskötsel eller salter mot frost.

■ Skydda alltid bladet med skyddskåpan innan du ställer undan häckklipparen, på det sätt som visas i fig. 8.

■ Förvara och ladda om batteriet på en sval plats. Temperaturer som är lägre eller högre än normal rumstemperatur förkortar batteriets livslängd.

■ Förvara batteripacket där temperaturen är under 27°C och där det inte är fuktigt.

■ Ställ aldrig undan ett urladdat batteri. Efter användningen bör du vänta tills batteriet avkylts och ladda om det omedelbart.

- Alla batterier förlorar sin laddningskapacitet med tiden. Ju högre temperaturen är, desto snabbare förlorar batteriet sin laddningskapacitet. Om du inte använder häckklipparen under längre perioder bör du ladda om batteriet varje månad eller varannan månad. Detta förlänger batteriets livslängd.

FELSÖKNING

PROBLEM MÖJLIG ORSAK LÖSNING
Motorn startar inte när kontrakten och mikro-kontakten trycks ned.	Batteriet inte säkrat på plats.	Säkra batteriet genom att se till att spärrarna ovanpå batteriet har knäppt fast på plats.
	Batteriet är inte laddat.	Ladda batteriet enligt instruktioner som medföljde produkten.
Motorn går men skärbladen rör sig inte.	Häcksaxen skadad. Använd inte häcksaxen.	Sök teknisk service.
Det ryker om häcksaxen när den används.	Häcksaxen skadad. Använd inte häcksaxen.	Sök teknisk service.
Motorn låter men skärbladen rör sig inte.	Skräp eller annat blockerar bladen.	Ta bort batteriet och rensa bort skräp som blockerar bladen.

Alla nya Greenworks Tools verktyg garanteras i 2 år gällande delar och sammansättning från ursprungligt inköpsdatum. Det finns en 30 dagars garanti för maskiner som används yrkesmässigt eftersom Greenworks Tools är primärt designade för användning av hobbykonsumenter.

Denna garanti kan inte överlåtas.

BEGRÄNSNINGAR

Denna garanti omfattar enbart defekta delar/komponenter och täcker inte reparationer på grund av:

1. Normalt slitage.
2. Regelbundet underhåll och justering.
3. Skada som uppkommit på grund av felaktig hantering/vanvärd/missbruk eller försummelse.
4. Överhettning på grund av uteblivet underhåll.
5. Skada på grund av att fästen/låsanordningar blivit lösa/har lossnat på grund av uteblivet underhåll.
6. Skada orsakad av rengöring med vatten.
7. Maskiner där underhålls- eller reparationsarbete har utförts av icke auktoriserat servicecenter för Greenworks Tools.
8. Maskiner som har monterats eller justerats felaktigt.
9. Skada på grund av felaktig användning av maskinen.
10. Skada på grund av felaktig vinterförvaring (högtryckstvätter)

11. Objekt som anses vara slitage- och förbrukningsdelar tomfattas normalt inte av garantin, inklusive utan begränsning:

12. Batterier

13. Strömkablart
14. Blad och bladanslutning
15. Remmar
16. Filter

17. Chuckar och verktygshållare

18. Vissa produkter kan innehålla komponenter som motorer, växellådor eller liknande från andra tillverkare. Sådana komponenter om fattas av respektive tillverkares garanti förutom då Greenworks Tools Europe GmbH samtycker till att hantera eventuella krav som ligger utanför ovannämnda tillverkares garantiperiod.

19. Begagnade varor omfattas inte av denna garanti.

20. Användning av reservdelar, utbytesdelar eller ytterligare komponenter som inte levererats eller godkänts av Greenworks Tools Europe GmbH.

Garanti

För garantikrav för någon produkt enligt denna garanti krävs bevis på ursprungligt inköp. Kredit-/betalkortsutdrag gäller inte som inköpsbevis. I första skedet av ett garantikrav ska kunden returnera produkten till den ursprungliga inköpsplatsen tillsammans med inköpsbevis.

Maskinen skickas till vår centrala serviceanläggning för inspektion. Om maskinen befinns vara felaktig repareras den och skickas tillbaka till kundens adress utan någon kostnad. Maskiner som kostar under 100 EUR inklusive moms byts oftast ut.

Om vår centrala serviceanläggning inte finner att maskinen är felaktig kommer kunden att meddelas vad deras kostnad blir för reparationen.

Denna garanti kan ändras från tid till annan av hänsyn till behov gällande nya produkter. En kopia av senaste garantin finns tillgänglig på www.greenworkstools.eu.

Adres: Hjortronvägen 3, 555 93 Jönköping, Sweden

Имя: Peter Söderström

Адрес: Hjortronvägen 3, 555 93 Jönköping, Sweden

Namn på och adress till personen som är auktoriserad att sammanställa den teniska filen:

Namn: Peter Söderström

Adress: Hjortronvägen 3, 555 93 Jönköping, Sweden

Härmed deklarerar vi att produkten

Kategori ...... SLADDLÖS HÄCKKLIPPARE

Modell 2200907

Serienummer ...... Se märkplåten på produkten

Konstruktionsår ...... Se märkplåten på produkten

■ överensstämmer med de relevanta villkoren i Maskindirektiv (2006/42/EC)

■ överensstämmer med villkoren i följande övriga EC-direktiv EMC-direktiv (2014/30/EU),

Ljudutsläppsdirektiv (2000/14/EC med tillägg 2005/88/EC)

Dessutom deklarerar vi att

■ följande (delar/klausuler av) europeiska harmoniserade standarder har tillämpats EN 60745-1; EN 60745-2-15; EN ISO 3744; ISO 11094; EN 55014-1; EN 55014-2

Uppmätt ljudeffektsnivå 98.6 dB(A) Garanterad ljudeffektsnivå 100 dB(A)

Metod för bedömning enligt Bilaga V / Direktiv 2000/14/EG

Ort, datum: Changzhou, 08/11/2017

Underskrift: Ted Qu Haichao

Kvalitetsansvarig

Ted Qu
