| Termék típusa | Elektromos köszörű |
| Márka | HiKOKI |
| Modell | G 10SQ2 |
| Köszörűkorong átmérője | 100 mm |
| Üresjárati fordulatszám | 11 000 min⁻¹ |
| Felvett teljesítmény | 720 W |
| Névleges feszültség | 230 V ~ |
| Frekvencia | 50/60 Hz |
| Tömeg (EPTA 01/2003 szerint) | 1,6 kg |
| Fő funkciók | Csiszolás, vágás, beton/kő/tégla vágása |
| Védelem | Állítható védőburkolat, rezgéscsillapító oldalsó fogantyú |
| Karbantartás | A szellőzőnyílások rendszeres tisztítása, a szénkefék ellenőrzése |
| Pótalkatrészek | Erősített, excenteres agyú köszörűkorongok, peremek, szorítóanya, kulcs |
| Javíthatóság | Javítás HiKOKI hivatalos szervizben, eredeti alkatrészek használata |
| Mellékelt tartozékok | Kulcs, oldalsó fogantyú, erősített excenteres agyú köszörűkorong |
| Kötelező biztonsági felszerelés | Védőszemüveg, hallásvédő, porvédő maszk |
| Szabványok | EN60745, ISO 4871 |
| Hangnyomásszint (LpA) | 86,5 dB(A) (bizonytalanság K=3 dB) |
| Rezgés (csiszolás) | 10,7 m/s² (bizonytalanság K=1,5 m/s²) |
| Tápellátás | Hálózati csatlakozóval |
Gyakran ismételt kérdések - G 10SQ2 HiKOKI
Felhasználói kérdések a következőről G 10SQ2 HiKOKI
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Elektromos sarokcsiszoló PDF formátumban ingyenesen! Találja meg kézikönyvét G 10SQ2 - HiKOKI és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. G 10SQ2 márka HiKOKI.

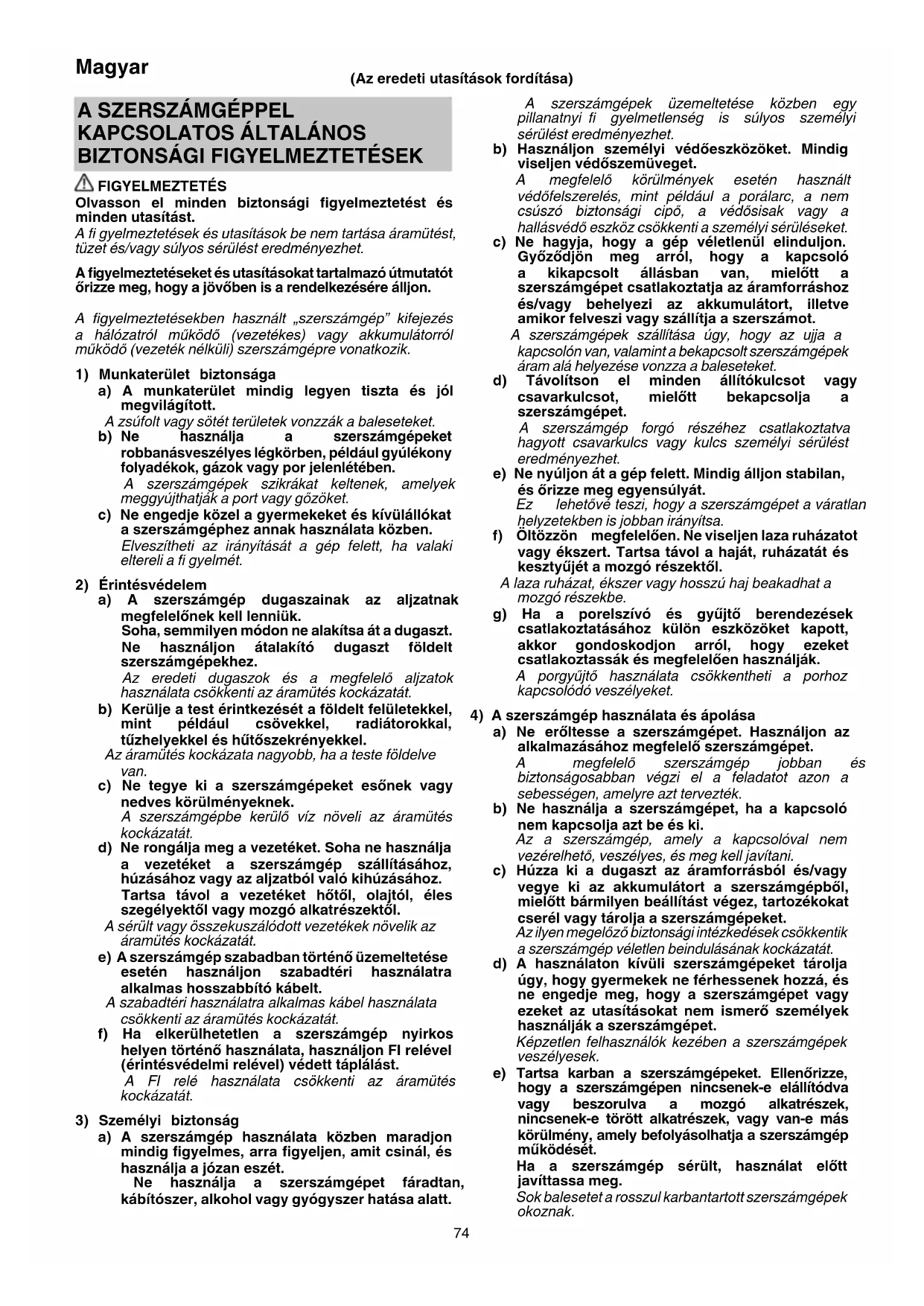

HASZNÁLATI ÚTMUTATÓ G 10SQ2 HiKOKI
Olvasson el mindedBiztonsagi figyelmeztetest es\ mirdenutasitast.
A fi gyelmeztetések es utasitások be nem tartása áramütest, tüzet és/vagy sulyos sérlést eredményezhet.
A figyelmezteteseket esutasitasokat tartalmazo utmutatot orizze meg, hogy a jovoben is a rendelkezésere alljon.
A figyelmeztetelekben hasznalt „szerszamgep" kifejezes a halozatról muködő (vezetékes) vagy akkumulatorról muködő (vezeték nélküli) szerszamgépre vonatkozik.
1) Munkaterület biztonsága
a) A munkaterület mindig legyen tiszta és jol megvilágított.
Azsufolt vagy sotet teruletek vonzzak a baleseteket.
b) Ne használja a szerszámgepeket robbanásveszélyes legkörben, peldául gyúlékony folyadékok, gázok vagy por jelenlétében.
A szerszamgepek szikrakat keltenek, amelyek meggyujthatjak a port vagy gozoket.
c) Ne engedje köl a gyermekeket es kivulalokat a szerszamgephez annak hasznalata kozben.
Elveszitheti az irányításat a gép felett, ha valaki eltereli a fi gyelmét.
2) Érintésvédelem
a) A szerszámgep dugaszainak az aljzatnak megfelelonek kell lenniuk.
Soha, semmilyen módon ne alakītsa át a dugaszt.
Ne használjon átalakíto dugaszt foldelt szerszámgepekhez.
Az eredeti dugaszok és a megfelelo aljatok hasznalata csokkenti az aramutes kockazatat.
b) Kerülje a test erintkezését a foldelt felületekkel, mint például csövekkel, radiatorokkal, tuzhelyekkel és hütõszekrényekkel.
Az aramutes kockazata nagyobb, ha a teste foldelve van.
c) Ne tegye ki a szerszámgepeket esonek vagy nedves körülmenyeknek.
A szerszámgepbe keruló viz noveli az aramutes kockázatat.
d) Ne rongálja meg a gezetéket. Soha ne használja a gezetéket a szerszámgep szallitásához, húzasához vagy az aljzatból való kihúzásához. Tartsa távol a gezetéket hótl, olajtól, éles szegélyektól vagy MOZgó alkatrészektól.
A séruilt vagy összekuszálódt vezetékek novelik az áramütes kockázatát.
e) A szerszámegp szabadban történő üzemeltete se esétén használjon szabadtéri használatra alkalmas hosszabbito kábelt.
A szabadteri hasznalatra alkalmas kabel hasznalatacsokkenti az aramutes kockazatat.
f) Ha elkerülhetetlen a szerszámgep nyirkos helyen történő használata, használjon FI relevel (érintésvedelmi relevel) vedett pálálast.
A FI relé hasznalata csökkenti az aramütes kockázatat.
3) SzemélyiBiztonság
a) A szerszámegp hasznalata kozben maradjon mindig figyelmes,arra figyeljen,amit csinal,és hasznalja a jozan eszet.
Ne hasznalja a szerszámgepet fárdtan, kábitószer, alkohol vagy gyógyszer hatása alatt.
A szerszámgepek üzemeltetese kozben egy pillanatnyi fi gyelmetlenség is sulyos szemelyi serulést eredmenyezhet.
b) Hasznaljon szemelyi vedoeszkozket. Mindig viseljen vedoszemüveget.
A megfelelo körulmenyek eseten hasznalt vedofelszerelés, mint peldául a poralarc, a nem csuszóBiztonsagi cipo, a vedosisak vagy a hallásvedo eszköz csökkenti a személyi sérülseket.
c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielótt a szerszámgepet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumuláort, illetev amikor felveszi vagy szállitja a szerszámot.
A szerszámgepek szállitása úgy, hogy az ujja a kapcsolón van, valamint a bekapsolt szerszámgepek áram alá helyezése vonzza a baleseteket.
d) Távolítson el minded állitókulcsot vagy csavarkulcsot, mielótt bekapcsolja a szerszámgepet.
A szerszamgep forgo részehez csatlakoztatva hagyott csavarkulcs vagy kulcs szemelyi serulést eredményezhet.
e) Ne nyuljon at a gep felett. Mindig alljon stabilan, es orizze meg eqvensulyat.
Ez lehetové teszi, hogy a szerszámgepet a varatlan helyzetekben is jobban iranyítsa.
f) Öltözzön megfeleloen. Ne viseljen laza ruházatot vagy ékszt. Tartsa távol a Haját, ruházatát és kesztyújét a mozmó részektól.
A laza ruházat, ékszer vagy hosszú Haj beakadhat a MOZgó részekbe.
g) Ha a porelszivo es gyujtboberendezesek csatlakoztatasahoz kulon eszkozket kapott, akkor gondoskodjon arrol, hogy ezeket csatlakoztassak es megfeleloen hasznaljak.
A porgyujto hasznalata csokkentheti a porhoz kapcsoló veszelyeket.
4) A szerszámgep használata és apolása
a) Ne eröltesse a szerszámgepet. Használjon az alkalmazásához megfelelo szerszámgepet.
A megfelelo szerszamgep jobban esBiztonsagosabban vegzi el a feladatot azon a sebessegen, amelyre azimuthtek.
b) Ne használja a szerszámgepet, ha a kapcsoló nem kapcsoljá azt be és ki.
Az a szerszámgep, amely a kapcsolóval nem vezérelhétő, veszélyes, és meg kell javitani.
c) Húzza ki a dugaszt az aramforrsból és/vagy vegye ki az akkumulátort a szerszámgepból, mielott barmilyen beallitást vegez, tartozékokat cserél vagy tárolja a szerszámgepeket.
Az ilyen megelozoBiztonsagi intezkedesek csokkentik a szerszamgep veletlen beindulasanak kockazatat.
d) A hasznalaton kivuli szerszamgepeket tarojla ugy, hogy gyermekek ne ferhessenek hozza, es ne engedje meg, hogy a szerszamgepet vagy ezeket az utasitasokat nem ismero szemelyek hasznaljak a szerszamgepet.
Képzetlen felhasznalok kezeben a szerszámgepek veszélyesek.
e) Tartsa karban a szerszámgepeket. Ellenörizze, hovy a szerszámgépen nincsenek-e elallitódva vagy beszorulva a MOZgó alkatrészek, nincsenek-e törött alkatrészek, vagy van-e mas körülmeny, amely befolyásolhatja a szerszámgép muködéset.
Ha a szerszámgep sérult, használat elótt javittassa meg.
Sok baleset et a rosszul karbantartott szerszámgepek okoznak.
f) A vagoszerszamokat tartsa élesen és tisztan.
Az éles vagoélekkel rendelkezö, megfeleloen karbantartott vagoszerszámok kevesbé valszinu, hogy elakadnak, és konnyebben kezelhetok.
g) A szerszámgep tartozékait es betétkeseit stb. használá jelen utmutatónak megfeleloen, fi gyelembe véve a munkakörulmenyeket és a vegzendó munkát.
A szerszámegp nem rendeltetesszeru hasznalata veszelyes helyzet eredmenyezhet.
5) Szerviz
a) A szerszámgepét képesitéssel rendelkezó szerelóvel javittassa meg,Csak azonos cserealkatrészek hasznalatalval.
EzBiztositja, hovy a szerszamgep biztonsagos maradjon.
VIGYAZAT
Tartsa távol a gyermekeket és beteg személyeket.
Amikor nem használja a szerszámokat, tárolja úgly, hogy gyermekek és beteg személyek ne férhessenek hozza.
BIZTONSAGI FIGYELMEZTETÉSEK CSISZOLÓ ES VAGO MÜVELETEKHEZ
a) Ez a szerszámgep csiszolásra és vágásra hasznalhato. Olvasson el minded biztonsági figyelmeztétest, utmutatást, illusztráciot és műszaki adatot, amelyeket a szerszámgephez kapott.
Az alabb felsoroltutasitask be nem tartasa aramutest, tuzet es/vagy sulyos serulest eredmenyezhet.
b) A szerszámgepet nem ajánlatos használni homokcsiszolásra, drótkéfélesre vagy polirozasra.
A nem rendeltetesszeru hasznalat veszelyes lehet es szemelyi sereulest okozhat.
c) Ne hasznaljon olyan tartozékokat, amelyeket a gyartó nem kifejezetten ehhez a szerszámgepez tervezett.
Ha a tartozek csatlakoztatho is a szerszamgéphez, ez meg nem jalenti azt, hogy azBiztonsagosan is hasznalhato.
d) A tartozék névleges sebességének legalább akkorának kell lennie, mint a szerszámgépen jelzett maximális sebesség.
Ha a tartozek gyorsabban mukodik a nevleges sebessegenel, akkor eltorhet vagy kirepulhet.
e) A tartozek külso atmérojének és vastagságanak a szerszámgepnevleges kapacitásan belül kell lennie.
A nem megfelelo méretu tartozékokat nem lehet megfeleloen védeni és kontrollánlni.
f) Menetes tartozék felszerelésénék meg kell egyezni a csiszoló orso menétével. A karimával rögzítét t kiegésztök esetében a kiegésztö rögzitónyilásának illeszkednie kell a karima helyezőfuratához.
Az olyan tartozekok, amelyeknek az iranyitofuratai nem feelnek meg pontosan a szerszamgep rogzitoelemenek, elvesztik egyensulyukat, erosen raskodnak, és igy a kezelő elvesszitheti a szerszamgep feletti uralmat.
g) Ne hasznaljon sérult tartozékot. Minden hasznalat elótt ellenörizze, hogy a csiszolótarcsán nincs-e csorba vagy repedés, hogy a tamasztékon nincs-e repedés vagy nincs-e tulságosan megkopva, és hogy a drótkefében nincsenek-e meglazult vagy torött drótszlak. Ha a szerszámgepet vagy tartozékát leejtéték, ellenörizze, hogy nem sérult-e meg, vagy helyezzen fel egy ép tartozékot. A tartozék ellenörzese és felhelyezese után az ott tartózkodō emberekkel együtt helyezkedjen a forgo tartozék sikján kivülre, és jarassa egy percig a szerszámgepet maximális sebességen, terhelés nélkül.
A séruilt tartozék ezen teszt során általában eltörnek.
h) Viseljen védofelszerelest. Alkalmazastól fuggoen hasznaljon védóalarcot vagy védoszemüveget. Szükség eseten viseljen poralarcot, hallásvedöt, kesztyút és munkakotényt, amely képes felfogni a szilänkokat vagy a letört részeket.
A védoszemüvegnek alkalmasnak kell lennie a kulönbozó muveletek soran keletkezö kirepulö tormelékek megallitasára. A por- vagy gazalarcnak alkalmasnak kell lennie a muvelet soran keletkezó részecsék kiszúresere. A hosszú ideig tartó erós zajhatas a hallás elvesztéséhz vezethet.
i) A kölben allokat tartsa biztonsagos tavolsagban a munkaterülettól. A munkaterületreCsak védofelszerelésben szabad belépní.
A munkadarab szilankjai vagy a törött tartożekok kirepūlhetnek és a kozvetlen munkaterületen kivül is serülest okozhatnak.
j) A szerszámgepet kizárolag a szigetelt markolófelületeknél fogja, ha olyan muveletet végez, amely során a vago tartozék rejtett gezetekhez vagy a sajat kabeléhez érhet.
Ha a vigóresz feszültseg alatt levő gezetékkel erintkezik, a szerszámégp nem szigetelt fémrészei is feszültseg alá kerülhetnek, és megrázhatják a gépet hasznaló személyt.
k) A kábelt a forgo tartozék hatokörén kivül helyezze el.
Ha elvesziti az irányítást a szerszámgép folött, akkor az elvághatja a kábelt, és a forgo tartozék beránthatja a kezet vagy a karját.
I) Soha ne tegye le a szerszámgep, amat a tartozék teljesen le nemalandt.
A forgo tartozek beleakadhat a felületbe, és kiranhatja a kezéból a szerszámgépet.
m) Ne jarassa a szerszámgepet, miközben azt maga mellett hordozza.
A forgo tartozékkal valo vêletlen érintkezes következtében a tartozék elszakithatja a ruhajat és a testébe fúrodhat.
n) Rendszeresen tisztitsa a szerszámgep szellóźonyilásait.
A motor ventiladora beszíva a port a burkolat alá, és a nagy mennyiségben felhalmozódott fémpor áramütest okozhat.
o) Ne muködtesse a szerszámgépet gyúlékony anyagok kozelében.
A szikrak lángra gyujthajek ezeket az anyagokat.
p) Ne hasznaljon oyan tartozekokat, amelyek hutofolyadekot igenyelnek.
Viz vagy egyeb hutofolyadek hasznalata akar halalos aramuteshez is gezethet.
VISSZARUGAS ES ERRE VONATKOZO FIGYELMEZTETESEK
A visszarugás egy forgo tárcsa, tamaszték, kefe vagy más tartozék beragadása vagy fennakadása esétén tapasztalhato hirtelen reakcio. A beragadás és a fennakadás a forgo tartozék hirtelen elakadását okozza, ami a nem kontrollalhato szerszámot azzal ellentêtes irányba kényszeriti, mint amerre a tartozék a beragadás elött forgott. Például ha a csiszolótarcsa fennakad vagy beszorul egy munkadarab miatt, a tárcsa szele belevésodhet az anyag felületebe, aminek következtében a tárcsa kimozdulhat vagy visszarúghat. A tárcsa kiugarhat a kezelő felé vagy vele ellentêtes irányba, attól fuggöen, hogy a tárcsa melyik irányba forgott a beragadaskor.
A csiszolotárcsa ilyen körülmenyek kozott el is törhet.
A visszarugas a szerszamgep helytelen es/vagy nem rendeltetesszeru hasznalatabol adodhat, es az alabbi oivistzekedesekkel megelozheto.
Magyar
a) Tartsa erösen a szerszámgepet, és úgy helyezzete testét és a karját, hogy ellen tudjon állni a visszarugásoknak. Mindig használa j a kiegészítő fogantyút, amennyiben rendelkezesére all. Ezzel maximalisan kontrollánln Tudja a visszarugásokat és az inditaskor keletkező forgatonyomatakot. A kezel o akkor tudja kontrollánln a forgatonyomatakot és a visszarugásokat, ha megteszi a megfeléó ovíntézkedeseket.
b) Soha ne nyujtsa a kezét a forgo tartozék közelébe. A tartozék visszarúghatnak a kezén tül is.
c) Ne helyezze a testét arra a területre, ahová visszarugás esétén a szerszámgep elmozdulhat. Visszarugás esétén a szerszámgep azzal ellentêtes irányba fog elmozdulni, mint amerre a tárcsa forgott az elakadáskor.
d) Legyen kulönosen fi gyelmes, amikor sarkokkal, éles szélekkel vagy hasonlokkal dolgozik. Kerülje a tartozékok visszapattanásat vagy fennakadásat. A sarkok, éles szélek és a visszaugrások beszorithatják a forgo tartozékot, és kontrollvesztét vagy visszarugást okozhatnak.
e) Ne csatlakoztasson fureszlancot, fafaragó pengét vagy fogas fureszpengét a készülékhez. Ezek a pengék gyakran okoznak visszarugást és kontrollvesztést.
A CSISZOLÁSI ÉS DARABOLÁSI MÜVELETEKRE VONATKOZÓ BIZTONSAGI FIGYELMEZTETÉSEK
a) Csak a szerszámgepehz javasolt tarcsatipusokat, illetve a kivalasztott tarcsahoz tervezett, specifi kus vedoberendezest hasznaljon. A szerszamgeppel nem kompatibilis tarcsak nemBiztonsagosak, es megfelelo mukodesuknem garantalhato.
b) A kozepso sullyesztett kerekek csiszolofeluletet a vedolemez sikja ala kell rogziteni. A helytelenul rogzitett tarcsa, ami tullog a vedolemez sikjan, nem kelokeppen vedett.
c) A védōberendezést szilárdan csatlakoztassa a szerszámgephez, és a maximális biztonság érdekében úgy helyezze el, hogy a tárcsának a lehető legkisebb része latszódjon ki a kezelő irányaban. A védolemez az eszközt muködtető szemelyt vedi a tárcsa leppattanó részeitól, a tárcsával valo veletlen érintkezésól, valamint a szikráktól, amik felgyujthatják a ruhát.
d) A tárcsákat csak a javasolt modon szabad használni. Pédául: ne csiszoljon a vagótarcsa oldalával.
A vagótarcsákat periférikus csiszolásra alakitották ki, az oldalirányu eröhatás következtében a tárcsák összetörhetnek.
e) Mindig a kivalasztott tarcsanak megfeló méretú és alaku, valamint sertetlen tarcsaperemeket hasznaljon. A megfeló tarcsaperem megtamasztjá a tarcsat, igy csökkenti a tores valoszinüsegét. A vagotarcsa:khoz, ill. a csisolotarcsakhoz tartozó peremek különbozöek lehetnek.
f) Ne hasznaljon nagyobb szerszamgepekból kivett, elhasznált tárcsákat.
A nagyobb szerszamgepekhez való tárcsák nem alkalmasak nagyobb sebességu, kisebb szerszamgepekhez, ugyanis eltörhetnek.
A DARABOLÓ MÜVELETEKRE VONATKOZÓ KIEGÉSZÍTÖ BIZTONSÁGÍ FIGYELMEZTETÉSEK
a) Ne szoritsa meg a vagotárcsát, és ne fejtsen ki rá nagy nyomást. Ne probáljon meg tul mélyre vágni.
A tárcsa tuleróltétese megnöveli a terhelést és a tárcsa eldeformálóásanak, ill. megakadásanak a lehetöségét, valamint a visszarugás és a tárcsa törésénék a valószinüsegét.
b) Ne helyezze a testét a forgo tárcsával egy vonalba, vagy a mogé.
Ha a tarcsa mukodes kozben az On testevel ellentetes iranyba forog, az esetleges visszarugas kozvetlenul On fele taszithatja a forgo tarcsat es a szerszamgepet.
c) Ha a tárcsa beszorul, vagy ha barmi okból megszakítja a vagást, kapcsolja ki a szerszámgepét, és tartsa mozdulatlanul addig, amig a tárcsa teljesen le nem ally. Soha ne probálja meg eltávolitani a vagótarcsát a vagásból, amig a tárcsa MOZgásban van, kulönben visszarugás torténhet.
II, Vizsgalja meg a hibat, és szüntesse meg a tárcsak beszorulásanak az okát.
d) Ne inditsa ujra a vagasi muveletet a munkadarabban. Varja meg, amig a kerek eleri a maximalis sebességet, majd ovatosan helyezze vissza a vagsba.
A tárcsa beszorulhat, fel-alá jarhat vagy visszarúghat, ha a szerszámgep a munkadarabban inditja uyra.
e) Tamasztópanelek és tülmeretezett munkadarabok a tarcsaelakadás és a visszarugás kockázatanak a minimalizálasára.
A nagyobb munkadarabok Hajlamosak megsüllyedni sajat sulyuk alatt. A tamasztékokat a munkadarab alá, a vagasi vonal melle, valamint a tarcsa két oldalan levo munkadarab szélehez keh helyezni.
f) Meglevo falak vagy egyeb nem lathato teruletek vagasakor kulonos fi gyelemmel jarjon el.
A kialló tárcsa gáz- vagy vizvezetékeket, elektrmos gezetékeket vagy oylan tárgyakat vághat el, amik visszarugast okozhatnak.
CSISZOLOKRA VONATKOZO ALTALÁNOS BIZTONSAGI UTASITÁSOK
- Ellenorizzee, hogy a tarcsan jelzett fordulatszám megegyezik-e vagy nagyobb-e, mint a csiszolónevleges fordulatszáma.
- Ügyeljen rá, hogy a tárcsa mérelei kompatibilisek legyenek a csiszolóval.
- A csiszolotárcsák a gyártó utasításainak megfeleloen gondosan kell tárolni és kezelni.
- Hasznalat elott ellenorizze a csiszolotarcsat. Ne hasznaljon csorba, reped vagy egyeb modon hibas termekeket.
Gondoskodjon rola, hogy a felszerelt tarcsk es csucsok a gyartoutasitasainak megfeleloen illeszkedjenek.
Gondoskodjon a kotoanyagos csiszoltermekhez esetleg mellekelt itatospapirok hasznalatarol, amennyiben szukséges. - Hasznalat elott gyozodjön meg rola, hogy a csiszoltermek helyesen van-e felszerelve es rögzitve. Jarassa a szerszámot terhelés nélkül 30 masodpercigBiztonsagos helyzetben, és azonnal allitsa le, ha nagymertékü rezgest vagy egyeb hibat eszlel. llyen esetben ellenorizze a gépet, hogy megtalájia a hiba okat.
- Ha a szerszámhoz védōberendeź sartozik, soha ne használja a szerszámot ilyen védōberendeź nélkūl.
- Ha csiszó szerszámot haszná lágáshoz, ne feledje eltávolitani a szériatartozékként kapott korongvédöt és felszerelni az oldalvédövel felszerelt korongvédöt (kūlön kaphato) (4. Ábra);
-
Ne hasznaljon kulön szukitöperselyeket vagy adaptereket a nagy lyuku csiszolotárcsák illesztéséhez.
A menetes furatu tárcsát alkalmazó szerszámok esétében ügyeljen rá, hogy a tárcsában levő menet elég hosszú legyen az orso hosszának a befogadásához. -
Ellenorizz, hogy a munkadarab megfeleloen ala van-tamasztva.
- Ne használia a vagótarcsát oldásó csiszolása.
- Ügyeljen ra, hogy a hasznalat kozben keletkező szikrák ne okozzanak veszelyt, pl. ne talaljanak el személyeket, vagy ne gyüjtsanak meg éghető anyagokat.
- Ügyeljen rá, hogy a szellózonyilások szabadon maradjanak, amikor poros körülmenyek kozott dolgozik. Ha szükségesse valna a por kitakaritasa, elször csatlakoztassa le a szerszámot a halózatról (használjon nemfémes tárgyakat), és kerülje a belso részek megsertését.
- Mindig hasznaljon szem-és fulvedot. Viseljen egyeb szemelyi vedofelszerelest is, mint peldaul poralarcot, kesztyut, sisakot, illetve kotenyt.
- Figyeljen a szerszám kikapcsolása után tovább forgo tárcsára.
TOVÁBBI BIZTONSAGI FIGYELMEZTETÉSEK
- Ügyeljen ra, hogy a hasznalni kivist halózati forrás megfelelijen a termek adattablaján feltüntetett halózati kovetelményeknek.
- Ügyeljen ra, hogy a halózati kapcsoló OFF (KI) állasba legyen kapcsolva. Ha a csatlakozódupôt uyg csatlakoztatja a dugaszolóaljathoz, hogy a halózati kapcsoló ON (BE) állasban van, a szerszámgep azonnal muködésbe lep, ami sulyos balesetet okozhat.
- Ha a munkaterület a halózati forrástól távol taláható, használjon megfelelo keresztmetszetú és névleges teljesitményu hosszabbító kábelt. A hosszabbító kábelt a lehető legrövidebbre kell fogni.
- Gondoskodjon rola, hogy a hasznalni kivant sullyesztett kozepu tarcsa megfelto tipusu, ill. repedesektol es feluleti hibaktol mentes legyen. Arrol is gondoskodjon, hogy a sullyesztett kozepu tarcsa megfeloen legyen felszerelve, a kerekanya pedig erosen meg legyen huzva.
- A szerszamgép bekapcsolása elott a nyomogomb kétszer-haromszor történő megnyomásával ellenörizze, hogy a nyomogomb szabadon kikapcsol-e.
- A gép élettartamának meghosszabbitasa, valamint a minósegi munkavégzs érdekében fontos, hogy a gép ne legyen tulsagosan erós nyomás miatt tulterhelve. A legtöbb esetben a gép saját sulya elegendo a hatékony csiszoláshoz. A tul nagy nyomás alacsonyabb fordulatszámot, rosszabb minósegü felületet és tulterhelést eredményez, ami lerőviditheti a gép élettartamát.
- A tárcsa a szerszám kikapcsolása után tovább forog. Miután kikapcsolta a gépet, ne tegye le, amig a sūlyesyztett kózepu tárcsa teljesen le nem allt. A suíyos balesetek megelózése mellett ez az oventézkedes csökkenti a gépbe keruló por és fémforgács mennyiségét is.
- Ha a gépet nem használják, a csatlakozódupóki kell húzni a halózati aljzataból.
- A sulyos balesetek elkerulése erdekében a sullyesztett közepú tárcsa be-, ill. kiszerelése elott mindednépp Kapcsolja KI a gépet, és húzza ki a csatlakozódupot a halózati aljzataból.
- FI-relé
Fl-rele hasznalata minded esetben 30mA vagy annal kisebb nevleges maradekarammal javasolt.
SZIMBÓLUMOK
FIGYELMEZTETÉS
Az alábbiakban a géphez alkalmazott jelôleseket soroltuk fel. A gép használata elött feltétlenül ismerkedjen meg ezekkel a jelôlesekkel.
| G10SQ2 / G12SQ2 / G13SQ2 Sarokcsiszoló | |
| A sérülèsek kockázatának csökkentése érdekében, a használonak el kell olvasnia a használati útmutatôt. | |
| Mindig viseljen védõszemüveget. | |
| Csak EU-országok számára Az elektromos szerszámokat ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezések hulladékairól szólo 2012/19/EU irányelv és annak a nemzeti jogba való átultetése szerint az elhasznált elektromos szerszámokat külön kell gyújteni, és egy környezetbarát Úrafeldolgozó létesitménye kell visszavinni. | |
| V Névleges fesezültseg | |
| ~ | Váltakozo áram |
| P | Felvett teljesítmeny |
| n | Névleges fordulatszám |
| min-1 | Percenkénti fordulatszám vagy váltakozas |
| D | Tárcsa külso átmörője |
| d Tárcsalyuk átmörője | |
| t Tárcsa vastagsága | |
| Kerületi sebesség | |
| kg | Súly (A 01/2003 EPTA (Európai Elektromos Kézsizerszámgyártók Egyesülete) szabványanak megfeleloen) |
| I | Bekapcsolás |
| O | Kikapcsolás |
| Húzza ki az elektromos csatlakozó t a dugaljból | |
| Figyelmeztetés | |
| II. osztályú szerszám | |
SZABVÁNYOS KIEGÉSZITÖK
Az alapkészülék (1 készülék) mellett a csomag az alább felsorolt kiegésztöket is tartalmazza.
(1) Csavarkulcs 1
(2) Oldalfogantyu. 1
(3) Sülyesztett kozepu tarcsa 1
A szabványos kiegészítok öre figyelmeztetés nélkülmodosulhat.
ALKALMAZÁSI TERÜLETEK
Öntési sorja eltávolítasa; különbozo acél, bronz, ill. aluminium anyagok megmunkalasa, valamint öntvények keszítese.
O Hegesztett vagy langvagóval vagott profilok csiszolása.
O Szintetikus beton, ko, tegla, marvany, es hasonlo anyagok vagasa.
MUSZAKI ADATOK
A gép muszaki adadatait a 120. oldon levo tablazatban találja.
MEGJEGYZES
A HiKOKI folyamatos kutatasi es fejlesztesi programja kovetkeztuben az itt szereplo muszaki adatok elozetes bejelentes nelkul valtozhatnak.
ÖSSZESZERELEŠ ES HASNZÁLAT
| Müvelet Ábra Oldal | ||
| A tárcsavadó felszerelése és beállitása 1 121 | ||
| Az oldalfogantyú rögzítése 2 121 | ||
| Sülyesztét周转epür tírcsa beszerelése 3 122 | ||
| Vágotárcsa és tárcsavadó beszerelése*1 | 4 122 | |
| Gyémántárcsa és tárcsavadó összeserelése*1 | 5 122 | |
| A kapcsoló használata 6 122 | ||
| A csiszolás zi szög és a csiszolás MODja 7 123 | ||
| A tartozékok kivalasztása — 124 |
*1 Opcionális
KARBANTARTÁS ÉS ELLENÖRZÉS
1. A sullyesztett kozepu tarcsa ellenorzese
Ellenorizze, hogy a sullyesztett kozepu tarcsa repedesektol es feluleti hibaktol mentes-e.
2. A rögztócsavarok Ellenörzese
Rendszeresen ellenorizee a rogzitoccsavarokat, es gyozodjon meg rola, hogy megfeleloen feszesek-e. Ha barmelyik csavar laza, azonnal huzza meg. Ennek elmulasztasa komoly veszelyt jelenthet.
3. A szenkefek Ellenörzese
Az On folyamatosBiztonsaga es az aramutes veszelyenek elkerulese erdekében, ezen eszkozona s zenkefek ellenorzsését es cserejt KIZAROLAG FELJOGOSITOTT HiKOKI SZAKSZERVVZ végesheti.
4. A halózati kabel cseréje
Ha a halózati kabel cserét igényel, a fennallo balesetveszély miatt a cserét kizárólag a Hivatalos HiKOKI Szervizközpont végesheti.
5. A motor karbantartása
FIGYELMEZTETES
Mindig viseljen védoszemüveget és porvédǒ maszkot, amikor a hatso fedél levegonyilásan keresztül fujat ki levegőt a légpisztollyal, stb.
Ezen ovintezkedes be nem tartasa eseten belélegezheti a kifujt port, vagy az a szemébe kerülhet.
A motor tekercse az egész szerszámgep „szive_. Legyen ovatos, hogy a tekercs ne seruljön meg és/vagy ne keruljön rá viz vagy olaj.
MEGJEGYZES
A munka befejezese utan fujion szaraz levegot a hatso fedel legnyilasabalegpisztollyal, vagy egyeb eszkozzel, mikozben a motort alapjaraton uzemelteti. Ez hatasosan tavolit el minded felgyult koszt es port. A kosz es por motorban tortenofelgyulse a keszulek meghibasodasat okozhatja.
FIGYELEM
A kéziszerszámok uzemeltetése és karbantartasa soran be kell tartani az adott országban érvényes biztonsági előirásokat és szabványokat.
GARANCIA
A HiKOKI Power Tools szerszámokra a törvény öltal elöirt országos elöirásoknak megfelelo garanciát vallalunk. A garancia nem vonatkozik a helytelen vagynem rendeltetesszeru hasznalataból, továbbá a normal mertékünek szamító elhasznalódBól, kopásból szarmazo meghibásodásokra, károkra. Reklamácio eseten kérijuk, kuldje el a - nem szetszerelt - szerszámot a kezelési utmutató végén talalhato GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.
A környezeti zajra és vibratóra vonatkozó informáciok
A mert ertekek az EN60745 szabványak megfeleloen kerültek
meghatározásra és az ISO 4871 alapján kerülnek kòzzétételre.
Mert A-hangteljesitményszint: 97,5 dB (A).
Mert A-hangnyomásszint: 86,5 dB (A).
Bizonytalansag K: 3 dB (A).
Viseljen hallásvédó eszközt.
EN60745 szerint meghatározott rezgési összérékek (háromtengelyu vektorösseg).
Feluletsizolas:
Rezgéskibocsatás éréke: a_h, AG = 10,7 ~m/s^2
Bizonytalansag: K = 1,5m / s^2
A megallapitott rezgési összerték mérèse egy szabványos teszteljárásnak megfeleloen törtent, és az erték két szerszám összehasonlitasára is hasznalhato.
Ez az érték az expoziós határétekek előzetes felmérésere is hasznalható.
FIGYELMEZTETES
A szerszám hasznalatátol fuggoen a kibocsatott rezgés a szerszamgpé tenyleges hasznalata soran elterhet a megadott össztéktól.
Léptessen életbe a szerszámgep kezelöjt védó intezkedeseket a hasznalat tenyleges korulmenyei kozott becsult expozićo alapján (a hasznalati ciklus minded element figylembe vve, a bekapsolt allapot mellett peldául azt az idôt is, amikor a szerszám kikapcsolt allapotban van, vagy amikor üresjaratban mukodik).
MEGJEGYZES
A HiKOKI folyamatos kutatasi es fejlesztesi programja kovetkeztuben az itt szereplo muszaki adatok elozetes bejeentes nelkül valtozhatnak.
OBECNÁ BEZPEČNOSTNI VAROVÁNÍ TÍKAJÍCÍ SE BEZPEČNOSTI ELEKTRICKÉHO NÁNÁRADI
VAROVÁNÍ
1106 Bogáncsvirág u.5-7, Budapest, Hungary
Tel: +36 1 2643433
Fax: +36 1 2643429
URL: http://www.hikoki-powertools.hu
