| Produkttype | Elektrisk vinkelsliber |
| Mærke | HiKOKI |
| Model | G 10SQ2 |
| Slibeskivens diameter | 100 mm |
| Tomgangshastighed | 11 000 min⁻¹ |
| Optagen effekt | 720 W |
| Nominel spænding | 230 V ~ |
| Frekvens | 50/60 Hz |
| Vægt (ifølge EPTA 01/2003) | 1,6 kg |
| Hovedfunktioner | Slibning, skæring, skæring af beton/sten/mursten |
| Beskyttelse | Justerbar beskyttelseskappe, antivibrations sidehåndtag |
| Vedligeholdelse | Regelmæssig rengøring af ventilationsåbninger, kontrol af kulbørster |
| Reservedele | Forstærkede slibeskiver med forskudt nav, flanger, spændemøtrik, nøgle |
| Reparationsmuligheder | Reparation hos autoriseret HiKOKI-servicecenter, brug af originale dele |
| Medfølgende tilbehør | Nøgle, sidehåndtag, forstærket slibeskive med forskudt nav |
| Obligatorisk sikkerhedsudstyr | Beskyttelsesbriller, høreværn, støvmaske |
| Standarder | EN60745, ISO 4871 |
| Støjniveau (LpA) | 86,5 dB(A) (usikkerhed K=3 dB) |
| Vibrationer (slibning) | 10,7 m/s² (usikkerhed K=1,5 m/s²) |
| Strømforsyning | Net med strømkabel |
Ofte stillede spørgsmål - G 10SQ2 HiKOKI
Brugerspørgsmål om G 10SQ2 HiKOKI
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Elektrisk vinkelsliber i PDF-format gratis! Find din vejledning G 10SQ2 - HiKOKI og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. G 10SQ2 af mærket HiKOKI.

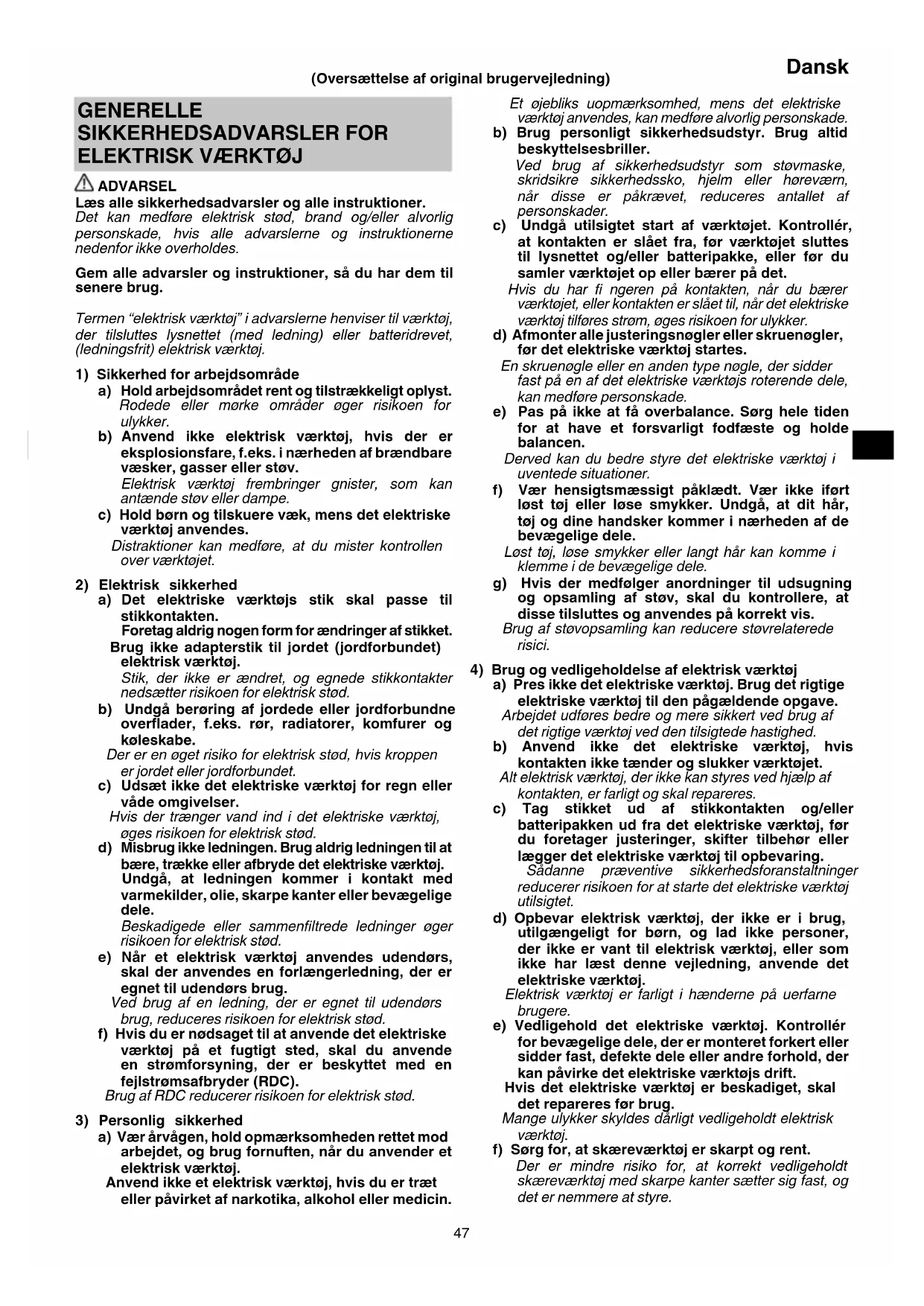

BRUGSANVISNING G 10SQ2 HiKOKI
Gem alle advarsler og instruktioner, sa du har dem til senere brug.
Termen "elektrisk værktøj" i advarslerne henvisser til værktøj, der tilsluttes lysnettet (med ledning) eller batteridrevet, (ledningsfrit) elektrisk værktøj.
1) Sikkerhed for arbejdsomräde
a) Hold arbejdsmradyet rent og tilstrakkeligt oplyst. Rodede ell er mke omrader oger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brandbare væsker, gasser eller stov. Elektrisk værktøj frembringer gnister, som kan antænde stov eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.
Distraktioner kan medfrole, at du mister kontrollen over værktøjet.
2) Elektrisk sikkerhed
a) Det elektriske værktøjs stik skal passer til stikkontakten. Foretag aldrig nogen form forændringer af stikket. Brug ikke adapterstik til jordet (jord forbundet) elektrisk værktøj. Stik, der ikke erændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød.
b) Undgå berøring af jordede eller jord forbundne overflader, f.eks. rør, radiatorer, komfurer og koleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jord forbundet.
c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser.
Hvis der trænger vind ind i det elektriske værktøj, æges risikoen for elektrisk stød.
d) Misbrug/DDie ledingen. Brug aldrig ledingen til at bare, triekke ellr afbryde det elektriske varktoj. Undga, at ledingen kommer i kontakt med varmekilder, olie, skarpe kanter ellberbevagelige dele. Beskadigede ellr sammenfiltrede ledninger oger risikoen for elektrisk stad.
e) När et elektrisk værktøj anvendes udendørs, skal der anvendes en forlaengerledning, der er egnet til udendørs brug.
Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.
f) Hvis du er nodsaget til at anvende det elektriske værktøj pa et fugtigt sted, skal du anvende en stromforsyning, der er beskyttet med en fejlstromsafbryder (RDC). Brug af RDC reducerer risikoen for elektrisk stød.
3) Personlig sikkerhed
a) Vær árvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, nár du anvender et elektrisk værktoj. Anvend ikke et elektrisk værktoj, hvís du er træt eller påvirket af narkotika, alkohol eller medicin.
Et ojebliks uopmaerksohmhed, mens det elektriske vaerktoj anvendes, kan medfore alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsessbriller. Ved brug af sikkerhedsudstyr som stovmaske, skridsikre sikkerhedssko, hjelm aller horevarn, när disse er pakrævet, reduceres antallet af personskader.
c) Undgäutilsigtet start af værktoget. Kontroller, at kontakten er slæt fra, for værktoget slutters til lysnettet og/eller batteripakke, ellr for du samler værktoget op erller bærer pa det.
Hvis du har fi ngeren pa kontakten, nar du bærer vaerktojet, ell er kontakten er slaet til, nar det elektriske vaerktoj tilfores strom, oges risikoen for ulykker.
d) Afmonter alle justeringsnogler aller skruenogler, for det elektriske værktoj startes.
En skruenogle aller anden type nogle, der sidder fast pa en af det elektriske varktojs roterende dele, kan medfere personskade.
e) Pas på违法犯罪. Sørg hele tiden for at have et forsvarligt fodfeste og holde balancen.
Derved kan du bedre styre det elektriske værktøj i uventede situationer.
f) Vær hensigtsmaessigt paklaedt. Vær ikke iførlost toj eller lose smykker. Undgå, at dit帽子, toj og dine handskerkommen iærheden af debevægelige dele.
Lost toj, lose smykker ellr langt hare kan komme i klemme i de bevægelige dele.
g) Hvis der medfolger anordninger til udsugning og opsamling af stov, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis. Brug af stovopsamling kan reducere stovrelaterede risici.
4) Brug og vedligeholdelse af elektrisk værktøj
a) Pres/DDet elektriske varktoj. Brug det rigtige elektriske varktoj til den pagaldende opgave. Arbejdet udfores bedre og mere sikkert ved brug af det rigtige varktoj ved den tilsigtehastighed.
b) Anvend ikke det elektriske værktøj, hvist kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.
c) Tag stikket ud af stikkontakten og/eller batteripakken ud fra det elektriske værktøj, for du foretager justeringer, skifter tilbehør erllerLAGGER det elektriske værktøj til opbevaring. SADANNE præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet.
d) Opbevar elektrisk værktoj, der/DD er i brug, utilgengeligt for born, og lad/DD peRsoner, der/DD er van til elektrisk værktoj, ellr som.
ikke har lst denne vejledning, anvende det elektriske værktoj. Elektrisk værktoj er farligt i henderne pa uerfarne brugere.
e) Vedligehold det elektriske værktoj. Kontroller for bevægelige dele, der er monteret forkert aller sidder fast, defekte dele aller andre forhold, der kan pávirke det elektriske værktøjs drift. Hvis det elektriske værktoj er beskadiget, skal det repareres for brug. Mange ulykker skyldes däreigt vedligeholdt elektrisk værktoj.
f) Sorg for, at skareværktoj er skarpt og rent. Der er mindre risiko for, at korrekt vedligeholdt skareværktoj med skarpe kanter sætter sig fast, og det er nemmere at styre.
Dansk
g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med这部分 vejledning under hensynstagen til arbejdssforholdene og det arbeje, der skal udføres.
Der kan opsta farlige situationer, hvis det elektriske vaerktoj bruges til andre formal end de tilsigtede.
5) Service
a) Fá foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele.
Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes.
FORHOLDSREGEL
Hold boːn og fysisk svagelige personer på afstand.
När værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.
GENERELLE SIKKERHEDSADVARSLER FOR SLIBNING ELLER SLIBENDE AFSKAERINGSFUNKTIONER
a) Dette værktøj er beregnet til at fungere som vinkelsliber eller et afskæringsværktøj. Laes alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der folger med dette elektriske værktøj.
Det kan medfore elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor icke overholds.
b) Vi anbefaler ikke, at du udforer Funktioner som sandpapirsslibning, stalborstning eller polering med dette elektriske værktoj.
Funktioner, som det elektriske værktøj ikke er beregnet til, kan skabe fare og medfere perskontade.
c) Anvend ikke tilbehør, der ikke er specialkonstrueret og anbefalet af værktøjsproducenten.
Blot fordi tilbehoret kan monteres på dit elektriske værktaj, er det ikke nødvendigvis ensbetydende med sikker drift.
d) Tilbehorets nominelle hastighed skal mindst svare til den maksimale hastighed, der er markeret pa det elektriske værktøj.
Tilbehør, der kører stærkere end dets nominelle hastighed, kan gå i stykker og fl yve rundt.
e) Den ydre diameter og tykkelsen af dit tilbehør skal ligge inden for dit elektriske værktøjs kapacitet.
Tilbehör i den forkerte storrelse kan/DDskaermes eller kontrolleres i tilstrækkelig grad.
f) Gevindmontering af tilbehør skal/passe til siliberens spindelgevind. For tilbehør monteret med fl anger skal forankringshullet pa tilbehoret passe til placeringsdiameteren pa fl angen.
Tilbehör med forankringshuller, der/DDe passer til monteringspunktet pa det elektriske værktoj,kommen ud af balance,vibrerer for meget og kan medfore,at du mister kontrollen over værktojet.
g) Anvend ikke beskadiget tilbehør. For hv er anvendelse skal du efterse tilbehøret, sasom slibeskiverne, for spaner og revner, bagskiverne for revner, slid eller overdren slitage og stalborsten for loseller knakkede trad. Hvis du taber det elektriske værktøj eriler tilbehøret, skal du efterse det for beskadigelse erler montere tilbehør, der ikke er beskadiget. Efter eftersyn og montering af tilbehør skal du selv og tilskuere holde sig�� fra planet med roterende tilbehør og kore det elektriske værktøj på den maksimale hastighed uden belastning i et minut.
Beskadiget tilbehør går normalt i stykker under denne test.
h) Bær personligt sikkerhedsudstyr. Alt after anvendelsen skal du anvende ansigtsvær eller sikkerhedsbriller. Bær after behov stovmaske, horeværn, handsker og varkstedsforklaede, der er i stand til at bromse sma silbende fragmenter aller fragmenter af arbejdsemne.
Ojenvaernet skal vare i stand til at bremse flyvende rester, der genereres ved forskellige Funktioner. Stovmasken ell er andedretsvaernet skal vare i stand til at filtrere partikler, der genereres ved din anvendelse af det elektriske varktoj. Laengerevarende udsættelse for hojintens stoj kan medfore horetab.
i) Hold tilskuere pa sikker afstand af arbejdsområdet. Alle, derkommen ind i arbejdsområdet, skal bare personligt beskyttelsesesudstyr.
Fragmenter af arbejdsemne ellr af odelagt tilbehor kan flyve ud og medfore tilskadekomst uden for det umiddelbare driftsomrade.
j) Hold kun fast i det elektriske værktøj på de isolerede gribeflader, hvor skæretilbehoret kankommen i kontakt med den skjulte ledningsføring eller detsegen ledning.
Skæretilbehør, derkommen i kontakt med en "strømforende" ledning, kan gore synlige metaldele på det elektriske værktøj "strømforende" og kan give operatoren elektrisk stød.
k) Placér ledningen væk fra det roterende tilbehør.
Hvis du mister kontrollen, kan ledningen blive skåret over eller sidde fast, og din.Hand erler arm kan blive trukket ind i det roterende tilbehör.
I) Læg aldrig det elektriske værktøj fra dig, for tilbehøret er stoppetHLT.
Det roterende tilbehör kan gribe fat i overfladen og trække i det elektriske værktøj, sä du mister kontrollen.
m) Kör/DDet elektriske værktog, mens du bærer det ved din side.
Utilsigtet kontakt med det roterende tilbehör kan fá dit toj til at sidde fast og trække tilbehoret ind mod din krop.
n) Rengor jævnligt det elektriske værktøjs lufthuller.
Motorens ventilator trækker stov ind i kabinettet, og kraftig ansamling af metalstov kan medfrole elektrisk fare.
o) Anvend ikke det elektriske værktøj i nærheden af brændbare materialer.
Disse materialer kan antaendes af gnister.
p) Anvend ikke tilbehør, der kræver fl ydende kølemiddel.
Anvendelse af vand eller flydende kolemiddel kan medfore elektrisk stod eller slag.
TILBAGESLAG OG RELATEREDE ADVARSLER
Tilbageslag er en pludselig reaktion pa en roterende skive, en bagskive, børste ell er andet tilbehor, der sidder i klemme eller hænger fast. Et element, der sidder i klemme eller hænger fast, medforer hurtigt stop af det roterende tilbehor, som igen forer til, at det elektriske værktajkommen ud af kontrl og tvinges i modsat retning af tilbehorets rotation ved bindingspunktet.
Hvis eksempelvis der sidder en slibeskive fast aller i klemme i arbejdsemnet, kan kanten af skiven, der er kommet i klemme, grave sig ned i overfladen af materialet og fskiven til at kore af ull ryge af. Skiven kan enten springe mod ellere væk fra operatoren alt after skivens beveegelsesretning, da den kom i klemme.
Siblingskiver kan ogsa gä i stykker under disse forhold.
Tilbageslag er resultatet af misbrug af det elektriske værktøj/ forkerte driftsprocedur erller betingelser og kan undgas ved at tage passende forholdsrregler som angivet herunder.
a) Oprethold et fast grep i det elektriske værktoj, og placér din krop og din arm, sá du kan modstä tilbageslagets styrke. Anvend altid hjælpehandtag, hvis det er forhandenværende, for maksimal kontrl over tilbageslag eller momtreakaction under opstart.
Operatoren kan kontrollere momentreaktionerne eller tilbageslagets styrke, hvis der tages passende forholsregler.
b) Anbring aldrig din hand i nærheden af roterende tilbehør.
Tilbehoret kan sla tilbage over din hand.
c) Anbring/DDKEKROPPENIDetomrade,hvordet elektriske varktoj bevæger sig,hvisderopstar tilbageslag.
Tilbageslag slynger værktoget i modsat retning af skivens bevgelsesretning der, hvor den har sat sig fast.
d) Vær saerligt papiasselig, nár du arbejder pa hjørner, skarpe kanter, osv. Undgå springende bevægelser, samt at tilbehoret sætter sig fast.
Hjørner, skarpe kanter eller springende bevægelser har tendens til at få det roterende tilbehör til at sætte sig fast, sö du mister kontrollen eller oplever tilbageslag.
e) Montér-ilke en savkade med en klinge til traeskærerarbejder aller en savklinge med taender.
Sàdanne klinger skaber hyppige tilbageslag og gør, at du mister kontrollen.
SÆRLIGE SIKKERHEDSFORSKRIFTER FOR SLIBNING OG SLIBENDE AFSKAERINGSFUNKTIONER
a) Anvend kun anbefalede skivetyper til dit elektriske værktøj og den særlige aftskærmning, der er designet til den valgte skive.
Skiver, som det elektriske værktøj ikke er designet til, kan ikke aftkaermes korrekt og er usikre.
b) Slibefl aden på de midterste hjul, der er trykket ned, skal moneres under planet ved afskarmnings kant.
Et forkert monteret hjul, der projekterer gennem planet ved afskaermningens kant, kan不信 beskyttes tilstrakkeligt.
c) Afskaermningen skal monteres sikkert pà det elektriske værktøj og placeres for maksimal sikkerhed, sá det mindste stykke af skiven er synligt ud mod operatoren.
Afskaermningen hjælper til at beskytte operatoren mod ødelagte hjulfragmententer, utilsigtet kontakt med hjulet og gnister, der kan antænde toj.
d) Skiverne ma kun anvendes til anbefalede opgaver. For eksempel: Slib ikke med sider af skæreskiven.
e) Anvend altid skivefl anger, der/DD er beskadigede og har den korrekte storrelse og form til din valgte skive.
Korrekte skiveflanger stotter skiverne og reducerer derved risikoen for brud pa skiverne. Flanger til aftskeringsskiver kan vare anderledes end fl anger til sliderskiver.
f) Anvend/DDne nedslidte skiver fra storre stykker elektrisk værktəj.
Skiver beregnet til storre stykker elektrisk værktøj egner sig ikke til den hijere hastighed for et mindre værktøj og kan springs.
EKSTRA SIKKERHEDSFORSKRIFTER FOR SLIBENDE AFSKÄERINGSFUNKTIONER
a) "Bloker" seksereskiven, og anvend ikke overdrevet tryk. Forsog ikke at lave en for stor skæredybde.
Overbelastning af skiven oger belastningen og muligheden for, at skiven vrides ellukkes inde i snittet samt risikoen for tilbageslag ell brud pa skiven.
b) Anbring/DD kroppen pala linje med ell er bag ved det roterende skive.
När skiven, i forbindelse med drift, bevæger sig væk fra din krop, kan det mulige tilbageslag slynge den roterende skive og det elektriske værktøj direkte imod dig.
c) Nár skiven binder, eller nár du af en uller,anden ground afbryder skæringen, skal du slukke det elektriske værktøj og holde det stille, indtil skiven stopper helt. Forsøg aldrig at fjerne skæreskiven fra snittet, mens skiven er i bevægelse, idet der ellers kan opstå tilbageslag.
Undersog og ret fejlen for at fjerne Årsagen til, at skiven binder.
d) Genoptag ikke skæring i arbejdsemnet. Lad skiven på fuld hastighed, og sæt forsigtigt skarefunktionen i gang igen.
Skiven binder muligvis, gär op erller slár tilbage, hvis det elektriske værktøj genstartes i arbejdsemnet.
e) Stot paneler eller meget store arbejdsemner for at minimere risikoen for, at skivenkommen i klemme ell er slar tilbage.
Store arbejdsemner har tendens til at hænge under deres egen vægt. Stotterne skal placeres under arbejdsemnet tæt på skærelinjen og iærheden af arbejdsemnets kant på begge sider af skiven.
f) Vær ekstra forsigtig nár du foretager et "lommesnit" i eksisterende vægge ell er andre uigennemskuelige områder.
Den indtrangende skive kan skare gas-ller vandrør, elektrisk ledningsfaring aller genstande over - det kan medfore tilbageslag.
GENERELLE SIKKERHEDSFORSKRIFTER FOR VINKELSLIBERE
- Kontroller, at hastigheden markeret på skiven er lig med eller større end den nominelle hastighed for vinkelsliberen;
Sorg for, at skivens maler kompatible med vinkelsliberen; - Slibeskiverne skal opbevares og handteres forsigtigt i henhold til producentens instruktioner;
- Efterse slibeskiven for anvendelse, og anvend ikke skarede, revnede aller pa,anden vis defekteprodukter;
Sorg for, at de monterede skiver og spidser er monteret i henhold til producentens instruktioner; - Sorg for, at der anwendes mellelmaegsskiver, nar de er forhandenvaerende med det bundtede, slibende produit, og nar det er nodvendigt;
- Sørg for, at det sibende produkt er korrekt monteret og spændt for anvendelse, og kør værktøj ut den belastning i 30 sekunder i en sikker position. Stop omgaardene, hvis der er betragtelig rystelse, eller hvis der registreres andre defekter. Hvis这部分 situation opstå, skal du kontrollere maskinen for at fastslå Årsagen;
- Hvis en afskaermning følgmer med værktøjet, ma du aldrig anvende værktøjet Eden en sádan afskaermning;
- Ved brug af et slibende skareehjul skal du sorge for at fjerne standard tilbehørshjulbøjle og montere hjulbøjlen med sidebøjle (leveres separat) (Fig. 4);
- Anvend/DDskskitee nippelmuffer erer adaptere til at tilpasse slibeskiver med store huller;
- For værktøj beregnet til montering på skiver med gevindhul, skal du sorge for, at skivens gevind er langt nok til at acceptere spindellængden;
- Kontrollér, at arbejdsemnet understêtes korrekt;
- Anvend/DDskekiven til sideslibning;
Dansk
- Sorg for, at gnister fra anvendelsen/DDke skaber fare, fx. rammer personer eller antaender brændbare substanser;
- Sorg for, at ventilationsabningerne holds ryddet, nár du arbejder i stovede omgivelser. Hvis det skulle blive ndvendigt at fjerne stov, skal du forst frakoble værktoget fra strormforsyningen (anvend ikke metalobjekter) og undgå at beskadige indvendige dele;
- Anvend altid øjen- og horevaern. Andet personligt beskyttelsessudstyr som stovmaske, handsker, hjelm og forklaede skal bæreres;
Vær opmærksom på skiven, der bliver ved med at rotere after slukning af værktøjet.
EKSTRA SIKKERHEDSADVARSLER
- Sorg for, at den anvendte strømkilde opfylder de elektriske krav angivet på Produkts typeskilt.
- Sorg for, at afbryderen er i positionen FRA. Hvis stikket tilsluttes til en stikkontakt, mens afbryderen er i positionen TIL, starter det elektriske værktoj omgaardene, hvilket kan medfore alvorlige ulykker.
- Nár arbejdso MRdet fjerns fra stromkilden, skal du anvende en forlangerledning af passende tykkelse og nominel kapacitet. Forlangerledningen kal vare sak kort som det practisk er muligt.
- Sorg for, at den milderste skive, der er trykket ned og skal anvendes, er den korrekte type og fri for revner og overfladedefekter. Sorg ogsa for, at skiven, der er trykket ned, er monteret korrekt, og at motrikken er spændt sikkert.
- Bekræft, at trykknappen deaktiveres ved at trykke på trykknappen to ellre tre gange, for du tænder det elektriske værktøj.
- For at forlenge maskinens levetid og sikre et forsteklasses resultat er det vigtigt, at maskinen不信 overbelastes ved paforing af for kraftigt tryk. Ved de fl este opgaver er maskinens vaegt alene tilstrækkelig for eff ektiv silbing. For kraftigt tryk medforer nedsat rotationshestighed, darlig overfl adepolering og overbelastning, der kan reducere værktjets levetid.
- Skiven bliver ved med at rotere after slukning af værktajet.
After slukning af maskinen ma du ici lægge den fra dig, før midterste skive, der er trykket ned, er stoppet helt. Ud over at forebygge alvorlige ulykker reducerer delle forholdsregel mængden af stov og spaner, der suges ind i maskinen.
- Nár maskinen不同程度, skal du frakoble stromkilden.
- Sorg for at sla tilstunningsstikket FRA og frakoble det fra stikkontakten for at undgå alvorlige ulykker, før den midterste skive, der er trykket ned, samles eller skilles ad.
10.RCD
Det anbefales til enhver tid at anvende en fejlstromsafbryder med en nominel fejstrom pa 30 mA aller derunder.
SYMBOLER
ADVARSEL
Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.
| G10SQ2 / G12SQ2 / G13SQ2 Vinkelsliber | |
| Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. | |
| Drug altid beskyttesesbriller. |
| Kun for EU-lande Elektrisk værktøj@må ikke bortskaff es som almindeligt husholdningsaff ald! I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaff es på en@måde, der skåner miljøet mest muligt. | |
| V Nominal spænding | |
| ~ | Vekselstrøm |
| P | Indgangseff ekt |
| n | Nominal hastighed |
| min-1 | Omdrejning eller frem- og tilbagegående bevægelse pr. minut |
| D Skivens ydre diameter | |
| d | Skivens huldiameter |
| t | Skivetykke |
| Periferihastighed | |
| kg | Vægt (I henhold til EPTA-procedure 01/2003) |
| I | Slå vinkelsliber TIL |
| O | Slå boremaskine FRA |
| Kobl det primäre stik fra stikkontakten | |
| Advarsel | |
| Klasse II-værktøj | |
STANDARDTILBEHOR
Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet i nedenstaende.
(1) Skruenogle. 1
(2)Sidehandtag. 1
(3) Midterskive, der er trykket ned 1
Der forbeholds ret til ændringer i standardtilbehør.uden varsel.
ANVENDELS
O Fjernelse af støbefinner og færddggorelse af forskellige typ erstal-, bronze- og alumiummaterialer og stbninger.
Slibning af svejsede dele eller sekctioner skåret med en skærebrænder.
Skaering af syntetisk beton, sten, mursten, marmor og lignende materialer.
SPECIFICATIONER
Denne maskines specifikationer er opstillet i tabellen på side 120.
BEMERK
Grundet HiKOKI's Iobende forsknig og udvikling kan specifi kationerne heri ændres utden forudgående varsel.
| Handling Figur Side | ||
| Montering og justering af beskyttelsenskappen | 1 121 | |
| Fastgorelse af sidehåndtag 2 121 | ||
| Samling af midterste skive, der er trykke ned | 3 122 | |
| Samling af skæreskive og hjulafskærmning*1 | 4 122 | |
| Montering af diamantskive og hjulafskærmning*1 | 5 122 | |
| Betjening af kontakt 6 122 | ||
| Slibevinkel og slibemetode 7 123 | ||
| Valg af tilbehør — 124 |
*1 Valgfri
VEDLIGEHOLDELSOG EFTERSYN
1. Eftersyn af midterste skive, der er trykket ned
2. Eftersyn af monteringsskruerne
Efterse regelmaessigt alle monteringsskruer, og sorg for, at de er spendt ordentigt. Hvis nogle af skruerne er lose, skal du omgaende spende dem ingen. Hvis du ikke gør det, kan det medfrole alvorlig fare.
3. Eftersyn af kulstofbørsterne
For din fortsatte sikkerhed og beskyttelse mod elektrisk stød ma der KUN udfores eftersyn af kulborsterne og udskiftning pa dette værktoj af et HiKOKI-AUTORISERET SERVICECENTER.
4. Udskiftning af netledning
Hvis udskiftningen af netledningen er nadvendig, skal den foretages af et HiKOKI-authoriseret servicecenter for at undgå fare for sikkerheden.
5. Vedlidgeholdelse af motoren
ADVARSEL
Bær altid beskyttelsesebriller og stovmaske, när der blæses luft fra lufthullet i pinoldækslet med trykluftspistol, osv.
Manglende overholdelse af dette kan medfore, at der skubbes stov ud, som indandes allerkommen i ojnene pa dig.
Motordelen er delve "hjertet" af det elektriske værktøj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/ller bliver vad af olie eller vand.
BEMERK
After endt arbejde skal du blæse luft uten fugrt fra lufthullet i pinoldækslet med trykluftspistol, osv., mens du körer motoren uten belastning. Dette er effektiv til at fjerne eventuelt snavs og stov, der matte have samlet sig. Snavs og stov, der samler sig inde i motoren, kan medfrole Funktionsejl.
FORSIGTIG
Ved anvendelse og vedligeholdelse af el-værktoj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, noje overholds.
GARANTI
Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmaessige/nationale særbestemmelse aft erher land. Denne garanti dækker ikke defekter eller beskadigelse som folge af mishandling, misbrug eller normal slitage. I tilfelde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af deutsche handteringsvejledning, til et HiKOKI-autorisaret servicecenter.
Information om luftbären stoj og vibration
De malte vardier blev fastsat i overensstemmelse med EN60745 og erklaret i overensstemmelse med ISO 4871.
Det afmalle A-vaegtede Iydniveau: 97,5 dB (A).
Det afmalle A-vegtede lydtryksniveau: 86,5 dB (A).
Usikkerhed K: 3 dB (A).
Brug horevaern.
De samléde vibrationsværédier (treaksiel vektorsum) bestem i overensstemmelse med EN60745.
Overfl adeslibining:
Vibrationsudsendelsessvardi a_h AG = 10,7m / s2
Usikkerhed K = 1,5 m/s²
Den angivne totale vibrationsværdi er blevet mål t i henhold til en standardiseret testmetode og kan anvendes til atSAMmenigne et værktj med et andet.
Den kan ogsa anwendes ved en indledningsvis vurdering af eksponderingen.
ADVARSEL
Vibrationsudsendelsen under faktisk brug af det elektriske værktøj kan afvige fra den erklæredete totalværdi alt after, hvordan værktøj anwendes.
For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretagen en vurdering af eksponderingen ved brug under virkelige forhold (hvor der er taget hjo de for alle dele af betjeningscyklen, som fx nar værktoget er slukket, og nar det korer i tomgang, udover tiden hvor der trykkes pa affakkeren).
BEMAERK
Grundet HiKOKI's lobe nde forskning og udvikling kan specifi kationerne heri aendres utden forudgaende varsel.
GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKTOY
ADVARSEL
Skadet tilbehör vil vanligvis bredkke fra hverandre under\ denne testtiden.
j) Hold verktøyet kun i det isolerte gripehandtaket ved bruk i omrader hvor maskinen og dens kuttetilbehør kankommenikontakt med skjulte ledningerller dens egen ledning.
Kuttetilbehör somkommen ikontakt med strømforende ledninger,kan gjore eksponerte metalldeler pa elektroverktoyet stromforende og kan gi operatoren elektriske stot.
k) Hold ledningen unna det roterende tilbehoret.
m) Ikke operer maskinen mens den bares.
Skiver som ikke er designet til maskinen kan ikke tilstrekkelig sikres og er utrygge.
b) Skjaereoverfl aten pa de midtre nedtrykte hjulene ma monteres under planet til beskyttelsesleppen.
Et hjul som er feil montert hjul, og som projiserer giennom planet til beskyttteslesleppen kan ikke beskytties fullgodt.
