| Tip de produs | Polizor electric |
| Marcă | HiKOKI |
| Model | G 10SQ2 |
| Diametrul discului | 100 mm |
| Viteză fără sarcină | 11 000 min⁻¹ |
| Putere absorbită | 720 W |
| Tensiune nominală | 230 V ~ |
| Frecvență | 50/60 Hz |
| Greutate (conform EPTA 01/2003) | 1,6 kg |
| Funcții principale | Șlefuire, debitare, tăiere beton/piatră/cărămidă |
| Protecție | Capac de protecție orientabil, mâner lateral anti-vibrații |
| Întreținere | Curățare regulată a fantelor de aerisire, verificarea periilor de cărbune |
| Piese de schimb | Discuri armate cu butuc deformat, flanșe, piuliță de strângere, cheie |
| Reparabilitate | Reparare de către centru autorizat HiKOKI, utilizarea pieselor originale |
| Accesorii furnizate | Cheie, mâner lateral, disc armat cu butuc deformat |
| Echipament de siguranță obligatoriu | Ochelari de protecție, protecție auditivă, mască antipraf |
| Standarde | EN60745, ISO 4871 |
| Nivel sonor (LpA) | 86,5 dB(A) (incertitudine K=3 dB) |
| Vibrații (șlefuire) | 10,7 m/s² (incertitudine K=1,5 m/s²) |
| Alimentare | Rețea cu cablu de alimentare |
Întrebări frecvente - G 10SQ2 HiKOKI
Întrebările utilizatorilor despre G 10SQ2 HiKOKI
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Polizor unghiular electric în format PDF gratuit! Găsiți manualul dvs. G 10SQ2 - HiKOKI și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. G 10SQ2 mărcii HiKOKI.

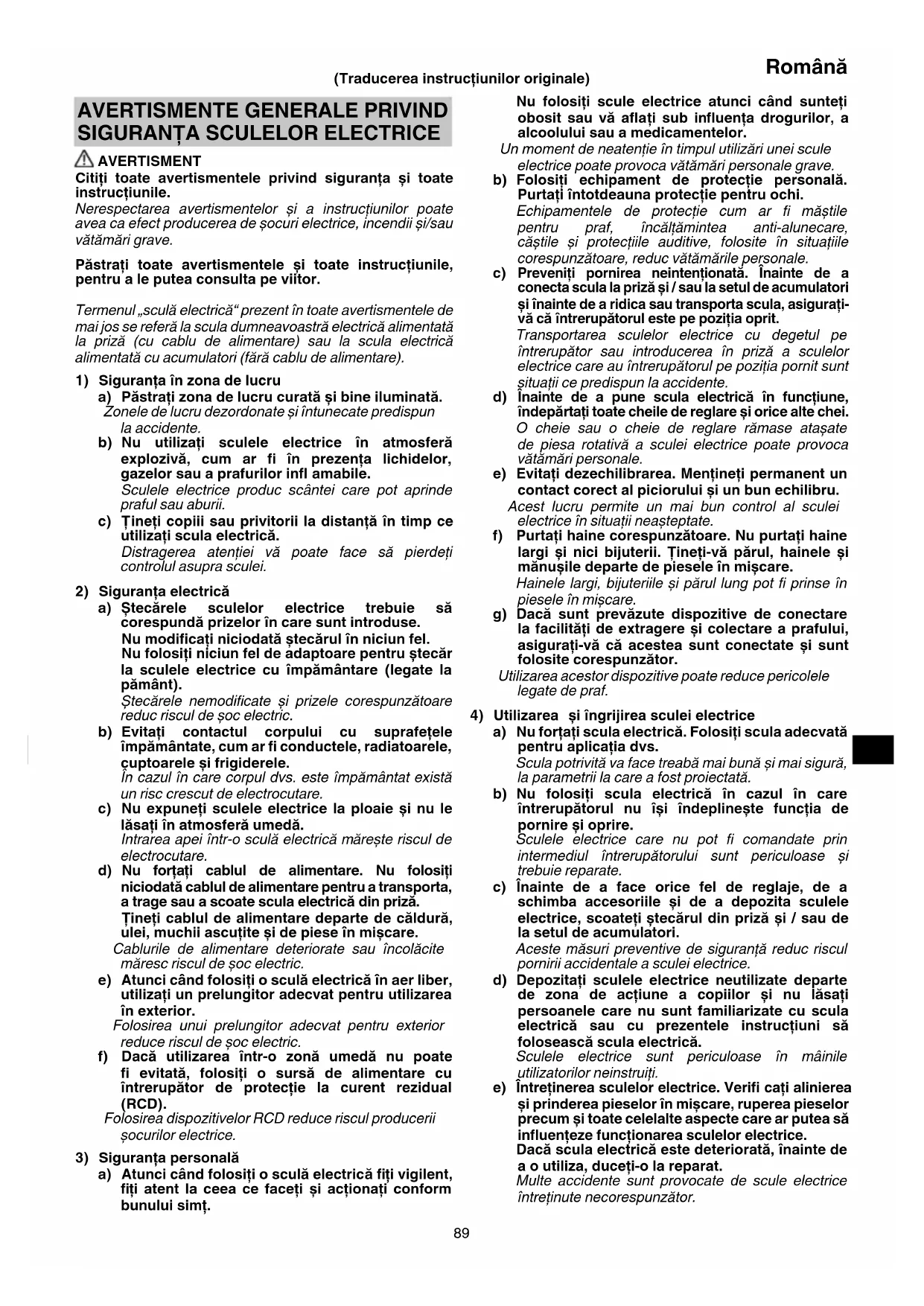

MANUAL DE UTILIZARE G 10SQ2 HiKOKI
Citiţi toate averismentele privind sigurantași toate instruţiunile.
Nerespectarea avertismentelor si a instruetiunilor poate avea ca efect producerea de socuri eletrice, incendii si/sauvatamari grave.
Păstrați toate averismenteleși toate instrucțiunile, pentru a le putea consulta pe viitor.
Termenul „sculă electrică“ prezent in toate averismentele de mai jos se refera la scula dumneavoastră electrică alimentata la priză (cu cablu de alimentare) sau la scula electrică alimentata cu accumulatoratori (fără cablu de alimentare).
1) Siguranta in zona de lucru
a) Păstrați zona de lucru curatași bine iluminata.
Zonele de lucrudezordonateșiintunecate predispun la'accidente.
b) Nu utilizi sculele electrice in atmosalera
exploziva, cum ar fi in prezena lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produ scantei care pot aprinde
praful sau aburii.
c) Tini ci copii sau privitorii la distanţă in tim pe utilizati scula electrică.
Distragerea atentiei va poate face sa pierdeti controlul asupra sculei.
2) Siguranta electrica
a) Štečarele sculelor electrice trebuie są corespondă przyzelor în care sunt introduse. Nu modificanti niciodata Štečarul în niciun fel. Nu folosiţi niciun fel de adaptoare pentru Štečarla sculele electrice cu impamantare (legate la pamþnt). Štečarele nemodificate.si prizele corespunzătoare reduc riscul de soc electric.
b) Eviti contactul corpului cu suprafetele impamantate, cum ar fi conducutele, radiatoarele, cuptoarele si frigiderele. In cazul in care corpul dvs. este impamantat exista un risc crescut de electrocutare.
c) Nu expuneti sculele electrice la ploaie si nu le lasati in atmosfera umeda. Intrarea apei intr-o scula electrica mareste riscul de electrocutare.
d) Nu foratac cablul de alimentare. Nu folositi niciodata cablul de alimentare pentru a transporte, a trage sau a scoate scula electrica din priză. Tinei cablul de alimentare departe de caldură, ulei, muchii ascutite si de piese in mișcare. Cablurile de alimentare deteriorate sau incolacite măresc riscul de soc electric.
e) Atunci candi folosi o sculá electrica in aer liber, utilizati un prelimungitor adecvat pentru utilizes area in exterior. Folosirea unui prelimungitor adecvat pentru exterior reduce riscul de soc electric.
f) Daca utilizes area intro-ozona umeda nu poate fi evitat, folosi o sursa de alimentare cu intrerupator de protectie la current rezidual (RCD). Folosirea dispositivelor RCD reduce riscul producerii socurilor electrice.
3) Siguranta personală
a) Atunci cánd folosi o sculá electrică fiti vigilent, fiti atent la ceea ce facetiși actioni conform bunului simt.
Nu folosi scule electrice atunci cand sunteti obosit sau va aflati sub influenta drogurilor, al alcoholului sau a medicamentelor.
Un moment de neatentie in timpul utilizari unei scule electrice poate provoca vatakari personale grave.
b) Folositi echipament de protectie personala. Puratai intotdeauna protectie pentru ochi. Echipamentele de protectie cum ar fi masteile pentru praf, incaltamintea anti-alunecare, casteile si protectiile auditive, folosite in situatiile corespunzatoare, reducvatamarile personale.
c) Preveniti pornirea neintentionata. Inante de a conecta scula la prizasi / sau la setul de accumulatorisi inante de a ridica sau transporte scula, asigurati-va ca intrerupatorul este pe poziia oprit. Transportarea sculelor electrice cu degetul pe intrerupator Sau introducerea in prizaa sculelor electrice care au intrerupatorul pe poziia pornit sunt situatuie ce predispun la accidente.
d) Inainte de a pune scula electrica in functiune, indepartati toate cheile de reglare si orice alte chei. O cheie sau o cheie de reglare ramase atasate de piesa rotativa a sculei eletrice poate provoca vátamári personale.
e) Evitati dezechilibrarea. Mentineti permanent un contact corect al piciorului si un bun echilbru. Acest lucru permite un mai bun control al sculei electrice in situatii neasteptate.
f) Puratai haine corespunzatoare. Nu puratai haine largi si nici bijuterii. Tinei-va paurl, hainele si manusile departe de piesse in miscare. Hainele largi, bijuteriile si paurl lung pot fi prinse in piesse in miscare.
g) Daca sunt prevazute dispositive de conectare la facilitati de extragere si colectare a prafului, asigurati-va ca acestea sunt conectate si sunt folosite corespunzator.
Utilizarea acestor dispositive poate reduce pericolele tegate de praf.
4) Utilizarea si ingrijirea sculei electrice
a) Nu forata scula electrica. Folosi scula adecvatapentreu aplicata dvs. Scula potrivita va face treaba mai buna si mai sigurla, la parametri la care a fost proiectata.
b) Nu folosi scula electrica in cazul in care intrerupatorul nu işi indeplineste functia de pornire si oprire. Sculele electrice care nu pot fi comandate prin intermediul intrerupatorului sunt periculoase si trebuie reparate.
c) Inainte de a face orice fel de reglaje, de a schimba accesoriile si de a deposita sculele electrice, scoateti stecarul din priză si / sau de la setul de accumulatori. Aceste masuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.
d) Depozitate sculele electrice neutilizate departe de zona de actiene a copilor si nu lasati personale care nu sunt familiarizate cu scula electrica sau cu prezentele instruktioni sa foloseasca scula electrica. Sculele electrice sunt periculoase in mainile utilizatorilor neinstruiti.
e) Intretinerea sculelor electrice. Verifi cati alinierea si prinderea pieselor in miscare, ruperea pieselor precum si toate celealte aspecte care ar putea sa influenteze functiorarea sculelor electrice. Daca scula electrica este deteriorata, inainte de a o utilizes, duceti-o la reparat. Multe accidente sunt provocate de scule electrice intretinute necorespunzator.
Româna
f) Păstrati elementele de tăiore curateși ascuțite. Elementele de tăiore bine intreținuteși cu muchiile de tăiore bine ascuțite sunt mai ușor de controlatși este mai puțin probabilităși se agate.
g) Folositi scula electrica, accesoriile si varfurile etc. in conformitate cu prezentele instruktioni, luand in considerare conditiile de lucru si operatiunile ce urmeaz a fi efectuate.
Folosirea sculei electrice pentru alte operatiuni decat cele prevăzute poate avea ca efect aparția unor situatai periculoase.
5) Service
a) Scula electrica trebuie reparata de o persona calificata, folosind numai piese de schimb identice.
Astfel se asigura mentalirea sigurantei sculei electrice.
PRECAUTIE
Tineti copii si personeile inflme la distanta.
Atunci cánd nu este folosità, scula electrică trebuie depositata departe de zona de actiune a copilor si a personelor infirme.
AVERTISMENTE DE SIGURANTA GENERALE PENTRU OPERATIUNILE DE SLEFUIRE SAU TAIERE ABRAZIVA
a) Această sculă electrică este menită să functioneze ca polizor sau mașina de tăiat. Citiţi toate averismentele de siguranta, instructiunile, ilustratiile și specificățile furnizate cu această sculă electrică.
Nerespectarea tuturor instructiunilor de mai jos poate avea ca efect producerea de socuri electrice, incendii si/ sau vatakari grave.
b) Effectuarea operatiunilor cum ar fi sablarea, perierea cu perie de sarma 山 lustruirea nu sunt recomandate cu aceastacularelectrica.
Operatiunile care nu corespund cu modul de'utilizare al acesti scule electrice pot produce pericole sau vătamare corporală.
c) Nu utilizzatoi accessorii care nu sunt proiectate si recomandate in mod special de catre fabricant.
Doar pentru ca un accesoriu se potriveste cu scula electrica, nu garantazeaza operarea in siguranta.
d) Viteza nominală a accesoriului trebuie să fie cel puțin egală cu viteza maximă marcată pe scula electrică.
Accesorile care fonctioneza la viteza mai mare decat viteza nominala se pot rupe sau pot zbura de pe scula.
e) Diametrul extern Şi grosimea accesoriului dumneavoastr trebuie sā fie in limita capacitatei sculei electrice.
Accesoriile cu dimensiuni incorcete nu pot fi tinite sub supraveghere Sau control in mod adevat.
f) Montarea prin insrurubare a accesoriilor trebuie sa se potriveasca filetului arborelui polizorului. Pentru accesoriile montate cu bride, orifi ciul pentru accesoriu al axului trebuie sa se potriveasca diametrului de localizare al bridei.
Accesoriile care nu se potrivesc pieseler de montare ale sculei electrice vor functiona dezechilibrat, vor vibra excessiv si pot fi scapate de sub control.
g) Nu utilizati accessorii deteriorate. Inainte deutilizare, verificati fiecare accessoriu cum ar fi discurile abrazive, pentru a vedea dacă prezintă ciobiriși crapătur, platoul posterior pentru a vedea dacă prezintă crapătururi, rupturi sau uzura excesiva, peria de sarmă pentru a vedea dacă are fire libere sau crapate. Daca scula electrică sau un accessoriu a fost scâpat, verificatiși sa vedeti dacă prezintă daune sau instalati un accessoriu nedeteriorat.
După inspectareași instalarea unui accesoriu, positionati-va, dumneavoastrăși spectatorii, departe de planul accesoriului rotativși rulati scula electrică la viteza maxima in gol, tamp de un minut. In mod normal, accesoriile deteriorate se vor rupe in tampul acestui test.
h) Purati echipament de protectie personala. In functie de aplicatie,utilizati un scut pentru fata sau ochelari de protectie.Daca este cazul,purtati o masca contra prafului,casti de protectie,manusi si un sort capabil sa opreasca fragmentele mici abrazive sau ale elementului prelimucrat.
Protectia pentru ochi trebuie sa fie capabilă sa opreasca resturile aruncate de diferitele operatiuni. Masca contra prafului Sau masca respiratorié trebuie sa poata filtraparticulele generate de operatiunea dumneavoastră. Expunerea prelimungita la zgomote puternice pot duce la pierderea auzului.
i) Tineti spectatorii la o distanță sigură de zona de lucru. Oricina intră in zona de lucru trebuie sa poarte echipament de protectie personală.
Pot zbura fragmente din elementul prelucrat sau dintr-un accesoriu rupt si pot provoca rani, in zona immediata zonei de operare.
j) Tineti scula electrica de manerele izolate, atunci cand se executa o operatiune de taiere in care scula ar putea atinge cabluri ascunse sau propriul cablu.
Accesoriile de taiere care intrain contact cu un cablu, "sub tensiune" pot pune, sub tensiune" partile metalice descoperite si pot electrocuta operatorul.
k) Positionati cablul de alimentare la distanţă de accesoriiul rotativ.
Dacă pierdeti controlul, cablul de alimentare poate fi tăiat sau agatat si va poate trage mana tau brațul in accesorul rotativ.
I) Nu asezati niciodata scula electrica panacand accesoriln nu s-a oprit complet.
Accesoriul rotativ poate prinde suprafata 日 poate duce la scaparea de sub control a sculei electrice.
m) Nu rulati scula electrica CAT timo purati in lateral. Contactul accidental cu accesoriul rotativ v-arputea agata hainele,tragand accesoriul pe corpul dumneavoastra.
n) Curatai regulat orificile de ventilatie ale sculei eletrice.
Ventilatorul motorului va atrage praful in interiorul carcasei si acumularea excessiva de pulbere de metal poate produce pericole electrice.
o) Nu operati scula electrica langi materiale infl amabile.
Scanteile pot aprinde aceste materiale.
p) Nu utilizati accessorii care necessita agenti de racire lichizi.
Utilizarea apei sau a alterl lichide poate produce electrocutarea sau soc electric.
RECULUL ŞI AVERTISMENTELE AFERENTE
Reculul este o reactie brusca la un disc rotativ, platou posterior, perie sau alt accesori ciupit sau agatat. Ciupirea sau agatarea produce oprirea rapida a accesoriului rotativ, care la randin sau forteaza miscarea necontrolata a sculei electricne in directia opusa de rotire a accesoriului, in punctul de blocare.
Spre exemplu, dacă un disc abraziv este agătat sau ciupit de elementul prelimucrat, marginea ciupita a discului poate sapa in suprafata materialului, ducand la iesirea discului sau la lovire inapoi. Discul poate sari spre sau in directie opusă de operator, in functie de directia de miscare a discului in punctul de ciupire.
Discurile abrazive se pot rupe in aceste conditi.
Reculul este rezultatul utilizarii incorcete si/sau al procedurilor de operare sau condiilor incorcete si poate fi evitat daca sunt luate masurile adevate, conform celor de mai jos.
a) Mentineti o priză fermă pe scula electricăși poziptionati-va corporul și bratul pentru a rezista la fortele de recul. Utilizatiș manerul auxiliar, dacă există, pentru control maxim al reculului Sau al reactiei cupulului in timpul pornirii.
Operatorul poate controla reactiile la cuplu sau fortele de recul, dacă sunt luate masurile necessities.
b) Nu asezati帽子 länga accesorii rotativ.
Accesoriu poate recula pestemana dumneavoastr.
c) Nu va poziñonati corpul intr-o zona in care se va deplasa scula electrica, dacá are loc reculul.
Reculul va propulsa scula in directia opusa fata de miscarea discului, in punctul de agatare.
d) Fiti atenti candi lucrati la colturi, muchii ascutite etc. Evitati saltul si agatarea accesoriului.
Colturile, muchiile ascuţite sau salturile au tendinta de a agăta accesoriulși pot duce la pierderea controlului sau la recul.
e) Nu atasa i lamă de drujba, o lamă de sculptura pentru lemn sau o lamă de fierăstrău.
Aceste lame produc frevent recul ±b pierderea controlului.
AVERTISMENTE DE SIGURANTA SPECIFICE PENTRU OPERATIUNILE DE SLEFUIRE ŞI TAIERE ABRAZIVA
a) Utilizati doar tipurile de discuri recomandate pentru scula electrica si aparatoarea specifica projectorata pentru discul selectat.
Discurile care nu sunt proiectate pentru această sculă electrică nu pot fi protejate in mod adevatși nu sunt siure.
b) Suprafata de polizare a rotilor cu centrul scobit trebuie montata sub planul marginii aparatorii.
O roata montata necorespunzator care iese prin planul marginii aparatori nu poate fi protejata adefvat.
c) Aparatoarea trebuie sa fe prinsa temeinic pe scula electrica si pozitionata pentru siguranta maxima, astfel incat operatorul sa fe expus la o portiune minimă de disc.
Aparatoarea ajutla protejarea operatorulidefragmente rupte din roadad, de contactul accidental curoata si de scanteile care pot aprinde imbracamintea.
d) Discurile trebuie utilize doar pentru aplicatiile recomandate. Spre exemplu: nu siefui ci cu laterulul discului de taiere.
Discurile abrazive de taiere sunt proiectate pentru sfeuire periferica, fortele laterale aplicte acestor discuri pot duce la sfaramarea acestora.
e) Utilizati intotdeauna flanse cu márimea si forma corectă pentru discul selectat.
Flansele corecte sustin discul, reducand posibilitatea de rupere a acestuia. Flansele pentru discurile de taiere pot fi diferite de cele pentru discurile de slefuire.
f) Nu utilizati discuri uzate de la scule electrice mai mari.
Discurile proiectate pentru scule electrice mai mari nu sunt adecate pentru viteza mai mare a sculei electrice mici si pot explodes.
AVERTISMENTE SUPLIMENTARE DE SIGURANTA SPECIFICPE PENTRU OPERATIUNILE TAIERE ABRAZIVA
a) Nu „blocati“ discul de tãiere sau nu aplicati presiune excessiva. Nu incercati sã faceti o tãieturã excessiv de adâncă.
Fortarea discului creste sarcina si susceptibilitatea la răsucire sau blocare a discului in tăietura si la posibilitatea de recul sau rupere.
b) Nu poziptiona corpul in linie cu si in spatele discului rotativ.
Cand, in tampul operarii, discul se indepartează de corpul dumneavoastră, eventualul recul poate propulsa discul in miscareși scula electrică câtre dumneavoastră.
c) Când discul s-a blocat saç când intrerupeti o tãiere din orice motiv, opriti scula electricăși tineti-o nemiscata până când discul se oprește complet. Nu incercati niciodata să demontati discul de tãiere in temp ce este in mișcare, poate avea loc reculul.
Verificati sI luati masurile necessities prunu a elimina cauza blocarii discului.
d) Nu reliati operatiunea de taliere pe elementul prelucrat. Lasa di discul sa atinga viteza maxima si reliati taitura cu atentie.
Discul se poate bloca, se poate misca in sus sau poate recula dacă scula este pornită din nou in elementul prelimucrat.
e) Sustineti panourile sau orice element prelimucrat de dimensioniuni mari, pentru a reduce la minim riscul de ciupire si recul.
Elementele prelimucrate, mari, tind sa atarne sub propria greutate. Trebuie aplicate suporturi sub elementul prelimucrat, in apropierea liniei de taiere siaproape de marginea elementului pe ambele parti ale discului.
f) Fiti foarte atenti candi incercati sa faceti o,taietura buzunar" in pereti existenti sau in alte zone fara vizilitate.
Discul protuberant poate tajtavile de gaz sau de apa, fi rele electrice sau obiectele pot produce reculul.
INSTRUCTIONGenerale DE SIGURAN'TA PENTRU POLIZOARE
- Verificati ca viteza marcata pe disc sä fie egală cu sau mai mare decât viteza nominală de pe polizor;
- Asigurat-vá că dimensiunile discului sunt compatibile cu polizorul;
- Discurile abrazive vor fi stocate si manipulate cu grijă, in conformitate cu instruciunile producătorului;
- Inspectati discul de polizare inainte de'utilizare, nu Utilizati produse ciobite, crapate sau defecte;
- Asigurat-vá cà discurile montate sī varfurile sunt aplicate in conformitate cu instructiunile producatorului;
- Folosi amortizoare cand sunt furnizate impreunacu produsul abraziv si cand sunt necesare;
- Asigurat-vá cā produsul abraziv este montat corect sī stráns inainte de/utilizare sī rulati scula in gol temp de 30 de secunde intr-o poziţie sigură, opriti-o imediat dacă apar vibrata puternice sau detectati alte defeciuni. Daca apareeceaceastă problema, verificati scula pentru a determinina cauza;
- Dacă scula este dotata cu apăratoare, nu o utilizati niciodata fara aceasta;
- Atunci cänd utilizes o sculă cu disc abraziv pentru tăiere, asigurati-va că scoatei accesorii de proteție a roții standardși atăsati proteția de roata cu proteție lateră (vândută separat) (Fig. 4);
- Nu utilizati bucse reductoare sau adaptoare separate pentru a adapta discuri abrazive cu orifi cii mari;
- In cazul sculelor care necesita un disc cu orificiu filatat, asigurati-va ca filetul este destul de lung pentru a se potrivipe ax;
Verificati daca elementul prelimucrat este sustinut corect; - Nu utilizati discul de taiere pentru slefuire laterala;
- Asiguratvá cá scanteile produse in timpulutilizarii nu creeazapericole,ex.nu ating personane sau nu aprind substanté infl amabile;
Româna
- Asigurati-vá cã orificiile de ventilatie sunt libere cand lucrati in locati cu mult graf, dacã este nevoie sa curatai praful, mai intãi scoatei instrumentul din przyã (nu utilizati obiecte metalice) sivita di deteriorarea componentelor interne;
- Utilizati intotdeauna protectie pentru ochi si urechi. Trebuie purtate si alte echipamente de protectie personala, cum ar fi masca de praf, manusile, casca si sortul;
- Fiti atenti la discul care continua sa se roteasca si dupa ce scula a fost oprita.
AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA
- Asiguratvá cá sursa de curent ce urmeazá a fiutilizata este conformá cerintelor specifie pe placuţa produsului.
- Asigurat-vá cã intrerupatorul este in poziţia de INCHIS. Daca stecarul este conectat la przyă in timp ce intrerupatorul este in poziţia de DESCHIS, scula electrică va intra in functiune imediat, ceea ce ar putea produce un accident grav.
- Atunci cánd zona de lucru este departe de sursa de curent, folositi un prelimungitor de sectiune si capacitate nominală suficiente. Prelungitorul trebuie sa fie CAT mai scurt posibil.
- Asigurati-va cà discul central redus ce va fi utilizes este de tipul corect si nu prezinta crapaturi sa defecate ale suprafetei. Asigurati-va de asemenea cà discul central redus este montat corect si piulita este stransa temeinic.
- Confirmatu că butonul estedezactivat apăsändu-l dedouă Sau trei ori, inainte de a porni scula electrică.
- Pentru a prelungi viata sculei si pentru a asigura un finisaj de inaltă calitate, este importante sa nu suprasolicitateș masina, aplicandi prea multă presiune. In cazul majoritateș aplicatiilor, greutatea masinii este suficientă pentru o slefuire eficientă. Prea multă presiune va reduce viteza de rotatie, va produce o finisare inferioara a suprafetei si suprasolicitarea poate reduce durata de viata a masinii.
- Discul continua să se roteascași după ce scula a fost oprită.
După decuplarea maşinii, nu o asezati până când discul central redus nu s-a oprit complet. Această precautie va ajuta la prevenirea accidentelor graveși la reducerea cantitatii de praș și span aspirata de masina.
- Când masina nu este Utilizata, scoatei-odin przya.
- Aveti grijä sa decuplate scula si sa scoatei stecarul din priza, pentru a evita un accident grav, inaintea montarii si demontarii rotii centrale reduse.
10.RCD
Se recomanda folosirea constantă a unui intrerupător de proteție la curent rezidual, cu un curent rezidual nominal de 30mA sau mai puțin.
SIMPOLURI
AVERTISMENT
In cele ce urmeaz sunt prezentate simbolorile folosite pentru masina. Inainte de Utilizare, asigurati-va ca intelegei semnificata acestora.
| G10SQ2 / G12SQ2 / G13SQ2 Polizor unghiular | |
| Pentru a reduce riscul de accidente, utiliser trebuie săciteascămanualul de/utilizare. | |
| Purtauți înotidea proteție pentru ochi. |
| Numai pentru tările UE Nu aruncați această sculă electrică impreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente eletriceși electroniceși la IMPLEMENTARE acisteia în conformitate cu législațiile nationale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separatși duse la o unitate de reciclare compatibilă cu mediu Înconjurător. | |
| V Tensiune nominală | |
| ~ | Current alternative |
| P | Alimentare cu electricitate |
| n | Turație nominală |
| min-1 | Rotații tau turații pe minut |
| D | Diametru exterior disc |
| d | Diametru orifi ciu disc |
| t | Grosime disc |
| Viteză periferică | |
| kg | Greunate (Conform Procedure EPTA 01/2003) |
| I | Pornire |
| O | Oprière |
| Deconectați și stecărul de la priză | |
| ! | Avertisment |
| Instrument clasa II | |
ACCESORII STANDARD
Pe länga unitatea principala (1 unitate), pachetul contine si accesoriile enumerate mai jos.
(1) Cheie 1
(2) Maner lateral 1
(3)Disc cu centru deposat 1
Accesorile standard sunt supuse modificarilor fara notificare prealabila.
APLICATII
O Indepartarea Bavurilor si finisarea diferitelor tipuri de materiale si piese turnate din otel, bronz si aluminiu.
O Slefuirea sectiunilor sudate sau a sectiunilor taiate cu arzatorul de taiat.
Täirea betonului sintetic, a pietrei, a caramizilor, a marmurei si a materialelor similare.
SPECIFICATII
Specifications acstei masini sunt enumerate in tabelul de la pagina 120.
NOTA
Ca urmare a programului continuu de cercetare si dezvoltare derulat de HiKOKI, prezentele specificazioni pot fi modificare fara notificare prealabila.
ASAMBLARE SI OPERARE
| Actiune Figura Page | ||
| Aplicarea Şi ajustarea apărătorii pentru disc | 1 121 | |
| Aplicarea@mannerului lateral 2 121 | ||
| Asamblarea discului central redus 3 122 | ||
| Asamblarea discului de tăiere Şi a protectiei discului*1 | 4 122 | |
| Asamblarea discului diamantat Şi a protectiei discului*1 | 5 122 | |
| Utilizarea intrerupătorului 6 122 | ||
| Unghi de silefuire Şi metodă de silefuire | 7 123 | |
| Selectarea accesoriilor - 124 | ||
*1 Optional
INTRETINERE SI VERIFICARE
1. Inspectarea discului central redus
Asigurat-va ca roata centrala redusa nu prezinta crapaturi si defe cate ale suprafetei.
2. Inspectarea suruburilor de asamblare
Inspectatu cu regularitate toate suruburile de asamblare si asigurati-va ca sunt fixate corespunzator. Daca exista suruburi care nu sunt fixe, fixa-ile imediat. Nerespectarea avertismentului poate duce la riscuri serioase.
3. Inspectarea periilor de carbune
Pentru siguranta continua protectsia impotrivale electrocutarii, inspectarea periilor de carbune si inlocuirea acesstora, pentru această sculă, trebuie facută DOAR de câtre o UNITATE SERVICE AUTORIZATA DE HiKOKI.
4. Inlocuirea cablului de alimentare
Dacă trebuie inlocuit cablul de alimentare, acest lucru trebuie făcut de Centrul de Service autorizat de HiKOKI, pentru a evita pericolele.
5. Intretinerea motorului
AVERTISMENT
Puratai intotdeauna ochelari de protectie si masti de praf atunci cand suflatai aer prin orificiul de ventilare al capacului spate folosind un pistol cu aer etc.
Nerespectarea acestei precautii poate rezulta in inhalarea prafului Sau patrunderea acestua in ochi.
Bobina motorului este componenta principala a sculei electrice. Aveci grijsa nu deterioratori bobina si/sau sa nu o udati cu ulei Sau apa.
NOTÅ
La finalizarea lucrului, suflatai aer uscat prin orificiul de ventilare al capacului spate folosind un pistol cu aer etc. in temp ce motorul se roteste in gol. Această actiene permite eliminarea murdariei si a prafului acumulate. Accumularea murdariei si prafului in motor poate conducie la defeciuni.
PRECAUTIE
Pe durata folosirii si a operatiunilor de intretnere a masinii trebuie respectate reglementarile si standardele nationale privind securitatea.
GARANTIE
Garantam sculele electrice HiKOKI in conformitate cu reglementarile statutare/specifice tarii. Aceastagarantie nu acopera defelecte sau daunelie provocate deutilizarea necoresponzatoare, abuz sau de uzura si deteriorarea normale. In cazul in care avei reclamati, va rugam sa trimiteti scula electrica nedemontata, impreunacu CERTIFICATUL DE GARANTIE care se gaseste la finalul prezentelor Instructiuni deutilizare, la o unitate service autorizata de HiKOKI.
Informatii privind nivalul de zgomot transmis prin aer si nivalul de vibrati
Valorile masurate au fost determinate in conformitate cu EN60745 si sunt declarate conforme cu ISO 4871.
Nivelul tipic al puterii sonore ponderate A: 97,5 dB (A).
Nivelul masurat al presiunii sonore ponderate A:86,5 dB (A). Incertitudine K:3 dB (A).
Valorile totale ale vibrateilor (suma vectoriala pe celei axe) au fost stabilite in conformitate cu EN60745.
Slefuirea suprafetelor:
Valoarea emisiei de vibrati a_h , A G = 10.7 m/s^2
Valoarea totală declarata a vibratiei a fost măsurata in conformitate cu o metodă de testare standardși poate fi utilizata pentru compararea unei scule cu altele.
Mai poate fiutilizata pentru o evaluare preliminaraa expunerii.
AVERTISMENT
Emisia de vibrata in timpul folosirii effective a sculei electriche poate diferi de valorile declarate, in functie modul de utilizezate a sculei.
- Identificatu măsuri de siguranta ce trebuie luate pentru protejarea operatoruluiși care sunt bazate pe estimarea expunerii, în condiții reale de'utilizare (tinând seama de toate componentele ciclului de/utilizare, cum ar fi timul necesar opririi sculeiși timul de functiòncare supplementar la pornirea sculei).
NOTA
Ca urmare a programului continuù de cercetareșidezvoltarederulat de HiKOKI, prezentele specificaţii pot fi modificatefarà notificare prealabilă.
SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRICNA ORODJA
OPOZORILO
Preberite vsa varnostna opororila in navodila.
