G 10SQ2 - Električna kotna brusilka HiKOKI - Brezplačna navodila za uporabo

Vrsta izdelka	Kotni brusilnik
Znamka	HiKOKI
Model	G 10SQ2
Premer brusilne plošče	100 mm
Hitrost v prostem teku	11 000 min⁻¹
Absorbirana moč	720 W
Nazivna napetost	230 V ~
Frekvenca	50/60 Hz
Teža (po EPTA 01/2003)	1,6 kg
Glavne funkcije	Brušenje, rezanje, rezanje betona/kamna/opeke
Zaščita	Nastavljiv zaščitni pokrov, protivibracijski stranski ročaj
Vzdrževanje	Redno čiščenje prezračevalnih odprtin, pregled ogljikovih ščetk
Nadomestni deli	Ojačane brusne plošče z zamaknjenim pestom, prirobnice, zatezna matica, ključ
Popravljivost	Popravilo v pooblaščenem servisu HiKOKI, uporaba originalnih delov
Priloženi dodatki	Ključ, stranski ročaj, ojačana brusna plošča z zamaknjenim pestom
Obvezna varnostna oprema	Zaščitna očala, zaščita sluha, protiprašna maska
Standardi	EN60745, ISO 4871
Raven hrupa (LpA)	86,5 dB(A) (negotovost K=3 dB)
Vibracije (brušenje)	10,7 m/s² (negotovost K=1,5 m/s²)
Napajanje	Omrežje s priključnim kablom

Pogosto zastavljena vprašanja - G 10SQ2 HiKOKI

Kako namestiti in nastaviti zaščitni pokrov?

Pritrdite zaščitni pokrov tako, da poravnate zareze, nato ga zavrtite, da se zaklene. Prilagodite smer, da zaščitite upravljavca pred iskrami in ostanki. Glejte Slika 1 v priročniku.

Kakšen je postopek za zamenjavo brusne plošče?

Izvlecite orodje iz električnega omrežja. Pritisnite gumb za blokiranje vretena. S priloženim ključem popustite matico. Zamenjajte brusno ploščo, nato trdno privijte matico. Pred zagonom preverite privitost.

Katere dodatke lahko uporabljam s tem brusilnikom?

Uporabljajte samo ojačane brusne plošče z zamaknjenim pestom premera 100 mm, diamantne rezalne plošče ali kovinske ščetke. Upoštevajte največjo hitrost, navedeno na orodju (11 000 min⁻¹).

Kako se izogniti povratnim udarcem (kickback)?

Trdno držite stranski ročaj. Ne pritiskajte brusne plošče v material. Izogibajte se vogalom ali ostrim robovom. Če se brusna plošča zagozdi, takoj spustite stikalo in počakajte, da se popolnoma ustavi.

Kakšna je hitrost vrtenja orodja?

Hitrost v prostem teku je 11 000 obratov na minuto. Delovna hitrost se lahko razlikuje glede na obremenitev.

Ali lahko brusilnik uporabljam za poliranje?

Ne. Priročnik odsvetuje poliranje s tem orodjem. Uporabite dodatke, posebej zasnovane za poliranje na drugih primernih strojih.

Kako vzdrževati ogljikove ščetke?

Ogljikove ščetke mora pregledovati in zamenjati samo pooblaščeni servis HiKOKI. Prekomerna obraba lahko poškoduje motor.

Kaj storiti, če se orodje ne zažene?

Preverite, ali je kabel vključen v omrežje in ali okvareni diferenčni zaščitni stikalo (RCD) ni sproženo. Če težava ostaja, se obrnite na pooblaščen servis. Ne poskušajte popraviti sami.

Katera osebna zaščitna oprema je priporočljiva?

Vedno nosite zaščitna očala, protiprašno masko, zaščito sluha, rokavice in trpežen predpasnik. Ostanki in iskre lahko povzročijo resne poškodbe.

Kje najdem nadomestne dele za ta model?

Obrnite se na pooblaščeni servis HiKOKI ali si oglejte seznam priporočenih dodatkov na strani 124 priročnika. Za varnost uporabljajte izključno originalne dele.

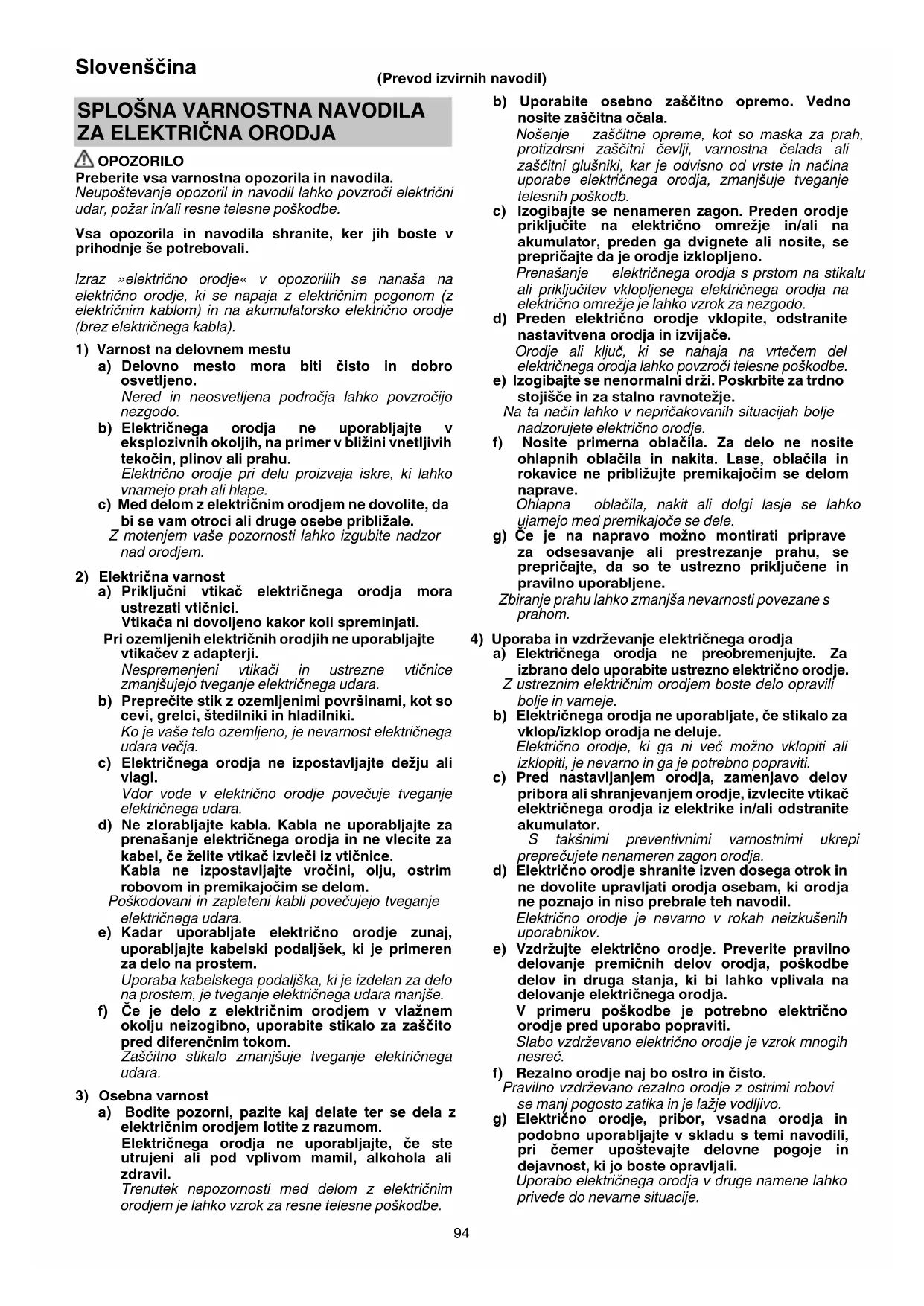

NAVODILA ZA UPORABO G 10SQ2 HiKOKI

Neuostoovanje opozoril in navodil lahko povzroci elektrichi udar, požar in/ali resne telesne poskodbe.

Vsa opozorila in navodila shranite, ker jih boste v prihodnje se potrebovali.

Izraz *elektricno orodjev opozorilih se nana sa na elektricno orodje, ki se napaja z elektricnim pigeonom (z elektricnim kablom) in na akumulatorsko elektricno orodje (brez elektricnegakabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti cisto in dobro osvetljeno.

Nered in neosvetljena področja lahko povzroćijnezhgodo.

b) Elektricnega orodja ne uporabljaje v eksplozivnih okoljih, na primer v blizini vnetljivih tekocin, plinov ali prahu.

Elektricno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape.

c) Med delom z elektricnim orodjem ne dovolite, da bi se vam otroci ali druge osebe priblizale.

Z motenjem vase pozornosti lahko izgubite nadzor nad orodjem.

2) Elektricna varnost

a) Prikljuci vtikač elektrichega orodja mora ustrezati vtčnici.

Pri ozemljenih elektrichnih orodjih ne uporabljaje vtikačev z adapterji.

Nespremenjeni vtikaci in ustrezne vtichnice
zmanjsujujo tveganje elektrichega udara.

b) Preprecite stik z ozemljenimi povrsinami, kot so cevi, grelci, stedilniki in hladilniki.

Ko je vase telo ozemljeno, je nevarnost elektricnega udara vecja.

c) Elektricega orodja ne izpostavlajte dezju ali vlagi.

Vdor vode v elektricno orodje povecuje tveganje elektricnega udara.

d) Ne zlorabljaje kabra. Kabla ne uporabljate za prenašanje elektricnega orodja in ne volecite za kabel, ce zeilite vtikač izvleči iz vtičnice.

Kabla ne izpostavljaje vročini, olju, ostrim robovom in premikajocim se delom.

Poskodovani in zapleteni kabli povečujejo tveganje elektrichega udara.

e) Kadar uporabljate elektricno orodje zunaj, uporabljaje kabelski podaljsek, ki je primeren za delo na prostem.

Uporaba kabelskega podaljska, ki je izdelan za delona prostem, je tveganje elektricnega udara manjse.

f) Ce je delo z elektricim orodjem v vraznem okolju neizogibno, uporabite stikalo za zašcitopred diferencnim tokom.

Zaščitno stikalo zmanjsuje tveganje elektricnega udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom.

Elektricnega orodja ne uporablijajte, ce ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z elektricnim orodjem je lahko vzrok za resne telesne poskodbe.

b) Uporabite osebno zašcitno opremo. Vedno nosite zašcitna očala.
Nosenje zašcitne opreme, kot so maska za prah, protizdrsni zašcitni cevlji, varnostna celada ali zašcitni glusniki, kar je odvisno od vrste in naćina uporabe elektricnega orodja, zmanjsuje tveganje telesnih poskodb.
c) Izogibajte se nenameren zagon. Preden orodje priključite na elektricno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno.
Prenašanje elektricnega orodja s prstom na stikalu ali priklučitev vklopljenega elektricnega orodja na elektricno omrežje je lahko vzrok za nezgodo.
d) Preden elektrico orodje vklopite, odstranite nastavitvena orodja in izvijace.
Orodje ali kluč, ki se nahaja na vrtečem del elektricnega orodja lahko povzroči telesne poskodbe.
e) Izogibajte se nenormalni drzi. Poskrbite za trdno stojisce in za stalno ravnotezie.
Na ta nacin lahko v nepričakovanih situacijah bolje nadzorujete elektricno orodje.
f) Nosite primerna oblačila. Za delo ne nosite ohlapnih oblačila in nakita. Lase, oblačila in rokavice ne priblžujte premikajocim se delom naprave.
Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premikajće se dele.
g) Ce je na napravo mozno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno prikljucene in pravilno uporabljene.

Zbiranje prahu lahko zmanjsa nevarosti povezane s prahom.

4) Uporaba in vzdřevanje elektricnega orodja

a) Elektricnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno elektricno orodje.

Z ustreznim elektrichnim orodjem boste delo opravili bolje in varneje.

b) Elektricnega orodja ne uporabljate, ce stikalo za vklop/izklop orodja ne deluje.

Elektricno orodje, ki ga ni vec mozno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.

c) Pred nastavljanjem orodja, zamenjavo delov pribora ali shranjevanjem orodje, izvlecite vtikač elektricnega orodja iz elektrike in/ali odstranite akumulator.

S taksnimi preventivnimi varnostnimi ukrepi preprecujete nenameren zagon orodja.

d) Elektricno orodje shranite izven dosegao otrok in ne dovolite upravljati orodja osebam, ki orodjane poznajo in niso prebrale teh navodil.

Elektricno orodje je nevarno v rokah neizkušenih uporabnikov.

e) Vzdržujte elektricno orodje. Preverite pravilno delovanje premichnih delov orodja, poskodbe delov in druga stanja, ki bi lahko vplivala na delovanje elektricnega orodja.

V primeru poskodbe je potrebno elektricno orodje pred uporabo popraviti.

Slabo vzdřevano elektricno orodje je vzrok mnogih nesrc.

f) Rezalno orodje naj bo ostro in cisto.

Pravilno vzdhrzevano rezalno orodje z ostrimi robovisi manj pogosto zatika in je lazie vodljivo.

g) Elektricno orodje, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili, pri cemer upostevajte delovne pogoje in dejavnost, ki jo boste opravljali.

Uporabo elektricega orodja v druge namene lahko privede do nevarne situacione.

5) Servisiranje

a) Elektricno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele.

Na ta nacin se ohrani varnost elektricnega orodja.

VARNOSTNI UKREP

Preprečite dostop otrokom in neusposobljenim osebam.
Kadar orodja ne uporabljate ga shranite izven dosegao trok in neusposobljenih oseb.

VARNOSTNA OPOZORILA ZNACILNA ZA BRUSENJE ALI REZANJE

a) To elektricno orodje se lahko uporablja za bruşanje ali za rezanje. Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifi kacije, ki so prilozena orodju.

Neupostevanje vseh spodaj navedenih navodil lahko pouzroci elektrichi udar, pozar in/ali resne telesne poskodbe.

b) To elektricno orodje ni primerno za brusenje z brusnim papirjem, za brusenje z zično šćetko ali poliranje.

Uporaba orodja za namene, za katere ni bilo izdelano, lahko povzroci nevarnost ali telesne poškodbe.

c) Ne uporabljaje pribora, ki ga ni izdelal in priporocil proizvajalec orodja.

Dejstvo, da lahko priključek namestite na vase orodje, še ne zagotavlja varne uporabe.

d) Hitrost prikljucka mora biti enaka maksimalni hitrosti označeni na elektricnem orodju.

Priključki, ki se vrtijo hitreje kot je dovoljeno se lahko zlomijo in odletijo.

e) Zunanji premer in debelina vasega priključka mora biti znotraj zmožnosti vasega elektricega orodja.

Prikljuche nepravilne velikosti ni mogoce ustrezno zavarovati in nadzorovati.

f) Navojni nastavek priključkov se mora natančno prilegati navoju brusilnega vretena. Pri priključikh, ki jih namestite s pomocjo prirobnice, se mora premer luknjé osi na priključku prilegati premeru prijemala prirobnice.

Priključki, ki se ne prerigajo pritrdilnemu priboru na elektricnem orodju, se vrtijo neenakomerno, močno vibriraju in lahko povzročijo izgubo nadzora.

g) Ne uporabljajte poskodovanih priključkov. Pred vsako uporabo pregleje priključek kot so brusilni koluti, ce so morda odkruseni ali počeni, brusilni krožnik, ce ima razpoke ali je močno obrabljen,Žicno šcetko, ce ima zrahljane ali zlomljeneŽice. Ce elektricno orodje ali priključek pade na tla poglejte, ce ima poskodbe ali namestite neposkodovan priključek. Po pregledu in namestitvi priključka se ne zadržujte v ravnini vrtečega priključka, kar velja tudi za druge osebe v blizini in pustite delovati orodje eno minuto pri njavecjem stevilu vrtljajev.

Poškodovani priključki se obicajno v tem Času zlomijo.

h) Nosite zašcitno opremo. Glede na uporabo nosite vizir, zašcitno za oci ali zašcitna očala. Po potrebinosite zašcitno masko za prah, glusnike, rokavice in delovni predpasnik, ki vas bo zavaroval pred manjsimi delci materiala, ki nastanejo pri brusenju.

Zaščita za oči vas mora zavarovati pred letecimi delci, ki nastanejo pri razlicnih vrstah uporabe. Zašcitna maska proti prahu ali dihalna maska mora fi litirati delce, ki nastanejo pri uporabi. Predolgo izpostavljanje glasnemu hrupu lahko povzroči izgubo sluha.

i) Druge osebe naj bodo na varni razdalji od delovnega mesta. Vsak, ki vstopi v delovno obmocje mora nositi zašcitno opremo.

Delci materiala ali zlomljena propriklučka lahko odletijo in povzročijo poskodbe tudi izven neposrednega delovnega območja.

j) Pri delu, kjer bi lahko vsadno orodje prislo v stik s skritimi napeljavami ali lastnim omreznim kablom, drzite orodje le za izolirane rocaje.
Stik z vodnikom pod napetostjo lahko prenese napetost na izpostavljene kovinske dele elektricnega orodja in povzroci elektrici udar.
k) Omrežni kabel namestite vstran od vrtečega priključka.
Pri izgubi nadzora lahko orodje prereze ali zagrabi omrežni kabel, vaša roka pa zaide v vrteč priključek.
I) Orodja nikoli ne odlagaje dokler se priključek popolnoma ne ustavi.
Vrteč prikjuček lahko pride v stik s podlago, zaradi Česar lahko izgubité nadzor nad orodjem.
m) Orodja ne vključujte med prenašanjem.
Vrtec prikljucek lahko zaradi nakljucnega stika zagrabi vase oblacilo in se zavrtva vase telo.
n) Redno cistite prezracevalne reze elektricnega orodja. Ventilator motorja bo v ohisje povlekel prah in velika količina kovinskega prahu lahko povzroci nevarnost elektricnega udara.
o) Elektricnega orodja ne uporabljajte v blizini vnetljivih materialov.
Iskre lahko vnamejo te materiale.
p) Ne uporabljajte priključkov, ki za hlajenje potrebujujo tekocino.
Uporaba vode ali druge tekocine lahko povzroci elektrichi udar.

POVRATNI UDAREC IN USTREZNA OPOZORILA

Povratni udarec je nenadna reakcija, ki nastane zaradi zagozdenja ali blokiranja brusilnega koluta, brusilnega kroznika,Žične ščetke ali drugih priključkov. Zagozdenje ali blokiranje povzroci takojsnjo ustavitev vrtečega priključka, zaradi cesar se nenadzorovano elektricno orodje pospešeno premakne v nasprotno smer vrtenja priključka.

Na primer, ce se brusilni kolut zagozdi ali zablokira v obdelovancu, se lahko rob brusilnega koluta, ki se nahaja v obdelovancu, zakopa v povrsino obdelovanca, zaradi cesar se kolut premakne iz obdelovanca ali ga vrze nazaj. Brusilni kolut se lahko premakne v smeri proti uporabniku ali proc od njega, odvisno od smeri vrtenja koluta ob trenutku zagozdenja.

Brusilni koluti se lahko v teh pogojih tudi zlomijo.

Povratni udarec je posledica pomanjkljive in/ali nepravilne uporabe elektricnega orodja, kateremu se lahko izognete z ustreznimi previdnostimi ukrepi, ki so navedeni v nadaljevanju.

a) Ohranite trden prijem na elektrichem orodju in premaknite telo in roke tak, da boste lahko zadrzali silo povratnega udarca. Ce je na voljo, vedno uporabljajte dodatni rocaj za popoln nadzor nad povratnim udarcem ali reakcijo navora ob zagonu orodja.
Uporabnik lahko nadzira reakcije navora ali sile povratnega udarca z ustreznimi previdnostimi ukrepi.
b) Z roko nikoli ne segajte v blizino vrtecega priključka. Pri povratnem udarcu laho gre priključek Čez vašo roko.
c) S telesom se ne priblizujte območju v kateregase lahko, v primeru povratnega udarca, premakne elektricno orodje.
Povratni udarec bo potisnil orodje v nasprotno smer vrtenja koluta na mestu blokiranja.
d) Pri delu v kotih, na ostrih robovih itn. bodite izredno previdni. Preprecite, da bi priključek odskočil ali se zagozdil.

Slovenscina

Vrtec priključek se v kotih, na ostrih robovih ali Če odskoči zlahka zagozdi, kar lahko povzroči izgubo nadzora ali povratni udarec.

e) Ne uporabljaje verizno lesorezno rezilo ali nazobcan zagin list.

Taksna rezila lahko pogosto povzrocijo povratni udarec ali izgubo nadzora.

VARNOSTNA OPOZORILA ZABRUŠENJE IN REZANJE

a) Uporabljaje samo brusilne kolute, ki so priporoceni za vase elektricno orodje in zašcitniPokrov posebej izdelan za te brusile kolute.

Brusilni koluti, ki niso izdelani za vase elektricno orodje ne morejo biti ustrezno zavarovani in so zato nevarmi.

b) Kolenaste brusilne plošće morate namestiti tako, da njihova brusilna povrsina ne bo segala Čez rob zašcitnegaPokrova.

Nepravilno namescene brusilne ploche, ki sega cz rob zašcitnegapokrova, ni mogoce zadostno zavarovati.

c) ZašcitniPokrov mora biti varno pritrjen na elektricno orodje in namesčen za maksimalno varnost, tak do se proti uporabniku vidi Čim manj brusilnega koluta.

ZaščitniPokrov pomaga zaščitiuti uporabnika pred drobci, nakljucnim stikom z brusilno plošco ter iskricami, ki lahko vnamejo obleko.

d) Brusilni kolut uporabljaje le za priporoceno uporabo. Na primer: ne brusite s stransko ploskvijo rezalne plošće.

Rezalne plošće so namenjene za periferno bruseni in pri bočnem delovanju sil na kolut se lahko ta zlomi.

e) Za izbrani kolut vedno uporabljaje neposkodovane vpenjalne prirobnice ustrezne velikosti in oblike.

Ustrezne vpenjalne prirobnice podpirajo kolut in zmanjsujujo nevarnost, da bi se kolut zlomil. Prirobnice za rezalne plošće se lahko razlikujujo od prirobnic za brusilne kolute.

f) Za večja elektricka orodja ne uporabljajteOCRabljenih brusilnih kolutov.

Brusilni koluti za vecja elektricna orodja niso primerni za vecje stevilo vrtljajev, s katerimi delujejo manjsa elektricna orodja, zaradi cesar se lahko zlomijo.

DODATNA VARNOSTNA OPOZORILA ZA REZANJE

a) Izogibajte se «zagozdenju« rezalne plošće ali premočnemu pritiskanju na obdelovanec. Ne delajte pretirano globokih rezov.

Preobremenitev rezalne plošće poveča dovzetnost za zatikanje ali blokiranje plošće v rezu in tem tudi možnost povratnega udarca ali zloma rezalne plošće.

Ko se rezalna plošča pri uporabi premika stran od vas, lahko v primeru povratnega udarca elektricno orodje in vrteča plošča odletita naravnost v vas.

c) Pri zagozditvi rezalne plošće ali pri prekinitvi reza iz katerega koli razloga, izklopite orodje in ga držite negibno dokler se plošca popolnama ne ustavi. Rezalne plošće nikoli ne poskusajte odstraniti iz reza, medtem ko se ta še vrti, saj lahko pride do povratnega udarca.

Ugotovite in odstranite vzrok zagozdenja.

d) Dokler se orodje nahaja v obdelovancu ga ne smete ponovno vklopiti. Pocakajte, da rezalna plošca doseze polno hitrost in šele potem previdno nadalujte z rezanjem.

Pri ponovnem vklopu orodja v obdelovancu se lahko rezalna plošča zagozdi, skovi iz obdelovanca ali povzroči povratni udarec.

e) Plošće ali večje obdelovance ustrezno podprite, da zmanjsate tveganje zagozdenja ali povratnega udarca.
Večji obdelovanci se lahko zaradi lastne teže upognejo. Obdelovanec podprite v blizini reza in na robu na obeh straneh rezalne plošće.
f) Pri «rezanju Žepov« v obstojće stene ali druga skrita področja bodite zelo previdni.
Prodirajoca plošca lahko prereze plinske ali vodovodne cevi, elektricno napeljavo ali predmete, ki lahko povzroćijo povratni udarec.

SPLOŠNA VARNOSTNA NAVODILA ZA BRUSILNIKE

• Preverite, da je hitrost na kolutu enaka ali vecja od označene hitrosti na brusilniku;
• Prepricajte se, da mere koluta ustrezajo brusilniku;
• Brusilne kolute shranjujte in z njimi ravnajte v skladu z navodili proizvajalca;
  Pred uporabo preglejte brusilni kolut in ne uporabljaje okruşenih, počenih ali drugače poskodovanih izdelkov;
• Prepričajte se, da so koluti in konice nameščeni v skladu z navodili proizvajalca;
• Uporabljaje pritezne podlozke v kolikor so prilozene brusilnemu izdelku in kadar jih potrebujete;
  Pred uporabo se prepricajte, da je izdelek za brusenje pravilno namescen in pritrjen ter orodje pustite delovati brez obremenitve v varnem nacinu za 30 sekund. V kolikor obcutite moe nevibracije ali ce opazite poskodbe, orodje takoj izklopite. Ce se to zgodi, preglejte orodje in ugotovite vzrok;
• Ce je orodje opremljeno z zašcitnimPokrovom, ga nikoli ne uporabljaite brezPokrova;
• Ko uporabljate brusilni rezalni kolut, pazite, da boste odstranili obicajen dodatek zašcite koles in namestili zašcito s stransko zašcito (v prodaji posebej) (Skica. 4);
• Ne uporabljaje posebnih puš ali adapterjev za prilagoditev brusilnih kolutov z veliko luknjó;
• Za orodja na katera bodo namesceni koluti z navojnimi luknjami se prepričajte, da je navoj koluta dovolj dolg, da sprejme dolžino gredi;
• Preverite ali je obdelovanec ustrezno podprt;
• Rezalne plošće ne uporabljaje za stransko brusanje;
• Prepreciete, da bi iskre, ki nastanejo ob uporabi povzroci nevarnost npr. da zadenejo osebe ali vnamejo vnetljive snovi;
• Zagotovite, da so prezracevalne reze vedno ciste, ko delate v prasnih razmerah; ce bi bilo potrebno ocistiti prah, najprej izključite orodje iz napetosti (uporabite nekovinske predmete) in pazite, da ne poskodujete notranjih delov;
• Vedno uporabljaje zašcitno za oči in ušesa. Uporabljaje tudi drugo zašcitno opremo kot so maska za prah, rokavice, Čelada in predpasnik;
• Bodite pozorni na kolut, ki se še vedno vrti, potem ko izkljucite orodje.

1. Prepričajte se, da se vir elektríne napetosti ujema za zahnevami na imenski plošćići elektrína gre orodja.
2. Prepricajte se, da je stikalo za vklop/izklop izklopljeno. Ce je vtikač priklopljen v vticnico, medtem ko je stikalo za vklop/izklop vklopljeno, bo elektricno orodje takoj začelo delovati in lahko povzroci nasrećo.

3. Ce je delovno mesto oddaljeno od vira napetosti uporabite kabelski podaljsek s primerno debelino in zmoznostjo. Kabelski podaljsek mora biti dovolj kratek.

4. Prepricajte se, da je glavni kolut, ki ga boste uporabljali pravilnega tipa in brez razpok ali povrsinskih poskodb. Prav takse prepricajte, da je osrednji kolut ustrezno namescen in da je matica dobro pritrjena.

5. Preden vklopite orodje se prepričajte, da se izbirna tipkani zaskocila takto, da pritsnite nano dva ali trikrat.
6. Da bi podaljšali ziviljenjsko dobo orodja in zagotovili ustrezno delovanje je pomembno, da orodja ne preobremenite s premočnim pritiskom. V vecini primerov je teža samega orodja dovolj za učinkovito bruşenje. Prevelik pritisk bo zmanjsal hitrost vrtenja, poslabšal zakljucek povrsine in povzročil preobremenitev, ki lahko zmanjsa ziviljenjsko dobo orodja.
7. Kolut se po izklopu orodja še zmeraj vrti.

Ko orodje izklopite ga ne odlagajte dokler se brusilni kolut popolnama ne ustavi. S tem ukrepom ne boste le prepreci ili poskodb, temvec tudi zmanjsali kolicino prahu in odkruskov, ki se vsesajo v orodje.

1. Ko orodja ne uporabljate mora biti to izključeno iz vira napetosti.
2. Da bi se izognili resnim poškodbam se pred nameščanjem in odstranitvijo osrednjega koluta prepričajte, da je stikalo izklopljeno ter da se vtikač ne nahaja v vticnici.
3. Stikalo na diferencni tok Priporočena je stalna uporaba stikala za diferencni tok z diferencnim tokom 30 mA ali manj.

SIMBOLI

OPOZORILO

V nadaljevanju so prikazani symboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete.

G10SQ2 / G12SQ2 / G13SQ2 Kotni brusilnik
Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila.
Vedno nosite zaščitna očala.
Samo za države EU Električnih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2012/19/EU o odpadni elektrčni in elektronski opremi in njeni urensniciti v skladu z nacionalnim pravom se morajo elektrčna orodja, ki so dosegla živiljenjsko dobo ločeno zbirati in okolju prijazno reciklarati.
V Ocenjena napetost
~	Izmenični tok
P	Vhodna moč
n	Nazivna hitrost
min-1 Št. vrtljajev ali obratov na min
D Zunanji premer koluta
d Premer luknjé koluta
t Deblina koluta
Periferna hitrost
Teža (Glede na postopek EPTA 01/2003)
Stikalo za vklop

O	Stikalo za izklop
	Izvlecite vtikač iz vtičnice
	Opozorilo
	Orodje razreda II

STANDARDNA PRIBOR

Zraven glavnega orodja (1 orodje) vsebuje paket pribor, ki je našet spodaj.

(1)Ključ. 1
(2) Stranski ročaj 1
(3) Izbočena brusilna plošča 1

Standardni pribor se lahko spremeni brez obvestila.

UPORABA

O Odstranjevanje zakljucha odlitkov in zakljucha dela pri različnih vrstah jekla, brona in aluminijevih materialov ter odlitkov.
O Bruşenje zvarjenih delov ali delov, ki so bili rezani s plamenskim gorilnikom.
Za rezanje sintetičnega betona, kamna, zidaka, marmorja in podobnih materialov.

SPECIFIKACije

Specifi kaci te naprave so na stete vseznamu na strani 120.

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifikacije lahko spremenijo brez predhodnega obvestila.

NAMESTITEV IN DELOVANJE

Dejanje	Slika	Stran
Nameščanje in nastavljanje zašcitnegaPokrova.	1	121
Pritrditev stranskega ročaja	2	121
Nameščanje osrednjega koluta.	3	122
Nameščanje rezalnegа koluta in varovala koluta*1	4	122
Montaža diamantnega kolesa in varovala kolesa*1	5	122
Delovanje stikal	6	122
Kot in način brusenja	7	123
Izbor pribora	—	124

*1 Neobvezno

VZDRŽEVANJE IN PREGLEDOVANJE

1. Pregled osrednjega koluta

Prepricajte se, da na osrednjem kolutu ni razpok ali povrsinskih poskodb.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrijeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Ce tega ne storite lahko pride do resne nevarnosti.

3. Pregled ogljene ščetke

Za va so varnost in zašcito pred elektrčim udarom lahko ogljikove šcěte na tem orodju pregleduje in zamenja LE POOBLASÇEN SERVIS HiKOKI.

4. Menjava napajalega kabla

Ce je potrebna menjava napajalnega kabla, mora to storiti pooblascen HiKOKI servis, da preprecite tveganje poskodb.

5. Vzdrževanje motorja

OPOZORILO

Vedno nosite zašcitna očala in zašcitno masko proti prahu, ko izpihujete zrak iz odprtine za zrak na zadnjemPokrovu s pomoćjo pnevatske pistole.

Ce tegane upostevate,lahko vdirhnete izpihani prah ali pa ta pride v vase oci.

Zračniki motorja so »src« elektrickne naprave. Pri uporabi bodite pozorni, da se zračnik ne poskoduje in/ali zmoči z oljem ali vodo.

OPOMBA

Ko koncate z delom, izpihnite zrak brez vlage iz odprtine za zrak na zadnjemPokrovu s pomojo pnevmatske pistole, medtem ko motor obratuje v prostem teku. To je učinkovit način za odstranjevanje kakrsne koli umazanje in prahu, ki se nabereta v notranjosti motorja in lahko povzroćita okvara.

POZOR

Pri uporabi in vzdhrzevanju elektricnih orodjih je treba upoševati varnostne urede in standarde, ki so dolocene za vsako državo.

GARANCIJA

Garantiramo za HiKOKI elektricna orodja v skladu z ustavno/državno veljavnimi uredbami. Garancija ne zajema napak ali poskodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe posljite sestavljeno elektricno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblasčeni servis HiKOKI.

Informacije o hrupu in vibracijah

Izmerjene vrednosti so bile dolocene glede na EN60745 in navedene v skladu z ISO 4871.

A tipicno vrednoten nivo jakosti hrupa: 97,5 dB (A).

A tipicno vrednoten nivo zvochnega tlaka: 86,5 dB (A).

Obvezna uporaba glusnikov.

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN60745.

Bruşenje povrsin:

Vrednost emisije vibracij a_h AG = 10.7 m/s^2

Nezanesljivost K = 1,5m / s2

Skupna vrednost vibracij je bila merjena v skladu s standardno testno metod in se lahko uporablja za primerjavo enega orodja z drugim.

Uporablja se Iahko tudi kot prvotna ocenitev izpostavljenosti.

OPOZORILO

O Emisija vibracij med dejansko uporabo elektricnega orodja se lahko razlikuje od navedene vrednosti, gledna naacin uporabe orodja.
Prepoznajte varmostne ukrepe za zašcito uporabnika, ki temelijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upostevanjem vseh delov obratovalnegac ciklusa, kot so obdobja, ko je orodje izkljuceno, in ko orodje teče v prostem teku dodatno k Času zagona).

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila.

VŠEOBECNÉ BEZPEČNOSTNÉ VYSTRAHY PRE ELEKTRICKÉ NÁRADIE

VYSTRAHA

Precitajte si vsetky bezpecnostné vystrahy a vsetky poukny.

Nedodrzanie vystrah a pokynov moze viest k zasiahnutiu elektrickym prudom, poziaru a/alebo vaznemu poraneniu.

Vsetky vystrahy a Pokyny uschovajte pre moznu potrebu v buducnosti.
