G 10SQ2 - Elektrisk vinkelslip HiKOKI - Gratis bruksanvisning och manual

Produkttyp	Elektrisk vinkelslip
Märke	HiKOKI
Modell	G 10SQ2
Slipskivans diameter	100 mm
Tomgångsvarvtal	11 000 varv/min
Upptagen effekt	720 W
Nominell spänning	230 V ~
Frekvens	50/60 Hz
Vikt (enligt EPTA 01/2003)	1,6 kg
Huvudfunktioner	Slipning, kapning, skärning av betong/sten/tegel
Skydd	Vridbart skyddshus, vibrationsdämpande sidohandtag
Underhåll	Regelbunden rengöring av ventilationsöppningar, kontroll av kolborstar
Reservdelar	Förstärkta slipskivor med förskjutet nav, flänsar, låsmutter, nyckel
Reparerbarhet	Reparation av auktoriserad HiKOKI-service, användning av originaldelar
Medföljande tillbehör	Nyckel, sidohandtag, förstärkt slipskiva med förskjutet nav
Obligatorisk skyddsutrustning	Skyddsglasögon, hörselskydd, dammask
Standarder	EN60745, ISO 4871
Ljudnivå (LpA)	86,5 dB(A) (osäkerhet K=3 dB)
Vibrationer (slipning)	10,7 m/s² (osäkerhet K=1,5 m/s²)
Strömförsörjning	Nätansluten med strömkabel

Vanliga frågor - G 10SQ2 HiKOKI

Hur installerar och justerar man skyddshuset?

Fäst skyddshuset genom att rikta in skårorna och vrid det sedan för att låsa det. Justera orienteringen för att skydda operatören från gnistor och skräp. Se Figur 1 i manualen.

Vad är proceduren för att byta slipskiva?

Koppla bort verktyget. Tryck på spindellåsknappen. Använd medföljande nyckel för att lossa muttern. Byt slipskiva och dra sedan åt muttern ordentligt. Kontrollera åtdragningen innan start.

Vilka tillbehör kan jag använda med denna vinkelslip?

Använd endast förstärkta slipskivor med förskjutet nav på 100 mm, diamantskivor för kapning eller stålborstar. Följ den maximala hastigheten som anges på verktyget (11 000 varv/min).

Hur undviker man bakslag (kickback)?

Håll stadigt i sidohandtaget. Tvinga inte slipskivan in i materialet. Undvik hörn eller vassa kanter. Om slipskivan fastnar, släpp omedelbart strömbrytaren och vänta tills den stannat helt.

Vilken rotationshastighet har verktyget?

Tomgångsvarvtalet är 11 000 varv per minut. Arbetshastigheten kan variera beroende på belastning.

Kan jag använda vinkelslipen för polering?

Nej. Manualen avråder från polering med detta verktyg. Använd tillbehör speciellt utformade för polering på andra lämpliga maskiner.

Hur underhåller man kolborstarna?

Kolborstarna måste kontrolleras och bytas endast av en auktoriserad HiKOKI-service. Överdrivet slitage kan skada motorn.

Vad gör jag om verktyget inte startar?

Kontrollera att sladden är ansluten och att jordfelsbrytaren (DDR) inte har löst ut. Om problemet kvarstår, kontakta en auktoriserad reparatör. Försök inte reparera själv.

Vilken personlig skyddsutrustning rekommenderas?

Bär alltid skyddsglasögon, dammask, hörselskydd, handskar och ett slitstarkt förkläde. Splitter och gnistor kan orsaka allvarliga skador.

Var hittar jag reservdelar till denna modell?

Kontakta en auktoriserad HiKOKI-service eller se listan över rekommenderade tillbehör på sidan 124 i manualen. Använd endast originaldelar för att garantera säkerheten.

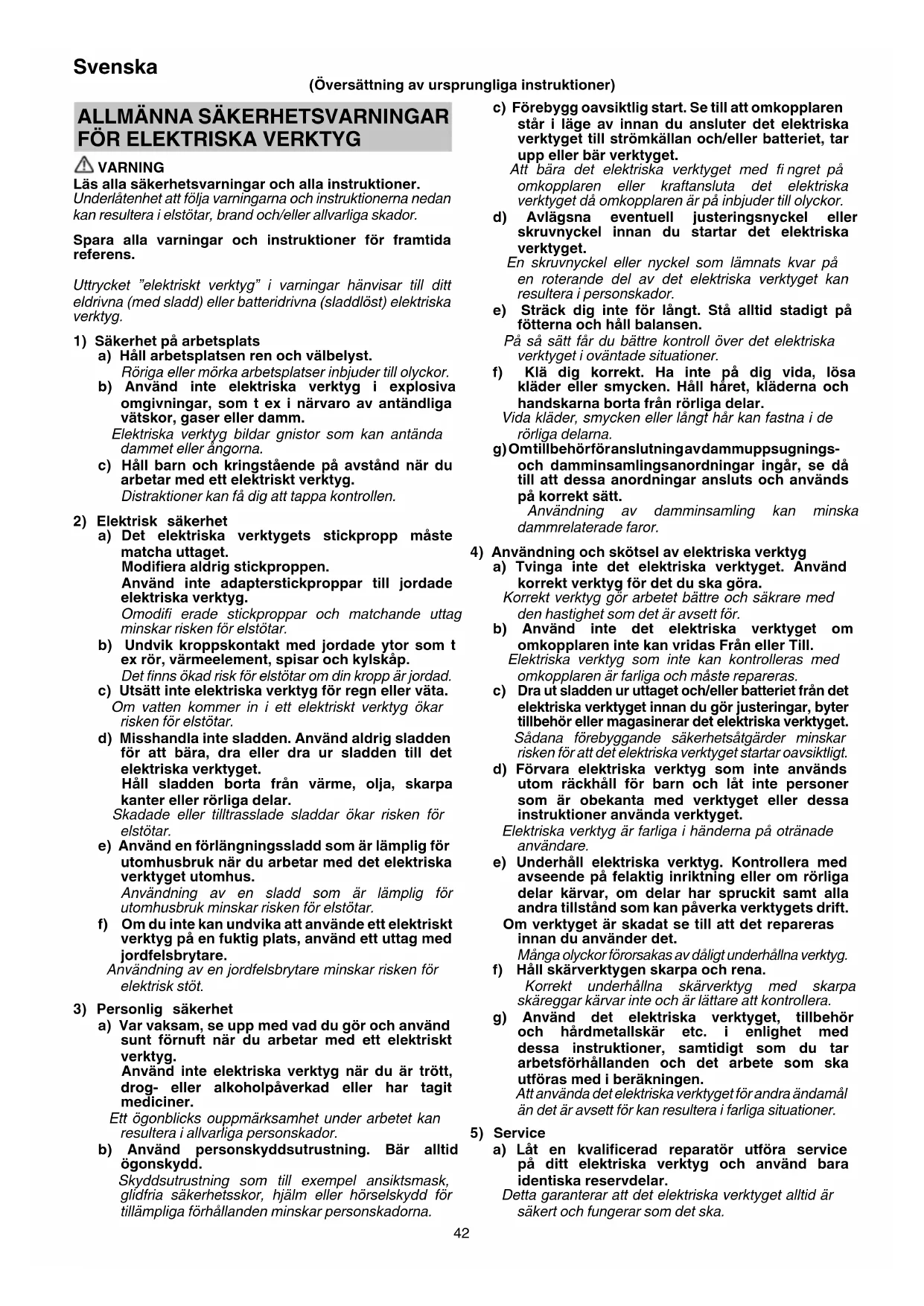

BRUKSANVISNING G 10SQ2 HiKOKI

(Oversätting av ursprungliga instruktioner)

ALLMÄNNASÄKERHETSVARNINGAR FÖRELEKTRISKA VERKTYG

WARNING

Läs alla sakerhetsvarningar och alla instruktioner.

Underlatenet att folja varningarna och instruktionerna nedan kan resultera i elstotar, brand och/eller allvarlga skador.

Spara alla varninger och instruktioner for framtida referens.

Uttrycket "elektriskt verktyg" i varningar hanvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlost) elektriska verktyg.

1) Sakerhet pa arbetsplats

a) Hall arbetsplatsen ren och valbelyst.

Rörga ellermörkaarbetsplatserinbjuder till olyckor.

b) Använd inte elektriska verktyg i explosiva omgivningar, som tex i narvaro av antändiga vātskor, gaser aller damm.

Elektriska verktyg bildar gnistor som kan antanda dammet aller angorna.

c) Häll barn och kringstaende på avständ nar du arbetar med att elektriskt verktyg.

Distraktioner kan fã dig att tappa kontrollen.

2) Elektrisk sakerhet

a) Det elektriska verktygets stickpropp maste matcha uttaget.

Modificera aldrig stickproppen.

Använd inte adapterstickproppar till jordade elektriska verktyg.

Omodifi erade stickproppar och matchande uttag minskar risken for elstotar.

b) Undvik kroppskontakt med jordade ytor som tex rör, varmeelement, spisar och kylskap.

Det finns ökad risk für elstötar om din kropp ar jordad.

c) Utsatt inte elektriska verktyg for regn aller vata. Om vattenkommen in i ett elektriskt verktyg okar risken for elstotar.

d) Misshandla inte sladden. Använd aldrig sladden För att bara, dra eller dra ur sladden till det elektriska verktyget.

Häll sladden borta frän värme, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken for elstötar.

e) Använd en forlängningssladd som ar lamplig für utomhusbruk nar du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som ar lämpig for utomhusbruk minskar risken for elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en faktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken for elektrisk stöt.

3) Personlig sakerhet

a) Var vaksam, se upp med vad du gör och använd sunt fornuft Near du arbetar med ett elektriskt verktyg.

Använd inte elektriska verktyg nar du ar trött, drog-ller alkoholpáverkad ellar har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kan resultedera i allvarliga personskador.

b) Använd personskyddsutrustning. Bär alltid ögonskydd.

Skyddsutrusting som till exempel ansiktsmask, glidfria sakerhetsskor, hjalm aller horselskydd for tillampliga forhallanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren star i lage av innan du ansluter det elektriska verktyget till stromkällan och/eller batteriet, tar upp eller bar verktyget.

Att bāra det elektriska verktyget med fingret pá omkopplaren eller kraftansluta det elektriska verktyget dā omkopplaren ar pá inbuder till olyckor.

d) Avlagsna eventuell justeringsnyckel aller skruvnyckel innan du startup det elektriska verktyget.

En skrivnyckel aller nyckel som lammats kvar pa en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte für langt. Stå alltid stadigt på fötterna och häll balansen.

På sä sätt fär du bättre kontroll over det elektriska verktyget i ovändte situationer.

f) Klä dig korrekt. Ha inte på dig vida, losa kläder eller smycken. Håll haret, kläderna och handskarna borta是从rörliga delar.

Vida kläder, smycken eller langt帽子 kan fastna i de rörliga delarna.

g) Omtillbehörforansluttingavdammuppsugningsoch damminsamlingsanordninger ingár, se dà till att dessa anordninger ansluts och används på korrekt satt.

Användning av damminsamling kan minskadammrelaterade faror.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg für det du sca gora.

Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det ar avsett für.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Frän eller Till.

Elektriska verktyg som inte kan kontrolleras med omkopplaren ar farliga och maste repareras.

c) Dra ut sladden ur uttaget och/eller batteriet fran det elektriska verktyget innan du gör justeringar, byter tillbehör erer magasinerar det elektriska verktyget.

Sādana forebyggande sakerhetsatgärder minskar risken for att det elektriska verktyget startar oavsiktigt.

d) Forvara elektriska verktyg som inte används utom räckhäll für barn och låt inte personer som ar obekanta med verktyget aller dessa instruktioner använda verktyget.

Elektriska verktyg ar farliga i händerna på otränade användare.

e) Underhäll elektriska verktyg. Kontrollera med avseeende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstand som kan päverka verktygets drift.

Om verktyget ar skadat se till att det repareras innan du anvander det.

Många olyckor Förorsakas av dāligt underhällina verktyg.

f) Hall skarverktygen skarpa och rena.

Korrekt underhällna skärverktyg med skarpa skäreggar kärvar inte och ar lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och hardmetallskar etc. i enlighet med dessa instruktioner, samtidigt som du tar arbeitsfürhällanden och det arbete som skautforas med i beräkningen.

Att anvanda det elektriska verktyget for andra andamal an det ar avsett for kan resultera i farliga situationer.

5) Service

a) Låt en kvalificerad reparator utföra service på ditt elektriska verktyg och använd bara identiska reservdilar.

Detta garanterar att det elektriska verktyget alltid ar sakert och fungerar som det ska.

FÖREBYGGANDE ÅTGÄRD

Häll barn och bräckliga personer på avständ.

När verktygen inte används ska de fövaras utom räckhäll for barn och bräckliga personer.

SÄKERHETSVARNINGAR VANLIGA FÜR SLIPNINGS- ELLER SLIPANDE KAPNINGSARBETEN

a) Detta elektriska verktyg ar avsett att anvandas som en slip eller kap. Läs alla sakerhetsvarningar, instruktioner, Bilder och speci kationer som medfoljer detta elektriska verktyg.

Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada.

b) Sandslipning, stälborstning eller polering bör inte utföras med detta elektriska verktyg.

Användning für vilket det elektriska verktyget inte ar utformat kan orsaka fara och orsaka personlig skada.

c) Använd inte tillbehör som inte är speciellt utformade och rekommenderade av verktygstillverkaren.

Bar for att ett tillbehor kan fasas pa ditt elektriska verktyg innebär inte att det ar sakert att anvandas.

d) Angivet varde for hastighet for tillbehoret maste vara minst somma som maximal hastighet markerad pada det elektriska verktyget.

Tillbehör som körs fortare an den hastigkeit de ar avsedda for kan gå sönder och fl yga isär.

e) Ytterdiametern och tjockleken på ditt tillbehör maste vara inom angivet varde for vad ditt elektriska verktyg klarar av.

Tillbehör av fel storlek kan inte skyddas och kontrolleras ordentlich.

f) Gängingen på tillbehör som ska monteras maste passa gangan på slipmaskinens spindel. För tillbehör som monteras med fl änsar maste axelhålet på tillbehöret passa fl änsens placeringsdiameter.

Tillbehör som inte passar på monteringsdelarna på det elektriska verktyget blir obalanserade nar de körs, vibrerar mycket och kan orsaka att man tappar kontrollen.

g) Använd inte att skadat tillbehör. Innan varje användning inspektera tillbehör sā som sliphjul für hack och sprickor, stötdämpare für sprickor, fösrlitning erler für hog notning, stalborstar für losa eller spruckna trädar. Om elektriska verktyg tappas, kontrollera eventuell skada aller installera ett oskadat tillbehör. Efter inspektion och installation av tillbehör, placera dig själv och askádare bort fran planet på det roterande tillbehoret och kör det elektriska verktyget på maximal hastighet utan belastning i en minut.

h) Hapädig skyddsutrustning. Beroendepaanvänding, använd ansiktsskydd aller skyddsglasögon. Då sa anses lampligt bar mask, horselskydd, handskar och arbetsforklade som stoppar for sma slipkorn eller fragment av arbetsmaterial.

Ögonskyddet måste klara av att stå emot flygande bitar som skapas vid olika användninger. Masken eller respiratorn måste klara av att fi litrera partiklar son skapas vid ditt användande. Läng tids utsättning for ljud av hög intensitet kan orsaka skada på hörseln.

i) Häll askadare pa behörigt avständ fran arbetsområdet. Alla personer som,trader innanfor arbetsområdets gränser maste ha skyddsutrustning pa sig.

Fragment av arbetsstycke erler avett skadat tillbehör kan fl yga ivag och orsaka skada utanfor området i omedelbar narhet till arbetet.

j) Häll det elektriska verktyget endast vid isolerade greppytor när du utfor att arbete dar kapningsstillbehören kan komma i kontakt med gömda kablar eller dess egen sladd.

Kaptillbehör somkommen i kontakt med en "ledande" ledning kan gora utsatta metaldilar pa det elektriska verktyget "ledande" och ge operatoren en stöt.

k) Placera kabeln bort fran roterande tillbehör.

Om du tappar kontrollen kan kabeln kapas aller rivas upp och din hand ell er arm kan komma att dras in i det roterande tillbehoret.

I) Lagg aldrig ner det elektriska verktyget forran tillbehoret har stannat welt.

Det roterande tillbehoret kan komma att fasta i ytan och dra det elektriska verktyget sa att du tappar kontrollen.

m) Kör inte det elektriska verktyget medan du bar det vid din sida.

Oavsiktlg kontakt med det roterande tillbehoret kan riva upp dina klader, dra tillbehoret till din kropp.

n) Rengör det elektriska verktygets lufthal regelbundet.

Motorns fläktkommen att suga in smuts i verktygets hus och en stor mängd uppsamlat metallpulver kan orsaka elektrisk fara.

o) Använd inte det elektriska verktyget纳税人lattantändiga material.

Gnistor kan tanda dessa material.

p) Använd inte tillbehör som kräver vatskekylning.

Användning av vatten ell er annan kylvatska kan resultera i elektrifi ering ell er chock.

KAST OCH TILLHÖRANDE VARNINGAR

Rekyl ar en plotslig reaktion på att klamt aller upprivet roterande hjul, stødlympare, borste eller annat tillbehör. Klamming aller rivning orsakar snabb stegring av det roterande tillbehöret som i sin tur kan orsaka att det okontrollerade elektriska verktyget tvingas i en riktning motsatt rotationen for tillbehöret vid punkten for klämning. Till exempl, om att slipjul rives aller klams i arbetsstycket kan det Handa att kanten på hjuletkommen att g inklampunktien och griva sig in yytan på materialet och orsaka att hjulet klattrut eller hoppar ut. Hjulet kan antingen hoppa mot uller ifran operatoren beroende på riktningen av hjulets rorelse vid tillfalletfor klämning.

Sliphjul kan ocksa gá sönder under dessa omständigheter.
Rekyl ar resultatet nar det elektriska verktyget används felaktigt och/eller felaktiga användningsssatt ell er villkor och kan undvikas genom att vidta vederbörliga försiktighetsatgärder som visas nedan.

a) Vidmakthäll ett fast grepp om det elektriska verktyget och placera din kropp och arm sa att du kan motsta rekylerande krafter. Använd alltid hjälphandtag, nar det fi nns, für maximal kontroll over rekyl och vridningsreaktioner vid upstart.

Operatoren kan kontrollera momentreaktioner aller rekylkrafter om lampliga atgarder vidtagits.

b) Placera inte din hand nara roterande tillbehör.

Tillbehör kan komma att rekylera over din hand.

c) Placera inte din kropp in omradet inom vilket det elektriska verktygetkommen att fl ytta sig om rekylering uppstar.

Rekyleringkommenattroteraverktygetriktningmotsatt hjulestorelse da det stoter fast.

d) Var speciellt forsiktig vid arbete av horn, skarpa kanter etc. Undvikt studs och stöt av tillbehöret.

Horn, skarpa kanter erller studs har en tendens att fad roterande tillbehoret att studsa och orsaka forlust av kontroll ellerekylering.

Svenska

e) Fäst inte att kedjesågsblad for träsnideri eller tandat sagblad.

Ett sādant blad orsakar frekventa rekylering av förlust av kontrollen.

SÄKERHETSVARNINGAR SPECIELLA FÜR SLIPNINGS- OCH SLIPANDE KAPNINGSARBETEN

a) Använd endast hjultyper som arrekommenderade for ditt elektriska verktyg och de angivna skydd utformade for valt hjul.

Hjul som det elektriska verktyget inte var utformat for kan inte garanteras och ar inte sakra.

b) Slipytan i mitten av forsankta skivor maste monteras under skyddslappens plan.

En felaktigt monterad skiva som sticker ut genom skyddslappens plan skyddas inte korrekt.

c) Skyddet maste vara ordentigt fastsatt vid det elektriska verktyget och placerat for maximal sakerhet sa att sa liten del av hjulet ar riktat mot anvandaren.

Skyddet hjälper till att skydda användaren fran delar fran trasiga slipskivor, oavsiktlig kontakt med skivan och gnistor som kan antanda klädseln.

d) Hjul maste endast anvandas for reckmenderade tillbehör. Till exempl: slipa inte med sidan pa kaptrissan.

Slipande kaptrissor ar avsedda for yttre slipning, sidokrafter pa dessa hjul kan gora sa att de bryts sonder.

e) Använd alltid oskadade hjulfl änsar av rätt storlek och form För ditt valda hjul.

Lampliga hjulflansar stoder hjulet och minskar risken for att hjulet skagsonder. Flansar for kaptrissor kan skilja sig fran de for slipjul.

f) Använd inte utslitna hjul frän större elektriska verktyg.

Hjul avsett for större elektriska verktyg ar inte lampade for de hoga hastigheter som mindre verktyg roterar med och kan gå sönder.

YTTERLIGARE SÄKERHETSVARNINGAR FÖR SLIPANDE KAPNINGSARBETEN

a) "Knip" inte kaptrissan eller applicera stort tryck pa den. Forsök inte att Göra ett vändigt djupt kap.

For stor stress på skivan ökar belastningen och risken for att den vrids aller fastnar vid kapning, och risken for kast aller att skivan gär sönder.

b) Placera inte din kropp i linje med och bakom den roterande trissan.

När trissan, nar du arbetar med den, rör sig fran din kropp kan eventuell rekyl slänga det roterande hjulet och det elektriska verktyget rakt mot dig.

c) När trissan bänds eller vid avbrott av kapning av nägon anledning, stäng av det elektriska verktyget och hull det elektriska verktyget helt stilla till dess att trissan stannar helt. Försök aldrig att ta bort kaptrissan frän kapet;när trissan roterar dà detta kan orsaka rekylering.

Undersök och vidta korrigerande atgarder for att minskarisken for bandning av hjulet.

d) Aterstarta inte kapning i arbetssttycket. Låt trissan uppnä full hastighet och for sedan forsiktigt in den i kapet.

Hjulet kan bändas, klätra upp eller kasta om det elektriska verktyget Återstartas i arbetsstyetcket.

e) Stöd paneler aller überdimensionerade arbetsstycken für att minimera risiken für hjulklämning och kast.

Stora arbetsstycken tenderar att bagna under sin egen tyngd. Stod maste placeras under arbetsstycken nara kaplinjen och nara kanten pa arbetsstycket pa bada sider om hjulet.

f) Var extra forsiktig nar du gör att "fi ck kap" i existerande väggar eller andra blinda utrymmen.

Det utskjutande hjulet kan kapa gas- eller vattenledningar, elektriska ledninger erler objekt som kan orsaka kast.

ALLMÄNNA SÄKERHETSINSTRUKTIONER FÜR VINKELSLIPAR

• Kontrollera att det varvthal som anges på slipskivan ar lika med eller högre an vinkelslipens markvarvthal;
• Se till att slipskivans mätt ar kcompatibla med vinkelslipen;
• Slipskivorna scall forvaras och hanteras varsamt enligt tilverkarens instruktioner;
• Kontrollera slipskivan innan användning, använd inte en huggen, sprucken eller på annat sätt felaktig produkt;
• Se till att pâmonterade slipskivor och uddar ar fasta enligt tillverkarens anvisningar;
• Se till att mellanlägg används nar sádana foljer med slipskivan och de krävs;
• Bekräfta fore använding att slipskivan ar korrekt pamonerad och fastdragen. Häll sedan verktyget i ett sakert grepp och kör det på tomgang i en halv minut. Stäng genast av om kraftiga vibrationer erler annat fel upptäcks. Gå vid behovigen maskinen for att fastställa orsaken till felet.
• Om verktyget ar utrustat med ett skydd, använd aldrig verktygetutan skyddet;
• När en slipande kapskiva används, se till att ta bort skivskyddet (standardtillbehör) och montera skivskyddet med sidoskydd (säljs separat) (Bild 4);
• Använd inte Separate reducerbrickor aller adaptrar for att anpassa skivor med stora hal;
• Se till innan användning av slipskiva med gängat hal attgangningen i hålet ar tillräckligt lang for att passaspindelns langd;
• Kontrollera att arbetsstychet År ordentlich uppstöttat;
  Anvandinte en kapskiva till vinkelslipning;
• Se till att gnistor som uppSTAR vid slipning inte kan orsaka fara, t ex genom att traff a en person aller tand pa ett lattantandligt amne;
• Se till att ventilationsöppningarna inte ar blockerade vid användning under dammiga forhällanden. Om damm maste avlågsnas, koppla Först ur verktyget ur natuttaget, använd icede inre delarna;
• Använd alltid skyddsglasögon och hörsvskydd. Använd vid behov ocksä annan personlig skyddsutrustning som handskar, forkläde och hjälm;
• Slipskivan kommt att fortösätta att rotera även after det att verktyget ar avstängt.

YTTERLIGARE SAKERHETSVARNINGAR

1. Se till att stromkällan som används überensstämmer med eff ektkraven angivna på namnpläten påprodukten.
2. Se till att strombrytaren 'stär i lage OFF (av). Om kontakten ar ansluten till ett uttag medan strombrytaren 'stär i lage ON (på),kommen det elektriska verktyget att starta omedelbart vilket kan orsaka en allvarlig olycka.
3. När arbetsplatsen befindner sig längt frän stromkällan använd en forlängningssladd som ar tillräckligt tjock och klarar angiven effekt. Använd kortast möjiga forlängningssladd.
4. Kontrollera att slipskivan ar av ratt typ ochutan fel och sprickor. Kontrollera att slipskivan ar ratt monterad i maskinen och att skivmutern ar ordentlich atdragen.

5. Kontrollera att tryckknappen inte ar last genom att skjuta den in och ut ett par ganger innan du slar pa maskinen.

6. Se till att vinkelslipmaskinen inte überbelastas genom att du trycker den for hårt mot arbetsstychet. Maskinens livsländg blir langre och ytbearbetningen bättre om du använder maskinens egen vikt som tyck på arbetsstychet. För hårt tryck resulterar i minskad rotationshastighet, i samre ytbehandling och i motorns überelastning som förkortar vinkelslipmaskinen livsländg.

7. Slipskivan fortsetter att rotera after att vinkelslipmaskinen slagits av.
   När du slår av vinkelslipmaskinen, skall du vänta tills slipskivan har stannat innan du lagger maskinen ifrän dig. Detta minskar olycksrisken och hindrar damm och smuts frän att sugas in i maskinen. Detta minskar olycksrisken och hindrar damm och smuts frän att sugas in i maskinen.
8. Dra ut nätledningen ur strömuttaget nar du inte använder din vinkelslipmaskin.
9. Sla ifran strömmen och dra ut stickkontakten ur vagguttaget for att skydda dig mot olycksfall innan slipskivan monteras aller demonteras.
10. Jordfelsbrytare

Du rekommenderas att anvanda en jordfelsbrytare med en markutlosningsström på 30mA aller lagre

SYMBOLER

WARNING

Nedan visas de symboler som används für maskinen. Se till att du Förstär vad de betyder innan verktyget används.

	G10SQ2 / G12SQ2 / G13SQ2 Vinkelslipmaskin
	Användaren@måste laska bruksanvisingen für att minska risiken für persökador.
	Bär alltid ögonskydd.
	Gäller endast EU-länder Elektriska verktyg fár inte kastes i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig Återvinning.
V Mårkspänning
~	Växelström
P	In eff ekt
n	Märkvarvital
min-1	Rotationer eller stick per minut
D	Slipskiva yttre diameter
d	Slipskiva höldiameter
t	Slipskiva tjocklek
	Periferihastighet
kg	Vikt (Enligt EPTA-procedur 01/2003)
I	Slå PÅ
O	Slå AV
	Koppla bort strömkabelkontakten från eluttaget

Δ	Varning
	Klass II verktyg

STANDARDTILLBEHÖR

Forutom huvudenheten (1 enhet) innehaller paketet tillbehoren listade nedan.

(1) Nyckel 1
(2) Sidohandtag 1
(3) Slipskiva med forsänkt centrum 1

Standardtilbehoren kan andras utan foregående meddelande.

ANVÄNDNINGSOMRÄDEN

Borttagning av gjutgodsskagg, slipning av stal, brons, aluminium och gjutgods.
Slipning av svetsfogar och svetsgods.
O Skärning av syntetisk belong, sten, tegel, marmor och liknande material.

TEKNISKA DATA

Tekniska data for maskinen Återfinns i tabellen på sidan 120.

ANMÄRKNING

Med hansiyn av HiKOKl:s kontinuerveriga program med forsknng och utveckling kan teknska data komma att andrasutanforvarning.

MONTERING OCH ANVÄNDNING

Åtgård	Bild	Sida
Montering och justering av sprängskydd	1	121
Fäst stödhandtaget	2	121
Montering av slipskiva	3	122
Montering av kaphjul och hjulskydd*1	4	122
Montering av diamanthjul och hjulskydd*1	5	122
Startomkopplarens manövrering	6	122
Slipvinkel och slipmetod	7	123
Val av tillbehör	-	124

*1 Tillval

UNDERHÄLL OCH INSPEKTION

1. Kontroll av slipskiva

Kontrollera att slipskivan ar felfri och utan sprickor.

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de ar ordentligt fastdragna. Om nçön av skruvarna skulle lossa, dra omedelbart at dem. Om du inte gör det kan det kan det leda till allvarlig fara.

Foratt garantera sakerheten och skyddanvandaren mot elektriska stotar bor inspektion och byte av kolborstar pa detta verktyg ENDAST utforas av ett HiKOKI AUKTORISERAT SERVICECENTER.

Svenska

4. Byte av natsladd

Om natsladden maste bytas ut, skall det goras av en auktoriserad HiKOKI serviceverkstad for att undvika fara.

Använd alltid skyddsglasogon och andningsskydd nara du blaser luft frän det bakre lufthälet med tryckluft.

Om detta inte foljs kan damm som blases ut andas in ell er komma in i ogonen.

Motorns linding kan sāgas utgōra maskinens hjärt. Var mycket forsiktig sa att lindingen intekommen till skada och/ ether utsats for olja eller vatten.

ANMÄRKNING

När arbetet har avslutats, blås luft som inte innehäller fukt frän det bakre lufthälet med tryckluft, medan motorn körs utan belastning. Detta tar eff ektiv bort all smuts och damm som har smlats upp. Smuts och damm som ansamlasinne i motorn kan orsaka Funktionsfel.

FÖRSIKTIGT

Vid använding och underhäll av elverktyg maste de sakerhetsbestammelser och standarder som gäller i respektive land iakttas.

GARANTI

Vi garantar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestammelser. Denna garanti tacker inte defekter aller skada på grund av felaktig anvandning, missbruk aller normal forslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isartaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angäende buller och vibrationer

Uppmatta varden har bestamts enligt EN60745 och fastställts i enlighemed ISO 4871.

A-vagl judeff ektniva: 97,5 dB (A).

A-vagd Ijudtrycksniva: 86,5 dB (A).

Osakerhet K: 3 dB (A).

Använd hörskydd.

Vibration totalvarden (triax vektorsumma) har bestamts enligt EN60745.

Ytslipning:

Vibrationsavgivning varde ±ba_h AG = 10,7m / s2

Osakerhet K = 1,5 m/s²

Det angivna totalvardet for vibrationer har matts enligt en standardtestmetod och kan anvandas vid jämförelse av verktyg.

Det kan också användas vid preliminäruppskattning av exponering.

WARNING

Vibrationsavgivning under verkligt anvandande av elverktyget kan skilja sig fran det angivna totalvdet beroende pa det satt som verktyget ar anvant pa.

O Identifiera sakerhetsatgder som kan utforas for att skydda operatoren som baseras pa en uppskattning av utsattning i verklighen (tar med i berakningen alla delar av anvandandet sa som nar verktyget ar avstangt och när det kors pa tomgang utover ut da startomkopplaren anvands).

ANMÄRKNING

Med hänsyn av HiKOKl:s kontinuerveriga program med forsknig och utveckling kan tekiska data komma att andrasutanforvarning.

GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÆRKTØJ

ADVARSEL

1) Sikring på arbeidsområdet

I) Ikke legg ned maskinen for skiven har stoppet fullstendig.

Det roterende tilbehoret kan ta tak i underlaget og spiene verktoyet ut av operatorens kontroll.

c) Nár skiven kiles eller nár et kutt avbrytes av en uller annen grunn, skru av maskinen og hold den helt i ro inntil skiven har stoppet fullstendig. Fjern aldri kuttskiven fra kuttet mens det roterer da dette kan före til tilbakeslag.
