| Tipo di prodotto | Smerigliatrice elettrica |
| Marca | HiKOKI |
| Modello | G 10SQ2 |
| Diametro della mola | 100 mm |
| Velocità a vuoto | 11 000 min⁻¹ |
| Potenza assorbita | 720 W |
| Tensione nominale | 230 V ~ |
| Frequenza | 50/60 Hz |
| Peso (secondo EPTA 01/2003) | 1,6 kg |
| Funzioni principali | Molatura, taglio, taglio di calcestruzzo/pietra/mattone |
| Protezione | Cappa di protezione orientabile, impugnatura laterale antivibrazione |
| Manutenzione | Pulizia regolare delle fessure di ventilazione, controllo delle spazzole di carbone |
| Ricambi | Mole rinforzate con mozzo spostato, flange, dado di serraggio, chiave |
| Riparabilità | Riparazione presso un centro autorizzato HiKOKI, uso di pezzi originali |
| Accessori forniti | Chiave, impugnatura laterale, mola rinforzata con mozzo spostato |
| Equipaggiamento di sicurezza obbligatorio | Occhiali di protezione, protezioni acustiche, mascherina antipolvere |
| Norme | EN60745, ISO 4871 |
| Livello sonoro (LpA) | 86,5 dB(A) (incertezza K=3 dB) |
| Vibrazioni (molatura) | 10,7 m/s² (incertezza K=1,5 m/s²) |
| Alimentazione | Rete con cavo di alimentazione |
Domande frequenti - G 10SQ2 HiKOKI
Domande degli utenti su G 10SQ2 HiKOKI
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Smerigliatrice elettrica in formato PDF gratuitamente! Trova il tuo manuale G 10SQ2 - HiKOKI e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. G 10SQ2 del marchio HiKOKI.
MANUALE UTENTE G 10SQ2 HiKOKI

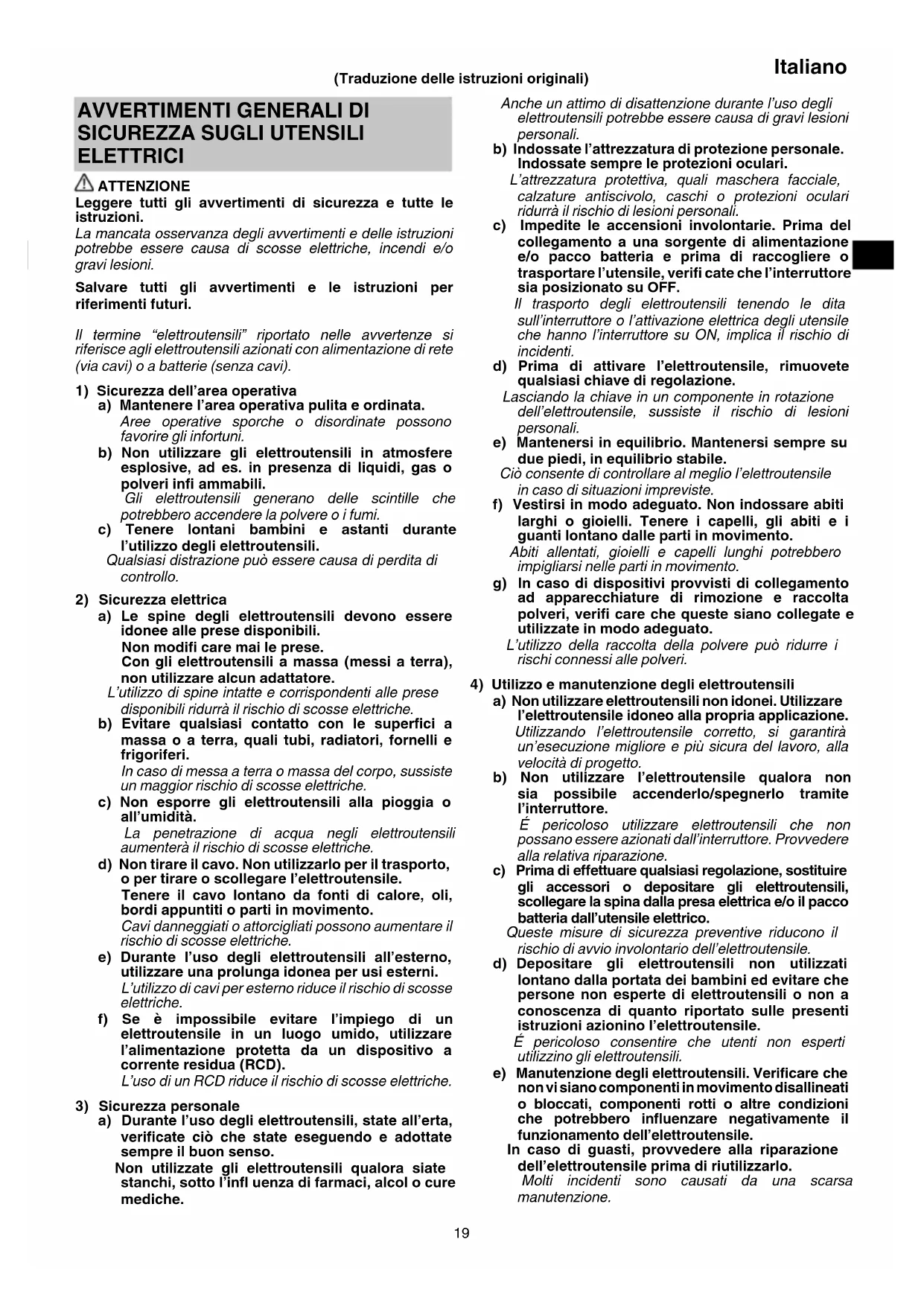

AVVERTIMENTI GENERALI DI SICUREZZA SUGLI UTENSILI ELETTRICI
ATTENZIONE
Leggere tutti gli avventimenti di sicurezza e tutte le istruzioni.
La mancata osservanza degli avventimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni.
Salvare tutti gli avventimenti e le istruzioni per riferimenti futuri.
Il termine "elettroutensili" riportato nelle avventenze si riferisceagli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).
1) Sicurezza dell'area operativa
a) Mantenere l'area operativa pulita e ordinata.
Aree operative sporche o disordinate possono,.
favorire gli infortuni.
b) Non utilizzare gli elettroutensili in atmospere esplovice, ad es. in presenza di liquidi, gas o polveri infi ammabili.
Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi.
c) Tenere lontani bambini e asanti durante l'utilizzo degli eletttroutensili.
Qualsiasi distrazione cui si sono iniziata, e che si sono iniziata.
2) Sicurezza elettrica
a) Le spine degli elettroutensili devono essere idonee alle prese disponibili.
Non modifi care mai le prese.
Con gli elettroutensili a massa (messi a terra), non utilizzato alcun adattatore.
L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurà il rischio di scosse elettriche.
b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi.
In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche.
c) Non esporre gli eletttroutensili alla pioggia o all'umidità.
La penetrazione di acqua negli elettroutensili aumentera il rischio di scosse elettriche.
d) Non tirare il cavo. Non utilizzato per il trasporto, o per tirare o scollegare I'electroutensile.
Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento.
Cavi danneggiati o attorcigliati possono augmentare il rischio di scosse elettriche.
e) Durante l'uso degli elettroutensili all'esterno, utilizzato una prolonga idonea per usi esterni.
L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche.
f) Se è impossibile evitare l'impiego di un elettroutensile in un luogo umido, utilizzare l'alimentazione protetta da un disposativo a corrente residua (RCD).
L'uso di un RCD riduce il rischio di scosse elettriche.
3) Sicurezza personale
a) Durante l'uso degli eletttroutensili, state all'erta, verificate ciò che state essequendo e adottate sempre il buon senso.
Nonutilizzategli elettroutensili qualora siate stanchi,otto I'infl uenza di farmaci,alcol o cure mediche.
Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali.
b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari.
L'attrezzatura protettiva, quali maschera facciale, calcature antiscivolo, caschi o protezioni oculari ridurra il rischio di lesioni personali.
c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l'utensile, verifi cate che l'interrutto sua posizionato su OFF.
Il trasporto degli elettroutensili tenendo le dita sull'interrottore o l'attivazione elettrica degli utensile che hanno l'interrottore su ON, implicata il rischio di incidenti.
d) Prima di attivare l'elettROUTensile, rimuovete qualsiasi chiave di regolazione.
Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali.
e) Mantenersi in equilibrio. Mantenersi sempre sue due piedi, in equilibrio stabile.
Cio consente di controllare al meglio l'electrontensile in caso di situazioni impreviste.
f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano delle parti in movimento.
Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento.
g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verifi care che queste siano collegate e utilizzate in modo adeguato.
L'utilizzo della raccolta della polvere cui si riscchi connessi alle polveri.
4) Utilizzo e manutenzione degli eletttroutensili
a) Non utilizzato eletttroutensili non idonei. Utilizzato l'eeltroutensile idoneo alla propria applicazione.
Utilizzando l'eeltroutensile corretto, si garantirà un'esecuzione migliorè e più sicura del lavoro, alla velocità di progettò.
b) Non utilise l'eeltroutensile qualora non sua possibile accenderlo/spegnerlo tramite I'interruttore.
É pericoloso utilizzato elettroutensili che non possano essere azionati dall'interruttore. Provedere alla relativa riparazione.
c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o depositare gli eletttrutensili, scollegare la spina alla presa elettrica e/o il pacco batteria dall'utensile elettrico.
Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile.
d) Depositate gli eletttroutensili non utilizzati lontano alla portata dei bambini ed evitare che persone non esperte di eletttroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'eletttroutensile.
E pericoloso consentire che utenti non esperti utilizzino gli elettrotensili.
e) Manutenzione degli elettroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'elettroutensile.
In caso di guasti, provvedere alla riparazione dell'elettrotensile prima di riutilizzarlo.
Molti incidenti sono causati da una scarsa manutenzione.
Italiano
f) Mantenere gli strumenti di taglio affi lati e puliti.
Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affi lati, sono meno soggetti, bloccaggio e sono più facilemente controllabili.
g) Utilizzare l'eletttroutensile, gli accessori, le punte, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.
L'uso dell'utensile elettrico per operazioni diverse da quale previste potrebbe causare una situazione pericolosa.
5) Assistenza
a) Affi date le riparazioni detttroutensile a persona qualifi cate che utilizzato solamente parti di ricambio identiche.
Cio garantirà il mantenimento della sicurezza dell'elettroutensile.
PRECAUZIONI
Tenere lontano dalla portata di bambini e invalidi.
Quando non utilizzati, gli strumenti dovranno essere depositi lontano alla portata di bambini e invalidi.
AVVERTIMENTI DI SICUREZZA COMUNI PER LE OPERAZIONI DI SMERIGLIATURA O DI TAGLIO ABRASIVO
a) Questo utensile elettrico ha lo scopo di funzionare come smerigliatrice o utensile di taglio. Leggere tutti gli avventimenti di sicurezza, istruzioni e specifiche in dotazione con il presente utensile elettrico.
La mancata osservanza di tutte le istruzioni elencate di seguito cui si ristaltare in scosse elettriche, incendio e/o lesioni gravi.
b) L'esecuzione di operazioni come la sabbiatura, la spazzolatura metallica o la lucidatura non è consigliabile con quello utensile elettrico.
Le operazioni per le quali l'utensile elettrico non è stato progettato possono creare un pericolo e causare lesioni personali.
c) Nonutilizzate accessori che non siano specificamente progettati e raccomandi dal produttore dell'utensile.
Il solo fatto che l'accessorio possa essere fissato all'utensile elettrico non significata che ne garantisce un funzionamento sicuro.
d) La velocità nominale dell'accessorio deve essere almeno uguale alla velocità massima contrassegnata sull'utensile elettrico.
Gli accessori utilizzati ad una velocità superiore a quella nominale si possono rompere e scretolarsi in volo.
e) Il diametro esterno e lo spessore del vosto accessorio devono rientare entro la capacité nominale dell'utensile elettrico.
Gli accessori dalle dimensioni errate non possono essere adeguamente protetti o controllati.
f) La filettatura per il montaggio degli accessori deve corrispondere alla filettatura del mandrino affiliatore. Per gli accessori montati sulle flange, il foro dell'accessorio deve corrispondere al diametro di posizionamento della fl angia.
Gli accessori che non corrispondono alla struttura di montaggio dell'utensile elettrico non saranno in equilibrio, vibrerannoccessivamente e potrebbero causare la perdita di controllo.
g) Non usate accessori danneggiati. Prima di ciascun utilizzato, ispezionate l'accessorio come le mole abrasive per controllare la presenza di schegge e crepe, la presenza di crepe, lacerazioni o eccessiva usura nel platorello di supporto, la presenza di cavi allentati o incrinati nella spazzola di metallo. Se l'utensile elettrico o l'accessorio viene fatto cadere, esaminare la presenza di eventuali danni o installare un accessorio non danneggiato. Dopo aver ispezionato e installato un accessorio, posizionate voi stessi e gli eventuali passanti lontano dal piano dell'accessorio rotante e utilizzate l'utensile elettrico alla velocità a vuoto massima per un minuto.
Gli accessori danneggiati normalmente si sgretoleranno durante quello periodo di prova.
h) Indossate apparecchiature di protezione personale. A seconda dell'applicazione, utilizzate una visiera e occhiali di sicurezza. A seconda delle necessità, indossate una maschera per la polvere, protezioni per l'udito, quanti e un grembiule in grado di fermare frammenti abrasivi o di lavorazione.
La protezione oculare deve essere in grado di fermare i detriti volanti generati dalle varie operazioni. La maschera per la polvere o il respiratore deve essere in grado di filtrare le particelle generate dall'operazione. L'esposizione prolungata al rumore di elevata intensita cui poe causare la perdita dell'udito.
i) Tenete i passanti a distance di sicurezza alla zona di lavoro. Chiunque entra nella zona di lavoro deve indossare apparecchiature di protezione personale. I frammenti del pezzo da lavorare o di un accessorio rotto possono volare via e causare lesioni al di la dell'immediata zona di lavorazione.
j) Tenete l'utensile elettrico solo per le superfici di aff erraggio isolate, quando eseguite un'operazione dove l'accessorio di taglio può entrare a contatto con del cablaggio nascosto o con il proprio cavo.
Il contatto dell'accessorio da taglio con un filo in tensione potrebbe mettere in tensione le parti metalliche esposte dell'utensile elettrico e dare una scossa elettrica all'opereatore.
k) Posizione il cavo lontano dall'accessorio rotante.
Se perdete il controlo, il cavo potrebbe essere tagliato o impigliato e potrebbe tirare la vostra mano o il vostro braccio nell'accessorio rotante.
I) Non posate mai l'utensile elettrico fi nché l'accessorio non si è completamente arrestato.
L'accessorio rotante potrebbe afferrare la superficie e farvi perdere il controllo dell'utensile elettrico.
m) Non utilizzate l'utensile elettrico quando lo state trasportando al vosto fi anco.
Il contatto accidentale con l'accessorio rotante potrebbe impigliare i vostri indumenti, tirando l'accessorio verso il vostro corpo.
n) Pulite regolarmente le ventole d'aria dell'utensile elettrico.
La ventola del motore attirera la polvere all'internale dell'alloggiamento e l'accumulo eccessivo di metallo polverizzato potrebbe causare pericoli elettrici.
o) Non utilizzato l'utensile elettrico vicino ai materiali infi ammabili.
Le scintille potrebbero far prendere fuoco a tali materiali.
p) Nonutilizzateaccessori che richiedono refrigeranti liquididi.
L'utilizzo di acqua o altri refrigeranti liquidi potrebbe causare elettrocuzione o scosse elettriche.
RINCULO E RELATIVE AVVERTENZE
Il rinculo è una reazione improvvisa provocata da una mola rotante, platorello di supporto, spazzola o altri accessorio pinzati o impigliati Cio causa un rapido arresto dell'accessorio rotante che a sua volta provoca la perdita di controllo dell'utensile elettrico, costringendolo ad andare nella direzione opposta della rotazione dell'accessorio al punto di attacco.
Per esempio, se una mola abrasiva viene impigliata o pinzata dal pezzo della lavorazione, l'estremità della mola che entra nel punto di pinzaggio può scavare nella superficie del materiale causando lo spostamento o rinculo della mola. La mola può saltare verso l'operatore o via daesso, a seconda della direzione del movimento della mola al punto di pinzaggio. è inoltre possibile che le mole abrasive si spezzino in queste condizioni.
Il rinculo è il risultato di un utilizzo erroneo dell'utensile elettrico e/o di procedure o condizioni di utilizzo erronee e cui essere evitato prendendo i necessari provvedimenti elencati di seguito.
a) Mantenete una presaferma sull'utensile elettrico e posizionate il vostro corpo e braccio in modo da permeftervi di resistere alle forze del rinculo. Utilizzate sempre la maniglia ausiliaria, per il massimo controlio sul rinculo o la reazione di coppia durante l'avviamento.
L'operaatore è in grado di controllare le reazioni di coppi o le forze del rinculo se vengono prese le adeguate precauzioni.
b) Non posizionate mai la vostra mano vicino all'accessorio rotante.
L'accessorio potrebbe ave una reazione di rinculo sulla vostra mano.
c) Non posizionate il vostro corpo nella zona dove si sposterà l'utensile se si verifi ca il rinculo.
Il rinculo spingerà l'utensile nella direzione opposa al movimento della mola al punto di impigliamento.
d) Fate particolare attenzione quando lavorate angoli, estremità appuntite, ecc. Evitate di far saltare e impigliare l'accessorio.
Gli angoli, le estremita appuntite o gli sballottamenti hanno una tendenza a far impigliare l'accessorio rotante e causare la perdita del controllo o rinculo.
e) Non fi ssate una lama da moto sega per intagliare il legno o una lama di sega dentata.
Tali lame creano rinculo e perdita del controllo Frequenti.
AVVERTIMENTI DI SICUREZZA SPECIFICI PER LE OPERAZIONI DI SMERIGLIATURA E DI TAGLIO ABRASIVO
a) Usate solo tipi di mole consigliati per il vostro utensile elettrico e per lo specifici co carter progettato per la mola selezionata.
Le mole per le quali l'utensile elettrico non è stato progettato non possono essere adeguatamente protette e non sono sicure.
b) La superfi cie di molatura delle ruote centrali abbassate deve essere montata molto al piano del labbro di protezione.
Una ruota montata in modo errato che sporge sul piano del labbro di protezione non cui èsso adeguatamente protetta.
c) Il carter deve essere fermamente fi ssato all'utensile elettrico e posizionato per la massima sicurezza, in modo che una quantità minima di mola sua esposta verso l'operatore.
La protezione aiuta a proteggere l'operatore dai frammenti di ruota, contatto accidentale con la ruota e scintille che potrebbero bruciare gli indumenti.
d) Le mole devono essere utilizzate solo per le applicazioni raccomandate. Per esempio: non smerigliate con il lato della mola di taglio.
Le mole di taglio abrasive servono per la smerigliatura periferica, le forze laterali applicate a tali mole possono causarne la rottura.
e) Utilizzate sempre flange di mole non danneggiare che siano delle dimensioni e forma corrette per la mola selezionata.
Le flange delle mole corrette supportano la mola riducendo la possibilità di rottura della mola. Le flange per le mole di taglio possono differire da quella delle mole di smerigliatura.
f) Nonutilizzate mole usurate da utensile elettrici piu grossi.
Le mole per utensili elettrici di maggiori dimensioni non sono adatte per la velocità superiore di un utensile più piccolo e potrebbero scoppiare.
AVVERTIMENTI DI SICUREZZA AGGIUNTIVI SPECIFICI PER LE OPERAZIONI DI TAGLIO ABRASIVO
a) Non "inceppate" la mola di taglio o applicate una pressione eccessiva. Non tentate di fare una profundità di taglio eccessiva.
La sovrasollecitazione della mola aumento il carico e la possibilità che la mola si attorcigli o incastri nel taglio e pertanto l'insorgenza del rinculo o della rottura della mola.
b) Non posizionate il corpo in linea con e diaetro la mola rotante.
Quando la mola, al punto di funzionamento, si sposta lontano dal corpo, il possibile rinculo potrebbe spingere la mola rotante e l'utensile elettrico direttamente verso di voi.
c) Quando la mola si incastra o interrompe un taglio per qualsiasi ragione, spegnete l'utensile elettrico e tenetelo fermo fi nché la mola non si arresta completeness. Non tentate mai di rimuovere la mola di taglio dal taglio quando la mola è in movimento altrimenti potrebbe verifi carsi il rinculo. Investigate e prendete i necessari provvedimenti per eliminare la causa dell'inceppamento della mola.
d) Non riavviate l'operazione di taglio nel pezzo da lavorare. Lasciate che la mola raggiunga la velocità totale e rientrate attentamente nel taglio.
La mola potrebbe incepparsi, saltare o causare il rinculo se l'utensile elettrico viene riavviato nel pezzo da lavorare.
e) Supportare i pannelli o qualsiasi pezzo da lavorare di grosse dimensioni per minimizzare il rischio di pizzicamento della mola e rinculo.
I pezioni da lavorare di grossse dimensioni tendono aCEDERE, nella sua proiezione. E necessario posizionare dei supporti sulla proiezione. I pezzo da lavorare vicino alla linea di taglio e vicino all'estremità del pezzo da lavorare su ambo i lati della mola.
f) Prestare particolare attenzione durante l'esecuzione di un "taglio tascabile" in pareti esistenti o altre zone cieche.
La mola sporgente potrebbe tagliare le tubazioni del gas o dell'acqua, i cavi elettrici od oggetti che possono causare il rinculo.
ISTRUZIONI DI SICUREZZA GENERALI PER SMERIGLIATRICI
- Verificare che la velocità riportata sulla mola sia parlato superiore alla velocità nominale della smerigliatrice;
- Verificare che le dimensioni della mola siano compatibili con la smerigliatrice;
Italiano
- Le mole devono essere immagazzinate e maneggiate con attenzione, secondo le istruzioni del produttore;
- Ispezionare la mola prima dell'utilizzo, evitare l'utilizzo di prodotti scheggiati, rotti o comunque danneggiati;
- Verificare che le mole e le punte montate siano installate secondo le istruzioni del produttore;
- Utilizzare i tamponi se quosti vengono forniti con il prodotto abrasivo incollato, e quando sono richiesti.
- Verificare che il prodotto abrasivo sia montato e fissato correttamente prima dell'uso; far funzionare l'attrezzo a vuoto per 30 secondi in posizione sicura, arrestando immediatamente in caso di forti vibrazioni o altre anomalie. Se si verifi ca tale condizione, controllare la macchina per determinarne la causa;
- Se l'attrezzo viene fornito con una protezione, evitare di utilizzarlo alla tale protezione;
- Quando si usa usano dischi abrasivi da taglio, assicurarsi di rimuovere la protezione standard e di installare l'apposita protezione con copertura laterale usata per i dischi (venduta separamente) (Fig. 4);
- Evitare l'utilizzo di boccole di riduzione o adattatori separati per adattare mole con fori più grandsi;
- Nel caso di attrezzi da utilizzato con mole a foro filettato, verificare che la filettatura della mola sua lunga a suffi cienza da accettare la lunghezza dell'albero;
- Verifi care che il pezzo di lavoro sia adeguamente sostenuto;
- Nonutilizzare mole da taglio per smerigliare lateralmente;
- Evitare che le scintille create alla lavorazione causino rischi, vale a dire che colpiscano persono o possano accendere sostanze infi ammabili;
- Verificare che le aperture di ventilazione siano mantenable libere, quando si lavora in ambienti polverosi; se fosse necessario eliminare la polvere, scollegare prima l'attrezzo dall'alimentazione elettrica (utilizzare oggetti non metallici), evitando di danneggiare l'interno dell'attrezzo;
- Indossare sempre protezioni per occhi e orecchie. Indossare altri dispositivi di protezione personale, quali maschera antipolvere, quanti, casco e grembiule;
- Prestareattenzionealla mola,checontinuaaruotaredoplo spegnimento dell'attrezzo.
PRECAUZIONI DI SICUREZZA AGGIUNTIVE
- Assicurarsi che la rete di alimentazione che si vuole usare sia compatibile con le caratteristiche relative all'alimentazione di corrente specificate nella piastrina dell'apparecchio.
- Assicurarsi che l'interruttore sia in posizione SPENTO. Se la spina è infrilata in una presa perché l'interruttore è acceso, l'utensile elettrico si mette immediamente in moto, facilitando il verifi carsi di incidenti gravi.
- Quando l'ambiente di lavoro è lontano da una presa di corrente, usare una prolonga del cavo di suffi ciente spessore e di prestazione adeguata. La prolonga deve essere più corta possibile.
- Assicurarsi che la mola da usare sia del tipo giusto e non abbia incrinature o difetti sulla superficie. Assicurarsi ancche che la mola sia ben montata e che il dato della mola sia ben stretto.
- Verificare che il pulsante di bloccaggio sia disinnestato premendolo due o tre volte prima di accendere l'elettROUTensile.
-
Per prolungare la vita dell'utensile e assicurare un lavoro di rifinitura di prima qualità, è importante che la macchina non sia sovraccaricata esercitando troppa pressione. In moltissimi casi il solo peso della macchina è suffi ciente per una efficace molatura. Una pressione troppo forte porta ad una riduzione della velocità di rotazione, ad una minore rifinitura di superfici ad un sovraccarico che potrebbe ridurre la vita della macchina.
-
La mola continua a ruotare après che l'utensile è stato spento.
Dopo aver spento la macchina, non posarla fino a che la mola non sia completeness arrestata. Oltre ad evitare gravi incidenti, esta precauzione riduce la quantità di polvere e di detriti aspirati all'interno della macchina. - Quando la macchina non è usata è necessario staccare la spina alla presa.
-
Assicurarsi di spegnere (OFF) e di scollegare la spina del cavo alla presa di corrente per evitare incidenti gravi prima dell'assemblaggio e smontaggio della mola.
-
RCD Si raccomanda di usare sempre un interruptore diff erenziale con una potenza nominale di 30mA o meno.
SIMBOLI
ATTENZIONE
Di seguito mostriamo i simboli usati per la macchina. Assicurarsi di comprendre il significato prima dell'uso.
| G10SQ2 / G12SQ2 / G13SQ2 Smerigliatrice angolare | |
| Per ridurre il rischio di lesioni, l'utente deve leggere il manuale delle istruzioni. | |
| Indossate sempre le protezioni oculari. | |
| Solo per Paesi UE Non gettare le apparetti elettriche tra i rifi uti domestici! Secondo la Direttiva Europea 2012/19/UE sui rifi uti di apparetti elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparetti elettriche elettriche esauste devono essere raccolte separamente, al fi ne di essere reimpiegate in modo eco-compatible. | |
| V | Tensione nominale |
| ~ | Corrente alternata |
| P | Potenza assorbita |
| n | Velocità nominale |
| min-1 | Giri al minuto |
| D | Diametro esterno della mola |
| d | Diametro del foro |
| t | Spessore della mola |
| Velocità periferica | |
| kg | Peso (Secondo la Procedure EPTA 01/2003) |
| I | Accensione |
| O | Spegnimento |
| Scollegare la spina di corrente alla presa elettrica | |
| Avvertenza |
Strumento di classe II
ACCESSIONI STANDARD
In aggiunta all'unità principale (1 unità), la confazione contiene gli accessori elencati di seguito.
(1) Chiave 1
(2) Impugnatura laterale 1
(3) Ruota con centro depresso 1
Gli accessori standard posso sono essereambiati nella preavviso.
APPLICAZIONI
Asportazione di Bavature di getti e rifinitura di vari tipi di materiali d'acciaio, bronz o alluminio o oggetti di ghisa.
- Molatura disezioni saldate osezioni tagliate a mezzo saldatore.
Taglio di cemento sintetico, pietre, mattoni, marmo e materiali simili.
CARATTERISTICHE
Le specifi che di esta macchina sono elencate nella Tabella a pagina 120.
NOTA
A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in quello foglio sono soggette cambiamenti alla Preventiva comunità.
MONTAGGIO E OPERAZIONE
| Azione Figura Pagina | ||
| Fissaggio e regolazione del carter della mola | 1 121 | |
| Fissaggio dell'impugnatura laterale 2 | 121 | |
| Assemblaggio della mola 3 122 | ||
| Assemblaggio della mola di taglio e della protezione della mola*1 | 4 122 | |
| Assemblaggio del disco diamantato e della protezione del disco*1 | 5 122 | |
| Funzionamento dell'interruttore 6 122 | ||
| Angolo di molatura e metodo di molatura | 7 123 | |
| Selezione degli accessori - 124 |
*1 Opzionale
MANUTENZIONE ED ISPEZIONE
1. Controllo della mola
Assicurarsi che la mola sia priva di incrinature e di difetti di superficie.
2. Ispezione delle viti di montaggio
Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fissate. Se una di questo dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.
3. Controllo delle spazzole di carbone
Per mantenere la vosra sicurezza e la protezione da scosse elettriche, l'ispezione delle spazzole di carbone e la loro sostituzione su quello utensile dovrebbero essere eseguite SOLO da un CENTRO DI ASSISTENZA HiKOKI AUTORIZZATO.
4. Sostituzione del cavo di alimentazione
Se è necessario sostituire il cavo d'alimentazione, la sostituzione deve essere eseguita da un centro assistenza autorizzato HiKOKI per prevenir pericoli relativi alla sicurezza.
5. Manutenzione del motore ATTENZIONE
Indossare sempre occhiiali protettivi e maschere anti polvere quando si soffia aria dal foro per l'aria del codone con l'uso di una pistola ad aria compressa, ecc. L'inosservanza di questa prescrizione potrebbe provocare l'inalazione della polvere sollevata o la penetrazione della stessa negli occhi.
L'avolgimento del motore è ilvero e proprio "cuore" degli attrezzi elettrici. Fare attenzione a non danneggiare l'avolgimento e/o non bagnarlo con olio o acqua.
NOTA
Quando il lavoro è stato completato, soffiare dell'aria che non contenga umidità dal foro per l'aria del codone con l'uso di una pistola ad aria compressa, ecc., perché è in funzione il motore senza alcun carico applicativo. Questo è efficace per rimuovere agli traccia di sporcizia e polvere che si fosse accumulata. Sporcizia e polvere accumulate all'interno del motore possono provocare guasti.
ATTENZIONE
Nell'uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.
GARANZIA
Garantiamo gli Utensili Elettrici HiKOKI in conformità alle speci che normative imposte alla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentole, si prega di inviare l'Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l'uso, ad un Centro di Assistenza Autorizzato HiKOKI.
Informazioni riguardanti i rumori trasmessi dall'aria e le vibrazioni
I valori misurati sono stati determinati in conformità a EN60745 e descritti in conformità alla normativa ISO 4871.
Livello misurato di potenza sonora pesato A:97,5 dB (A). Livello misurato di pressione sonora pesato A:86,5 dB (A). Incertezza K:3 dB (A).
Indossare i dispositivi di protezione acustica.
Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN60745.
Smerigliatura di superfi cie:
Valore di emissione vibrazioni a_h AG = 10,7m / s^2 Incertezza K = 1,5m / s^2
Italiano
Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al tipo di test standard e può essere utilizzato per confrontare un utensile con un'alto.
Puo essere inoltre utilizzato per la stima preliminare dell'esposizione.
ATTENZIONE
Il valore di emissione vibrazioni durante l'uso effettivo dell'utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell'utensile stesso.
Identificare le misure di sicurezza per la protezione dell'operaatore basate su stima dell'esposizione nelle effettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l'utensile restsa spento e quando funzionaenza essere usizzato in aggiunta al tempo di avvio).
NOTA
A causa del continuo programma di ricerca e sviluppo della HiKOKI, le caratteristiche riortate in quello foglio sono soggette cambiamentienzapreventiva communicatesione.
ALGEMENE
VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP
WAARSCHUWING
MONTERING OG ANVENDELS
Incertitudine K = 1,5 m/s²
