Produkttype	Elektrisk vinkelsliper
Merke	HiKOKI
Modell	G 10SQ2
Slipeskive diameter	100 mm
Tomgangshastighet	11 000 min⁻¹
Effektforbruk	720 W
Merkespenning	230 V ~
Frekvens	50/60 Hz
Vekt (ifølge EPTA 01/2003)	1,6 kg
Hovedfunksjoner	Sliping, kapping, skjæring av betong/stein/tegl
Beskyttelse	Justerbart beskyttelsesdeksel, anti-vibrasjons sidehåndtak
Vedlikehold	Regelmessig rengjøring av ventilasjonsåpninger, kontroll av kullbørster
Reservedeler	Forsterkede slipeskiver med forsinket nav, flenser, låsemutter, nøkkel
Reparerbarhet	Reparasjon hos autorisert HiKOKI-senter, bruk av originale deler
Medfølgende tilbehør	Nøkkel, sidehåndtak, forsterket slipeskive med forsinket nav
Obligatorisk sikkerhetsutstyr	Vernebriller, hørselvern, støvmaske
Standarder	EN60745, ISO 4871
Lydnivå (LpA)	86,5 dB(A) (usikkerhet K=3 dB)
Vibrasjoner (sliping)	10,7 m/s² (usikkerhet K=1,5 m/s²)
Strømforsyning	Nett med strømkabel

Ofte stilte spørsmål - G 10SQ2 HiKOKI

Hvordan installere og justere beskyttelsesdekselet?

Fest beskyttelsesdekselet ved å justere hakkene, drei det deretter for å låse det. Juster retningen for å beskytte operatøren mot gnister og rusk. Se Figur 1 i håndboken.

Hva er fremgangsmåten for å bytte slipeskive?

Koble verktøyet fra strømmen. Trykk på spindellåsknappen. Bruk den medfølgende nøkkelen til å løsne mutteren. Bytt slipeskiven, stram deretter mutteren godt. Kontroller strammingen før oppstart.

Hvilket tilbehør kan jeg bruke med denne vinkelsliperen?

Bruk kun forsterkede slipeskiver med forsinket nav på 100 mm, diamantskiver for skjæring, eller stålbørster. Overhold maksimal hastighet angitt på verktøyet (11 000 min⁻¹).

Hvordan unngå tilbakeslag (kickback)?

Hold sidehåndtaket fast. Ikke press slipeskiven inn i materialet. Unngå hjørner eller skarpe kanter. Hvis slipeskiven setter seg fast, slipp bryteren umiddelbart og vent til den stopper helt.

Hva er rotasjonshastigheten til verktøyet?

Tomgangshastigheten er 11 000 omdreininger per minutt. Arbeidshastigheten kan variere avhengig av belastningen.

Kan jeg bruke vinkelsliperen til polering?

Nei. Håndboken fraråder polering med dette verktøyet. Bruk tilbehør spesielt designet for polering på andre egnede maskiner.

Hvordan vedlikeholde kullbørstene?

Kullbørstene skal kontrolleres og skiftes kun av et autorisert HiKOKI-senter. Overdreven slitasje kan skade motoren.

Hva gjør jeg hvis verktøyet ikke starter?

Kontroller at støpselet er tilkoblet og at jordfeilbryteren (RCD) ikke har løst ut. Hvis problemet vedvarer, kontakt en autorisert reparatør. Ikke prøv å reparere selv.

Hvilket personlig verneutstyr anbefales?

Bruk alltid vernebriller, støvmaske, hørselvern, hansker og et solid forkle. Rusk og gnister kan forårsake alvorlige skader.

Hvor finner jeg reservedeler til denne modellen?

Kontakt et autorisert HiKOKI-servicesenter eller se listen over anbefalt tilbehør på side 124 i håndboken. Bruk kun originale deler for å sikre sikkerheten.

BRUKSANVISNING G 10SQ2 HiKOKI

1. Kontroll av monteringsskruvar

1. Kontroll av kolborstar

Laes alle sikkerhedsadvarsler og alle instruktioner.

Det kan medfrole elektrisk stod, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor jegke overholds.

Slibende skareskiver er beregnet til perifer slibning. Sidetryk på disse skiver kan fã dem til at splintre.

Sorg for, at den midterste skive, der er trykket ned, er fri for revner og overfl adedefekter.

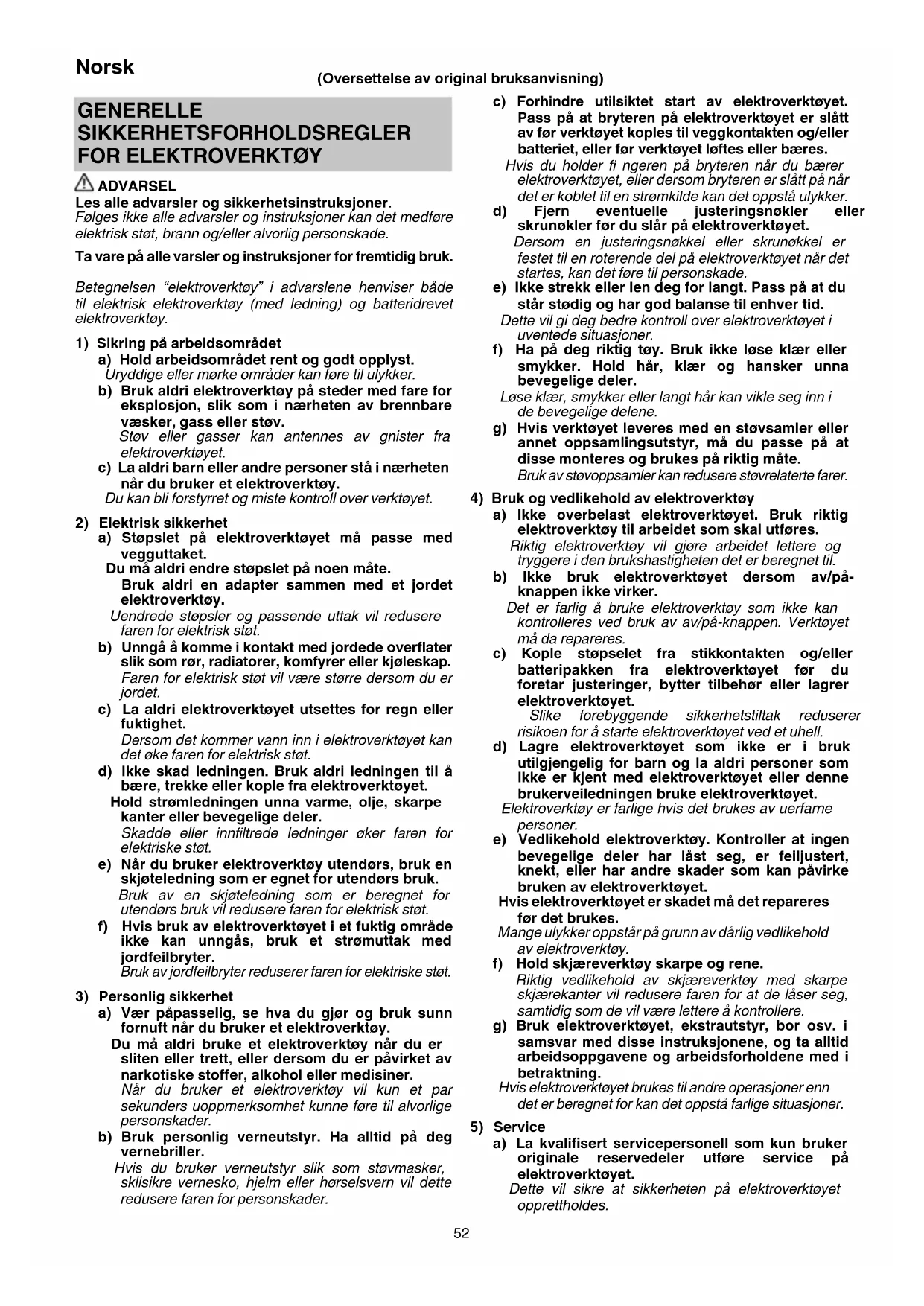

Les alle advarsler og sikkerhetsinstruktjoner. Folges ikke alle advarsler og instruktjoner kan det medfrolelektrisk stot, brann og/eller alvorlig personskade.

Ta vare pà alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advarslene henvisser bade til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

a) Hold arbeitsområdet rent og godt opplyst. Uryddige aller mørke områder kan fore til ulykke.
b) Bruk aldri elektroverktoy pa steder med fare for eksplosjon, sik som i naerheten av brennbare vaesker, gass erler stov. Stov eller gasser kan antennes av gnister fra elektroverktoyet.
c) La aldri barn aller andre personer sta i nærhen nár du bruker et elektroverktoy. Du kan bli forstyret og miste kontroll over verktoyet.

2) Elektrisk sikkerhet

a) Stopslet pa elektroverktoyet ma passer med vegguttaket. Du ma aldri endre stopslet pa noen mate. Bruk aldri en adapter sammen med et jordet elektroverktoy.
Uendrede stopsler og passende uttak vil redusere faren for elektrisk stot.
b) Unngå Åkommen i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjoleskap. Faren for elektrisk stat vil vare storre dersom du er jordet.
c) La aldri elektronverktoyet utsettes for regn aller fuktigkeit. Dersom detkommen vann inn i elektronverktoyet kan det oke faren for elektrisk stot.
d) Ikke skad ledningen. Bruk aldri ledningen til a bare, trekke erler kople fra elektroverktoyet. Hold stromledningen unna varme, olje, skarpe kanter ell erler bevegelige deler.

Skadde aller innfiltrede ledninger oker faren for elektriske stot.

e) Nár du bruker elektroverktóy utendørs, bruk en skjoteledning som er egnet for utendørs bruk. Bruk av en skjoteledning som er beregnet for utendørs bruk vil redusere faren for elektrisk stot.
f) Hvis bruk av elektroverktoyet i et fuktig omrade\ ikke kan unngas, bruk et strømuttak med\ jordfeilbryter.
Bruk av jordfeilbryter reduserer faren for elektriske stot.

3) Personlig sikkerhet

a) Vær papiasselig, se hva du gjør og bruk sunn fornuft nár du bruker et elektroverktøy.
Du ma aldri bruke et elektroverktoy nár du er sliten ell er trett, ell der som du er pavirket av narkotiske stoffer, alkohol eller medisiner. Nár du bruker et elektroverktoy vil kun et par sekunders uoppmerksomhet kinne fore til alvorlige personskader.
b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller.
Hvis du bruker verneutstyr sik som stovmasker, sklisikre vernesko, hjelm aller horselsvern vil dette redusere faren for personskader.

c) Forhindre utilisiktet start av elektroverktoyet. Pass pa at bryteren pa elektroverktoyet er slatt av for verktoyet kopies til vegkontakten og/eller batteriet, ellr for verktoyet loftes ellr bares. Hvis du holder fi ngeren pa bryteren nr du bærer elektroverktoyet, ellr dersom bryteren er slatt pa nar det er koblet til en stromkilde kan det oppsta ulykker.
d) Fjern eventuelle justeringsnokler aller skrunokler for du slar pa elektroverktoyet. Dersom en justeringsnokkel aller skrunokkel er festet til en roterende del pa elektroverktoyet när det startes, kan det fore til personskade.
e) Ikke strekk aller len deg for langt. Pass på at du står stødig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.
f) Ha pa deg riktig toy. Bruk ici lose klær ellersmykker.Hold här,klær og hansker unnabevegelige deler.
Lose klær, smykker ellert langt har kan vikle seg inn i de bevegelige delene.
g) Hvis verktoyet leveres med en stovsamler erler annet oppsmlingsutstyr, ma du passe pa at disse monteres og brukes pa riktig mate. Bruk av stovoppsamler kan redusere stovrelaterte farer.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktoyet. Bruk riktig elektroverktoy til arbeidet som skal utfores. Riktig elektroverktoy vil gjore arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.
b) Ikke bruk elektroverktoyet dersom av/pa-knappen ikke virker. Det er farlig á bruke elektroverktoy som ikke kan kontrolleres ved bruk av av/pa-knappen. Verktoyet ma da repareres.
c) Kople stopselet fra stikkontakten og/eller batteripakken fra elektroverktoyet ffor du foretar justeringer, bytter tilbehør erler lagrer elektroverktoyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for a starte elektroverktoyet ved et uhell.
d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn og la aldri personer som ikke er kjent med elektroverktøyet aller denen brukerverledningen bruke elektroverktøyet.

Elektroverktøy er farlige hvis det brukes av uerfarne personer.

e) Vedlikehold elektroverktoy. Kontroller at ingen bevegelige deler har lst seg, er feiljustert, knekt, ellar har andre skader som kan pavarkeBruken av elektroverktoyet.

Hvis elektroverktøyet er skadet ma det repareres før det brukes.

Mange ulykker oppstår på grunn av)darlig vedlikehold av elektroverktoy.

f) Hold skjæverktøy skarpe og rene. Riktig vedlikehold av skjæverktøy med skarpe skjærekanter vil redusere faren for at de laser seg, samtidig som de vil vare lettere á kontrollere.
g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for kan det oppsta farlige situasjoner.

5) Service

a) La kvalifisert servicepersonell som kun bruker originale resvedeler utfore service pa elektroverktoyet.

Dette vil sikre at sikkerheten pa elektroverktoyet opprettholdes.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer.

När det ikke er i bruk, skal elektronverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETSINSTRUKSER FOR VANLIG SLIPING OG KUTT-OPERASJONER

a) Dette elektroverktoyet skal brukes som et splice-eller kutteverktoy. Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifi kasjoner som medfolger.

Folges ikke instruksjönene under, kan det medfrolelektrisk stot, brann og/eller alvorlig personskade.

b) Operasjoner som sliping, kabelborsting eller polering skal ikke utføres med dette verktøyet.

Bruk av verktoyet til operasjoner som det ikke er beregnet for, kan skape fare og personskade.

c) Bruk bare tilbehör som er designet eller anbefalt av vektøyets produsent.

Det at et annet tilbehör kan festes på maskinen, betyr ikke at det kan brukes sikkert.

d) Den merkede hastigheten pa det roterende tilbehoret ma minst vare det samme som verktoyets maksimale hastiget.

Roterende tilbehör som brukes ved hastigheter over det de er beregnet for, kan splintres og gä i stykker.

e) Tilbehorets ytre diameter og tykkelse ma vare innenfor verktoyets typestorrelse.

Tilbehör i feil storrelse kan/DDtikke tilstrekkelig beskytttes ellkontroleres.

f) Gjenget montering av tilbehør må stemme overens med slipespindelgjengingen. For tilbehør som er montert med fl enser må akselhullet på tilbehoret passet til fl ensens plasseringsdiameter.

Tilbehör som ikkestemmer overens med elektroverktøyets monteringsmaskinvara, vil gå ute av balanse, vibrere kraftig og kan gjore verktøyet ukontrollerbart.

g) Ikke bruk skadet tilbehør. Før bruk, sjekk tilbehør som kutte-skiver for sprekker erller kutt, rondoller for sprekker, fl enger erller slitasje og metallborster for skadde erller lose tradier. Hvis verktøyet erler tilbehoret faller i bakken, sjekk for skader erller installer et uskadd tilbehør. Etter inspeksjon og montering av tilbehoret, posisponer deg selv og omkringstaende personer vekk fra verktøyets rotasjonsretning og test verktøyet pa maks hastighet uten belastning i ett minutt.

h) Ha pa deg personlig verneutstyr. Avhengig av hva slags roterende tilbehør som brukes, bruk sueisemaske aller vernebriller. Bruk stovmaske, horselsvern, hansker og ytterbekledning som kan stoppe sma, lose deler fra slipemateriaietller arbeidsstykket.

Öyebeskyttelsen mä vare kraftig nok til á stoppe stov, jern- og stålpartikler som kan lösne som et resultat av arbeidet. Stovmasken eller respiratoren mä kinne filtrere partikler fra arbeidsflaten. Langvarig ekspondering til hóy og intens lyd kan forårsake horselstap.

i) Hold omkringstaende personer unna arbeidsomraret. Personer som befinner seg i arbeidsomraret mbruke verneutstyr.

Fragmenter av arbeidsstykket aller et skadet tilbehør kan fly av sted og skade personer som befinner seg utenfor det direkte arbeidsområdet.

Hvis operatoren mister kontroll over verktøyet, kan dette.fore til at ledningen kuttes eller henger seg fast og operatorens handller arm kan bltrukket inn i den roterende skiven.

Roterende deler kan ved et uhell henge seg fast i operatorens klær, og dette kan fore til at maskinenkommen ikontakt med operatorens kropp.

n) Rengjor ventilasjonskappen regelmessig.

Motorens vitfe vil dra stov inn i maskinhuset, og en for stor oppsamling av metallstov kan forarsake elektrisk fare.

o) Ikke bruk maskinen i nærhen av brennbare materialer.

Gnister kan antennae materialene.

p) Ikke bruk tilbehør som fordrer kjølevæske.

Bruk av vann ell er andre kjolevæsker kan forårsake dodelig elektrosjokk.

TILBAKESLAG OG RELATERTE ADVISLER

Tilbakeslag er en plutselig reaksjon som følgve av en klemt eller kilet rotasjonsskive, rondell, børste eller andre tilbehør. En slick plutselig lasing av tilbehoret vil fore til at rotasjonen stopper og at maskinen tvinges i motsatt retning av tilbehorets rotasjon nár det kiltes fast.

For eksempel, hvis en slipseskive kiles fast i et arbeidsstykke, kan dette fore til at skiven tar tak og "sparker" ifra. Skiven kan dermed stote opp mot ell er vekk fra operatoren, avhengig av skivens bevegelse da kilingen oppsto. Slipskiven kan ogsa ryke.

Tilbakeslag er et resultat av ufsiktig bruk og/eller brudd pa bruksinstruktene og kan dermed unngas ved korrekt bruk som vist under.

a) Operatoren skal holde godt i maskinen og posisjonere kropp og armer sik at tilbakeslag kan motstås. Bruk alltid hjelpehandtaket, nar det medfølger, for maksimal kontroll av rekyl eller dreiemoment ved oppstart.

Operatoren kan kontrollere dreiemomentet aller rekyl hvis korrekte forholdsergler tas.

b) Du ma aldri plassere hendene i nærheten av det roterende tilbehoret.

Ved tilbakeslag kan tilbehoretkommenikontakt medhanden.

c) Ikke plasser kroppen i et omrade som elektroverktoyet kan ramme ved tilbakeslag.

Tilbakeslag vil tvinge verktoyet i motsatt retning av hjulets rojasjon när det kiles fast.

d) Vær spesielt forsiktig ved arbeid på hjørner, skarpe kanter osv. Unngå at tilbehøret hopper eller henger seg fast.

Hjørner, skarpe kanter eller hopping og ujevn kontakt med arbeitssemnet har en tendens til a fore til at det roterende tilbehorek kiles fast uller klemmes og verktøyetkommen ut av kontroll.

e) Ikke bruk et motorsagblad aller et tannet sagblad.

Slike blader skaper hyppige tilbakeslag og gjør verktøyet ukontrollerbart.

SIKKERHETSINSTRUKSER SPESIFIKT FOR SLIPING OG KUTT-OPERASJONER

a) Bare bruk skiver som er anbefalt av verktoyets produsent og det spesifi serte vernet designet for den valgte skiven.

c) Vernedekslet mä alltid vare godt festet og festet sik at minst mulig av skiven er ubeskyttet for operatoren.

Beskyttelsen hjelper til med a beskytte operatoren fra odelagte hjulfragmententer, utilsiktet kontakt med hjulet og gnister som kan anteenne klær.

d) Slipeskivene mä bare brukes til anbefalte operasjoner. For eksempel:/DD:uk siden av en kutteskive til sliping.

a) Ikke kil kutteskiven eller bruk for mye kraft under kutting. Ikke kutt for mye av gangen.

Hvis operatoren legger for mye press på skiven under arbeid, øker faren for vridning eller tilstopping av skiven i kuttet og tilbakeslag eller skivebrudd.

b) Operatoren skal/DDie posisjonere seg i linje med ell erbak den roterende skiven.

Dette er fordinarskivenbevegersegbortfraoperatorens kroppvil et eventuelttilbakeslag drive den roterende skivenmot operatoren.

Sjekk hvorfor kilingen oppsto og ta forholdsregler slick at det ikke skjer igjen.

d) Ikke start opp kutt-operationsjonen igjen mens skiven er i arbeidsstykket. När skiven har maks hastighet, kan den settes inn i kuttet igjen.

Hvis maskinen startes i kuttet, kan kiling og tilbakeslag oppsta.

e) Stott opp plater aller andre store arbeidsstykker for a minske risikoen for at skiven kiles og tilbakeslag.

Store arbeidsstykker kan boye seg ell er henge nedover pa grunn av sin egen vekt. Arbeidsstykket bor stottes opp nær kuttelinjen og kanten pa arbeidsstykket pa begge sider av skiven.

f) Vær ekstra var som ved utskjaering av hull i eksisterende vegger eller områder med)darlig sikt.

Skiven kan skjaere i stykker gass-ller vannrør, elektriske kabler aller andre objekter som kan forarsake tilbakeslag.

GENERELLE SIKKERHETSINSTRUKSJONER FOR SLIPEMASKINER

• Kontroller at hastigheten som er markert på slipskiven er lik eller storre enn den anbefalte hastigheten for slipemaskinen;
• Kontroller at målene på slipeskiven passer med slipemaskinen;
• Slipeskiver skal oppbevares og händteres forsiktig i samsvar med produsentens instruksjoner;
• Kontroller slipeskiven for bruk. Bruk aldri slipeskiver som har hakk, sprekker erller som er skadd pa annen mate;
  Pass pà at skiver og spisser er montert i henhold til produsentens instruksjoner;
  Pass pà at mellomlegg brukes nár slike fólger med en slipeskive, amat nár de er pákrevd;
• Kontroller at slipskiven er riktig moniert og strammet til før bruk. Hold deretter godt tak i verktøyet og la det gå pa tomgang i 30 sekunder på et trygt sted. Stopp verktøyet umiddelbart om du oppdager kraftige vibrasjoner eller andre feil. I slike tilfeller ma du kontrollere verktøyet for a fastsette arsaken til feilen;
• Hvis verktøyet er utstyrt med et vern, ma vernet alltid brukes på verktøyet;
  d Nár du bruker et slipende skjærehjul, ma du passer på à ta av den standard hjulbeskyttelsen og montere hjulbeskyttelsen med sidebeskyttelse (selges separat) (Fig. 4);
• Bruk aldri separate hylser eller adaptere for a tilpasse slipeskiver med store hull;
• Pá verktóy som er beregnet pá slipskiver med gjenget hull, ma du kontrollere at hullet med gjenger er dypt nok til a passer lenghten pá spindelen;
• Kontroller at arbeidsstykket er godt stottet;
• Bruk ikke kutteskiver til sideveis sliping;
  Pass på at gnister som oppstår under bruk ikke forårsaker farlige situasjoner, f. ekskommen i kontakt med personer eller antenner brannfarlige materialer;
• Kontroller at ventilasjonshullene/DD er tilstoppet nár du arbeider i stovete omgivelser. Hvis det er nodvendig à fjerne stov i ventilasjonshullene, ma du forst trekke ut ledningen pa verktoyet fra vegkkontakten, for du fjerner stov fra hullene (bru k aldri metallgjenstander til dette formålet). Vær forsiktig slick at innvendige deler pa verktoyet/DD skades;
• Bruk alltid vernebriller og hørsvern. Annet verneutstyr, sik som stovmaske, hansker, hjelm og vernetøy, skal også brukes;
• Vær oppmerksom på at hjulet fortsetter Å rotere nár verktøyet er slätt av;

FLERE SIKKERHETSADVARSLER

1. Sorg for at stromkilden som skal brukes er i overensstemmelse med stromkravene som er angitt pa produits navneplate.
2. Sorg for at strombryteren er i posisjon AV. Hvis stopslet er koblet til en stikkontakt nár strombryteren er i posisjon PÁ, vil elektroverktýet starte opp umiddelbart, noe som kan fère til en alvorlig ulykke.
3. Nár arbeidsomradyet fjernes fra stromkilden, ma du bruke en skjoteledning med tilstrekkelig tykke og merket kapasitet. Skjoteledningen bør vare sa kort som praktisk mulig.
4. Sorg for at den nedtrykte midtslipeskiven som skal brukes er av korrekt type og fri for sprekker og overflatedefekter. Sorg ogsa for at den nedtrykte midtslipeskiven er ordentlig montert og at slipseskivemutteren er trygt strammet.

5. Bekreft at trykknappen er koblet ut ved a trykke pa trykknappen to ellertre ganger for du slarelektroverktoyet pa.

6. For a forlenge maskinens levetid og sorge for en førstklasses fi nish, er det viktig at maskinen icke overbelastes ved a anvende for mye trykk. I de fl este programmer er maskinens vekt alene tilstrekkelig for effektiv sliping. For mye trykk vil fore til redusert rotasjonshastigthet, darligere overlatefinish og overbelastning, noe som kan redusere maskinens levetid.

7. Slipskiven fortsetter Å rotere etter at verktøyet er slätt av. Etter at du har slätt av maskinen, mä du ikke sette den ned før den nedtrykte midtslipeskiven har stanset helt. I tillegg til Å unngå alvorlige ulykker vil denen forholdsreregelen redusere meldden med stov og spon som suges inn i instrumentet.
8. Nár maskinen ikke er i bruk, bør strømkilden æere frakoblet.
9. Sorg for at du slar AV og kobler fra stopset fra stikkontakten for a unnga en alvorlig ulykke for den nedtrykte口中slapeskiven blir montert og demontert.
   10.RCD

Bruk av et strømuttak med jordfeilbryter på 30 mA eller mindre anbefales til enhver tid.

SYMBOLER

ADVARSEL

Folgende symboler brukes for maskinen. Sorg for a forsta betydningen av disse symbolene for maskinen tas i brutk.

	G10SQ2 / G12SQ2 / G13SQ2 Vinkelsliper
	For Å minske faren for skade må brukeren lese instruksjonsboken.
	Ha alltid på deg vernebriller.
	Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-directiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefolge i samsvar med nasjonale lover, må elektroverktøy som har nàdd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
V Merkespenning
~	Vekselstrøm
P	Opptatt eff ekt
n	Merkehastighet
min-1 Omdreiinger eller vekselganger per minutt
D Slipeskivens ytre mål
d Slipeskivens fulle mål
t Hjulets tykkelse
	Periferi-hastighet
kg	Vekt (i henhold til EPTA-prosedyren 01/2003)
I	SIå PÅ
O	SIå AV
	Koble hovedstøpslet fra det elektriske uttaket

!	Advarsel
	Klasse II verktøy

STANDARD TILBEHØR

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp nedenfor.

(1) Justeringsnokkel 1
(2)Sidehandtak 1
(3) Nedtrykt midtslipeskive 1

Standard tilbehör kan endres uten varsel.

ANVENDELS

Fjerning av stop og overflatebehandling av arbeider ulike typersl, bronze og aluminium.
Sliping av sveisesde deler, aller deler som er skåret av ved hjelp av sveisebrenner.
Skjaering av syntetisk belong, stein, murstein, marmor og lignende materialer.

SPESIFIKASJONER

Spesifi kasjonen til dette elektroverktøyet er i listet opp i tabellen på side 120.

MERK

På grunn av HiKOKIs kontinuierlige forsknings- og utvikingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

MONTERING OG BRUK

Handling	Figur S	de
Montering og justering av vernedeksel	1	121
Festing av sidehändtaket	2	121
Montere den nedtrykte midtslipeskiven	3	122
Montering av skjærehjul og hjulbeskyttelse*1	4	122
Montering av diamanthjul og hjulbeskyttelse*1	5	122
Bryterbruk	6	122
Slipevinkel og slipemetode	7	123
Valg av tilbehør	-	124

*1 Ekstrautstyr

1. Inspeksjon av den nedtrykte midtslipeskiven

Sorg for at den nedtrykte midtslipeskiven er fri for sprekker og overfl atedefekter.

1. Inspisere monteringsskruene

Gjennomfor regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er lose, stram dem umiddelbart. Unnlatelse av a gjoare dette kan fore til alvorlig fare.

Norsk

3. Inspisere karbonbørstene

For kontinuierlig sikkerhet og vern fra elektriske stot, bør inpisering av karbonbørster og utskiftninger av verktoyets deler KUN gjennomfores av et AUTORISERT HiKOKI SERVICESENTER.

4. Skifte ut strømkabelen

Hvis det er nadvendig Å skiffe ut strömkabelen, ma dette gjores av et autorisert HiKOKI-verksted for a forbhindre en sikkerhetsfare.

5. Vedlikehold av motoren

ADVARSEL

Du ma alltid bruke vernebriller og stovrespiratorer nár du blaser luft fra haledeksellufthullet med bruk av en luftpistol osv.

Hvis dette ikke overholds, kan det före til at luft som sprutes ut, inhaleres ellerkommen inn i øynene dine.

Motorrotasjonen er delve "hjertet" til elektroverktøyet. Vær forsiktig sik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

MERK

När arbeidet er fertig, blåser du luft som/DDke inneholder fuktigkeit fra haledeksellufthulleket ved bruk av en luftpistol osv. mens du kjörer motoren uten last. Dette er effektiv for a fjerne all skitt og stov som har samlet seg opp. Skitt og stov som samler seg opp innate i motoren, kan fore til funksjonsceil.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, ma overholds ved drift og vedlikehold av elektroverktøy.

GARANTI

Vigaranterer HiKOKI elektroverktoy iamsvar medlovfestet/ landsspesifikke forskritter. Denne garantien dekker ici feil ell er skader pa grunn av misbruk, vanstell, ell er normal slitasje. I tilfelle av klage, vennligst send elektroverktoyet, ici demontert, med GARANTISERTIFIKATET som fi nnes pa slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon om luftbarne lyder eller vibrasjoner

De malte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871.

Malt A-veid lydeff ektniva: 97,5 dB (A).

Malt A-veid lydtrykkniva: 86,5 dB (A).

Usikkerhet K: 3 dB (A).

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifolge EN60745.

Plansliping:

Vibrasjon emisjonsverdi per time a_h AG = 10,7m / s^2

Usikkerhet K = 1,5m / s^2

Den totale vibrasjonsverdien som er opplyst, er malt i henhold til en standard testmetode og kan brukes til a semenligne et verktoy med et annet.

Den kan ogsa brukes som en forelopig estimering av ekspponering.

ADVARSEL

Vibrasjonsemisjonen under bruk av elektroverktoyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.
Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil��re under de gjeldende bruksforholdene, for a beskytte brukeren (vurdert i forhold tilBruken, som hvor mange ganger maskinen er slatt på eller av og tomgangskjording it tillegg til aktiv bruk).

MERK

På grunn av HiKOKIs kontinuierlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarel.

YLEISET SÄHKÖTYÖKALUN TURVALLISUUTTA KOSKEVAT VAROITUKSET

VAROITUS
