Merke	HiKOKI
Modell	G 10SN2
Produkttype	Elektrisk vinkelsliper
Slipeskivens ytre diameter	100 mm
Slipeskivens hull diameter	16 mm (typisk)
Tomgangshastighet	11 000 min⁻¹
Inngående effekt	750 W (estimert)
Nominell spenning	220–240 V ~
Strøm	Vekselstrøm (AC)
Vekt (iht. EPTA 01/2003)	1,4 kg (omtrent)
Beskyttelse mot utilsiktet omstart	Ja (på S-versjoner)
Hovedfunksjoner	Sliping, kapping, graving
Medfølgende tilbehør	Nøkkel, sidehåndtak, forskjøvet senterhjul
Lydtrykknivå	86,5 dB(A)
Lydeffektnivå	97,5 dB(A)
Vibrasjon (sliping)	10,7 m/s²
Vedlikehold	Rens ventilasjonsåpningene, sjekk kullbørster, service hos autorisert HiKOKI verksted
Garanti	I henhold til nasjonale forskrifter, autorisert HiKOKI service
Beskyttelsesklasse	II (dobbel isolasjon)

Ofte stilte spørsmål - G 10SN2 HiKOKI

Hvordan monterer jeg en slipeskive på HiKOKI G 10SN2?

Koble fra verktøyet. Bruk den medfølgende nøkkelen for å løsne mutteren. Plasser slipeskiven på akselen, skru på mutteren og stram godt. Sørg for at slipeskiven er sentrert og at beskyttelsen er riktig plassert.

Hvordan justeres beskyttelsesdekselet?

Løsne skruen på dekselet, drei det for å eksponere ønsket del av slipeskiven, og stram deretter. Dekselet må plasseres slik at det beskytter brukeren mot gnister og rusk.

Hvilke typer slipeskiver kan jeg bruke?

Bruk kun slipeskiver som er kompatible med diameteren (100 mm) og maksimal hastighet (11 000 min⁻¹) for verktøyet. Forskyvede navskiver eller diamantskiver anbefales avhengig av bruksområdet.

Hvordan rengjør jeg vinkelsliperen?

Koble verktøyet fra strømmen. Rens ventilasjonsåpningene med en tørr luftpistol for å unngå støvansamling. Tørk utsiden med en fuktig klut. Ikke senk den ned i vann.

Hva gjør jeg hvis verktøyet ikke starter?

Sjekk at støpselet er ordentlig tilkoblet og at bryteren står i på-posisjon. Hvis problemet vedvarer, sjekk sikringen eller effektbryteren. Hvis verktøyet fortsatt ikke fungerer, kontakt et autorisert HiKOKI serviceverksted.

Hvordan skifter jeg kullbørstene?

Bytte av kullbørster må utføres av et autorisert HiKOKI serviceverksted for å sikre sikkerhet og ytelse. Ikke prøv å gjøre det selv.

Kan jeg bruke vinkelsliperen til å skjære i metall?

Ja, med en egnet kappeskive (f.eks. sliperondell). Sørg for å følge sikkerhetsinstruksjonene og bruk riktig beskyttelsesdeksel.

Hvordan reduserer jeg vibrasjoner under bruk?

Bruk det medfølgende sidehåndtaket for å holde verktøyet fast. Unngå å legge for mye press på verktøyet. En godt balansert slipeskive reduserer også vibrasjoner.

Har vinkelsliperen beskyttelse mot utilsiktet omstart?

På S-versjoner (G10SN2(S)) er verktøyet utstyrt med beskyttelse mot omstart etter strømbrudd. Sett bryteren til Av og vent 1 sekund før du starter på nytt.

Hvor finner jeg reservedeler?

Kontakt et autorisert HiKOKI serviceverksted eller se på den offisielle nettsiden. Bruk kun originale deler for å opprettholde sikkerhet og ytelse.

BRUKSANVISNING G 10SN2 HiKOKI

2. Kontroll av monteringsskruvar

Laes alle sikkerhedsadvarsler og alle instruktioner.

Det kan medfrole elektrisk stod, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor jegke overholds.

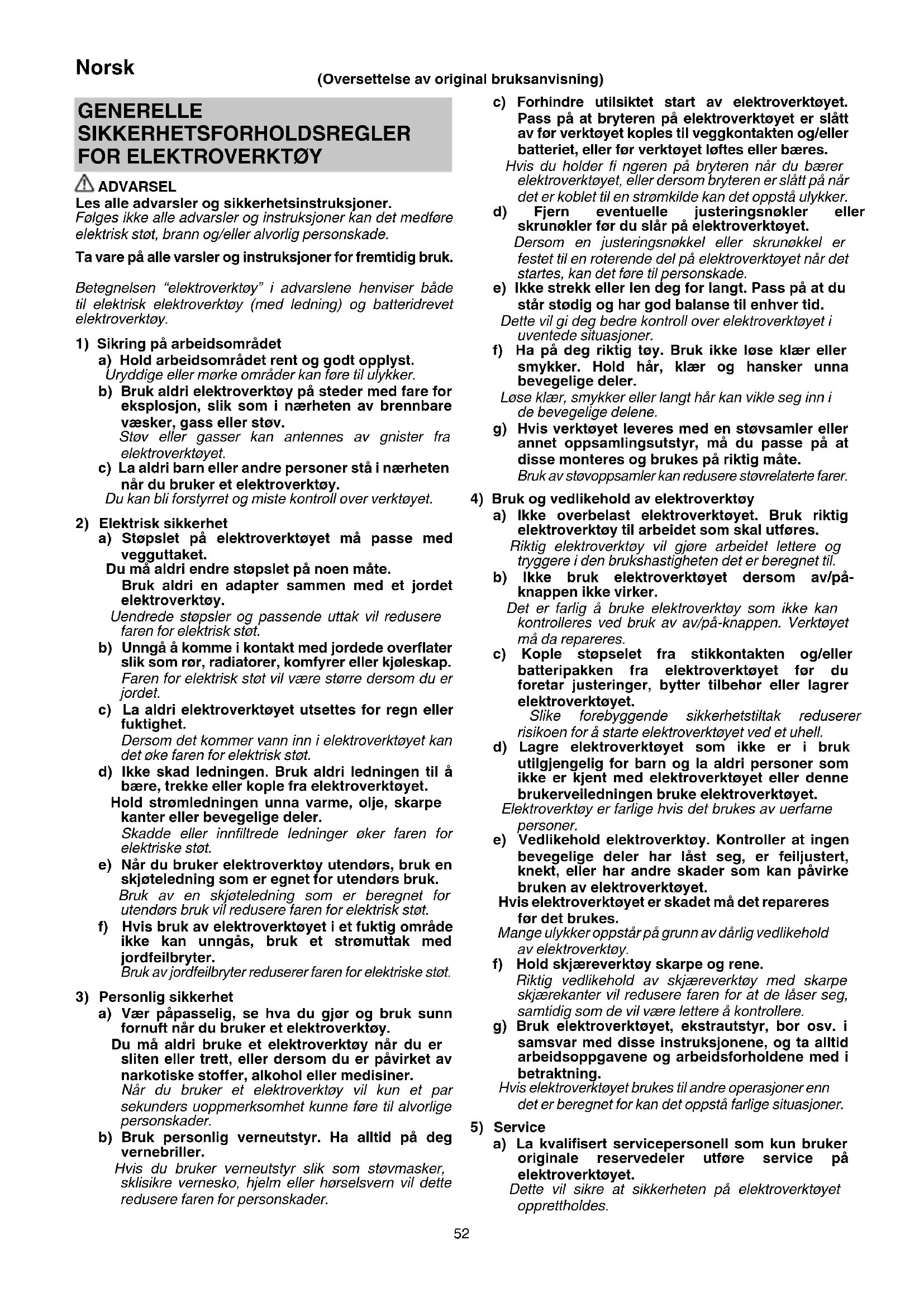

Les alle advarsler og sikkerhetsinstruksjoner.

Folges kein alle advarsler og instruksjoner kan det medfore elektrisk stot, brann og/eller alvorlig personskade.

Ta vare pà alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advarslene henvisser bade til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

a) Hold arbeitsområdet rent og godt opplyst. Uryddige aller mørke områder kan fore til ulykke.
b) Bruk aldri elektroverktoy pa steder med fare for eksplosjon, sik som i nærheten av brennbare væsker, gass erler stov. Stov eller gasser kan antennes av gnister fra elektroverktoyet.
c) La aldri barn aller andre personer sta i nærhen nár du bruker et elektroverktoy. Du kan bli forstyret og miste kontroll over verktoyet.

2) Elektrisk sikkerhet

a) Stopslet pa elektroverktoyet ma passer med vegguttaket. Du ma aldri endre stopslet pa noen mate. Bruk aldri en adapter sommen med et jordet elektroverktoy.
Uendrede stopsler og passende uttak vil redusere faren for elektrisk stot.
b) Unngå Åkommen i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjoleskap. Faren for elektrisk stot vil vare storre dersom du er jordet.
c) La aldri elektronverktoyet utsettes for regn ellere fuktigkeit. Dersom detkommen vann inn i elektroverktoyet kan det oke faren for elektrisk stot.
d) Ikke skad ledningen. Bruk aldri ledningen til a bare, trekke erler kople fra elektroverktoyet. Hold stromledningen unna varme, olje, skarpe kanter ell erler bevegelige deler.

Skadde aller innfiltrede ledninger oker faren for elektriske stot.

e) Nár du bruker elektroverktóy utendørs, bruk en skjoteledning som er egnet for utendørs bruk. Bruk av en skjoteledning som er beregnet for utendørs bruk vil redusere faren for elektrisk stot.
f) Hvis bruk av elektroverktoyet i et fuktig omrade\ ikke kan unngas, bruk et strømuttak med\ jordfeilbryter.
Bruk av jordfeilbryter reduserer faren for elektriske stot.

3) Personlig sikkerhet

a) Vær papiasselig, se hva du gjør og bruk sunn fornuft nár du bruker et elektroverktøy.

Du ma aldri bruke et elektroverktoy nár du er sliten ell er trett, ell der som du er pavirket av narkotiske stoffer, alkohol eller medisiner.

Hvis du bruker verneutstyr slik som stovmasker, sklisikre vernesko, hjelm aller horselsvern vil dette redusere faren for personskader.

c) Forhindre utilisiktet start av elektroverktoyet. Pass pa at bryteren pa elektroverktoyet er slatt av for verktoyet kuples til vegkkontaktien og/eller batteriet, ellr for verktoyet loftes ellr bares.

Dette vil gi deg bedre konroll over elektroverktoyet i uventede situasjoner.

f) Ha pa deg riktig toy. Bruk ici lose klær ell er smykker. Hold här, klær og hansker unna bevegelige deler.
Lose klaer, smykker ellr langt har kan vikle seg inn i de bevegelige delene.
g) Hvis verktoyet leveres med en stovsmler aller annet oppsmlingsutstyr, ma du passer på at disse monteres og brukes på riktig mäte.

Bruk av stovoppsamler kan redusere stavrelaterte farer.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres.
Riktig elektroverktoy vil gjore arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.
b) Ikke bruk elektroverktøyet dersom av/pa-knappen ikke virker.

Det er farlig Å bruke elektroverktoy som ikke kan kontrolleres ved bruk av av/pa-knappen. Verktoyet ma da repareres.

c) Kople stopselet fra stikkontakten og/eller batteripakken fra elektroverktoyet for du foretar justeringer, bytter tilbehør eller lagrer elektroverktoyet.
Slike forebyggende sikkerhetstiltak reduserer risikoen for a starte elektroverktoyet ved et uhell.
d) Lagre elektronverktøyet som ikke er i bruk utilgjengelig for barn og la aldri personer som ikke er kjent med elektronverktøyet aller davon brukerverledningen bruke elektronverktøyet.

Elektroverktoy er farlige hvis det brukes av uerfarne personer.
e) Vedlikehold elektroverktoy. Kontroller at ingen bevegelige deler har lst seg, er feiljustert, knekt, ellar har andre skader som kan pavarke bruken av elektroverktoyet.

Hvis elektroverktøyet er skådet på det repareres for det brukes.

Mange ulykker oppstår på grunn av)därlig vedlikehold av elektroverktoy.
f) Hold skjæverktøy skarpe og rene.

Riktig vedlikehold av skjaereverktoy med skarpe skjaerekanter vil redusere faren for at de laser seg, samtidig som de vil vare lettera kontrollere.
g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for kan det oppsta farlige situasjoner.

5) Service

a) La kvalifisert servicepersonell som kun bruker originale resedeler utfore service pa elektroverktoyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer.

När det ikke er i bruk, skal elektronverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETSINSTRUKSER FOR VANLIG SLIPING OG KUTT-OPERASJONER

a) Dette elektroverktoyet skal brukes som et splice-eller kutteverktoy. Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifi kasjoner som medfolger.

Folges ikke instruksjönene under, kan det medfrolelektrisk stot, brann og/eller alvorlig personskade.

b) Operasjoner som sliping, kabelborsting eller polering skal ikke utføres med dette verktøyet.

Bruk av verktoyet til operasjoner som det ikke er beregnet for, kan skape fare og personskade.

c) Bruk bare tilbehör som er designet eller anbefalt av vektøyets produsent.

Det at et annet tilbehör kan festes på maskinen, betyr ikke at det kan brukes sikkert.

d) Den merkede hastigheten pa det roterende tilbehoret ma minst vare det samme som verktoyets maksimale hastiget.

Roterende tilbehör som brukes ved hastigheter over det de er beregnet for, kan splintres og gä i stykker.

e) Tilbehorets ytre diameter og tykkelse ma vare innenfor verktoyets typestorrelse.

Tilbehör i feil storrelse kan/DDtikke tilstrekkelig beskytttes eller kontrolleres.

f) Gjenget montering av tilbehør må stemme overens med slipespindelgjengingen. For tilbehør som er montert med fl enser må akselhullet på tilbehoret passet til fl ensens plasseringsdiameter.

Tilbehör som ikkestemmer overens med elektroverktøyets monteringsmaskinvara, vil gå ute av balanse, vibrere kraftig og kan gjore verktøyet ukontrollerbart.

g) Ikke bruk skadet tilbehør. Før bruk, sjekk tilbehør som kutte-skiver for sprekker erller kutt, rondoller for sprekker, fl enger erller slitasje og metallborster for skadde erller lose tradier. Hvis verktøyet erler tilbehøret faller i bakken, sjekk for skader erller installer et uskadd tilbehør. Etter inspeksjon og montering av tilbehøret, posisponer deg selv og omkringstaende personer vekk fra verktøyets rotasjonsretning og test verktøyet pa maks hastighet uten belastning i ett minutt.

h) Ha pa deg personlig verneutstyr. Avhengig av hva slags roterende tilbehør som brukes, bruk sueisemaske aller vernebriller. Bruk stovmaske, horselsvern, hansker og ytterbekledning som kan stoppe sma, lose deler fra slipemateriaietller arbeidsstykket.

Oyebeskyttelsen ma vare kraftig nok til a stoppe stov, jern- og stalpartikler som kan losne som et resultat av arbeidet. Stovmasken aller respiratoren ma kinne filtrere partikler fra arbeidsflaten. Langvarig ekspondering til hoy og intens lyd kan forarsake horselstap.

i) Hold omkringstaende personer unna arbeidsomraret. Personer som befinner seg i arbeidsomraret mbruke verneutstyr.

Fragmenter av arbeidsstykket aller et skadet tilbehør kan fly av sted og skade personer som befinner seg utenfor det direkte arbeidsområdet.

j) Hold verktøyet kun i det isolerte gripehandtaket ved bruk i omrader hvor maskinen og dens kuttetilbehør kankommenikontakt med skjulte ledninger elldensegen ledning.

Kuttetilbehör somkommen ikontakt med strømforende ledninger,kan gjore eksponerte metalldeler pa elektroverktoyet stromforende og kan gi operatoren elektriske stot.

k) Hold ledningen unna det roterende tilbehoret.

Hvis operatoren mister kontroll over verktøyet, kan dette.fore til at ledningen kuttes eller henger seg fast og operatorens handller arm kan bltrukket inn i den roterende skiven.

Roterende deler kan ved et uhell henge seg fast i operatorens klær, og dette kan fore til at maskinenkommen ikontakt med operatorens kropp.

n) Rengjor ventilasjonskappen regelmessig.

Motorens vitfe vil dra stov inn i maskinhuset, og en for stor oppsamling av metallstov kan forarsake elektrisk fare.

o) Ikke bruk maskinen i nærhen av brennbare materialer.

Gnister kan antennematerialene.

Tilbakeslag er en plutselig reaksjon som følgve av en klemt eller kilet rotasjonsskive, rondell, børste eller andre tilbehør. En slick plutselig lasing av tilbehoret vil fore til at rotasjonen stopper og at maskinen tvinges i motsatt retning av tilbehorets rotasjon nár det kiltes fast.

For eksempel, hvis en slipseskive kiles fast i et arbeidsstykke, kan dette fore til at skiven tar tak og "sparker" ifra. Skiven kan dermed stote opp mot ell er vekk fra operatoren, avhengig av skivens bevegelse da kilingen oppsto. Slipskiven kan ogsa ryke.

Tilbakeslag er et resultat av ufsiktig bruk og/eller brudd pa bruksinstruktene og kan dermed unngas ved korrekt bruk som vist under.

a) Operatoren skal holde godt i maskinen og posisjonere kropp og armer sik at tilbakeslag kan motstås. Bruk alltid hjelpehandtaket, nar det medfølger, for maksimal kontroll av rekyl eller dreiemoment ved oppstart.

Operatoren kan kontrollere dreiemomentet aller rekyl hvis korrekte forholdsergler tas.

b) Du ma aldri plassere hendene i nærheten av det roterende tilbehoret.

Ved tilbakeslag kan tilbehoretkommenikontakt medhanden.

c) Ikke plasser kroppen i et omrade som elektroverktoyet kan ramme ved tilbakeslag.

Tilbakeslag vil tvinge verktoyet i motsatt retning av hjulets rojasjon när det kiles fast.

d) Vær spesielt forsiktig ved arbeid på hjørner, skarpe kanter osv. Unngå at tilbehoret hopper eller henger seg fast.

Hjørner, skarpe kanter eller hopping og ujevn kontakt med arbeidsemnet har en tendens til a fore til at det roterende tilbehorek kiles fast uller klemmes og verktoyetkommen ut av kontroll.

e) Ikke bruk et motorsagblad aller et tannet sagblad.

Slike blader skaper hyppige tilbakeslag og gjør verktøyet ukontrollerbart.

SIKKERHETSINSTRUKSER SPESIFIKT FOR SLIPING OG KUTT-OPERASJONER

a) Bare bruk skiver som er anbefalt av verktoyets produsent og det spesifi serte vernet designet for den valgte skiven.

c) Vernedekslet mä alltid vare godt festet og festet sik at minst mulig av skiven er ubeskyttet for operatoren.

Beskyttelsen hjelper til med a beskytte operatoren fra odelagte hjulfragmententer, utilsiktet kontakt med hjulet og gnister som kan antennene klær.

d) Slipeskivene mä bare brukes til anbefalte operasjoner. For eksempel:/DD:uk siden av en kutteskive til sliping.

a) Ikke kil kutteskiven eller bruk for mye kraft under kutting. Ikke kutt for mye av gangen.

Hvis operatoren legger for mye press på skiven under arbeid, øker faren for vridning eller tilstopping av skiven i kuttet og tilbakeslag eller skivebrudd.

b) Operatoren skal/DDie posisjonere seg i linje med ell erbak den roterende skiven.

Dette er fordinar skivenbeveger segbort fra operatorens kropp vil et eventuelt tilbakeslag drive den roterende skiven mot operatoren.

Sjekk hvorfor kilingen oppsto og ta forholdsregler slick at det ikke skjer igjen.

d) Ikke start opp kutt-operationsjonen igjen mens skiven er i arbeidsstykket. När skiven har maks hastighet, kan den settes inn i kuttet igjen.

Hvis maskinen startes i kuttet, kan kiling og tilbakeslag oppsta.

e) Stott opp plater aller andre store arbeidsstykker for a minske risikoen for at skiven kiles og tilbakeslag.

Store arbeidsstykker kan boye seg ell er henge nedover pa grunn av sin egen vekt. Arbeidsstykket bor stottes opp nær kuttelinjen og kanten pa arbeidsstykket pa begge sider av skiven.

f) Vær ekstra var som ved utskjaering av hull i eksisterende vegger eller områder med)darlig sikt.

Skiven kan skjaere i stykker gass-ller vannrør, elektriske kabler aller andre objekter som kan forarsake tilbakeslag.

GENERELLE SIKKERHETSINSTRUKSJONER FOR SLIPEMASKINER

• Kontroller at hastigheten som er markert på slipskiven er lik eller storre enn den anbefalte hastigheten for slipemaskinen;
• Kontroller at målene på slipeskiven passer med slipemaskinen;
• Slipeskiver skal oppbevares og händteres forsiktig i samsvar med produsentens instruksjoner;
• Kontroller slipeskiven for bruk. Bruk aldri slipeskiver som har hakk, sprekker ell er som er skadd pa annen mate;
  Pass pà at skiver og spisser er montert i henhold til produsentens instruksjoner;
  Pass pà at mellomlegg brukes nár slike fólger med en slipeskive, amat nár de er pákrevd;
• Kontroller at slipskiven er riktig moniert og strammet til før bruk. Hold deretter godt tak i verktøyet og la det gå pa tomgang i 30 sekunder på et trygt sted. Stopp verktøyet umiddelbart om du oppdager kraftige vibrasjoner eller andre feil. I slike tilfeller ma du kontrollere verktøyet for a fastsette arsaken til feilen;
• Hvis verktøyet er utstyrt med et vern, ma vernet alltid brukes på verktøyet;
  d Nár du bruker et slipende skjærehjul, ma du passer på à ta av den standard hjulbeskyttelsen og montere hjulbeskyttelsen med sidebeskyttelse (selges separat) (Fig. 4);
• Bruk aldri separate hylser eller adaptere for a tilpasse slipeskiver med store hull;
• Pá verktóy som er beregnet pá slipskiver med gjenget hull, ma du kontrollere at hullet med gjenger er dypt nok til a passer langden pá spindelen;
• Kontroller at arbeidsstykket er godt stottet;
• Bruk ikke kutteskiver til sideveis sliping;
  Pass på at gnister som oppstår under bruk ikke forårsaker farlige situasjoner, f. ekskommen i kontakt med personer eller antenner brannfarlige materialer;
• Kontroller at ventilasjonshullene ikke er tilstoppet nár du arbeider i stovete omgivelser. Hvis det er不同程度 fjerne stav i ventilasjonshullene, ma du forst trekke ut ledningen på verktøyet fra vegkkontakten, for du fjerner stav fra hullene (bru k aldri metallgjenstander til dette formålet). Vær forsiktig slick at innvendige deler på verktøyet ikke skades;
• Bruk alltid vernebriller og hørsvern. Annet verneutstyr, sik som stovmaske, hansker, hjelm og vernetøy, skal også brukes;
• Vær oppmerksom på at hjulet fortsetter Å rotere nár verktøyet er slätt av;

FLERE SIKKERHETSADVARSLER

1. Sorg for at stromkilden som skal brukes er i overensstemmelse med stromkravene som er angitt pa produits navneplate.
2. Sorg for at strombryteren er i posisjon AV. Hvis stopslet er koblet til en stikkontakt nár strombryteren er i posisjon PÁ, vil elektroverktýet starte opp umiddelbart, noe som kan fère til en alvorlig ulykke.
3. Nár arbeidsomradyet fjernes fra stromkilden, ma du bruke en skjoteledning med tilstrekkelig tykke og merket kapasitet. Skjoteledningen bør vare sa kort som praktisk mulig.
4. Sorg for at den nedtrykte midtslipeskiven som skal brukes er av korrekt type og fri for sprekker og overflatedefekter. Sorg ogsa for at den nedtrykte midtslipeskiven er ordentlig montert og at slipseskivemutteren er trygt strammet.

5. Bekreft at trykknappen er koblet ut ved a trykke pa trykknappen to ellertre ganger for du slarelektroverktoyet pa.

6. For a forlenge maskinens levetid og sorge for en forsteklasses fi nish, er det viktig at maskinen icke overbelastes ved a anvende for mye trykk. I de fl este programmer er maskinens vekt alene tilstrekkelig for effektiv sliping. For mye trykk vil fore til redusert rotasjonshastigthet, darligere overflatfinish og overbelastning, noe som kan reduse maskinens levetid.

7. Slipskiven fortsetter Å rotere etter at verktøyet er slätt av. Etter at du har slätt av maskinen, mä du ikke sette den ned før den nedtrykke midtslipeskiven har stanset helt. I tillegg til Å unngå alvorlige ulykker vil denen forholdsreregelen redusere meldden med stov og spon som suges inn i instrumentet.
8. Nár maskinen ikke er i bruk, bør strømkilden æere frakoblet.
9. Sorg for at du slar AV og kobler fra stopslet fra stikkontakten for a unnga en alvorlig ulykke for den nedtrykte口中slipskiven blir montert og demontert.
   10.RCD

Bruk av et strømuttak med jordfeilbryter på 30 mA eller mindre anbefales til enhver tid.

1. Ikke operer fra en direkte strømkilde, forsterker ellernoen annen type transformator. Dette kan ikke bare foretil skade på maskinen, men kan fore til ulykker.
2. Noen mobile generatorer kan kanskje ikke brukes med maskinen.

SYMBOLER

ADVARSEL

Folgende symboler brukes for maskinen. Sørg for a forstå betydningen av disse symbolene for maskinen tas iBruk.

	G10SN2 / G12SN2 / G13SN2 G10SN2(S) / G12SN2(S) / G13SN2(S): Vinkelsliper
	For Å minske faren for skade@må brukeren lese instruksjonsboken.
	Ha alltid på deg vernebriller.
	Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefolge i samsvar med nasjonale lover,@må elektroverktøy som har nàdd slutten av sin levetid samles inn separat og returneres til et miljøvennellig kompatibelt gjenvinningsanlegg.
V Merkespenning
~	Vekselstrøm
P	Opptatt eff ekt
n	Merkehastighet
min-1	Ömdreiinger eller vekselganger per minutt
D Slipeskivens ytre mål
d Slipeskivens fulle mål
t	Hjulets tykkelse
	Periferi-hastighet
kg	Vekt (i henhold til EPTA-prosedyren 01/2003)
I	SIå PÅ

O	Slå AV
	Koble hovedstøpslet fra det elektriske uttaket
	Advarsel
	Klasse II verktøy

STANDARD TILBEHØR

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp nedenfor.

(1) Justeringsnokkel 1
(2)Sidehandtak 1
(3) Nedtrykt midtslipeskive 1

Standard tilbehör kan endres uten varsel.

ANVENDELS

Fjerning av stop og overflatebehandling av arbeider ulike typ er stal, bronze og aluminium.
Sliping av sveisede deler, ell er deler som er skaret av ved hjelp av sveisebrenner.
Skjaering av syntetisk belong, stein, murstein, marmor og lignende materialer.

SPESIFIKASJONER

Spesifi kasjonen til dette elektroverktøyet er i listet opp i tabellen på side 120.

0 Volt Omstart Vern (kun G10SN2(S), G12SN2(S), G13SN2(S))

0 Volt omstart vern funksjonen beskytter elektroverktoyet fra a starte igjen etter at strømtilførşelen har vært kuttet midlertidig under bruk.

MERK

På grunn av HiKOKIs kontinuierlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarel.

MONTERING OG BRUK

Handling	Figur	Side
Montering og justering av vernetedeksel	1	121
Festing av sidehåndtaket	2	121
Montere den nedtrykte midtslipeskiven	3	122
Montering av skjærehjul og hjulbeskyttelse*1	4	122
Montering av diamanthjul og hjulbeskyttelse*1	5	122
Bryterbruk*2	6	122
Slipevinkel og slipemetode	7	123
Valg av tilbehør	-	124

1 Ekstrautstyr
2 Nár funksjorden for 0 volt omstartsvern har blitt aktivert, slá strombryteren til AV-posisjorden og vent i 1 sekund aller mer För du starter elektroverktøyet på nytt. (Kun G10SN2(S), G12SN2(S), G13SN2(S))

1. Inspeksjon av den nedtrykte midtslipeskiven

Sorg for at den nedtrykte midtslipeskiven er fri for sprekker og overfl atedefekter.

2. Inspisere monteringsskruene

Gjennomfor regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er lose, stram dem umiddelbart. Unnlatelse av a gore dette kan fore til alvorlig fare.

3. Inspisere karbonbørstene

For kontinuierlig sikkerhet og vern fra elektriske støt, bør inspisering av karbonbørster og utskiftninger av verktøyets deler KUN giennomfores av et AUTORISERT HiKOKI SERVICESEENTER.

4. Skifte ut strømkabelen

Hvis det er nodsvendig Å skifte ut strømkabelen, ma dette gjores av et autorisert HiKOKI-verksted for a forbhindre en sikkerhetsfare.

5. Vedlikehold av motoren

ADVARSEL

Du ma alltid bruke vernebriller og stovrespiratorer nár du blaser luft fra haledeksellufthullet med bruk av en luftpistol osv.

Hvis dette ikke overholds, kan det føre til at luft som sprutes ut, inhaleres ellerkommen inn i øynene dine.

Motorrotasjonen er delve "hjertet" til elektroverktøyet. Vær forsiktig sik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

MERK

Nár arbeidet er fertig, bláser du luft som/DDE inneholder fuktigkeit fra haledeksellufthullet ved bruk av en luftpistol osv. mens du kjörer motoren uten last. Dette er effektiv for a fjerne all skitt og stov som har samlet seg opp. Skitt og stov som samler seg opp innate i motoren, kan fere til funksjonsfeit.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, ma overholds ved drift og vedlikehold av elektroverktøy.

GARANTI

Vigaranterer HiKOKI elektroverktoy isamsvar medlovfestet/ landsspesifikke forskritter. Denne garantien dekker ici feil eller skader på grunn av misbruk, vanstell, uller normal slitasje. I tilfelle av klage, vennligst send elektroverktoyet, ici demontert, med GARANTISERTIFIKATET som fi nnes på slutten av deutsche brukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon om luftbarne lyder aller vibrasjoner

De malte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871.

Malt A-veid lydeff ektniva: 97,5 dB (A).

Malt A-veid lydtrykkniva: 86,5 dB (A).

Usikkerhet K: 3 dB (A).

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifolge EN60745.

Plansliping:

Vibrasjon emisjonsverdi per time a_h AG = 10,7m / s^2

Usikkerhet K = 1,5m / s^2

Den totale vibrasjonsverdien som er opplyst, er malt i henhold til en standard testmetode og kan brukes til a sammenigne et verktoy med et annet.

Den kan ogsa brukes som en forelopig estimering av ekspponering.

ADVARSEL

Vibrasjonsemisjonen under bruk av elektroverktoyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.
Identifiser sikkerhetstiltak basert pa hvor utsatt brukeren vil vare under de gjeldende bra克斯forholdene, for a beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slatt pa ell er av og tomgangskjoring i tillegg til aktivbru).

MERK

På grunn av HiKOKIs kontinuierlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarel.

YLEISET SÄHKÖTYÖKALUN TURVALLISUUTTA KOSKEVAT VAROITUKSET

VAROITUS
