| Typ produktu | Elektrická brúska |
| Značka | HiKOKI |
| Model | G 10SQ2 |
| Priemer brúsneho kotúča | 100 mm |
| Voľnobežné otáčky | 11 000 min⁻¹ |
| Príkon | 720 W |
| Menovité napätie | 230 V ~ |
| Frekvencia | 50/60 Hz |
| Hmotnosť (podľa EPTA 01/2003) | 1,6 kg |
| Hlavné funkcie | Brúsenie, rezanie, rezanie betónu/kameňa/tehly |
| Ochrana | Otočný ochranný kryt, bočná rukoväť s tlmením vibrácií |
| Údržba | Pravidelné čistenie vetracích otvorov, kontrola uhlíkových kefiek |
| Náhradné diely | Vystužené brúsne kotúče s vyoseným stredom, príruby, upínacia matica, kľúč |
| Opraviteľnosť | Oprava autorizovaným servisom HiKOKI, použitie originálnych dielov |
| Dodávané príslušenstvo | Kľúč, bočná rukoväť, vystužený brúsny kotúč s vyoseným stredom |
| Povinné bezpečnostné vybavenie | Ochranné okuliare, ochrana sluchu, protiprachová maska |
| Normy | EN60745, ISO 4871 |
| Hladina hluku (LpA) | 86,5 dB(A) (neistota K=3 dB) |
| Vibrácie (brúsenie) | 10,7 m/s² (neistota K=1,5 m/s²) |
| Napájanie | Sieťový s napájacím káblom |
Často kladené otázky - G 10SQ2 HiKOKI
Otázky používateľov k G 10SQ2 HiKOKI
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Elektrická uhlová brúska vo formáte PDF zadarmo! Nájdite svoj návod G 10SQ2 - HiKOKI a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. G 10SQ2 značky HiKOKI.
NÁVOD NA OBSLUHU G 10SQ2 HiKOKI
Budete tak lépe ovladat elektrické náradi v nepredvidanych situacich.
b) Nikdy nesahejte rukou do blízkosti rotujiciho príslušenstvi.
P rslusenstvi se muze odrazit na ruku.
4. Vyměna prívidné kabelu
Zmefená vázéná hladina akustického vykonu A: 97,5 dB(A).
Zmefená vázéná hladina akustického tlaku A: 86,5 dB(A).
Nejistota K: 3 dB (A).

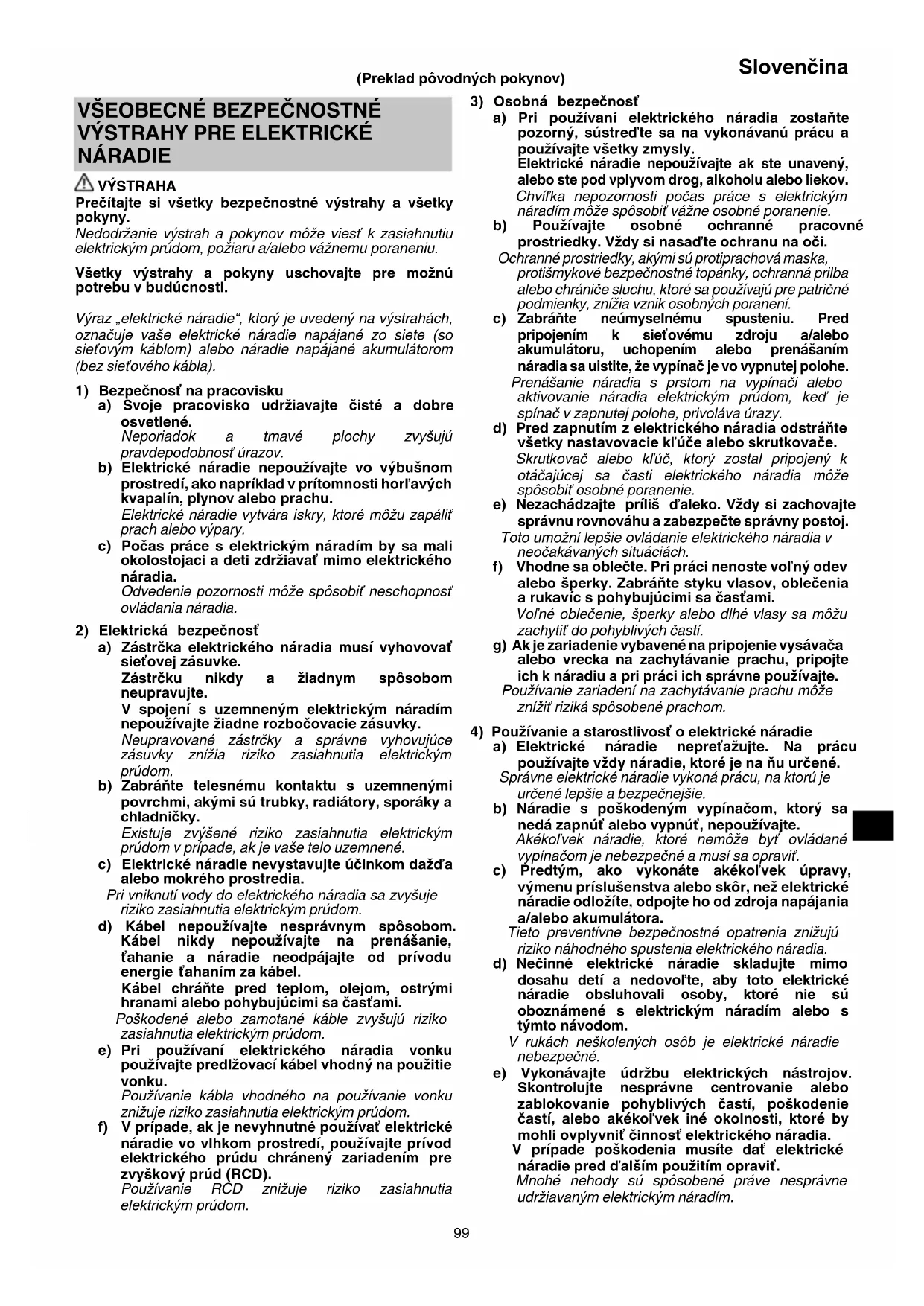

Vyraz „elektrické náradie“, ktory je uvedeny na vystrahách, označuje vase elektrické náradie napájané zo siete (so sietovým káblom) alebo náradie napájané akumulátorom (bez sietoveho kábla).
b) Elektrické náradie nepoužívajte vo výbusnom prostredi, aknapriklad v pritomnosti hor'avych kvapalin, plynov alebo prachu.
Elektrické náradie vytvárá iskry, ktoré možu zapálit prach alebo vypary.
c) Pocas prace s elektrickym náradim by sa mali okolostojaci a deti zdrziavat mimo elektrického náradia.
Odvedenie pozornosti moze sposobit neschopnost ovladania naradia.
a) Zástrčka elektrického náradia musí vyhovovat sietovej zásuvke.
Zastrchu nikdy a ziadnym sposobom neupravujte.
V spojení uzemneným elektrickým náradim nepoužívajte ziadne Rozbočovacie zásuvky.
Neupravované zástrécky a správne vyhovujúce
zásuvky znižia riziko zasiahnutia elektrickým
prudom.
b) Zabrante telesnému kontaktu s uzemnenymi povrchmi, akymi su trabky, radiatory, sporaky a chladnicy.
Existuje zvyşene riziko zasiahnutia elektrickym prudom v pripe, ak je vaše telo uzemnene.
c) Elektrické náradie nevystavujte učinkom daß alebo mokrého prostredia.
Pri vniknuti vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prudom.
d) Kabel nepoužívajte nesprávnym spôsobom.
Kabel nikdy nepoužívajte na prenásanie,
tahanie a naradie neodpájajte od privodu
energie tahaním za kabel.
Kábel chránte pred teplom, olejom, ostrymi hranami alebo pohybujúcimi sa Častami.
Poskodené alebo zamotane kable zvyšuju riziko zasiahnutia elektrickým prudom.
e) Pri používaní elektrického náradia vonku používajte predlžovaci kabel vchodný na použitie vonku.
Použivanie kábla vchodného na použivanie vonku znižuje riziko zasiahnutia elektrickým prudom.
f) V pripe, ak je nevyhnutné používat elektrické náradie vo vlhkom prostredi, používajte privod elektrického prudu chráneny zariadenim pre zvyškový prud (RCD).
Používanie RCD znižuje rizikozasiahnutia elektrickým prúdom.
a) Pri používani elektrického náradia zostante pozorny, sustred'te sa na vykonávanú prácu a používajte vsetky zmysly.
Elektrické náradie nepoužívajte ak ste unaveny, alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvilka nepozornosti poças prace s elektrickým náradim moze spósobit vázne osobné poranenie.
b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasad'te ochranu na oči.
Ochranné prostriedky, akymi su protiprachováaska, protišmykové bezpečnostné topányk, ochranna prilba alebo chraniče sluchu, ktoré sa používajú pre patricné podmienky, znižia vznik osobnych poraneni.
c) Zabrante neumyselnému spusteniu. Pred pripojenim k sie'tovému zdroju a/alebo akumulátoru, uchopením alebo prenásaním náradia sa uistite, ze vypínač je vo vypnutej polohe.
Prenášanie náradia s prstom na vypínaci alebo aktivovanie náradia elektrickým prudom, ked' je spínač v zapnutej polohe, privoláva urazy.
d)Pred zapnutim z elektrického náradia odstrante vsetky nastavovacie kl'uce alebo skrutkovače.
Skrutkovač alebo klúč, ktorý dostal pripojený k otáčajúcej sa ācasti elektrického náradia može spósobit osobné poranenie.
e) Nezachádzajte prilis d'aleko. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj.
Toto umožné lepsie ovládanie elektrického náradia v neocakávanych situáciach.
f) Vhodne sa oblechte. Pri praci nenoste vol'ny odev alebo sperky. Zabrante styku vlasov, oblecenia a rukavic s pohybujucimi sa ccastami.
Volné oblecenie, šperky alebo dlhé vlasy sa možu zachytit do pohyblivych Častí.
g) Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri prácìch správné používajte.
Použivanie zariadeni na zachytávanie prachu mozeznizit rizikaspósobenéprachom.
4) Používanie a starostlivost o elektrické náradie
a) Elektrické náradie neprefažujte. Na prácu používajte vždy náradie, ktoré je na nu urcené.
Správné elektrické náradie vykoná prácu, na ktorú je urcené lepsie a bezpečnejsie.
b) Náradie's poskodenym vypínačom, ktorý sa nedá zapné't alebo vypné't, nepoužívajte.
Akekol'vek náradie, ktoré nemoze byt ovládane vypinačom je nebezpečné a musí sa opravit.
c) Predtym, ako vykonate akékol'vek upravy, vymenu prisluenstva alebo skor, nez elektrické náradie odložite, odpojtte ho od zdroja napajania a/alebo akumulátora.
Tieto preventivne bezpečnostné opatrenia znižuju riziko nahodného spustenia elektrického naradia.
d) Necinne elektrické náradie skladujte mimo dosahu deti a nedovol'te, aby toto elektrické náradie obsluhovali osoby, ktoré nie su oboznámene s elektrickým náradim alebo s tymto navodom.
e) Vykonávajte udrzbu elektrickych nastrojov. Skontrlujte nesprávné centrovanie alebo zablokovanie pohyblivych casti, poskodenie casti, alebo akékol'vek iné okolnosti, ktoré by mohli ovplyvit' cinnost elektrického naradia.
V tripade poskedenia musite dat elektrické náradie pred d'alsim pouzitim opravit.
Mnohé nehody su spósobene prave nesprávn eudrziavanym elektrickym naradim.
Slovenčina
f) Rezný nastroj udržiavajte ostrý ačistý.
Správné udržiavaný rezný nastroj s ostrymi britmi je menej nachylný na zablokovanie a je lahsie ovladatel'ny.
g) Elektrické náradie, prisluşenstvo, brity náradia atd. použíajte v sulade s týmitoPokynmi a berte do uvahy pracovné podmienky a charakter vykonávanej prace.
a) Servis na svojom elektrickom náradi nechajte vykonávat len kvalifikovanym personalom a pri použiti jegine originalnych nahradnych dielov.
Tym sa zabezeci zachovanie bezpecnosti elektrickego náradia.
Ked' náradie nepoužívate, mali by ste ho uložit'mimo dosahu detí a nezainteresovaných osôb.
BEZPECNOSTNÉ VYSTRAHY SPOLOČNÉ PRE CINNOSTI BRUSENIA A ROZBRUSOVANIA
a) Toto elektrické náradie je určné na prevádžku ako brúska alebo rezné náradie. Precitajte si vsetky bezpečnostné varovania, pouny, ilustracie a technické parametre, ktoré boli dodané s týmto elektrickýn náradím.
Nedodrzanie vystrah aPokynov moze viest'k zasiahnutiu elektrickym prudom, poziaru a/alebo vaznemu poraneniu.
b) S tymto elektrickym naradim neodporucame vykonavat cinnosti ako je pieskovanie, brusenie drotenou kefou alebo lestenie.
Vykonávanie prevalzky, na ktoru nebolo elektrické náradie určene moze predstavovat' nebezpečenstvo a moze spősobit poranenie osob.
c) Nepoužívajte prísluěnsstvo, ktoré nebolověspecialne navrhnuté a odporúcané vyrobcom náradia.
Príslušenstvo, ktoré má vyšsiu rychlost sa moze zlomit a vyletiet.
e) Vonkajsi priemer a hrubka vasho prisluenstva musi mat kapacitu, ktora je stanovena pre vase elektrické náradie.
Príslušenstvo, ktoré něma správnu vel'kost, nemože byt dostatočne chránene a ovládané.
Prisluşenstvo, ktoré nepasujne na montážne vybavenie elektrického náradia, vyjde z rovnováhy, nadmerne vibruje a moze spósobit stratu ovladania.
g) Nepoužívajte poskodené prisluşenstvo. Pred kazdým použitím skontrolujte prisluşenstvo, ako napriklad brusne kotúce na odstiepenia a praskliny, nadmerné opotrebovanie, drotenú kefu na uvol'nenie alebo popraskané káble. Ak vám elektrické náradie alebo prisluşenstvo spadne, skontrolujte ich na poskodenía namontujte neposkodené prisluşenstvo. Po kontrole a montázi prisluşenstva postavte seba aj okolostojacích mimo rovinu otáčajúceho sa prisluşenstva—ajdnu minútu nechajte elektrické náradie bežat maximánou rychlost'ou na vol'nobehu.
Poskodené prisluşenstvo sa počas tohto skúšobného chodu zvycajne odlomi.
h) Nasad'te si osobné ochranné pracovné pomôcky. V závislosti od aplikácie použite zvaračsky stít alebo ochranné okuliare. Ak je to vchodné, nasad'te si protipraśný respirátor, chránice sluchu, rukavice a pracovné zásteru vchodné na zastavenie malého brúsneho materiaílu alebo ulomky obrobku.
Ochrana zraku musi byt' schopna zastavit lietajuce ulomky, ktoré sa tvoria pri roznych cinnostiach. Protipraśna maska alebo respirator musi byt' schopna filtrovat ciastrocky, ktoré sa tvoria poças vasej prace. Dlhsie vystavenie vysokému intenszivnemu hluku moze sposobit stratu slchu.
i) Okolostojacich udrzujte v bezpečnej vzdialenosti od pracovnej oblasti. Každý, kto vstúpi do pracovnej oblasti musí mat na sebe osobné ochranné pracovné prostriedky.
Ulamky obrobku alebo zlomeneho prisluenstva moze vyletiet a sposobit poranenie za bezprostrednou oblastou prevadzky.
n) Pravidelne Čistite vetracie olvory elektrického náradia. Ventilator motora vtiahne prach do vnútra puzdra a nadmerne nazbieranie kovového prásku moze sposobit nebezpečenstvo poranenia elektrickým prudom.
o) S elektrickym náradim nepracujte v blízkosti horl'avych materialov.
Použitie vody alebo iného kvapalného chladiva moze viest' k usmrteniu elektrickým prudom alebo potraseniu elektrickým prudom.
SPÄTNÉ NÁRAZ A PRÍSLUŠNÉ VAROVANIA
Spatny náraz je nahla reakcia na zaklineny alebo zaseknuty otácajuci sa kotuc, podpornej podložky, kefy alebo iného prisluşenstva. Zaklinenie alebo zachytenie sposobuje rychle zestavenie otácajuceho sa prisluşenstva, ktoré následne sposobí nuteń pohyb nekontrolovaného naradia v smere proti otácaniu prisluşenstva v bode uviaznutia.
Napriklad, ak sa v obrobku zaklini alebo zachytí brusny kotúč, okraj kotúča, ktorý vosiel do bodu uviaznutia sa moze zaryt' do povrchu materiálu a spósobit yvsunutie alebo vymrstenie kotúča. Kotúč moze oskočit smerom k alebo od operadora, záleži od smeru pohybu kotúča v bode zaklinenia.
Brusne kotuce sa za takychto podmienok mozu aj zlomit. Spatny naraz je vysledok nespravneho pouzitia a/alebo nespravneho prevadzkoveho postupu alebo podmienok a mozte sa mu vyhnut, ak budete dodrziavat nizsie uvedene bezpecnostne opatrenia.
a) Elektrické náradie držte pavne a svoje telo a rameno umiestnite tak, aby ste odolali silam spātného nárazu. Kvjli maximalnej kontrole nad spātnym nárazom alebo nad reakciou krútiaceho momentu počas spúst'ania vždy použivajte pomocné rukovat', ak je dodanova. Operátor dokáze ovladat reakcie krútiaceho momentu alebo sily spātného nárazu, ak su vykonané správné opatrenia.
b) Nikdy neumiesthujte svoju ruku do blizkosti otacajuceho sa prisluosenstva. Prisluosenstvo by sa mohlo prerezat cez vašu ruku spātným nárazom.
c) Svoje telo neumiestnujte do oblasti, kde sa bude pohybovat elektricke naradie v pripe spatneho narazu. Spatny naraz bude pohanat naradie v smere proti pohybu kotuca v bode zachytenia.
d) Pri praci v rohoch, ostrich okrajoch, atd. budte mimoriadne opatrnvi.Vyhnite sa odskakovaniu a zachyteniu prisluenstva. Rohy, ostre okraje alebo odskovanie maju tendenciu zachytit otacajuce sa prisluenstvo a sposobit stratu kontrlv alebo spatnny naraz.
e) Nepripájaje rezbársky list refazovej pily ani zubovy list pily. Takéto listy spósobuju Časté spātné nárazy a stratu kontroly.
BEZPEČNOSTNÉ VYSTRAHY CHARAKTERISTICKÉ PRE CINNOSTI BRUSENIA A ROZBRUSOVANIA
a) Používajte iba také.typy kotúčov, ktoré su odporúcané pre vase elektrické náradie a určený kryt, navrhnutý pre vybráný kotúč. Kotúče, pre ktoré nebolo elektrické náradie určené, nemózu byt dostatočne chránene a su nebezpečné.
b) Povrch brusneho kotuca s vypuklym stredom musi byt namontovany pod urovnou ochranneho krytu. Nespravne namontovan yotuc, ktory presahuje uroven ochranneho krytu, nemoze byt primerane chaneny.
c) Kryt musi byt' pevne pripojeny k elektrickému náradiu a umiestneny tak, aby poskytoval maximalu bezpečnost t ak, aby bolo smerom k operatórovi nechränenych co najmenej kotúčov. Kryt pomáha chraniit operatóra pred ulomkami z poskodeného kotúca, pred nahodným kontaktom s kotúčom a iskrami, ktoré mozu spósobit vznietenie odevu.
d) Kotuce sa mozu pouzivat len na odporucane aplikaciae. Napriklad: nebruste bokom rezného kotuca. Brusne rezné kotuce su urcené na brusenie obvodom. Bočné sily aplikované na tieto kotuce mozu sposobit ich Roztriestenie.
e) Vždy používajte nepoškodené príruby so správnym priemerom a vel'koštou pre vybrany kotúč. Správné príruby podopieraju kotúče a tym znižuju možnost' zlomenia kotúča. Príruby pre rezné kotúče možu byt odlíné od prírub pre brúsne kotúče.
f) Nepoužívajte opotrebované kotúce z váčsich elektrických náradi. Kotúce urcené pre váčsie elektrické náradie nie je vhodné pre vyssie rychlosti mensieho náradia a možu prasknut.
DODATOČNÉ BEZPECNOSTNÉ VYSTRAHY CHARACTERISTIC KPE PRE CINNOSTI BRUSENIA A ROZBRUSOVANIA
a) Nedovol'te, aby sa rezné koleso zaseklo ani nañ nevyvjajte nadmerny tlak. Nepokusajte sa o nadmernú hlbku rezu.
Premáhanie kotúca zvyšuje zaťazenie a sklon ku stáčaniu alebo zasekávaniu kotúca v reze a možnost spátného nárazu alebo zlomeniu kotúca.
b) Svoje telo neumiestnujte do roviny a za otacajuci sa kotuc.
Ak sa kotuc v bode prevadzky pohybuje od vasho tela, mozny spatny naraz moze popohnat otacajuci sa kotuc a elektrické naradie priamo naVAS.
c) Ak sa kotuc zasekne alebo ak z akehokol'vek dovodu prerusite rezanie, vypnite elektricke naradia a elektricke naradie drzte bez pohnutia, az kym sa kotuc uplne nezastavi. Nikdy sa nepokušajte odstranit rezny kotuc z rezu kej kotuc v pohybe, v opacnom priada sa moze vysktuf spatny naraz. Vysetrite a vykonajte napravne cinnosti na odstranenie priciny zachytavania kotuc.
d) Cinnost'rezania nezačinajte znovu v obrobku. Pockajte, kym kotuc nedosiahne plnú rychlost a opatrne znovu vojdite do rezu. Kotuc sa moze zaseknut, vyjst alebo spösobit spätny náraz, ak elektrické naradie znovu spustite v obrobku.
e) Pre minimalizovanie nebezpečenstva zaklinenia a spātného nárazu podoprite panely alebo akýkol'vek nadmerne vel'ky obrobok.
Veǐké obrobky majú tendenciu prehnutia sa pod vlastnou váhou. Pod obrobok musite umiestnit podpery blízko linie rezu a blízko okraja obrobku na odibvoch stranách kotúča.
f) Pri rezani „do vrecka“ do existujucich stien alebo inych zakrytych miest bud'te mimoriadne opatrní.
Vychnievajuci kotuc moze prerezat plynové alebo vodovodné trubky, elektricku kabeláž alebo objekty, ktoré mozu spösobit spatný náraz.
VŠEOBECNÉ BEZPEČNOSTNÉ POKNY PRE BRUSKY
- Skontrolujte, Če je rychlost vyznacená na kotúči rovnák alebo váčsia ako menovitá rychlost brúsky.
- Skontrolujte, Či su rozmery kotuča kompatibilné s bruskou
- Brúsne kotúče by ste mali skladovat a manipulovat's nimi opatrnu súlade sPokynmi vyrobcu.
Pred použitim skontrolujte brúsny kotuc. Nepoužívajte odstiepené, prasknute alebo inak poškodené vyrobky. - Skontrolujte, cisunamontovanekotucea body pripevnene v sulade sPokynmi vyrobuca.
- Ak s u s lepenym brusnym produktom dodané a ak sa vyžaduju, skontrolujte, Či je použitý pijavý papier.
Pred pouzitim skontrolujte, ci je brusny produkt spravne pripevneny a dotiahnuty a nechajte naradie 30 sekund bezat naprozdno v bezpečnej polohe. Ak spozorujete vel'ke vibracie alebo iné poruchy, okamžite naradie zastavte. Ak sa vyskytne takýto pripad, skontrolujte stroj a stanovte pricinu.
Ak je náradie vybavené krytom, nikdy nepoužívajte náradie bez tohto krytu.
Pri použivan brusneho rezacieho kotuča musite odstranit chranič použivaný s beznými kotučmi a namontovat chraničs bočnou ochranou (samostatne dodávané prisluşenstvo) (Obr. 4). - Nikdy nepoužívajte samostatné redukné vložky alebo adaptéry, aby ste prisposobili vel'ky otvor brusneho kotuča.
- Pri náradiach, ku ktorym má byt pripevný kotuc so zavitovym otvorom sa uistite, ze zavit v kotuci je dostatočne dlhy na prijatie dlžky vretena.
- Skontrolutje, cji je obrobok spravne podopreny.
- Rezný kotúč nepoužívajte na bočné brúseinie.
- Zabezpečte aby iskry, ktoré sa tvoria pri použivaní, nepredstavovali nebezpečenstvo. t.j. aby nezasahovali osoby alebo nevznietili horlavé látky.
Slovenčina
- Pri praci v praśnych podmienkach skontrolujte, Č su ventililacné olvory Čiste. Ak bude nevyhnutné prach yčistit, najskó odpoje náradie od napájania zo siete (použite nekovové predmety) a vyhnite sa poškodeniu internych dielov.
Vždy použivajte ochranu zraku a sluchu. Mali by ste mat oblecené aj d'alsie osobné ochranné pracovné prostriedky, ako napriklad protiprašné respirator, rukavice, prilbu a zasteru. - Dávajte pozor na kotúč, ktorý sa neprestane otáčat po vypnutí zariadenia.
DALŠIE BEZPEČNOSTné VAROVANIA
- Skontrolujte, Či použitý zdroj napájania vyhovuje požiadavkám na napájanie, ktoré su uvedené na typovom štiku vyrobku.
- Skontrolujte, ci je vypinač v polohe OFF (VYP.). Ak pripojite zástrčku do zásuvky, kěd' je vypinač v polohe ON (ZAP.), elektrické náradie začne okamžite fungovaf, co moze viest' k váznym nahodám.
- Ak je pracovná oblast' mimo zdroja napajania, použite predlžovaci kabel s dostatočnou hrubostou a menovitým vykonom. Predlžovaci kabel by ste mali udržiavat co najkratsi.
- Postarajte sa, aby bol zvoleny brusny kotuc so stredovym vybranim spravneho typu, neobsahujuci praskliny ani povrchove chyby. Taktiez sa postarajte, aby bol brusny kotuc spravne namontovan y a jeho matica riadne dotiahnutá.
- Pred zapnutím elektrického náradia skontrolujte, Či nie je zapnute tlacidlo a to tak, Že tlacidlo dva alebo trikrát stlacite.
- Aby ste predizili zivotnost stroja a zabezpecili prvotriedne dokoncenie je dolezté, aby ste stroj neprefažovali a nevyvjali nař priš velk'tlak. Vo váčsine aplikácij je samotná hmotnost stroja dostatočná na učinné brusenie. Príš velk'tlak bude viest' k zniženej rychlosti otáčania, nekvalitnému povrchovému dokonceniu a pretaženiú, ktoré moze znižit zivotnost stroja.
- Kotuc sa neprestane otacat po vypnuti pristroja. Po vypnuti stroj neukladajte, kym sa stlaceny stredovy kotuc uplne nezastavi. Okrem tomu, ze sa vyhnete vaznym urazom vam toto bezpecnostne opatrenie zni zi mnozstvo prachu a triesok nasatych do stroja.
- Ak stroj nepoužívate, mali by ste odpojt zdroj napájania.
- Pred montážou a demontážou stlačeneho stredoveho kotúca skontrolujte, Či je vypínač v polohe OFF (VYP.) a zástrčku príslušenstva odpoje od zásuvky, aby ste sa vyhli vázznym nehodám.
- RCD Odporucame vam,aby ste vzdy pouzivali prudovy chrani c s 30 mA menovitym zvyskovym prudom.
SYMBOLY
VYSTRAHA
Nizsie su zobrazené symbolo, ktoré sa v tripade strojného zariadenia pouzivaju. Pred pouzitim náradia sa oboznámte s vyznamom tychto symbolov.
| G10SQ2 / G12SQ2 / G13SQ2 Uhlová brúka | |
| Aby sa znižilo riziko zranenia, musí si užívatel' prečítat námod na obsluhu. | |
| Vždy si nasad'te ochranu na oči. |
| Iba pre krajiny EU Elektrické náradie nelikvidujte spolu s domácim odpadom! Aby ste dodržali ustanovenia europ Skej smernice 2012/19/EU o odpadovych elektrických a elektronických zariadieniach a jej implementáciu v zmysle národnej legislátу, je potrebné elektrické náradie po uplynuti jeho dobyŽivotnosti separová t doručit na environmentálne prijatelné miesto recyklovania. | |
| V Menovité napătie | |
| ~ | Striedavý prúd |
| P | Prikon |
| n | Menovité otáčky |
| min-1 | Otáčky alebo reciprocita za minútu |
| D Vonkajši priemer kotúča | |
| d Priemer otvoru kotúča | |
| t Hrúbka kotúča | |
| Obvodová rychlost | |
| kg | Hmotnost' (v súlade s postupom EPTA 01/2003) |
| I | Zapnutie |
| O | Vypnutie |
| Odkojte zástrčku od elektrickej zásuvky | |
| Vystraha | |
| Náradie triedy II | |
STANDARDNÉ PRÍSLUŠENSTVO
Okrem hlavnaj Jednotky (1 Jednotka) obsahuje balenie prisluşenstvo, ktoré je uvedeni na strane nizsie.
Štandardné príslušenstvo podlieha zmenám bez predchadzajúceho oznámenia.
POUZITIE
O Odstranenie odlievanych hrán a dokončenie roznych typov oce'lovych, bronzovych a hlinikovych materialov a odliatkov.
O Brusenie zvarenych profilov alebo profilovych rezov pomocou rezaceho horaka.
Rezanie syntetického betónu, kameña, tehal, mramoru a podobn'ych materialov.
TECHNICKÉ PARAMETRE
Vzh'adom naPokračujuci program vyskumu a vývoja v spolocnosti HiKOKI si vyhradzujeme pravo zmien tu uveden'ych technickych parametrov bez predchodzajúceho upozornenia.
MONTAZ A OBSLUHA
| Činnost Obrázok Strana | ||
| Pripevnenie a nastavenie krytu kotúča | 1 121 | |
| Pripevnenie bočnej rukovăte 2 121 | ||
| Montáž stlačeného stredového kotúča | 3 122 | |
| Montáž rezného kotúča a krytu kotúča*1 | 4 122 | |
| Montáž diamantového kotúča a krytu kotúča*1 | 5 122 | |
| Prevádzka spínača 6 122 | ||
| Uhol brúsenia a spôsob brúsenia 7 1 | 23 | |
| Výber príslušenstva — 124 | ||
*1 Volitel'né
UDRZBA A KONTROLA
1. Kontrola stlačeného stredového kotúča
Postarajte sa, aby bol stlačený stredový kotuč bez prasklin a povrchovych chyb.
Pri vypustani vzduchu vzduchovym otvorom zadneho krytu pomocou vzduchovej pistole vzy pouzivajte ochranno okuliare a protiprachové masky atd'.
Nedodrzanie tohtoPokynu moze sposobit,ze zvireny prach vdychnete alebo sa vam dostane do oci.
Vinutie motora je jASNYM „srdcom“ elektrického nastroja. Vykonávajte dokladné kontrolu vinutia, ānie je poskodené a/alebo zvlhnuté od oleja alebo vody.
POZNÁMKA
Po ukončeni prace vypustite vzduch, ktorý neobsahuje ziadnu vlhost cez vzduchovy otvor zadného krytu pomocou vzduchovej pistole atd., zatial co motor beži bez zataze. Tym sa efektivne odstrání akákolvek nahromadená spina a prach. Hromadenie spiny a prachu vo vnútri motora moze sposobit poruchy.
UPOZORNENIE
V rámci prevaldzkovania alebo udrzby elektrického naradia je nutné dodržiavt bezpečnostné nariadenia a normy platné v patričnej krajine.
ZÁRUKA
Garantujeme, ze elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Tátó záruka sa nevztahuje na poruchy alebo poskodenia, ktoré su spősobene nesprávnym použivaním, zlym zaobchodzanim alebo štandardným opotrebovaním a odrením. V pripade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUÇNYM LISTOM, ktorý njdete na konci tohto navodu na obsluhu, do autorizovaného servisného strediska spolocnosti HiKOKI.
Informácie ohladne vzduchom prenašaného hluku a vibrácii
Namerané hodnoty boli stanovené podla normy EN60745 a deklarované podla ISO 4871.
Namerana vaZená uroven hladiny akustického tlaku A: 86,5 dB (A).
Odchylka K: 3 dB (A).
Používajte chránice sluchu.
Vysledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podla EN60745.
Brusenie povrchu:
Hodnota vibračných emisiž a_h , A G = 10,7 ~m / s^2
Ochylka K = 1,5 m/s²
Deklarovaná hodnota vibrácij bola nameraná v sulade so standardnou skúsobnou metodou a moze sa použit na porovnávanie jegného naradia s druhým.
Mоžе sa taktiež použit na predežné posúdenie expostriction.
VYSTRAHA
O Hodnota emisie vibraciocas skutochnego pouzivania elektrickeho naradia sa moze odliosovat od deklarovanej celkovej hodnoty, a to na zaklade sposobu, akym sa naradie pouziva.
O Vyznačte bezpečnostné opatrenia s ciełom chraniţ obsluhu, ktoré sa zakladajú na odhade expostriction v rámci skutočných podmienok používania (beruc do uvhavy vsetky sučasti prevadzkového cyklu, ako su doby vypnutia naradia a doby volnobehu naradia, ktoré su doplinskom doby spustenia naradia).
POZNÁMKA
Vzh'adom naPokračujúci program výskumu a vyvoja v spolocnosti HiKOKI si vyhradzujeme právo zmien tu uveden'ych technickych parametrov bez predchodzajúceho upozornenia.
OBsI MEPHn 3A B63OpACHOCT IPN H3PONJ3BAHE HA EJEKTPNueECHN IHCTPYMEHTN
PNEyNPEKDEHNE
PpoyeTe BCnHn HnctpyKun n npdynpeHdeHna 3a6e3onacnoCT.
Hecna3BaHTo Ha nHCTpyKunTe n npdeynpeJednraTAMoKe da doBeDe do eJeKTpnueckn yap, noKap nnNCEpno3Hn HapaHaBauH.
3ana3eTe n cbxpaHЯBaIte HnctpyKuHnTe 3a nocleDbau n cnpaBn n npHIOKeHne.
TePMnHbT "eIeKtpUeCKN HcTpymEnTH" N3NOJ3BaH B npEynpeHdEHNrTa 3a 6e3oNaCHOCT, Ce OTHacrdo eIeKtpo 3axpaHbAHn (C Ka6eJI) OT MpeKaTA, IIN 3axpaHbAHn Ha 6aTePN (6e3HHuH) eIeKtpUeCKN HcTpymEnTH.
