HASZNÁLATI ÚTMUTATÓ Bravia KD55XG8588 SONY

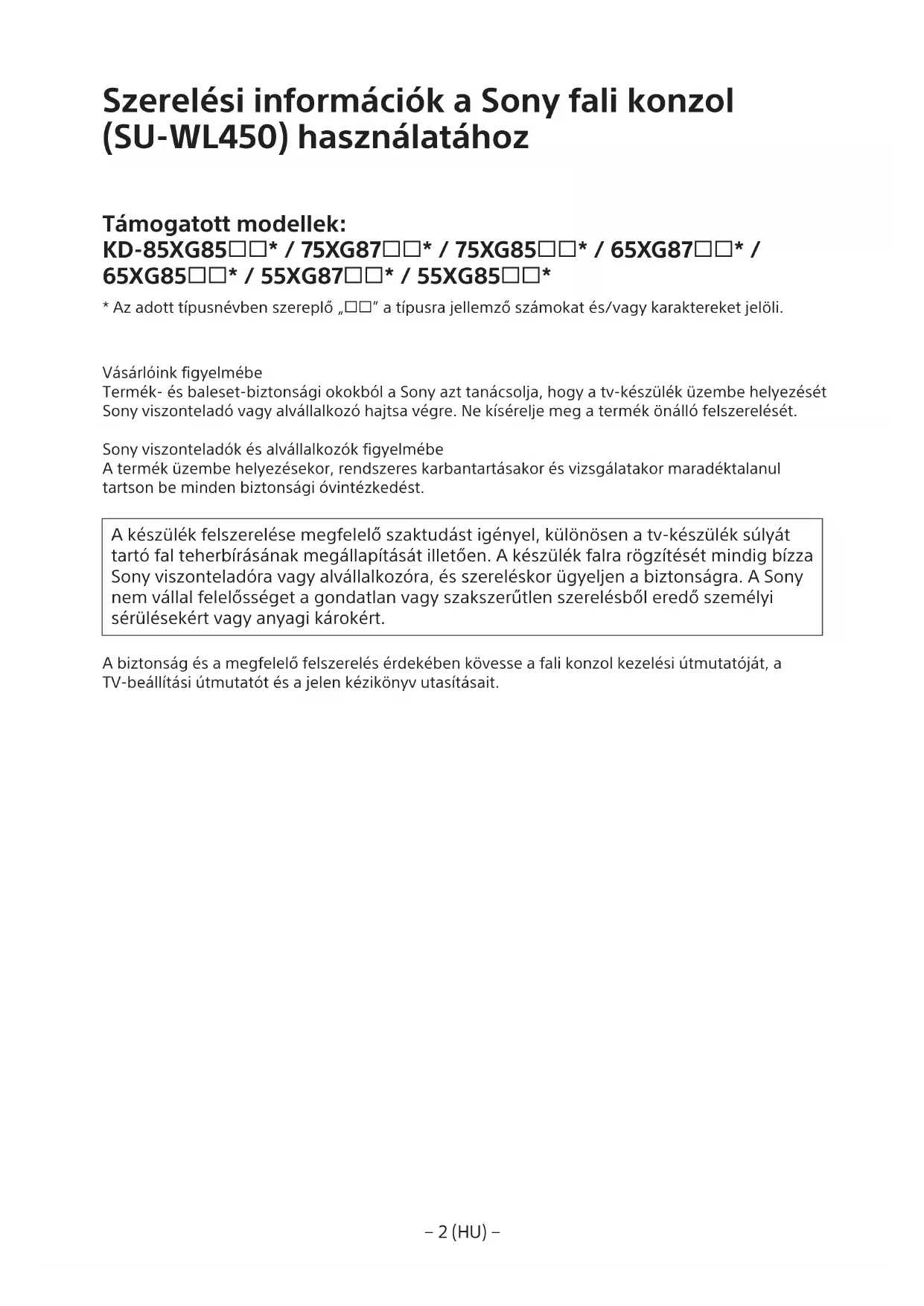

Szerelési információk a Sony fali konzol (SU-WL450) használatahoz

Témogatott modellek:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*

* Az adott típusnévben szereplö ,口口" a típusra jellemzó számokat és/vagy karaktereket jalöli.

Vásárlóink figyelmébe

Termek-és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék üzembe helyezését. Sony visontelado vagy alvallalkozó Hajtsa végre. Ne kíserelje meg a termek önallo felszerelését.

Sony visonteladok és alvallalkozók figyelmébe

A termek üzembe helyezesekor, rendszeres karbantartasakor és vizsgalatakor maradéktalanul tartson be mindedBiztonsagióvintézkedest.

A keszülék felszerelëse megfelelo szaktudást igényel, különösen a tv-készülék sulyat tartó fal teherbirásanak megallapítasát illetöen. A keszülék falra rogzítését mindigBizza Sony visonteladora vagy alvállalkozóra, és szereléskor ügyeljen a biztonságra. A Sony nem vãllal felelosséget a gondatlan vagy szakszerütlen szerelesból eredő személyi sérülësekér tavy anyagi károkér.

ABiztonsag es a megfelelo felszerelés erdekében kovesse a fali konzol kezelési utmutatojat, a TV-beallitasi utmutatot es a jelen kezikonyvutasitsait.

Biztonság

Koszönjuk, hovy ezt a keszüléket vásárolta meg.

Vásárlóink figyelmébe

A termek felszerelsehez megfelelo
tapasztalat szukseges. A zerelest a Sony
viszonteladoja vagy szerzodott
alvallkozja végéze, kūlōns
tekintetel a zerelese bizzonságára. A
Sony nem teheto felelossé a helytelen
kezelésból vagy a helytelen szerelésból,
illetve a megadott termektól elteró
termek felszerelseból adó do semmilyen
anyagi kárét vagy szemelyi sérolésert.
Az On törvenyes jogait (ha vannak) ez
nem erinti.

Sony viszonteladok szamara

A termek felszerelsehez megfelelo tapasztalat szukseges. ABiztonsagos munkavegzs erdekuben alapasan olvassa ezt az utmutatot. A Sony nem teheto felelosse a helyten kezelés es szereles miatt bekovetkezett semmilyen karert vagy serulésert. Kjeruk, a szerelés befejezese utan ezt az utmutatot adja at a fogyasztonak.

Ez a hasznalati utmutató a termek helyes kezelesét, ilteve a fontos balesetvedelmi intezkedeseket mutatja be. Alaposan olvassa el ezt az utmutató, es hasznalja megfeleloen a termeket. A késobbi hasznalat celjara orizze meg ezt az utmutató.

A Sony termekeinek tervezese aBiztonsag szem elott tartasaval tortenik.A termekeh helytehen hasznalata azonban sulyos egesi serulest,aramutest okozhat, a terme feldolhet vagy leeshet. Az ilyen balesetek ekulerulese erdekeken tartsba be abiztonsagi elorirasokat.

VIGYAZAT

Meghatározott termékek

Ez a fali konzol a megadott tv-keszulekekhez hasznalhato. Tv-kszulekek eseteben a hasznalhato fali konzol tipusát a kszulek Referencia utmutatója tartalmazza.

Vásárlóink figyelmébe

FIGYELMEZTETÉS

A kovetkezōBiztonsági elóirások be nem
tartasa sulyos égési sérlésist, halal't,
aramutest okozhat, a termek pedig
leeshet.

A szerelést erre felhatalmazott vallalkozó vegezze, és a gyerekeket tartsa távol a szerelés helyszinétől.

A fali konzol vagy a tv-keszülk helytelen felszerelëse eseten a kõvetkez ßaalseket következhetnek be. A szerelest felhatalmazott vallalkozónak kei vegezie.

A tv-keszulek leeshet, es sulyos serulest, zuzodast vagy torest okozhat.
Ha a fal, amelyre a fali konzolt felszerelik, nem stabil, egyenetlen, vagy nem meroleges a padlozatra, akkor a keszulek leeshet, es szemelyi seriulest vagy anyagi kart okozhat. A falnak legalabba tv-keszulek sulyanak negyszereset kell ebirnia.

(A tv-keszülk sulyat lasd a keszülk Referencia utmutatójaban.)
Ha fali konzol feilerosite nem eleggereos, akkor a keszulek leshet, es szemelyi serulest vagy anyagi kart okozhat.

A tv-keszülék szállításátés levételet erre felhatalmazott vallalkozó végezze.

Ha a tv-keszülek szállításat vagy levételet nem felhatalmazott Vallalkozó vegzi, a keszülek leeshet, és személyi sérúlest vagy anyagi kart okozhat. Ügyeljen rá, hogy kettő, vagy több személy (75 húvelykes, vagy annál nagyobb televizio eseten három vagy több személy) szállitsa vagy szerelje le a televízió.

A tv-keszülk felerositese utan ne távolítsa el a csavarokat stb.

Ellenkező esetben a tv-keszülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

A fali konzolt ne szereljeszt, es az alkatreszeit nevaltoztassa meg.

Ekkor a fali konzol leeshet, es szemelyi sérulést vagy anyagi kart okozhat.

A fali konzolraCsak a megadott keszülketerositse fel.

Ez a fali konzolCsak a megadott keszulekekhez hasznalhato.Mas keszulek felorositese seten a keszulek leeshet, eltorhet, es szemelyi serulest vagy anyagi kart okozhat.

A fali konzolraCsak a tv-keszüléket erösítse fel. E Ne rázza a tv-t jobbra/ balra, felfelé/lefelé.

Ilenkez esetben a tv-keszulek leeshet, es szemelyi serulest vagy anyagi kart okozhat.

Ne tamaszkodjon a tv-keszülékre, és ne kapaszkodjon bele.

Ne tamaszkodjon a tv-keszülékre, és ne kapaszdkodjon bele, mert a tv-keszülék Onre eshet, és sulyos serülest okozhat.

VIGYAZAT

Az alabbiBiztonsagi elorasok be nem tartasa szemelyi serulent vagy anyagi kart okozhat.

A keszülék tiszítísa vagy karbantartása során ne alkalmazzon tul nagy erőt.

Ne nyomja meg nagy eróvel a tv-készülék felső résztét. Ellenkező esetben a tv-készülék leeshet, és személyi sérulésst vagy anyagi kár't okozhat.

Biztonsági elóirások

Ha a fali konzolra erositet tv-keszuleket hosszü ideig használa, akkor a fal anyagató fuggöen a tv-kszulek mögott vagy felett elszinezodhet a falfelulet, a tapéta levalhat.
Ha a fali konzolt leszereli, a csavarfuratok megmaradnak.
- Ne használá j a fali konzolt olyan helyen,
ahol mechanikai rezgésnek lehet kiteve.

A fali konzol felszerelése

Sony viszonteladok szamara

FIGYELMEZTETÉS

A kovetkezó utmutatasokCsak a Sony viszonteladok szamára szolnak. Feltétlenul olvassa el fanti bitzonsagi elóirasokat,ésa keszülek felszerelese, karbartartasa ellenorzese soran fokozottan ügyeljen abiztonsagra.

A fali konzolt ne szerelje fel oyan helyen, ahol atv-keszulek sarkai vagy oldalai kiloghatnak a fal sikjabol.

A falra fuggeszt o konzolt ne szerelje fel oyan falfelületre, peldául oszlopra, ahol a tv-keszülk sarkai vagy oldalai kiloghatnak a fal sikjából. Ha egy személy vagy târgy a tv-keszülk kiáló sarkába vagy oldalába utközik, az személyi serülest vagy yangi kart okozhat.

A tv-keszüléket ne szerelje légkondiconaIó alá vagy fölé.

Ha a tv-keszuleket hosszü ideig éri a lékgondioncionalból csepego viz vagy a levegoğram, az aramutest okozhat, vagy a tv-keszulek helyteplenüm küöhdet.

Ugyeljen a fali konzol ennek a hasznalati utmutatonak megfelelo, biztansagos falra rogzitésere.

Ha barmelyik csavar laza, vagy kiesik, akkor a fali konzol leeshet, es szemelyi sérulést vagy anyagi kart okozhat. A fal anyaganak megfelelo csvart hasznalja, es az egységet négy vagy tobb 8 mm atmérojú (vagy azzal egyenertéku) csavarralBiztonsagosan roğztse a falra.

A mellekelt csavarokat
és csatlakozoelemeket
hasznalja,és tartsa be
a hasznalati utmutato
utasitsait. Ha mas
alkatrészeket hasznal,
akkor a tv-keszülk
leeshet,és szemelyi
sérulest okozhat, vagy
a tv-kszülk
megserülhet.

A fali konzolt a hasznalati utmutato utasitásainak szigó betartásával, helyesen szerelje össze.

Ha valamelyik csavar laza, vagy kiesik, akkor a tv-keszulek leeshet, es szemelyi sereulest okozhat, vagy megserulhet.

A megfelelo poziciokban erosen huzza meg a csavarokat.

Ennek elmulasztasa eseten a tv-keszulek leeshet, es szemelyi sérulést okozhat, vagy megserülhet.

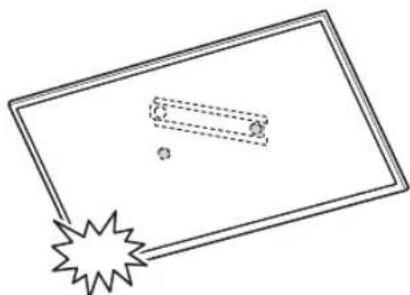

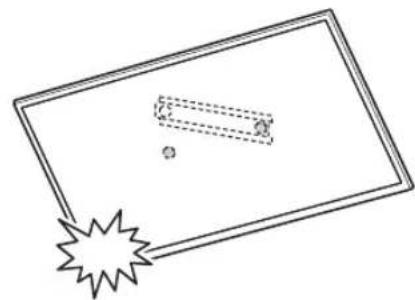

Ugyeljenarra,hogy felszerelés kozben ne erje utes a tv-keszuleket.

Ha a tv-keszuléket utés éri, akkor leeshet vagy eltörhet. Ez személyi sérlust okozhat.

A tv-keszüléket oyan sik falra szerelje fel, amely meröleges a padloźatra.

Ellenkező esetben a tv-keszülék leeshet, és személyi sérülés okozhat.

A tv-keszülék helyes felerösítese utan megfeleloen rogzítse a kábeleket.

Ha a kábelek amberbe vagy tárgyakba gabalyodnak, az személyi sérulést okozhat, és a tv-készülek megrongálódhat.

Ugyeljenarra, hogy a halózati kabel vagy a csatlakozókábelek ne csiþdjenek be.

Ha a halózati kabel vagy az összeköto
käbelek a keszülék és a fal böze csipodnek,
illete veroszakosan meghajlitják vagy
megcsavarják öket, akkor a belso verzetekek
szabadda valhatnak, és rovidzárlat vagy
szakadás kovetkezhet be. Ez tuzet vagy
aramütest okozhat.

A fali konzol falra erositéséhz szükségescavarok nincsenek mellekelve.

A fali konzol falra erositéséhez használa j a fal anyaganak és szerkezeténk megfelelo csavarokat.

Tartalomjegyzék

A felszerelés elokészületei 5

Az alkatreszek ellenorzese 5

A felszereléshez megfelelo hely kivalasztasa. 6

Az alap falra szerelése 8

A televiziokeszülk felszerelésenek elokészítese 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

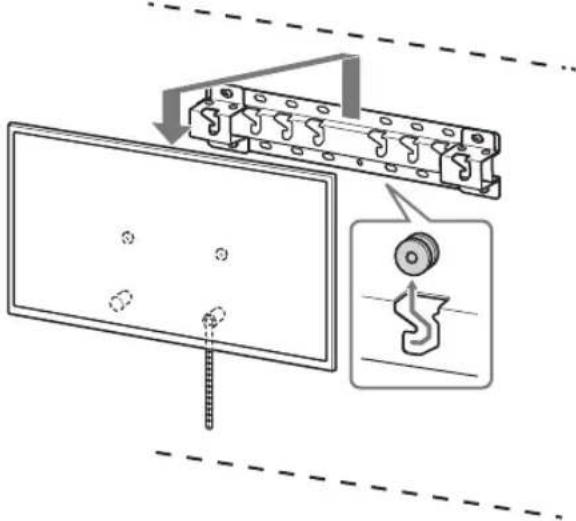

A tv-keszülék felszerelése a falra 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

A felszerelés megfeleloségének
ellenörzese. 18

Egyeb informaciok. 18

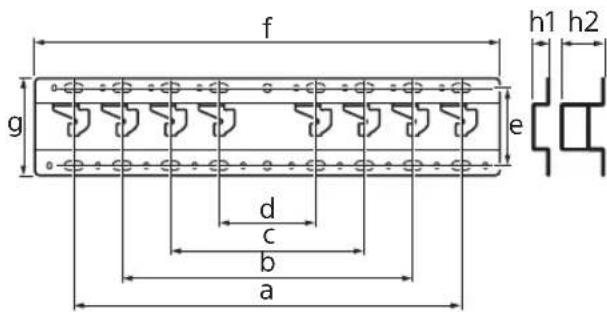

Muszaki adatok. 18

A televíókészülék falraszerelése

A szerelesiutasitasok televiziokeszulekenkent elternek.

A tv-keszülk falra szerelesehez használja az SU-WL450 fali konzolt.

Megegyzes

• Az eltávolitott csavarokat biztos helyen, gyermekek elöl elzárva tárolja.

A felszerelés előkészületei

• A felszerelés elöttt keszítse elő a TV referencia utmutatóját és a beallitási utmutatóját.
• A szereles megkezdese elott keszitsen elo olyan kereszthornyos (Philips) csavarhuzot, amely illik a csavarokba.
  Dontse el, hol helyezkedjen el a tv-keszulek.
  Keszitsen elo négy vagy tobb 8 mm atmérojü, es egy 5 mm atmérojü vagy annihil megfelelo csavart (nincs mellekelve). A fal anyaganak megfelelo csavarokat valasszon.

Az alkatreszek Ellenőrzésé

A SU-WL450 modellhez mellekelve

Ellenorizze, hogy minden alkatresz megtalalhato-e.

A Alap (20) (1) B Tárcsa (2)
◎ PSW 6x20 (4)◎ PSW 4x20 hüvellyel (2)
E Távtartó (20) (2) E	Pánt (1)
◎ Hüvely (20) (M4) (2)	◎ PSW 4x20 (2)
① Alap illesztőkeret (2)	◎ PSW 4x10 (8)
◎ Távtartó (60) (2)	PSW 6x50 (2)
◎ Hüvely (M4) (2)◎ PSW 4x50 (2)

A felszereléshez megfelelo hely kivalasztása

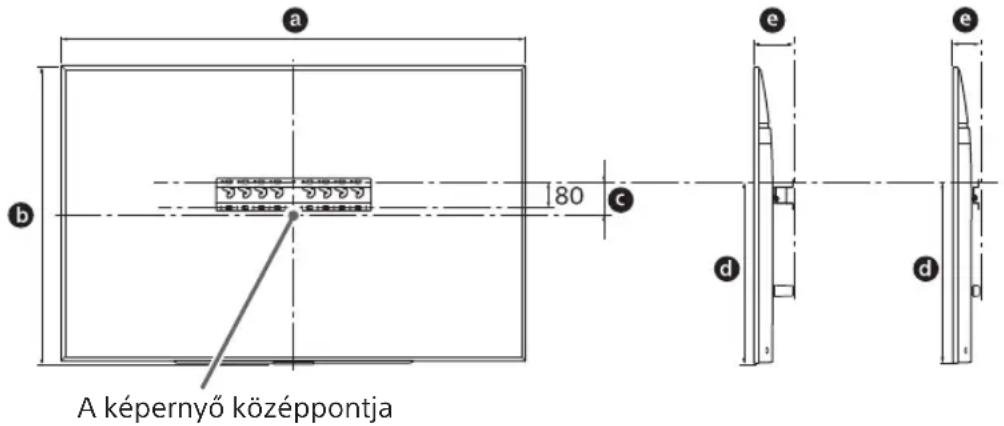

1 Hatarozza meg a felszerelés helyét.

Győzödjön meg arról, hogy a falon elegendo hely van a tv-készüléknek, illetve hogy a fal legalabb a televíziókészülék sulyanak négyszeresét képes megtartani. A következő tablázat alapján szerelje fel a tv-készüléket a falra. A tv-készülék sulyat lásd a készülék Referencia utmutatójaban.

Normal rogzítés Falhoz közeli rögzítés

Mertékegység: mm

Típusnév	A képernyő méretei		A képernyő kózéppontjának helyét meghatározó méret		A felszereléshez tartozó hosszéréték
	a	b	c	d	e
					Normál rögzítés	Faltoz kõzeli rögzítés
KD-85XG85□□	1909	1097	251	803	142	100
KD-75XG87□□	1673	963	107	595	116	75
KD-75XG85□□
KD-65XG87□□	1450	836	99	523	115	73
KD-65XG85□□
KD-55XG87□□	1231	713	106	468	115	73
KD-55XG85□□

Megegyzes

• A felszerelestól fuggöen a tablázatadataihoz képest kisebb elterés mutatkozhat.

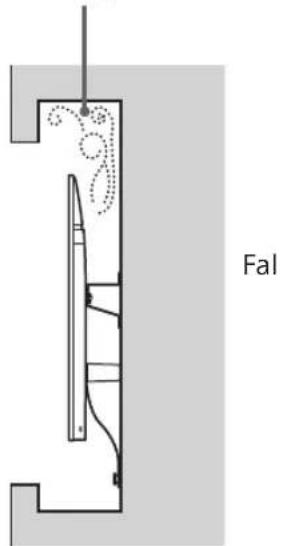

  Ha a tv-keszuleket falra szereli, a tv felso oldala enyhén elore dol.

Ugyeljenarra, hogy a televiziokeszülék és a plafon, valamint a fal kiálo részei kozott legalabb az alabbi abran lathato hely maradjon.

Mertékegység: mm

A megfelelo szellozésBiztositasa, es por vagy szennyezodés felhalmozodasanak megelozese erdekében:

• Ne üzemeltesse a tv-keszüléket fektetve, fejjel lefelé felszerelve, a határa vagy az oldálára fordíva.

• Ne uzemeltesse a tv-keszüléket polcon, ágyra vagy takaróra helyezeve, illetve szekrényben.

• Ne takarja le a tv-keszüléket fuggönnyel vagy hasonlo textiliával, illetve ujsaggal vagy hasonlo anyaggal.

• Ne szerelje fel a tv-keszüléket az alábbi módon.

Gatolt levego'aramlas.

Megegyzés

Ha a kabeleket a falban kivanja elvezetni, akkor meg a szereles megkezdese elott furja ki a szuksseges lyukat a falon.

Keszitsen egy lyukat a falban valahol az alap (20) A, alap illesztokeret 1 es a tavtarto (20) E, a tavtarto (60) K teruleten kivul ahhoz, hogy elkerulje a kabelek becsipodesét.

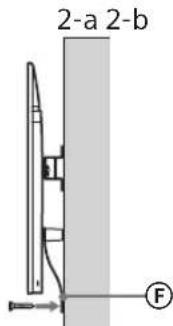

2 Valassza ki a falra való felszerelés stilusát. A tv hatulja és a fal kozotti távolság az alábbiak szerint választhato ki.

2-a Normál rögzítés

2-b Falhoz kozeli rogzítés

Tekintse meg az 1. lépésben lathato tablazatot.

FIGYELMEZTETES

A 2-b lehto6eg valasztasa eseten a hatulso csatlakozokhoz valo hozzaferes korlaotozott.

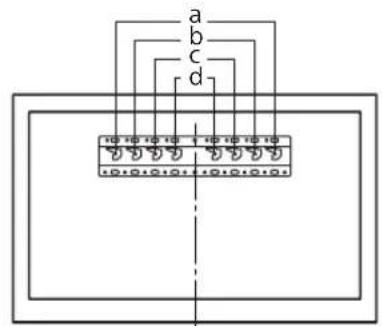

3 Az alap illesztőkeret
elhelyezésével kapcsolatban
tekintse meg az alábbi
táblázatot. A 2-b lehetőseg
valasztása esétén hagyja ki ezta
a lépást.

Típusnév Kampól helye
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

Illessze fel az ① alap
illesztőkeret a ② csavar (PSW 4x10) használatával az (20) ④
alapra, ha a 2-a lehetőseget
választotta.

4 Hatarozza meg a csavarok helyét az alap (20) A felszereléséhez.

Tekintse meg a muszaki adatokat az 18. oldalon.

A 2-a lehetoseg valasztasa eseten hasznalja az ① alap illesztokeret furathelyit.

FIGYELMEZTETES

A tevekeszuleket tartofal teherbirasanak akkoranak kell lennie, hogy legalabb a keszulek tomegenek negyszereset elbirja (A tv-kszulek sulyat lasd a keszulek Referencia utmutatojaban.).

Deritse ki, mekkora a teherbirasa a falnak, amelyre a televiziokeszuleket szerelni kivanja. Szukseg eseten megfeleloen erositse meg a falat.

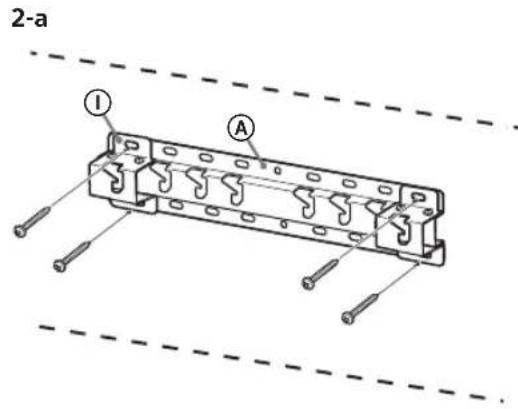

Az alap falra szerelése

• Használjon négy vagy tòbb 8 mm átméröjú vagy annak megfelelo csavart (nincs mellekelve).
  Illesszen négy csavart az ① alap illesztókeret furataihoz és az (20) A alaphoz (csak 2-a).
  Vizszintesen szerelje fel az (20) alapot a falra.

A televiziókészülék felszerelésenek elokésztítese

Az allvany felszereléserol lásd a beallitási utmutató.

KD-85/75XG85□□，KD-75XG87□□

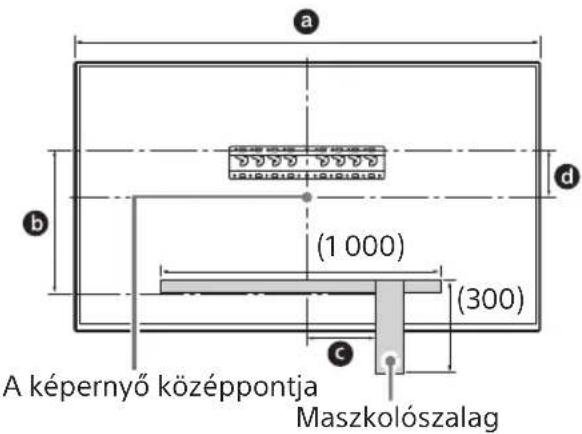

1 A felszerelés tervezett helyét jelölje meg a falon.

Hasznaljon maszkoloszalagot, vagy egyeb eszkocz (nincs mellekelve) ahhoz, hogy a televizio helyet bejelõje az alap vagy az alap illesztokeret kozeluben. Tajekoztatasul hasznalja a kovetkező tablázatot.

Mertékegység: mm

Típusnév	Megelöhssz			A képernyő kózéppontjának helyét meghatározó méret
	a	b	c	d
KD-85XG85☐☐	1	909	683	200 251
KD-75XG87☐☐ KD-75XG85☐☐	1	673	468	200 107

2 Távolítsa el a csavarokat a tv-készülék hátuljáról.

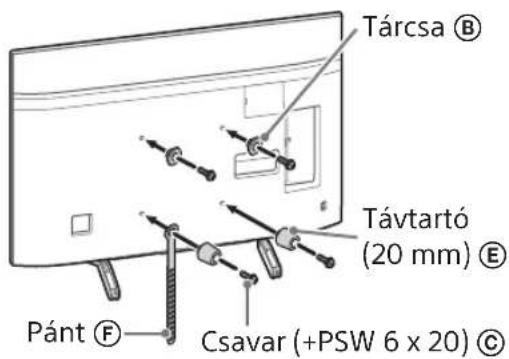

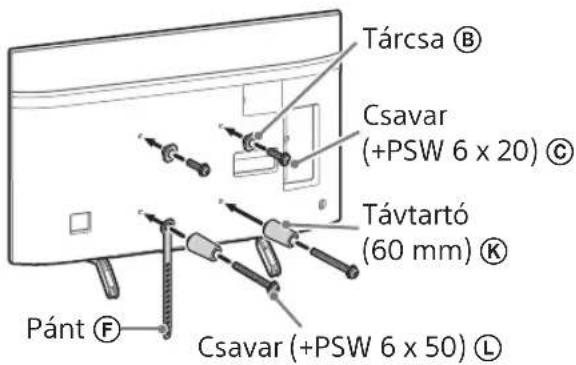

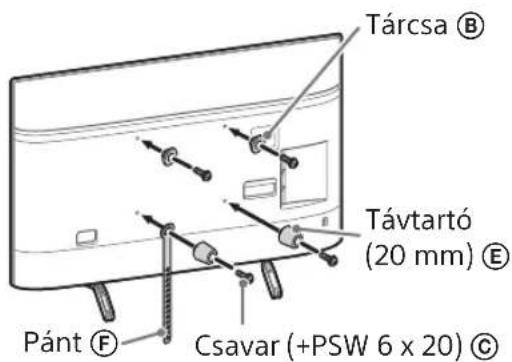

3 Csatlakoztassa a fali konzol
csatlakozóelemeit. Ellenőrizable a
csatlakozóelemeket a 5.
oldalon található, "Az
alkatrészek Ellenőrzésé" című
szakasz "A SU-WL450
modellhez mellekelve" részények
segítségevel.

Megjegyzés

Acsavarok hasznalatalaval szorosan rogzitse acsatlakozoelemeket.
Elektramos csavarbehajto hasznalata eseten kb 1,5 N-m{15 kgf-cm} meghuzasi nyomatekot kell beallitani.
A felhasznalt, vagy fel nem hasznalt alkatreszeket bizi tols helyen taroIj a kesobbi felhasznalashoz. Orizze meg ezt a kezikonyvet kesobbi hasznalatra.

Falhoz kozeli rogzítés (2-b)

Megjegyzés

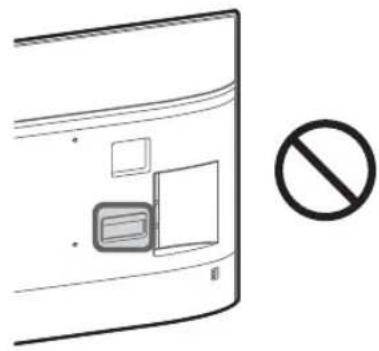

• A televizio hatuljan talalhato terminálok kozül néḥanyat nem lehet használni, ha ezt a rogzítési stlust használa.

4 Csatlakoztassa a szükséges kabel(eke)t a tv-készülékhez.

Mindenéppen csatlakoztassa a kábeleket, mielott felszereli a televiziókszüléket a falra. A televiziókszülk felszerelése utan már nem tutja csatlakoztatni a kábeleket. Tovabbi részletek a tv-készülékról annak Referencia utmutatójaban talalhatok.

Megjegyzés

A kábelek falban valo elvezétésétBizza jovahagyással rendelkezó alvallalkozóra.
Kötegelje a cislatakozókábeleket annak érdekében, hogy ne lépjen rajuk a falra történő felszerelés elott.

5 Valassza le az asztali allvanyt a tv-keszulékról.

• EgyszerreCsak az asztali allvany egyik oldalat tavolitsa el. Fogja meg erosen es tartsa megBiztonsagosan az asztali allvanyt mindket kezevel, mikozben a tobbiek felemelik a televiziot.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

• Ismételje meg az eložo lépestre, est távolítsa el az asztali allvány.masik oldalát.

Megegyzes

-Az asztali allvany levalasztasahoz harom vagy tobb szemely szukseges.
- Ugyeljen arra, hogy az asztali allvany televiziórol tortenó levalasztásakor ne alkalmazzon tú nagy eröt, mert az a televizio leesésehz ezethet, ami szemelyi sérulést vagy a televizio fizikai károsodásat eredményezheti.
Az asztali allvany kezelésekor legyen ovatos annak erdekében, hogy elkerülje a televizio sérulését.
A televizio megemelesekor legyen ovatos,mivel az asztali allvany levaliasztasa utan az asztali allvany felborulhat eszemelyi serulest okozhat.
Legyen ovatos, amikor az asztali allvanyt levalasztja a televizióról, nehogy az felboruljon és kart tegyen abban a feluletben, amin a televizio all.

KD-65/55XG87□□

KD-65/55XG85□

1 Távolítsa el a csavarokat a tv-készülék hátuljáról.

2 Csatlakoztassa a fali konzol
csatlakozoelemeit. Ellenorizea
csatlakozoelemeket a 5.
oldalon talalhato, "Az
alkatrészek ellenorzese" cimu
szakasz "A SU-WL450
modellhez mellekelve" részenek
segitségével.

Megjegyzés

A csavarok hasznalatal val szorosan rogzitse a csatlakozoelemeket.
Elektramos csavarbehajto hasznalata eseten kb. 1,5 N-m 15kgf· cm meghuzasi nyomateket kell beallitani.
A felhasznalt, vagy fel nem hasznalt alkatreszeket bizi tols helyen tarojla a kesobbi felhasznalashoz. Orizze meg ezt a kezikonyvet kesobbi hasnalaatra.

Normál rögzítés (2-a)

Falhoz kozeli rogzítés (2-b)

Megegyzes

• A televizio hatuljan talalhato terminálok kozül néhanyat nem lehet használni, ha ezt a rogzítési stlust használja.

3 Csatlakoztassa a szükséges kabel(eke)t a tv-készülékhez.

Mindenéppen csatlakoztassa a kábeleket, mielótt felszereli a televiziókészüleket a falra. A televiziókészülek felszerelése utan mar nem tudja csatlakoztatni a kábeleket. További részletek a tv-készülekról annak Referencia utmutatójaban talalhatok.

Megegyzes

A kábelek falban valo elvezétésétBizza jovahagyassal rendelkezó alvallalkozora.

Kötegelje a cislatakozókábeleket annak érdekében, hogy ne lépien rajuk a falra történő felszerelés elott.

4 Valassza le az asztali allvanyt a tv-keszulékról.

• EgyszerreCsak az asztali allvany egyik oldalat tavolitsa el. Fogja meg erosen es tartsa megBiztonsagosan az asztali allvanyt mindket kezevel, mikozben a tobbiek felemelik a televiziot.

Ismételje meg az eložo lépestre, est távolítsa el az asztali allvány masik oldalát.

Megegyzes

Az asztali allvany levalasztasahoz harom vagy tobb szemely szukseges.
- Ügyeljen arra, hogy az asztali allvány televírioról történő levalasztsakor ne alkalmazzon tú nagy eröt, mert az a televíó leeséhez gezethet, ami személyi sérulést vagy a televíó fizikai károsodásat eredményezheti.
Az asztali allvany kezelésekor legyen ovatos annak erdekében, hogy elkerulje a televizio seruleset.
A televizio megemelesekor legyen ovatos,mivel az asztali allvany levalasztasa utan az asztali allvany felborulhat eszemelyi serulest okozhat.
Legyen ovatos, amikor az asztali allvanyt levalasztja a televizirol, nehogy az felboruljon es kart tegyen abban a feluletben, amin a televizio all.

A tv-keszülk felszerelése a falra

KD-85/75XG85□□，KD-75XG87□□

1 Emelje meg a televiziót.

Annak a megvalasztasahoz, hogy a tarcsak (B) hol csatlakozzanak az alap, vagy az alap illesztokeret tartojahoz, tekintse at "A felszerelhesz megfelelohely kivalasztasa" 3.lepeseben szerepl tablazatot, a(z) 7. oldalon.
- Győződjön meg rola, hogy a televízó帽子ó része hozzaér t az alaphoz vagy az alap illesztőkerethez, amikor a televízió tartja.

Megegyzés

Tartsa mindkét kézzelBiztosan a televiziót es gyozodjön meg rola, hogy a pant F es a televizio also része egy vonalban vannak a maszkoloszalaggal.
A televiziôt harom embar szàllitsa és a televizóval szemben áló személy irányítsa a tòbbieket a pozión beállitasa közben.

Kiemelt ovatossagra van szukseg a televizio felszerelse kozben, kulonosen annak a szemelynek a reszero1,aki alurl tamasztja meg a televiziot, mert a keszulek leborulhat, es ez sulyos testi serulest, akar halalt is okozhat.

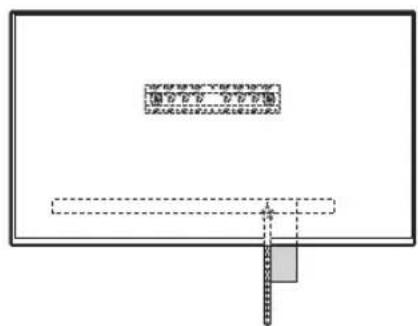

2 Szerelje fel a televiziôt az alapra vagy alap illesztőkeretre.

• Finoman csusztassa le a televizió, és a televizio hatuljan levő tárcsákat (B) akassza az alapba vagy az alap illesztőkeretbe, miutan megbizonyosodott a furatok megfelelo alakiáról.
• A televiziókészülék falra való felszerelése után Ellenörizze, hogy a tárcsák ⑧ szorosan illeszkednek-e az alapba vagy az alap illesztőkeretbe.
• Ovatosan engedje el mindkét kezzel, ügyelve arra, hogy a televizio nem esikle.

• Miután a televiziôt felszerelte a falra, távolítsa el a maszkolószalagot, vagy egyeb eszközoket a falró.

2-a

↓

↓

↓

2-b

↓

↓

↓

FIGYELMEZTETES

• Üglyeljen rá, hovy kettó, vagy tobb személy (75 húvelykes, vagy annál nagyobb televízió esétén három vagy tobb személy) fogja a televízió szállitasközben.

3 Teendok a tv-keszulek aljanak elmozdulasa Ellen.

• A laza pantot F rogzitse feszesen a falhoz.

Hasznaljon egy 5 mm atmerojv vagy annak megfelelo csavart (nincs mellekelve).

Megegyzés

• Probalja a tv-keszulek ajat enyhén maga felé huzni annak Ellenorzéshez, hogy azBiztosan nem mozog-e elore. Ha mozgast tapasztal, akkor a rogzítés nem megfelelo, es a pantot E' ujra szorosan fel kell erosifeni.

KD-65/55XG87□□

KD-65/55XG85□□

1 Emelje meg a televiziót.

Annak a megvalasztahoz, hogy a tarcsak (B) hol csatlakozzanak az alap, vagy az alap illesztokeret tartojahoz, tekintse at "A felszerelhesz megfelelohely kivalasztasa" 3.lepeseben szerepl tablazatot, a(z) 7. oldalon.
Gyozodjon meg rola, hogy a televizio hatsó része hozaert az alaphoz vagy az alap illesztokerethez, amikor a televiziottartja.

Megegyzes

Tartsa meg két kézzelBiztonságosan a teviziôt.

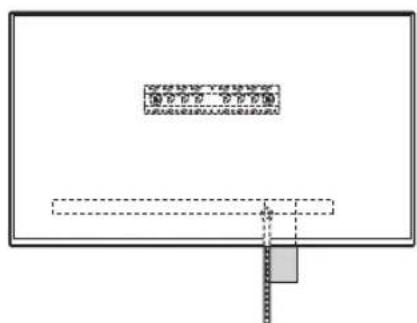

2 Szerelje fel a televiziót az alapravagy alap illesztőkeretre.

• Finoman csusztassa le a televiziot, es a televizio hatuljan levó tarcásakat (B) akassza az alapba vagy az alap illesztőkeretbe, miután megbizonyosodott a furatok megfelelo alakjáról.
• A televizióksülék falra való felszerelése után ellenörizze, hogy a tárcsák (B) szorosan illeszkednek-e az alapba vagy az alap illesztókeretbe.
• Ovatosan engedje el mindkét kézzel, ügyelve arra, hogy a televizio nem esik le.

2-a

2-b

↓

↓

FIGYELMEZTETES

• Ugyeljen rá, hogy kettó, vagy több személy (75 húvelykes, vagy annal nagyobb televizio esétén három vagy több személy) fogja a televiziôt szallitás kozben.

3 Teendok a tv-keszülek aljanak elmozdulása Ellen.

• A laza pantot F rogzitse feszesen a falhoz.

Hasznaljon egy 5 mm atmerojvagy annak megfelelo csavart (nincs mellekelve).

Megjegyzes

• Probalja a tv-keszulek ajat enyhén maga felé huzni annak Ellenörzéshez, hogy azBiztosan nem mozog-e elore. Ha mozgast tapasztal, akkor a rogzités nem megfelelo, es a pantot F ujra szorosan fel kell erositeni.

A felszerelés megfelelośégének ellenórzése

Ellenorizze a kovetkezoket.

A tárcsák ⑧ szorosan illeszkednek az alapba vagy az alap illesztőkeretbe.
- A halózati kábel és az összekö tó kábelek nem csavarodtak meg vagy csipödTek be.
A pant F feszes es nom laza.

FIGYELMEZTETÉS

A halózati kabel stb. nem megfelelo elhelyezese rovidzárlat miatt tuzet vagy aramutest okozhat. Ellenorizze a felszerelés megfeloségét.

Egyeb informaciók

A televiziokeszülk eltavolitásakor visszaféle hajtsa vegre az eljárast.

FIGYELMEZTETÉS

• Ügyljen rá, hovy kettő, vagy tobb személy (75 húvelykes, vagy annál nagyobb tevízió esétén három vagy tobb személy) fogja a tevízió leszerelés kozben.

Muszaki adatok

Méretek: (kb.) [mm]

a : 400

b : 300

c:200

d : 100

e:80

f:480

g : 100

h1:20(2-besétén)

h2:60(2-aeseten)

Suly (csak az alap): (kb.) [kg]

0,8

A forma es a muszaki adatok elozetes bejelentes nélkül megvaltozhatnak.
