BEDIENUNGSANLEITUNG Bravia KD55XG8588 SONY

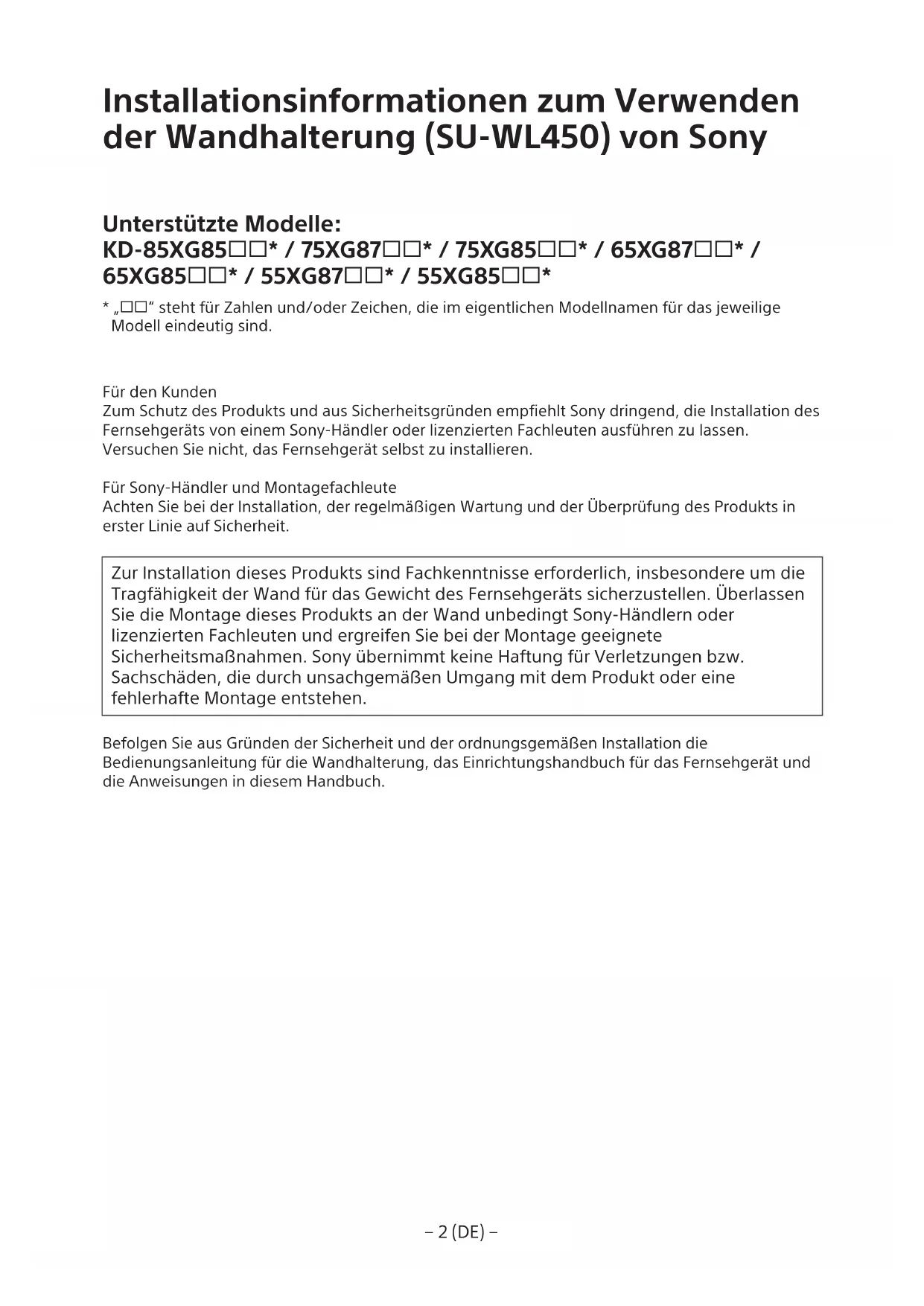

Installationsinformationen zum Verwendend der Wandhalterung (SU-WL450) von Sony

Unterstützte Modelle:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/

65XG85□□*/55XG87□□*/55XG85□□*

• „□□" steht für Zahlen und/oder Zeichen, die im eigentlichen Modellnamen für das jeweilige Modell eindeutig sind.

FurdenKunden

Zum Schutz des Produkts und aus Sicherheitsgründen empfeht Sony dringend, die Installation des Fernsehgeräts von einem Sony-Handler oder lizenzierten Fachleuten ausfuhren zu halten.

Versuchen Sie nicht, das Fernsehgerät selbst zu installieren.

Für Sony-Handler und Montagefachleute

Achten Sie bei der Installation, der regelmäßigen Wartung und der Überprüfung des Produkts in erster Linie auf Sicherheit.

Zur Installation thesees Produktions sind Fachkenntnisse erforderlich, insbesondere um die Tragfähigkeit der Wand für das Gewicht des Fernsehgeräts sicherzustellen. Überlassen Sie die Montage theses Produktions an der Wand unbedingt Sony-Handlern oder lizenzierten Fachleuten und ergreifen Sie bei der Montage geeignete

Sicherheitsmaßnahmen. Sony übernimmt keine Haftung für Verletzungen bzw.

Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Montage entstehen.

Befolgen Sie aus Gründen der Sicherheit und der ordnungsgemänen Installation die

Bedienungsanleitung für die Wandhalterung, das Einrichtungshandbuch für das Fernsehgerät und die Anweisungen in thism Handbuch.

Hinweise zur Sicherheit

Vielen Dank, dass Sie sich für diesen Produkt entschieden haben.

An die Kunden

Zur Montage这点es Produktions sind ausreichende Fachkenntnisse erforderlich. Überlassen Sie die Montage einem Sony-Handler oder einem lizenzierten Fachmann und achten Sie bei der Montage insbesondere auf die Sicherheit. Sony übernimmt keine Haftung für Schäden oder Verletzungen durch die fehlerhafte Handhabung oder eine unsachgemäße Montage oder für die Montage eines anderen als des angegebenen Produkts. ihre gesetzlichen Rechte (wenn zutreffend) sind davon nicht betroften.

An die Sony-Handler

Zur Montage这点es Products sind ausreichende Fachkennnisse erforderlich. Lesen Sie sich diese Anleitung unbedingt sorgfältig durch, um die Montagearbeiten sich durchzufahren. Sony übernimmt keine Haftung fur Schaden oder Verletzungen durch die fehlherfte Handhabung oder eine unsachgemäß Montage. Handigen Sie diese Anleitung nach der Montage dem Kunden aus.

These Bedienungsanleitung zeigt die richtige Handhabung des Produkts und wichtige Vorsichtshinweise, die notwendig sind, um Unfälle zu vermeiden. Lesen Sie sich diese Anleitung sorgfältig durch und verwenden Sie das Produkt korrekt. Bewahren Sie diese Anleitung zum künftigen Nachschlagen auf.

Produkte von Sony wurden im Hinblick auf die Sicherheit entwickelt. Wenn die Produkte aber falsch verwendet werden, kann dies zu schwerwiegenden Verletzungen durch Feuer, Stromschlag, das Kippen des Produkts oder das Herunterfallen des Produkts führen. Beachten Sie unbedingt die Vorsichtshinweise, um solche Unfälle zu vermeiden.

VORSICHT

Angegebene Produkte

These Wandhalterung wurde zur Verwendungen mit den angegebenen Fernsehgeräten entwickelt. Schlagen Sie bei Fernsehgeräten im zugehörigen Referenzleitfaden nach, um sich zu vergewissern, dass die Wandhalterung verwendet werden kann.

An die Kunden

WARNING

Wenn die folgenden Vorsichtshinweise nicht beachteten werden, kann es zu schwerwiegenden Verletzungen oder Tod durch Feuer, Stromschlag oder das Herunterfallen des Produkts kommt.

Überlassen Sie die Montage einem lizenzierten Fachmann und halten Sie keine Kinder während der Montage fern.

Wenn die Wandhalterung oder das Fernsehgerat nicht korrekt montiert werden, kann es zu den folgenden Unfallen kommt. Achten Sie darauf, dass die Montage durch einen lizenzierten Fachmann ausgeführrt wird.

• Das Fernsehgerat kann herunterfallen und schwerwiegenden Verletzungen wie Prellungen oder Brüche verursachen.
• Wenn die Wand, an der die Wandhalterung montiert werden soll, instabil, uneben oder nicht senkrecht zum Boden ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen. Die Wand sollte mindestens das vierfache Gewicht des Fernsehgeräts tragen können. (Informationen zum Gewicht des Fernsehgeräts finden Sie im Referenzleitfaden des Geräts.)
• Wenn die Montage der Wandhalterung an der Wand nicht ausreichend stabil ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Überlassen Sie die Umpositionierung bzw. den Abbau des Fernsehgeräts einem lizenzierten Fachmann.

Wenn andere Personen als ein lizenzierten Fachmann den Transport oder Abbau des Fernsehgerats übernehmen, kann es herunterfallen und Verletzungen oder Sachschäden verursachen. Achten Sie darauf, dass zwei oder mehr Personen (drei oder mehr Personen ab 75-Zoll-Fernsehgerät) das Fernsehgerät traben oder demontieren.

Entfernen Sie keine Schrauben usw., nach dem Sie das Fernsehgerät montiert haben.

Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Nehmen Sie keine Veränderungen an Teilen der Wandhalterung vor.

Andernfalls kain die Wandhalterung herunterfallen und Verletzungen oder Sachschaden verursachen.

Montieren Sie keine Geräte außer dem angegebenen Produkt.

These Wandhalterung wurden nur zur Verwendungen mit dem angegebenen Produkt entwickelt. Wenn Sie andere als das angegebene Gerät montieren, kann sie herunterfallen oder brechen und Verletzungen oder Sachsäden verursachen.

Belasten Sie die Wandhalterung nur mit dem Gewicht des Fernsehgeräts. Setzen Sie das Fernsehgerät keinen Erschüttungen nach links/rechts oder oben unter aus.

Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Lehnen und hängen Sie sich nicht an das Fernsehgerät.

Lehnen und hängen Sie sich nicht an das Fernsehgerät, da es auf Sie fallen und schwerwiegende Verletzungen verursachen konnte.

VORSICHT

Wenn die folgenden Vorsichtshinweise nicht beachtet werden, kann es zu Verletzungen oder Sachschadenkommen.

Üben Sie während der Reinigung oder Wartung keine übermäßige Gewalt auf das Produkt aus.

Üben Sie keine übermöbige Gewalt auf die Oberseite des Fernsehgeräts aus. Anderfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschaenen verursachen.

Vorsichtshinweise

• Wenn Sie das Fernsehgerat längerere Zeit verwenden, wenn es an der Wandhalterung angebracht ist, kann sich, abhängig vom Material der Wand, die Wand hinter oder über dem Fernsehgerat verfarben oder die Tapete kann sich lose.
• Wenn die Wandhalterung nach der Montage an der Wand entfern wird, verbleiben die Schraubenbohrungen.
• Verwenden Sie die Wandhalterung nicht an Orten, an denen sie mechanischen Vibrationen ausgesetzt ist.

Montieren der Wandhalterung

An die Sony-Handler

WARNING

Die folgenden Anweisungen gelten nur für Sony-Handler. Lesen Sie sich unbedingt die oben aufgeführten Sicherheitshinweise durch und achtenden Sie während der Montage, Wartung und Überprüfung des Produkts insbesondere auf die Sicherheit.

Installieren Sie die Wandhalterung nicht auf einer Wandfläche, bei der die Ecken der Kanten des Fernsehgeräts über die Wandfläche hinausragen.

Installieren Sie die Wandhalterung nicht auf einer Wandfläche, wie einer Säule, bei der die Ecken der Kanten des Fernsehgerats über die Wandfläche hinausragen. Wenn eine Person oder ein Object gegen die vorstehende Ecke oder Seite des Fernsehgerats stöhlt, kann es zu Verletzungen oder Sachschäden kommt.

Montieren Sie das Fernsehgerät nicht über oder unter einem Klimagerät.

Wenn das Fernsehgerat langere Zeit austretendem Wasser oder dem Luftstrom einer Klimaanlage ausgesetzt ist, kann es zu einem Brand, Stromschlag oder einer Fehlfunktion des Fernsehgerats kommt.

Achten Sie darauf, die Wandhalterung entsprechend den Anweisungen in dieser Bedienungsanleitung sich an der Wand zu montieren.

Wenn Schrauben locker sind oder herausfallen, kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen. Verwendten Sie unbedingt geeignete Schrauben für das Material der Wand und montieren Sie das Gerät sicher mit vier oder mehr Schrauben mit einem Durchmesser von 8 mm (oder entsprechendem Material).

Verwenden Sie
unbedingt die
mitgelieferten
Schrauben und
Befestigungsteile
entspruchend den
Anweisungen in dieser Bedienungsanleitung.
Wenn Sie andere Teile verwenden, kann das Fernsehgerat
herunterfallen und
Personenschäden oder Schäden am Fernsehgerät
verursachen.

Bauen Sie die Halterung ordnungsgemäß entsprechend den in dieser Bedienungsanleitung beschrieben Schritten zusammen.

Wenn die Schrauben lose sind oder herausfallen, kann das Fernsehergat herunterfallen und Personenschaden oder Schaden am Fernsehergat verursachen.

Ziehen Sie die Schrauben unbedingt an den darauf vorgesehenen Positionen fest.

Andernfalls kann das Fernsehgerät herunterfallen und Personenschäden oder Schaden am Fernsehgerät verursachen.

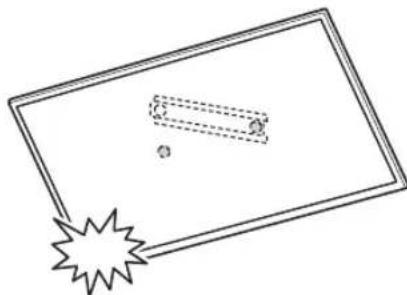

Achten Sie darauf, das Fernsehgerät während der Montage keinen Erschüttungen auszusetzen.

Wenn das Fernsehgerat Erschütterungen ausgesetzt wird, kann es herunterfallen oder brechen. Dies kann zu Verletzungen führen.

Achten Sie daraufuf, das Fernsehgerät an einer Wand zu montieren, die senkrecht und eben ist.

Andernfalls kann das Fernsehgeräte herunterfallen und Verletzungen verursachen.

Sichern Sie die Kabel nach der ordnungsgemäBen Montage des Fernsehgerats ordnungsgemäß.

Wenn sich Personen oder Gegenstände in den Kabeln verlangen, kann diese zu Verletzungen oder Schäden am Fernsehgerät führten.

Verhindern Sie, dass das Netz- oder die Verbindungskabel eingeklemmt werden.

Wenn das Netz- oder die Verbindungskabel zwischen dem Gerät und der Wand eingeklemmt werden oder gewaltsam verbogen oder verdrecht werden, können die internen Adern freigelegt werden und es kann zu einem Kurzschluss oder Stromschlag kommt. Dies kann zu einem Brand oder Stromschlag führen.

Die Schrauben zur Sicherung der Wandhalterung an der Wand sind nicht mitgeliefert.

Verwenden Sie passende Schrauben für das Material und die Struktur der Wand, wenn Sie die Wandhalterung montieren.

Inhaltsverzeichnis

Vorbereitung der Montage. 5

Überprüfen der Teile 5

Festlegender Montageposition. 6

Montieren der Grundplatte an der Wand ....8

Vorbereitung der Montage des Fernsehgeräts 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□,KD-65/55XG85□□.11

Montieren des Fernsehgerats an der Wand. 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Überprüfen der abgeschlossenen Montage. 18 Sonstige Informationen. 18

Technische Daten. 18

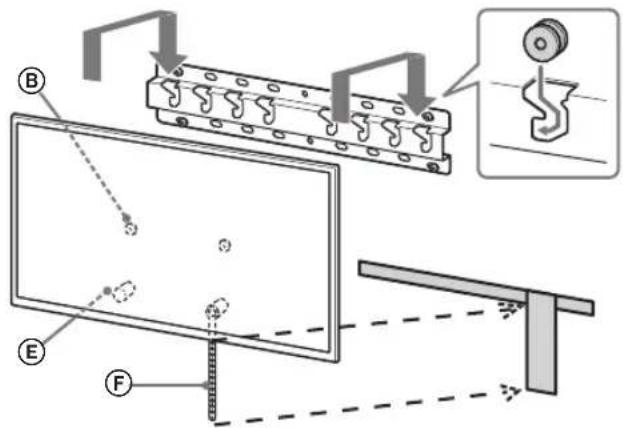

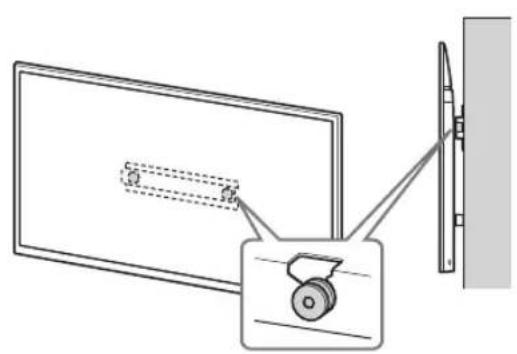

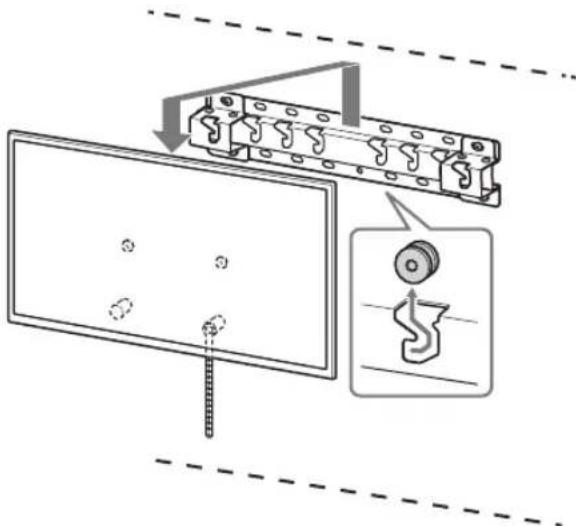

Montieren des Fernsehgerats an der Wand

Die Montageschritte variieren abhängig vom Fernsehgerat.

Verwenden Sie für die Montage des Fernsehgeräts an der Wand die Wandhalterung SU-WL450.

Hinweis

• Bewahren Sie die abgenommenen Schrauben unbedingt an einem sicheren, für Kinder nicht zugänglichen Ort auf.

Vorbereitung der Montage

• Halten Sie für die Installation die Referenzanleitung und das Einrichtungshandbuch des Fernsehgeräts bereit.
• Stellen Sie vor der Montage sicher, dass Sie einen Kreuzschlitzschraubendreher bereitgelegt haben, der auf die Schrauben passst.
• Überprüfen Sie die Montageposition des Fernsehgeräts.
• Legen Sie mindestens vier Schrauben mit einem Durchmesser von 8 mm und ein Schraube mit einem Durchmesser von 5 mm bzw. entsprechende Schrauben bereit (nicht mitgeliefert). Wahlen Sie Schrauben, die für das Material der Wand geeignet sind.

Überprüfen der Teile

Mit der SU-WL450 gefelert

• Stellen Sie sicher, dass alle Teile vorhanden sind.

A Grundplatte (20) (1)	B Rolle (2)
C PSW 6x20 (4) D PSW 4x20 with Hülse (2)
E Abstandshalter (20) (2)	F Gurt (1)
G Hülse (20) (M4) (2)	H PSW 4x20 (2)
I Grundplatten-adapter (2)	J PSW 4x10 (8)
K Abstandshalter (60) (2)	L PSW 6x50 (2)
M Hülse (M4) (2) N PSW 4x50 (2)

Festlegen der Montageposition

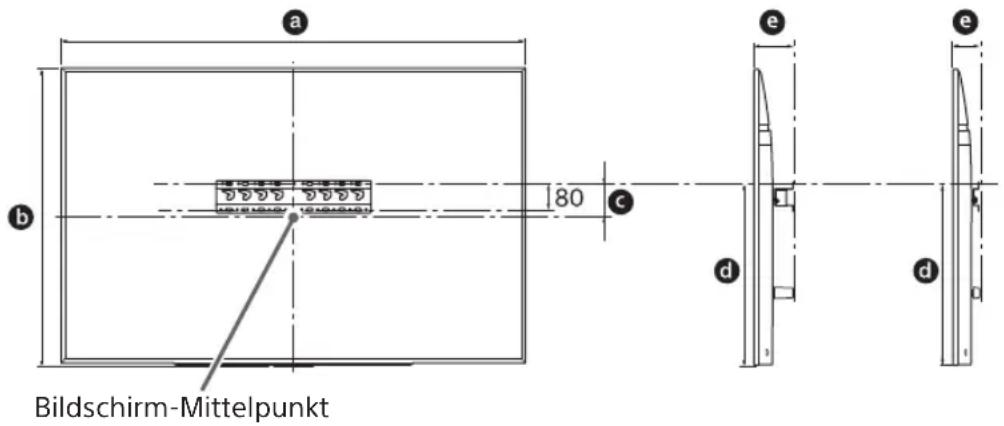

1 Legen Sie die Montageposition fest.

Stellen Sie sicher, dass an der Wand genug Platz für das Fernsehgerät ist und dass die Wand eine Tragfähigkeit von mindestens dem Vierfachen des Gewichts des Fernsehgeräts aufweist. In der folgenden Tabelle findsen Sie Informationen zum Montieren des Fernsehgeräts an der Wand. Im Referenzleitfaden zum Fernsehgerät finden Sie Informationen zum Gewicht des Fernsehgeräts.

Standardanbringung Schmale Anbringung

Einheit: mm

Modell-bezeichnung	Display-abmessungen		Bildschirmitten-abmessung		Montagemaße
	a	b	c	d	e
					Standard-anbringung	SchmaleAnbringung
KD-85XG85□□	1.909	1.097	251	803	142	100
KD-75XG87□□KD-75XG85□□	1.673	963		107	595	116
KD-65XG87□KD-65XG85□□	1.450	836	99		523	115
KD-55XG87□KD-55XG85□□	1.231	713		106	468	115

Hinweis

Die Angaben in der Tabelle konnen je nach Installation etwas varieren.

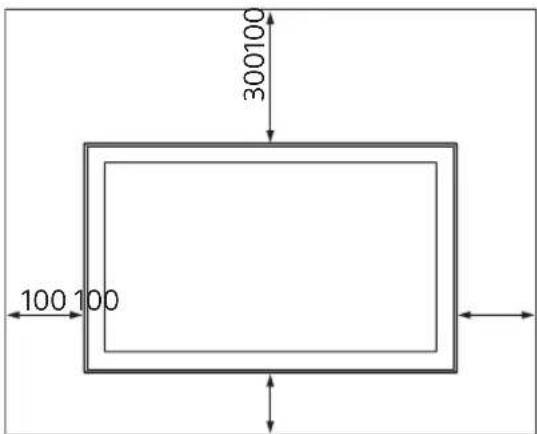

- Wenn das Fernsehgerät an der Wand montiert ist, ist die Oberkante des Fernsehgeräts leicht nach vorne genegt.

Bedienungsanleitung des Fernsehgeräts. Lassen Sie zwischen dem Fernsehgeber und der Decke sowie vorstehenden Teilen der Wand ausreichend Platz, wie unter dargestellt.

Einheit: mm

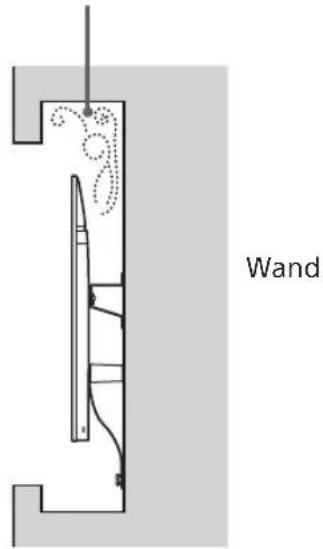

Um eine ausreichende Beluftung sicherzustellen und die Ansammlung von Schmutz und Staub zu verhindern:

• Legen Sie das Fernsehgerät nicht flach hin, installieren Sie es nicht auf dem Kopf stehend oder mit der Rückseite oder Seite nach vorne.
• Stellen Sie das Fernsehgerät nicht in ein Regal, auf einen Teppich, auf ein Bett oder in einen Schrank.
• Decken Sie das Fernsehgerät nicht mit Decken oder Vorhängen ab und legen Sie keine Gegenstände wie Zeitungen usw. darauf.
• Installieren Sie das Fernsehgerät nicht wie weiter unter dargestellt.

Die Luftzirkulation wird blockiert.

Hinweis

• Wenn Sie vorhaben, die Kabel in der Wand zu verlegen, machen Sie eine Bohrung in der Wand, um die Kabel durchzuführen, bevor Sie mit der Montage beginnen.

Um zu verhindern, dass die Kabel eingeklemmt werden, führen Sie die Bohrung in der Wand außerhalb der Umfassung des Grundplatte (20) A, Grundplattenadapter 1 und des Abstandshalter (20) E, Abstandshalter (60) K durch.

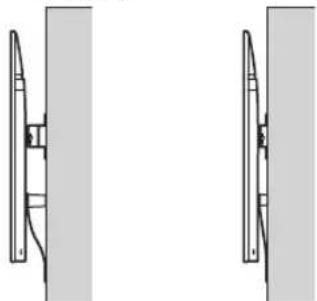

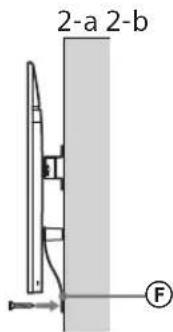

2 Wahlen Sie die Art der Wandbefestigung. Sie konnen die Entfernung von der Rückseite des Fernsehgeräts zur Wand wie unter angegeben auswahlen.

2-a Standardanbringung
2-b Schmale Anbringung

Beachten Sie die Tabelle in Schritt 1.

WARNING

• Wenn 2-b ausgewählt wird, ist der Zugriff auf die Anschlüsse an der Rückseite eingeschränkt.

2-a 2-b

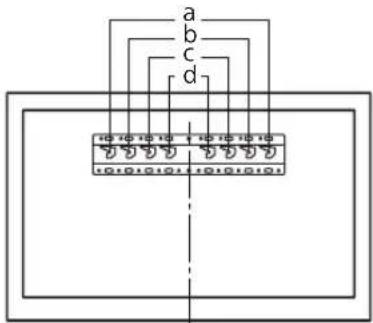

3 Informationen zur Montageposition des Grundplattenadapters finden Sie in der Tabelle unter. Wenn Sie 2-b wahlen, uberspringen Sie diesen Schritt.

Modellbezeichnung Hakenpositionen
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Bringen Sie den Grundplattenadapter ① mit der Schraube (PSW 4x10) ② an der Grundplatte (20) ③ an, wenn Sie 2-a wahlen.

4 Legen Sie die Schraubenpositionen für die Montage der Grundplatte (20) fest.

Beachten Sie die technischen Daten auf Seite 18.

Wenn Sie 2-a wahlen, verwenden Sie die Bohrungspositionen des Grundplattenadapters ①.

WARNING

Die Wand, an der das Fernsehgerät montiert wird, sollte mindestens das vierfache Gewicht des Fernsehgerats tragen können (Informationen zum Gewicht finden Sie im Referenzleitfaden des Fernsehgerats.).

• Bestimmen Sie die Stärke der Wand, an der das Fernsehgerämt montiert werden soll. Verstärken Sie die Wand bei Bedarf ausreichend.

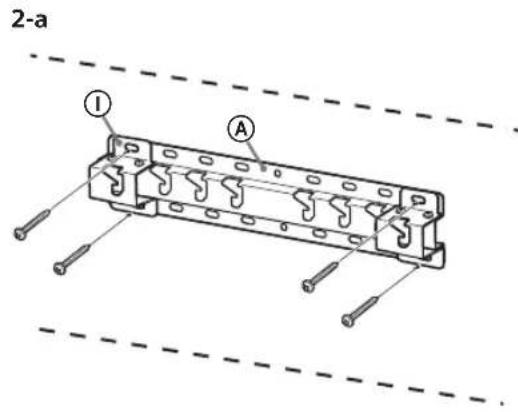

Montieren der Grundplatte an der Wand

• Verwenden Sie mindestens vier Schrauben mit einem Durchmesser von 8 mm bzw. entsprechende Schrauben (nicht mitgeliefert).
• Setzen Sie vier Schrauben in die Bohrungen des Grundplattenadapters ① und der Grundplatte (20) ④ ein (nur 2-a).
• Montieren Sie die Grundplatte (20) ④ horizontal an der Wand.

Vorbereitung der Montagedes Fernsehgeräts

Bezüglich der Installation des Ständers fühmen Sie das Einrichtungshandbuch zur Hand.

KD-85/75XG85□□，KD-75XG87□□

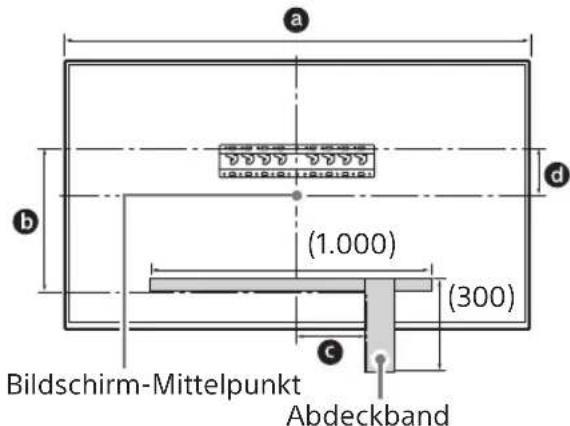

1 Markieren Sie den Einbauort an der Wand.

• Verwenden Sie Abdeckband usw. (nicht mitgeliefert), um die Position des Fernsehgeräts in der Nähe der Grundplatte oder des Grundplattenadapters zu markieren. Beachten Sie die folgende Tabelle.

Einheit: mm

Modell-bezeichnung	Länge für die Markierung			Bildschirmitten-abmessung
	a	b	c	d
KD-85XG85□□	1.909	683	200	251
KD-75XG87□□	1.673	468	200	107
KD-75XG85□□

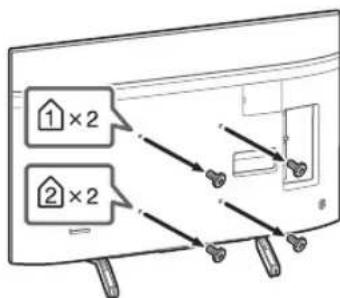

2 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts.

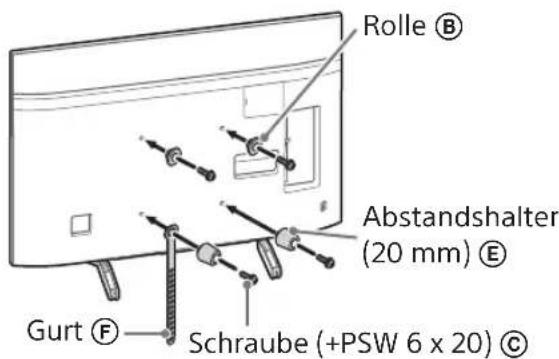

3 Bringen Sie die Montageteile für die Wandhalterung an. Überprüfen Sie die Montageteile anhand der Abschnittte „Mit der SU-WL450 geliefert" und „Überprüfen der Teile" auf Seite 5.

Hinweis

• Befestigen Sie die Montageteile sicher mit Schrauben.
• Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 1,5 N·m {15 kgf·cm} ein.
• Bewahren Sie die benutzten oder unbenutzten Teile für eine spätere Verwendung an einem sicheren Ort auf. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

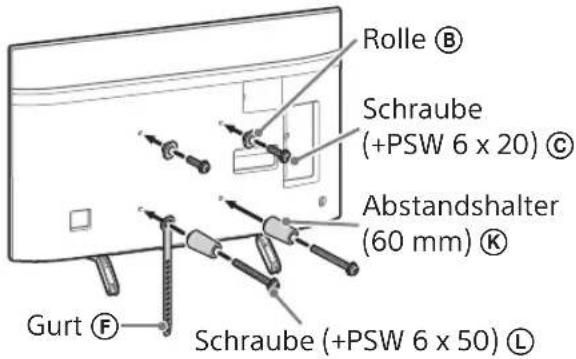

Standardanbringung (2-a)

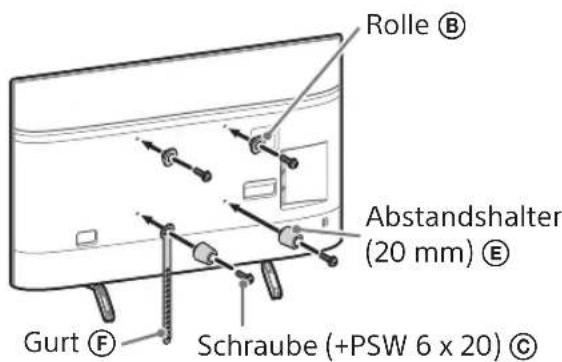

Schmale Anbringung (2-b)

Hinweis

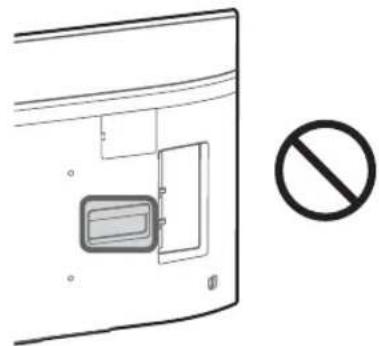

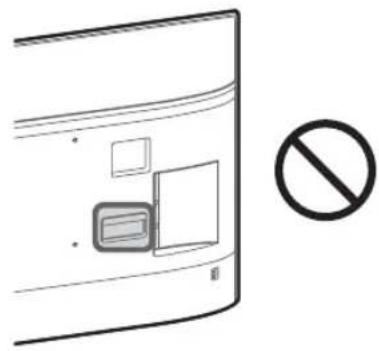

• Bei dieser Art der Montage konnen Sie eine der Anschlüsse auf der Rückseite des Fernsehgerätes nicht nutzen.

4 SchlieBen Sie die notwendigen Kabel an das Fernsehgerat an.

Stellen Sie sicher, dass die Kabel angeschlossen sind, bevor Sie das Fernsehgerät an der Wand montieren. Sie können die Kabel nicht anschreiben, wenn das Fernsehgerät montiert wurde. Schlagen Sie in dem Referenzleitfaden im Lieferumfang des Fernsehgerats nach.

Hinweis

• Lassen Sie das Verlegen der Kabel in der Wand von einem lizenzierten Fachmann ausführten.
  Bündeln Sie die Verbindungskabel vor der Wandbefestigung, damit nicht darauf getreten werden kann.

5 Nehmen Sie den Tischständer vom Fernsehgerät ab.

• Entfernen Sie immer nur eine Seite des Tischständers auf einmal. Halten Sie den Tischständer mit beiden Händen fest, während die anderen Personen das Fernsehgeber anheben.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

• Wiederholen Sie den vorherigen Schritt und entfern den sie die andere Seite des Tischständers.

Hinweis

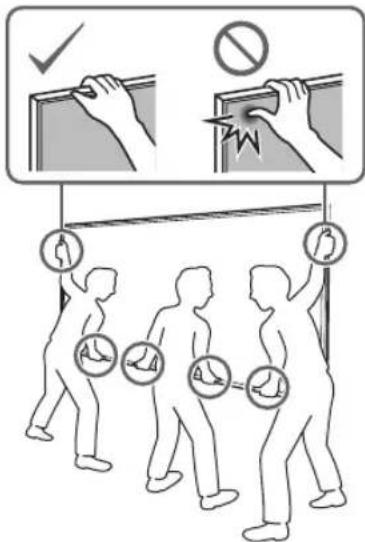

Zum Losen des Tischständers sind drei oder mehr Personen erforderlich.
Wenden Sie beim Losen des Tischständers vom Fernsehgerät keine große Kräfte an, anderenfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Schäden am Fernsehgerät verursachen.
- Gehen Sie bei der Handhabung des Tischständers vorsichtig vor, um das Fernsehgerät nicht zu beschädigen.
- Seien Sie vorsichtig, wenn Sie das Fernsehgerät anheben, da der Tischänder beim Abnehmer umkippen und Verletzungen verursachen kann.
- Achten Sie immer daraufuf, wenn Sie den Tischständer vom Fernsehgerat abnehmer, damit er nicht umkippt und die Oberfläche, auf der der Fernseher steht, beschädigt wird.

KD-65/55XG87□□

KD-65/55XG85□

1 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts.

2 Bringen Sie die Montageteile für die Wandhalterung an. Überprüfen Sie die Montageteile anhand der Abschnittte „Mit der SU-WL450 geliefert" und „Überprüfen der Teile" auf Seite 5.

Hinweis

• Befestigen Sie die Montageteile sicher mit Schrauben.
• Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 1,5 N·m {15 kgf·cm} ein.
• Bewahren Sie die benutzten oder unbenutzten Teile für eine spätere Verwendung an einem sicheren Ort auf. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

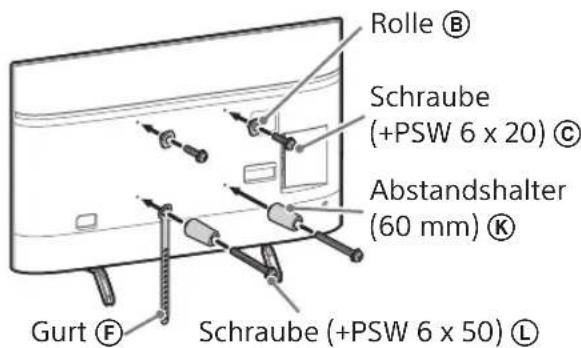

Standardanbringung (2-a)

Schmale Anbringung (2-b)

Hinweis

• Bei dieser Art der Montage konnen Sie einige der Anschlüsse auf der Rückseite des Fernsehgerätes nicht nutzen.

3 SchlieBen Sie die notwendigen Kabel an das Fernsehgerat an.

Stellen Sie sicher, dass die Kabel angeschlossen sind, bevor Sie das Fernsehgerät an der Wand montieren. Sie können die Kabel nicht anschließen, wenn das Fernsehgerät montiert wurde. Schlagen Sie in dem Referenzleitfaden im Lieferumfang des Fernsehgeräts nach.

Hinweis

• Lassen Sie das Verlegen der Kabel in der Wand von einem lizenzierten Fachmann ausführten.
  Bündeln Sie die Verbindungskabel vor der Wandbefestigung, damit nicht daraufuf getreten werden kann.

4 Nehmen Sie den Tischständer vom Fernsehgerat ab.

• Entfernen Sie immer nur eine Seite des Tischständers auf einmal. Halten Sie den Tischständer mit beiden Händen fest, während die anderen Personen das Fernsehgeber anheben.

• Wiederholen Sie den vorherigen Schritt und entfern den sie die andere Seite des Tischständers.

Hinweis

Zum Losen des Tischstanders sind drei oder mehr Personen erforderlich.
Wenden Sie beim Losen des Tischständers vom Fernsehgerät keine große Kräfte an, anderenfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Schäden am Fernsehgerät verursachen.
Gehen Sie bei der Handhabung des Tischständers vorsichtig vor, um das Fernsehgerät nicht zu beschädigen.
- Seien Sie vorsichtig, wenn Sie das Fernsehgerät anheben, da der Tischänder beim Abnehmer umkippen und Verletzungen verursachen kann.
- Achten Sie immer daraufuf, wenn Sie den Tischständer vom Fernseherget abnehmer, damit er nicht umkippt und die Oberfläche, auf der der Fernseher steht, beschädigt wird.

Montieren des Fernsehgerats an der Wand

KD-85/75XG85□□，KD-75XG87□□

1 Heben Sie das Fernsehgerät an.

Informationen zur Position der Rollen B zum Einhängen der Grundplatte oder des Grundplattenadapters finden Sie in der Tabelle in Schritt 3 unter Festlegender Montageposition" auf Seite 7.
- Achten Sie daraufuf, dass die Rückseite des Fernsehgeräts beim Halten des Fernsehgeräts die Grundplatte oder den Grundplattenadapter berührt.

Hinweis

• Halten Sie das Fernsehgerät mit beiden Händen fest und vergewissem Sie sich, dass der Gurt (F) und die Unterseite des Fernsehgeräts mit dem Abdeckband übereinstimmen.
  Tragen Sie das Fernsehgerät mit drei Personen, und die Person, die sich vor dem Fernsehgerät befindet, weist die anderen an, die Position einzustellen.

• Seien Sie bei der Montage des Fernsehgeräts an der Wand sehr vorsichtig. Dies gilt insbesondere für die Person, die das Fernsehgerät von unterträgt, Denn das Fernsehgerät kann herunterfallen und schwere Körpersverletzungen oder)sagar den Tod verursachen.

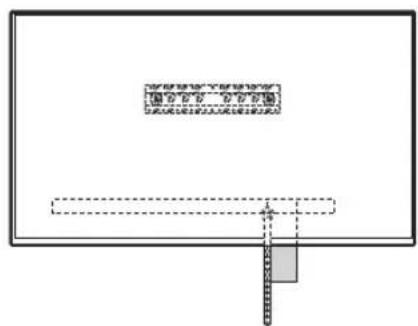

2 Montieren Sie das Fernsehgerat auf der Grundplatte oder dem Grundplattenadapter.

• Schieben Sie das Fernsehgerät vorsichtig nach unter und hangen Sie die Rollen ⑧, die an der Rückseite des Fernsehgeräts angebracht sind, an die Grundplatte oder den Grundplattenadapter, wobei Sie auf die Form der LÖcher achten müssen.
• Überprüfen Sie nach der Montage des Fernsehgeräts an der Wand, ob die Rollen (B) fest in die Grundplatte oder den Grundplattenadapter eingerastet sind.
• Lassen Sie beiden Höhe langsam los, um sicherzustellen, dass das Fernsehgerät nicht herunterfällig.

• Nach der Montage des Fernsehgerats an der Wand entfernen Sie das Abdeckband usw. von der Wand.

2-a

2-b

WARNING

• Achten Sie daraufuf, dass zwei oder mehr Personen (drei oder mehr Personen ab 75-Zoll-Fernsehgerät) das Fernsehgeber beim Tragen halten.

3 Verhindern Sie, dass sich die Unterseite des Fernsehgeräts bewegt.

• Spannen Sie den Gurt F und befestigen Sieihn fest an der Wand.

• Verwenden Sie eine Schraube mit einem Durchmesser von 5 mm bzw. eine entsprechende Schraube (nicht mitgeliefert).

Hinweis

Versuchen Sie, die Unterseite des Fernsehgerats leicht in ihre Richtung zu ziehen, um sicherzustellen, dass es sich nicht nach vorne bewegt. Wenn es sich bewegt, ist es nicht richtig fixiert und der Gurt (F) sollte erneut fest fixiert werden.

KD-65/55XG87□□,

KD-65/55XG85□

1 Heben Sie das Fernsehgerät an.

Informationen zur Position der Rollen (B) zum Einhängen der Grundplatte oder des Grundplattenadapters finden Sie in der Tabelle in Schritt 3 unter "Festlegend der Montageposition" auf Seite 7.
- Achten Sie daraufuf, dass die Rückseite des Fernsehgeräts beim Halten des Fernsehgeräts die Grundplatte oder den Grundplattenadapter berührt.

Hinweis

• Halten Sie das Fernsehgerät mit beiden Händen fest.

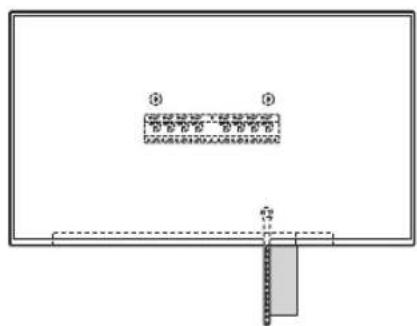

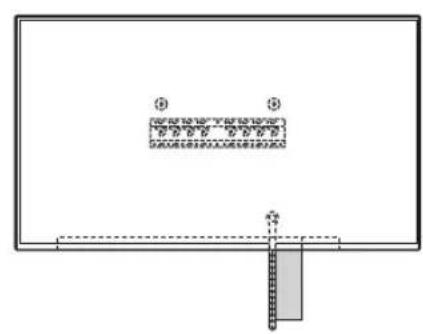

2 Montieren Sie das Fernsehgerat auf der Grundplatte oder dem Grundplattenadapter.

• Schieben Sie das Fernsehgerät vorsichtig nach unter und hangen Sie die Rollen ⑧, die an der Rückseite des Fernsehgeräts angebracht sind, an die Grundplatte oder den Grundplattenadapter, wobei Sie auf die Form der LÖcher achten müssen.
• Überprüfen Sie nach der Montage des Fernsehgeräts an der Wand, ob die Rollen (B) fest in die Grundplatte oder den Grundplattenadapter eingerastet sind.
• Lassen Sie beiden Höhe langsam los, um sicherzustellen, dass das Fernsehgerät nicht herunterfällig.

2-a

2-b

↓

↓

WARNING

• Achten Sie daraufuf, dass zwei oder mehr Personen (drei oder mehr Personen ab 75-Zoll-Fernsehgerät) das Fernsehgeber beim Tragen halten.

3 Verhindern Sie, dass sich die Unterseite des Fernsehgerats bewegt.

• Spannen Sie den Gurt F und befestigen Sieihn fest an der Wand.

• Verwenden Sie eine Schraube mit einem Durchmesser von 5 mm bzw. eine entsprechende Schraube (nicht mitgeliefert).

Hinweis

Versuchen Sie, die Unterseite des Fernsehgerats leicht in ihre Richtung zu ziehen, um sicherzustellen, dass es sich nicht nach vorne bewegt. Wenn es sich bewegt, ist es nicht richtig fixiert und der Gurt (F) sollte erneut fest fixiert werden.

Überprüfen der abgeschlossenen Montage

Überprüfen Sie die folgenden Punkte.

Die Rollen ⑧ sind fest in die Grundplatte oder den Grundplattenadapter eingehängt.
Die Kabel sind nicht verdreht oder eingeklemmt.
Der Gurt Fistraff gespannt.

WARNING

• Eine unsachgemäße Platzierung des Netzkabels usw. kann zu einem Brand oder Stromschlag durch einen Kurzschluss führen. Achten Sie darauf, die Montage bei Abschluss zur Sicherheit zu überprüfen.

Sonstige Informationen

Führer Sie die Montageschritte in umgekehrter Reihenfolge durch, wenn Sie das Fernsehgerät abnehmer.

WARNING

• Achten Sie daraufuf, dass zwei oder mehr Personen (drei oder mehr Personen ab 75-Zoll-Fernsehgerät) das Fernsehgerät beim Abnehmer halten.

Technische Daten

Abmessungen: (ca.) [mm]

a:400

b : 300

c:200

d : 100

e:80

f:480

q : 100

h1:20 (fall 2-b)

h2:60 (fall 2-a)

Gewicht (nur Grundplatte): (ca.) [kg]

0,8

Design und technische Daten können ohne vorherige

Ankündigung geändert werden.

Leun nicht op en hang nicht aan de tv.

Technische gegevens 18

Kontrollera foljande punkter.

Kontroller falgende punkter.

Kontroller falgende punkter.

Bennweckertepdi Tekcepny 5

TnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnTnT

(+PSW6× 50)

n np nnn by nn

.

y 107n nn nnnn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn

TJINN

77

.

·y

mbo pynb

·

-

y 1

-

Pn 1y nnnn nn nn nn nn

2 IN DODN

.

OoNnIN OoNnNN ⑧ Nnn

n nn 8 nnn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn

nNn

nnnnnnnnn

• nnnn nn nnnn

KD-85/75XG85□□，KD-75XG87□□

·D7777777777777

1.

B
