MANUAL DE UTILIZARE Bravia KD55XG8588 SONY

Informații de instalare pentru Utilizarea dispositivului de montare peperete Sony (SU-WL450)

Modele acceptate:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*

• Pentru numele modelului actual, „□□“ indica numărulși/sau caracterele specifice pentru fiecare model.

Pentru clienti

Pentru protectia produsului si din motive de siguranta, Sony recomanda insistent ca instalarea televizorului dumneavoastr sa fie efectuata de distribuiitori sau contractori licenziati Sony. Nu incercaşi sa il instalati personal.

Pentru distribuitorii si contractorii Sony

Acordaţi atentie totală sigurantei in timpul instalării, intreşinerii periodiceși examinării acestui produs.

Este necessara o experientă sufficientă pentru instalarea acestui produs, mai ales pentru a determinina rezistenta peretelui pentru suscinerea greutății televizorului. Incredințați fixarea pe perete a acestui produs distribuitorilor sau contractorilor licenți si acordați o atenție adecovata sigurantei în timpul instalării. Compania Sony nu este răspunzătoare pentru daune materiale sau vătamări corporale cauzate de manipularea inadecovata sau de instalarea necorespunzătoare.

Pentru instalarea corectăși in siguranță, respectați instrucțiunile de/utilizare a dispositivului de montare pe perete, ghidul de configurare a televizoruluiși instrucțiunile din prezentul manual.

Despre siguranta

Vä multumim pentru achizitionarea acestui produs.

Pentru clienti

Pentru instalarea acestui produs este necessar un nivel suficient de experientă. Subcontractați instalarea distribuitorilor Sony saur unor contractori licenciatiș i acordați o atentie specială sigurantei in timpul instalarii. Sony nu este responsabilă pentru niciun fel de daune materiale sauvatamâri corporale determinate de manipularea eronata sau de instalarea inadevcătă, respectiv de instalarea altui produs decât cel specificat. Drepturile dvs. prevázute de lege (dacă există) nu sunt afectate.

Pentru distribuitorii Sony

Pentru instalarea acestui produs este necessar un nivel suficient de operentia. Cititi cu atentie acest manual de instruftuni, pentru a efectua operatile de instalare in siguranta. Sony nu este responsabila pentru niciun fel del daune materiale sau vatamari corporale determinate de manipularea eronata sua de instalareia inadecvată. Inmanati acest manual clientului dupa instalare.

Acest manual de instructiuni prezintă modul de manipulare corectă a produsuluiși măsurile importante de precație necessare pentru prevenirea accidentelor. Citiș cu atenție aest manualși utilizesprodusul in mod corect. Păstrăci acest manual disponibil pentru consulturi ulterioare.

Produsele Sony sunt proiectate tinand cont de siguranta. Totusi, daca produsele sunt utilise incorrect, pot avea ca rezultat producerea de grave vatakari corporale prin incendiu, electrocutare, rasturnarea sa caderea produsului. Respectati masurile de precautie pentru siguranta, in vederea evitarii unor asemenea accidente.

ATENTIE

Produce specificate

Acest disposizitiv de montare pe perete este projetat in vederea utilizarii cu televizuarele specifie. Pentru televizuare, citigi hidul de referinta pentru a verifica da cădisposizitul de montare pe perete poate fi realizaz.

Pentru clienti

AVERTISMENT

Dacu umatoarele masuri de precautie nu sunt respectate, pot rezultate grave vatamari corporale sau deces prin incendiu, electrocutare sau caderea produsului.

Subcontractați instalarea produsului unor contractori licenciatiș siti nei copii i mici la distanță in timul instalări.

Dacà disposizitivul de montare pe perete sau televizorul nu este corect instalat, se pot produce urmatoarele accidente. Aveti grijá ca instalarea sā fie efectuata de CATRE contractori licenciati.

• Televizorul poate cădeași poate cauza gravevatamari corporale, precum contuzii sau o fractura.
• Daca peretele pe care este instalat dispositivul de montare este instabil, nu este plan sau nu este perpendicular pe podea, aparatalo poate cadea si poate cauzavatamari corporale sau daune materiaile. Peretele trebuie sa poata sasusina o greutate de cel putin patru ori mai mare decat cea a televizorului. (Consultati ghidul de referinta al televizorului pentru a-i determina greutatea.)
  Daca instalarea dispositivului de montare pe perete nu este suficient de reistentata, aparatul poate cadea si poate cauza vatakarmi corporale sa daune materiale.

Contractaşi operatiile demontare sau demontare a televizorului unor contractori licenciati.

Daca persona in afara unor contractori licentiavi transporta sau demontează televizorul, acesta poate cădeași poate cauza vătamari corporale sau daune materiaie. Pentru transportarea sau demontarea televizorului este nevoie de două sau mai multe persono (trei sau mai multe persono pentru televioarele cu diagonală de 75 de inci sau mai mare).

Nu demontathi suruburile etc. dupa montarea televizorului.

In caz contrar, tevizorul poate cadea si poate cauzavatamari corporale saudanemateriale.

Nu aduceți modificari componentelor dispositivului de montare pe perete.

In caz contrar, dispositivul de montare pe perete poate cadea si poate cauza vatamari corporale sau daune materiaie.

Nu monta'i alte echipamente in afara produsului specificat.

Acest dispositiv de montare pe perete este projetat numai n vederea utilizarii cu produsul specificat. Daca montati alt echipament decat cel specificat, aresta poate cadea sau se poate sparge si poate cauza vātamāri corporale sau daune materiaie.

Nu aplicati alta sarcina in afara televizorului pe dispositivul de montare pe perete.

Nu zdruncinati televizorul stanga/dreapta, sus/jos.

In caz contrar, televizorul poate cădeași poate cauza vătamări corporale sau daune materiale.

Nu va rezemati pe si nu va agatai de televizor.

Nu va rezemati pe si nu va agatati de televizor, deoarece acesta poate cadea si poate cauza grave vatamari corporale.

ATENTIE

Dacā urmātoarele masuri de precaüte nu sunt respectate, se pot produc vāṭamāri corporale sau daune materiale.

Nu manipulati produsul cu forta excesiva in timpul curataarii sau al intretinerii.

Nu aplicati o fora excessiva in parte de sus a televizorului. In caz contrar, televizorul poate cdea si poate cauza vata mari corporale sau daune materiale.

Măsuri de precautie

Dacautilizati timp indelungat televizorul instalat pe dispositivul de montare pe perete,peretele din spatele sau deasupra televizorului se poate decolora, iar tapetul se poate desprinde,in functie de materialul peretelui.
- Daca dispositivul de montare pe perete este demontat dupa instalarea sa pe perete, in perete vor ramane orificile pentru suruburi.
- Nu utilizzato dispositivul de montare pe perete intr-o locatie unde este supus la vibratio mecanice.

Instalarea dispositivului de montare pe perete

Pentru distribuitorii Sony

AVERTISMENT

Urmatoare instructiuni sunt destinate numai distribuitorilor Sony. Cititi masurile de precautie descrie mai sus si acordati o atentie speciala sigurantei in timul instalarii, al intreinerii si verificarii acestui produs.

Nu instalati dispositivul de montare pe perete pe suprafete ale peretelui unde colturile sau pàrtile laterale ale tevizorului ies in afara fata de suprafata peretelui.

Nu instalati dispositivul de montare pe perete pe suprafete ale peretelui precum un stalp, unde colturile sau partile laterale ale televizorului ies in afarafata de suprafata peretelui. Daca se intampla ca o persona sau un obiect sa loveasca partea sau coltul iesit in afaraltelevizorului, acest lucru poate cauza vatamari corporale sau daune materiale.

Nu instalati televizorul deasupra unei instalati de aer conditionat sa dedesubtul acesteia.

Dacă televizorul este expus tamp indelungat la scurgeri de apă sau la currente de aer proveneni de la o instalatie de aer conditionat, se pot produce incendii, socuri electrice sau defectiuni ale televizorului.

Instalati disponitivul de montare pe perete in condiţii de siguranta, urmânnd induciţiile din acest manual de instrutiuni.

Daca oricare dentre suruburi sunt slabite saud,dispositivul de montare pe perete poate cadaea si poate cauza vatamari corporale saudaune materiale. Utilizati suruburile corespunzatoare pentru materialul peretelui si instalata aparatul in condi tii de siguranta, utilisand patru saui mai multe suruburi cu diametrul de 8 mm (sau echivalent).

Utilizati corespunzator suruburile si piesele de montaj furnizate, urmand instruktiunile din acest manual de instructiuni. Daca utilizesi elemente inlocuitoare, tevizorul poate cadea si poate cauza vatakari corporale sau deteriorarea aparatului.

Asamblati dispositivul de montare pe perete in mod corespunzator, urmand procedura explicata in acest manual de instrutiuni.

Dacā oricare dentre šuruburi sunt slàbite sau cad, televizorul poate cădea.si poate cauza vāṭamāri corporale sau deteriorarea aparatului.

Strangei adefvat suruburile in poziia indicata.

In caz contrar, televizorul poate cädea si poate cauza vātāmāri corporale saudeteriorarea aparatului.

Nu supuneti televizorul la socuri pe durata instalarii.

Dacă televizorul este expus la socuri, poate cădea sau se poate sparge. Aceasta poate cauza vătamari corporale.

Instalati televizorul pe un perete plan si perpendicular pe podea.

In caz contrar, televizorul poate cădea si poate cauza vătamāri corporale.

După instalarea corectă a televizorului, fixați caburile in mod corespunzător.

Dacà oameni sau objecte se Incurcān cabluri, aceasta poate duce la vātamāri corporale sau la detioriorea televizorului.

Nu permiteci ciupirea/ perforareca cablului de alimentare in current alternatively s i nici a cablului de conexiune.

In cazul in care cablul de alimentare in curent alternativ sau cablul de conexiune sunt ciupite/perforate intre aparat si perete sau sunt indoite sau rasucite forat, conductorii interni pot deveni expusi si pot cauza un scurtcircuit sau o intrerupere a alimentarii cu energia electrica. Acesta poate determinina incendii saun soc electric.

Suruburile necessities pourtu fixarea dispositivului de montare pe perete nu sunt furnizate.

Utilizi suruburile corespunzatoare pentru materialul si structura peretelui la fixarea dispositivului de montare pe perete.

Cuprins

Pregatirea pentru instalare. 5

Verificarea pieselor 5

Stabilirea locatiei de instalare 6

Instalarea bazei pe perete 8

Pregatirea instalarii televizorului 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

Instalarea televizorului pe perete. 13

KD-85/75XG85□□，KD-75XG87□□.13

KD-65/55XG87□□，KD-65/55XG85□□.15

Confirmarea finalizarii instalarii. 18

Alte informati 18

Specifications 18

Instalarea televizorului peperete

In functie de televizor, este posibil ca procedura de instalare sa differe.

Utilizati dispositivul de montare pe perete SU-WL450 pentru instalarea televizorului pe perete.

Notă

Depozitati suruburile demontate intr-o locatie sigura, fara a le lasa la indemana copilor.

Pregătirea pentru instalare

Tinenla indemana ghidul de referinta sighidul de configurare a televizorului inainte de a incepe instalarea.
- Inainte de asamblare, pregati o surubelniata tip Phillips adevvata suruburilor.
- Confirmatu pozita de instalare a televizorului.
- Pregati patru sau mai multe suruburi cu diametral de 8 mm si un surub cu diametral de 5 mm sau echivalent (nu sunt furnizate). Selectati suruburi corespunzatoare pentru materialul peretelui.

Verificarea pieselor

Furnizat cu SU-WL450

A Bază (20) (1) B Troli	iu (2)
© PSW 6x20 (4) © PSW 4x20 cu buçșă (2)	Curea (1)
E Distanțier (20) (2) E	H PSW 4x20 (2)
G Bucșă (20) (M4) (2)	PSW 4x10 (8)
I Adaptor bază (2) I	PSW 6x50 (2)
K Distanțier (60) (2) K	PSW 6x50 (2)
M Bucșă (M4) (2) N PSW 4x50 (2)

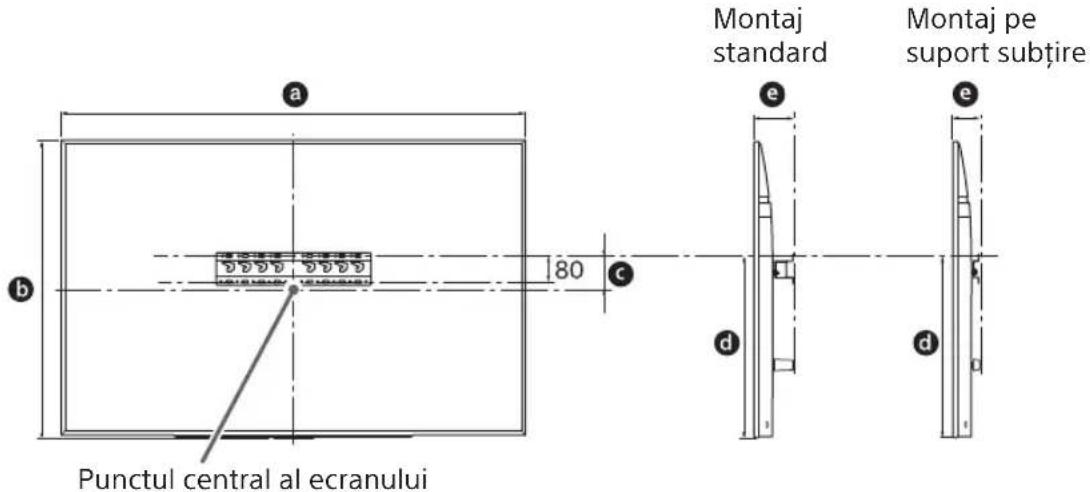

Stabilirea locatiei de instalare

1 Stabiliti locaia de instalare.

Asiguratvá cā peretele dispune de spatiu sufficient pentru televizor sì cā poate sustine o greutate de cel putin patru ori mai mare decât cea a televizorului.

Consultaţi tabelul următor pentru instalarea televizorului pe perete. Consultaţi ghidul de referinta al televizorului pentru a determinina greutatea acestuia.

Unitate: mm

Numele modelului	Dimensiunea ecranului		Dimensiunea centrală a ecranului		Lungime pentru montaj
	a	b	c	d	e
					Montaj standard	Montaj pe suport subțire
KD-85XG85☐☐	1.909	1.097	251	803	142	100
KD-75XG87☐☐	1.673	963	107	595	116	75
KD-75XG85☐☐
KD-65XG87☐☐	1.450	836	99	523	115	73
KD-65XG85☐☐
KD-55XG87☐☐	1.231	713	106	468	115	73
KD-55XG85☐☐

Notă

• Este posibil ca valorile din tabel sa fie uesor diferite, in functie de instalare.
  Cand televizorul este instalat pe perete, partea superioara a acestua se inchina uor inainte.

Lasauni un spatiu liber sufficienti ntre televizor si tavan si partile proeminente ale peretelui, a sa cum se arata mai jos.

Unitate: mm

• Pentru asigurarea unei ventilatiu adevate si pentru a preveni acumularea de murdarie Sau graf:

• Nu amplasati televizorul pe podea, nu il instalati in poztie rasturnata, cu spatele sau pe o parte.

• Nu amplasati televizorul pe un raft, covor, pat sau intr-un dulap.
• Nu acoperiti televizorul cu un material, precum perdele, ori obiecte precum ziare etc.
• Nu instalati televizorul aça cum se arata mai jos.

Circulatia aerului esteblocata.

Notă

• Daca intentionati sa orientati cablurile prin perete, realizati un orificiu in perete pentru introducerea cablurilor inainte de a incepe instalarea. Pentru a preveni ciuperea/perforarea cablurilor, pregati un orificiu in perete undeva in afara perimetrului bazei (20) , adaptor baz 已 si a distantierului (20) , a distantierului (60) .

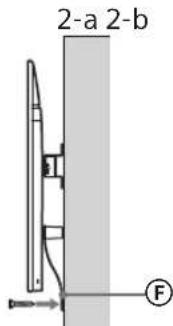

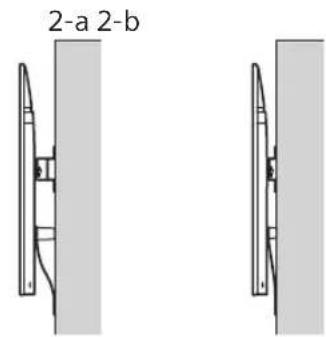

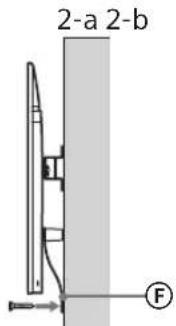

2 Selectaţi stilul de montare pe perete. Distanţa de la partea din spate a televizorului la perete poate fi selectata conform imaginii de mai jos.

2-a Montaj standard 2-b Montaj pe suport subtire Consultati pasul 1 din tabel.

AVERTISMENT

Cand se selecateaza 2-b, accesul la terminalul din spate este limitat.

3 Consultaţi tabelul de mai jos privind locaţia de montare a adaptorului de bază. Daca se selectează 2-b, omiteti acest pas.

Numele modelului Cârlig locație
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

Montaţi adaptorul de bază (1) cu ajutorul surubului (PSW 4x10) (2) pe bază (20) (3) atunci cand selectaţi 2-a.

4 Stabiliti poziile suruburilor pentru instalarea bazei (20) A.

Consultatu speficatiie de la pagina 18. Cand selecu 2-a,utilizati poziile gaurilor de la adaptorul de baz 山

AVERTISMENT

Peretele pe care va fi montat televizorul trebuie sa poata sustine o greutate de cel putin patru ori mai mare decat cea a televizorului (Consultati ghidul de referinta al televizorului pentru a-i determina greutatea.).

• Determinati rezistenta peretelui pe care urmeaz a fi montat televizorul. Considati in masura suficienta peretele, daca este besoinar.

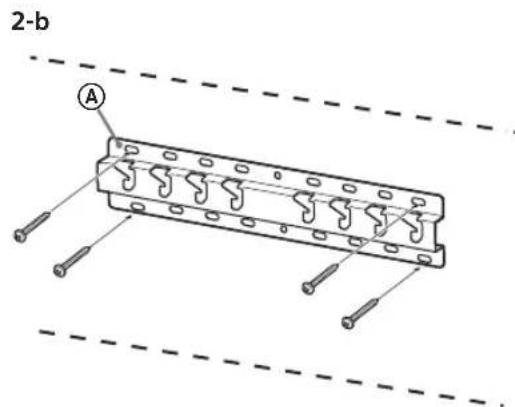

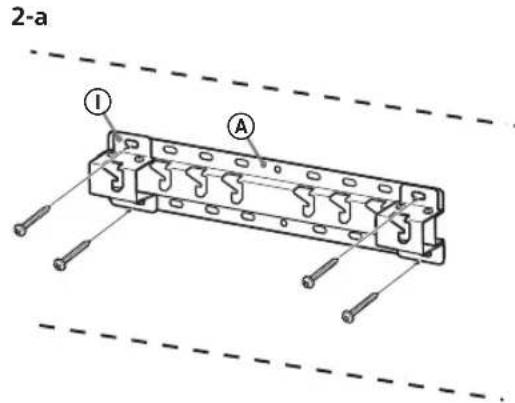

Instalarea bazei pe perete

Utiliziati patru sau mai multe suruburi cu diametrul de 8 mm sau echivalent (nu sunt furnizate).
Montaţi patru Šuruburi la orificiile adaptorului de bază ① Cu baza (20) ④ (numai 2-a).
- Installa baza (20) ④ horizontal pe perete.

Pregătirea instalării televizorului

Consultati ghidul de configurare pentru instalarea suportului.

KD-85/75XG85□□，KD-75XG87□□

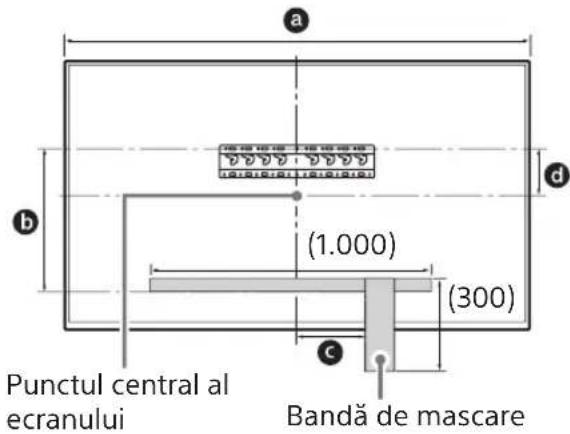

1 Marcaşi pe perete locul in care veti monta televizorul.

• Folosiţi bandă de marcare (neinclusă) sau produse similare pentru a marca locul televizorului in apropiertea bazei sau a adaptorului de bază. Consultati tabelul de mai jos.

Unitate: mm
Numele modelului	Lungime pentru marcare	Dimensiunea centrală a ecranului
	a b c d
KD-85XG85☐☐	1.909 683 200 251
KD-75XG87☐☐	1.673 468 200 107
KD-75XG85☐☐

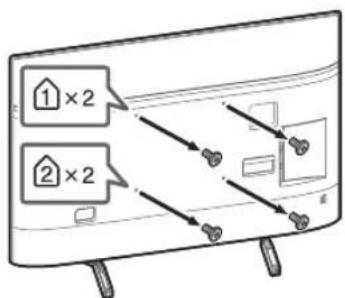

2 Demontati suruburile din partea din spate a televizorului.

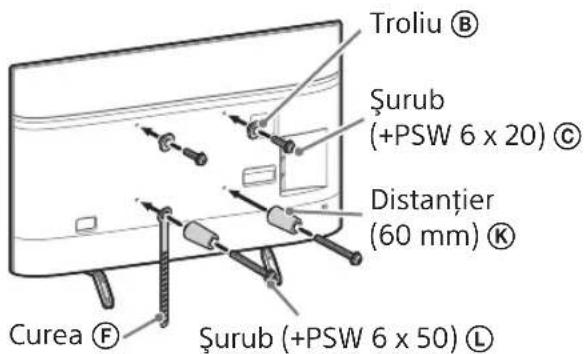

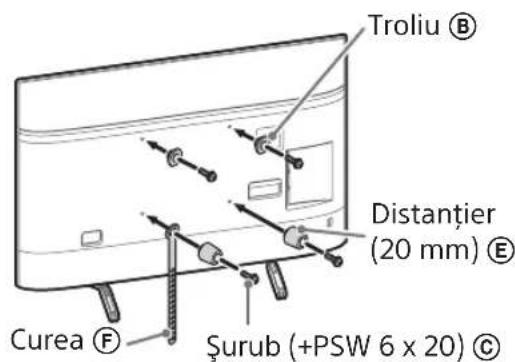

3 Montați piesele de fixare pentru disposizitivul de montare pe perete. Verificatiți piesele de fixare consultandi „Furnizat cu SU-WL450" din „Verificarea pieselor" de la-page 5.

Notă

Fixati bine piesele de prindere folosind sububuri.
Candutilizati o surubelnita electrica,setati cuplul la aproximativ 1,5 N-m{15 kgf-cm}.
- Păstrati piesele folosite sau nefolosite intr-un loc sigur, pentru a le putea utilize pe viitor. Păstrati acest manual pentru consultare ulterioară.

Montaj standard (2-a)

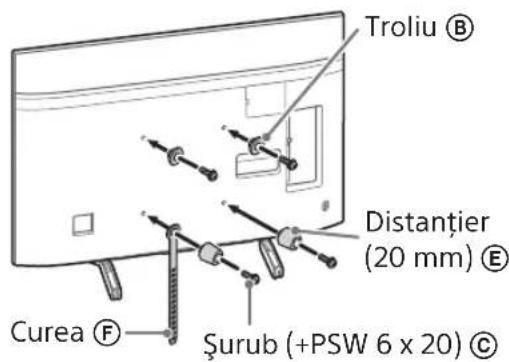

Montaj pe suport subtiire (2-b)

Notă

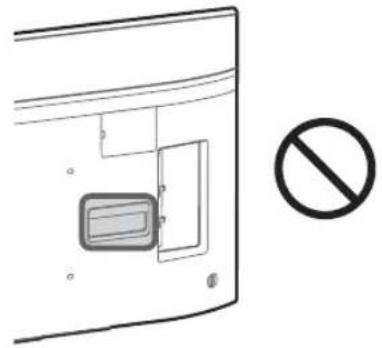

• Nu puteti utilizes unele mufe de pe partea din spate a televizorului atunci cand il instalati cu minimum de spatiu liber.

4 Conectati la televizor cablul necesar sau cablurile necessities.

Conecta caburile inainte de instalarea televizorului pe perete. Nu veți putea conecta caburile cand televizorul este instalat.

Consultati ghidul de referinta furnizat cu televizorul.

Notă

• Pozarea cablurilor in perete se va efectua de catre un contractor licentiat.
• Inainte de montarea pe perete, legati caburile de conectare, pentru a nu calca pe ele.

5 Demontaşi suportul de masă de la televizor.

• Scoatei pe ränd câte o parte laterala a suportului de masă. Tineni bine suportul de masă cu ambele maiini in tamp ce persona sau personele care va ajută ridică televizorul.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

• Repetu piasul anterior si scoatei cealalta parte laterala a suportului de masa.

Notă

• Trei sau mai multe persone sunt necessare pentru a detasa suportul de masă.
  -Avei grijsa nuutilazi fortae excessiva in timpe detasa suportul de masain televizor, deoarece poate cauzcaderea televizorului, rezultand in vatamari corporale saudeteriorareatelevizorului.
• Aveci grijatunci cand manipulati suportul de masa pentru a preveni deteriorarea televizorului.
• Ridicatu c grijia televizorul, pentru ca suportul de masa este desprins si se poate rasturna,provocand vatamari corporale.
• Demontatu cugija suportul de masa de la televizor, pentru a evita caderea acestua si deteriorarea suprafetei pe care este asezat televizorul.

KD-65/55XG87□□

KD-65/55XG85□

1 Demontati suruburile din partea din spate a televizorului.

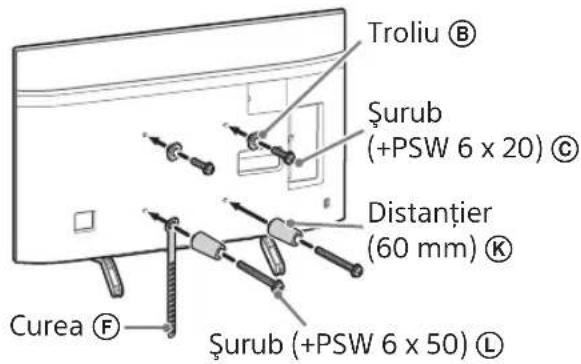

2 Montați piesele de fixare pentru disposizitivul de montare pe perete. Verificatiș piesele de fixare consultân d, Furnizat cu SU-WL450" din „Verificarea pieselor" de la pagina 5.

Notă

Fixa ti bine piesele de prindere folosind sububuri.
Candutilizati o surubelinita electrica, seta cuspul la aproximativ 1,5 N-m{15 kgf-cm}.
- Păstrați piesele folosite sau nefolosite intr-un loc sigur, pentru a le putea utiliza pe viitor. Păstrați acest manual pentru consultare ulterioară.

Montaj standard (2-a)

Montaj pe suport subtire (2-b)

Notă

• Nu puteti utilizes unele mufe de pe partea din spate a televizorului atunci cand il instalati cu minimum de spatji liber.

3 Conectati la televizor cablul necesar sau caburile necessities.

Conectati caburile inainte de instalare televizorului pe perete. Nu veți putea conecta caburile cand televizorul este instalat.

Consultati ghidul de referinta furnizat cu televizorul.

Notă

• Pozarea caburilor in perete se va efectua de catre un contractor licentiat.
• Inainte de montarea pe perete, legati caburile de conectare, pentru a nu calca pe ele.

4 Demontaşi suportul de masă de la televizor.

• Scoateti pe ränd câte o parte laterala a suportului de masă. Tiniţi bine suportul de masă cu ambele maiin in temp ce persona sau personeile care va ajută ridică televizorul.

• Repetai pasul anterior si scoatei cealalta parte laterala a suportului de masă.

Notă

• Trei sau mai multe persone sunt necessare pentru a detasa suportul de masă.
  Avei grijsa nuutilizati fortexcesiva in timpe ceta suportul de mas din tevizor, deoarepe poate cauza caderea tevizorului, rezultand invatamari corporale sau deteriorarea tevizorului.
  Aveeti grijata unci cand manipulati suportul de masa,.
  pertu a preveni deteriorarea televizorului.
• Ridicatu c grijatae tevizorul, pentru ca suportul de masa este desprins si se poate rasturna, provocandvatamari corporale.
• Demontatu cu grijsa suportul de masa de la televizor, pentru a evita caderea acestua si deteriorarea suprafetei pe care este asezat televizorul.

Instalarea televizorului pe perete

KD-85/75XG85□□，KD-75XG87□□

1 Ridicati televizorul.

• Pentru amplasarea troliului (B) pentru suspendarea bazei sau a adaptorului de bază, consultati tabelul de la pasul 3 din sectiunea „Stabilirea locatiei de instalare" de la pagina 7.
• Atunci cand tineti televizorul, asigurati
  va că partea din spate a acestuia atinge
  baza sau adaptorul de bază.

Notă

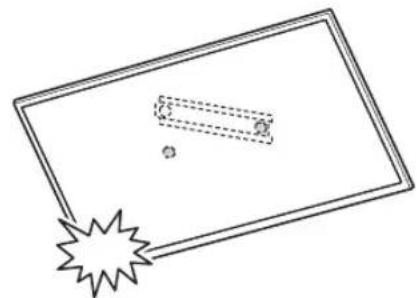

Tineni bine televizorulcu ambele maini si asigurati-vacapartea de jos a televizorului si cureaua F sunt aliniate cu banda de mascare.
- Televizorul trebuie tinut de trei persone, iar persona din fata tevizorului trebuie sa le indices celoralti cum sa regleze pozitia.

• Persoanele care montează televizorul trebuie să procedeze cu mare grijă, mai ales persona care sustîne televizorul de jos, deoarece televizorul poate cădeași poate cauza vătãmări corporale grave sau chiar deces.

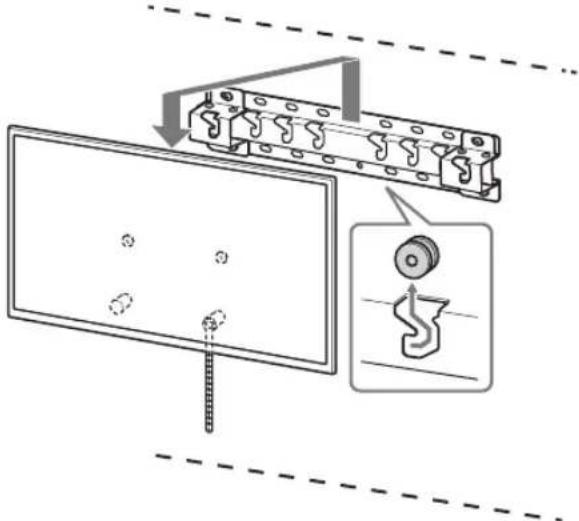

2 Montaţi televizorul pe bază sau pe adaptorul de bază.

• Impingeti uşor televizorul in jos.si fixaṭi troliul ⑧ montat pe spatele televizorului pe bază sau pe adaptorul de bază, avánd grijă să-l potriviti in găuri.
• După instalarea televizorului pe perete, verificati că troliul ⑧ este ferm fixat pe bază sau pe adaptorul de bază.
  Luati incet mainile de pe televizor,
  pentru a va asigura ca acesta nu cade.

• Dupa montarea televizorului pe perete, indeparta ti banda de mascare sau produsele similare.

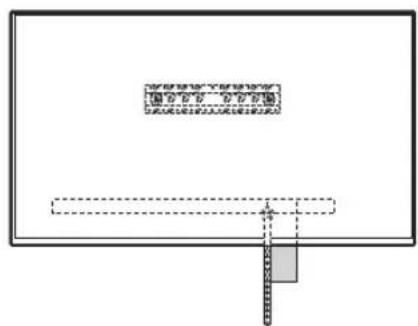

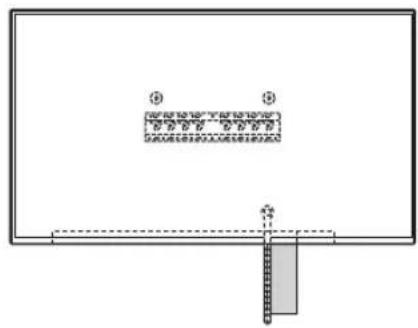

2-a

↓

↓

↓

2-b

↓

↓

↓

AVERTISMENT

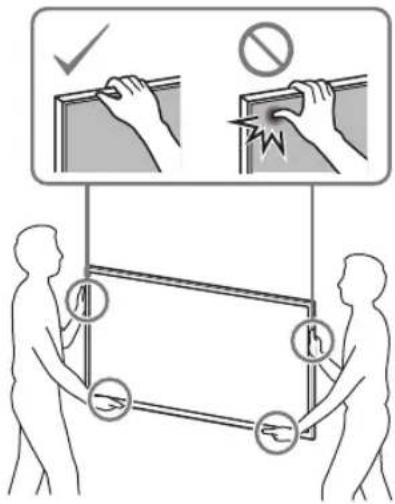

• Pentru a transporte televizorul, acesta trebuie tinit de doua sau mai multe persone (trei sau mai multe persone pentru televizuarele cu diagonală de 75 de inci sau mai mare).

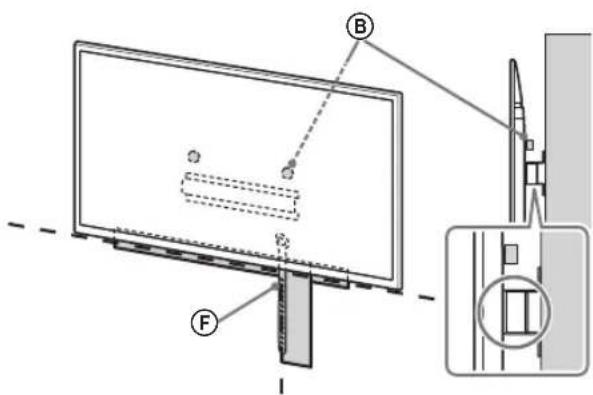

3 Prevenirea alunecarii partii de jos a televizorului.

Luati partea netensionata a curea sifixati-o ferm pe perete.

Utilizi un surub cu diametrul de 5 mm Sau echivalent (nu este furnizat).

Notă

• Incercati sà trageti uşor partea de jos a televizorului spre dumneavoastră, pentru a va asigura că nu se deplasează inainte. Daca survine o miscare, aparatul nu este corect fixat, iar curea (trebuie fixata ferm din nou.

KD-65/55XG87□□

KD-65/55XG85□□

1 Ridicatu televizorul.

• Pentru amplasarea troliului (B) pentru suspendarea bazei sau a adaptorului de bază, consultati tabelul de la pasul 3 din sectiunea „Stabilirea locatiei de instalare" de la pagina 7.
• Atunci cand tini televizorul, asigurativa ca partea din spate a acestua atinge baza sau adaptorul de baz.

Notă

Tineni bine televizorul cu ambele maii.

2 Montaţi televizorul pe bază sau pe adaptorul de bază.

• Impingeti uşor televizorul in jos.si fixati troliul 8 montat pe spatele televizorului pe bază sau pe adaptorul de bază, avand grijă să-l potriviti in găuri.
• După instalarea televizorului pe perete, verificati ca troliul ⑧ este ferm fixat pe bază sau pe adaptorul de bază.
  Luati incet mainile de pe televizor,
  pentru a va asigura ca acesta nu cade.

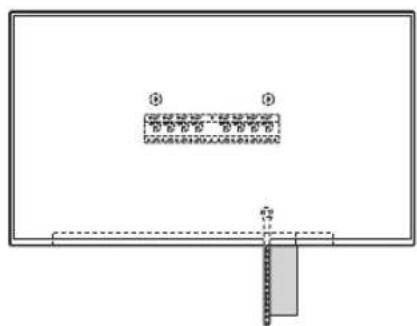

2-a

2-b

↓

↓

AVERTISMENT

• Pentru a transporte televizorul, acesta trebuie tinit de doua sau mai multe persone (trei sau mai multe persone pentru televizuarele cu diagonală de 75 de inci sau mai mare).

3 Prevenirea alunecarii partii de jos a televizorului.

Luata partea netensionata a curea sifixati-o ferm pe perete.

Utilizi un surub cu diametrul de 5 mm Sau echivalent (nu este furnizat).

Notă

• Incercati sà trageti uşor partea de jos a televizorului spre dumneavoastră, pentru a va asigura că nu se deplaseaza inainte. Daca survine o miscare, aparatul nu este corect fixat, iar curea (F) trebuie fixata ferm din nou.

Confirmarea finalizării instalării

Verificati urmatoarele aspecte.

• Troliul (B) este suspendat ferm pe bază sau pe adaptorul de bază.
• Firul Şi cablul nu sunt răsucite sau ciupite/ perforate.
• Curea (F) este stransa, fara portiuni netensionate.

AVERTISMENT

• Amplasarea incorcêa cablului de alimentare in current alternative etc. poate cauza incendiu sau socuri electrice prin intermediul unui scurtcircuit. Din motive de siguranță, verificati finalizareia instalării.

Alte informaţii

La demontarea televizorului, parcurgeti procedura de instalare sens invers.

AVERTISMENT

• Pentru a demonta televizorul, acesta trebuie tinit de doua sau mai multe personane (trei sau mai multe personane pentru televizoarele cu diagonală de 75 de inci sau mai mare).

Specifications

Dimensiuni: (aprox.) [mm]

a : 400

b : 300

c:200

d : 100

e:80

f:480

g : 100

h1 : 20 (casetă 2-b)

h2:60 (caseta 2-a)

Greutate (numai baza): (aprox.) [kg]

0,8

Structura 山 specificatiile se pot modifica fara preaviz.

Информаця за моNTаж прии ИЗПОЛЗВане на КОнЗOLA за зakpenbahe Кым Стени Ha Sony (SU-WL450)

IopdbpxkaHMoedeH:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*

*B DneiCTBnTeJIHnTe IMeHa Ha MoJeIInTe " " O3Haayaba Homepa n/nn XapaKTepeNCTnKn, CneuΦnHn 3a BceKn MoJeJ.

IOnptpe6nteJnTe

OT cbo6paXeHn 3a 6e30nacHOCT n 3a 3aUHTa Ha npOdyKta, Sony npenOpbYBa MOtaxbT Ha BaIINr TeJIeBn3Op Da 6bJe N3BbPweH OT DOCTaBvNc nn NpOu3nblHInTeIi Ha Sony. He ce ONITBaIte Da rO MOHTnpate cam.

IdoocTaBvHnTe nnoDn3nBnHnTeJeHnTe Ha Sony

IopxoJeTe C noOpHeTaHO BnMaHne KbM 6e3OnaChOCTT a No BpeMe Ha MOHTaKa, nepNoDnUHaTa IopDpBkKa n OrLeJa Ha To3n IpOdyKT.

3a MOHTaxa Ha To3n npOdyKT Ce n3NCKBa 3HaunTeJeH ONIT, Oc06eHO 3a onpeJeIHe Ha 3dpaBnuHaTa Ha CteHata, KOrTO Tp8bBa Da n3DbpxN TeXecTTa Ha TeJeBu3Opa. Ha BcKa ZeHa NOBepeTe Ha DoCTabUuI HA Sony IIN LIuEHNpaH N OND3NbHNTeIN 3aKpeNBaHeTo Ha To3n npOdyKT KbM CteHATA N IO BpeMe Ha MOHTaxa O6bpHeTe Oc06eHO BVImaHne Ha MepKlTe 3a 6e3OnacHocT. Sony He HOCN OTROBOPHOCT 3a NOBpeDi IIN HapaHraHn, PnUnHeH N OT HePpaBUNH MaHInyLauI INI MOHTaK.

C orIeHa 6e3OpaCHocTtA n 3a npaBnJIeH MOHTaX, CJIeDbaIte pKOBODCTBO 3a yNOTpe6a Ha KOH30Jlata 3a 3aKpeINBaHe KbM CTeHa, pKOBODCTBOTO 3a HAcTPOiKa Ha TeJIeBn3Opa I Yka3aHnIy Ta B TOBa pKOBODCTBO.

OTHOCHO6e30nachocCTTa

Blaorapm Bn 3a NOKyPkata Ha To3n npdykt.

KbM KIneHTnTe

3a MOHTnpaHTo Ha npOdykTa ce
N3NCKBa OInIb. Bb3IOXKeTe MoHTaKa Ha
TbProBEc HA Sony INI NLIeHEnpHa
N3NtJIHNTeIN NObpHE cneUaHIO
BHIMAHHe Ha 6eONaCHocCTT Na BpeMe
Ha MOHTaKa. Sony He HcOc OTOBOPHOCT
3a NobPeDN NII HApaHraBaHN,
PnpuHHeNOT HnPaBUNHa YnOtpeBa
NII MOHTaK, INI OT MOHTaK Ha
npOdyKT, pa3NIueH eOT yka3aHm. BaWnte
3aOKHHn PnBa (ako IMa TAKNa) He ca
3acERHaTn.

KbM TbprouBcnte Ha Sony

3a MOHTupaHeTo Ha npOdykTa ce
H3NCKBa ONIT. IpOyeTe BHNMaTeJHO
TOBa pBkoBOCTBO, 3a Da N3BbPwHte
6e3oNaCHO MOnTAXHnTE DeHocTN. Sony
He HcO nTROBOPHOCT 3a NOBpeDN IINI
HapaHraBaHH, PNINHEHn OT
HePpABuHa YNtPeBA INM MoHTax.
PipeAte TOBa pBkoBOCTBO Ha
KJIHeTA CNeD MOHTaKa.

Toba pBkoBODCTBO NOKa3Ba npabuHnHn
HauHn 3a pa6Ota c npOyKa n BaxHnTe
npEa3HaMpeKn, KOIO TpA6Ba Da ce
npEaPnEmat 3a da Ce n36BerHaT 3IoOnyKn.
PiOpTeTe BnHmATEIHO Toba pBkoBODCTBO n
n3NoJ3BaTe npOyKa npABuHnO, 3ana3eTe
pBkoBODCTBOTo 3a bDeuN cnpaBKn.

IpoDyKTnTe Ha Sony ca npoeKtnpaHn C Mncbl 3a 6e0anacHocTta. Ho ako N3no3Bate npOdykTa HnpeBaHNO,TOBa MOxKe Da IOBeDe Do cepNo3HO HapAHaBaHe BCNEcTBNe Ha NoXap, eNektpueckn ydp, NaDAHne NnN3NYCKaHE Ha npOdykTa. CnaBaJIte MepeKNTe 3a 6e0anacHoc 3a npEDoTbPaTBAVe Ha TaKINbA INuDuJeHTN.

BHIMAHVE

YToUHBAHe Ha npOdyKTnte

Ta3N KOH3OJa 3a MOHTax Ha cTeHa e
PnoeKtnpHa 3a 3nIOI3BaHe caMo C
yKa3aHInTe TeneBn3Opn. BnXte CnpaOChnTe
pbKOBoDcTBa 3a TeNeBn3OpTe, 3a Da
PnoBepInTe dAn MoXe Da ce NIOJ3Ba Ta3N
KOH3OJa 3a 3kpenBaHe KbM cTeHa.

KbM KJIneHTnTe

PPEyPPEKDEHNE

Ako He ce cna3BaT cneHnTe npedn3Hm
Mepkn, ToBA MoKe Da DObeDe Do
cepno3Ho HapaHbAHe nnn CmbpOT
Noxkap, eEnktpuWeckn ydap nn NaDaHe
Ha npOdyKaT.

Bb3IOxKeTe MOHTaJaHa JIuIeH3npaHn N3NbHnTeJIu I dpbXTe DeaTa HaCTpaHn No BpeMe Ha MOHTaJa.

Ako KOH3OJaTa 3a MOHTaK Ha CTeHa He e MOHTnPaHa NpaBnHIO,MOKe Da Bb3HNKHAT CNeDnHTe HnUdEHTN.YBepeTe Ce,Ye MOHTaKbTcN3BbpBaOTIuCEH3nPaHIN N3NJHInTEJIN.

TeNeB3OpT MoKe Da NaHe N Da npEnBnBaK cepno3Ho HapaHbAe, KaTo KOHTyNIM CYNBaHe.
AkoCTeHATA,HaKOJTo eMOHTnpaHa KOH3OJIATA 3a MOHTax HA CTHe, e HeCTabUNHa, HepBbHa NIN He e neppeNkUyIpaHa Ha NoJa, KOHCTpyKuIyTA MoKeJa NaIaNHe I Da npuHn HapaHbAbe NIN NOBpeDa Ha IMyUeCTBO. CTeHATA Tp6Ba Da e cncoc6Ba Da N3DbpxN TeKcT, NoHe qETnpNKpTaHO pBeBnWbAua Ta3N Ha TeNeBn3Opa. (BnxTe CnpaBOHOTo pbKOBoCTBO Ha TeneBn3Opa OTHOCHO TerlTO My.)
AkoMOHTaKbTHa KOH3OJaTa 3a MOHTaKa HcTeHa He e IOCTaTbHcO 3dpaB, KOHCTpyKcIraTa MoKe Da NaIHe N da npuHnHa hapaHbBaHe nn NobpeDa Ha NMUYsctBO.

YBepTeCe,YeCTe Bb3IOXnI INpeMeCTBaHETO NJ DeMOHTaKa Ha TeJIeBN3OpaHa JNueH3nPaHN N3NbHHTeJI.

AkoDpynIuca,OCBENIuceH3npaHNI 13NbIHNTeIN TpaHCnOpTnpaT NIN DeMOHTnPaT TeNEBu3Opa,Toi MOKe Da NaHe I Da npuHHn HapAHBaHe NIN NOBPeHa Ha NMUyecTo. YBepeTe ce,Ye DBaMa NNOBeeDuN (TPMn NIN NOBee dyuN 3a KOMnKeT TENeBu3Op c pa3mepoT75nu) npEacrt NIN DEMOHnPaT TeNEBu3Opa.
