NÁVOD K OBSLUZE Bravia KD55XG8588 SONY

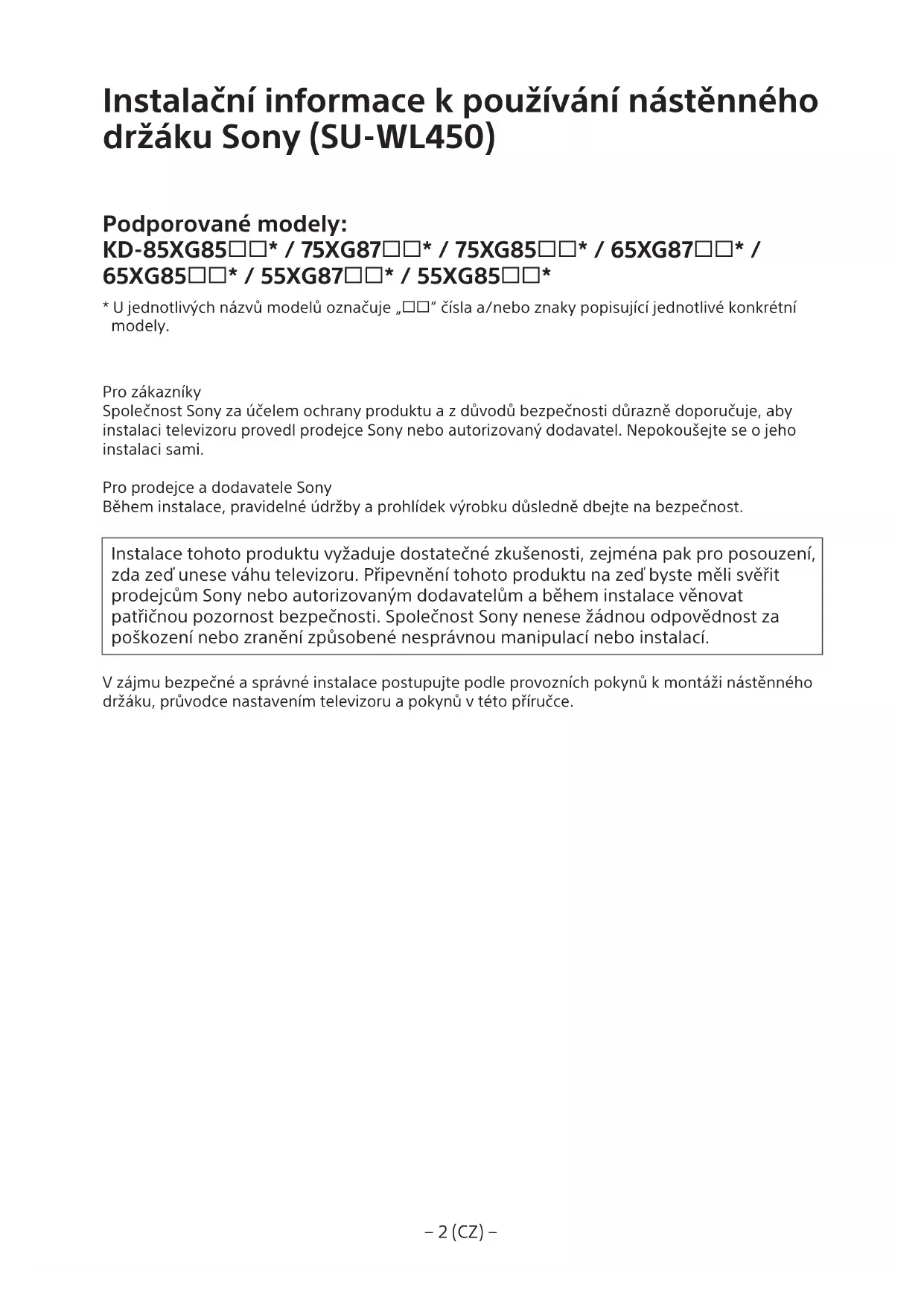

Instalačné informace k používání nástěnného držák U Sony (SU-WL450)

Podporované modely:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/

65XG85□□*/55XG87□□*/55XG85□□*

• U Jednotlivych názvú modelú označuje „☐☐“ cisla a/nebo znaky popisujíci Jednotlivé konkrétné modely.

Pro zákazníky

Společnost Sony za učelem ochrany produktu a z důvodu bezpečnosti dürazné doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovány dodavatel. Nepokoušejte se o jeho instalaci sami.

Pro prodejce a dodavatele Sony

Béhem instalace, pravidné udžby a prohlídek vyrobku dusledné dbejtne na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejměna pak pro posouzení, zda zed'unese váhu televizoru. Pripevněni tohoto produktu na zed-byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patrčnou pozornost bezpečnosti. Společnost Sony nenese zhádnou odpovednost za poskození nebo zraněníspúsobené nesprávnou manipulaci nebo instalaci.

V zajmu bezpećné a správné instalace postupujte podle provoznich tokmáží nástěnného držák, průvodce nastavením televizoru a tokynů v teto príručce.

Bezpečnostní opatřeni

Dekujeme, ze jste si zakoupili tento produkt.

Informace pro zákazníky

Montáz tohoto produktu vyžaduje
odborné znalosti a zkušenosti. Proto
montáz tohoto produktu světe
prodejcúm nebo licencovanyím
dodavatelüm společnosti Sony a během
montáze dodržujte uvedená
bezpečnostni opatřeni. Společnost Sony
nenese Žádnou odpovednost za jakékoli
skody nebo zraněni zpušobena
nesprávném zachazenim, nesprávnou
montázi nebo montáži jiného než
uvedeného produktu. Vase zákonna
préva (pokud existují) nejsou omezena.

Informace pro prodejce spolecnosti Sony

Montáz tohoto produktu vyzaduje
odborne znalosti a zkuSenosti. Dukladne si proctete tento navod k pouziti, abyste montáz mohli provest v souladus bezepecnostnimi potkyny. Spolecnost Sony nenese zadnou opovednost za jakékoli skody nebo zraneni zpúsobénánesprvnym zacházenim nebo nespravnou montáz. Po povederénta montáze tento navod vratte zakaznikovi.

Tento navod k pouziti popisuju spravnou manipulaci's produktem a obahuje dulezita upozorneni, jejichz dodržovani brani vzniku nahed. Tento navod si dukladne proctete a pouzivejte produkt spravnym zpusobem. Tento navod uschovejte pro budoci pouziti.

Produkty od společnosti Sony jsou navrženy s ohledem na bezpečnost. Pokud nebudete produkt použivat správně, mùže dojít k váznému zraněni ohněm, elektrickému šoku nebo v dusledku převrácné nebo pádu produktu. Aby k takovým nahodám nedoslo, vždy dodžujte uvedné bezpečnostní opatřeni.

UPOZORNENI

Urcené produity

Tato konzola pro montáž na zed'je určena k použiti s urcenymi tevizory. V pflusnych Referencčnich přiruckák televizorum najdete informace o tom, se kterymi tevizory je možné nastěnný držák použivat.

Informace pro zákazníky

VAROVÁNÍ

Pokud nebudete dodržovat nasledujici bepezcnosti opateni, muze dojit k vázznym zraněnim nebo smrti v dusledku požáru, urazu elektrický proudem nebo pádu produktu.

Proto montáž tohoto\ produktu svěrte\ licencovanym\ dodavatelüm a během\ montáze nedovolte\ malým detem一定程度\ v blízkosti produktu.

Pokud konzolu pro montaz na zed nebo televizor nenamontujete spravne, muze dojit k nasledujicim nehodm. Montaz svrte licencovanym dodavitelum.

• Televizor mûze spadnout a zpûsobit vázné
  zraněni, napífklad zhmožděni nebo
  zlomeninu.
• Pokud zed, na kterou chete konzolu namontovat, neni stabilni, rovná a kolmá k podlaze, Jednotka muže spadnout a zpúsobit zraněni nebo poskození majetku. Stena by mela unest hmotnost alespón Čtyfnásoboku hmotnosti tsevizoru. (Informace o hmotnosti najdete v Referenční píručce k tevizoru.)
• Pokud neni montáž konzoly na zed dostatečné pavna, Jednotka mužespdnout a zpúsobit zraněni nebo poskozeni majetku.

Preno nebo demontaz televizoru sverte licencovanym dodavatelum.

Pokud pfnos nebo demontaz tevizoru provadi jine osoby nez licencovani dodavatele, muze tevizor spatnout a zpuobservable nebo poškozeni majetku. Prenasei nebo demontaz tevizoru musi provadét dve nebo vice osob (ti nebo vice osob v pripadé tevizoru o velikosti 75 palcu a vice).

Po montázi televizoru nevytahujte šrouby atd.

V opacnem pripadé by mohl televizor spednout a zpúsobit zraneni nebo poskozeni majetku.

Současti konzoly pro montáž na zed'njak neupravujte.

V opacnem pfipade by mohla konzola
spadnout a zpusobit zraneni nebo poskozeni
majetku.

Na konzolu nemontujte žádná jiná než určená zařízení.

Tato konzola pro montáž na zed je urcena k použí pouze s urcenymi zařizeními. Pokud na ni namontujete jine než urcené zařizení, mohlo by spadnout nebo se Rozlomit a zpúsobit zraněni nebo poškožné majetku.

Zabraţe tomu, aby na konzolu púsobila jiná zătež než televizor. Netřeste televizorem dolea/doprava, nahoru/ dolú.

V opacnem pripadé by mohl televizor
spadnout a zpusobit zraneni nebo poskozeni
majetku.

O televizor se neopírejte ani se na nej nezavěsujte.

O televizor se neopirejte ani se na nej nezavësujte, protoze by na vás mohl spadnout a zpúsobit vaźné zraněni.

UPOZORNÉNÍ

Pokud nebudete doržovat nasledujici opatřeni, muže dojít ke zraněni nebo poškození majetku.

Během Čistěné nebo provádećni udžržby na produkt nevyvjte nadměrnou silu.

Na horni ccast televizoru nevyvjejte silu. V opacnem pripadé by mohl televizor SPDnout a zpusobit zraneni nebo poskozeni majetku.

Bezpečnostní opatřné

• Pokud používáte televizor namontovany na konzole na zed dlouhou dobu, barva stěny za nebo nad televizorem se muže změnit nebo muže dojt k odlepeni tapety, v závislosti na materílu stěny.
• Pokud po montázi na zed konzolu odstranite, zustanou po ni diry na srouby.
  Konzolu pro montáž na zed nepoužívejte na mistech, na která púsobi Mechanické ofścy.

Montáž konzoly na zed'

Informace pro
prodejce společnosti
Sony

VAROVÁNÍ

Nasledujici pouny jsou urceny pouze pro projejce spolecnosti Sony.Proctete siVyse uvedene pouny a behem montaze,udrzby a kontroy tohoto produktu venujte zvysenou pozornost bezpecnosti.

Konzolu na zed nemontujte na plochy stén, na kterych rohy nebo boky televizoru precnivaji ze steny.

Konzolu na zed nemontujte na plochy sten, napfiklad slupy, na kterych rohy nebo boky televizoru piecnivaji ze steny. Pokud do vycnivajicho rohu nebo boku televizoru narazi osoba nebo pfedmet, muze dojit ke zraneni nebo poskozeni majetu.

Televizor nemontujte nad ani pod klimatizaci.

Pokud je televizor dlouhodobé vystaven prosakovani vody nebo proudu vduchuz klimatizace, muze dojit k pozaru, urazu elektrickym proudem nebo poruse televizoru.

Konzolu na zed'bezpecnene namontujte podlenasledujicichPokynu v toto navodu k pouziti.

Pokud jsou kterekoli srouby uvolnene nebo poduk vypadnou, konzola muze spadnout a zpuobservable nareni nebo poskozeni majetku. Pouzivejtse srouby vhdne pro material steny a jegnotku bezpecné upevnete pomoci nejmene ctyf sroubu o prumru 8 mm (nebo ekvivalentni).

Používejte pouze
dodané šrouby a dalí
současti podlePokynu
uvedenych v toto
námodu k použiti.
Pokud použijete
náhradni současti,
televizor muže
spadnout a zpúsobit
zraněni osob nebo
poskození televizoru.

Pokud jsou kterekoli srouby uovlnene nebo poskudnou, televizor muze spadnout a zpusobi zraneni osob nebo poškozeni televizoru.

Šrouby pevně utáhněte v určené poloze.

V opacnem pripadmuze tevdor spadnout a zpuosbit zranenisob nebo poisko nen tevdoru.

Béhem montáze davejte pozor, aby nedoslo k nárazu televizoru.

Pokud je televizor vystaven nárazüm, muze dojit k jeho pádu nebo Rozlomeni. V dusledku toho by pak mohlo dojit ke zraneni.

Televizor namontujte na stenu, ktera je kolma a rovná.

V opacném pripadé by mohl tevizor
spadnout a zpúsobit zraneni.

Dávejte pozor, aby nedošlo ke skřipnuti napájecí šnúry nebo propojovacího kabelu.

Pokud dojde ke skripnuti napajeci smury nebo propojovacho kabelu mezi Jednotku a stenu nebo posuk dojde k jejich nasilinemu ohnuti nebo zkroucen, vnitri vodicemohou byt obnazeny a mohou zpusobit zkrat nebo pferuseni elektrickeho obvodu. V dusledku toho muze dojit k pozaru nebo urazu elektrickym proudem.

Šrouby nutné k montáži konzoly na zed nejsou současti baleni.

Při montáži konzoly na zed použivejte vchodné srouby pro material stěny.

Obsah

Příprava na montáž. 5

Kontrola soucasti 5

Urcení mista montáze. 6

Přižrav na montáž televizoru 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

Montáž televizoru na zed' 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Potvrzení dokončeni montáze. 18

Dalsifomrace 18

Technické udaje 18

Montáž televizoru na zed

Montážni postupy se u jegnotlivych televizorú liši.

K instalaci televizoru na zed' použijte nástěnný držák SU-WL450.

Poznámka

Vysroubované srouby uschovejte na bezpecném miste mimo dosah deti.

Příprava na montáž

• Pred instalaci要去 po ruce referencni priručku a prüvodce nastavenim televizoru.
• Pred zahajenim sestaveni si prichystejte križový sroubovák pro urcené srouby.
  Zkontrolujte montázní polohu televizoru.
• Pripravte si nejmene ctyri srouby o prumere 8 mm a jeder n sroub o prumeru 5 mm nebo ekvivalentni (nejsou soucasti baleni). Vyberte srouby vchodne pro material steny.

Kontrola současti

Dodano s modelem SU-WL450

Zkontrolujte, ze zdna soucst nechybl.

A Základna (20) (1) B	Kladka (2)
◎ Křížový šroub 6x20 (4)	◎ Křížový šroub 4x20 s průchodkou (2)
◎ Rozpěrka (20) (2) F	Pás (1)
◎ Průchodka (20) (M4) (2)	◎ Křížový šroub 4x20 (2)
① Adaptér základny (2)	◎ Křížový šroub 4x10 (8)
◎ Rozpěrka (60) (2) U	Křížový šroub 6x50 (2)
◎ Průchodka (M4) (2)	◎ Křížový šroub 4x50 (2)

Urcení mista montáze

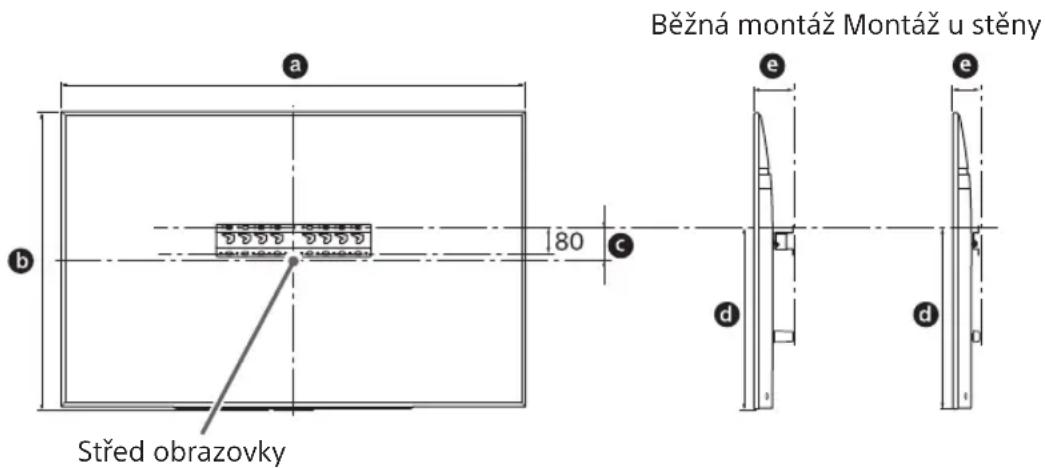

1 Rozhodněte se, kam chcete konzolu upevnit.

Ujistete se, ze je na zdi na televizor dostatek prostoru a ze zd' unese alespon ctyrnasobek hmotnosti televizoru. Informace o montaizi televizoru na zd' naleznete v nasledujici tabulce. Informace o hmotnosti televizoru naleznete v Referencni priruce k televizoru.

Jednotka: mm

Název modelu	Rozměry obrazovky		Rozměr ve středu obrazovky		Délka pro montáž
	a	b	c	d	e
					Běžná montáž	Montáž u stěny
KD-85XG85☐☐	1909	1 097	251	803	142	100
KD-75XG87☐☐	1673	963	107	595	116	75
KD-75XG85☐☐
KD-65XG87☐☐	1450	836	99	523	115	73
KD-65XG85☐☐
KD-55XG87☐☐	1231	713	106	468	115	73
KD-55XG85☐☐

Poznámka

• Hodnoty v tabulce se v závislosti na instalaci mohou mirne lišit.
  Když televizor namontujete na zed, bude se horní strana televizoru mirné naklanět vpred.

Mezi televizorem a stropem a vycnivajicimi
cástmi steny ponechejte dostatechny
prostor, jak je znazorneno nize.

Jednotka: mm

• Abyste zajistili rădnou ventilaci a zabrani hromadeni necistot nebo prachu:

Nepokladejte televizor naplocho, neinstalujte ho vzhuru nohama, obrazovkou ke stene ani na bok.
Neumistujte televizor na polici, koberec, postel ani do skrince.
- Nezakryvejte televizor latkou, napriklad zaclonami, ani takovymi prédmety, jako jsou noviny apod.
- Neinstalujte televizor, jak je znázorněno níze.

Cirkulace vzduchu je blokovana.

Poznámka

• Pokud mate v planu kabely vest steene, pred zaćatkem montaže vyvrteje ve zdi otvor pro kabely. Aby nedoslo ke skriplnuti kabelu, pripravte otvor ve zdi mimo obvod zakladny (20)®, adaptér zakladny ① a Rozpěrky (20)®, Rozpěrky (60) ®.

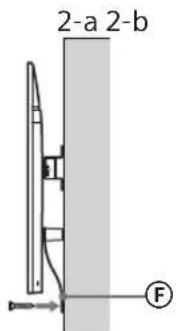

2 Zvolte styl montaze na zed. Vzdalenost zadni casti televizoru od steny muzete zvolit z nasledujicich moznosti.

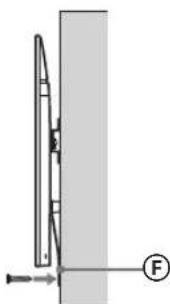

2-a Bězná montáž

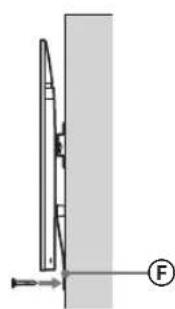

2-b Montáz u stény

Viz tabulku kroku 1.

VAROVÁNÍ

Kdyz volite moznost 2-b, bude pristup k zadnim konektorum omezeny.

3 Viz tabulku nize, ve které
najdete informace o mistréch
pripevní adaptéru základny.
Pokud zvolité možnost 2-b,
tento krok prěskočte.

Název modelu Umístěné háku
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

Když je zvolena moźnost 2-a, pripevněte adapterźakladny ① pomoci šroubu (PSW 4x10) ② k zakladné (20) ④.

4 Určete umistěné šroubů pro montáž základny (20) A.

Informace najdete v technickych udajich na strane 18.

Když zvolite moznost 2-a, použijte prosim umistěni otvorù adaptéru základny ①.

VAROVÁNÍ

• Stěna, na které bude televizor namontován, by mél unést hmotnost alespon Čtyrnásobku hmotnosti televizoru (Informace o hmotnosti najdete v Referencni pírucce k televizoru.)

-Urcete silu steny, na kterou bude televizor upevnen. V priade potreby stenu dostatecné zpevnete.

• Pripravte si nejmene Čtyri šrouby o prüměru 8 mm nebo ekvivalentni (nejsou současti baleni).
• Umistete ctyri srouby do otvoru adaptere zukladny 1 a do zakladny (20) A (pouze 2-a).
• Namontujte základnu (20) © na zed vodorovne.

Příprava na montáž televizoru

Instalaci na stojan provedte podle pruvodce.
nastavenim.

KD-85/75XG85□□，KD-75XG87□□

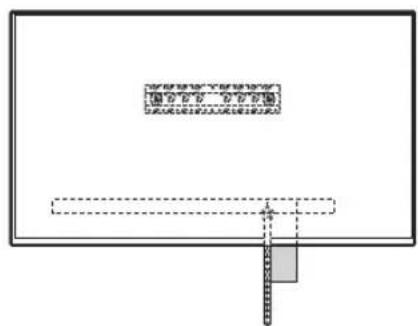

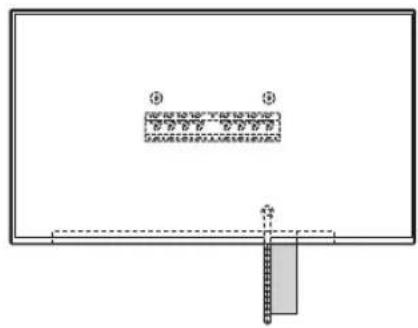

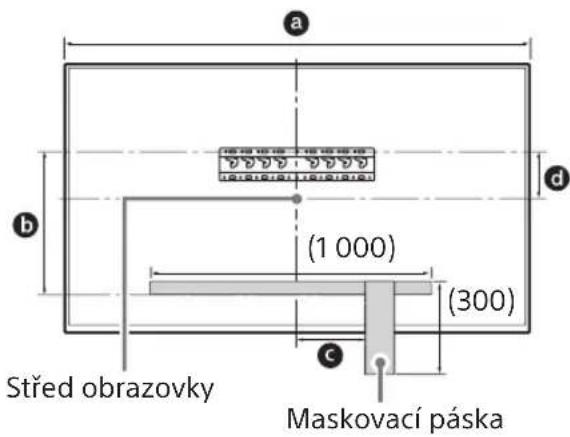

1 Vyznacte misto instalace na stene.

• Použije maskovaci páku atd. (není současti dodávky) pro vyznaceni umistěné televizoru v blízkosti základny nebo adaptéru základny. Viz následujici tabulka.

Název modelu	Délka pro vyznačeni			Rozměr ve středu obrazovky
	a	b	c	d
KD-85XG85☐☐	1909	683	200	251
KD-75XG87☐☐	1673	468	200	107
KD-75XG85☐☐

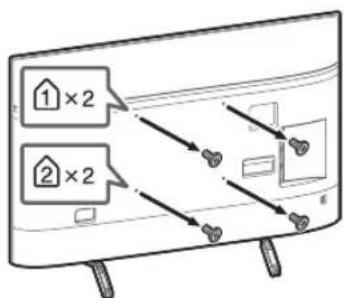

2 Vysroubujte srouby ze zadni casti televizoru.

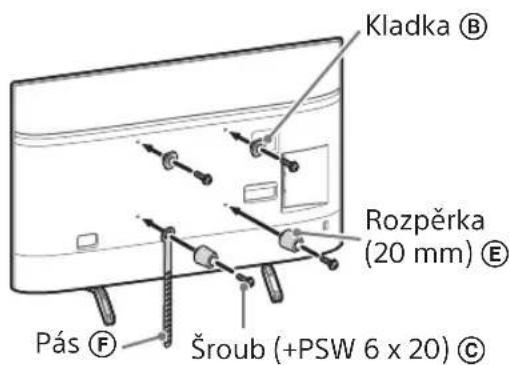

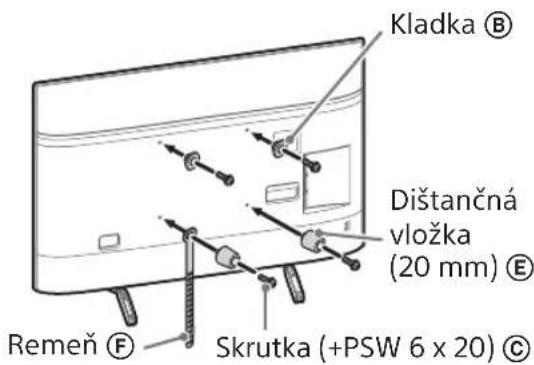

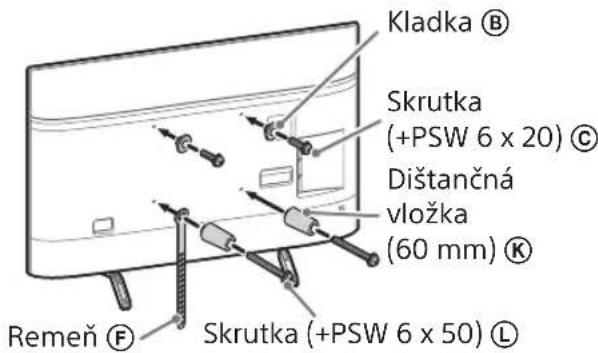

3 Připojte Časti príslušenstvi nástěnného držáku. Zkontrolujte Časti príslušenstvi v odstavci „DodANO s modelem SU-WL450" v Časti „Kontrola současti“ na straně 5.

Poznámka

• Pevne zajistete dily prisluşenstvi pomoci sroubu.
  Kdyz pouzivate elektricky sroubovak, nastavte utahovaci moment priblznne na 1,5 N·m {15 kgf·cm}.
• Pouzité i nepouzité díly uloze na bezpečné miste pro budouchi pouziti. Tento námod si uschovejte pro budouchi pouziti.

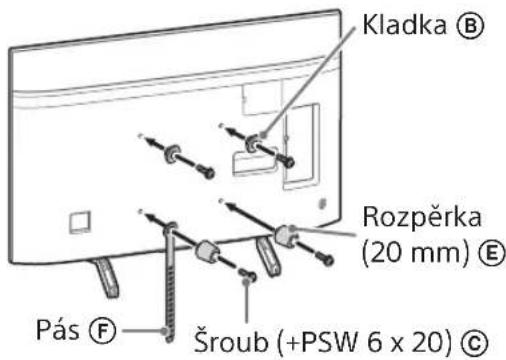

Bězná montáž (2-a)

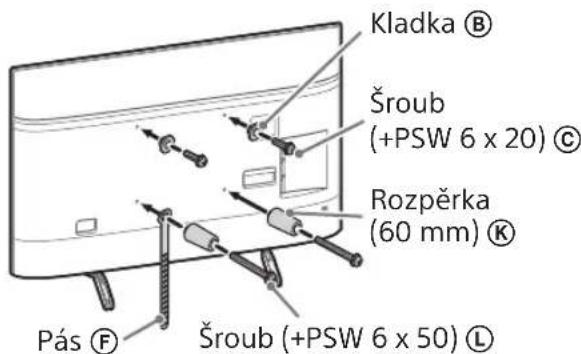

Montáz u stěny (2-b)

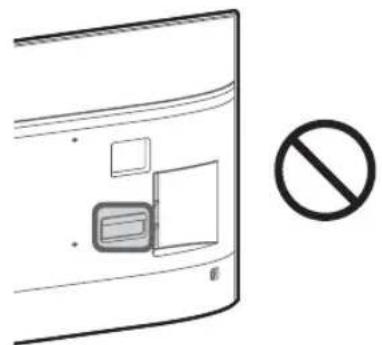

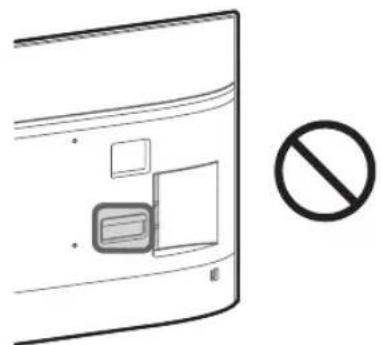

Poznámka

• Pri toto zpusobu montaze nebudete moci pouzivat nekteré konektory a terminály na zadni straně televizoru.

4 Zapojte prislusné kabely k televizoru.

Prid montaži televizoru na zed nezapamente zkontrolovat, zda jsou kabely pripojeny. Po montaži televizoru nebude mozné kabely zapojit. Informace najdete v Referencni prirucce dodané s televizorem.

Poznámka

Vytvořeni trasy kabelu ve stěné zadeje autorizovanému dodavateli.
- Spojte pripojovaci kabely do svazku, aby na ne nikdo nestoupl pdef jejich monta zi na stenu.

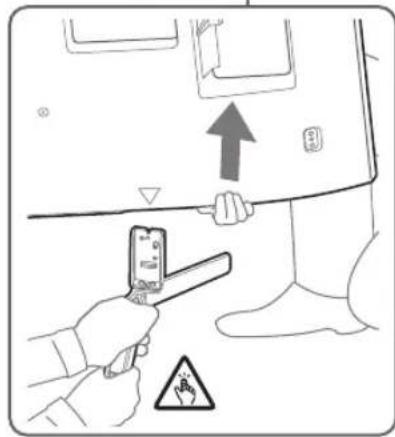

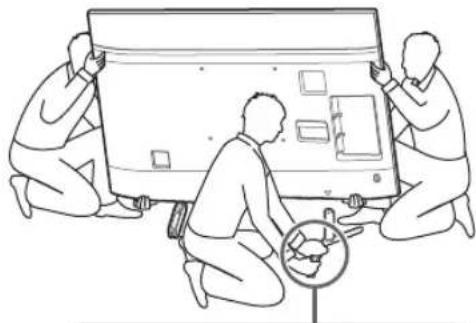

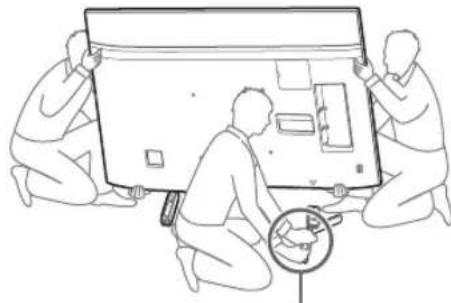

5 Odmontujte stolni stojan od televizoru.

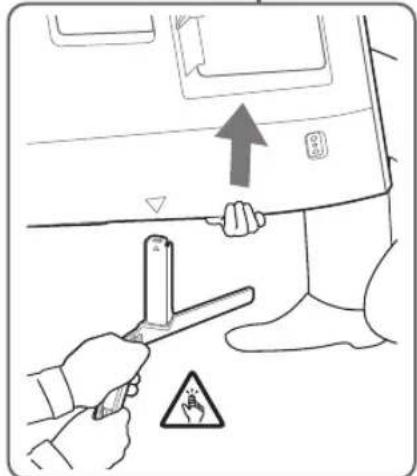

• Odstraţe současné Jednu stranu stolniho stojanu. Pevnă držte stolní stojan bezpečné oběma rukama, zatímco ostatné lidé zvedají televizor.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

Opakujte predchozi krok a odstrahte druhou stranu stolniho stojanu.

Poznámka

• Odpojení stolního stojanu od televizoru vyžaduje tri nebo více lidí.
• Dávejte pozor, abyste pfi odpojován stolniho stojanu od televizoru nepusobili nadmernou silou, protoze by televizor mohl spadnout a mohlo by tak dojt ke zraněni osob nebo k poskozeni televizoru.
  Pri manipulaci se stolnim stojanem daveje pozor, abyste zabrani poskozeni televizoru.
• Pri zvedani televizoru budte opatní, protoze pri odpojení stolniho stojanu by mohlo dojt k jeho prévracéná ke zranění osob.
  Pri demontazi stolniho stojanu z televizoru budte opatrní, aby nedoslo k jeho pádu a poskození povrchu, na němž televizor stojí.

KD-65/55XG87□□,

KD-65/55XG85□

1 Vysroubujte srouby ze zadni casti televizoru.

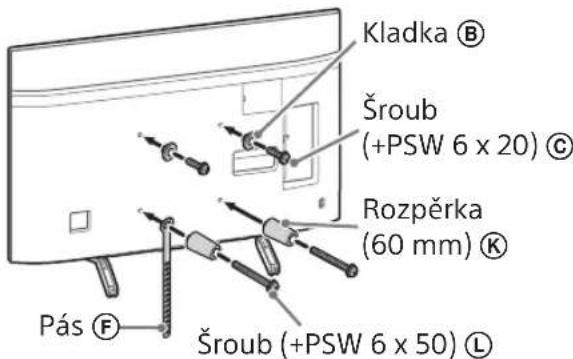

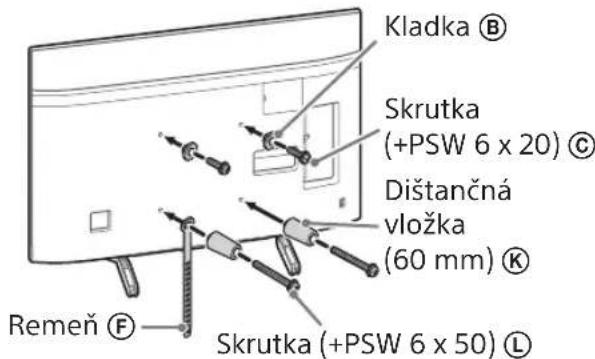

2 Připojte Časti príslušenstvi nástěnného držáku. Zkontrolujte Časti príslušenstvi v odstavci „Dodáno s modelem SU-WL450" v Časti „Kontrola současti“ na straně 5.

Poznámka

• Pevně zajistěte díly príslušenstvī pomoci sroubú.
  Kdyz pouzivate elektricky sroubovak, nastavte utahovaci moment priblzné na 1,5 N·m{15 kgf·cm}.
  Pouzite i nepouzite dily ulozte na bezpecnem miste pro budouci pouziti. Tento navod si uschovejte pro budouci pouziti.

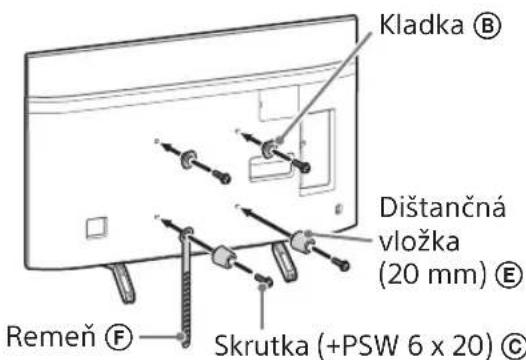

Bězná montáž (2-a)

Montáz u stěny (2-b)

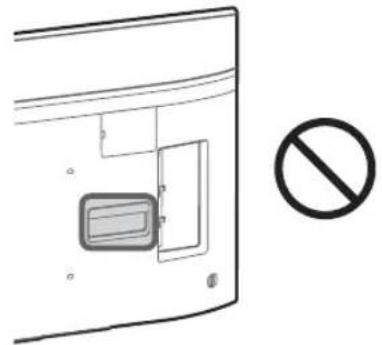

Poznámka

• Pri toto zpusobu montaze nebudete moci pouzivat nekteré konektory a terminály na zadni straně televizoru.

Prid montazi televizoru na zed nezapamente zkontrolovat, zda jsou kabely pripojeny. Po montazi televizoru nebude mozné kabely zapojit. Informace najdete v Referenci priruce dedanés televizorem.

Poznámka

Vytvořeni trasy kabelu ve stěné zadejte autorizovanému dodavateli.
- Spojte pripojovaci kabely do svazku, aby na ne nikdo nestoupl prer jejich monta zi na stenu.

4 Odmontujte stolni stojan od televizoru.

• Odstraţe současné jegnu stranu stolniho stojanu. Pevné držte stolní stojan bezpečné oběma rukama, zatímco ostatné lidé zvedaj televizor.

Opakujte predchozikrok a odstraente druhou stranu stolniho stojanu.

Poznámka

• Odpojeni stolniho stojanu od televizoru vyzaduje tri nebo vice lidi.
  Davejte pozor, abyste pri odpojovani stolniho stojanu od televizoru nepusobili nadmernou silou, protoze by televizor mohl spadnout a mohlo by tak dojit ke zraneni osob nebo k poskozeni televizoru.
  Pri manipulaci stolnim stojanem davejte pozor, abyste zabrani poskozeni televizoru.
  Pri zvedani televizoru budte opatn, protoze pri odpojen stolniho stojanu by mohlo dojit k jeho prveracen a ke zraneni osob.
  Pridemontazi stolnho stojanuz televizoru budte opatrní,abynedoskoj hejo pádu a poskozeni povrchu,na némz televizor stoj.

Montáž televizoru na zed'

KD-85/75XG85□□，KD-75XG87□□

1 Zvedněte televizor.

• Informace o umisteni kladek (B) pro zavešeni na zakladné nebo adaptér základny naleznete v tabulce, krok 3, v „Urcení mista montáze" na strance 7.
• Ujistete se, ze se zadni casts televizoru dotyká zakladny nebo adaptéru zakladny, kdyz nesou televizor.

Poznámka

• Drzte televizor bezpečné oběma rukama a ujistěte se, ze páš (F) a spodní Čast televizoru jsou zarovnány s maskováci paskou.
• Televizor by měli držet tři lidé a osoba, ktera stojí prěd televizorem, by měla ostatné navádet do správné pozice.

Pri instalaci televizoru na stenu venujte velkou pozornost zejmena osobe, ktera tevizor drz i zespodu, protoze muze dojit k padu televizoru a yaznemu zraneni nebo dokonce umrti.

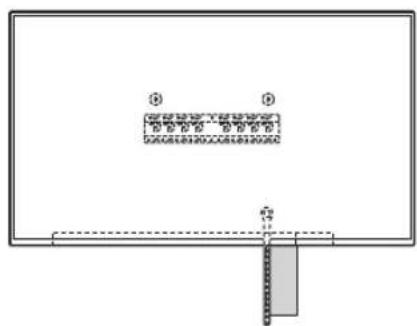

2 Instalujte televizor na základnu nebo adaptorzákladny.

• Opatrone posunte televizor dolu a zaveste cladky (B) pripojené k zadni casti televizoru do zakladny nebo adapteru zakladny a zkontrolujte tvar otvoru.
• Po montáži televizoru na zed' zkontrolujte, zda jsou kladky ⑧ pevné zaklapnuty v základné nebo v adaptéru základny.
• Pomalu uvolněte obě ruce a ujistěte se,
  že nedojde k pádu televizoru.

• Po instalaci televizoru na stenu odstraţe maskovaci pasku atd. ze zdi.

2-a

↓

↓

↓

2-b

↓

↓

↓

VAROVÁNÍ

• Prenaseni televizoru musi provadet dve nebo vice osob (tfi nebo vice osob v pripadé televizoru o velikosti 75 palcu a vice).

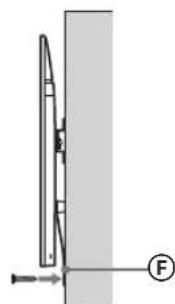

3 Zajistete, aby se dolni casts televizoru neposunovala.

Uchopte kus pasu a pevné houpevnete ke zdi.

• Použijte sroub o prüméru 5 mm nebo ekvivalentni (není současti baleni).

Poznámka

Zkuste opatrě zatahnout za spodni stranu tevizoru směrem k sobě a ujistěte se, ze se nepohne kupředu. Pokud zjistě je jakýkoli posun, není tevizor rádně namontován a bude třeba pás (F) znovu pevně upevnit.

KD-65/55XG87□□

KD-65/55XG85□

1 Zvedněte televizor.

• Informace o umisteni kladek (B) pro zaveşeni na základny nebo adapteré r základny naleznete v tabulce, krok 3, v „Urcení mista montáze" na stranc 7.
• Ujistete se, ze se zadni casts televizoru dotyká zakladny nebo adaptéru zakladny, kdyz nesou televizor.

Poznámka

• Držte televizor bezpečné oběma rukama.

2 Instalujte televizor na zakladnu nebo adaptorzakladny.

• Opatrně posunte televizor dolu a zavěste cladky (B) pripojené k zadni Časti televizoru do základny nebo adaptéru základny a zkontrolujte tvar otvoru.
• Po montáži televizoru na zed
  zkontrolujte, zda jsou kladky (B) pevné
  zaklaputy v základné nebo v adaptéru
  základny.
• Pomalu uvolněte obě ruce a ujistěte se,
  že nedojde k pádu televizoru.

2-a

2-b

↓

↓

VAROVÁNÍ

• Prenaseni televizoru musi provadet dve nebo vice osob (tiri nebo vice osob v pripadte televizoru o velikosti 75 palcu a vice).

3 Zajistete,aby se dolni ccast televizoru neposunovala.

Uchopte kus pasu a pevné houpevnete ke zdi.

• Použijte sroub o prüméru 5 mm nebo ekvivalentni (neni současti baleni).

Poznámka

Zkuste opatrne zatahnout za spodni stranu tevizoru smerem k sobe a ujistete se, ze se nepohne kupredu. Pokud zjistite jakykoli posun, neni tevizor radne namontovan a bude tbreba pás (F) znovu pevné upevnit.

Potvrzení dokončeni montáže

Zkontrolujte následujíci body.

• Kladky (B) jsou pevnze zaveseny na zakladne nebo na adaptereu zakladny.
• Snúry ani kabely nejsou zkroucenyi ani skriplnuty.
• Pás F je pevný, nikoli uvolnény.

VAROVÁNÍ

Nespravne umisteni napajeci sny atd. muze zpusobit pozar nebo uraz elektrickym proudem v dusledku zkratu. Z bezpecnostnich duvodu je tbre dokonceni montaze potvrdit.

Dalsí informace

Při demontáži televizoru provedte uvedeny postup v obraceném sledu.

VAROVÁNÍ

• Odstrańovani televizoru musi provadét dve nebo vice osob (tfi nebo vice osob v pripadé televizoru o velikosti 75 palcu a vice).

Technické udaje

Rozměry: (pribl.) [mm]

a : 400

b : 300

c:200

d : 100

e:80

f:480

g : 100

h1:20(pripad 2-b)

h2:60(pripad 2-a)

Hmotnost (pouze základna): (příbl.) [kg] 0,8

Vzhled a technické udaje se mohou bez predchozho upozorneni zmenit.

Počas instalácie, pravidelnej udržby a kontroly tohto produktu venujte plné pozornost bezpečnosti.

Pre bezpećnost a správnu instaláciu postupujte podla námodu na obsluhu montážnej konzoly na stenu, sprievodcu nastavením televízneho prijimača a podlaPokynov v toto námode.

Informácie o bezpečnosti

Dakujeme vam za zakupenie tohto produktu.

Pre zákaznikov

Montáž tohto produktu vyžaduje
adekvátne odborné znalosti. Montáž
zverte predajcovi alebo licencovanému
dodávatelovi produktov od spolocnosti
Sonya a poçaes montáze venujte nălezitù
pozornost bezpečnosti. Spolocnosti' Sony
nenesie zodpovednost za ziadne škody
ani ziranenia sposobene nésprévnou
manipuláciou alebo montážou, alebo
montážou akéhokolvek iného akó
specifikovaného produktu. Vase
pripadné zákonna né prava su nedotknuté.

Pre predajcov\ produktov spolocnosti\ Sony

Montáz toto produitу vyžaduje
adekvatne odbrorne znalosti. V zaujme
zaistenia bezpečnosti pri montázi si
dokladne prečitajte tento námod na
použivanie. Spolocnost Sony
nezodpovedá za ziadne skody ani
zranenia spósobené nevhodnou
manipuláciou alebo nesprávnou
montážou. Po montázi odovzdajte tento
námod zákaznikovi.

Časti montážnej konzoly na stenu neupravujte.

V opacnom pripade moze montazna konzola na stenu spadnut a sposobit zranenie alebo skody na majetku.

Priprava na montáž. 5

Kontrola dielov. 5

Kontrola dokončenej montáze 18

Dalsie informacia 18

Technické udaje 18

Montáž TV prijímaça na stenu

Postup montaze sa liši v závislosti od TV prijimača.

Na instalaciu televizneho prijimaça na stenu pouzite montažnu konzolu na stenu SU-WL450.

Poznámka

Položky dodávané s montážnou konzolou na stenu SU-WL450

A Podstavec (20) (1) B Kladka (2)
© PSW 6x20 (4) © P$W 4x20 s vložkou (2)
E Dištančná vložka (20) (2)	F Reměn (1)
G Vložka (20) (M4) (2)	H PSW 4x20 (2)
①Adaptér podstavca (2)	⑫ PSW 4x10 (8)
K Dištančná vložka (60) (2)	L PSW 6x50 (2)
M Vložka (M4) (2) N	PSW 4x50 (2)

Urcenie miesta montáze

• Hodnoty v tablukke sa mozu v závislosti od instalacie mierne lisiţ.
• Ked' je televizny prijimač nainstalovaný na stene, horný okraj televizneho prijimača je mierne naklonený doprodu.

2-a Štandardná montáž
2-b Montáž s krátkou
vzdialenostou

Priprava na montáž TV prijímača

Štandardná montáž (2-a)

Montáz s krátkou vzdialenostou (2-b)

Poznámka

Pri pouziti toto stylu montaze nemozete pouzivat niedkoré z konektorov na zadnej strane televizneho prijimaça.

4 Pripojte k TV prijimaču potrebné káble.

Káble pripojte pred montážou TV prijimača na stenu. Po montáži TV prijimača k nemu nebude moźne káble pripojit.

Stolovy stojan odmontujte tak, ze najskor odmontujete Jednu stranu, potom druhú. Pevne držte stolovy stojan bezpečne oboma rukami, kým dal'sie osoby zdvi Hajú televizny prijimač.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

Zopakujte predchodzajuci krok a odmontujte druhu stranu stoloveho stojana.

Poznámka

• Na odpojenie stoloveho stojana su potrebni traja alebo viaceri luda.
  Dbajte na to, aby ste pri odpajan stolovheho stojana od televizneho prijima c nepouzivali nadmernu silu, pretoze by mohlo dojst k padu televizneho prijima c, co by mohlo sposobit zranenie osob alebo poskodenie televizneho prijima c.
  Pri manipulacii so stolovym stojanom budte opatni, aby aby nedoslo k poskodeniu televizneho prijimaça.
  Budte opatrní, ked'dvihate televfzny prijimač pri odpájaní stolového stojana - stolový stojan sa moze prevrhnút a sposobit zranenie.
  Pri demontazi stoloveho stojana z tevizneho prijima c budte opatrn,aby nedo slo k jeho prevrhnutiu a poskodeniu povrchu, na ktorom je tevizny prijima c postaveny.

KD-65/55XG87□□,

KD-65/55XG85□

1 Odskrutkujte skrutky zo zadnej casti TV prijimača.

2 Pripnevite upevnovacie Časti montážnej konzoly na stenu. Skontrolujte upevnovacie Časti podla Časti „Položky dodávané s montáznou konzolou na stenu SU-WL450" v sekcii „Kontrola dielov" na strane 5.

Poznámka

• Pevne zaisthe upevnovacie ccasti pomocou skrutiek.
• Ak používate elektricky skrutkovač, krútiaci moment nastavte na približne 1,5 Nm 15kg / cm^2 .
• Použité alebo nepoužité Časti uložte na bezpečnom miesto pre buduce použitie. Tento navod si odložte pre pripad buducej potreby.

Standardná montáž (2-a)

Montáz s krátkou vzdialenostou (2-b)

Poznámka

Pri pouziti toto stylu montaze nemozete pouzivat niektoré z konektorov na zadnej strane televizneho prijimaça.

3 Pripojte k TV prijimaču potrebné káble.

Káble pripojte pred montážou TV prijimača na stenu. Po montáži TV prijimača k nemu nebude možné káble pripojit.

Montáž TV prijímača na stenu

KD-85/75XG85□□，KD-75XG87□□

1 Zodvihnite televizny prijimač.

• Pre umiestnenie kladiek na zavesenie na podstavec alebo adapter podstavca si pozrite tabulku v kroku 3 v casti "Urcenie miesta montaze" na strane 7.
• Uistite sa, ze zadna strana televizneho prijima ca sa dotyka podstavca alebo adaptera podstavca, ked drzite televizny prijima c.

Poznámka

• Pevne drzte televizny prijimač oboma rukami a uistite sa,Že remen ① a spodna Čast televizneho prijimaça su zarovno s krycou paskou.
• Televizny prijimač nech držia traja ludia a osoba, ktorá je pred teviznám prijimačom, nech riadi ostatnéch pri nastavovani polohy.

Pri instalacii televizneho prijima ca na stenu budte velmi opatrn, hlavne Pokial ide o osobu, ktora pridrziava televizny prijima odspodu, lebo televizny prijima moze spadnut a sposobit vazne zranenie alebo dokonca smrt.

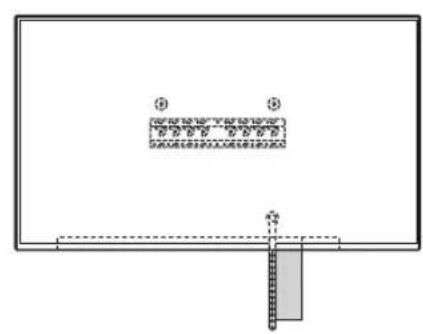

2 Namontujte televizny prijima na podstavec alebo adaptor podstavca.

Jemne spustte televizny prijima c a zaveste kladky (B) pripojené k zadnej Časti televizneho prijima c na podstavec alebo adapter podstavca, pricom sa presvedcte o tvare otvorov.
- Po instalacii TV prijima na stenu overte, cisukladky pevne pripevnene k podstavcu alebo adapturu podstavca.
- Pomaly uvolnite obe ruky a uiistite sa, ze televizny prijimač nespadne.

• Po instalacii televizneho prijimaça na stenu odstrante zo steny kryciu pasku a pod.

2-a

2-b

VYSTRAHA

Dbajte na to, aby televizny prijima c pri prena sani drzali dvaja alebo viaceri luda (traja alebo viaceri luda pri televiznom prijima 75 palcov a viac).

3 Zabrante zdvihnutiu spodnej casti TV prijimača.

• Napnite remen (F) a pavne ho pripevnite k stene.

Skontrolujte nasledujuce:

• Kladky (B) pevne visia na podstavci alebo adapteri podstavca.
• Káble nie su skrutiene a priskripnute.
• Remen (F) je pevnapnuty.

VYSTRAHA

• Nesoprvnu umiestnienie napajacieho kábla moze zapricinit požiar alebo zásah elektrickym prudom sposobene skratom. Z dovodu bezpečnosti nezabudnite skontrolovat kompletnost montáze.

Dalsie informácie

Pri demontázi TV prijímača zopakujte postup montáze v opacnom poradi.

VYSTRAHA

Dbajte na to, aby televizny prijima c pri odpajani drzali dvaja alebo viaceri luda (traja alebo viaceri luda pri televiznom prijima c 75 palcov a viac).

Technické udaje

Hmotnost (len podstavec): (pribl.) [kg]

0,8

Dizajn a technické udaje sa mozu zmenit bez upozornenia.

Dékojame, kad jsigjote šj gaminj.

Pirkéjams

Glejte tabei v 1. koraku.

OPOZORILO

• Ce izberete 2-b, je dostop do zadnjih priključkov omejen.
